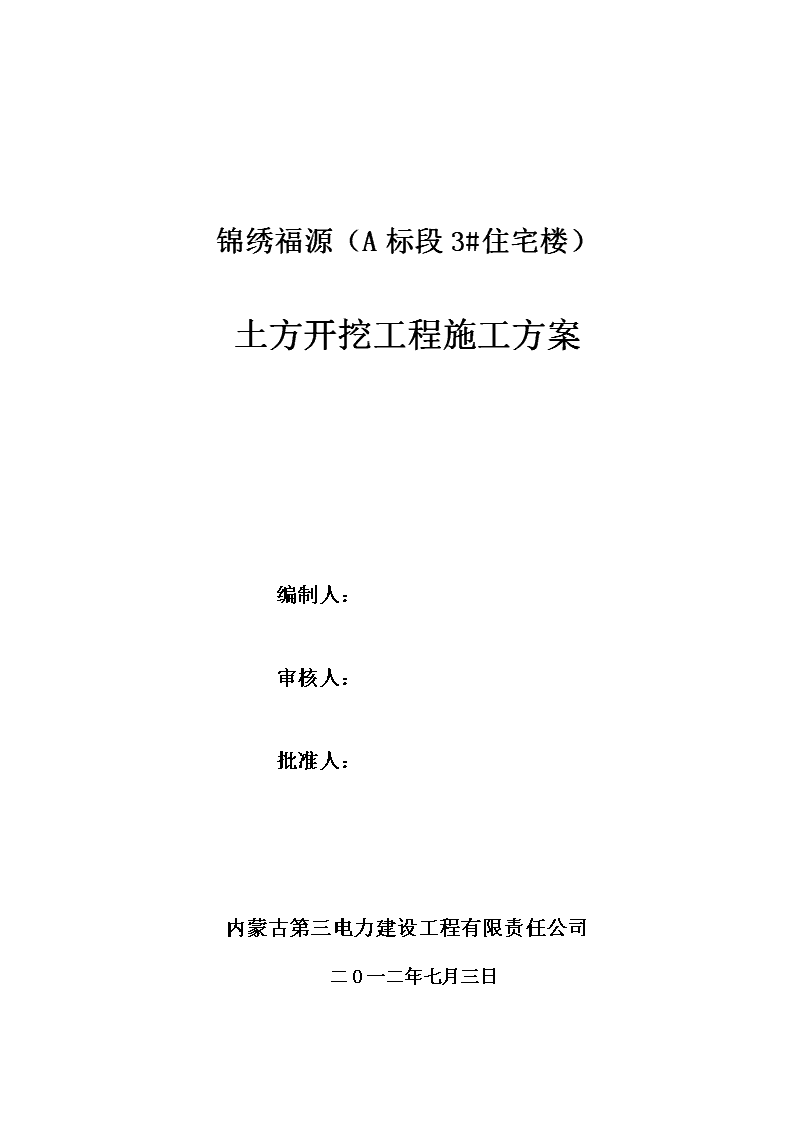

锦绣福源3#楼土方开挖施工方案

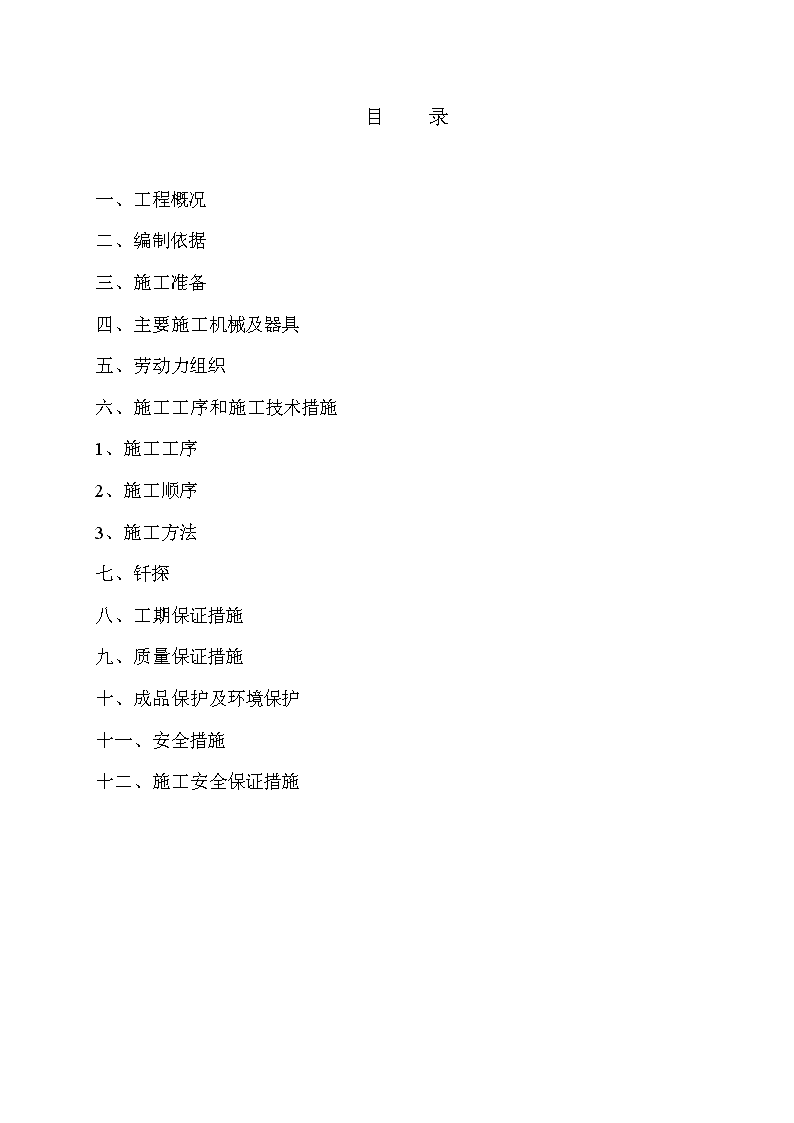

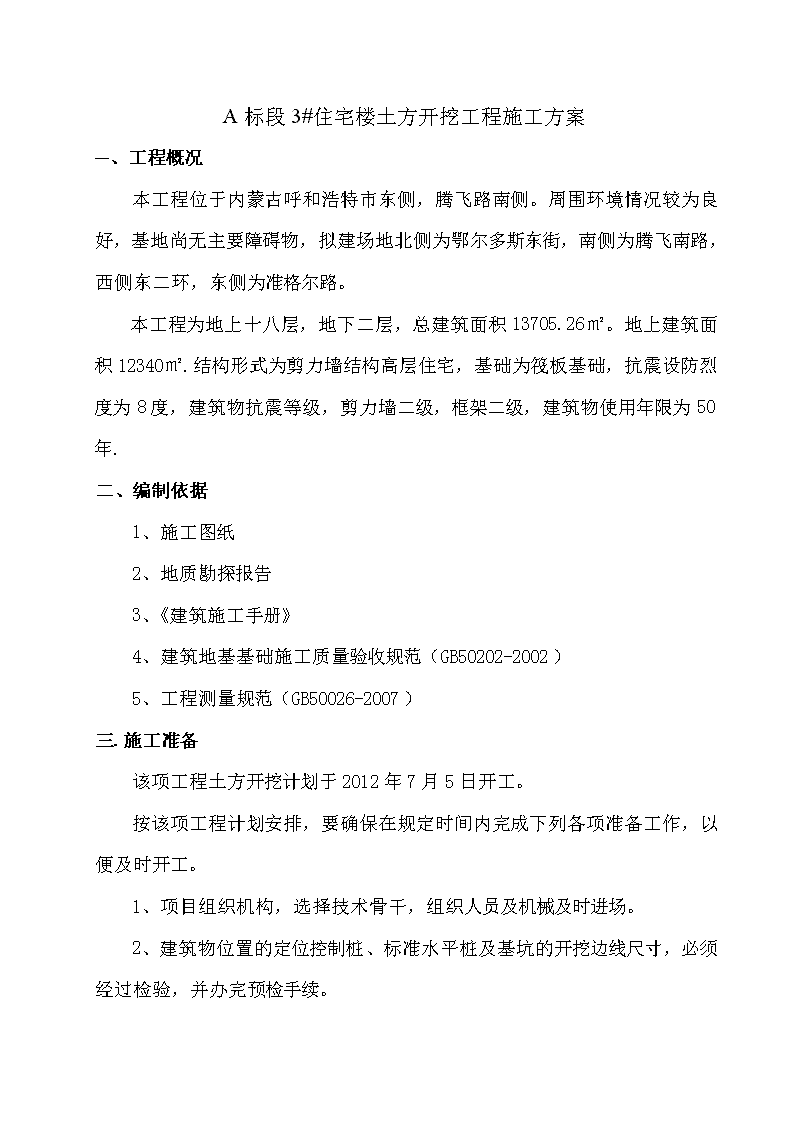

'锦绣福源（A标段3#住宅楼）土方开挖工程施工方案编制人：审核人：批准人：内蒙古第三电力建设工程有限责任公司二O一二年七月三日11199 目录一、工程概况二、编制依据三、施工准备四、主要施工机械及器具五、劳动力组织六、施工工序和施工技术措施1、施工工序2、施工顺序3、施工方法七、钎探八、工期保证措施九、质量保证措施十、成品保护及环境保护十一、安全措施十二、施工安全保证措施99 A标段3#住宅楼土方开挖工程施工方案一、工程概况本工程位于内蒙古呼和浩特市东侧，腾飞路南侧。周围环境情况较为良好，基地尚无主要障碍物，拟建场地北侧为鄂尔多斯东街，南侧为腾飞南路，西侧东二环，东侧为准格尔路。本工程为地上十八层，地下二层，总建筑面积13705.26㎡。地上建筑面积12340㎡.结构形式为剪力墙结构高层住宅，基础为筏板基础，抗震设防烈度为8度，建筑物抗震等级，剪力墙二级，框架二级，建筑物使用年限为50年.二、编制依据1、施工图纸2、地质勘探报告3、《建筑施工手册》4、建筑地基基础施工质量验收规范（GB50202-2002）5、工程测量规范（GB50026-2007）三.施工准备该项工程土方开挖计划于2012年7月5日开工。按该项工程计划安排，要确保在规定时间内完成下列各项准备工作，以便及时开工。1、项目组织机构，选择技术骨干，组织人员及机械及时进场。2、建筑物位置的定位控制桩、标准水平桩及基坑的开挖边线尺寸，必须经过检验，并办完预检手续。99 3、技术人员组织施工技术人员、施工人员进行技术交底，并进行质量、技术、安全文明施工教育。4、夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。5、与总包方履行正规的测量基准点和控制点的验收手续，设置测量控制点，保证控制点不受施工影响。四、主要施工机械及工器具挖掘机：1台；B、50型装载机：1台；C、自卸汽车：3辆。根据不同的土质、季节因素调整、工程量大小及工期要求等具体情况适当施工机械、工器具及其数量。五、劳动力组织：机械工：5人；B、电工：1人；C、力工：5人。根据实际情况组织工种人员及其数量。六、施工工序和施工技术措施：1、施工工序：定位放线→土方开挖→人工清槽→人工修整边坡→验槽2、施工顺序按照图纸进行放线，并进行验收，复合轴线、开挖边界线3、施工方法1）土方开挖土方工程采用PC-200反铲式挖掘机进行大面积开挖，自卸汽车运土，50型装载机配合平整道路、堆土。99 2）土方开挖工艺流程：确定开挖的施工顺序和坡度--沿灰线切出槽边轮廓线--开挖--修整边坡--清底--验槽3）土方开挖技术措施土方开挖前，必须熟悉本工程地下管线情况，地上的障碍物及时清除和处理完毕。对临时运输道路的路基进行处理，保证运输车辆畅通。开挖基坑不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位同意。土方开挖完毕后及时组织钎探、验槽和换填等工作。为防止边坡塌方，根据土质情况考虑放坡坡度，开挖时，现场施工人员时刻注意检查边坡稳定情况。在施工现场或附近的非施工区域留够以后回填的土方后，尽量将土方运输到其它需回填的建筑物周围，以减少土方运输次数，降低费用。在夜间施工时，应有足够的照明设施，在危险地段应设置明显标志，并且合理安排开挖顺序，防止错挖或超挖。施工员应该熟悉图纸和施工方案，做好技术交底，开挖过程中随时检查开挖标高是否正确。4）土方开挖注意事项A、开挖过程中，严格控制开挖尺寸，基坑底部的开挖尺寸必须符合设计图纸及规范规定，避免尺寸不符进行二次开挖。B、施工时尽力避免基底超挖，99 个别超挖的地方经设计单位给出方案后进行处理。C、尽量减少对基土的扰动，若基础不能及时施工时，可预留200～300mm土层不挖，待作基础时再挖。D、开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。E、土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。5）坡度的确定及开挖方法A、根据本工程地基岩土勘测报告书，基础土方开挖坡度为1：1，在开挖时，现场施工人员应加强检查，如坡度不能满足土方开挖要求，根据现场实际情况，适当放缓坡度。B、本次开挖土方采用1台反铲式挖掘机，从一端开始进行土方开挖。C、土方开挖方法：挖土机从基坑的端头以倒退行驶的方法进行开挖，自卸汽车配置在挖土机的两侧装运土。七、钎探1）、施工准备机具：穿心锤重量10Kg，钎探杆Ø25，长度2.1m/根。基土已挖至设计基坑底标高：尺寸符合设计要求。根据图纸绘制探孔位布置图。间距1.5m，梅花形布置。并按顺序编号。2）、施工工艺、工艺流程确定探孔顺序→就位钎探→记录锤击数→整理记录→拔探杆盖孔→移位→检查孔探→灌砂99 、操作工艺（1）就位钎探将钎探杆锤尖对准孔位，再把穿心锤套在触探杆上，扶正触探杆，拉起穿心锤，使其自由下落，锤落距为50㎜，将触探杆竖直打入土层中。（2）记录锤击数钎杆每打入土层300㎜时记录一次锤击数。钎探深度1.5m。（3）拔探杆用麻绳或铅丝将探杆绑好，流出活套，套内插入撬棍或铁管，利用麻绳或铅丝将探杆绑好，流出活套，套内插入撬棍或铁管，利用机械杠杆原理将探杆拔出。每拔出一段将绳套往下移一段，直至完全拔出为止。宜用砖盖孔。（4）位移将探杆搬到下一个孔位，以便继续触钎探。（5）灌砂回填打完的钎探孔，经过质量检查人员检查孔深与记录无误后，既进行灌砂。（6）整理记录按顺序编号，将锤击数填入统一表格内，字迹要清楚，经过钎探人员签字后归档。钎探记录表要保留原始件，如果污染严重，或为了存档文件清洁，可以从新抄写，但原始记录仍要原样保留。重新抄写的记录资料，应与原始一致，并且一定要注明原件的保存处及抄件人签字。八、工期保证措施该项工程工期短，为确保按期顺利完成，应采取如下工期保证措施：1、配备组织协调能力强、技术好、业务精99 、能吃苦的项目管理人员，选择优秀施工队伍。2、配备状况好、足够数量的施工机械、加强维修保养，提高设备完好率，确保施工需要。3、加强工程质量和安全管理，杜绝工程返工，确保安全生产，做到一次交验成功。4、搞好夜间照明，提高夜间施工效率。5、协调挖方与边坡支护施工的工序关系，做好交接验收确保工程顺利施工。九、质量保证措施1、该项工程为确保安全施工，必须严格按施工规范和验收规范组织施工。2、认真贯彻质量管理责任制，建立健全质量保证体系，责任到人，各尽其责。3、测量定位必须准确无误，技术人员及时复核基坑开挖边线及标高。4、实行工序的质量跟踪管理，在开挖过程中质检专责必须全过程实行跟踪管理，逐道工序都要把住质量关，前道工序质量达不到质量要求，后道工序不准施工，同时质量的跟踪管理要实行质量自检、互检和检验的管理办法。十、成品保护及环境保护1、对定位标准桩（轴）、轴线引桩、标准水准点等，挖运土时不得撞碰，并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位桩和标准水准点也应定期复测和检查是否正确。2、机械作业时不可碰触已支护好的边坡，边坡修整要人工作业，严禁机械修坡。99 3、对土方外运路线经常适当洒水，防止灰尘飞扬。4、外运土方不可装车太满，以防路上溢撒，运土车要有遮盖措施。5、如场内道路泥泞，出场前要用水将车轮冲洗干净。6、车辆禁止随意鸣笛十一、安全措施1、土方开挖时，夜间应有充足的照明；在挖土机工作范围内，不许进行其它作业。挖土应由上而下，逐层进行，严禁先挖坡脚或逆坡挖土。2、基坑开挖严格按照要求放坡，操作时应随时注意土壁的变化情况，若发现有裂痕或小面积坍塌现象，应及时进行支撑和放坡，并报告主管部门。3、基坑开挖后，边坡周围不准堆放大型材料及大型工具，进入基坑的材料不准从边坡面下放，要统一从出入口进入。4、施工现场必须戴安全帽，严防上面土块及其他物体下落砸伤头部，5、挖土方时，如发现有不能辩认的物品或事先没有预见到的地下电览、管道等，应及时停止操作，报告上级处理，严禁敲击或玩弄；6、验收合格方可进行作业，未经验收或验收不合格不准做下一道工序作业；7、施工时必须遵守安全施工措施及安全交底。8、严禁酒后上岗。工作时不得赤脚和穿拖鞋上班，司机必须持证上岗。9、土方开挖过程中坑边1m范围内禁止堆土。十二、施工安全保证措施1、落实安全岗位责任制，做到各负其职，各负其责，以预防为主，及时发现并处理施工中存在的安全问题。99 2、认真执行职工入场安全的“三级”教育制度，加强职工自我保护意识。3、强化安全技术交底，并且每次交底必须对所用施工人员进行仔细讲解清楚后，本人签字后，才可进行施工。4、在土方施工过程中，重点注意：人工随挖掘机修坡时，应安排专人监护，严禁在挖掘机回转半径内站人，造成机械伤人。外运土方时现场的交通安全，现场应有专人指挥、调度。教育职工不要在边坡下闲坐，基坑周围1.5m范围内不得堆放材料。开挖过程中，安排专人监护，以防边坡塌方造成人员伤害。99'
