西安国际社区沣河东岸基督教堂项目基坑开挖施工方案

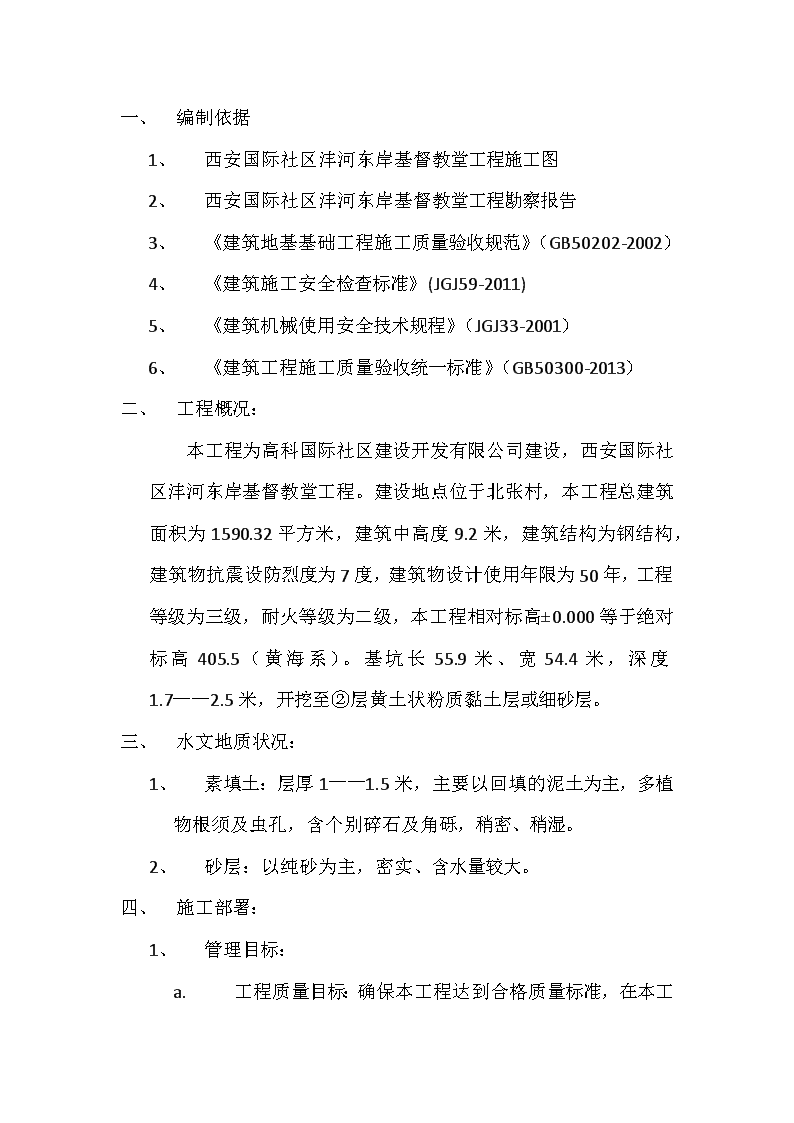

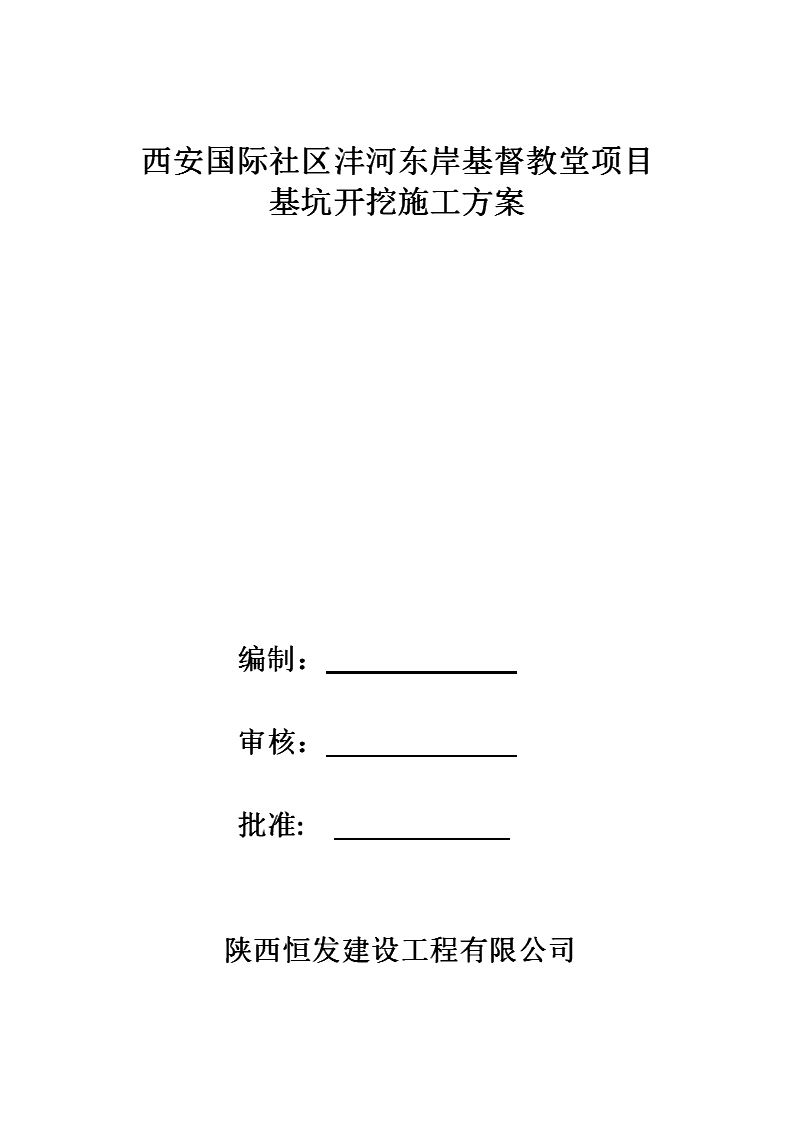

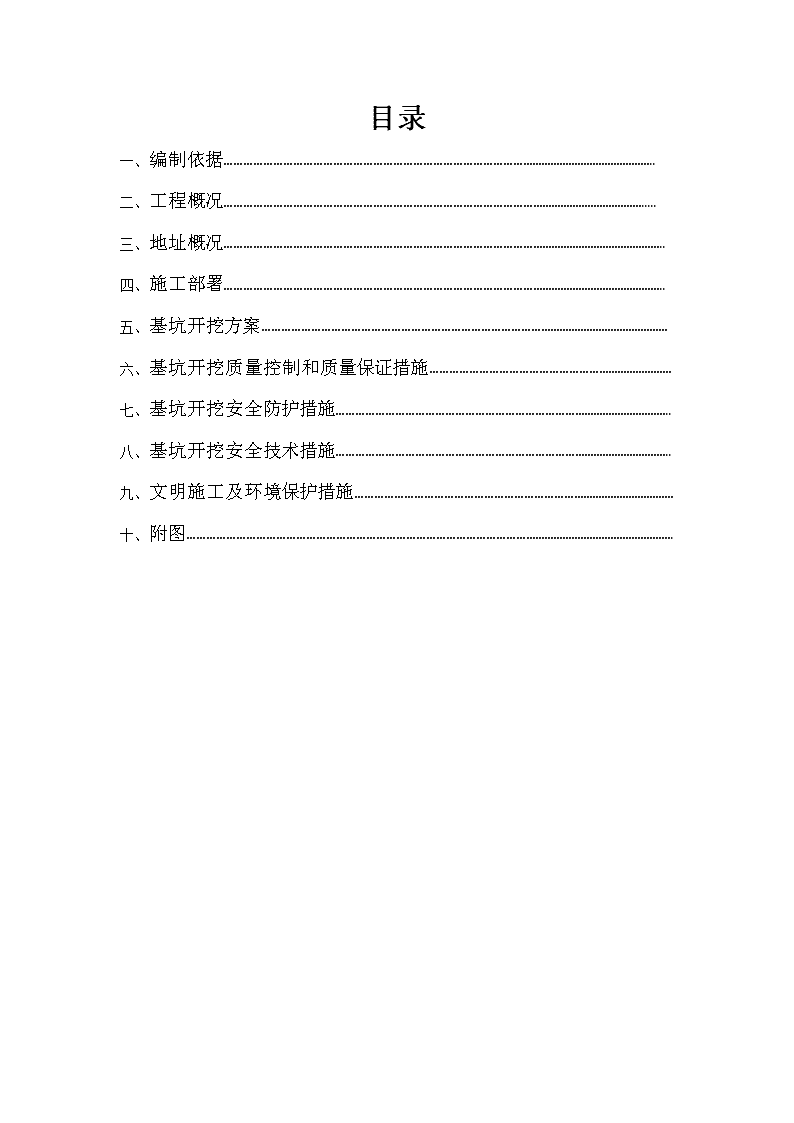

'西安国际社区沣河东岸基督教堂项目基坑开挖施工方案编制：审核：批准:陕西恒发建设工程有限公司 目录一、编制依据……………………………………………………………………………………………………………………..二、工程概况………………………………………………………………………………………………………………….....三、地址概况………………………………………………………………………………………………………………………..四、施工部署………………………………………………………………………………………………………………………..五、基坑开挖方案………………………………………………………………………………………………………………六、基坑开挖质量控制和质量保证措施…………………………………………………………………七、基坑开挖安全防护措施…………………………………………………………………………………………..八、基坑开挖安全技术措施…………………………………………………………………………………………..九、文明施工及环境保护措施………………………………………………………………………………………十、附图……………………………………………………………………………………………………………………………………. 一、编制依据1、西安国际社区沣河东岸基督教堂工程施工图2、西安国际社区沣河东岸基督教堂工程勘察报告3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）4、《建筑施工安全检查标准》(JGJ59-2011)5、《建筑机械使用安全技术规程》（JGJ33-2001）6、《建筑工程施工质量验收统一标准》（GB50300-2013）二、工程概况：本工程为高科国际社区建设开发有限公司建设，西安国际社区沣河东岸基督教堂工程。建设地点位于北张村，本工程总建筑面积为1590.32平方米，建筑中高度9.2米，建筑结构为钢结构，建筑物抗震设防烈度为7度，建筑物设计使用年限为50年，工程等级为三级，耐火等级为二级，本工程相对标高±0.000等于绝对标高405.5（黄海系）。基坑长55.9米、宽54.4米，深度1.7——2.5米，开挖至②层黄土状粉质黏土层或细砂层。三、水文地质状况：1、素填土：层厚1——1.5米，主要以回填的泥土为主，多植物根须及虫孔，含个别碎石及角砾，稍密、稍湿。2、砂层：以纯砂为主，密实、含水量较大。四、施工部署：1、管理目标：a.工程质量目标：确保本工程达到合格质量标准，在本工 程施工过程中，以公司质量方针为核心，监理自上而下的工程质量自检体系和质量保证体系，制定并阔时各项质量管理制度和措施，精心组织，合理安排，确保本工程达到合格质量标准。a.施工安全目标：杜绝因工亡人事故，杜绝一切重伤事故，杜绝火灾事故，建立健全各项安全管理制度和安全保证体系，制定全方位的安全技术保证措施，严格操作规程，明确各级管理人员的安全职责，确保本工程在施工过程中的安全目标。b.环境管理目标；现场扬尘、粉尘在施工场界外20米，高度5米内肉眼不可见；施工现场场界噪声达标；施工现场自然环境保护（排水、排气、弃渣）满足有关环保法律、法规要求；合理利用资源、减少能源浪费。c.现场管理目标：认真学习并贯彻陕西省关于文明工地建设标准化规定，以工程质量管理为中心，全过程抓好安全管理，科学应用新技术新工艺，不断提升施工管理水平，在地下工程施工阶段努力使施工现场达到省级文明欧诺个地标准。d.工程控制目标：建立健全工期管理制度和工期保证体系，制定并落实工期技术保证措施。一、基坑土方开挖方案：1、基坑开挖前的准备工作a.测量定位及坑底标高确定：在基坑开挖前，场内所有的红 线桩及建筑物的定位桩，全部由建设单位测量核准。a.在基坑开挖前，基坑开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外加以保护，所有的测量木桩、红线点经核实后，项目部技术负责人、施工员对其进行定期检查复核，以确保红线的准确性。b.基坑开挖顺序、路线由北向南大开挖。开挖深度的确定，经勘查报告及设计图纸，本工程开挖至②层黄土状粉质黏土层或细砂层。c.基坑开挖施工机械准备：基坑开挖采用机械开挖，人工配合的方式，机械配备一台挖机、自卸拉土车10辆。1、施工测量1）了解施工部署，制定测量放线方案a.从施工的开挖路线、顺序、进度安排和施工现场临时布置情况等方面，了解测量放线的时间要求及测量人员的安排；b.根据现场施工总拼图布置与各方面协调，选好定位点，防止事后相互干扰，以保证控制网中主要点位能长期稳定的保留；c.根据设计要求和施工部署，制定切实可靠地测量放线方案；d.根据场地情况、设计与施工的要求，做好测量工作；e.验线工作：在测量放线后，应由技术负责人及专职 质检员验线以保证精确度，防止错误。1）a.首先采用全站仪在远离施工现场不受施工影响的地点建立一个平面控制网，控制点应设置牢固、稳定、不下沉、不变位，平面控制点作为今后施工定位、标高的基准点；b.根据施工平图上拟建筑物的坐标位置，基线，基点相关数据，用经纬仪进行测设，作为施工临时控制点；c.每次放线时应对临时控制点进行检查，如临时控制点出现位移应重新根据平面控制网点进行改正，以保证主轴线准确无误；3）高程的控制测量施工中，当土挖到基坑设计深度时，预留300厚人工清理。1、其他准备工作1）夜间施工照明准备：由于工期紧张，夜间也必须进行施工，因此整个施工范围内的夜间照明采用活动灯架，确保施工照明。2）土方挖出后外运车辆必须按要求装土，并按要求用篷布盖住，在门口道路上用草袋加以覆盖，防止汽车轮胎将泥带到马路上。3）基坑开挖后及时按要求搭设防护栏杆。2、基坑土方开挖施工1）基坑开挖顺序：测量放线——开挖——修坡——整平 1）基坑开挖方法：根据建筑物用白灰洒出开挖控制线，挖掘机根据白灰线进行开挖；开挖基坑应合理确定开挖路线及开挖深度，根据实际情况，在开挖过程中边挖边检查坑底尺寸，不够时及时修正，当基坑开挖至设计深度时，配合人工清理；挖土机、运土车进出基坑运输道路，基坑西南角开挖10%——15%坡道作为场内倒运通道，挖出土方运至弃土场堆放，基坑边角，机械开挖不到之处，应用人工配合清理，经土清理至机械作业半径内；在开挖过程中，应水哦是检查坑壁和边坡的状态，根据土质变化情况做好基坑支撑准备，防止坍塌。严格确保开挖深度到位，严禁超挖，要做好对现场测量桩、点的保护，严禁机械碰撞。1、成品保护1）队定位标准桩、轴线引桩、标准水准点，挖运土时不得碰撞，并应经常测量和校核其平面位置、水准标高符合设计要求。定位标准桩和标准水准点应定期复测和检查是否正确。2）土方开挖时，应防止临近建筑物，道路、管线等发生下沉和变形，必要时应与设计单位和建设单位协商，采取防护措施。3）施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用地永久性标桩或地址、地震部门设置的长期观测点等，应加 以保护，在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工总采取措施，以防损坏管线，造成严重事故。1、应注意的质量问题1）基底超挖：开挖基坑不得超过基底标高，严格按照设计挖至砂层进行开挖。2）开挖尺寸不足：基坑底部的开挖宽度，除应考虑结构尺寸要求外，应根据施工需要或增加工作面宽度。一、土方开挖质量控制和质量保证措施1、土方开挖的质量控制a.定位放线的质量控制：根据规划红线及设计图复核建筑物的定位桩，按设计基础平面图及基坑开挖平面图对基坑的灰线进行几何尺寸的复核。b.土方开挖的过程控制：随时检查挖土深度、截面尺寸。c.基坑验槽：基坑开挖完毕后由施工单位、勘察单位、设计单位、监理单位或质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查基土与工程地质勘察报告、设计图纸要求是否符合，并填好基坑验槽、隐蔽记录，及时办理交接手续。d.基坑开挖边坡放坡系数为1:0.33.土方开挖工程质量检验标准（见下表）： 土方开挖工程质量检验标准（mm）项目序号项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度(由设计中心线向两边量)+20-50+300-100+500-150+100-经纬仪用钢尺量3边坡设计要求观察或坡度尺检查一般项目1表面平整度2020502020用2m靠尺或契型塞尺检查2基底土性设计要求观察或土样分析1、土方开挖质量保证措施开挖前要做好各级技术准备和技术交底工作。技术负责人、施工员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，会同甲方、监理、土建代表办理验桩手续。施工要配备专职测量人员进行质量控制。对水准控制点采取可靠地保护措施，定期进行复测和检查，保证其正确性。要及时复撒灰线，将基坑开挖下口尺寸确保，及时控制开挖深度及几何尺寸。基坑开挖过程中应对土质情况、标高等变化情况经常检查，做好原始记录，若发现地基土质与设计不符时，需经有关人员研究处理并做好隐蔽工程记录，工程质量目标中一次验交合格率100%。一、基坑开挖安全防护措施1、基坑临边防护 随着基坑的开挖，对于基础四周的搭设防护栏杆，采用木桩打入土层中，高1.5米，用塑钢网进行围挡。1、基坑开挖时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应及时进行支撑，并注意支撑的稳固和土壁的变化2、基坑开挖完全应急措施：成立重大事故的应急救援小组，如果事情发生立即启动应急预案，按应急预案要求，第一时间内迅速开展抢险救灾工作，所需设备物资由公司材料部负责调配；如有以外情况发生，现场有关人员立即直接将事故情况报告项目负责人和公司，启动紧急预案，保护好现场，组织救援。八：基坑开挖安全技术措施1、安全要求1）基坑开挖前，对施工人员进行入场安全教育，并做好安全技术交底。进入施工现场必须遵守安全生产纪律，熟记并遵守安全技术规范，自觉接受检查人员提出的意见；2）机械挖土前，经检查机械性能是否正常，机械操作过程中应遵守机械操作规程3）机械不得在输电电路下工作，不论在任何情况下机械的任何部位与架空输电线路的最近距离用符合安全操作规程要求，机械应停在坚实的地基上作业。4）配合清土人员，不准在机械回转半径下工作，向汽车装土时在车子停稳后进行，严禁挖土从汽车驾驶室越过。 1）现场施工人员必须进行技术交底，并持证作业，挂牌负责，定机定人操作，所有机械必须进行严格的检查，保证机械设备完好。2）夜间施工配备足够照明，主要通道不留盲点，夜间挖土施工时，应配置足够的灯光照明。3）加强基坑监测，发现问题及时报告，并做好应急处理4）开工前要做好各级安全技术交底工作，很据本工程施工机械数量、土质条件、运输路线等，制定安全措施，组织职工贯彻落实，并定期开展安全活动，每天检查现场设备完好，并及时修复。1、安全保证措施1）机械前后行走时必须看清楚前后方是否有人或障碍物，机械回转时必须看清楚回转半径内是否有车辆和行人。2）确定地下管线位置，开挖机运输过程中有专人看守，防止对地下管线造成破坏。九、文明施工及环境保护措施1、机械挖土过程中甲方应联系配合协调，并办理相关城管手续2、土方外运车辆必须按要求装车，不得超载。3、努力降低施工噪音对周边环境影响，执行安全要求和安全保证措施。十、附图 '
