沟槽深基坑开挖施工方案

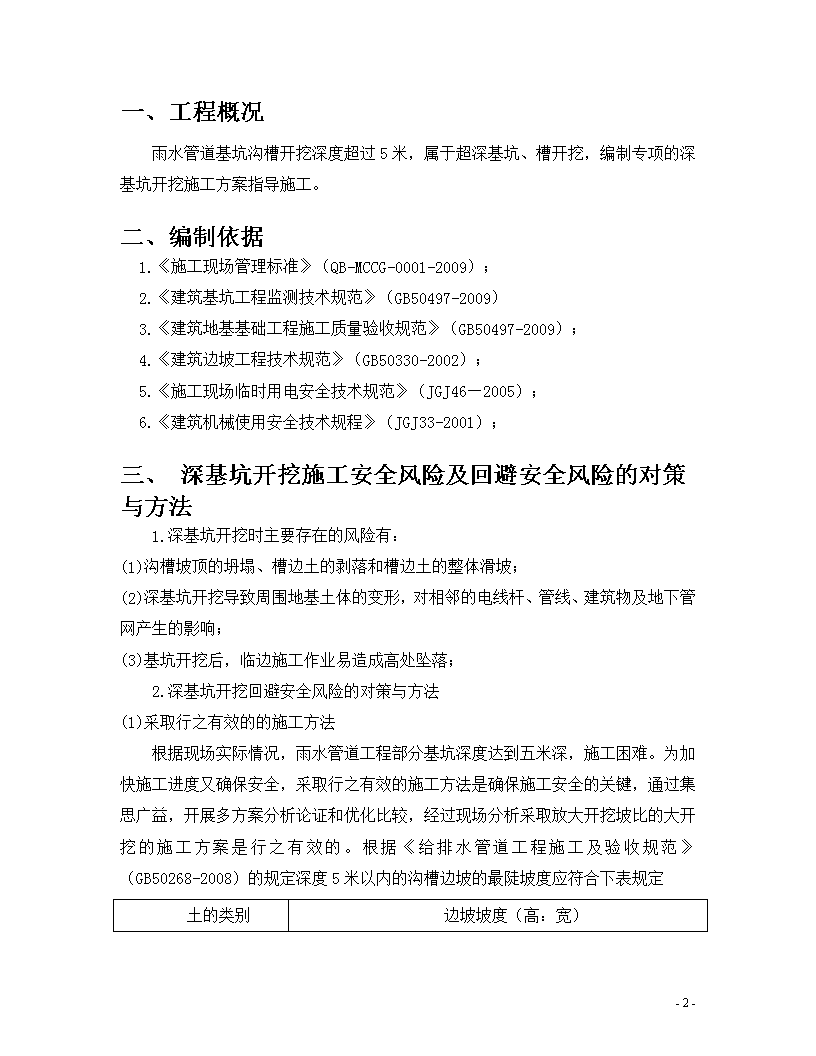

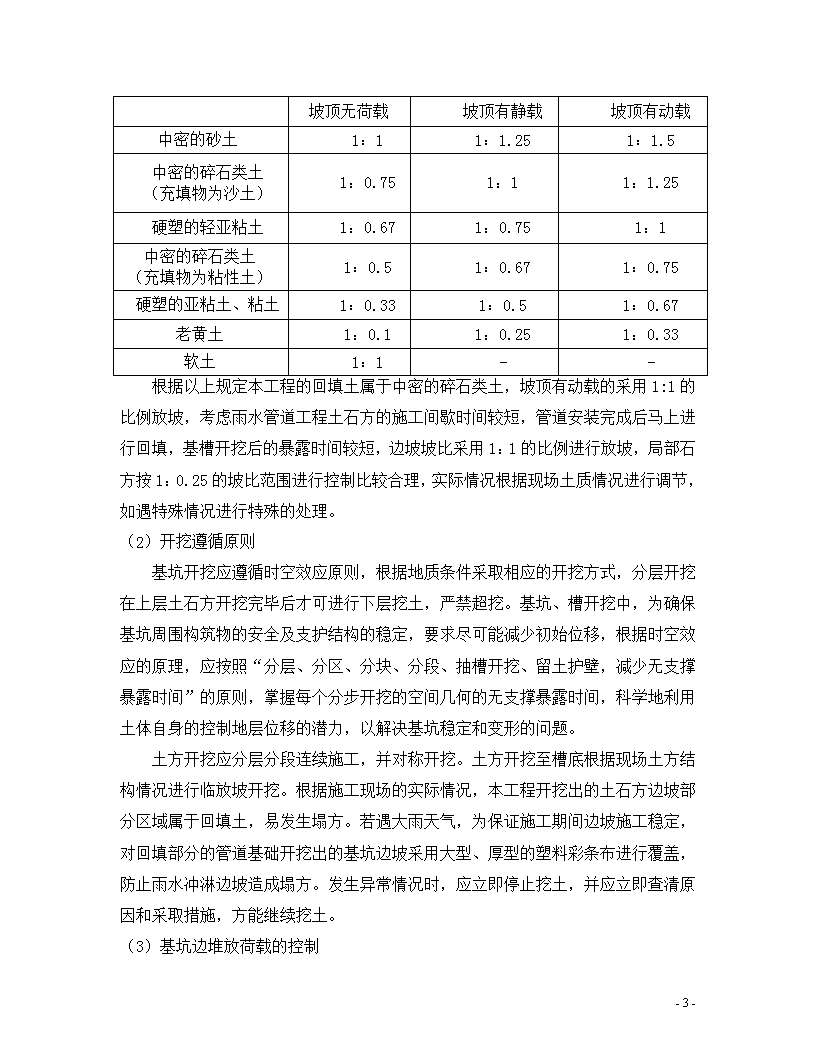

'目录一、工程概况-2-二、编制依据-2-三、深基坑开挖施工安全风险及回避安全风险的对策与方法-2-四、雨水管道工程深基坑开挖安全施工措施-10-五、劳动力计划-11-六、文明施工措施-11--11- 一、工程概况雨水管道基坑沟槽开挖深度超过5米，属于超深基坑、槽开挖，编制专项的深基坑开挖施工方案指导施工。二、编制依据1.《施工现场管理标准》（QB-MCCG-0001-2009）；2.《建筑基坑工程监测技术规范》（GB50497-2009）3.《建筑地基基础工程施工质量验收规范》（GB50497-2009）；4.《建筑边坡工程技术规范》（GB50330-2002）；5.《施工现场临时用电安全技术规范》（JGJ46—2005）；6.《建筑机械使用安全技术规程》（JGJ33-2001）；三、深基坑开挖施工安全风险及回避安全风险的对策与方法1.深基坑开挖时主要存在的风险有：(1)沟槽坡顶的坍塌、槽边土的剥落和槽边土的整体滑坡；(2)深基坑开挖导致周围地基土体的变形，对相邻的电线杆、管线、建筑物及地下管网产生的影响；(3)基坑开挖后，临边施工作业易造成高处坠落；2.深基坑开挖回避安全风险的对策与方法(1)采取行之有效的的施工方法根据现场实际情况，雨水管道工程部分基坑深度达到五米深，施工困难。为加快施工进度又确保安全，采取行之有效的施工方法是确保施工安全的关键，通过集思广益，开展多方案分析论证和优化比较，经过现场分析采取放大开挖坡比的大开挖的施工方案是行之有效的。根据《给排水管道工程施工及验收规范》（GB50268-2008）的规定深度5米以内的沟槽边坡的最陡坡度应符合下表规定土的类别边坡坡度（高：宽）-11- 坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：11：1.251：1.5中密的碎石类土（充填物为沙土）1：0.751：11：1.25硬塑的轻亚粘土1：0.671：0.751：1中密的碎石类土（充填物为粘性土）1：0.51：0.671：0.75硬塑的亚粘土、粘土1：0.331：0.51：0.67老黄土1：0.11：0.251：0.33软土1：1--根据以上规定本工程的回填土属于中密的碎石类土，坡顶有动载的采用1:1的比例放坡，考虑雨水管道工程土石方的施工间歇时间较短，管道安装完成后马上进行回填，基槽开挖后的暴露时间较短，边坡坡比采用1：1的比例进行放坡，局部石方按1：0.25的坡比范围进行控制比较合理，实际情况根据现场土质情况进行调节，如遇特殊情况进行特殊的处理。（2）开挖遵循原则基坑开挖应遵循时空效应原则，根据地质条件采取相应的开挖方式，分层开挖在上层土石方开挖完毕后才可进行下层挖土，严禁超挖。基坑、槽开挖中，为确保基坑周围构筑物的安全及支护结构的稳定，要求尽可能减少初始位移，根据时空效应的原理，应按照“分层、分区、分块、分段、抽槽开挖、留土护壁，减少无支撑暴露时间”的原则，掌握每个分步开挖的空间几何的无支撑暴露时间，科学地利用土体自身的控制地层位移的潜力，以解决基坑稳定和变形的问题。土方开挖应分层分段连续施工，并对称开挖。土方开挖至槽底根据现场土方结构情况进行临放坡开挖。根据施工现场的实际情况，本工程开挖出的土石方边坡部分区域属于回填土，易发生塌方。若遇大雨天气，为保证施工期间边坡施工稳定，对回填部分的管道基础开挖出的基坑边坡采用大型、厚型的塑料彩条布进行覆盖，防止雨水冲淋边坡造成塌方。发生异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。（3）基坑边堆放荷载的控制-11- 坑边荷载，是形成基坑失稳的不利荷载，加大土体内的剪应力，一旦控制不当，会诱发基坑坍塌的突发。因此，在基坑开挖过程中，基坑边缘不得堆置土方和建筑材料，或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m，弃土不得堆放在坑、槽边缘，应转运到现场临时堆料场。机械设备应根据设备重量、基坑支护情况、土质情况等，经过计算确认。（4）保持槽底干燥施工过程中，保持槽内干燥，防止水的侵蚀是保证施工安全的重中之重，土体内含水量过大，是造成基坑失稳的一项重要原因。在开挖前，对基坑土体内含水量进行检测。若含水量过大必须做事先降水措施，以疏干加固坑内土体，达到增大土体的抗剪强度；开挖时，利用人工在直槽底部两侧各开挖1条宽0.3米，深0.5米的排水沟，在槽底窨井的外侧设集水井排水，将槽底的水位降至槽底0.5米以下；在大开挖面的上口外侧2米的地方形成土埂，防止雨水流入沟槽。同时，我们将多备水泵和污泥泵随时准备抽排水，保证排水需要。排水沟边缘离开坡脚不小于0.3m，坡度为0.1～0.5%，并应比地面低300-500mm，集水井比排水沟低0.5-1.0m，并深于抽水阀深度，井壁应及时加固，集水井内水及时排出。（5）现场安全防护措施1)制订切实可行的深基坑开挖施工操作规程，严格按照操作规程开展施工。2)加强安全技术交底工作，在班前点名时将交底书下发到每个员工的手中，并做到“三不工作”：安全技术交底书没弄懂不工作；防护用品不齐和工具受损不工作；酒后和生病不工作。3)加强安全培训工作，对一线作业员工轮流不间断地进行安全培训，以此提高他们的安全操作技能。4)除了日常的安全检查之外，针对深基坑开挖施工阶段的临边防护、沟底清理、施工用电等易出问题的部位，采取经常性巡查、定向抽查和跟踪检查、专项治理等多种形式，使安全管理工作始终处于受控状态。对于在检查中发现的危险性较大的隐患，及时发出书面整改通知单。5)-11- 加强每日工间巡查，配备足够的专职安全员对基坑内外不安全因素进行排查，发现问题立即排除，同时对吊运钢丝绳、吊钩、吊斗、卡环、卡具等易磨损的关键部位进行仔细检查，发现受损立即更换，严禁带病作业。1)调动一切力量，齐抓共管，形成人人抓安全人人都是安全员的良好氛围，把安全事故苗头消灭在萌芽状态。2)在施工前切实清理好基坑壁上浮土，并对基坑上口周边土层进行检查，作好标记，昼夜巡查，发现问题及时组织处理，消除隐患。3)施工用吊车、打桩机、电焊机等设备，使用前认真检修和调试，确保施工时运转正常。4)各种用电设备应按规范搭接电源，杜绝违规行为。5)当基坑开挖深度超过2m，对临边作业已构成高处坠落的危险，按照高处作业和临边作业的要求，及时在沟槽边设置双道防护栏杆。人员上下基坑，应设置专用安全通道，严禁攀爬模板或支撑系统上下。11）特殊工作人员持证上岗，安全人员现场巡查，切实作好安全宣传教育工作，严肃查处违纪违规人员。12）施工时如发现土质与地质钻探情况不符，要及时与监理联系，商讨对策。如发现流砂层，应立即回填并压实，采取相应的降水措施，降低地下水位后再开挖。（6）施工监测施工时安排一个有一定施工经验的测量员，把全站仪和水准仪架在稳定的土层上，进行深基坑监测。监测的内容包括相邻建筑的位移及沉降变形、地表沉降、管线的位移及沉降、周边构建物的位移及沉降、地下水位变化。在基坑开挖施工中，当一些监控数据接近或超过警戒值时，通过对监测数据的分析，及时准确地发现施工中存在的问题，从而及时准确地调整施工步骤，并采取相应对策，以达到有效控制基坑变形，确保基坑施工安全。各项监测的时间间隔可根据施工进程确定。当变形超过有关标准或监测结果变化速率较大时，应加密观测次数。当有事故征兆时，应连续监测。监测点的布置应满足监控要求，从基坑边缘以外1倍开挖深度范围内的需要保护物体均应作为监控对象。位移观测基准点不少于两个，且应设于影响范围以外。（7）雨季施工措施1）-11- 为了防止下雨时，雨水冲刷沟槽形成塌方，我们将时刻注意天气情况，在下雨之前将开挖的沟槽边坡利用彩条布进行覆盖，避免雨水对沟槽边坡的直接冲刷。同时，安排专人对集水坑进行抽水。1）施工用的机械设备要搭好防雨棚；配电箱、柜、板设置防雨罩，电线电缆按规范腾空架设、切实作好漏电短路保护工作。2）雨季施工的通道、上下爬梯及关键部位做好防水浸、防滑措施。3）加强雨季施工的领导和管理工作，发现问题及时解决，不留后患。（8）加快施工进度沟槽开挖后，敞开的时间越长越不安全，为提高安全系数，必须加快施工进度，各工序之间要衔接紧密，流水作业。同时，加班加点，抓住有利天气展开施工。（9）事故应急救援预案1）应急救援预案目的为有效防止事故扩大，降低员工生命危险，最大限度减少经济损失，特制定本预案。2）组织机构及职责由项目部成立应急响应小组，负责指挥及协调工作，进行应急任务分工和人员调度，有效利用各种应急资源，保证在最短时间内完成对事故现场的应急行动。组长：王宇新成员：李八双王雷郭中强兰坤邹建军白宗源陈晨具体职责如下：a)工地现场发生重大事故后，应立即组织人员抢救，同时以最快的方式报告公司应急救援机构，如发生人员伤亡或火警等，应分别第一时间拨打120急救电话或119火警电话求助。b)组织人员展开抢救伤员和排除险情，防止事故的扩大和蔓延，力求将损失减少到最低程度。同时注意安排做好保护事故现场的的工作。c)负责指挥调动工地现场的一切所需的应急救援排险物资和人员参与抢救救援，确保救援工作在统一指挥下有序进行。d)协助公司和上级部门开展事故调查，接受公司及政府有关部门对事故的调查处理。-11- a)协助公司和上级有关部门分析事故原因和性质，吸取事故教训，举一反三地制定并落实相应的预防措施，切实防止类似事故的重复发生。b)负责安排专人做好事故的善后处理工作，使各级人员都受到安全教育，在切实做好预防措施和确保安全的情况下，上报有关上级部门，争取尽快批准恢复工地的正常生产。3）应急救援中遵循的原则a)紧急事故发生后，发现人应立即报警。b)项目应急小组在接到报警后，应立即组织自救队伍，按事先制定的应急救援方案自救；若事态情况严重，难以控制和处理，应立即在自救的同时向专业救援队伍求救，并密切配合救援队伍工作。c)疏通事故发生现场道路，保证救援工作顺利进行；疏散人群到安全地带。d)在急救过程中，遇到威胁人身安全情况时，应首先确保人身安全，迅速组织脱离危险区域或场所后，再采取急救措施。e)如是电、气等事故，应先截断电源、气源的输送，防止事态扩大。f)项目部设紧急联络员一名，负责紧急事务的联络工作，明确联络地址和电话。g)紧急事故处理结束后，安全负责人应填写记录，并召集相关人员研究防止事故再次发生的对策。4）重大事故报告及报警原则a)工地现场任何人发现发生重大事故后，应立即报告工地负责人，工地负责人接到报告后，应立即通知公司总部，并组织应急救援小组开展现场抢救工作，如发现人员伤亡或火警等，应分别第一时间打电话报120急救中心或119报火警救助，同时以最快的方式报告公司总部及公司领导。b)公司领导接到事故报告后，应立即组织公司应急救援组赶赴施工现场，组织指挥现场抢救工作，同时将事故的情况（包括事故发生的时间、地点、简要经过、伤亡人数、事故发生原因的初步判断和采取的措施及控制情况等）先以口头，再以书面的形式报公司上级主管部门和政府相关部门。5）坍塌事故的应急预案-11- a)事故发生后立即报告应急抢险小组。b)挖掘被掩埋伤员及时脱离危险区。c)清除伤员口、鼻内泥块、凝血块、呕吐物等，将昏迷人员舌头拉出，以防窒息。d)进行简易包扎、止血或简易骨折固定。e)对呼吸、心跳停止的伤员予以心脏复苏。f)尽快与120急救中心联系，详细说明事故地点、严重程度，并派人到路口接应。g)组织人员尽快解除重物压迫，减少伤员挤压综合症的发生，并将其转移至安全地方。h)若有骨折时应及时用夹板等简易固定后立即送医院。i)基坑：加强排水、降水措施；加强支护和支撑加板桩等，对边坡薄弱环节进行加固处理；迅速运走坡边弃土、材料、机械设备等重物；削去部分坡体，减缓边坡坡长。j)在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施，在确保人员生命安全的前提下，组织恢复正常施工秩序。k)现场安全员应对施工设备倒塌事故进行原因分析，制定相应的纠正措施，认真填写伤亡事故报告表、事故调查等有关处理报告，并上报公司应急抢险领导小组。6）发生高处坠落、机械伤害事故应急预案：当发生高处坠落、机械伤害事故后，抢救的重点放在对休克、骨折和出血上进行处理。a)发生高处坠落、机械伤害事故，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行抢救治疗。b)-11- 出现颅脑外伤，必须维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。偶有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，就近送有条件的医院治疗。a)发现脊椎受伤者，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂造成截瘫，招致死亡。抢救脊椎受伤者，搬运过程，严禁只抬伤者的两肩与两腿或单肩背运。b)发现伤者手足骨折，不要盲目搬运伤者。应在骨折部位用夹板把受伤位置临时固定，使断端不再移位或刺伤肌肉，神经或血管。固定方法：以固定骨折处上下关节为原则，可就地取材，用木板、竹头等，在无材料的情况下，上肢可固定在身侧，下肢与腱侧下肢缚在一起。c)动用最快的交通工具或其它措施，及时把伤者送往邻近医院抢救，运送途中应尽量减少颠簸。同时，密切注意伤者的呼吸、脉搏、血压及伤口的情况。7）其它措施总之，深基坑开挖工程技术复杂，涉及范围广，事故频繁，因此在施工过程中应具备应急措施，地面出现裂缝，可顺裂缝注入水泥与水玻璃混合液，防止地表水灌入增加坑壁压力，地面用水泥砂浆抹平，稳定变形土体。当水平位移达到报警值时可采用水平或斜支撑限制水平位移发展。坡脚滑移时采用砂石草包堆叠坡脚，用土进行反压回填。在施工过程中，严格控制围护结构施工质量、土方开挖顺序、渗漏水情况等，加快雨水井底板混凝土的浇筑，以最大限度地减少基坑渗漏、减少基坑变形、减少深基坑暴露时间。同时按照施工规范的要求，禁止在基坑周边堆放机械设备及施工材料、土方等。四、雨水管道工程深基坑开挖安全施工措施-11- 1、成立强有力的工程项目经理部，强化安全生产管理，做好现场的安全工作，预防和避免各类事故的发生，保障工程项目全过程安全施工。组建有计划，有组织、有协调、有检查、有整改和有控制的管理活动网络，促进施工生产的顺利进行。2、落实安全生产责任制，明确各级、各部门安全生产责任，项目经理为本施工项目安全生产及相关活动的第一责任人，工地上设立专职安全员，项目经理和专职安全员不擅离职守。3、施工现场设立安全管理监控室，按照专业特点下设安全监控小组，配置专业对口安全技术监控员、检查员，采取全天候工作制，确保安全工作的满负荷、全方位运作。4、各项目根据分部分项工程特点进行有针对性的全面的安全技术交底，对施工中的重点、难点部位及特殊的施工环境、工艺、危险性较大的工序要重点交底，并履行签字手续。5、多形式开展安全生产宣传教育，包括：新进工地人员三级安全教育；变换工种人员的安全教育；根据季节、施工特点进行有针对性的教育。6、施工前，所有的施工设备、工器具先向监理单位申请报验，经监理及国家相关检测部门检查验收或检测合格后，再进场投入使用。7、进场机械的使用必须有符合要求的操作规程，操作人员应持证上岗，禁止违规操作使用。现场机械设备的安全保护装置应齐全完好，并定期进行检查。8、挖掘机作业时的安全：作业时，应保持水平位置，行走机械予以制动；铲斗工作没结束，不准旋转大臂和走车。进行装车作业时，铲斗应尽量靠近车厢，但不得碰撞汽车的任何部位；汽车未停稳，司机未离开驾驶室时，不得装车；铲斗装车时不得用力过猛。挖掘司机离开驾驶室时铲斗应停放落在地面上。9、吊装管道时的施工安全：起重机作业时，工作场地应平整、坚实，并有排水措施；起重机回转半径范围内不得有障碍物；起重机操作人员和信号指挥人员要密切配合，指挥人员须熟悉所指挥的起重机的性能及被吊物体的实际重量，操作人员须执行指挥人员的信号指挥。起重作业时，重物下不得有人员停留或通过。10、施工现场的电器设备必须严格按《施工现场临时用电安全技术规范》（JGJ46-88）和施工组织设计的电气要求进行安装。施工用电中的动力和照明分别设置接地、接零、漏电保护器作保护，做到一机一闸。-11- 11、施工时，施工区域设立围护和隔离措施，夜间野外施工时设立明显的安全标志牌和夜间红灯示警，并有专职电工值班。12、食堂、木工棚等易燃位置均需设置灭火器，现场全体人员应严格执行《施工现场安全防火规定》。13、项目经理部每月组织一次至二次安全检查，同时根据季节环境和施工情况随时组织有针对性的检查，并有检查的书面记录，消除施工中存在的隐患，安全检查后的整改，坚持“三定”（定具体整改责任人，定解决与改正的具体措施，定消除危险因素的整改时间）和“不推不拖”，不使危险因素长期存在而危及人的安全。五、劳动力计划根据本工程的特点，为保证工程的顺利进行，我公司抽调有经验、会管理的精干力量组成本工程项目经理部，并在全公司范围内挑选优秀的专业队伍进场，按照劳动力计划及劳动力进场时间，如期完成准备工作；本工程工期要求较紧，工作面较大，考虑施工期间雨天情况，本项目部将组成多个施工队作业，民工根据施工进度，提前一周准备调动，到时进场，避免人为的窝工、待工。进场所有特殊技术工人，均经劳动部门培训，持证上岗，各类机械操作员均是经培训合格、持证的熟练人员。施工机械必须提前到场，提前检查机械设备的各项性能是否符合施工要求。六、文明施工措施1、施工现场材料、设备、成品、半成品按平面布置堆码、标识。临时道路设专人保养，做到畅通、平坦、不积水、不扬尘，警示标志醒目、齐全。2、施工场地进行全封闭管理，要做到施工区域内整洁、清洁，做好与项目单位施工协调工作，严格控制噪声、粉尘、废水和废气的污染，尽量减少施工过程中对项目单位的生产和办公产生干扰。弃土堆放至指定位置。3、对全体施工人员进行法制教育，要求其遵守法律、法规。4、施工现场安排有序，保证施工时道路、过往行人及行车畅通无阻。-11-'
