鞍山加压站建筑和安装工程6#稳压塔基坑开挖施工方案

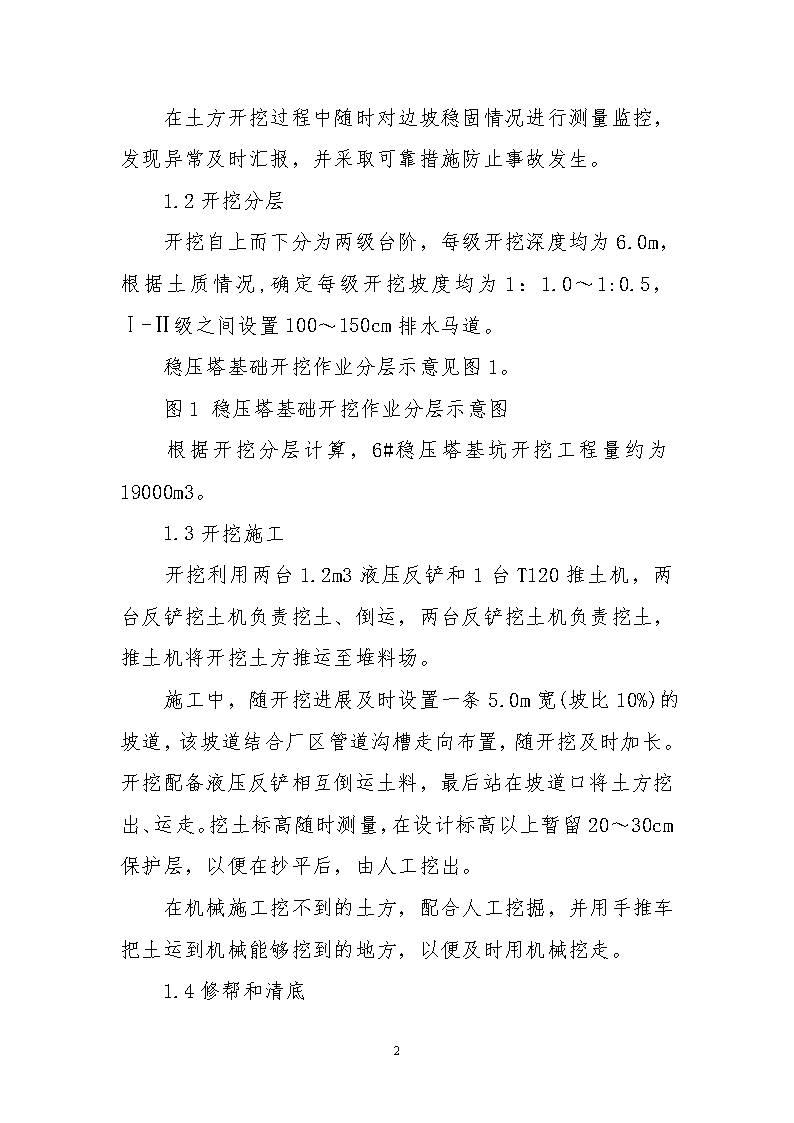

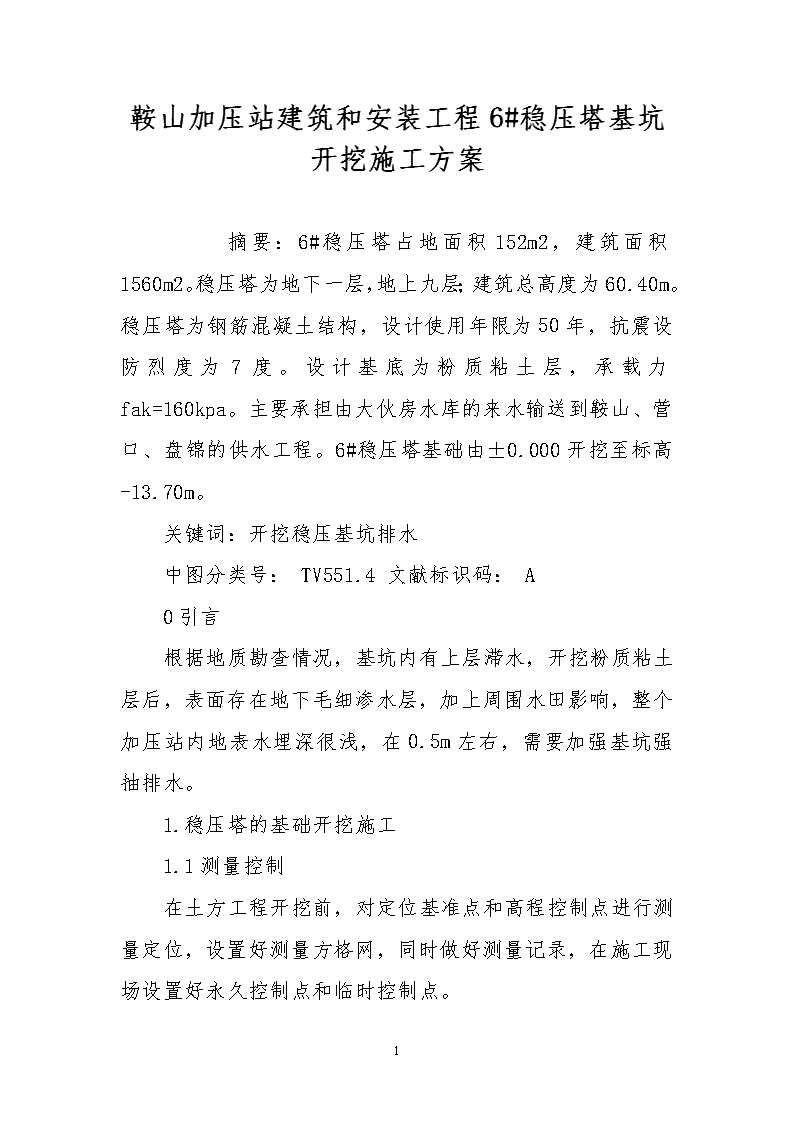

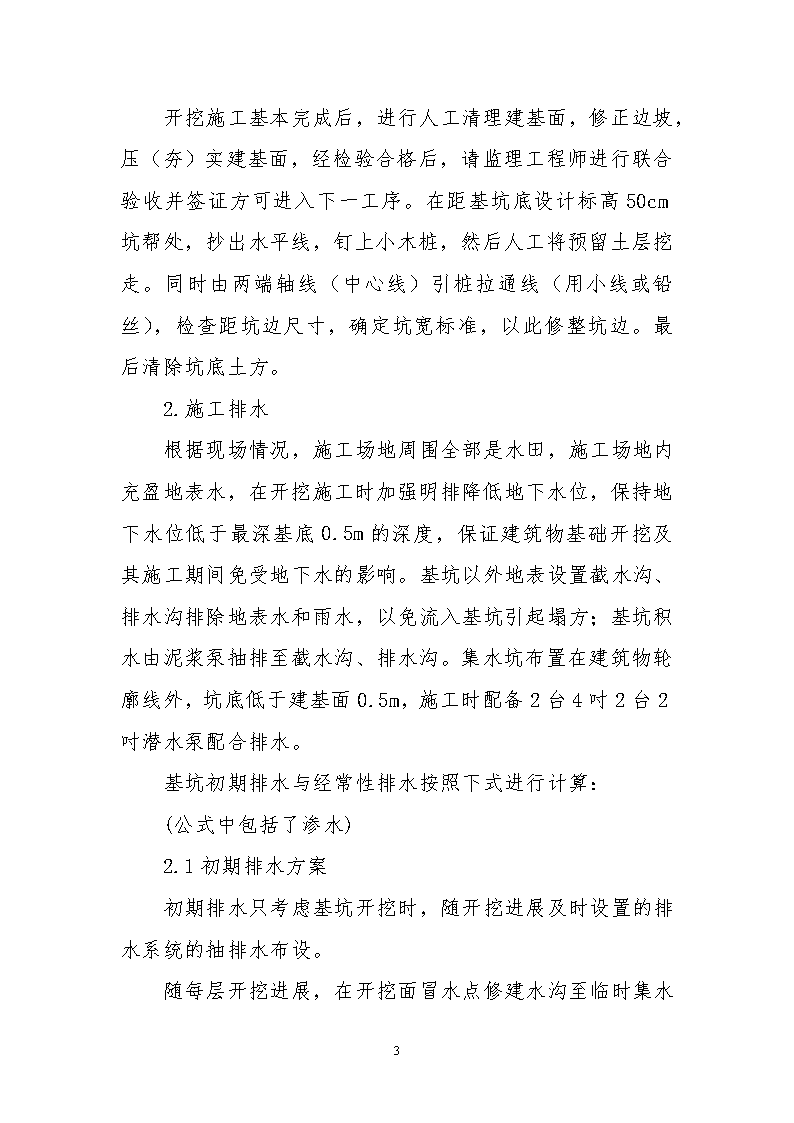

'鞍山加压站建筑和安装工程6#稳压塔基坑开挖施工方案　　摘要：6#稳压塔占地面积152m2，建筑面积1560m2。稳压塔为地下一层，地上九层；建筑总高度为60.40m。稳压塔为钢筋混凝土结构，设计使用年限为50年，抗震设防烈度为7度。设计基底为粉质粘土层，承载力fak=160kpa。主要承担由大伙房水库的来水输送到鞍山、营口、盘锦的供水工程。6#稳压塔基础由±0.000开挖至标高-13.70m。关键词：开挖稳压基坑排水中图分类号：TV551.4文献标识码：A0引言根据地质勘查情况，基坑内有上层滞水，开挖粉质粘土层后，表面存在地下毛细渗水层，加上周围水田影响，整个加压站内地表水埋深很浅，在0.5m左右，需要加强基坑强抽排水。1.稳压塔的基础开挖施工1.1测量控制在土方工程开挖前，对定位基准点和高程控制点进行测量定位，设置好测量方格网，同时做好测量记录，在施工现场设置好永久控制点和临时控制点。7 在土方开挖过程中随时对边坡稳固情况进行测量监控，发现异常及时汇报，并采取可靠措施防止事故发生。1.2开挖分层开挖自上而下分为两级台阶，每级开挖深度均为6.0m，根据土质情况,确定每级开挖坡度均为1：1.0～1:0.5，Ⅰ-Ⅱ级之间设置100～150cm排水马道。稳压塔基础开挖作业分层示意见图1。图1稳压塔基础开挖作业分层示意图根据开挖分层计算，6#稳压塔基坑开挖工程量约为19000m3。1.3开挖施工开挖利用两台1.2m3液压反铲和1台T120推土机，两台反铲挖土机负责挖土、倒运，两台反铲挖土机负责挖土，推土机将开挖土方推运至堆料场。施工中，随开挖进展及时设置一条5.0m宽(坡比10%)的坡道，该坡道结合厂区管道沟槽走向布置，随开挖及时加长。开挖配备液压反铲相互倒运土料，最后站在坡道口将土方挖出、运走。挖土标高随时测量，在设计标高以上暂留20～30cm保护层，以便在抄平后，由人工挖出。在机械施工挖不到的土方，配合人工挖掘，并用手推车把土运到机械能够挖到的地方，以便及时用机械挖走。1.4修帮和清底7 开挖施工基本完成后，进行人工清理建基面，修正边坡，压（夯）实建基面，经检验合格后，请监理工程师进行联合验收并签证方可进入下一工序。在距基坑底设计标高50cm坑帮处，抄出水平线，钉上小木桩，然后人工将预留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距坑边尺寸，确定坑宽标准，以此修整坑边。最后清除坑底土方。2.施工排水根据现场情况，施工场地周围全部是水田，施工场地内充盈地表水，在开挖施工时加强明排降低地下水位，保持地下水位低于最深基底0.5m的深度，保证建筑物基础开挖及其施工期间免受地下水的影响。基坑以外地表设置截水沟、排水沟排除地表水和雨水，以免流入基坑引起塌方；基坑积水由泥浆泵抽排至截水沟、排水沟。集水坑布置在建筑物轮廓线外，坑底低于建基面0.5m，施工时配备2台4吋2台2吋潜水泵配合排水。基坑初期排水与经常性排水按照下式进行计算：(公式中包括了渗水)2.1初期排水方案初期排水只考虑基坑开挖时，随开挖进展及时设置的排水系统的抽排水布设。7 随每层开挖进展，在开挖面冒水点修建水沟至临时集水井引排地下水；基坑外向基坑内流水的边坡地下水，采取修建排水沟引排。随开挖随时布设排水沟和集水井，安设水泵，及时排水。2.2经常性排水方案经常性排水主要包括施工废水、雨水及基坑渗水，经常性排水目的是保持基坑干燥，使主体工程在干地施工。（1）排水方式及布置按照“高水高走”的原则，采取有效措施，截断基坑周边地表水源，防止其流入基坑。进行基坑开挖施工时，排水沟根据开挖分层高度，于开挖坡脚处层层领先设置，将水引至相应高程临时泵坑内。（2）排水泵站设置排水泵站布置要做到扬程低、基础牢、不妨碍基坑开挖、混凝土浇筑及其它工序施工。基坑内上、下游各布置一座固定式抽水泵站，分别布置在开挖边坡上、下外侧适当位置，泵站尺寸2×2m。（3）排水泵坑的设置排水泵坑随开挖、混凝土浇筑施工进度，结合基坑高程情况，分别于相应部位设置。泵坑尺寸按排水强度设计，水泵停机15分钟水不至于溢出泵坑，泵坑底部高程低于排水沟底1.0m。3.基坑开挖安全技术措施7 （1）土方开挖施工前，会同监理人对原地形进行复核勘测，并按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查。技术负责人和安全负责人施工前要对全体作业人员进行安全技术交底，各级施工作业人员必须按交底要求进行施工作业。（2）在开挖区周围，按施工布置要求进行排水沟槽和防洪保护设施的质量检查，及时疏通工作面纵向和横向排水沟，避免雨水直接冲击开挖面造成塌方。（3）在土方开挖过程中，及时校正基坑开挖平面的尺寸和标高，并按施工图纸的要求检查开挖边坡的坡度和平整度。（4）开挖至设计基底标高后，应检查是否有松软土层、夹泥层和受侵蚀软化的土层等。如有不合格土层，则由相关单位进行鉴定并处理，直至符合设计要求。（5）土方开挖过程中，各开挖区内的施工机械设备需专人指挥，开挖机械和车辆按要求作业，各行其道。（6）大型施工机械周围严禁非施工生产人员进入，车辆倒车时，设专人指挥。（7）开挖区和弃土场及危险地段均设醒目标志，指示车辆行走方向。夜间施工需有足够的照明条件。（8）做好作业面排水工作，开挖后的边坡由专人负责安全监测。7 （9）边坡的支护在分层开挖过程中逐层进行，未完成上一层的支护，严禁进行下一层的开挖。（10）土方明挖过程中，如出现裂缝和滑坡迹象时，立即暂停施工和采取应急抢救措施，并通知监理人。必要时，按监理人的指示设置观测点，及时观测边坡变化情况，并作好记录。上坡口边1米以内不准堆土、堆料，不准停放机械。（11）为了保证人员施工安全及通行方便，在基坑设上下爬梯通道（通道两侧设防护栏杆），并在基坑周边设1：4的坡道，坡道上铺碎石夯实、平整，便于通行。基坑施工过程中，基坑四周应设置防护栏，用钢管进行围护，钢管立杆间距2米，立杆外露高度1200mm，地下埋深450mm，同时在地面上450mm处，1200mm处设置两道大横杆，立杆、大横杆用黄、黑油漆间隔上色，以示警戒。（12）土方开挖时，应防止邻近建筑物或构筑物，道路、管线等发生下沉和变形。（13）开挖应从上而下逐层挖掘，严禁掏挖。必须设置人员上下坡道，严禁在坑壁上掏坑攀登上下。夜间挂红灯警示。挖土工人之间的操作距离大于4m，工人休息不得在靠近土坡的地方。（14）在开挖过程中，应随时检查坑壁和边坡的状态，并根据土质变化情况，应做好基坑的支撑准备，以防坍陷。7 （15）雨期施工在开挖基坑时，注意边坡稳定。必要时可适当放缓边坡坡度，或设置支撑。同时在坑外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。4.基坑开挖质量控制措施（1）按三标管理体系和质量保证措施的规定组织施工，落实岗位责任制，执行施工质量追究制度；落实设计交底、施工技术交底、安全生产技术制度。（2）施工过程中，按规范和合同文件要求的项目、频率进行抽样检测，按规定标准放行。对不符合标准要求的项目、部位坚决进行返工处理直至合格或监理工程师认可为止。（3）坚持施工质量“三检”制度，做到上一工序不检验合格不移交给下一工序施工；下一工序不接没经检验合格的产品，及时请现场监理工程师验收并签证。5.结束语水工建筑物基坑开挖的目的是为了保证水工建筑物设计建基面的施工质量，提高施工技术水平，加快施工进度和体现科学技术的进步，文中还存在很多技术上的不足和不成熟的地方，这需要施工技术人员在实践中不停摸索，去总结，唯有如此，水工建筑物基坑开挖工作才能日渐成熟。7'
