级配碎石试验段填筑施工方案

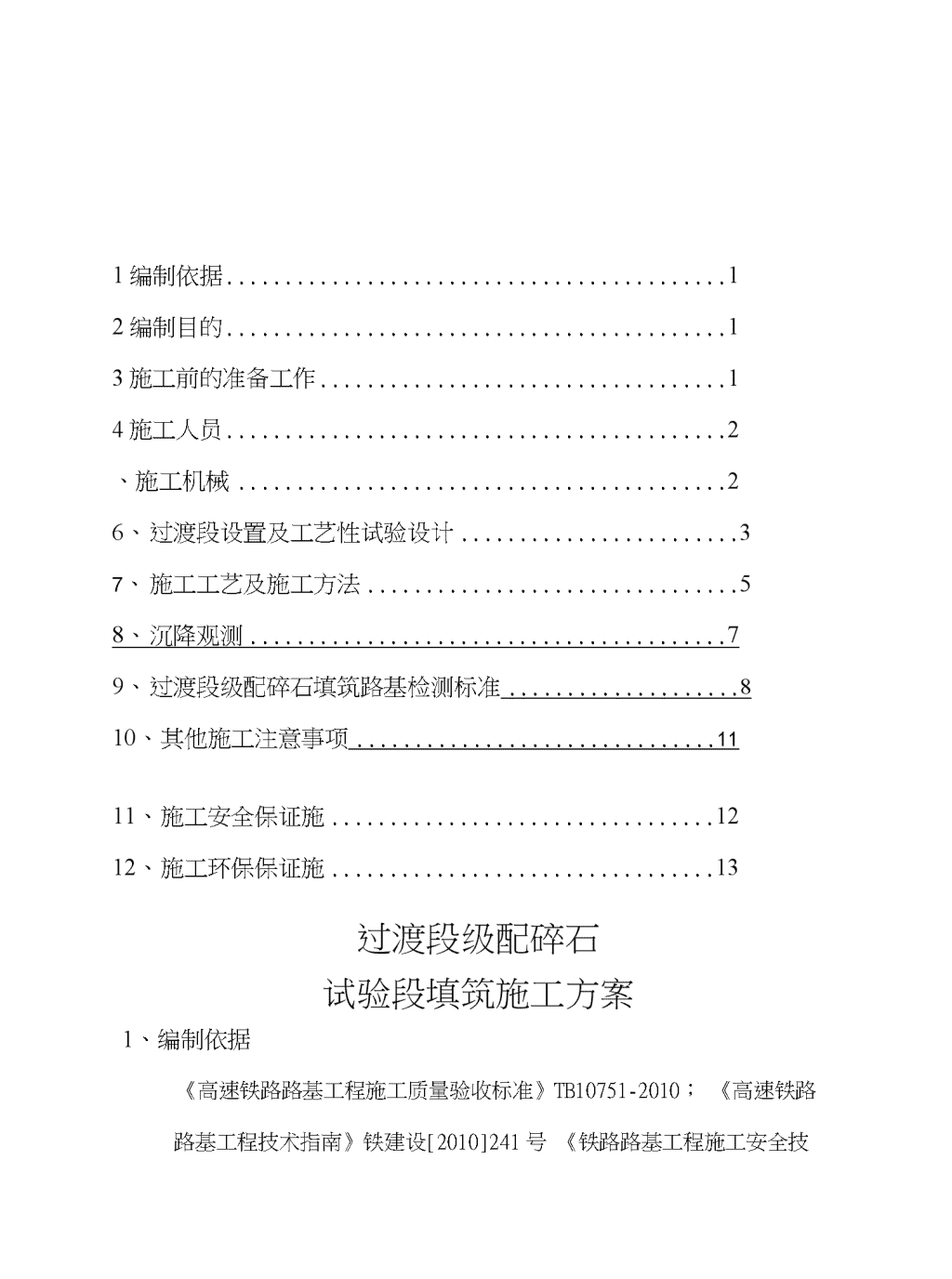

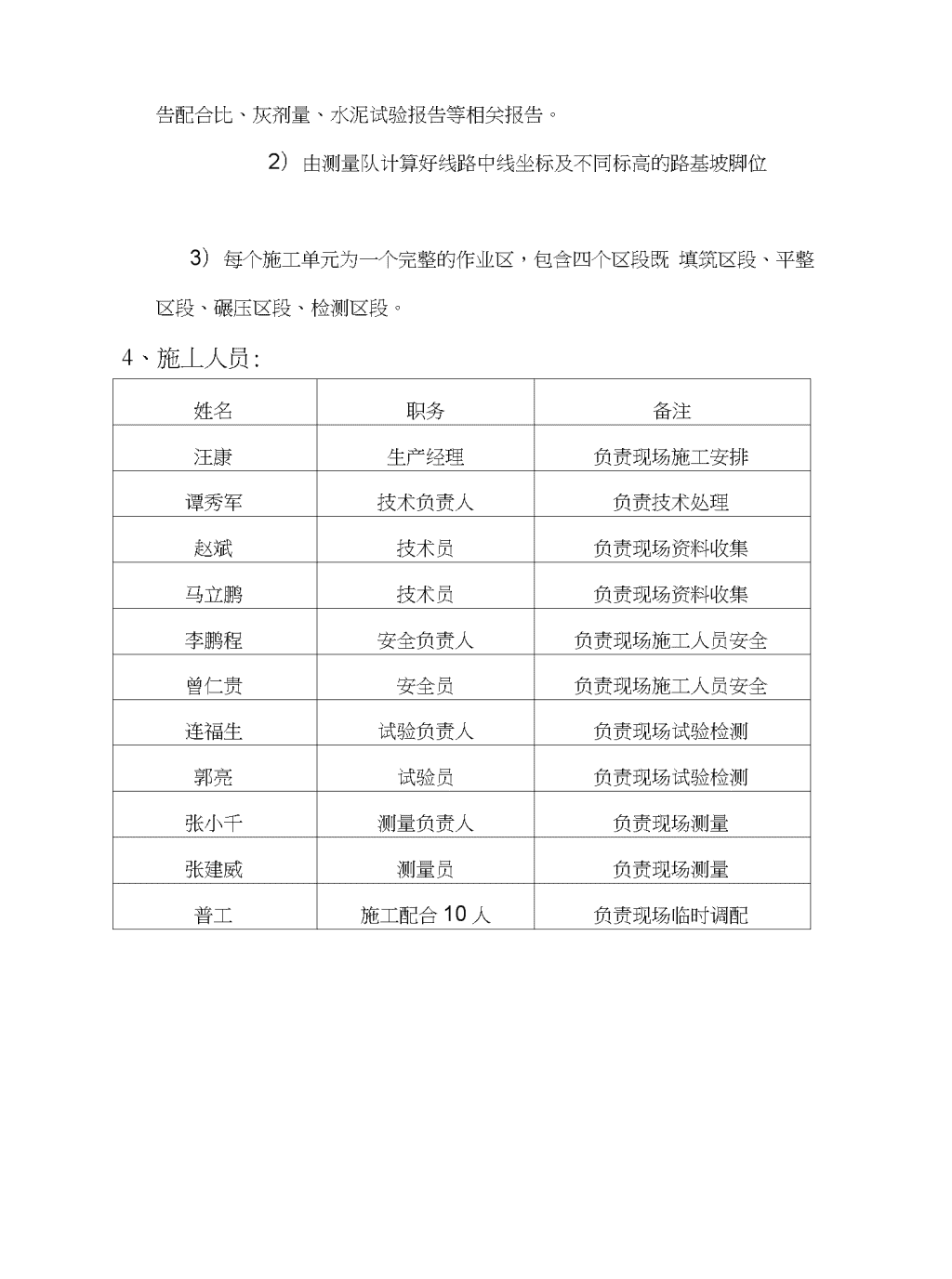

'1编制依据12编制目的13施工前的准备工作14施工人员2、施工机械26、过渡段设置及工艺性试验设计37、施工工艺及施工方法58、沉降观测79、过渡段级配碎石填筑路基检测标准810、其他施工注意事项1111、施工安全保证施1212、施工环保保证施13过渡段级配碎石试验段填筑施工方案1、编制依据《高速铁路路基工程施工质量验收标准》TB10751-2010；《高速铁路路基工程技术指南》铁建设[2010]241号 《铁路路基工程施工安全技术规程》；《铁路工程土工试验规程》；TB10102-2004《新建郑州至焦作城际铁路路基工程大样图集》；2、编制目的（1）试验段里程选定：选取DK54+571（新月大桥81#桥台）为路基级配碎石过渡段填筑试验段。（2）采用不同的施工参数施工，总结出过渡段施工工艺来指导后续施工。按验收标准要求做填筑、压实的试验，以确定合理的铺填厚度、压实遍数、含水量及填筑工艺。试验时记录好压实设备的类型、最佳组合方式、碾压遍数及碾压速度、工序、每层材料的松铺厚度、材料含水量等。试验完成及时整理出书面材料，试验结果报请监理工程师批准，作为该种填料大面积施工的依据。3、施工前的准备工作3.1、原材料准备：1）施工前对碎石填料、外掺料（PC32.5水泥）进行取样检验，填筑时对运至现场的填料进行抽样检验。2）掺入的水泥初凝时间应大于2h,终凝时间宜大于4h。3）在试验合格后的碎石厂取料，要求颗粒中针状、片状碎石含量不大于20%，质软、易碎的碎石含量不得超过10%，黏土团及有机物含量不得超过2%。3.2、试验及技术准备：1）由试验部门根据料源和水泥原材，试验后出具过渡段级 配碎石试验报告配合比、灰剂量、水泥试验报告等相关报告。2）由测量队计算好线路中线坐标及不同标高的路基坡脚位3）每个施工单元为一个完整的作业区，包含四个区段既填筑区段、平整区段、碾压区段、检测区段。4、施丄人员:姓名职务备注汪康生产经理负责现场施工安排谭秀军技术负责人负责技术处理赵斌技术员负责现场资料收集马立鹏技术员负责现场资料收集李鹏程安全负责人负责现场施工人员安全曾仁贵安全员负责现场施工人员安全连福生试验负责人负责现场试验检测郭亮试验员负责现场试验检测张小千测量负责人负责现场测量张建威测量员负责现场测量普工施工配合10人负责现场临时调配 5、施工机械:序号机械名称规格型号单位数量备注1平地机PY180台22震动压路机22t台43洒水车SY-20台24装载机7I50台25推土机TY220台26自卸汽车DFZ3251A辆107小型打夯机C60台46、过渡段设置及工艺试验设计桥台过渡段采用沿线路纵向倒梯形过渡段形式,过渡段在基床表层部分填料采用掺5%P.C32.5水泥级配碎石，在基床底层、路基主体及两侧20m范围|Aj填料采用掺3%P.C32.5水泥级配碎石。详见下图/-11A组垠枓桥&>r/r0.07<3v格泳以卜淨垛/无砂浞an〜-///3n饮7霣小Z3LA0W!碎石L=N*(H-hl)+a且L大f等f20roL-路堤过渡段长坆，■1H-台尾路堤岛度，mhl-基床表层掙度n-过渡段纵门坡度a-讲数，35m I-I晒图II-II断面图层号松铺厚度碾压遍数压实标准备注135cm4基床表层以下过渡段级配碎石压实标准：K30>150MPa/m，动态变形模量£vd>50Mpa，压实系数K>0.95分别按天然、最佳调整含水量。56240cm4分别按天然、最佳调整含水量。56松铺厚度、碾压遍数、技术标准 7、施工工艺及施工方法7.1、施工流程：过渡段施工工艺流程见下图：路基过渡段施工工艺流程施工准备结构物施工一►基底处理检测测量下层填筑中线边线7.2、施工方法：①、在过渡段施工前确认台背渗水墙已施工完成，并检测验收，形成文字资料。 ②、台背基坑采用级配碎石回填，路堤基底原地面平整后，用震动压路机碾压密实，使K30>60MPa/m,动态变形模量Evd彡30Mpao③、水泥稳定级配碎石在拌和站集中拌和，填筑前由测量队进行放样，放出线路的中桩，再根据边线位置标高计算出线路宽度，然后放样出边桩，现场技术人员根据填筑区长度、宽度、厚度计算出级配碎石填筑方量。④、采用自卸汽车运输，运输过程中覆盖毡布，以防水份蒸发和环境污染。过渡段级配碎石填层应与相邻的路堤及锥体同时施工，并将过渡段与连接的路堤水平分层、高度同步填筑并均勻压实。在填筑压实过程中，应保证桥台、横向结构物稳定、无损伤。⑤、完成原料摊铺后，由试验人员进行原料的含水率测量。测定含水率后如含水率大于最优含水率，则进行晾晒；如含水率小于最优含水率，则进行喷雾器进行洒水。并在洒水或晾晒过程中对填料的含水率继续进行监测。直到填料的实际含水率达到比最优含水率大1%-2%后方进行下道工序。⑥、级配碎石摊铺后，使用平地机对填料进行摊铺。摊铺过程中继续对级配碎石的含水率进行检测釆取洒水等措施保证级配碎石在摊铺过程中满足最优含水率同时对初步完成拌和的区域采用滴定法进行试验检测水泥含量。施工过程中不得出现纵向接缝，不宜中断。当因故中断超过2h时，应设置横向施工缝，横向接缝应采用搭接施工。⑦、级配碎石摊铺时记录好摊铺时间，如果断面过大导致在终凝时间内无法完成施工，应总结时间减少每次施工的断面长度，或增加摊铺机械。集料摊铺后使用平地机对填料进行修整、整平，并 根据设计要求做出中间高两侧低的路拱。②当混合料接近最佳含水率时，用震动压路机在路基全宽内碾压至要求的压实密度，且表面无明显的轮迹。碾压时，各区段交接处应相互重叠压实，纵向搭接长度不小于2.0m，纵向行与行之间的轮迹重叠不小于40cm,上下两层填筑接头应错开不小于3.0m。两作业区段之间的衔接处纵向搭接拌和长度不小于2.0m。在大型压路机碾压不到的部位及在台后2米范围内，采用小型压路机进行碾压。碾压过程中，表面应始终保持湿润。碾压结束之前，应用平地机终平一次，使其纵向顺适，符合设计要求。③、级配碎石碾压完成后，如不能连续施工应进行养生，使级配碎石表面保湿养生不少于7天。养生使用塑料薄膜覆盖，并配合洒水车洒水养生。养生期间勿使集料过湿，更不能忽干忽湿，应控制好交通，除洒水车外应封闭交通。当级配碎石分层施工时，下层检验如压实度、平整度等指标合格后，上层填土能连续施工时可不进行专门的养生期。④边坡修整每次放样中，边坡向外加宽50cm,每填高2米，粗修一次边坡，将多余的集料去除。路基完成至基床底部后，使用坡度尺(1:1.5)自路肩处向下由机械和人工修整边坡，将边坡夯拍密实整齐。8、沉降观测8.1、埋设要求路堤与桥台过渡段设置两个沉降观测断面，一个在线路中心跑桥台1.0m处，一个在过渡段屮部，观测断面为A型，即在两侧坡脚外约2.0m10m处埋设位移观测边桩，采用不易开裂的岗木桩，长1.0m，圆木中间钉上一根小铁钉。 8.2、控制标准沉降变形观测的控制标准为边桩水平位移小于5RITOI天，竖向位移小于10rro（天。填筑过程屮加强观测，若沉降量超出控制值，应停止填筑施工，待沉降稳定后再继续填筑，必要时采取卸载措施。8.3、观测精度及频率测量精度应达到二级水准标准测量频度：在路基填筑期间，应每天观测一次，各种原因停工期间，前2天每天观测一次，以后每3天观测一次。施工完成后，前15天每3天观测一次，第15-30天每星期观测一次，第30-90天每15天观测一次，以后每月观测一次。9、过渡段级配碎石填筑路基检测标准9.1过渡段基底处理⑴过渡段基底处理应按设计要求与桥台、横向结构物、相邻路堤的基底处理同时进行，过渡段基底原地面平整后，用振动碾压机碾压密实，地基系数K30彡60M>a/m动态变形模量Evd彡30Mpa。检验数量：每个过渡段抽样检验3点，其中：距路基边线1m处左、右各1点，路基中部1点。检验方法：按《铁路工程土工试验规程》(TB10102)规定的试验的方法检验。9.2过渡段基坑回填检测⑴基坑采用级配碎石冋填，应分层冋填，并采用小型振动机械压实，其压实质量应满足动态变形模量Evd^30Mpao检验数量：每个基坑抽样检验2点。 检验方法：按《铁路工程土工试验规程》(TB10102)规定的试验的方法检验。(2)基坑冋填顶面高程的允许偏差为±50rwi检验数量：每个基坑抽样检验2点。检验方法：水准仪测量。9.3基床表层以下过渡段级配碎石填层检测(1)过渡段级配碎石填料粒径、级配及质量应符合设计和相关标准要求。检验数量：每2000n3抽样检验1次颗粒级配、颗粒密度、针状、片状颗粒含量、黏土团及有机物含量。检验方法：在料场抽样进行室内试验，并在每层的填筑过程中目测检查级配有无明显变化。⑵级配碎石屮摻入水泥的品种、规格及质量应符合设计和相关标准要求。检验数量：同一产地、品种、规格、批号的水泥，毎200t为一批，当不足200t时也按一批计。每批抽样检验1组。检验方法：检查产品合格证、出厂检验报告并进行宥关项目的试验。⑶基床表层以下过渡段级配碎石填层的压实质量应采用地基系数K30、动态变形模量Evd和压实系数K三项指标控制。基床表层以下过渡段级配碎石填层压实标准项目地基系数/<30(MPa/m)动态变形模量Fvd(MPa)压实系数K压实标准>150>50>0.95 检验数量：每压实层抽样检验压实系数K各3点，其中距路基两侧填筑级配碎石边线1m处左、右各1点，路基中部1点；每填高约30cntti样检验动态变形模量Evd3点，其中1点必须靠近桥台或横向结构物边缘处；每填高约60cm抽样检验地基系数K30、动态变形模量Evd2点，其中距路基两侧填筑级配碎石边线2m处1点，路基中部1点。检验方法：按《铁路工程土工试验规程》(TB10102)及有关试验方法的规定检测。⑷在填筑压实过程屮，应保证桥台、横向结构物稳定、无损伤。检验数量：全部检验。检验方法：观察。(5)填料应分层压实。采用大型压路机械碾压时，每层的最大压实厚度不宜超过30cm敁小压实厚度不宜小于15cm采用小型振动压实设备碾压时，填料的虚铺厚度不应大于20cm每压实层应平整无积水现象。检验数量：抽样检验6处(左、中、右各2处)。检验方法：观察，尺量。⑹级配碎石屮水泥摻加剂量允许偏差为试验配合比0〜+1.0%检验数量：每过渡段每填高约90cmtt样检验3处(左、中、右各1处)。检验方法：滴定法检测。 ⑺基床表层以下级配碎石填层的允许偏差、检验数量及检验方法应符合下表的规定。基床表层以下级配碎石填层的允许偏差、检验数量及检验方法表序号检验项R允许偏差检验数暈检验方法1纵向填筑长度不小于设计值每层抽样检验3点，左、中、右各1点尺量2纵向填筑坡度不人于设计值毎层拙样检验3点，左、中、右各1点尺量计算10、其他施工注意事项(1)路桥过渡段施工前，排干基坑内积水，基坑地面以下部分回填混凝土或者碎石，并保证基坑基底与侧壁之间密实，无虚土(1)桥台与路基结合部设厚0.15米带排水槽，将台背渗水墙流水横向排出路基外。(2)路桥过渡段每层填筑严格按设计要求制作，控制好级配碎石的配合及填料厚度，填筑层均设人字横向排水坡。4)台背后2米范围内禁止大型振动机机械驶入，避免对桥台造成挤压。(5)为保证路基填筑质量，天气下雨时，立即停止填筑，并对正在施工的路基断面用薄膜或彩条布进行覆盖，并提前做好坡度预设及排水设施。11、施工安全保证措施(1)本着“安全第一、预防为主”这一原则，提高安全意识，健全施工现场意外伤害应急预案，认真学习岗位安全职责和安全操作规程，提高业务水平和劳动技能，树立安全生产、规范操作的思想，以防患于未然。 (2)确保机械设备安全使用，机械设备操作人员必须遵循设备的操作规程，机械操作人员和机动车驾驶人员必须有相应的特殊工种上岗证书，严禁无证上岗，严禁机械、设备带病和违章作业。(3)施工区域应设警示标志，严禁非工作人员出入；(4)施工中应对机械设备进行定期检查、养护、维修；(5)为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。(6)过渡段施工中，现场设专人指挥、调度，确定合适的机械车辆走行路线，并设立明显标志，防止相互干扰碰撞，机械作业要留有安全距离。制订作业程序和运行路线，确保协调施工，安全生产。(7)制定合理的作业程序和机械车辆走行路线，并设立明显标志，防止相互干扰碰撞，机械作业要留有安全距离，确保协调，安全施工。(8)由于集料运输中穿行于村落，要求运输汽车限速行驶，并对司机定期进行教育。12、施工环境保护措施(1)施工便道每日由洒水车负责早晚洒水两次，以减少便道上的扬尘。2)路基外的材料及时清理，不得影响路基以外的植被(3)做好路基表面临时排水，减少雨水冲刷边坡做成的水土流失。(1)土方运输过程中，对运输车辆的车斗加设挡土板，并用 毡布等遮盖，以防落土扬尘：运输车辆必须限速行车：对车辆碾压的污迹及由车上散落路面的土，要派人及时清除。(1)生产中的废弃物及时处理，运至当地环保部门制定的地点弃置。'
