水泥砼路面施工设计方案

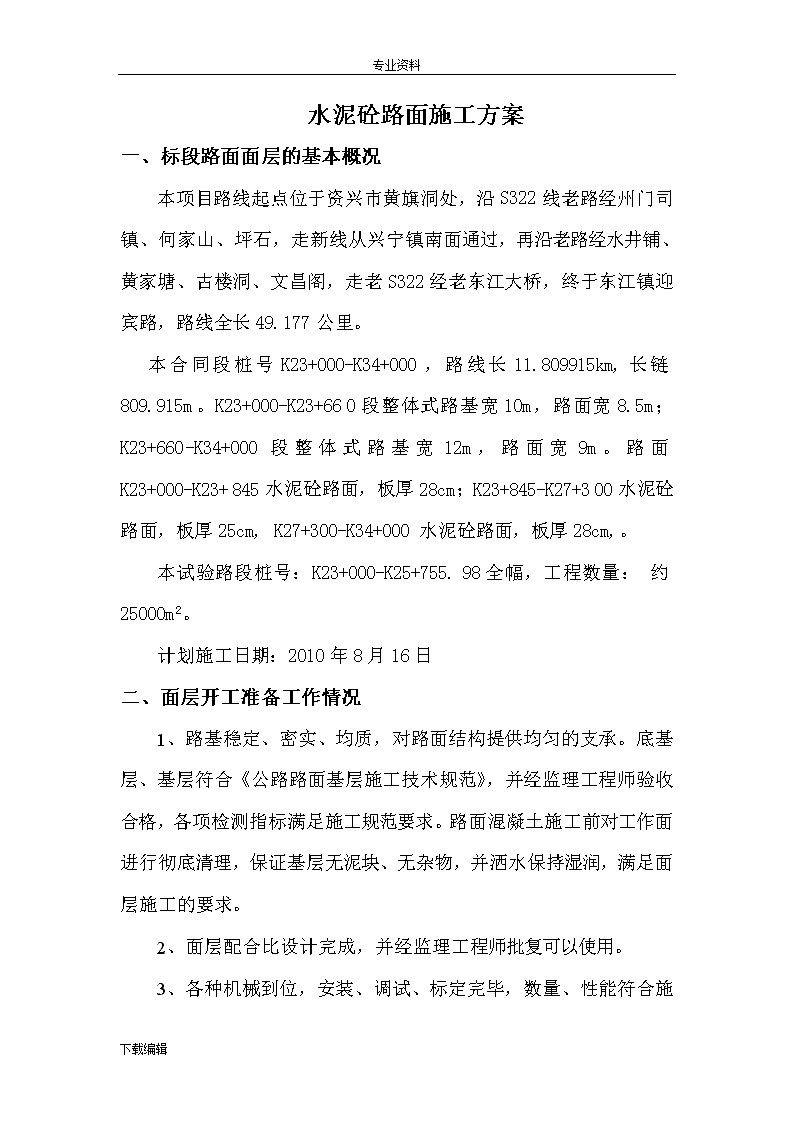

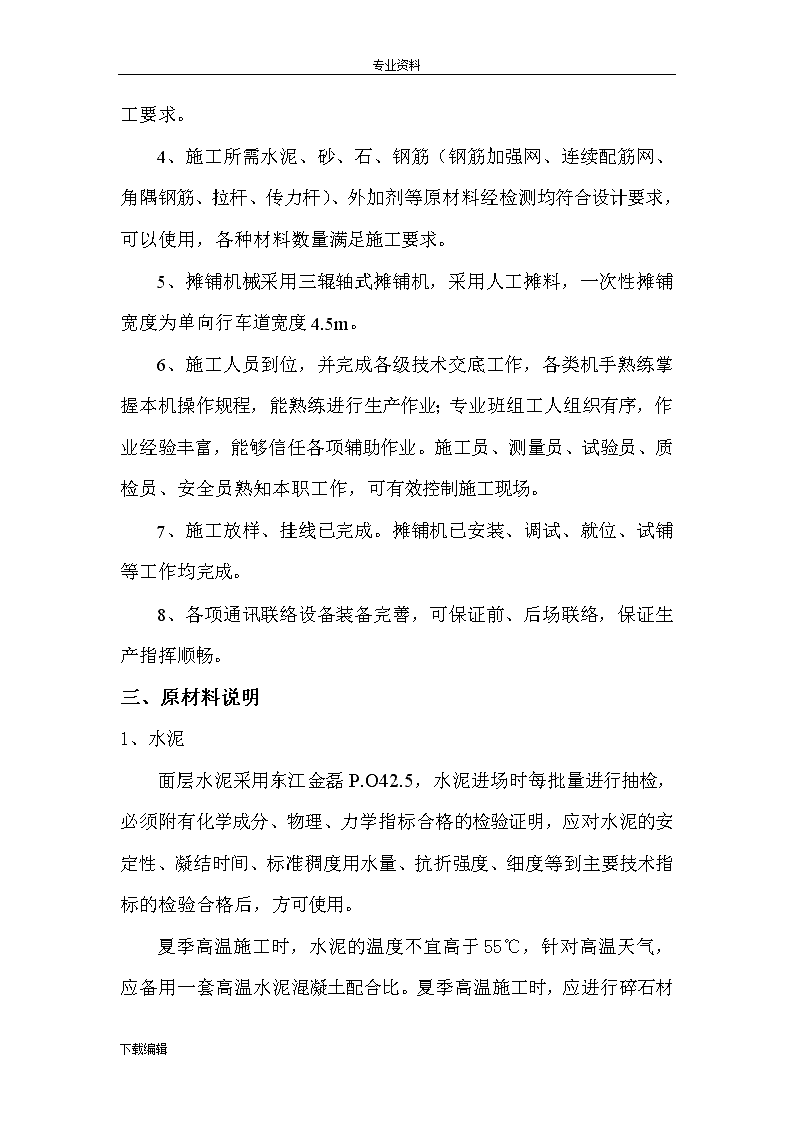

'专业资料S322线资兴市黄旗洞至东江镇二级公路工程第三合同段.（K28+000-K30+000）水泥混凝土面层开工报告编制单位：湖南省郴州公路桥梁建设有限责任公司第三合同段项目经理部2010年8月15日下载编辑 专业资料水泥砼路面施工方案一、标段路面面层的基本概况本项目路线起点位于资兴市黄旗洞处，沿S322线老路经州门司镇、何家山、坪石，走新线从兴宁镇南面通过，再沿老路经水井铺、黄家塘、古楼洞、文昌阁，走老S322经老东江大桥，终于东江镇迎宾路，路线全长49.177公里。本合同段桩号K23+000-K34+000，路线长11.809915km,长链809.915m。K23+000-K23+660段整体式路基宽10m，路面宽8.5m；K23+660-K34+000段整体式路基宽12m，路面宽9m。路面K23+000-K23+845水泥砼路面，板厚28cm；K23+845-K27+300水泥砼路面，板厚25cm,K27+300-K34+000水泥砼路面，板厚28cm,。本试验路段桩号：K23+000-K25+755.98全幅，工程数量：约25000m2。计划施工日期：2010年8月16日二、面层开工准备工作情况1、路基稳定、密实、均质，对路面结构提供均匀的支承。底基层、基层符合《公路路面基层施工技术规范》，并经监理工程师验收合格，各项检测指标满足施工规范要求。路面混凝土施工前对工作面进行彻底清理，保证基层无泥块、无杂物，并洒水保持湿润，满足面层施工的要求。2、面层配合比设计完成，并经监理工程师批复可以使用。3、各种机械到位，安装、调试、标定完毕，数量、性能符合下载编辑 专业资料施工要求。4、施工所需水泥、砂、石、钢筋（钢筋加强网、连续配筋网、角隅钢筋、拉杆、传力杆）、外加剂等原材料经检测均符合设计要求，可以使用，各种材料数量满足施工要求。5、摊铺机械采用三辊轴式摊铺机，采用人工摊料，一次性摊铺宽度为单向行车道宽度4.5m。6、施工人员到位，并完成各级技术交底工作，各类机手熟练掌握本机操作规程，能熟练进行生产作业；专业班组工人组织有序，作业经验丰富，能够信任各项辅助作业。施工员、测量员、试验员、质检员、安全员熟知本职工作，可有效控制施工现场。7、施工放样、挂线已完成。摊铺机已安装、调试、就位、试铺等工作均完成。8、各项通讯联络设备装备完善，可保证前、后场联络，保证生产指挥顺畅。三、原材料说明1、水泥面层水泥采用东江金磊P.O42.5，水泥进场时每批量进行抽检，必须附有化学成分、物理、力学指标合格的检验证明，应对水泥的安定性、凝结时间、标准稠度用水量、抗折强度、细度等到主要技术指标的检验合格后，方可使用。夏季高温施工时，水泥的温度不宜高于55℃下载编辑 专业资料，针对高温天气，应备用一套高温水泥混凝土配合比。夏季高温施工时，应进行碎石材料洒水降温，混凝土掺加缓凝剂。2、粗集料混凝土所需要的粗骨料应采用质地坚硬、强度高、耐磨耗、洁净的碎石，粗集料各项检测技术指标必须均符合要求，经掺配后能够符合规范级配要求。粗集料采用金山碎石场生产的碎石，经检测各技术指标均符合设计要求。3、细集料细骨料应采用质地坚硬、耐久、洁净的天然砂，特重、重交通混凝土路面宜使用河砂。路面用砂采用细度模数2.85的中砂。砂自购于程江口砂场，经检测各技术指标均符合高等要求。4、水混凝土搅拌及养生所用水为饮用水，符合使用要求。5、外加剂外加剂的质量应符合国家标准，与所使用水泥的适应性检验合格。外加剂由郴州市永利混凝土外加剂有限公司提供，应有相应资质处加剂检测机构的品质检测报告，报告应说明外加剂的主要化学成分，认定对人民无毒副作用。本项目面层施工选用YL-IB早强高效减水剂。6、钢筋面层施工的钢筋包括：边缘补强钢筋、涵洞顶补强钢筋网、角隅钢筋、拉杆、传力杆等。钢筋应符合国家有关标准的技术标和设计及规范要求。各类钢筋的加工后再搬运到施工现场。路面补强、桥下载编辑 专业资料面和搭板所用钢筋外观应顺直，不得有裂纹、断伤、刻痕、表面油污和锈蚀。传力杆钢筋加工应据断，不得挤压切断；断口应垂直、光圆，用砂轮打磨掉毛刺，并加工成2～3mm圆倒角。四、面层施工方案1、测量放样（1）、测量人员用全站仪放出放样点，在两侧基层边缘外设铁桩，在铁桩上标示出按松铺系数计算的面层标高，然后拉线标示。（2）、中间放样点采用全站仪控制，标高由水准测量控制，并和两侧铁桩标高横向拉线调平。（3）、据面层设计标高和基层实测标高，按照试验路段测定的松铺系数放样出面层顶面松铺标高。2、模板的制作及安装水泥混凝土路面的模板全部采用钢模。因为钢模要作为三辊轴滚动的承重导轨，所以钢模必须有足够的刚度，以确保路面的平整度。钢模用9～11mm厚的槽钢加工而成，根据主线和匝道路面厚，采用25下载编辑 专业资料cm高度的槽钢。按设计要求在槽钢上预留拉杆孔。槽钢外侧采用三角架斜撑，打钢筋固定模板，模板安装过程中，除按设计线形和设计标高正确就位外，安装之后的检查调整必不可少。首先，检查通过三角架打路基的钢筋是否稳固，然后用三轴在安装好的模板上空滚1次，以便检测模板是否牢固；其次，检查模板接头是否顺滑，前后两块模板是否有错台。如果有错台或不顺滑的情况，需重新调整；最后，检测模板顶面(包括接头处)是否有凸凹不平的现象，如果有，需用砂轮打磨，确保三轴滚动的平稳性，最终达到路面平整度的要求。3、混凝土的运输混凝土在运输过程中，保持车况良好，运输过程中不得出现漏料、漏浆现象。4、卸料与钢筋设置（1）、混凝土运输车将水泥混凝土运到施工现场时，在施工的另外一幅路面上掉好头倒行至卸料地点，由专人指挥卸料。卸料应到位，严禁碰撞摊铺机和前场施工设备及仪器。卸料完毕后车辆应迅速离开。（2）、按设计路面分块位置，采用前置式设定边缘加强钢筋、补强钢筋网和胀缝板，所有钢筋及胀缝板位置必须准确，支架牢固，按设计要求涂好沥青或防锈漆。（3）、胀缝板的传力杆安装好后，采用预浇方式加以固定，预浇高度以埋住传力杆为宜，并及时用振动棒捣实。（4）、纵向缩缝为假缝，设置拉杆。拉杆中部10cm范围内涂防锈漆，拉杆是直径为14的螺纹钢筋、长70cm，采用机械自动设置，间距为55cm。（5）、路面横向接缝均设传力杆，传力杆应采用R235的光圆钢筋，长度为45cm，间距为30cm，加工断口应垂直、光圆，必须采用锯断，不得挤压切断，用砂轮打磨掉毛刺，并加工成2～3mm圆倒角。在传力杆的一端20cm长的范围涂防锈漆，且涂防锈漆端在相邻板块中交错布置，传力杆搬运过程应防止变形和聚乙烯薄膜的脱落。下载编辑 专业资料（6）、胀缝传力杆涂防锈漆端包裹聚氯乙烯薄膜，并留3cm空隙填纱头。以保证传力杆的准确定位，传力杆采用前置式埋设工艺，最外侧一根传力杆与板边的距离控制在15~25cm.5、三辊轴机的结构及工作原理三辊轴式摊铺机是介于普通小型机械与滑模摊铺机之间的中档机械，由2个驱动器和3根轴组成。第一个驱动器驱动前1根偏心轴转动，完成摊铺和振捣功能；第二个驱动器驱动后2根轴转动，带动整部机器前后移动或中止。偏心轴的偏心距，一般小于0.5mm，轴的振幅等于偏心距。振动轴以2500r/min的速度转动，对混凝土表面施加激振力。偏心轴始终是向后转动的，偏心轴对混凝土表面切削、振动及转动产生的离心力作用将混合料向前推移及绕轴转动。混合料的粘聚力足够大，保持与轴接触时，混合料中的颗粒克服粘性阻力移动。由于颗粒移动速度不同，水泥浆和砂浆向混凝土表面上升，粗集料被压在混凝土内部或离开转动轴周围，实现提浆功能。随着颗粒运动和分离，混合料的粘度也发生变化，靠近轴的内层，以水泥浆为主，粘度较低，运动速度较快；靠近轴的外层，砂浆含量高，粘度增大，运动速度减慢；远离轴的层次，粗骨料含量高，粘度更大，运动速度更慢，其成套技术工艺的核心工序是排式振捣、3轴提浆整平及3m刮尺精平工序。6、滚动、振捣与整平下载编辑 专业资料混凝土大面摊铺完成后，首先开动排式振捣器，对路面混凝土进行均匀振捣。然后开动三辊轴式摊铺机，沿模板反复滚动，三轴式机每滚动一遍，需要专人用4m直尺沿横向将浮浆刮掉，同时需及时清理模板顶端的散落混凝土，保证三辊轴机平稳滚动。三辊轴机滚动的次数，视混凝土振捣的情况而定，振捣后混凝土已比较密实，并且没有过多的浮浆的情况下，可停止滚动三辊轴机。无论何种情况，三轴式摊铺机的滚动次数不少于3次。混凝土的振捣主要靠排式振捣器完成，它主要由一排间距均为40cm、功率为1.1kw的振动棒(可机械升降)构成，以机械自动行进方式推移前进(行走速度为1.2～1.5m／min)。振捣时人工根据情况进行余料处理或补料，确保振捣后混凝土表面基本平整，略高于模板顶。在排式振捣器行进的同时埋设好纵向拉杆。三轴式摊铺机具体操作时，三轴整平机应来回滚压3～4遍，期间人工铲原浆进行找平，再过三轴整平机。经三轴整平机整平，还不能达到规范所规定的平整度要求，待混凝土表面收缩硬化后，进行人工抹面。抹面由专门技术人员操作，采用灰刀进行放射状的平抹。充分保证混凝土路面的平整度和粗糙度是此项工序的关键，而抹面的时间和力度又显得尤为重要，所以该工种的技术人员需要专门的培训。7、混凝土切缝和拉毛混凝土切缝时间必须掌握好，过早切缝会造成混凝土中粗集料脱落，过迟切缝则会产生早期裂缝甚至断板，因此切缝时间应控制恰当。一般控制在施工温度与施工后时间的乘积达到300～400℃·H时开始进行，经试切后决定。切缝时应先每5m下载编辑 专业资料放桩，再弹线放样，并采用定向架引导切割机行走，使切缝直顺。混凝土路面浇注完后，马上可进行人工拉毛。机械磨浆，人工抹面，人工抹平要掌握好表面水份收干度，人工至少要抹平压光三～四遍。拉毛要掌握表面抹平干湿度后，才能进行拉毛，拉毛深度要按图纸要求的表面构造深度沿横坡方向拉毛,一般保证在1.5～2mm以上。交叉路口拉毛要按图纸要求的方向进行拉毛，毛线两边要对直，绝对不能把毛线拉弯拉斜，发现毛线有弯斜的要马上压平返工。切缝，保证路面接缝平直、连续，缩缝使用切缝机切割，切缝工作要等砼强度达到8～12MPa时才能进行切缝。切缝每一幅长度要按设计图纸要求进入弹墨线，弹墨线要顺，从拉毛线沟，进行切割，切割时要保证切缝深度8～10cm，切缝线要确保直线，严禁切缝出现弯弯曲曲现象。8、养生整平后，需及时对混凝土进行养生。混凝土养生到一定的强度后，及时用4m直尺沿路面板块横向、纵向进行平整度检测。养生到28d后，对混凝土路面进行取芯，检测混凝土的强度、密实度和厚度。这些检测项目需及时进行，为下一步的施工提供数据参考，以便改进和优化施工方案。9、砼面层施工工艺流程图下载编辑 专业资料下载编辑 专业资料材料.机械.电力.供水.劳力准备基层检测基准线设置清扫基层水泥,砂,石材料检验,量方配合比设计,试验基层洒水供水池推土机,装载机供料配合比检验.调整外加剂供应混凝土搅拌供发电传力杆.拉杆平整道路混凝土运输油料供应混凝土卸料混凝土布料混凝土摊铺后置胀缝制作后置工作缝制作作粗细抗滑构造制作路面养护锯缝路肩接头施工灌缝填料路面性能检测竣工验收开放交通打拉杆前置胀缝支架.钢筋网前置传力杆支架.后置DBI.钢筋网桥面和桥头钢筋网安装胀缝板传力杆边部接缝修整拉毛机人工拉槽供水车抹面抄平麻布拖毛硬刻槽覆盖洒水养护洒水车喷养护剂养护剂喷雾器塑料膜.麻袋.稻草.砂发电机.锯缝机平整度.强度.板厚接缝抗滑.标高.几何线形灌缝机填缝料恢复覆盖人工施工路肩及路缘石摊铺机下载编辑 专业资料五、质量、安全、环境保证措施1、质量保证措施1）、质量保证体系施工过程中要经常进行以下几个方面的检测：（1）、钢筋检测：钢筋数量、规格、型号符合设计要求，表面清洁、无锈蚀，安设牢固、位置准确、无变形。（2）、坍落度检测：坍落度符合规范要求。（3）、标高检测：摊铺完成的砼表面标高符合设计要求。（4）、砼路面外观检测：表面平整，侧面无塌边、无蜂窝。硬刻槽均匀、直顺、深浅一致。（5）、养生检测：水分喷洒均匀，薄膜覆盖及时、严密。2）、质量保证体系（1）、质量管理目标项目施工总目标——确保本工程质量达到精品工程、环境优美。项目分项目标———工程质量：精品工程文明施工：文明施工标准化工地安全生产：安全达标工程（2）、质量保证体系框图质量保证体系详见“质量保证体系框图”。下载编辑 专业资料质量保证体系技术责任制奖惩制度岗位责任制度保证产品检查评定质量目标保证体系经理部创优规划分项质量目标分解工程队落实计划制定对策措施目标任务落实施工班组个人安质科组织评定经理组织审定实现优质产品全员参与组织保证体系经理领导组、质检工程师工程队长ＱＣ小组班组长班组质检员质量管理总目标生产过程保证体系施工组织设计工程队长技术保证施工方法工艺保证人员保证物资机械设备保证质量检查保证体系质量检查机构质量检查程序原材料检查试件检查外购件检查工序质量检查制定技术工作制度、工作标准技术保证体系总工程师技术工作责任制技术部门工地试验室技术专业学习技术工作标准化技术标准技术规范招标文件设计资料经济保证体系奖惩制度工料机包干质量评定实行考核经济责任制信息反馈奖惩兑现下载编辑 专业资料（3）、思想保证体系1）、用全面质量管理的思想、观点和方法，使全体人员真正树立起强烈的质量意识。2)、提高参加施工的全体人员的基本素质，加强职业道德教育和业务技术水平，增强意识，树立“质量第一”的观点。3)、重实效，树立“一切为用户服务”的观点，做到面向“用户”、了解用户”、研究“用户”，全心全意为“用户”服务，以达到提高工程质量的目的。3）、确保工程质量措施（1）组织制度保证措施1)建立健全各级全面质量管理与质量保证体系，成立以项目经理为首的全面质量管理领导小组，积极开展全面质量管理活动，优化施工工艺，提高工程质量，争创优质工程。2)成立以总工程师为组长的质量检测小组，配齐专职质检工程师、质检员，施工安全质量监察员，制定相应对策和质量岗位责任制，推行全面质量管理和目标责任管理，真正使创优计划落到实处。3)建立严格的质量管理制度，实行质量一票否决权，坚决杜绝违章违规蛮干现象发生，并在施工中加强检查落实，做到工程质量“全过程、全方位”监控，定期检查，奖优罚劣，对工程质量达不到要求的，坚决返工重做。4)施下载编辑 专业资料工过程中自觉接受监理单位和建设单位的质量监督，进行自检、互检、交接检，并定期不定期地组织质量大检查，严格奖罚制度，确保创优目标的实现。5)按照十二项质量制度:即设计文件审核制；开工报告审批制；测量双检复核制；技术交底制；隐蔽工程检查签证制；工程试验制；材料进场质检制；定期质量检查制；变更设计报批制；工程质量评定制；质量事故报告制；验收计量质量审核制进行规范化管理。6)加强质量经常性的检查，建立质量检查程序。坚持质量工作：四大检查制度：开工前检查、施工中检查、隐蔽工程检查、定期检查。质量“三检”制：自检、互检、专检；质量“三工序”制：检查上道工序质量，保证本道工序质量，创造或提供为下道工序的质量的条件。7)实行工程质量挂牌管理，将工程规模，开工日期，质量目标，岗位负责人一一明示，以利于增强透明度和责任感。（2）、技术保证措施1)工程开工前，向业主和监理工程师递交实施性施工组织设计，分项工程开工前向业主和监理工程师递交施工方案，并按审批的施工组织设计组织落实。2)测量资料须经过多人复核，交项目总工程师审核后报监理工程师批准，现场测量基线、水准点及有关标志须进行定期复测检验，确保测量精度符合规范要求。3)工地设立常规的能满足工程需求的工地试验室，配备完善的试验、计量设备，建立严密的检查制度和检查程序，组织有责任心、业务过硬的人员专职负责。下载编辑 专业资料4)严格按照施工规范、施工操作程序组织施工，项目上场后立即结合工程特点和创优计划，制定各类工艺和技术质量标准细则。5)坚持设计文件图纸分级会审和技术交底制度。每份图纸必须经过两名以上技术干部审核并填写审核意见，最后由总工程师审核确定。在严格审核的基础上由技术人员向施工单位进行四交底：施工方案交底，设计意图交底，质量标准交底，创优措施交底，并做好记录。6)技术资料和施工控制资料详实，能够正确反映施工全过程并和施工同步积累，同时满足竣工验交的要求。我们在施工中完全以经理部质量管理领导小组为质量保证体系。按合同条款及技术规范的要求在施工的全过程中检查和控制质量，负责对图纸、施工方案、施工技术进行交底，根据技术规范解决图纸上的问题，制定施工方案和安排施工进度，保证以最佳的施工方案和进度施工。4）、影响平整度的关键措施(1)混凝土的拌和质量原材料尤其是碎石的级配要稳定，对碎石的强度、风化度、含泥量、含(石)粉量等指标要加强抽检频率，及时清除不合格的材料。严格按中心试验室批准的配合比进行拌和，并对采用的大型拌和设备进行定期检测，检查自动计量系统的准确性。根据路面施工现场反馈的信息，及时调整拌和的用水量，以确保拌和后混凝土的质量以及所要求的坍落度。(2)模板的质量下载编辑 专业资料考虑到三辊轴摊铺机开动时，自重、振动力和操作人员的重量可达到5t左右，所以，对模板的质量及稳定性的要求就显得尤为重要。诸如在混凝土摊铺前用三辊轴摊铺机在模板上空滚，以检测模板安装是否稳固；另外，对模板接头的检查处理也作为准备工作的重点。这项工序主要检查模板接头是否平顺，否则进行调整或用砂轮机进行打磨。施工过程中，三辊轴在模板上滚动之后，需及时清理粘在模板顶面的浮浆和混凝土，以保证三辊轴摊铺机平稳滚动。(3)混凝土摊铺的均匀性和平整度在施工现场的混凝土摊铺过程，必需有施工管理人员及监理旁站。自卸车卸料之后，采用挖掘机与人工结合的摊铺方式。为避免破坏混凝土的稳定性，挖掘机不能挖料在空中抛洒，只能平推；同时由管理人员和监理指导工人用大块板材平推混凝土，坚决杜绝用铁锨等撒铺混凝土，以免离析。考虑到机械振捣、提浆、整平等因素的影响，摊铺时预先摊高5cm左右，以确保混凝土振捣密实和振捣平整。另外，三辊轴摊铺机的操作人员，必须经过培训，并尽量用熟练的技术工，确保三辊轴平稳滚动，并同时要求机械修理人员现场待命，一旦机械出现故障，及时排除，保证混凝土路面施工的连续性。(4)浮浆的清理和补料下载编辑 专业资料三辊轴摊铺机每滚动一遍，需要专人用4m直尺沿横向将浮浆刮掉，然后及时将面层上高起的余料清除，并对低洼的地方进行补料，补料的高度需高出模板1～3cm，以确保混凝土振捣密实和振捣平整。(5)人工精平经三轴整摊铺机滚动后，混凝土路面还不能达到规范所规定的平整度要求，还需进行人工精平。待混凝土表面收缩硬化后，进行工精平抹面。精平抹面的时间掌握非常关键，需在现场反复试验总结。抹面由专门培训并有一定工作经验技术人员操作，采用灰刀进行放射状的平抹。此项工序是控制混凝土路面平整度和粗糙度关键，工作要求需精益求精。2、安全保证措施在项目部的统一指挥下，各工班设立专职或兼职安全员，及时发现和排除安全隐患，并制定严格的安全措施。安全工作是工程质量和进度效益的保证，应以防范为主，防范于未然，不可放松安全工作的开展和坚持。其保证体系详见“安全生产保证体系框图”下载编辑 专业资料安全责任制安全奖罚条例安全技术措施安全管理制度工班兼职安全员提高安全意识奖罚兑现安全工作体系安全控制安全检查安全领导组组长：项目经理副组长：项目副经理、总工程师组员：工区长、经理部各业务部部长规范现场设施规范施工作业规范生活作业定期进行检查进行专业检查进行日常检查系统安全教育上岗前安全教育安全技术培训规范生产管理消除事故隐患实现安全生产提高预测预防能力建设安全标准化工地各施工队负责人安全技术教育下载编辑 专业资料3、环境保护环境保护是我国的一项基本国策，我公司将成立以项目经理任组长的环境保护领导小组，配备一定数量的环保设施和技术人员，并与当地政府和环保部门联合协作，采用各种有效措施，扎扎实实抓好环境保护工作。1）、环境保护目标依据“预防为主，防止结合”的原则，使本单位达到：“环保达标单位”。2）、环境保护体系环境保护体系见“环境保护体系框图”。下载编辑 专业资料环境保护体系框图项目经理项目副经理项目总工程师提供环保资金检查环保记录施工现场环保检查监督环保方案实施供应环保物资施工实施环保方案机械物资部中心试验室施工技术部安全环保部计划财务部施工工程队环保管理员制定环保方案责任人：工程队长责任人：试验主任责任人：安环部长责任人：物资部长责任人：财务部长责任人：技术部长责任人：环保员下载编辑 专业资料3）、环境保护措施（1）、在施工过程中要遵守和执行国家及地方的有关环保法规，对全体人员进行环保法规教育，使所有人员牢固树立环保意识，自觉遵守环保规定。（2）、在乡村附近施工时，尽量避免使用嗓音太大的施工机械，确需使用时，应采取措施，降低嗓音的音量，以免影响当地群众正常的生活和休息。合理安排施工作业时间，尽量降低夜间车辆出入频率。夜间施工不安排噪音很大的机械。（3）、在施工期间，对易飞扬的粉尘料在运输和堆放时进行覆盖和必要的洒水处理，降低粉尘对环境造成的污染。（4）、施工中的各种废弃物设立固定堆放地点，不得乱扔，如边坡处。（5）、施工现场不得焚烧含有有害物质的废料，报废材料或施工中返工的挖除材料立即运出现场进行处理。（6）、所有临时工程及临建设施、临时弃土场，都要在工程全部完工后清除并恢复原貌，进行复耕处理。（7）、施工场地和运输道路经常洒水防护，尽可能防止灰尘对生产人员和其它人员造成危害及对环境的污染。4、文明施工措施1）、设制施工名牌在施工现场设置正式标牌（书写工程名称、合同段名称、建成时间、设计单位、施工单位、监理单位、工程造价、项目经理、技术负责人、监理负责人姓名等）。下载编辑 专业资料2）、佩证上岗驻地管理人员、施工现场人员一律佩证、挂牌上岗，上岗期间一律穿着整齐，并主动接待前来现场了解、检查、视察的所有人员、介绍有关问题和情况。下载编辑'
