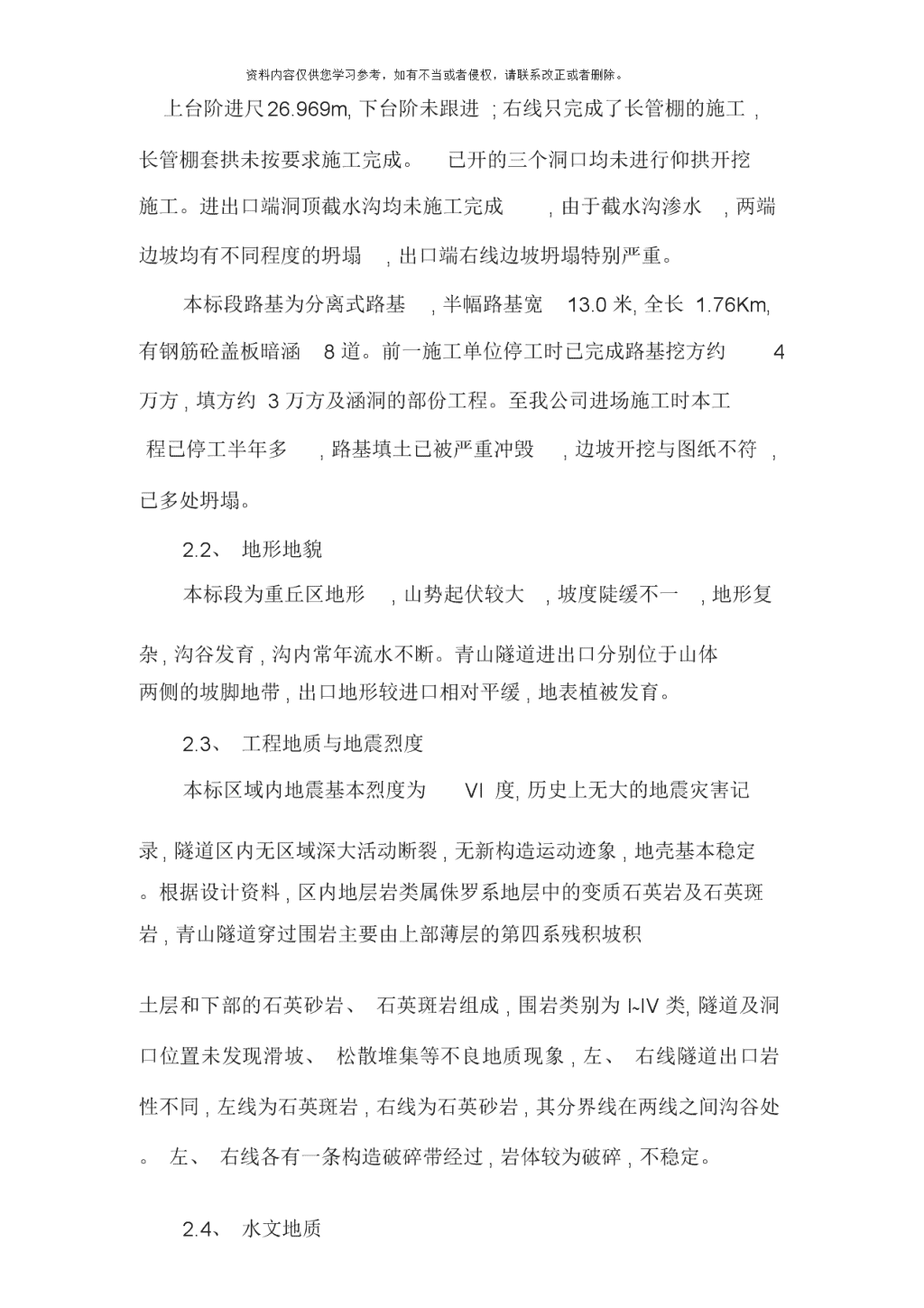

'资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。第一章:编制依据1、《青山隧道施工图设计》、《C9标段两阶段施工图设计》;2、广惠C段第9合同段承包合同;3、现行有关公路隧道的设计、施工有关规范、规程及验收标准;《锚杆喷射砼支护技术规范》等。4、我公司现有技术水平和机械装备能力。5、青山隧道停工后现场实际状况。第二章:工程概况2.1、概况本标段位于广东省惠东县白花镇,全长1.76Km,包括青山隧道、约1.3Km路基及盖板涵。青山隧道位于惠东县白花镇新民村南约500米的山体中,为上下行分离式的四车道高速公路隧道,最大埋深约80米。左线隧道起讫桩号为ZK146+525~ZK146+980;全长455m,设计纵坡为-0.5%的单向坡。小金口端洞口设计高程71.477米,凌坑端洞口设计高程69.327米;右线隧道起讫桩号为YK146+535~ZK146+995;全长460m,设计纵坡为-0.5%的单向坡。小金口端洞口设计高程71.047米,凌坑端洞口设计高程68.747米。左、右线隧道均位于平曲线上,左线平曲线半径为5000米,右线平曲线半径为6800米,路线横坡为2%。青山隧道前一施工单位为长大四公司,由于质量等方面的原因于4月底停工,停工时小金口端左线上台阶已进尺29.973m,下台阶进尺约2m;小金口端右线上下台阶均进尺51.482m。凌坑端左线 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。上台阶进尺26.969m,下台阶未跟进;右线只完成了长管棚的施工,长管棚套拱未按要求施工完成。已开的三个洞口均未进行仰拱开挖施工。进出口端洞顶截水沟均未施工完成,由于截水沟渗水,两端边坡均有不同程度的坍塌,出口端右线边坡坍塌特别严重。本标段路基为分离式路基,半幅路基宽13.0米,全长1.76Km,有钢筋砼盖板暗涵8道。前一施工单位停工时已完成路基挖方约4万方,填方约3万方及涵洞的部份工程。至我公司进场施工时本工程已停工半年多,路基填土已被严重冲毁,边坡开挖与图纸不符,已多处坍塌。2.2、地形地貌本标段为重丘区地形,山势起伏较大,坡度陡缓不一,地形复杂,沟谷发育,沟内常年流水不断。青山隧道进出口分别位于山体两侧的坡脚地带,出口地形较进口相对平缓,地表植被发育。2.3、工程地质与地震烈度本标区域内地震基本烈度为VI度,历史上无大的地震灾害记录,隧道区内无区域深大活动断裂,无新构造运动迹象,地壳基本稳定。根据设计资料,区内地层岩类属侏罗系地层中的变质石英岩及石英斑岩,青山隧道穿过围岩主要由上部薄层的第四系残积坡积土层和下部的石英砂岩、石英斑岩组成,围岩类别为I~IV类,隧道及洞口位置未发现滑坡、松散堆集等不良地质现象,左、右线隧道出口岩性不同,左线为石英斑岩,右线为石英砂岩,其分界线在两线之间沟谷处。左、右线各有一条构造破碎带经过,岩体较为破碎,不稳定。2.4、水文地质 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。区域内地表水系不发育,以大气降水为主沿岩层裂隙渗入地下形成裂隙水,向地形低的沟谷排泄。地下水无色、无嗅、无味,PH值为7.0~7.2之间,对混凝土无侵蚀性。2.5、技术标准设计荷载:汽车—超20,挂车—120路基净宽:(0.75+3.0+2×3.75+3.5+2×3.75+3.0+0.75)m=26.0m隧道净宽:(0.5+0.5+2×3.75+0.5+0.5+0.75)m=10.25m(单座隧道)设计横坡:2%隧道净高:5.0m设计行车速度:80km/h路面基本照明亮度:6.0cd/m2Co允许浓度:150ppm2.6、工程数量见附表所示。第三章:施工准备3.1组织机构与工区划分本标段设立一个施工项目部,具体负责隧道、路基施工的日常工作和技术、质量、安全管理等事宜(见组织结构图)。分两个工区,即小金口端工区和凌坑端工区;五个作业面,即每个区的左、右线洞口及路基工程(含涵洞)施工。3.1.1青山隧道项目部组织管理结构 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。组织管理结构长大公路工程有限公司第五分五公司青山隧道503项目部项目经理、书记、项目副经工经质机安综程营检材保合测合隧隧路试材机财劳行安卫道道基资全量同验料务务生3.2、三通一平施、政、3.2.1、场地布置由于青山隧道是本标段主体工程,因此进行施工场总体布置时主要以有利于隧道施工为原则。根据我公司进场时本工程实际情况,把本标段项目经理部设在凌坑端,以利于加强对整个标段的施工管理。施工场地布置图见附图1。3.2.2、施工便道 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。在原施工单位施工便道基础上,作加宽和铺设泥结碎石路面,以满足施工需要。3.2.3、工程用水隧道两端均利用山脚处浅层地表水经升压至高山水池往下装引水管,作为工程施工用水;水池的容量为100立方米。同时打井吸取深层地下水作为生活用水及枯水期施工用水的补充水源。3.2.4、工程用电隧道进口端安装一台400KVA露天临时变压器,出口端安装一台600KVA露天临时变压器,另外,为防止停电意外,在两端工区均配备一台250KVA柴油发电机组作为应急电源。3.3、劳动力组织与任务划分现有的经验表明,本隧道正常施工时,开挖进度可达30米/月。根据原施工单位在隧道两端均已开口的实际情况,在小金口端和凌坑端设置两个施工队伍共同双向掘进,即每个施工队各负责两端左右线隧道的施工。第一工程队150人,技术员7人,负责小金口端隧道洞口段工程、洞身的开挖、初期支护、二次衬砌、装饰工程施工;第二施工队负责凌坑端隧道施工,其人数和作业工序与第一工程队相同。路基施工队80人、技术人员5人同时进行两端的路基土方、涵洞、边坡防护、排水工程的施工。(劳动力见表1)每工程队施工劳动力组织情况表表1工种每台班人数台班人数小计备注风钻手/爆破手16232空压机手236拱架及钢筋网制安6212装载机操作员133自卸车339挖掘机122 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。机电及制作班23123锚喷支护10220杂工班5315防水板安装及砼浇筑30130合计1503.4、机械设备安排(见主要机械设备表)主要机械设备配置表表2用途名称规格产地生产价格/台功率数量备注能力(万元)开空压机XP900中国20m3/min2台10m3/min挖空压机XP900中国4台凿岩机40台出装载机ZL40中国3台挖掘机PC200-32台碴自卸车8t6台通风轴流式通风机DKJ-N010中国4台供抽水机120m扬程中国10m3/h2台排4台水潜水泵单轨龙门吊1套冷弯机LW6001台砼喷射机PZ-5中国8台支砂浆拌和机4台护注浆泵CZJ-304台、7.5m3/h衬干料拌和站2套砌砼拌合站自动中国15m3/h2套二次衬砌台车自制2台防水板施工平台4台砼输送泵HBT60中国60m3/h3台主要机械设备配置表(一)续表2用途名称规格产地生产价格/台备注功率数量能力(万元)供变压器600KVA2台电低压变压器8台 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。发电机250KW2台轮式装载车ZL-40100KW2台推土机802KT250KW2台东方红挖掘机PC2002台路自卸汽车5T12台基振动式压路机BM2122台工程洒水车LS10-5E2台平地机FWF0152台吊机12T1台拌和机JZC7502台修砂轮机S3SL-4004台GCA100/理充电机2台CM10设万向摇臂钻Z3040×16Ф401台备台钻Z515-2Ф151台振捣器附着式24台其振捣器抽入式20台4台它手提压刨设木工压刨床2台备工具车五十铃1台工具车的士头1台钢钢筋调直机GF4-101台CW40筋钢筋弯曲机1台加钢筋切割机1台工交流电焊机BX1-31510台第四章:隧道工程施工4.1、施工方法4.1.1、施工程序根据青山本标段停工时的实际施工状况,青山隧道原则上安排进出口两端同时施工,考虑到青山隧道已停工半年多,进洞施工前应对已完成的工程进行全面检查,对有隐患的部位采取加固措施。小金口端左线先将下台阶跟进到掌子面,再转换为短台阶开挖,仰拱开挖施工亦同时跟进;小金口端右线则必须先进行仰拱开挖施工,明洞施工和二次衬砌同时跟进,以保证洞口的安全。凌坑端左线先'
