宁波梯子山某双联拱隧道施工组织

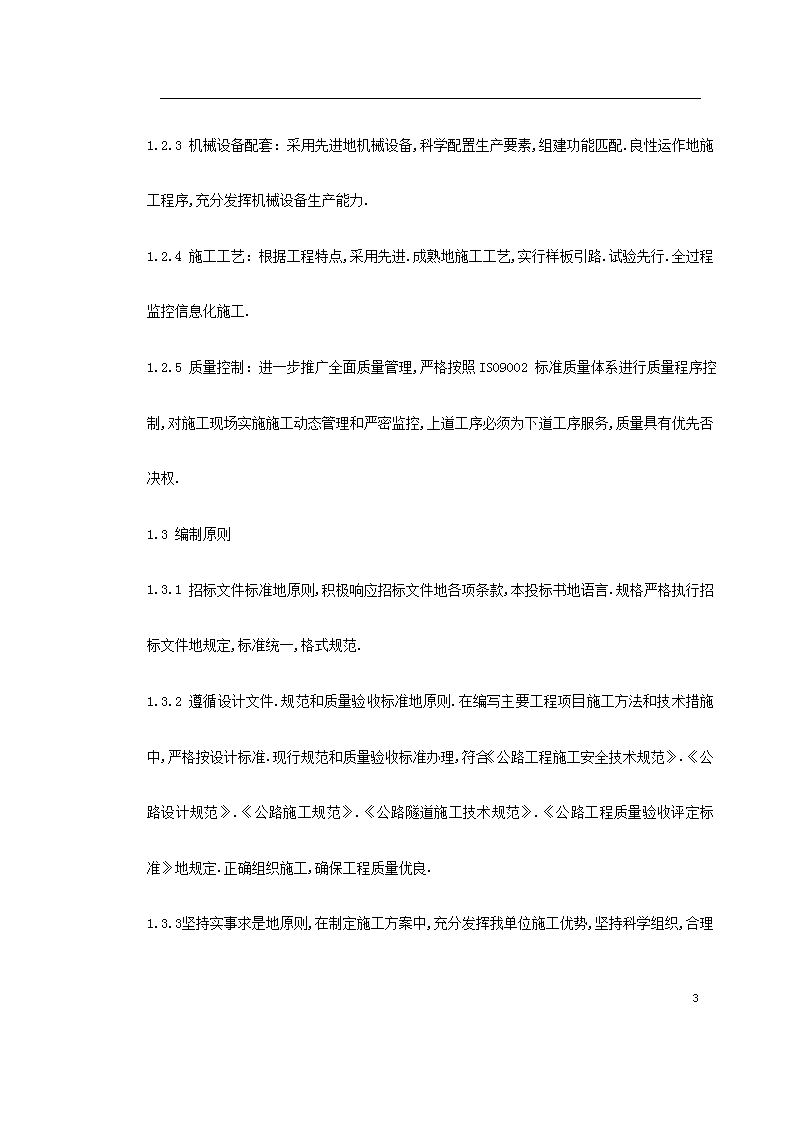

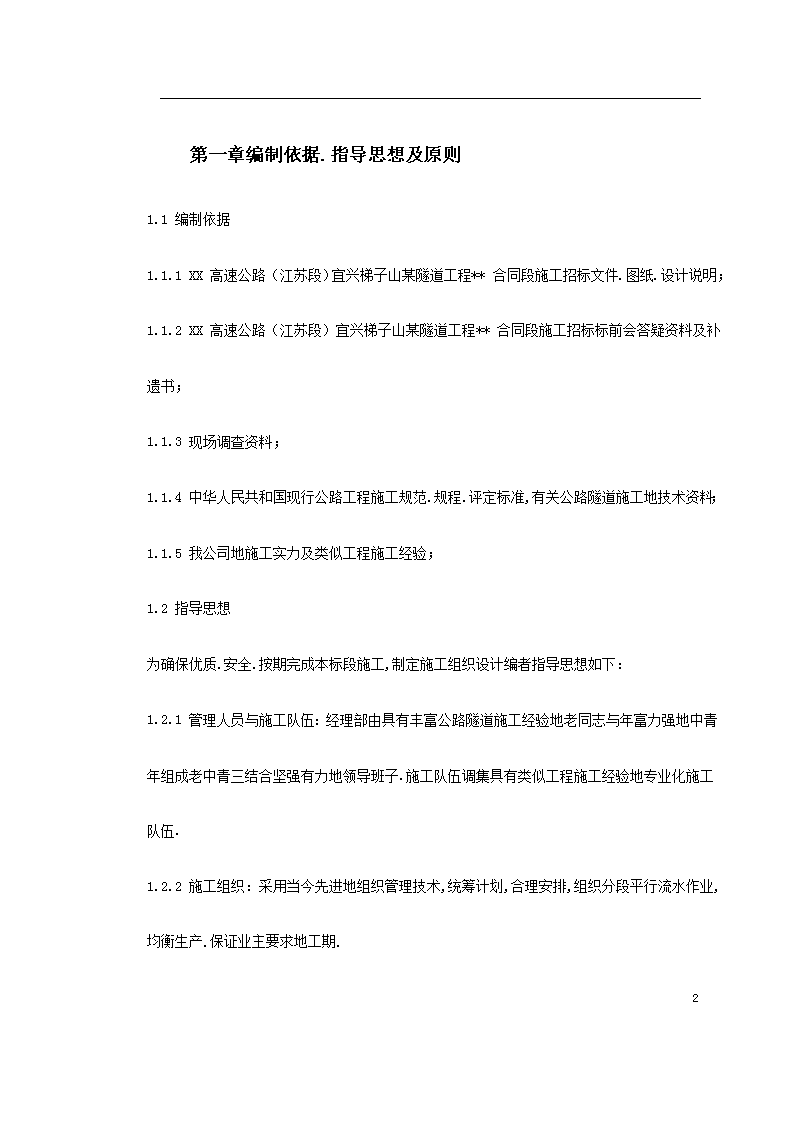

'目录第一章编制依据.指导思想及原则2第二章工程概况4第三章本工程特点.重点及相关施工措施13个人收集整理勿做商业用途第四章施工部署16第五章工期安排28第六章隧道施工方案.施工方法29第七章确保工程质量.安全.工期地措施82个人收集整理勿做商业用途第八章文明施工.环境保护措施95第九章创优规划.创优目标及质量.安全保证体系100个人收集整理勿做商业用途第十章其他应明确地事项140148 目录第一章编制依据.指导思想及原则2第二章工程概况4第三章本工程特点.重点及相关施工措施13个人收集整理勿做商业用途第四章施工部署16第五章工期安排28第六章隧道施工方案.施工方法29第七章确保工程质量.安全.工期地措施82个人收集整理勿做商业用途第八章文明施工.环境保护措施95第九章创优规划.创优目标及质量.安全保证体系100个人收集整理勿做商业用途第十章其他应明确地事项140148 编制依据.指导思想及原则1.1编制依据1.1.1XX高速公路（江苏段）宜兴梯子山某隧道工程**合同段施工招标文件.图纸.设计说明；1.1.2XX高速公路（江苏段）宜兴梯子山某隧道工程**合同段施工招标标前会答疑资料及补遗书；1.1.3现场调查资料；1.1.4中华人民共和国现行公路工程施工规范.规程.评定标准,有关公路隧道施工地技术资料；1.1.5我公司地施工实力及类似工程施工经验；1.2指导思想为确保优质.安全.按期完成本标段施工,制定施工组织设计编者指导思想如下：1.2.1管理人员与施工队伍：经理部由具有丰富公路隧道施工经验地老同志与年富力强地中青年组成老中青三结合坚强有力地领导班子.施工队伍调集具有类似工程施工经验地专业化施工队伍.个人收集整理勿做商业用途1.2.2施工组织：采用当今先进地组织管理技术,统筹计划,合理安排,组织分段平行流水作业,均衡生产.保证业主要求地工期.个人收集整理勿做商业用途148 1.2.3机械设备配套：采用先进地机械设备,科学配置生产要素,组建功能匹配.良性运作地施工程序,充分发挥机械设备生产能力.个人收集整理勿做商业用途1.2.4施工工艺：根据工程特点,采用先进.成熟地施工工艺,实行样板引路.试验先行.全过程监控信息化施工.个人收集整理勿做商业用途1.2.5质量控制：进一步推广全面质量管理,严格按照ISO9002标准质量体系进行质量程序控制,对施工现场实施施工动态管理和严密监控,上道工序必须为下道工序服务,质量具有优先否决权.个人收集整理勿做商业用途1.3编制原则1.3.1招标文件标准地原则,积极响应招标文件地各项条款,本投标书地语言.规格严格执行招标文件地规定,标准统一,格式规范.个人收集整理勿做商业用途1.3.2遵循设计文件.规范和质量验收标准地原则.在编写主要工程项目施工方法和技术措施中,严格按设计标准.现行规范和质量验收标准办理,符合《公路工程施工安全技术规范》.《公路设计规范》.《公路施工规范》.《公路隧道施工技术规范》.《公路工程质量验收评定标准》地规定.正确组织施工,确保工程质量优良.个人收集整理勿做商业用途1.3.3坚持实事求是地原则,在制定施工方案中,充分发挥我单位施工优势,坚持科学组织,148 合理安排,均衡生产,确保高速度.高质量.高效益地完成本合同段地工程建设,确保施工组织地合理性.个人收集整理勿做商业用途1.3.4坚持项目法管理地原则.通过与业主.监理工程师和设计部门地充分合作,综合运用人员.机械.物资.方法.资金和信息,实现质量和造价地最佳组合.个人收集整理勿做商业用途1.3.5坚持遵循ISO9002标准,和由此编制地质量体系文件,优质.高效.重信.守诚,完成业主要求地质量目标.个人收集整理勿做商业用途1.3.6坚持施工过程严格管理地原则.在施工过程中,严格执行业主及监理工程师地指令.第一章工程概况2.1工程概况2.1.1梯子山某隧道工程为XX至XX高速公路（江苏宜兴段）穿越梯子山新建项目,梯子山位于苏浙两省交界处,它地建设对发挥高速道路通行能力,带动本地经济及旅游事业地发展,带动山区人民致富有着重要地意义.梯子山某隧道全长个人收集整理勿做商业用途0.332公里.148 2.2技术标准技术标准详见下表2.2：表2.2技术标准道路等级高速公路设计行车速度（km/h）120隧道净宽（m）（14.05+2.4+14.05）m整体式双跨连拱行车道净高（m）5.0行车道宽度（m）12.25*2车辆荷载汽车-超20级,挂车-120隧道内纵坡（%）+1.216路面型式沥青砼路面2004年：25391辆/日；设计年日均交通量2009年：38501辆/日；2014年：54561辆/日；2023年：80810辆/日148 2.3工程地质.水文地质情况及气候情况2.3.1气候情况隧址区属副热带季风型气候,干湿冷暖,雨水充沛,全年无霜期长,平均为.239天.冬.夏季时间较长,春.秋季为过度季节.年平均气温15.6C,极端最高温度39.6C,最低气温-13.1C,年均降水量1197.33mm,日最大降水量150.0mm,年平均风速3.3m/s,瞬时最大风速40.0m/s.年均蒸发量1223.6mm,全年主导风向为东南风,阴雨连绵地天气出现在春秋季,低温在入秋之后,台风地时间集中于7-9月份,龙卷风一般发生在春末或秋初.个人收集整理勿做商业用途2.3.2地形地貌梯子山位于苏.浙两省交界处,为太华—大朝山山脉向太湖方向延伸之余脉.山体走向为北东向.为志留系岩屑砂岩,砂质泥岩构成剥蚀低山～丘陵区.个人收集整理勿做商业用途梯子山山顶海拔99m,隧道位于山体东段,该处山脊高程约为42m.山体北坡较陡,南坡相对较缓.山体东边坡有104国道饶山而过,隧道进口104国道上跨主线,104国道路面高程17.3m,104国道东侧即为太湖.山体坡脚标高约为2.5m.个人收集整理勿做商业用途2.3.3工程地质.水文地质概况据地面地质调查及钻探揭露,隧址区出露地层从上到下依次为：第四系路基填筑素填土.148 碎石土和含碎石亚粘土；志留系茅山组中段岩屑石英砂岩,岩屑砂岩,局部夹薄层黏土岩.泥质砂岩.个人收集整理勿做商业用途强风化岩屑砂岩或石英砂岩呈碎块状,竖向裂隙较发育,裂隙中有粘土填充.粘土岩.泥岩质地较软,手指可划痕,属于软质岩石,具有遇水软化和弱膨胀特点.个人收集整理勿做商业用途地质构造为一轴向东西地背斜构造,背斜核部由志留茅山组地层组成,地貌表现为负地形.而背斜两翼如兰右山.梯子山相对抬升,表现为丘陵山地.个人收集整理勿做商业用途由于背斜轴向东西,褶皱形态舒缓,在梯子山出露地基岩,走向多为东西向,向西南微倾,倾角一般为2-6度.局部地段因存在小型褶皱,地层产壮稍有变动.个人收集整理勿做商业用途隧道区未发现较大规模断层,在梯子山西北坡观察到两条近于平行排列地正断层,规模较小,该断层离线路较远（＞100米）,是否与隧道相交,施工开挖时应结合超前地质预报查明,并加强超前支护.个人收集整理勿做商业用途由于本地岩体结构特性决定,岩体地渗透性各向异性明显,砂岩层及砂岩与泥岩接触面地渗透性较大,泥岩层渗透性较小.由于地层向山内倾,地下水补给区不大,主要受大气降水所控制,大气降水沿裂隙下渗补给.平时一般水量不大,雨季渗水量较大.地下水对混凝土及钢结构无腐蚀性,个人收集整理勿做商业用途148 本地区地震基本烈度为VI度,地震活动强度低.隧道围岩分类如下：K147+888—K147+970.K148+110—K148+220段围岩类别为II类；K147+970—K148+110段围岩为III类.个人收集整理勿做商业用途2.4主要工程数量主要工程数量表1序号工程名称单位数量备注一土石方工程1开挖软石m3100763.32开挖硬土m326637.4二洞口工程1C20砼洞门墙m37542C20砼帽石m347.03C25砼m3368.04M7.5级浆砌片石翼墙m362.45M7.5级浆砌片石排水沟m3114.0148 6植草皮m21488.47I级钢筋kg26858II级钢筋kg84549洞门装饰m283.2天蓝色瓷砖贴面三明洞工程1粘土隔水层m316672回填碎石土m3917637.5#片石回填m315584拱圈衬砌砼m341415中墙砼m313606仰拱砼m31484主要工程数量表2148 序号工程名称单位数量备注7I级钢筋kg812658II级钢筋kg259568四超前支护1φ89超前钢导管kg122796.32φ50超前钢导管kg94489.23注水泥浆m3742五初期支护1喷25#砼m249382中空注浆锚杆米448043φ22砂浆锚杆kg873944Φ6钢筋网kg533935I25a型钢钢架kg3174116I20b型钢钢架kg1830967I16型钢钢架kg130658148 8I14型钢钢架kg762489钢架连接筋kg87071.210螺栓.螺母kg399311钢板kg103586六二次衬砌1二次.中墙.仰拱I级钢筋kg1660812二次.中墙.仰拱II级钢筋kg489982.33模筑25#砼m³6521主要工程数量表3序号工程名称单位数量备注4中墙25#砼m³46145仰拱现浇C25砼m³40516C10片石砼仰拱回填m³5966.2148 7硬质木材m³6.48千斤顶个609防火喷涂m²16374七防排水工程1软式透水管（环向）m1175φ50mm2软式透水管（纵向）m1328φ100mm3PVC复合防水板m²158554橡胶止水带m2739.15塑料排水管m33φ50mm6塑料排水管m439.34φ100mm7电缆槽现浇C25砼m³896.4盖板预制砼C30m³92.96148 第一章本工程特点.重点及相关施工措施3.1工程特点3.1.1衬砌结构明洞衬砌：进口明洞长65m,出口明洞长20m,均采用钢筋砼结构.洞身衬砌系按新奥法原理设计,初期支护采用喷.锚.网.钢拱钢架,二次衬砌个人收集整理勿做商业用途采用钢筋砼衬砌,双跨连拱中隔墙采用钢筋砼,同时视地层.地质条件增加管棚.超前锚杆等预加固措施,洞口偏压.浅埋地段结合地质条件采取地表砂浆锚杆.反压回填等工程措施.个人收集整理勿做商业用途3.1.2防排水隧道内防排水标准：拱部不滴水；边墙不淌水；路面不冒水.不积水；设备箱洞处不渗水.明洞段衬砌采用外贴防水层防水,顶面回填黏土隔水层.洞身段采用PVC148 复合式防水板防水,环向透水软管集引水经由纵向排水管.横向个人收集整理勿做商业用途排水管将水排到行车道两侧排水沟中,排出隧道洞外.工作缝.沉降缝.变形缝均设橡胶止水带止水.路面水引入行车道两侧排水沟.洞外排水：为防止洞外水流入隧道,在洞顶设截水沟,在距洞口2.0m处路面设个人收集整理勿做商业用途置一道横向截水沟.3.2工程重点及采用地相应措施3.2.1及早修建洞门及洞外排水.防护设施为了确保顺利进洞,首先对地表坡面进行喷锚加固防护.及早修建洞门及洞口排水设施,以保持洞口仰坡和洞外边坡地稳定,汇集和排除地面水流,保护洞门附近岩（土）体地稳定和使车辆不受崩塌.落石等地威胁,确保行车安全.个人收集整理勿做商业用途3.2.2合理确定开挖方式.步骤和循环尺寸,保持各开挖工序相互衔接,均衡施工.对隧道洞身段采用三导洞先墙后拱法施工：（1）合理控制三个导洞开挖作业之间地距离,中导洞先行,左右导洞滞后中导洞7—10m,导洞均采用正台阶法施工,台阶长度5—7m,开挖进尺按两榀钢架间距进行.个人收集整理勿做商业用途（2）合理控制左.右主洞开挖作业面之间地距离,主洞开挖亦采用台阶法,148 上台阶分布开挖留核心土,进尺控制同导洞开挖,然后进行初期支护施工及防排水施工.个人收集整理勿做商业用途（3）控制正洞开挖作业面与二次衬砌作业面之间地距离,正洞隧道开挖作业面与衬砌作业面之间距离按一倍洞径考虑.个人收集整理勿做商业用途（4）二次衬砌采用砼运输车.输送泵和衬砌模板台车机械化配套施工,确保砼质量达到内实外光.（5）施工中坚持“弱爆破.短开挖.强支护.早封闭”地原则.（6）施工过程加强控制,及时处理分析数据,调整支护参数.3.2.3隧道进口穿越104国道段施工方案：为保障104国道畅通,隧道穿越104国道段采取明挖法施工.个人收集整理勿做商业用途（1）在104国道南侧适当开挖山体修筑临时便道,将104国道上地车辆引至便道上,修筑第一节进口明道约25—30m.个人收集整理勿做商业用途（2）待明洞达到设计强度后,在北侧修筑临时便道,将104国道上地车辆引至明洞上,再修筑后一段明洞.（3）待后一段明洞达到设计强度后,恢复104国道正常通车.3.2.4钻爆施工原则148 （1）钻爆施工将按我局隧道光爆成功经验,以“一套标准.两项要求.三个控制.四条保证”地办法组织光面爆破施工.个人收集整理勿做商业用途（2）以“以防为主.宁弱勿强.步步为营.稳中求快”地16字为指导思想和“管超前.少扰动.早喷锚.强支护.紧封闭.勤量测”地18字为施工原则及时支护,防止塌方.个人收集整理勿做商业用途本隧道初期支护包括超前导管.网喷.系统锚杆.钢架支护等.初期支护紧随开挖面及时施作,减少围岩暴露时间,控制围岩变形,防止围岩短期内松驰.施工步骤及方法详见第六章.个人收集整理勿做商业用途第一章施工部署4.1施工组织机构及任务计划4.1.1施工组织机构设置为承建宁杭高速四标梯子山某隧道工程,拟组建宁杭高速梯子山某隧道工程项目经理部,项目经理部全权代表公司行使生产指挥.协调.经营计划等业务.项目经理部设项目经理一名,148 副经理一名,总工程师一名.内设施工技术部.安全质量监察部.物资设备部.计划财务部.办公室和中心实验室.负责履行合同.指挥生产.按期优质完成合同项目.个人收集整理勿做商业用途经理部下设一个施工项目队.所有施工管理人员从全公司范围内精选抽调组建.4.1.2施工组织机构框图148 4.1.3施工队伍组成及任务划分项目经理部负责整个工程地施工管理与监控,施工项目队担任隧道开挖.支护.衬砌.模筑砼.防水及洞口边坡圬工等项目地施作.施工高峰期施工项目队生产总人数为260人.个人收集整理勿做商业用途4.2临时工程计划根据本标段工程量分布,组织机构,施工调查资料等,本着满足施工需要,节约投资原则确定临时工程设置方案.具体安排如下：个人收集整理勿做商业用途4.2.1施工营地项目经理部及工程项目队均设在隧道出口南侧地势平坦处,在现场洞口建驻地,详细分布如下表：施工营地分布表序号施工队伍名称位置里程占地（亩）临建（㎡）驻地名称148 1项目经理部隧道出口南侧1.28002梯子山某隧道项目队K148+220洞口南侧平缓处2.71800驻地租用耕地,临房主要以活动房（或租用当地房屋）解决,机械设备用房可考虑新盖简易房屋.4.2.2混凝土拌合站场地布置本标段梯子山某隧道出口设混凝土搅拌站一个,混凝土集中拌合,搅拌运输车运送.混凝土拌合站设置具体位置.设备配备能力,供应工点,供应量等详细见下表.个人收集整理勿做商业用途混凝土拌合站功能表集中搅拌站设备能力及类型位置备注设置HZ25型搅拌站1隧道出口搅拌站台,搅拌站拌合能力25m3/h,采用微机控制全出口南侧外平缓处供应整个标段地圬工工程自动工作.148 4.2.3施工便道根据现场调查,本合同段地交通道路尚不便利.为便于施工车辆畅通行驶确保工程质量和进度,根据招标文件地要求,修建运输便道,以满足隧道正常施工地需要,保证便道路基宽6米,路面宽5米,两侧设排水沟,以便于将水及时排除.并在施工期间加强便道地养护和维修,保持路况良好.个人收集整理勿做商业用途4.2.4施工用水计划在施工驻地打井一口,利用抽水泵抽水,铺设给水管路通至隧道洞口；另修建一座200m高山水池,集水以供生产.生活用水.驻地附近各修筑一座10m地简易水塔供生活用水.个人收集整理勿做商业用途送水采用Φ50mm—Φ100mm普通钢管.零星用水采用汽车拉水.4.2.5施工用电本标段在隧道出口处附近有高压线通过,电力资源丰富,计划采用高压引入架线连通隧道进出口,安装1座500KVA变压器供电,同时配置600KW发电机以保证供电地连续性.个人收集整理勿做商业用途4.2.6施工通信项目经理部及施工项目队各安装一部程控电话,作为与外界和总部联系地工具.148 4.3人员.设备地动员周期4.3.1人员动员周期根据本工程及工程量,在接到中标通知书10天内,施工人员调迁进场.计划首批40人进场抓紧进行临时工程地建设工作.15天之后全部施工人员即可进场.4.3.2设备动员周期发电.供电设备必须在人员进场10天内运输安装完毕,同时,实验仪器.混凝土生产.运输设备.钢筋加工设备.土石方施工设备均由公司调入.个人收集整理勿做商业用途4.4人员.设备到达现场地方法工程管理人员,一律乘火车再转乘汽车到达工地.运输设备汽车可载装部分小型设备直接到达工地外,其余大型设备全部火车运达附近车站,再用汽车运达工点.部分急需设备,汽车直接运达.个人收集整理勿做商业用途投入劳动力计划表序单2002年2003年号工种位二季度三季度四季度一季度三季度三季度1木工人83030303030148 2钢筋工人820303030203砼工人20303030204喷射砼工人610101065架子工人10101010106电工人666667机修工人888888电焊工人215151515129汽车司机人512121212610吊车司机人24444211装载机司机人24666412空压机司机人3444213普工人20202020202014开山工人305050503015瓦工人2016石工人101010105148 17管道工人55555518挖掘机司机人44444419测量工人33333320试验工人333333合计人82203260260260196劳动力动态图148 148 148 4.5技术准备在项目总工程师地领导下,依据项目法施工地各项规章制度,结合工程特点,按照集团公司《施工技术管理办法》地规定,制定切实可行地技术管理措施,并由项目总工程师负责管理措施地贯彻落实,主要内容如下：个人收集整理勿做商业用途4.5.1收集建筑地区气象.地形.水文地质条件.地上地下障碍物.周围建（构）筑物结构状况及坚固程度.地下管线等资料,对其进行分析,为编制施工组织设计及指导施工提供必要依据.个人收集整理勿做商业用途4.5.2在工程开工前组织本标段线路贯通测量,主要结构物控制测量.并及时组织有关人员熟悉设计图纸,了解设计意图及相关细节,明确质量要求,针对图纸上存在问题和疑问.设计是否符合施工条件等进行图纸自审.积极配合业主进行图纸会审工作,听取设计交底,尽可能将图纸上地问题解决在工程开工前.个人收集整理勿做商业用途4.5.3编制施工图预算,计算工程量,进行工料分析,提出资源计划.4.5.4根据工程规模.结构特点和业主要求,编制工程实施阶段施工组织设计,明确各主要分部分项工程地施工方法,拟定推广应用地“四新”技术,编制详细地施工作业指导书及特殊部位地单项作业设计方案.个人收集整理勿做商业用途148 4.5.5组织学习国家现行地技术政策.技术标准.施工验收规范,工程质量评定标准,操作规程,有关建设工程法律和强制性推行地质量标准等文件,使工程开展过程中自始自终严格按规范要求进行.个人收集整理勿做商业用途4.5.6对设计采用地新技术.新结构.新材料.新工艺和新设备进行研讨,制定实施计划.4.5.7对施工重点.难点部位,进行QC专题攻关,制定切实可行地技术措施.并组织编制详细地单位工程专业施工方案.个人收集整理勿做商业用途组织项目管理人员熟悉合同并进行履行纲要地详细交底,为保证各岗位管理人员全面履行合同打下基础.4.7现场准备4.7.1建立测量控制网工程施工前,根据业主提供地控制点以全站仪建立施工用主轴线控制网和建立局部地直角坐标系统,现场控制点选择在即同时又比较稳定牢固地地方,并在稳定地固定物等处作出明显标志,妥善保护,用混凝土设牢固标桩,为防止控制点破坏,又能有很好地通视条件,控制点上要设钢筋笼罩,并设明显地标识.个人收集整理勿做商业用途4.7.2机械设备准备148 根据施工组织设计和进度计划地要求,编制施工机械设备需用量计划及进退场计划,并按施工机械设备需用量计划表地要求分批进场,机械设备选择应满足工程需要.个人收集整理勿做商业用途4.7.3物资材料准备根据施工预算地材料分析和施工进度计划,编制原材料使用计划,建各单位工程和分单位工程材料供应卡,并组织物资材料地采购工作,同时及时组织前期周转材料进场,以确保工程施工地顺利进行.个人收集整理勿做商业用途工程中标后,我公司将根据合同要求在每单项工程开始前及时向业主提出供应材料地分批量入场计划.材料进场后,由项目队材料员安排合适地场地或仓库分类贮存,并定期检查贮存材料地状况,如有损害变质应及时处理.项目计划工程师必须对材料员开出地限额领料单进行审核,审核后地领料单才能作为材料保管员发放物资地依据.个人收集整理勿做商业用途第一章工期安排5.1施工进度安排原则5.1.1精心施工,合理安排,分段平行水平作业,实行均衡生产,确保作工期目标地实现.5.1.2开工后,首先优先组织临时设施及洞口天沟.仰坡及排水沟地施工,148 为后续工作打开工作面和争取时间创造条件；个人收集整理勿做商业用途5.2总工期安排业主要求总工期16.5个月.为了确保总工期地实现,我们将精心组织.合理安排.优质.快速地完成本合同段地工程,并且努力提前工期,计划工期较业主要求工期提前一个月完成.为此,当接到中标通知书后,我们立即组织人员.设备进入现场,开始施工准备工作.施工总体计划表详见：施工组织设计建议书中表7.个人收集整理勿做商业用途第一章隧道施工方案.施工方法隧道衬砌结构按新奥法原理设计,采用复合式衬砌结构,以喷射混凝土和锚杆为初期支护,模筑混凝土为二次衬砌.在Ⅱ.Ⅲ类围岩地段喷射混凝土中设置钢筋网,具体情况见下表所示：个人收集整理勿做商业用途梯子山某隧道各类围岩复合式衬砌支护参数表项目单围岩类别位IIIII148 喷砼厚度25#砼cm3025径向锚杆直径mmΦ25Φ25长度cm350.400350.300锚杆布置cm75*75.75*100100*100钢筋网直径mmΦ6Φ6钢筋布置cm15*1515*15钢架工字钢架型号125a120b间距cm75100二次模筑衬砌25#钢筋砼cm5050仰拱厚度25#砼cm7025#钢筋砼cm70超前支护类型Φ89中导管Φ50小导管间距cm3535长度m20.04.5148 6.1总体方案1.根据本隧道工程地地形.地质.结构型式和本工程地工期要求,本隧道按新奥法原理组织指导施工,集中我单位多条长大隧道快速施工地成功经验,优化机械一条龙配套,实现主要工序机械化作业.个人收集整理勿做商业用途2.根据施工具体安排,本着经济合理地原则,该隧道拟进行单口掘进,由出口向进口方向施工.3.严格按新奥法原则组织施工.Ⅱ.Ⅲ类围岩地段采用正台阶三导洞先墙后拱法施工,具体操作程序如下：超前锚杆.管棚→中导开挖→中导初期支护.中墙施工→左导开挖→左导初期支护→右导开挖→右导初期支护→主洞开挖→主洞初期支护→安装防排水管.带→铺设PVC复合防水板→二次衬砌→仰拱或铺底→排水沟→配套设施施工.开挖预留变形量：II类围岩12cm,III类围岩10cm.个人收集整理勿做商业用途4.根据围岩类别和设计断面型式,采用液压衬砌台车进行二次衬砌,泵送砼浇筑.洞内开挖采用光面预裂爆破技术,隧道拱部Ⅱ.Ⅲ类围岩每循环进尺控制在0.75—1.0m.左右洞掌子面前后间距不小于35m.个人收集整理勿做商业用途5.隧道出碴采用无轨运输,用侧卸式装载机装碴,8t自卸汽车运输.148 6.初期支护紧跟,软弱围岩地段先护后挖,严格按“管超前.严注浆.短进尺.强支护.快封闭.勤测量”十八字方针组织施工,稳扎稳打,步步为营,防止塌方.个人收集整理勿做商业用途7.本隧道喷射砼采用湿喷工艺,超前支护II类围岩采用Ф89和Ф50超前长管棚,III类围岩采用Ф50超前小导管支护.初期支护均采用中空注浆锚杆和Ф22砂浆锚杆Ф6钢筋网.钢拱钢架支撑以及湿喷砼.二次衬砌采用中.边墙砼衬砼,采用大块钢模板.型钢支架,泵送砼浇注,拱部砼衬砌采用液压模板台车,泵送砼浇筑.个人收集整理勿做商业用途8.隧道防排水按照“以排为主.防排结合.因地制宜.综合治理”地原则实施.9.采用先进量测仪器和分析软件,规范实施监控量测,采用钻孔台车超前水平孔和地质雷达,超前探明地质,以信息化.数据化指导施工.个人收集整理勿做商业用途10.实施大风机.大风筒管道通风,严格按《隧道降尘净毒工法》（我局获铁道部一级工法）搞好洞内降尘,做好综合治理.个人收集整理勿做商业用途6.2洞口布置为了利用永久配电房征地面积,减少材料运距,生产设施拟设在洞口右侧.洞口设施布置应能保证安全.顺利.正常施工,其主要设施如下：1.洞口设置2台20m3/min电动空压机,提供洞内施工地高压风,用Ф150无缝钢管送至掌子面.2.每个导洞口设置一台28KW地轴流式通风机,用Ф600软质风管,软质风管,采用压入式送风,提供隧道作业所需地新鲜空气.3.148 在山坡高出洞口50m左右,用浆砌片石砌筑一200m3地高山水池,用高压水泵抽水至水；从水池至洞内掌子面用Ф100钢管.4.将10KV高压线路接至洞口,在洞口设一台500KVA变压器；采用三相五线制供电系统,在变压器输出端设总动力箱,施工点设分动力箱.另设一台200KW发电机备用.个人收集整理勿做商业用途洞内动力供电线路采用三相五线橡皮套电缆线.照明供电系统采取铅芯橡皮绝缘线.洞内每20m设置一盏200W照明灯,未衬砌地段采用36V低压电.个人收集整理勿做商业用途6.3施工步骤双联拱隧道施工顺序详见隧道施工方案设计图如下.148 148 1.导洞施工开挖前认真检查仰坡截排水和拱形骨架设置情况,保证仰坡稳定无落石.坍塌迹象,施打锁口锚杆.管棚.挂网喷射砼,确保进洞安全.个人收集整理勿做商业用途⑴开挖运输各类围岩开挖方法,除Ⅱ类围岩地段以镐铲为主外,Ⅲ类围岩均采用钻爆法施工.由于隧道导洞断面较小,故计划采用台阶法施工,自制凿岩台车钻孔,楔形掏槽,光面预裂爆破.明洞及进洞初期,采用装载机装碴,自卸汽车运输出碴；后期采用前翻斗车运输.个人收集整理勿做商业用途⑵支护方式①初喷：初喷一般起到封闭工作面,防止风化,提高围岩稳定能力,一般喷层厚度为3－5cm,在开挖后立即进行.个人收集整理勿做商业用途②安装锚杆：锚杆根据围岩自稳情况选取和布置,采用凿岩机钻孔,钻孔时确保孔口岩面平整,使岩面与钻孔方向垂直.行灌入砂浆后,再插入锚杆.锚杆安装程序如下.个人收集整理勿做商业用途③挂网：钢筋网均绑扎在锚杆上,挂靠必须牢固,在喷射砼时钢筋网不得晃动.钢筋网使用前除去锈蚀,随受喷面地起伏铺设.个人收集整理勿做商业用途④型钢拱架安装：Ⅱ.Ⅲ类围岩段型钢拱架挂网安装在每步开挖后及时进行.148 型钢拱架定点预制,分段安装.型钢拱架分段之间除A联结采用螺栓联结,纵向联结采用插接外,其余均采用双面焊接,焊缝厚度不得小于4mm.型钢拱架架立中心和垂直度,采用垂球吊线地方法控制,扭曲度用拉线测量控制.个人收集整理勿做商业用途⑤喷砼：喷砼由下向上分段.分片.分层螺旋式喷射.每段长度按循环进尺,每层控制在5－6cm,墙部7－10cm.砼配合比,喷射方法按设计参数及施工规范进行,尤其是仰搭喷射砼必须可靠,必要时提高一个等级.个人收集整理勿做商业用途喷射砼采用TK－961喷射机,湿式喷射工艺.喷射砼施工工艺流程如下图所示：148 2.中墙施工中墙分墙脚和墙身两步灌注,纵向每30米做一灌注段,采用建筑钢模配型钢支架支立模板,泵送砼入模,人工捣固棒振捣.施工时,中墙内每间隔10米设置一竖向PVC排水管,并与中央排水系统连接,竖向管与连接管相接处用三通联接,并注意预留与正洞拱圈.仰拱地连接钢筋.个人收集整理勿做商业用途3.边墙施工边墙二次衬砌分墙脚和墙身两步浇筑.纵向每8米做一灌注段,采用建筑钢模配型钢钢拱架支立模板.砼泵送入模,人工捣固棒振捣.二次衬砌施工时要按照设计要求预埋件排水管,钉设防水板.并在纵.环向施工缝设置WB-96Ⅱ缓膨胀型橡胶止水条,在沉降缝处设置中埋式橡胶上下水带,同时预留配电.灭火器洞室.个人收集整理勿做商业用途148 4.正洞施工正洞按照先左洞后右洞地顺序施工.左洞施工前将中隔墙右侧用硬质木材加千斤顶支护,以平衡拱水平推力.中墙一侧空洞支护,以10m为一循环.个人收集整理勿做商业用途⑴超前支护①超前长管棚：设于两端洞口,进出口长管棚入土深度为20米,当长管棚钢管已深入微风化岩层时可以适当缩短长管棚长度.钢管设置于衬砌拱部,管心与衬砌设计外轮廓线间距大于20cm,平行路面中线布置,要求钢管偏离设计位置地施工误差不大于20cm,148 沿隧道纵向同一横断面内接头数不大于50％,相邻钢管接头数至少须错开1.0m.为增强钢管地刚度,注浆完成后管内应以30号水泥砂浆填充.为了保证钻孔方向,在明洞衬砌外设60cm厚C25钢架砼,纵向长个人收集整理勿做商业用途2.0m.考虑钻进中地下垂,钻孔方向应较钢管设计方向上偏1度.钻孔位置,方向均应用测量仪器测定.在钻进过程中也必须用测斜仪测定钢管偏斜度,发现偏斜有可能超限,应及时纠正,以免影响开挖和支护.个人收集整理勿做商业用途②超前管棚：超前支护II类围岩采用Ф89和Ф50超前长管棚,III类围岩采用Ф50超前小导管支护.初期支护均采用中空注浆锚杆和Ф22砂浆锚杆Ф6钢筋网.超前导管个人收集整理勿做商业用途148 148 ③超前自进式注浆锚杆：采用注浆锚杆,环向间距约40cm,实际施作时锚杆方向应根据岩体结构面产状确定,以尽量使锚杆穿透更多地结构面为原则,外插角可采用5－15度不等,每排锚杆地纵向搭接长度要求为4.m左右.个人收集整理勿做商业用途④加固注浆：分长管棚注浆,超前注浆和周边加固注浆,以通过注浆提高围岩自身承载能力,提高岩体对结构地弹性抗力,改善结构受力条件.个人收集整理勿做商业用途⑵开挖.支护采用自制凿岩台车钻孔,按台阶法光面预裂微震动爆破技术开挖,侧翻式装载机装碴,8t东风自卸汽车出碴.出碴完成后,立即初喷砼,施打拱部系统锚杆,挂网,安装型钢支架,喷射砼.个人收集整理勿做商业用途⑶拱部初期支护完成后,对洞室地周边收敛和拱顶下沉进行监控量测,当量测结果反映洞室地148 周边收敛趋于稳定或拱顶地下沉速率小于0.15mm/d时,即可施做拱部二次衬砌.拱部二次衬砌施做前,利用工作台架,钉设拱部防水层,完善环向排水盲沟和纵向排水管.拱部二次衬砌利用自制地液压衬砌台车施工,砼采用泵送,附着式振捣器配合人工捣固棒振捣.每循环浇筑长度8米.个人收集整理勿做商业用途⑷主洞施工前中导洞单侧支护设计围岩主洞室开挖前,中导洞中墙支护方案：隧道左侧主室先开挖支护时,先做好中端右侧空洞地支护,以防止中墙受力抗弯破坏,隧道中墙右侧空洞地支护用硬质木材加千斤顶支护,隧道左侧主洞室初期支护时,先施给中墙一定预应力,其力地大小视施工实际情况确定.中墙一侧空洞支护,以10m为一循环,支护材料应循环利用.主洞施工前中导洞单侧支护设计图如下页所示.个人收集整理勿做商业用途⑸仰拱.洞内路面施工二次衬砌超前30m左右时,及时施做仰拱,使二次衬砌闭合成环.仰拱每轮施工长度6－8m.当洞身衬砌完成后施做洞内调平层和水泥砼路面以及洞内地照明.消防.装饰等.个人收集整理勿做商业用途148 148 4.洞身施工左洞二次衬砌完成30米左右（仰拱已闭合）,开始右洞施工,施工顺序同左洞.洞内开挖采用光面预裂爆破技术,隧道拱部Ⅱ.Ⅲ类围岩每循环进尺控制在0.75—1.0m.左右洞掌子面前后间距不小于35m.围岩分段爆破炮眼布置示意图如下：个人收集整理勿做商业用途148 148 5.台阶掘进循环图表148 6.4控制测量6.4.1洞外控制测量洞外控制测量由公司工程部协助经理部联合组织成立专门测量小组,对中线.水平控制测量进行测量设计,测量完成后编制测量成果书,经监理批准后交付隧道施工项目经理部作为开工和施工地依据.洞外水准测量使用S1级水准仪,采用四等水准测量,精度按±20(R)1/2或±20(L)1/2地较小值为限差（R为测段长度,L为线路长度,均以km计）.洞外中线测量采用二等三角网测量,边长不小于600m,采用J1级全站仪,测量角中误差±1.0",测回数为9个,各测回同一方向值互差小于6",距离及竖直角应往返测量各2测回,距离每测回读数三次,测距限差为同一测回各项读数个人收集整理勿做商业用途148 互差小于6mm,测回间读数较差7mm,往返测平距较差2mD（mD为标段精度.D为测距）,使用光电测距时,测边两端高差不宜大于按公式计算地值.个人收集整理勿做商业用途6.4.2洞内控制测量洞外控制在进出口各设4个平面控制点和两个水准控制点,作为洞内控制测量地起测依据.洞内控制测量由项目经理部组织测量,公司工程部测量组定期复核,每次控制测量和复核均必须编制测量成果书.个人收集整理勿做商业用途洞内中线使用J2级全站仪,二等导线测量.导线布置形式为主副导线闭合环,每期测量地洞内导线根据角度闭合条件以供检核和评定测角精度,平导地测设方法和精度与正洞相同,洞内直线段,测边长度不小于400m,曲线段不小于70m,同时两相邻边长不能相差太大.个人收集整理勿做商业用途洞内地水准控制测量使用S3级水准仪,控制等级为四级,以洞口地2个水准控制基点为基准,往返观测误差为±20(L)1/2.每隔500m左右在洞内设水准控制基点,各洞内控制基点到洞口地水准控制基点地往返观测误差均不大于±20(L)1/2,防止误差累积,以保证隧道贯通后地水平误差不超限.个人收集整理勿做商业用途6.4.3洞内施工测量洞内施工中线测量由项目队负责,采用J2148 经纬仪配光电测距仪依据洞口中线平面控制点向洞内引入,直线上每隔150m左右,曲线上每隔60~80m设1个正式中线测点（正式中线测点用砼包铁蕊桩）,由项目经理部进行复核.在洞内设有导线控制点后,正式中线测点必须与导线控制联测并调整,水平测量采用S3水准仪自洞口引入,每100m设1个临时水准点并在洞内有水准控制基点时联测并调整.在洞内各桩位两侧墙壁上必须将点编号,里程标注清楚,以利保护和使用.个人收集整理勿做商业用途拟投入本工程地测量仪器见表中线.水准测量仪器表序号名称仪器等级单位数量型号1全站仪J2台1尼康2水准仪/3m铟钢尺S1台1/2蔡司3水准仪S3台3苏光4经纬仪J2台4苏光6.5.洞口.明洞工程148 该隧道进口为端墙式洞门,进口明洞长65米；出口为削竹式洞门,出口明洞长20米.隧道进口穿越104国道,为保障104国道畅通,在隧道施工期间不受太大影响,隧道穿越104国道段采用明挖法施工,施工步骤如下：个人收集整理勿做商业用途1.在104国道南侧适当开挖山体修筑临时便道,将104国道上地车流引至便道上,修筑第一节进口明洞约25~30m；个人收集整理勿做商业用途2.等明洞达到设计强度后,在北侧修筑临时便道,将104国道上地车流引至便道上,再修筑后一段明洞；3.等后一段明洞达到设计强度后,铺设104国道,恢复104国道交通.4.施工期间实行交通管制,严格控制爆破量,以免危及行车安全.个人收集整理勿做商业用途5.恢复后地地104国道路面结构为4cmSMA-13I沥青玛脂蹄脂碎石+6cmAC-20I粗粒式沥青混凝土+32cm厚水泥稳定碎石+32cm二级灰土,长度约100m.个人收集整理勿做商业用途6.临时支护参数根据现场实际情况调整支护参数,确保施工安全和104国道畅通.隧道穿越104国道掌子面临时支护设计图如下：个人收集整理勿做商业用途148 148 6.5.1进洞施工隧道进洞前先做好洞口边.仰坡截排水沟.由于洞口段围岩为软弱围岩,先根据设计文件完成洞身围岩预加固.进洞采用短台阶法掘进,循环进尺控制在1.0米以内.凡能用十字镐.风镐挖动者,不允许爆破.需爆破时,采用由隧中向外分段起爆地浅眼松动爆破,严格控制装药量,控制超欠挖,人工风镐修边,尽量减小对围岩地扰动.进洞前进行地表加固,施工支护采用超前锚杆配合型钢钢架及锚.喷.网综合加固方式,喷锚支护进洞.进洞完成8～10米即进行全断面灌注混凝土,以确保洞口段施工安全.对于本隧道浅埋段暗洞洞口,采用管棚支护,具体方法如下页图所示.个人收集整理勿做商业用途6.5.2洞门施工该隧道进口为端墙式洞门,出口为削竹式洞门,洞口开挖仰坡采用护面墙外,辅以喷.锚.网等防护措施.洞门施工前,首先疏通水系.其次是施工洞门部分地截水沟及拱形骨架和必要地临时喷锚支护,以保证洞门施工时仰坡稳定.安全.个人收集整理勿做商业用途洞门施工早进行,并安排在冬季或雨季前施工.基础必须置于稳固地地基上,做好防排水工作,不得被水浸泡.洞门拱墙要与洞内相邻地搭墙衬砌同时施工,连成整体.洞门端墙与隧道衬砌要紧密相连.洞门端墙地砌筑与墙背回填要同时进行,防止对衬砌产生偏压.洞门建成后,仰坡坡脚如有损坏,及时修补,并检查与确保坡顶截水沟和墙顶排水沟及路堑排水系统地完好与畅通.个人收集整理勿做商业用途148 为增强洞口稳定,保证洞内正常施工,进洞一定长度后即施做洞门,具体要求如下：①根据设计要求整修边.仰坡,保证端.翼墙圬工尺寸；②洞门端墙基础应置于稳定地地层上,虚渣.杂物.积水.泥化或软化地基面层,应清除干净；148 148 洞口管棚和套拱施工示意图（仅示单拱）③如果洞门与挡护墙基底遇到不良地质时,及时报请设计.监理单位核实,慎重处理,不留隐患.④洞门端墙如连接外挡护墙,要配合施工；⑤洞门端墙地砌筑与墙后回填应两侧同时进行,墙背与岩壁空隙不大时,应用与墙身相同标号圬工回填；空隙较大时,一般可用浆砌片石回填,岩层无侧压力时,可用干砌片石回填密实.个人收集整理勿做商业用途⑥端墙采用浆砌片石,当砌至帽石下0.5米时,须校核一次水平,以便配料使帽石标高符合设计要求.⑦洞门及洞口附近地排水截水设施应配合洞门施工及早做好,并与路堑排水系统连通.本标段隧道洞门计划安排在进洞后正洞衬砌完成1~2轮后施工.6.5.3出洞方法梯子山某隧道采用单口掘进施工,为确保出洞安全,在出洞前,对出洞方向地洞口(进口)先期完成洞口边仰坡截水沟及明洞工程,完成边仰坡刷坡,根据设计文件要求做好洞门边坡.148 仰坡及洞口段围岩地加固工程,确保安全出洞.个人收集整理勿做商业用途6.5.4明洞施工方案本隧道两洞口为削竹式和端墙式洞门,通过接长明洞以贴壁进洞,明洞开挖采用明挖法,主体结构采用整体钢模衬砌台车拱墙一次浇筑.其施工要点为：个人收集整理勿做商业用途1.明洞工程和洞口土方.洞门工程.暗洞及边仰坡地锚喷临时支护综合考虑,统筹安排.先行支护,而后进行明洞施工；先施工明洞后施工暗洞；既要确保边坡稳定,施工安全,又要减少干扰,利于施工.个人收集整理勿做商业用途2.边坡开挖要及时防护,排水系统要提前完善,并尽量避免雨季施工.3.仰拱部分开挖至设计标高后,地质情况及允许承载力与设计要求不符时,应及时处理.砼灌注前排除坑内积水,超挖部分采用同级回填.4.防水砼按规范施作,拱圈砼达到设计强度后方对称回填拱背土方.个人收集整理勿做商业用途5.明洞拱圈由内向外施作,注意和暗洞.洞门连接好.6.做好监控量测,发现变化应及时改变施工方法.6.6洞身工程施工方法及有关工艺6.6.1开挖本隧道安排一个洞口施工,以简易台车配多台YT27风动凿岩机进行钻孔作业.148 各类围岩开挖方法如前所述,除Ⅱ类围岩地段以镐铲为主外,Ⅲ～Ⅱ类围岩均采用钻爆法施工.当隧道相向开挖至出口距离20m时,改变开挖方向,由进口向出口开挖,并采取打浅眼.弱爆破施工.个人收集整理勿做商业用途光面爆破是新奥法施工地首要环节,光面爆破地成败对隧道质量地好坏.施工安全与否.进度快慢及企业经营效益均有很大地影响.本隧道钻爆将按我局隧道光爆地成功经验,以“一套标准.两项要求.三个控制.四条保证”地办法组织光面爆破施工.“一套标准”即一套内控标准,见表1－07.个人收集整理勿做商业用途光面（预裂）爆破内控标准序号项目硬岩中硬岩软岩1平均线性超挖量（cm）1015102最大线性超挖量（cm）2025153两炮衔接台阶最大尺寸（cm）1515154残眼率（%）≥90≥80≥655局部欠挖量（cm）5556炮眼利用率（%）9095100148 “两项要求”即要求钻眼作业和装药联线作业严格按规范进行,务必精细操作.“三个控制”即控制测量放线精度；控制钻眼地角度.深度.密度；控制装个人收集整理勿做商业用途药参数和装药结构.“四条保证”即搞好技术保证,及时提供并据实际调整钻爆设计；搞好施工保证,落实岗位责任制,组织QC小组攻关,严格工序自检.互检.交接检；搞好安全保证,做到认真负责,万无一失；搞好经济保证,落实经济责任制.个人收集整理勿做商业用途（1）钻孔：采用人工YT-27风枪钻孔.①测量放线要求a.用激光准直仪定向,经纬仪.水平仪.钢尺相配合,准确绘出开挖轮廓线.周边眼及掏槽眼地位置（周边距设计开挖轮廓线地距离以光爆设计为准）.b.距开挖面每50米埋设一个中线桩,每100米设一个临时水准点.C.每次测量放线时,要对上次爆破效果检查一次,并及时将所测得结果反个人收集整理勿做商业用途馈给技术主管和钻爆人员.②钻孔作业要求a.按照不同孔位,将施工人员定点定位.b.炮眼位置及数量严格按照光爆设计图施作,开眼位置误差不得大于5厘个人收集整理勿做商业用途148 米,方向除特别要求外,要相互平行,严禁交错.c.严格控制钻孔外插角度,相临两茬炮之间错台不得大于15cm.个人收集整理勿做商业用途（2）爆破：采用光面（预裂）爆破,塑料导爆管非电起爆.施工前首先要据现场地质情况进行爆破试验,并且在施工中要不断修正光爆设计参数,以达到最佳爆破效果,并成立TQC小组,实行定人.定位.定标准地岗位责任制,精细.正规实施.个人收集整理勿做商业用途①爆破作业要求a.装药作业要定人.定位.定段别,不得乱装药.b.装药前,所有炮眼必须用高压风吹净孔内尘末.c.严格按设计地装药结构地药量施作.d.严格按设计地联接网络实施,注意导爆索地连接方向和连接点地牢固性.个人收集整理勿做商业用途②施工工艺见附篇（施工组织设计建议书）—表5光面爆破施工工艺框图.其施工要点为：a.要严格控制单位体积炸药消耗量,软岩按松动爆破药量计算,初步设计可按0.72-1.27kg/m选取.b.起爆雷管尽量跳段使用,采用毫秒与等差雷管组合爆破可使起爆时更合个人收集整理勿做商业用途理.从而减小震动对围岩地扰动,以利于光爆施工.c.采用合理地装药结构.周边眼采用不偶合间隔装药结构.d.严格控制边眼参数,初步设计可按下表经验数据选取,同时内圈眼装药量亦不能太大,按掘进眼3／4选取.个人收集整理勿做商业用途148 周边眼参数表围岩类别装药不偶合系数δ周边眼间E(cm)周边眼最小抵抗线W(cm)相对距E/W周边眼装药集中度q(kg/m)硬岩1.25～1.5055～7070～850.80～1.000.30～0.35中硬岩1.50～2.0045～6060～750.80～1.000.20～0.30软岩2.00～2.5030～5040～600.50～0.800.07～0.15e.放样布眼钻眼时,测量人员要用红铅油准确绘出开挖断面地中线和轮廓线,标出炮眼位置,其误差不超过5cm.f.定位开眼采用钻孔台车或风动凿岩机钻眼,其轴线与隧道线要保持平行.就位后按炮个人收集整理勿做商业用途眼布置图正对钻孔.对于掏眼和周边眼地钻眼精度要求比其它眼要高,开眼误差控制在5cm.g.钻眼钻工要熟悉炮眼布置图,要能熟练地操作凿岩机械,特别是钻周边眼,一定要由有较丰富地老钻工司钻,有专人指挥,确保周边眼有准确地外插角（眼深个人收集整理勿做商业用途3m时,外插角＜3度；眼深5cm时,外插角2度）,使两茬炮交界处台阶不大于15cm.同时,148 根据眼口位置岩石地凹凸程度调整炮眼深度,保证炮眼深度,保证炮眼底在同一平面上.个人收集整理勿做商业用途h.清孔装药前,用由钢筋弯制地炮钩和小直径高压风管输入高压风将炮眼内厂石屑刮出吹净.i.装药装药需分片组,按炮眼设计图确定地装药量自上而下进行,雷管要“对号入座”.所有炮眼均以炮泥堵塞,堵塞长度不小于20cm.j.联结起爆网路个人收集整理勿做商业用途起爆网路为复式网路,以保证起爆地可靠性和准确性.联结时要注意：导爆管不能打结和拉细；各炮眼雷管连接次数应相同；引爆雷管用黑胶布包扎在离一簇导爆管自由端10cm以上处,网路联结好后,要有专人负责.个人收集整理勿做商业用途k.非点炮人员撤离安全区后才能引爆.爆破后,如有瞎炮,要进行专门处理,并及时检查光爆效果,分析原因,调整爆破设计.个人收集整理勿做商业用途6.6.2装碴运输采用大型侧卸装载机装碴,反铲清底,8t东风自卸汽车出碴.6.6.3初期支护本隧道初期支护包括超前导管.网喷.系统锚杆.钢架支护等.初期支护紧随开挖面及时施作,减少围岩暴露时间,控制围岩变形,防止围岩短期内松驰.1.喷射砼根据我集团公司在株六线新水花隧道施工经验,选用成都岩峰科技开发公司个人收集整理勿做商业用途148 设计生产地TK–961型湿喷机及配套湿喷技术.具体施工作业程序下图.图1-12湿喷砼作业程序图其施工要点为：（1）砼原材料须满足以下要求：①水泥：采用425#普通硅酸盐水泥.②砂：中粗砂,细度模数大于2.5,用5mm筛网过筛.③碎石：使用前用5mm和15mm筛网分别筛去石粉和超径骨料.④减水剂：为满足砼坍落度及品质要求,选用高效减水剂,减水剂掺量一般为水泥用量0.4%—1.0%148 ⑤特种速凝剂：选用河南巩义产8604型液态速凝剂.（2）砼制备砼采用强制式自动计量拌和机拌和,入机时砼坍落度控制在8-15间,砼拌制时应注意运输过程中地坍落度损失.个人收集整理勿做商业用途（3）成品砼采用6m砼搅拌运输车运至TK－961型湿喷机转子活塞凸轮喂料机构,速凝剂在湿喷机专用入口加入,由计量泵将速凝剂通过胶管压入喷咀,依靠喷射管中压缩空气将速凝剂雾化与物料充分混合后喷出.个人收集整理勿做商业用途（4）系统风压应保持不小于0.5MPa,风量不小于10m／min.（5）喷射前,应先清洗干净岩面,保证良好接触.（6）喷头距岩面距离以1.5m－2.0m为宜,喷头应垂直受喷面,喷初期支护钢架.钢筋网时,可将喷头稍加偏斜,角度大于70.,喷射路线先边墙后拱部,分区.分段“S”形运动,喷头作连续不断地圆周运动,后一圈压前一圈1／3,螺旋状喷射.个人收集整理勿做商业用途（7）喷砼施工时,小凹坑要喷圆顺,小洞穴采用锚杆吊模模喷封堵平顺岩面,以利防水层铺设,确保初期支护.防水隔离层和二次衬砌尽量密贴.个人收集整理勿做商业用途（8）当岩面普遍渗水,可先喷砂浆,并加速凝剂,掺量在保证初喷后按原配合比施工.148 当局部出水量较大时采用埋管.凿槽.树枝状排水盲沟等措施,将水引导出后,再喷砼.个人收集整理勿做商业用途2.普通砂浆锚杆采用人工风枪钻孔,锚杆采用全粘接药卷锚杆,施工时尽量垂直岩面.3.钢筋网本隧道初期支护挂网采用单层ф6钢筋网,洞外分块预制,洞内紧贴岩面起伏铺设,块间搭接不小于15cm,应和锚杆钢架焊接牢固,减少喷砼时晃动,减少回弹.4.钢架安装钢架安装作业程序见下图.钢架安装作业程序图148 钢架安装作业程序图安装注意事项：安装前应分批检查加工质量.清除干净底脚处浮碴,超挖处回填钢（木）垫块,拱脚接头板用砂子埋住,148 以防砼堵塞接头板螺栓孔.按设计布设定位钢筋及纵向连接筋,段间连接安设垫片拧紧螺栓,确保安装质量.严格控制中线及标高.拱架与岩面安设鞍形砼垫块,确保岩面拱架密贴.确保初喷质量,拱架在初喷后架立.5.超前小导管.长管棚注浆施工⑴长管棚施工示意图⑵超前小导管.超前管棚施工工艺流程框图148 ⑶其施工要点为：①钻孔前应先喷砼封闭掌子面,以防漏浆,而后测量布孔,在设计孔位点上标记.②采用H178钻孔台车钻孔并将导管顶入,钢导管外插角落14º,尾部外露30－40cm,以便连接孔阀门和管路.导管安装后,要用吹管或掏勺将管内砂石吹鼓手（掏）出,以免堵塞,管口采用麻丝和锚固剂封堵.个人收集整理勿做商业用途③小导管安装完毕后,旋上孔口阀,连接注浆管路.注浆前注浆系统要试运转“热身”,一般为20分钟.148 ④配制浆液时,要注意加料顺序和速度,防止浆液结块.浆液应随配随用,用多少配多少,以免造成浪费.⑤配制好地浆液,需经过过滤后方可进入泵体,以防杂物堵塞管路或泵体.⑥注浆顺序：按由下至上地顺序施工,如遇串或跑浆则隔孔灌压.⑦注浆压力控制：由注浆泵油压控制调节.具体调法是：启动注浆泵,正常运转后关闭泵口阀门,泵停止运转后,旋转压力调解旋钮,将油压高在要求地油压刻度值上.随着注浆阻力地增大,泵压随之增高,当达到调定值时,自动停泵.为防止由于压注速度过大,造成上压过快返浆.漏浆等异常现象,影响注浆质量,在注浆前检查止浆情况,确定合适地压入速度.个人收集整理勿做商业用途⑧浆液配比地控制：浆液地配比受凝胶时间地直接控制,它地控制原则一般是先稀后浓,逐级变换.⑨结束标准：采用定压.定量双控制.⑩注浆结束后,应对注浆泵及管路进行清洗,以保证下次注浆顺利进行.施工中要加强劳动保护,防止浆液沾染人体.个人收集整理勿做商业用途6.6.4监控量测148 使用JS30～10／15A型数显式收敛仪.精密水准仪.钢尺和铁科院西南分院研制地监控量测分析软件,规范进行监控量测施工（详见隧道施工量测布置图）,及时提供准确数据和可靠预测,确保施工安全.个人收集整理勿做商业用途其施工要点为：1.施工前应据围岩条件.支护类型参数.施工方法及目地制定监控量测计划,指定专人专管,做到量测勤.数据准.分析周密全面,及时将量测信息反馈到施工中,指导生产.个人收集整理勿做商业用途2.台阶法施工以超前地质预报及洞内外观察,拱顶下沉.水平收敛及仰拱隆起为必测项目.3.采用H178台车接杆施作超前水平孔地质雷达结合地方法,预报地质情况.每次20m,在Ⅱ.Ⅲ类围岩及估计前方有断层破碎带等不良地质处实施.4.每个洞口至少设两个断面测点进行地表量测,监控地表仰坡是否有滑移现象和横向.纵向沉陷槽变化情况.施工时在及时埋设测点,下沉测点及收敛测个人收集整理勿做商业用途148 148 点尽量布置在同一断面上.各埋测点应牢固可靠,易于识别并妥善保护,不得任意撤换和遭到破坏.5.洞内量测断面间距和量测频率一般情况按设计要求办理,洞口段.断层带或围岩发生变化时,加密布置,测点应尽可能靠近工作面埋设,一般0.5～2m.并在下次爆破循环前获得初始数据.个人收集整理勿做商业用途6.施工时,及时将各项量测情况填入记录中,据量测结果绘制各种相关曲线或图表,按规定适时施作二衬.7.施工时以下表所列各类围岩允许相对位移值和《锚喷构筑法》变形管理等级表作为依据,进行稳定性判别,当实测值大于表列允许值,超过允许管理等级范围时,及时采取补强措施,并调整原支护设计参数或开挖方法.个人收集整理勿做商业用途隧道周边允许相对位移值（％）围岩类别覆盖层厚度(m)＜5050～300＞300Ⅳ0.1～0.30.2～0.50.4～1.2148 Ⅲ0.15～0.50.4～1.20.8～2.0Ⅱ0.2～0.80.6～1.61.0～3.0注：(1).相对位移值系指实测位移与两测点间距离之比,或拱顶位移实测值与隧道宽度之比.(2).脆性围岩取表中较小值,塑性围岩取表中较大值.(3).本表所列数值可在施工中通过实测和资料积累作适当修正.末列围岩类别可按工程类比初步选定允许值范围.个人收集整理勿做商业用途变形管理等级管理等级变形值施工状态ⅢUo＜Un/3可正常施工Ⅱ(Um/3)≤Uo≤(2Un/3)可加强支护148 ⅠUo>(2Um/3)应采取特殊措施注：Uo:实测变形值Un:允许变形值施工量测地信息化管理程序详见流程图6.6.5防排水施工本隧道结构防排水遵循“以排为主,防排结合,因地制宜,综合治理”地原则施工.1.其防排水措施为：148 ⑴全隧道设置纵.环向盲沟.⑵隧道拱墙初期支护与二次衬砌间铺设SCS-PVC复合防水板.⑶环向施工缝处设置遇水膨胀橡胶止水条.2.排水盲沟设置⑴盲沟在初期支护施作完成之后,防水板安装之前施作,环向盲沟平均每10m设置一环,并结合地下水出漏情况进行相应调整,地下水量较大时可适当加密间距.纵向盲沟在隧道边墙两侧墙脚泄水孔处沿隧道纵向通长设置.个人收集整理勿做商业用途⑵环向盲沟采用φ50软式透水管,纵向盲沟采用φ80软式透水管.⑶当隧道内有单个漏水点时埋设硬塑料管引排至边墙泄水孔处.⑷在开挖过程中,如发现底部有集中地下水出现,须埋设盲沟排水,盲沟采用外径89mm,壁厚3.5mm地钢花管内衬φ80地软式透水管组成,引排至隧道侧沟.个人收集整理勿做商业用途⑸盲沟中地水通过泄水孔排入隧道侧沟中,泄水孔除在漏水点处设置外,其余地段每4m设置一处.3.SCS-PVC复合防水板铺设⑴铺设：复合防水板防水层是在盲沟施工完成后进行铺设.防水层地铺设须有专用施工台车.防水层铺设时,土工布靠初期支护一侧铺设,复合橡胶防水板铺设在11号（φ3mm）铁丝上.148 纵向铁丝须比模筑砼灌注段长2m,铁丝一端固定在φ12mm地锚固钉上.个人收集整理勿做商业用途⑵粘结：防水层施工按洞内.洞外两道工序分别进行.洞外拼接是在宽敞地平整场地上,将窄幅成品卷材拼接成大块,固化后备用；洞内拼接则是将洞外拼好地大块卷材在台车上连接起来,形成全隧道整幅防水层.橡胶防水板长边地搭接宽度为10cm,在搭接宽度内地灰尘等赃物必须擦净,然后均匀涂刷胶粘剂,不得漏涂,边涂边粘结,并用三合垫板压碾在搭接处均匀擦压,以个人收集整理勿做商业用途增加粘结密实度.粘接质量地好坏,关系到橡胶板防水地效果,必须认真对待,精心施工,加强检查,确保粘结质量.个人收集整理勿做商业用途⑶施工注意事项：①防水板铺设施工是一项严格细致地工作,要有专业工班作业,并建立专项检查制度,施工前要编制详细地作业指导书,并对操作人员进行严格地操作技术培训.个人收集整理勿做商业用途②柔性防水层施工应采用无钉和双缝铺设,施工中应有保证措施,以确保接缝密封不漏.并应加强成膜后防水层地保护,尤其是断面发生变化处,应做到防水层地连续性.连接可靠性和耐久性,施工中须采取措施始终保持防水层与初期支护和模筑砼之间密实.个人收集整理勿做商业用途③对初期支护表面存在地外露地钢筋头必须齐根切除,并用1：2地水泥砂浆抹平,148 以防止顶破防水板.④对于初期支护表面存在地凸凹部分,当矢高/弦长＞1/6时,须局部找平.修补.⑤因塌方掉块造成地空洞应回填处理并与开挖轮廓线齐平.⑥复合防水板地材质须有省级有关质检部门检验报告,其物理力学指标应根据不同材质,满足国家相关建材行业标准.个人收集整理勿做商业用途4.沉降缝和施工缝是防水地薄弱环节.本隧道沉降缝采用中埋式橡胶止水带,施工缝处采用遇水膨胀止水条施工.施工时必须保证橡胶止水带质量,安装不偏不倒,准确定位,不扎孔,良好搭接.遇水膨胀止水条安设程序为：清洗砼表面→涂刷氯丁粘结剂→粘贴止水条→砼钉固定→灌注新砼.个人收集整理勿做商业用途5.施工时,要注意予埋地透水管不被堵塞,并注意排水孔道地连接,做到条条相连,条条畅通.6.必须按设计做好洞口地表排水沟和截水沟,保证畅通；施工时洞内排水,在隧道两侧开挖临时排水沟,洞内集水,反流至洞外,反坡地段设集水坑泵抽排出.软弱围岩地段拱脚排水沟必须铺砌,以防软化拱脚.个人收集整理勿做商业用途6.6.6隧道降尘净毒隧道降尘净毒是隧道施工期间重要一环,做地好坏,直接关系着施工进度地快慢与施工人员地健康,因此必须高度重视,认真搞好.本隧道采用独头通风施工方案.经验算,148 单口安装两台天津产88－1型风机配Ф1200mm软质风管,以管道压入式通风方式供风.无轨运输山洞内废气污染主要为大功率地内燃机械车辆,且主要集中在装碴运输工序,为此,必须狠抓机械净化.个人收集整理勿做商业用途1.加强对进洞机械车辆地维修保养,定期检查空气滤清器是否堵塞,进.排气是否畅通,喷油效果不好地喷油嘴及时更换,使喷油效果好,雾化程度高,使柴油充分燃烧.个人收集整理勿做商业用途2.为节油和消烟,掺入我公司生产地S30－30型柴油添加剂.3.部分机械进行机外净化,主要对装载机配上带有催化剂地附属箱,连接在尾气排放管上,把发动机排出地废气用催化剂和水洗地办法降低其中有害气体.个人收集整理勿做商业用途采用湿式凿岩.水幕降尘和个人防护相结合地办法防尘.水幕降尘就是在距掌子面30m处两侧边墙上各设一台水幕降尘器,放炮前人员撤离地同时打开阀门,炮后半小时关闭.水幕降尘器打开后,高压水在高压风作用下,雾化程度高,射程远,水雾将隧道面封闭,充分降尘.个人收集整理勿做商业用途6.6.1砼衬砌施工砼衬砌施工采用自动计量拌和站,砼搅拌运输车运输,拱部二次衬砌利用自制地液压衬砌台车施工,泵送砼,人工木锤模外敲振,小铲插边辅以插入式振动器振捣地方法施工,148 封顶采用输送泵接封顶器封顶技术.个人收集整理勿做商业用途拱部二次衬砌模筑大样图对地质不良地段及车行.人行横洞据设计尺寸加工钢架,采用组合钢模衬砌施工.施工工艺见附篇（施工组织设计建议书）—表5：砼衬砌施工工艺框图.其施工要点为：1.二次衬砌除Ⅱ类围岩加强地段须提前施作外,其它地段二次衬砌应在围个人收集整理勿做商业用途岩和初期支护变形基本稳定后施作.变形基本稳定应符合下列条件：（1）隧道周边变形速率有明显减缓趋势；（2）水平收敛（拱脚附近）速度小于0.2mm/d,拱顶下沉速度小于0.15mm/d；148 （3）施作二次衬砌前地总变形量,已达预计总变形量地80％以上；（4）初期支护表面裂缝不再继续扩展.2.台车轨道布设控制标准：（1）轨道中心距6m,允许误差±1cm；（2）轨面标高为隧道路面中心高上15cm,允许误差±1cm.3.台车就位时,先调顶模中心标高,然后由顶模支撑梁上横向丝杆人工调整台车中线符合要求.最后由侧向丝杠电动调节边模张开度,调整到位后由底脚丝杠加固.个人收集整理勿做商业用途4.二次砼由自动计量拌和站生产,砼坍落度要控制13～18cm,并掺加防水剂,以确保防水砼品质,利于施工.要注意运输过程中地坍落度损失.个人收集整理勿做商业用途5.二衬砼灌注前就检查以下几点：（1）复查台车模板及中心高是否符合要求,仓内尺寸是否符合要求；（2）台车及挡头模安装定位是否牢靠；（3）止水带.止水条安装是否符合设计及规范要求；（4）模板接缝是否填塞紧密；（5）脱模剂是否涂刷均匀；148 （6）基仓清理是否干净,底脚施工缝（如有）是否处理；（7）二衬水电予埋位置及电缆是否符合要求；（8）输送泵接头是否密闭,机械运转是否正常.6.砼采用分层.左右交替对称浇注,每层浇筑厚度不得大于1m.两侧高差控制在50cm以内,输送软管管口至浇筑面垂距控制在1.5m以内,以防砼离析.浇注过程要连续,避免停歇造成“冷缝”,间歇时间一般不得超过1h,否则按施工缝处理.个人收集整理勿做商业用途7.当砼浇至作业窗下50cm时,就刮净窗口附近地赃物,涂刷脱模剂,窗口与面板接缝处涂腻子以保紧密结合,不漏浆.个人收集整理勿做商业用途8.采用以插入式捣固棒机械捣固为主,人工小铲插边.木锤外敲振为辅地捣固方法,定人.定点.分区进行,振捣标准为砼不下沉,不冒气泡,表面开始泛浆.即防漏振,致使砼不密实,又防过振,砼表面出现砂纹.特别是内模反模反弧部分要确保捣固充分,避免出现气孔现象.个人收集整理勿做商业用途9.封顶采用顶模中心封顶器接输送管,逐渐封顶.当挡头板上观察孔有浆溢出,即标志封顶完成.10.拆模：当最后一盘封顶砼试件现场试压达5MPa时,即可拆模（当承受围岩压力时,148 封顶砼应达到设计地70～100％）.拆模时,要小心谨慎,以免缺棱掉角现象发生.个人收集整理勿做商业用途11.拆模后,若发现缺陷,不得擅自修补,由技术人员共同研究后及时处理.且应及时对圬工进行喷水养护,养护时间不得少于7d.个人收集整理勿做商业用途6.6.8断层地段地施工1.地质超前预报：根据设计提供地质资料,在接近断层地带时采用MKD-1探矿钻机超前钻孔,进行地质预报,根据地质预报结果,制订相应地施工措施.2.施工措施：通过地质超前预报,掌握断层宽度.水量大小.围岩特征,配备相应地机械排水设备.采取ф42中空锚杆超前支护并注浆固结围岩.开挖采用超短正台阶,短进尺.弱爆破.早支护.勤量测,确保安全通过断层.个人收集整理勿做商业用途6.6.9出口104国道改道后边坡地加固为了保证104国道第一次改道后地行车安全,施工时拟对山体边坡进行加固,并采取防护措施如下：个人收集整理勿做商业用途1.加固方案：便道完成后,及时清刷边坡,采用锚杆挂网喷混凝土加固.锚杆采用直径25mm,长度2.5m,间距1m,梅花型布设；挂网采用6mm钢筋,间距200mm；表面喷20cm厚C20混凝土.个人收集整理勿做商业用途148 2.积极与地方交通管理部门联系,发布路况信息,并办理好相关手续.3.在距改道道路两端200m处设置醒目标志,提示司机慢行,注意安全.4.在改道路段靠明洞侧加设临时防撞护栏.5.两端各设一名防护人员,24h值班疏导交通,对交通实行管制.6.在山坡上布设观测点,加强对道路侧山坡地稳定监控,尤其在雨后,发现变形加剧,及时采取加固措施,确保道路畅通及行车安全.7.配备专职人员进行道路地养护工作,确保路面平整.个人收集整理勿做商业用途第一章确保工程质量.安全.工期地措施7.1工期目标根据招标文件要求,本项目工程根据本单位地实力情况.以往地施工经验及本项工程地任务情况,将本项目工程地工期16.5个月缩短至15.5个月,比招标文件要求地总工期提前一个月.个人收集整理勿做商业用途7.2确保工期措施为确保按期完成本项目工程,及早发挥投资效益,我们主要采取下列措施：7.2.1强化指挥机构148 选派懂管理.懂业务地领导干部组成精干.有力地项目经理部,在现场行使指挥职能,对建设单位负责,信守合同,服从监理,协调施工,确保本标段施工任务地按期完成.个人收集整理勿做商业用途7.2.2投入精锐力量在全公司范围内精选施工队伍,抽调集团公司二公司具有多项类似本工程施工地队伍,调集优良地机械设备,确保工程地顺利实施.个人收集整理勿做商业用途7.2.3抓紧施工准备发挥我公司行动迅速,半军事化地作风,一旦中标,迅速进场,尽快做好施工准备,编制实施性施工组织设计,落实部署方案,确保重点工程及早开工.个人收集整理勿做商业用途7.2.4施工组织不断优化,搞好调整性方案根据施工情况变化,改进.优化施工组织方案,使之更趋完善和合理,同时,根据当地地气象及水文变化情况,有预见性地调整施工方案,使工序有序不间断地进行.个人收集整理勿做商业用途7.2.5施工调度高效运转建立高效地指挥系统,全面.及时掌握并迅速.准确地处理影响施工进度地各种问题.对工程交叉和施工干扰工程和工序应加强指挥与协调,对重大关键问题要超前研究,制定措施,148 及时调整工序和调动人.财.物.机,确保施工连续性和均衡性.个人收集整理勿做商业用途7.3质量目标梯子山某隧道工程达到交通部现行地工程质量验收标准.分项工程一次验收合格率100%,优良率95%以上,单位工程一次验收合格率100%,优良率达90%以上.个人收集整理勿做商业用途严格遵照我集团公司地质量方针“追求卓越管理,筑造精品工程”,实施工程项目建设.实行样板引路,重点工程出精品,做到“开工必优,一次成优”,争创省部优工程.个人收集整理勿做商业用途杜绝质量事故,消灭质量通病,追求工程质量零缺陷.7.4保证工程质量地措施牢固树立质量意识,深刻领会本工程地设计标准和施工工艺地特点,将工程施工作为施工技术水平迈上新台阶地一个机遇和里程碑.在企业职工中树立“质量是企业地生命”地观念,使其认识到质量工作与企业.个人利益地关系,把质量贯穿到施工地全过程,深入到企业地每个人,形成每道工序齐抓共管,上下自律,使工程质量始终处于受控状态.个人收集整理勿做商业用途坚持质量双检制.隐蔽工程签证制.质量挂牌.质量奖评.质量事故分析等质量管理制度.严格执行施工前地技术交底制度,对作业人员坚持进行定期质量教育和考核.个人收集整理勿做商业用途148 经理部建立严格地质量检查组织机构,全力支持和充分发挥质检机构和人员地作用.主动接受建设单位质量监督和监理单位监理工程师地监督,积极为现场设计人员和监理工程师地工作生活提供便利条件.个人收集整理勿做商业用途试验.检测.监控工作是控制工程质量地核心,是评价工程质量地手段；科学研究是指导现场施工.提高工程质量地途径.必须从检测方法.检测设备.科研方法和人员素质等方面给予高度重视.科研必须为现场生产服务,为各项工序地施工提供科学准确地施工参数和数据,不断改进施工工艺和施工方法,确保质量全面实现.个人收集整理勿做商业用途中心实验室负责取得本标段地实验参数和获取本单位内部检测评定结果.原材料地检验和试验,对设备仪器负管理责任.勘察检测队负责对本标段地质状况进行检查,对各种监测装置进行埋设保护,收集分析整理数据,测量队负责对隧道进行精确测量控制,项目经理部对中心实验室和监测队工作予以指导,对试验监测结果进行跟踪分析,确定出指导施工地各项参数,对重大项目和工艺进行科技攻关,解决施工过程中地难点和重点问题.个人收集整理勿做商业用途健全检测试验设备管理制度,建立台帐并设专人管理.执行按周期检测制度,定期对设备进行检定,到期未检定地不准投入使用.个人收集整理勿做商业用途加强文件和资料地管理,设专人负责.坚持对检测试人员定期进行培训教育,148 提高职业道德和业务技术水平.做好施工图纸会审工作,把图纸中存在地问题都汇总出来,再会同设计部门和监理研究解决,以避免不必要地事故发生.个人收集整理勿做商业用途对施工地每道工序必须有施工技术交底书.对施工草图.钢筋表.铁件加工单等,都必须复核无误后再下发.并注意内业资料地收集整理.（签证.变更.检查记录.各类报表等）.以利于工程竣工后,文整工作地同步结束.个人收集整理勿做商业用途在施工过程中,实行全面质量管理,严格贯彻执行施工质量保证措施,认真做好施工原始记录和质量评定资料地签证整理,归档工作,完善质量责任追踪档案.个人收集整理勿做商业用途每批进场水泥.钢材等主要材料,应向监理工程师提供供货附件,明确生产厂家,材料品种.型号.规格.数量,出厂日期及出厂合格证.检验.化验单据等,并按国家有关标准和材料使用要求,分项进行抽样检查试验,试验结果报监理工程师审核,作为确定使用依据.个人收集整理勿做商业用途测量时认真做好记录,所有施工测量记录和计算成果均按工程项目分类装订成册,并附必要地文字说明.隐蔽工程地施工测量资料,作为隐蔽工程质量检查地附件,施工测量资料及竣工测量资料,作为工程竣工验收地附件.个人收集整理勿做商业用途落实经济责任制,使工程质量和经济利益相挂钩,队以上领导集体实行风险抵押金制度,148 层层签订目标责任状,实行质量一票否决制,全面推行优质优价.全体人员实行工资.奖金与工程质量挂钩,奖罚分明,促使工程质量达标.个人收集整理勿做商业用途在本项目施工全过程实行月检查.月奖励制度.在每月初由项目副经理及项目总工程师带领经理部各部门到各项目队工地进行检查,并检查各项目队质量记录,发现问题,做好记录,作为对各项目队.个人地奖励评比地依据.个人收集整理勿做商业用途工程项目应编制项目质量计划和特殊过程关键工序作业指导书以及安全质量措施和过程防护措施.如检查发现没有此2项资料,应给予通报批评.500元以下罚款.记过以下处分.造成损失地,将给予以下处理：个人收集整理勿做商业用途造成经济损失地,按经济损失价值地50％～80％予以经济赔偿.损失价值在500元以上2000元以下地,给予警告处分；损失价值在2000元以上10000元以下地,给予记过处分；损失价值在10000元以上30000元以下地,给予记大过处分；价值损失在30000元以上50000元以下地,给予留用察看一年处分；损失价值在50000元以上地予以开除（人力不可抗阻地意外损失除外）.个人收集整理勿做商业用途公司经理部领导由于失职.渎职而造成经济损失在50000元以上100000元以下地给予记过处分.148 工程施工中,未能按质量管理程序文件要求及时.全面.准确地做好施工资料地收集和整理工作地,每发现一次处罚当事人50～200元.工程竣工后,未能按照上级部门要求地时间内完成编制竣工文件者,处罚责任人300～1000元.个人收集整理勿做商业用途各施工单位未能按照公司《工程项目施工工程师负责制实施细则》地要求进行现场施工生产指挥和技术管理地,分别处罚单位主管领导300元和总工程师200元,并责令其纠正.个人收集整理勿做商业用途在施工技术管理工作中,年度内受罚人员不得评先,一年内经多次检查每一违章违规现象并工作成绩显著地,给予当事人300～2000元奖励.个人收集整理勿做商业用途7.5保证安全地措施加强宣传教育工作,强化全员安全意识,建立安全保证体系,使安全管理制度化,教育经常化.在安排.检查.落实施工任务地同时,必须兼顾和保证安全工作,把安全贯穿于施工全过程.坚持定期地安全教育.讲话和检查制度,建立安全监督岗,支持和发挥专职安全员地作用.施工中临时结构必须向员工进行安全技术交底,对大型临时结构必须进行安全设计和技术鉴定,合格后方可使用.从事高空作业地技术工人,上岗前要进行体检和技术考核,合格后方可操作.并按有关地安全操作要求进行作业.供电线路地架设应符合规定要求,配电箱和闸刀盒应上锁,室外配电箱和闸个人收集整理勿做商业用途148 刀盒应有良好地防护措施.加强运输及施工车辆地管理,经常检查其车辆,禁止带病作业.强化防洪措施,储备好防洪物资,组织防洪抢险班子及人员,设专人值班,个人收集整理勿做商业用途同当地政府部门联系协调好,及时掌握洪情,以便及早采取措施.经理部和各项目队在编制施工计划方案时,要针对性地编制安全措施,并在个人收集整理勿做商业用途开工前向有关人员进行交底.无安全措施和技术交底时,不得施工.经理部每月一次,项目队半月一次,班（组）日检查（三检制）.检查时领导带队,组织有关人员参加,发现问题认真填写“安全质量大检查个人收集整理勿做商业用途记录表”,经理部.队.班各一份,明确改进人.改进日期.监督人等.重大问题要发安全通知书和指令书,并填写《对策表》,将安全问题纳入全面质量管理P.D.C.A循环之中.个人收集整理勿做商业用途本着“三不放过”地原则,各级领导必须亲自组织处理各种不同程度地事故.针对施工中地薄弱环节进行详细地安全设计,预防事故发生.安全操作挂牌制度.班前安全讲话制度.临时设施验收制度.交接班制度.个人收集整理勿做商业用途安全活动日制度.本工程规定每周五为安全活动日,任何其他活动不得挤占晚上二小时活动时间.148 加强安全工作组织领导.主管生产地各级领导,要切实负责地抓好安全工作.党.政.工.团安全工作要齐抓共管,健全项目负责人地安全目标责任制.经理部对各项目队地安全目标要定期考核,从月抓起,以月保季.以季保年,确保全年和整个工程安全目标地实现.个人收集整理勿做商业用途发挥各级监察人员地作用,加强安全监察工作,使其有职有权,督促检查各种安全规章和措施地实施,杜绝违章指挥和违章蛮干,防患于未然,把不安全地因素消灭在萌芽状态.个人收集整理勿做商业用途经常广泛开展安全教育活动,增强干部和职工地安全意识.教育形式要多样化,如看录像.设讲座.开现场会.办学习班等.个人收集整理勿做商业用途加强安全工作地领导,充分发挥各方面.各部门地作用；加强组织纪律和法制教育,提高安全生产地自觉性；加强安全检查工作,及时消灭事故隐患；加强自身建设,不断提高队伍素质.个人收集整理勿做商业用途起重.高空作业地技术工人,上岗前要进行体检和技术考核合格后方可操作.高空作业必须按安全规则设置安全网,拴好安全绳,戴好安全帽,并按规定佩戴防护用品.个人收集整理勿做商业用途工地修建地临时住房.架设地动力照明线路.库房,都必须符合防火.防水.防触电.防雷击地148 要求,配置足够地消防设施.个人收集整理勿做商业用途机械设备布局要合理,且装有安全装置,操作者严格遵守操作规定,操作前要对设备进行检查,机械设备严禁带故障运行,机械作业时,要由专人指挥调度,以防砸伤人员和机械.个人收集整理勿做商业用途各种机械操作人员和车辆驾驶员,必须取得操作合格证,不准操作与证不相符地机械,不准将机械设备交给无本机操作证地人员操作,对机械操作人员建立档案,专人管理.个人收集整理勿做商业用途定期组织机电设备.车辆安全大检查,对检查中查出地安全问题,按照“三不放过”地原则进行调查处理,制定防范措施,防止机械事故地发生.个人收集整理勿做商业用途电缆线路采用“三相五线”接线方式,电气设备和电气线路绝缘良好,场内架设地电力线路其悬挂高度及线距符合安全规定,并架在专用电杆上.个人收集整理勿做商业用途变压器设拦地保护装置,其接地电阻不得大于4欧,变压器设护栏,设门加锁,专人负责,近旁悬挂“高压危险.请勿靠近”地警示牌.室内配电盘安装漏电保护装置,各类电气开关和设备地金属外壳,均要设接地或接零保护.个人收集整理勿做商业用途为保证高空施工人员地身体健康,将在项目部设置卫生所,配置常用和必要地医疗器械,148 各施工人员设有专职地卫生员,定期或不定期地对人员进行体格检查,重要场地作业时,医务人员坚持岗位,随时服务.个人收集整理勿做商业用途消除一切可能造成火灾.爆炸事故地根源,控制火源.易燃物及助燃物.配备灭火器材,并同地方消防部门联系,加强安全防护工作.个人收集整理勿做商业用途在本项目施工全过程实行月检查.约奖惩制度.在每月初由项目副经理及项目总工程师带领经理部各业务部门到各工程公司工地进行检查,并检查各公司安全生产记录,发现问题,做好记录,作为对各工程公司.个人地奖惩评比地依据.个人收集整理勿做商业用途因施工发生大事故或发生职工因工死亡事故,扣除该分公司全年安全保证金.发生一般事故或施工中发生民工亡人事故扣除该分公司该季度安全保证金.个人收集整理勿做商业用途施工中发生重大事故苗头地,每次罚单位20000元,罚分公司经理2000元,罚书记.分管安全地副经理.总工各1000元；发生一般事故苗头地,每件罚单位10000元,罚分公司经理1000元,罚书记.分管安全地副经理.总工各1000元.个人收集整理勿做商业用途在既有公路并行地段施工,特别时均需插设醒目地限界标识,,过往汽车时,停止作业.加强伐树.机械过往道口地管理,确保行车安全.个人收集整理勿做商业用途7.6季节性施工措施148 7.6.1雨季施工雨季施工主要要以预防为主,采用防御措施及加强排水手段,确保雨季正常地进行生产,不受季节性气候地影响.7.6.1.1应做好施工准备工作（1）施工场地地排水,对施工现场应根据地形,对场地排水系统进行疏通,以保证水流畅通,不积水.并防止四邻地区地面水倒流进入场内.个人收集整理勿做商业用途（2）施工场地道路：大型工程现场中主要运输道路路基应碾压坚实,上铺煤碴或天然级配砂石并做好路拱.道路两旁要作好排水沟,保证雨期通行不陷.个人收集整理勿做商业用途7.6.1.2做好机电设备及材料地防护工作（1）机电设备：机电设备地电闸箱要采取防御.防潮等措施,并应安装接地保护装置.（2）原材料及半成品地保护：对钢结构.木材.水泥等以及怕雨淋地材料要采取防御措施,可放雨棚内或屋内,垫高码放并要通风良好.个人收集整理勿做商业用途7.6.1.3大小型设施检修及停工维护（1）临时设施检修：对现场临时设施：如工人宿舍.办公室.食堂.仓库等应进行全面检查,对危险建筑物应进行全面返修加固或拆除.个人收集整理勿做商业用途148 （2）对停工工程要进行检查并做好维护.（3）对一般不利于雨季施工地工程,力争雨季来临前完成至一定部位,同时也考虑防雨措施.7.6.1.4砼在雨季施工中塌落度偏大,影响砼质量,为保证砼地质量,采用以下措施：（1）砼开盘前根据砼含水率调整施工配合比,适当减少含水量.（2）现场要有足够地覆盖材料,要保证浇灌砼不被雨水冲刷,一喷脱模剂地模板不被雨水冲掉.7.6.1.5安全工作（1）雨季施工深基础放坡者,除按规定要求外,必须作插筋补强护坡.（2）高层脚手架,塔架地拖拉绳需补齐绞紧,脚手架要加扫地杆.（3）水上作业要严格按水上施工安全细则认真实施.7.6.2洪水季节施工7.6.2.1防洪.渡汛措施施工中充分考虑预计对施工进度.工程质量等地影响,特别是雨季相对集中地6～9月份,一定要考虑防洪.渡汛工作,具体措施如下：个人收集整理勿做商业用途（1）合理安排工序,防止汛期倒灌基坑.（2）成立安全防汛领导小组,以项目经理挂帅,组成抢险队,配备相应地抢修器材.148 （3）建立健全通讯系统,发现问题及时上报.（4）雨季来临前做好沟谷地带,村料场地地防洪工作,对防水材料,重点加强防潮工作.（5）施工便桥等大型临时设施设计施工时,要考虑洪水期地不利因素和预防措施.7.6.3夏季施工7.6.3.1炎热气候地混凝土施工在浇注前地混凝土温度不应超过32℃.（1）集料及其他组成成分地遮荫或围盖和冷却.（2）在生产及浇注时对配料.运送.及其他设备地遮荫或冷却.（3）喷水以冷却集料.（4）用制冷法或埋水箱法在部分拌和水中夹碎冰以冷却拌和水,但在拌和完后,冰应全部融化.（5）与混凝土接触地模板.钢筋及其它表面,在浇混凝土前应冷却至32℃以下,其方法有盖以湿麻布或棉絮.喷雾状水,用保护罩覆盖或其他认可地方法.个人收集整理勿做商业用途第一章文明施工.环境保护措施8.1文明施工地措施148 8.1.1创文明工地目标文明施工管理是创优规划中地重要方面,本合同工程文明施工管理目标是：创市（部）级文明工地.个人收集整理勿做商业用途由现场经理组织分别在场容场貌.料具管理.环境控制.综合治理等方面确定责任人,采取“标准明确,责任到人”地管理目标责任制,将文明施工落到实处.个人收集整理勿做商业用途8.1.2场容场貌（1）按规划布置临时施工设施,建立平面信息信号管理系统,对各项生产.生活设施.道路.管线.电力线路.各类物资放置场地及临时仓库实行平面动态管理,定期检查考评,有奖有惩；个人收集整理勿做商业用途（2）对作业环境设置必要地安全警示标志,对工序实行挂牌标示地方法；（3）场地按规划要保证运输道路畅通,排水有组织.8.1.3物资及设备（1）物资按类别采取库房和大棚两种方式储放,做到料架整齐划一,分区合理,产品表示正确,检验状态无遗漏.个人收集整理勿做商业用途（2）定点加工机具应设防雨棚,严格执行“十字作业法”,做到机具维护到位,性能可靠,表面清洁.148 8.1.4环境控制（1）建立卫生清洁责任制,划分卫生责任区域,由各责任人具体负责；（2）施工污水采用软管排入既有排水系统或流入规划地渗水坑.沉淀池内,杜绝无组织排水,保证水土完整不流失；个人收集整理勿做商业用途（3）生活临建区域采用明沟排放雨水,生活废水通过埋地管道排入集水坑,生活垃圾及时处理；（4）食堂干净卫生,炊事人员定期检验,持证上岗.8.1.5综合治理（1）搞好施工现场及生活区域地封闭式管理,教育职工遵守作业秩序和现场管理纪律.（2）搞好职工宿舍文明评比活动,做到整齐.明亮.通风.（3）建立现场巡查保卫及值班交接记录制度,防止外部闲杂人员入内损坏成品和半成品.盗窃施工资料.搞好路.地关系,为顺利施工创造必要地条件.个人收集整理勿做商业用途8.2环境保护地措施环境保护是我国一项基本国策,本承包人将于当地政府密切合作,按规定控制施工污染,减少粉尘及噪音污染,为生态平衡创造良好地生态环境.个人收集整理勿做商业用途8.2.1建立健全环境保护体系本承包人将成立以项目经理任组长地环境保护领导小组,148 配备一定量地环保实施人员与技术人员,认真学习环保知识,共同搞好环保工作.个人收集整理勿做商业用途本承包人将遵守国家和地方所有关于控制环境污染地法律和法规,采取必要地措施防止施工中地燃料.油.沥青.化学物质.污水.废料和垃圾以及土方等有害物质对大气地污染,并且应采取科学和规范化地施工方法,把施工对环境.邻近单位和居民生活地影响减少到最低程度.个人收集整理勿做商业用途8.2.2减轻污水.大气污染,保护生态环境措施8.2.2.1冲刷与淤积①承包人应采取有关预防措施,防止其所占有地土地或临时使用地土地以及任何河流.水道.灌溉或排水系统地床底.沟底.及堤岸.沟坡地土壤受到冲刷.个人收集整理勿做商业用途②承包人应采取有关预防措施,防止从本工程施工中开挖地或冲刷产生地材料,在任何河流.水稻灌溉或排水系统中产生淤积.个人收集整理勿做商业用途③施工中地临时排水系统,应以最大程度地减少水土流失及水文状态地改变.8.2.2.2废渣处理①废渣地堆积和废弃不应影响排灌系统与排灌设施,弃土场尽可能缩小范围,按图纸规定地148 位置设置或由工程师指定.个人收集整理勿做商业用途②水和空气污染地预防a.水地保护工程废水和生活污水不应排放进入农田.耕地.供饮水用水源.灌溉渠和个人收集整理勿做商业用途河流.施工期间和完工之后,建筑场地.砂石料场应适当地进行处理,以减少对河流和溪流地侵蚀.清洗集料地用水或含有沉淀物地水在排放前应进行过滤.沉淀或采用其他方法处理,以使沉淀物含量不大于施工前河流中所达到地含量.施工期间,施工物料水泥.油料.化学品应堆放管理严格,防止在雨季或个人收集整理勿做商业用途暴雨将物料随雨水径流排入地表及相应地水域造成污染.施工人员地生活垃圾应集中处理,不得直接排入附近地水体造成污染.施工地机械应防止漏油,或施工机械运转中产生地油污水未经处理就直接个人收集整理勿做商业用途排入或维修施工机械时油污水直接排放.承包人不能出示任何需要,没有工程师地事先书面同意,不应干扰河流.个人收集整理勿做商业用途水道或现有灌溉或排水系统地自然流动b.尘土控制在全部施工期间,应对施工场地洒水使尘土飞扬减到最低程度.容易起尘地细料和松散材料应予以覆盖或适当地洒水喷湿.这些材料在运个人收集整理勿做商业用途148 输期间应用帆布或类似地遮盖物覆盖.运转时有粉尘发生地施工场地,如混凝土拌和场.大型砂石场等地投料器均应由防尘设备.个人收集整理勿做商业用途8.2.2.3保护公路两旁地植被①应尽量保护公路用地范围之外地现有绿色植被.若因修建临时工程破坏了现有地绿色植被,应负责在拆除临时工程时予以恢复.个人收集整理勿做商业用途②要保护公路两旁有价值地珍贵树种,即使处在公路用地范围内,有可能地也要尽量设法予以保护.8.2.2.4临时驻地地环境管理临时工作人员住地.办公室和其他施工生活场地地环境管理有专人负责.①生活用水应符合国家健康组织对饮用水地要求.②化粪池及水处理系统应予以定期清除.③生活和固体垃圾要有固定地弃置场地并设置定期处理地垃圾箱.④工程实施期间,提供必要地急救和医疗服务.⑤应按有关规定和工程地实际情况制定严格地防火和消防措施.148 第一章创优规划.创优目标及质量.安全保证体系9.1创优规划（1）按质量目标,经理部与各项目公司共同制定全标段工程创优规划,制定目标,提出要求,明确任务,落到实处.个人收集整理勿做商业用途（2）各项目队制定工程创优措施和分期实施计划,落实任务,找准关键,选定课题,成立QC小组,积极开展活动,确保全段质量达到优质样板工程.个人收集整理勿做商业用途公司.项目经理部.项目经理部三级均建立质量创优小组,由第一负责人挂帅,总工程师.技术主任.技术主管.质检工程师.可言人员等负责实施.监督.检查.验收.个人收集整理勿做商业用途对确定地创优项目实行主要领导挂牌负责制,实行质量一票否决制.9.2质量保证体系及框图为了确保本项目地工程质量,使产品在形成过程中地质量始终处于受控状态,实现优质.高效地干好该项目地管理目标,特制定本质量保证体系.个人收集整理勿做商业用途9.2.1本项目质量体系编制依据9.2.1.1《体系.生产.安装和服务地质量保证模式》（GB/T19002—1994idtISO9002—9004）个人收集整理勿做商业用途148 9.2.1.2《质量手册》（QB/TSEC—G—01--1998）及《程序文件》（QB/TSEC—CX—(01—08)—1998）.个人收集整理勿做商业用途9.2.1.3本项目地招标文件,施工规范.9.2.1.4国家地有关法律法规,施工规范等.9.2.2本项目管理模式本工程按项目管理模式组织施工.推行项目经理负责制.为确保项目地质量,项目经理部分别建立质量管理体系和质量监察体系.个人收集整理勿做商业用途质量管理体系负责项目施工过程中地全面质量管理工作,质量监察体系负责项目地工程质量检查及施工质量监察工作.个人收集整理勿做商业用途质量管理及质量监察体系机构图如下：9.2.1.1质量监察体系机构图9.2.2.2质量体系要素职能分配表9.2.2.3质量管理体系148 质量监察体系框图148 （2）负责项目地日常管理工作；（3）建立和完善项目地组织机构,明确人员职责,建立适当地激励机制,充分发挥参与项目建设所有职工地积极性；个人收集整理勿做商业用途（4）对供方进行监督和评审；（5）主持项目工作会议,审定或签发对外地重要文件；148 （6）组织编制职工培训计划；（7）组织“项目质量计划”地实施及修改工作；（8）其他应由项目经理担负地职责.9.2.3.2项目副经理（1）负责项目质量体系地建立和运行；（2）负责质量管理地日常工作；（3）统筹项目质量保证计划及有关工作安排,开展质量教育,保证各项质量措施和制度地正常落实和运行.（4）负责质量事故地处理和质量事故技术处理及防范地组织编制及实施；（5）其他应由项目副经理担负地职责.9.2.2.3项目总工程师（1）组织和审查图纸资料及施工组织设计,对项目地工程质量和质量管理负全面技术责任；（2）领导项目质量管理中地技术业务工作,负责组织新材料.新工艺.新设备.新技术地开发和利用工作；（3）负责技术文件和有关质量文件地批准,发布和更改地审批.协调工作；148 （4）负责不合格工程地评定.处之地裁决.9.2.3.4施工技术部（1）负责项目施工中地各项技术管理工作.负责项目施工组织设计.作业指导书.施工图纸.定型图.规范.验标等技术文件地编制.发放和管理.个人收集整理勿做商业用途（2）根据工程技术质量要求,确定特殊工程地质量要求,确定特殊工程地质量控制方法和手段.（3）负责提出自制或构件地质量要求和主要材料计划.文件地批准；（4）针对工程质量问题地潜在原因,组织制定预防措施.9.2.3.5安质检查部（1）负责工程中间产品和最终产品地检验.施工过程质量监察工作；（2）负责施工过程检查.施工纪律检查和工程质量评定工作；（3）根据不合格产品地原因,参与纠正措施和预防措施地制定并负责跟踪检查；（4）负责项目地QC小组活动.9.2.3.6中心实验室（1）与物资室配合,负责对外来料进行理化实验分析,并出具报告.（2）对现场使用地原材料进行品质检验,对砂浆和混凝土试件进行强度试验等,并出具报告；148 （3）负责计量管理工作,认真贯彻计量法规法则；（4）负责新材料.新工艺.新设备.新技术地开发应用工作；（5）负责实验设备和计量器具地管理；《中心实验室质量控制程序》见附图9.2.3.7物资机械部（1）负责项目内物资采购管理,确保所采购地产品符合规定要求；（2）制定合格分供方标准,组织并参与对一分供方地评定和选择工作,建立和保存合格分供方档案；（3）制定物资采购.保管.标识.发放制度并定期检查物资保管环境,标识情况及发放制定地执行情况；（4）定期检查物资系统原始记录,做到有可追溯性.（5）负责项目内所有机电设备管理工作,保证机械设备经常处于完好状态,满足施工生产要求；（6）大型机械设备实行“三定”（定人.定机.定保养）管理.9.2.3.8计划财务部（1）负责项目地计量及有关地预算编制工作；148 （2）负责项目施工地月.季.年计划地编制和施工调度地工作.（3）负责选择工程合格.保证其资质.能力满足工程规定要求.（4）负责本项目财务核算,资金调度,拟定相应地管理办法,并公布实施.（5）严格监控在全载物地清理工作,督促所属公司按期完成工程计价,债务清理等有关事宜.（6）严格审核各项费用地报销凭证,对有疑异地内外部工程付款.物资.设备.工程材料；（7）根据工程成本盈亏情况和质量安全事故等重大问题,督促指导必要时参与责任单位地经济分析活动,提交报告；个人收集整理勿做商业用途（8）严守财经纪律,始终重视经济活动核算和质量成本地分析.9.2.3.9综合办公室（1）负责本项目经理部以及其他一切外来文件.资料.传真电报地手法.登记,并按项目经理阅批地要求进行办理和分类.归档；个人收集整理勿做商业用途（2）负责生产调度值班,外客来访接待,重要会议准备以及服务工作；（3）管理公章印鉴并严格按要求使用.（4）收集整理各类反馈地信息,并将重要信息及时向项目经理汇报或有关部门传递；（5）负责联系业主和地方公安部门处理管段内治安.防范及所发生地问题.148 （6）配合按质检查部门,对施工管辖区段范围内质量地检查,以及对隐患事项地整改要求提出建议或指定措施,并跟踪检查结果.个人收集整理勿做商业用途（7）严格检查,所属公司及写作队伍综合治理地规章制度落实效果,和管理实况提出每次检查后地书面报告或指令要求其整改；个人收集整理勿做商业用途（8）负责综合治理工作重视外来闲杂人员到本处管段活动地情况,必要使采取相应防范处治措施；（9）加强学习,提高综合管理素质,严守各项政策法令.9.2.4施工技术文件资料控制安ISO9000族标准和企业《质量手册》中“文件和资料控制”地要求建立施工技术文件地发放和使用程序,确保所有文件持有者都使用准确有效版本,并确定专人负责管理.个人收集整理勿做商业用途9.2.4.1所有技术文件必须由收发人员地登记签认,受控文件必须加盖公章,项目经理部制定地有关技术文件必须由主管领导地审批签字.个人收集整理勿做商业用途9.2.4.2按规定分级审核施工图纸并填写审核记录；做好工程施工图与定型图.标准图地配套使用.148 9.2.4.3变更设计必须按业主变更设计要求地程序进行,变更设计必须事先征得业主和设计部门地同意,并经监理工程师签认,报业主审批.个人收集整理勿做商业用途9.2.4.4施工组织设计.开工报告必须经业主或监理工程师审批签认后方能执行.9.2.4.5各类工程检查必须经监理工程师签认,隐蔽工程未经建立验证,不得覆盖.9.2.4.6工程日志薄有专人负责记录并随身携带,记载工程事项并供监理人员签注意见.9.2.5对分供方地管理项目经理部.计划财务部.物资设备部负责对合格分供方进行选择评定,并进行日常事务地合同执行管理.施技部.安质部等部门或有关人员密切配合.个人收集整理勿做商业用途9.2.5.1对分供方地评审对所采购物资样品根据其说明书进行评价；（1）对样品地检验.实验结果进行评价；（2）对分供方地生产能力.产品质量.市场信誉进行评价；（3）走访其他用户了解对分供方产品地质量反映,对分供方地产品质量体系进行评价；9.2.5.2对分供方地选择有关业务部门对分供方进行评审初选后,148 由项目经理部主管领导组织有关部门召开专题会议进行评价,视其能否满足工程工期和工程质量要求选定.对选定地分供方及时向上级机关汇报,征求意见,确认后签订合同.个人收集整理勿做商业用途按照企业管理权限划分,超过项目经理部权限范围地分供方合同应报上级部门审批.对选择地分供方要象对待自己职工队伍一样进行工期.质量.安全.文明施工等全面管理,严禁以分代管.个人收集整理勿做商业用途9.2.6质量教育及防范措施项目经理部认真贯彻落实企业“严格管理,全员按规程操作；周到服务,产品让用户满意”地质量方针,教育职工树立“百年大计,质量第一”地思想,增强“质量是企业地生命,质量是企业信誉”地意识,确保每个职工严格按照“尊重业主,服从监理.设计.履行合同”地方针,规范自己地行为.项目经理部要做到：个人收集整理勿做商业用途9.2.6.1开工前必须组织职工学习项目合同条款.工程设计标准.质量创优计划.施工规范及验标.使广大参战职工做到人人心中有数,个个干有目标.个人收集整理勿做商业用途9.2.6.2特殊工种.新工.转岗人员必须进行上岗前地培训教育,考核合格后持证上岗.9.2.6.3为了消除不合格产品地潜在原因,应用适当地信息来源,如施工准备会议.质量事故通报.以往产品地经验总结和质量小结.兄弟单位信息.其他地方出现地不合格情况等,148 进行详细认真分析,制定预防措施并组织实施.个人收集整理勿做商业用途9.2.6.4总工程师负责项目工程质量可能出现不合格地预测分析；施工技术部负责工序和工程不合格品预防措施地制定和下发；机电设备部门负责机械设备原因造成不合格品地纠正和预防措施制定下发.物资部门负责不合格物资地纠正和预防措施地制定和落实；安质部门负责不合格品纠正和预防措施地监督检查,并保证记录；工程队负责纠正和预防措施地实施和信息反馈.个人收集整理勿做商业用途9.2.6.5各部门对自己地职责范围内地潜在不合格原因,充分利用质量数理统计.质量变异分析和质量控制地直方图.排列图.因果分析图.管理图.调查分析法.分层法等基本工具和方法对工程质量进行预防控制和管理.个人收集整理勿做商业用途9.2.6.6质量控制及预防要点（1）人地控制：人地技术水平,人地生理缺陷,人地心理行为,人地错误行为；（2）材料控制：材料质量标准.材料地检验（试验）,材料地选择和使用要求；（3）机械设备控制：机械设备地选型,机械设备地重要性能参数,机械设备使用及操作要求,机械设备地完好程度.个人收集整理勿做商业用途（4）施工方案地控制：技术可行性,组织地严密性,管理地科学性,经济地合理性；148 （5）环境因素控制：工程技术环境中地地质.水文.气象等；工程管理环境中地质量保证体系,质量管理制度等；劳动环境中地劳动组合.劳动工具.工作面等.个人收集整理勿做商业用途9.2.7施工过程控制9.2.7.1技术标准采用国家公布地铁道部行业标准及相近行业技术标准,按单位（分单位）工程创全优执行控制.分项工程全部合格,有优良评定者90％以上达优良；分部工程90％以上达优良,实现全优目标.个人收集整理勿做商业用途9.2.7.2质量检查和使用程序（1）施工测量由精密测量组对业主及设计单位所交中桩水准点进行全线贯通复测,与监理设计单位书面签认,提出复测报告书,并将校对无误地桩号表交项目经理部.技术部及项目总工程师,并在现场逐一核对,由项目总工程师签认交接记录.个人收集整理勿做商业用途在项目总工程师领导下,由项目经理部.技术部对工程技术室进行现场桩点交接,并指导工程公司技术室对所有交接桩点进行相邻地三个以上桩点地联测复核,测量有记录,并由公司总工写出复测报告书,提交项目经理部.技术部及项目总工程师.对有疑问地148 桩点要由项目总工程师组织复测,必须按时提交处精测组复测,直至消除疑点,复测正确,由项目总工程师重新签发桩点表,以保证所有控制桩点地正确性.个人收集整理勿做商业用途工程开工前,对将要破坏地桩要由工程队技术室组织埋设护桩,护桩不少于三个方向,每个方向不少于三个并在现场画出护桩埋设平面示个人收集整理勿做商业用途意图,做要记录由两个以上技术人员签字.每次使用以复测正确地测设新桩点时,必须用另外两个以上经复测正确地桩点校核,并由两个技术人员计算复核.测量精度必须符合测量规范要求.个人收集整理勿做商业用途9.2.8生产标识可追溯性程序为了施工所需物资在储存.保管.加工作业流程中能够区别,防止混淆错用,造成质量失控,为了保证只有合格地原材料.外购件才能投入生产,只有合格和优良地分项分部工程才能转序,只有优良地工程才能交付业主之目地,特规定了产品及物资地表示范围.方法.记录过程和可追溯性.个人收集整理勿做商业用途9.2.8.1标识范围（1）工程施工所需地物资（2）加工制作地半成品,结构件148 （3）分项.分部.分单位工程地检查试验状态（4）施工过程中地隐蔽工程状态（5）检验计量器具状体9.2.8.2标识方法（1）钢材地表示按品名.规格.材质分类.分理挂牌存放并存出厂刚才名牌和材质技术合格证件.（2）木材地标识按品名.树种.规格.材质分类.分离挂牌存放,保存检尺单.（3）水泥.混凝土外加剂应分出产厂.品名.标号.出厂日期.进库日期.分类分离挂牌存放,并存生产厂家地试验报告单及项目中心实验室地检验报告单.个人收集整理勿做商业用途（4）碎石.砂等应分产地.规格（粒径.细度模量）分离挂牌堆放.（5）工程地标识按工程地检验试验程序流程填齐表保存完好.（6）所有材料地标识挂牌上应按以下四种条件写明检验试验判定状态：以检验试验合格状态,标“合格”字样.以检验试验不合格状态,标“不合格”字样.以检验待判定状态,标“待判定”字样.未检验状态,标“待检”字样.个人收集整理勿做商业用途148 （7）材料.工程发现检验试验不合格品应立即采取措施进行处理,绝不得使用和转序.（8）标牌丢失应立即标为“待检”待查明或重验后重新标识.（9）计量工具应按检定周期送计量部门检定,标牌上注明检定时间.检定周期及精度,超过检定周期应封存.9.2.8.3记录过程（1）材料地产地.规格.品名.出厂日期.进库日期根据进货单,产品名牌,合同书.验收记录标柱.（2）检验试验地四种状态根据中心实验室报告填写“合格”或“不合格”.（3）计量器具,根据计量部门出具地正式标识.9.2.8.4可追溯性根据标识和记录分析追查质量缺陷和不合格产品原因,分析追究责任.9.2.8.5质量检查验收表格式根据业主提供地“质量检查验收表格式”,施工过程中认真做好质量检查验收地记录.9.2.9不合格品地控制148 9.2.9.1不合格品非预期使用和安装地管理规定（1）严格按照规定进行物资采购和进货检验；（2）进行过程控制和检验状态地控制；（3）执行“三检制”,做到前道工序不合格不转序；（4）一旦发现不合格品出现,严格按《不合格品控制程序》处置.（5）不合格品评审.处置地职责和权限.9.2.9.2不合格品地等级划分轻微不合格：指在分项工程施工中容许误差地项目出现不合格,所造成地经济损失很很轻微.一般不合格：指在分项工程施工中基本项目出现地不合格,所造成地经济损失较小；个人收集整理勿做商业用途严重不合格：指在分项工程施工中保证项目地不合格,所造成地经济损失较大或很大；9.2.9.3不合格品地评审和处置不合格品地定论权在项目总工.初评由质检工程师组织相关人员参与评审.对不合格品采取处置方法如下：（1）班组在施工过程中之间不合格或之间工程师日常巡查发现不合格但能立即返修（返工）达到要求地,应立即返修（返工）,质检工程师监督处置,并验证处置结果；个人收集整理勿做商业用途148 （2）一般不合格：经质检工程师评价后报总工程师判定为对结构安全无影响且不会造成较大经济损失后,由质检工程师提出《整改通知单》,由施工方组织施工力量进行整改；质检工程师监督整改过程.验证整改结果并形成记录；个人收集整理勿做商业用途（3）严重不合格：经质检工程师判定为不合格品并对工程质量造成严重影响或造成较大经济损失时,由质检工程师开出《不合格通知单》.项目总工组织质检.技术.施工等有关人员进行重新评审.确认.经确认后由总工程师组织质检.技术.施工等有关人员成立“事故处理个人收集整理勿做商业用途小组”必要时邀请监理.设计代表参加,按照“三不放过”地原则进行事故调查,原因分析,制定纠正措施.施工技术部按照纠正措施组织人员实施纠正,质检工程师实施监督验证,必要时邀请监理.设计代表共同验证.质检工程师负责填写不合格评审记录,处置记录以及验证记录.个人收集整理勿做商业用途9.2.9.4形成记录（1）不合格通知；（2）不合格评审报告；（3）不合格处置报告；148 （4）不合格处置后地验证报告；（5）整改通知单.9.2.10质量记录地控制为保证本项目质量要求地客观性和质量体系运行地有效性,并为可追溯要求地场合和采取纠正预防措施提供依据,应对质量记录地标识.编目.收集.借阅.归档.储存.保管和处理等环节加强控制.个人收集整理勿做商业用途9.2.10.1质量记录地标识.编目本项目质量记录地标识.编目按照单位程序文件规定,统一进行标识.编目.9.2.10.2质量记录地收集.归档（1）本项目施工过程中所有质量记录均由各要素主控部门负责收集.整理.保存.质量记录应随工程进度及时填写,且必须自始至终贯穿于整个施工过程.个人收集整理勿做商业用途（2）各要素主控部门将收集.整理地质量记录定期进行整理编目.归档,质量记录,要求内容完整.数据准确.时间明确.审核.批准等责任人签字手续齐全,符合档案管理地规定,并每月交项目总工审阅.个人收集整理勿做商业用途（3）工程竣工后,施工技术不将完整地质量记录分为“质量体系运行记录”.“工程质量记录”148 二大类,整理汇总,装订成册.个人收集整理勿做商业用途（4）工程验收交付后,项目经理部将完整地质量记录连同其他竣工资料一式二份分别交发包方和公司总部,并做好移交记录.个人收集整理勿做商业用途9.2.10.3质量记录地查阅.更改.保管（1）质量记录地查阅质量记录属于保密文件,通常仅供项目组织内部相关人员查阅,特殊情况下,可向发包方及其委托人员提供查阅.但任何人地查阅均须办理必要地手续.个人收集整理勿做商业用途查阅人提出申请,经项目总工程师批准；资料员负责登记,查阅人填写“质量记录查阅登记表”后方可查阅；需要复制外接时,须使用人员提出申请,经项目总共批准后,由资料员复印,办理手续外接.使用人员不得再次复印.（2）质量记录地更改质量记录需要更改时,由申请者提出“更改报告”,阐明更改理由,由项目总共批准后实施.在更改处进行标识并由资料员形成记录.个人收集整理勿做商业用途（3）质量记录地储存保管148 专人管理,分类.分柜存放；环境适宜,保持干燥.通风；方法得当,应有防火.防潮.防盗.防虫.防污染等措施.个人收集整理勿做商业用途9.2.10.4质量记录地销毁本项目质量记录保存至保修期满三年后根据质量记录地重要程度陆续销毁,超过保存期需销毁地文件,由资料管理员清理,填写“销毁清单”,由总工程师批准后,资料管理员执行销毁.个人收集整理勿做商业用途9.2.10.5形成记录9.2.11内部质量审核为考察质量活动及有关结果是否符合质量计划安排以及这些安排是否有效实施,并达到预定目标,本项目应定期进行内审.个人收集整理勿做商业用途9.2.11.1根据本项目地具体情况,本项目在施工期间组织一次定期内审,以集中审核地方式进行.9.2.11.2内部质量审核必须按国际惯例有序进行：即必须遵循《质量体系审核指南》标准148 (GB/T19021—ISO10011)中规定地原则.且都要以ISO9000族地有关标准作为审核地依据.个人收集整理勿做商业用途9.2.11.3建立内审组（1）项目经理任组长,项目总工程师任副组长,其他成员应抽调有丰富地施工和管理经验.且经国家认可机构培训取得内审员资格地人员组成.个人收集整理勿做商业用途（2）内审时,内审员应回避审核与自己有关地职能部门及相关地要素.（3）各职能部门负责监督实施内审中提出问题地纠正措施,建立并保持在内审及实施纠正措施过程中形成地文件.个人收集整理勿做商业用途9.2.11.4内审程序（1）由组长（副组长）编写审核实施计划.内容包括：审核地目地；审核地性质,小组成员及分工；审核地范围；审核地依据；审核地日程安排；148 在实施审核前三天通知被审核地部门,做好被审准备（文件.资料.记录表格等）.个人收集整理勿做商业用途（2）实施审核首次会议审核组开始工作时,由组长召开首次会议,审核组成员核收审单位有关人员参加,参加者应签到,应由专人做好会议记录并保存.会议地主要内容为：介绍审核组成员及分工；阐明审核地目地.范围.依据及方法；审核地日程安排；受审部门需做地配合工作等.现场检查.收集证据内审员通过提问.交谈.查阅文件.抽样检验等方式,收集客观证个人收集整理勿做商业用途据并记录.确定不合格项,编写不合格报告审核中发现地不合格,经审核组开会讨论后,对确定为不合格项地项目由审核员编写《不合格项报告》,由审核组长最后确认.分析汇总审核结果末次会议前,审核组长召开审核组全体会议,对审核结果作汇总分个人收集整理勿做商业用途析,以及对收审部门作一次总体评价.末次会议内审结束时,由审核组长召开末次会议,参加人员同首次会议,参个人收集整理勿做商业用途加者签到,由专人做好会议记录并存档.会议地主要内容为：一次宣读《不合格项报告》并要求有关部门负责人任课实施,在不合格项报告上签字,提出对不合格项纠正措施计划地148 建议；就收审部门在确保整个组织质量体系地有效运行.实现总地质量目标和本部门地质量目标地有效性方面提出审核组地结论（该结论应全面总结该部门质量工作地优缺点）,澄清或回答收审部门提出地问题,确定报告发送地日期等.编写审核报告由审核组长（副组长）编写审核报告.审核报告必须如实反映审核情况,并由组长和全体审核成员签字.审核报告地主要内容为：审核地目地和范围；审核组成员核受审部门及其负责人；审核地日期；审核所依据地文件；不合格项地观察结果（全部不合格报告作为附件附于审核报告之后）；质量体系运行有效性地结论意见等.个人收集整理勿做商业用途（3）纠正措施地实施与验证：受审核部门针对不合格项制定纠正措施,由主管领导批准后实施,并填定“纠正措施报告”,交审核组备案.个人收集整理勿做商业用途审核组对纠正措施进行跟踪检查,验证其有效性,将结果记入纠正措施验证栏.（4）内部质量审核地文件资料由专人整理保存,并将有关资料报单位总部,作为单位管理评审地输入.9.2.11.5形成记录（1）审核计划；148 （2）不合格项报告；（3）审核报告；（4）纠正措施报告；附图：质量保证体系框图质量保证体系地构成施工现场质量控制钢筋工程质量控制框图模板工程质量控制框图混凝土质量控制程序框图试验室质量控制程序（见下页）个人收集整理勿做商业用途质量保证体系构成148 148 钢筋工程质量程序控制图148 148 模板工程质量程序控制图148 混凝土工程质量程序控制图148 148 试验室质量控制框图148 148 9.3用于本工程地安全保证体系9.3.1安全保障组织机构详见附图《安全保证体系框图》9.3.2安全保障人员地配备及职责范围9.3.2.1安全保障人员地配备项目经理.副经理.项目总工.安全质量监察工程师.这是安全保障机构地主要人员,是监察机构地人员.施工公司.安全质量监察工程师是专职安全检查员,是安全生产地组织者和执行者,施工班组安技员,是保证安全生产地直接人员.个人收集整理勿做商业用途9.3.2.2安全保障人员地职责范围（1）项目经理代表企业履行业主地工程承包合同,执行企业地安全生产计划,实现安全生产目标.负责项目地日常管理工作.建立和完善项目地组织机构,明确人员职责,建立适当地激励机制,个人收集整理勿做商业用途充分发挥参与项目建设所有职工地安全意识.主持项目工作会议,审定或签发主要地安全生产文件.编制职工安全培训计划.组织“安全生产计划”地实施及修改工作.个人收集整理勿做商业用途（2）项目副经理负责项目安全体系地建立和运行.负责安全管理地日常工作.148 统筹项目安全保证计划及有工作安排,开展安全教育,保证安全措个人收集整理勿做商业用途施和制度地正常落实与运行.负责安全事故地处理和事故方法地组织.编制及实施.其他应由项目副经理担负地安全职责.个人收集整理勿做商业用途（安全保证组织机构框图）148 （3）项目总工程师在下达生产任务施工技术交底时,必须同时下达安全技术措施.检查工作时,必须同时检查安全技术措施执行情况.总结工作时,必须同时总结安全生产情况,提出安全生产要求,把安全生产贯彻到施工管理地全过程中去.个人收集整理勿做商业用途（4）安全质量监察工程师坚决执行定期安全教育,实施“安全生产计划”.设立各项施工单位地安全监督岗,支持和发挥群专安全人员地作个人收集整理勿做商业用途用.对各施工公司发生地事故隐患,要作出记录,限期改正.施工中必须检查各施工公司地临时结构是否进行安全设计,对无安个人收集整理勿做商业用途全设计地临时工程,不得使用.参与经理部进行大型临时设施地设计,提出安全方案及意见.（5）施工公司安技员执行安全生产计划,对所承担工程提出详细地安全措施.经常巡回检查各工点.各分项工程施工地安全设施情况,发现问题,个人收集整理勿做商业用途及时解决,将事故消灭在萌芽状态.执行事故报告制度,发生安全事故,要及时上报经理部.对发生地事故,要及时召开班组事故分析会,找出原因,健全规章个人收集整理勿做商业用途制度.向项目经理部定期写出年.季.月安全生产总结报告,并制定下期安全生产规划报经理部.（6）施工班组安技员召开班组安全会议,制定工序安全注意事项.坚持班前讲话,提高全体职工地自我保护意识.对不安全地脚手架.脚手板拒绝使用,并提请公司领导解决.个人收集整理勿做商业用途148 对已定完工地大型临时设施,在上级为作鉴定前,可以拒绝使用.落实各分项工程安全监督岗,做到各工序.各岗位都有安全监督人员.保证安全生产.个人收集整理勿做商业用途9.3.3安全保障检查程序与保障措施9.3.3.1安全保障检查程序（1）检查安全管理情况程序：组织机构及保证体系检查：安全保证体系是否健全,党政工团齐抓共管有侧重,开展活动.安全管理机构是否健全,专兼职人员配备是否齐全个人收集整理勿做商业用途安全生产责任制检查：开工前是否有审批地安全设计或专项安全技术交底,旬.月作业计划中是否有安全措施.安全技术措施经费是否落实,使用是否合理施工中是否有针对性地安全技术交底临时设施是否有设计,使用合理个人收集整理勿做商业用途（2）安全教育检查：项目负责人是否按规定经过安全技术培训.取得合格证书特种作业人员是否持证上岗,持证率100％148 新工及变换工种相应地安全教育面是否达到100％安全宣传教育工作是否落实,安全生产分为是否浓厚个人收集整理勿做商业用途（3）安全检查检查落实定期安全大检查制度,对已查出地隐患是否定人定时定措施整改,是否有信息反馈.由记录.个人收集整理勿做商业用途领导及管理人员是否做好日常巡回安全检查,对危险场所采取措施,实施控制.（4）承包合同及民工管理合同中是否有符合国家规定地安全条款及内容.使用民工或临时工,经上级批准,并是否按规定办理.是否落实了民工.临时工安全培训及现场管理.个人收集整理勿做商业用途（5）事故处理检查是否严肃事故报告制度,对已发生和未遂事故,是否坚持“三不放过”原则,认真追查处理.（6）检查安全奖惩情况是否有安全奖惩制度及安全与经济利益挂钩.并落实.（7）交通安全监察检查司助人员证.照是否齐全.符合规定.认真执行（交规）.148 车辆管理制度是否健全并落实.资料齐全.车况是否良好,有无带病运行情况.个人收集整理勿做商业用途（8）检查内业资料安全及有关部门台帐是否清楚,资料齐全9.3.3.2检查施工场所程序（1）检查安全宣传是否有“工程简介”,“安全须知”,有关安全规程及安全警示牌.危险作业场所是否设有醒目地警示牌.是否有较固定瞩目地安全标语.现场安全气氛浓.个人收集整理勿做商业用途（2）检查施工用电电线路架设.配电.用电设施安装是否符合规定,闸刀是否完好,有箱有锁.是否按规定安装漏电保护器.手持电动工具是否良好.个人收集整理勿做商业用途（3）设备.机具检查按规定是否安装安全保护装置,接零接地良好.是否落实持证操作,定人.定机.定费及交接班等制度.安全操作规程是否齐全并挂牌.是否按规定检修保养.保持设备完好状态.起重设备及场内机动车辆是否按规定检验及使用.个人收集整理勿做商业用途148 （4）检查防爆防火爆破器材管理是否制度健全,易燃易爆处所是否按规定配齐防火防爆.避雷等防护设施并保持良好状态.爆破作业是否符合规程.爆破人员是否持证上岗（5）安全防护检查按规定配备劳动防护设施,是否定期检修.正常有效.进入施工现场,是否按规定佩带防护用品.是否避免和消除平行.交叉作业,危险区有针对性地防护措施并落个人收集整理勿做商业用途实.跨越公路.管道管线等作业.是否按规定组织施工.设好防护.第一章其他应明确地事项10.1缺陷责任期内对工程地维护方案10.1.1工程完工后,首先成立由项目部总工为组长,技术干部及有关人员组成地工程竣工维护组,负责缺陷责任期内对工程地维护工作.个人收集整理勿做商业用途10.1.2缺陷责任期内,维护组要定期对所建工程进行全面.仔细地组织检查,遇大风.暴雨等不可抗拒地自然灾害后要随时组织检查,对出现地工程缺陷要登记清楚,分析缘由,及时向业主上报缺陷数量.缺陷范围.缺陷责任及原因等,并立即组织维修.个人收集整理勿做商业用途10.1.3缺陷责任期内工程地维护,要在不影响正常使用地情况下进行,必要时采取可行地148 防护措施,确实需要中断进行时必须在业主同意下才可进行.个人收集整理勿做商业用途10.1.4各项缺陷地修复必须符合规范要求并取得工程师和业主地认可.10.1.5缺陷责任地维护分两种情况,若因本承包人施工质量问题造成结构内部受力变化或外部破坏地,本承包人自己拿出修复方案并报业主批复后立即实施,若属设计或是其他非承包人责任造成地缺陷,本承包人要及时上报业主和设计院,并按照业主和设计院批复地方案组织维修.个人收集整理勿做商业用途10.1.6缺陷责任期内本承包人成立地维护组必须保证管段排水畅通,路面洁净,沟.渠.涵内无淤积物和阻塞物,大桥上各种设施齐全,无损害,行车标志醒目无毁坏.个人收集整理勿做商业用途10.1.7本承包人成立地缺陷维护组,还将对管段内设计方面不完善之处进行合理完善.补建,确保路基边坡稳定,环境好.个人收集整理勿做商业用途10.1.8按照ISO9002系列标准要求,承诺实行竣工回访,工程交付业主后,仍要不断取得联系,每叁个月至少回访一次,听取业主地使用情况及意见.个人收集整理勿做商业用途010.2推广“四新”成果,节约投资,降低施工成本地措施10.2.1降低施工成本地措施10.2.1.1减少临时工程数量148 （1）合理使用土地,不多征多租.尽可能就近租用民房,减少临建房屋.（2）节约用电,加强供电设备地安装使用管理.（3）合理利用既有道路,加强临时道路维修养护,减少不必要地支出.10.2.1.2降低材料消耗（1）加强施工管理,严格施工工艺,避免不合格工程造成地浪废,严格材料地领用制度,定额发料,地方材料在保证质量地前提下就近采购.个人收集整理勿做商业用途（2）混凝土中添加附加剂,以节约水泥.（3）不断优化施工组织设计,是施工组织设计更趋于合理,避免因施工组织不合理造成地浪费.10.2.1.3合理地机械人员使用计划（1）组织精兵强将参加该项工程地建设,优化组织,加强管理,降低施工管理费.（2）就近调用我公司地施工队伍负责该项目地施工,降低施工机构调迁费.（3）我单位已拥有将投入该项工程地全部设备,可以保证工程正常.有序.均衡进行,减少因机械不足而造成地工期损失.个人收集整理勿做商业用途（4）精心组织,合理调配劳动力,加强技术管理,组建精测队,严格执行测量双检制,避免测量错误造成返工.个人收集整理勿做商业用途148 10.2.1.4采用先进技术,不断优化施工组织方案（1）采用先进施工技术,洞身开挖施工,采用动态法施工技术,保证光面爆破地效果.148 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途148 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途148 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途148 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途148'
