市政道路施工组织设计方案范文.doc

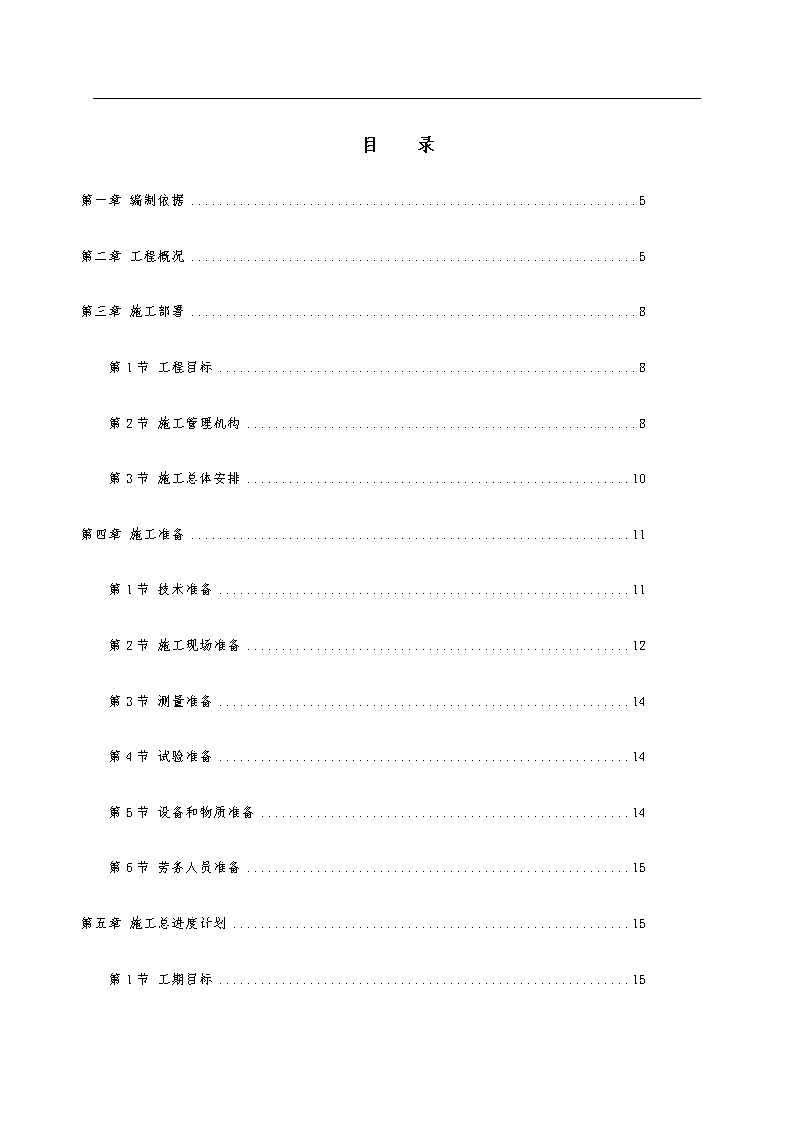

'目录第一章编制依据5第二章工程概况5第三章施工部署8第1节工程目标8第2节施工管理机构8第3节施工总体安排10第四章施工准备11第1节技术准备11第2节施工现场准备12第3节测量准备14第4节试验准备14第5节设备和物质准备14第6节劳务人员准备15第五章施工总进度计划15第1节工期目标15 第2节总进度计划15第3节施工总平面布置16第六章主要分项工程施工工艺16第1节工程测量16第2节道路工程19第3节水电安装工程29第七章保证工期的主要技术措施35第八章季节性施工措施36第1节水泥砼路面雨季施工措施36第九章质量保证体系37第1节工程质量目标37第2节组织机构38第3节工程质量管理措施38第4节工程施工技术规及质量验收标准39第5节工程质量承诺41第十章安全生产保证措施41 第1节安全管理网络41第2节安全管理41第3节建立现场安全检查制度42第4节安全技术要求43第5节主要安全预防措施43第6节安全管理目标43第十一章文明施工措施及环境保护44第1节文明工地创建目标44第2节文明施工责任制44第3节文明施工管理网络45第4节文明施工管理措施及环境保护措施45第5节环境保护措施46第十二章技术管理措施48第1节技术管理责任制48第2节技术管理制度48第3节技术管理措施49 第十三章施工降低工程成本措施50附表（一）拟投入本合同工程的主要施工机械设备52附表（二）主要的试验、测量、质检仪器设备表53附表（三）劳动力计划表54附表（四）工期计划表54附图（五）施工总平面图55附图（六）路基填筑施工工艺流程框图56附图（七）水泥混凝土路面施工工艺流程框图57附图（八）工期保证体系图58附图（九）质量保证体系图59附图（十）安全保证体系图60附图（十一）环境保护保证体系图61 编制依据1.1山县公园西路工程施工项目相关文件。1.2建筑勘察设计《山县公园西路工程施工图设计》。1.3现场踏勘调查资料报告以及本单位对同类工程的施工经验。1.4国家及本地区现行的市政道路工程施工技术规程、施工及验收规、文件，工程质量检验评定标准。1.5企业质量标准文件及标准化现场施工管理的有关细则。第一章工程概况2.1工程建设概况工程名称山县公园西路改建工程施工项目建设地点山县公园西路工程规模本标段：K0+18.969～K1+80.224，总长180.224米，宽8米，主要包括道路工程、排水工程、照明工程。质量标准达到《工程施工质量验收规》合格标准计划工期工期计划为60日历天，实际开工日期以开工令为准。 2.2工程设计说明2.2.1工程设计容包括：道路工程；排水工程；照明工程。2.2.2公园西路总长度180.224m，车行道宽度8米。设计起点接祖大道车道边缘，桩号0+18.969,设计终点接公园广场，桩号1+80.224。本设计起点至0+60处设有人行道。原道路为12cm厚预制板路面，应破除后按设计施工。2.2.3道路设计等级为城市支路Ⅱ级，计算行车速度20KM/h。横断面设计为一块板；路拱横坡1.5%；路面等级为高级路面，结构为：28cmC30彩色水泥砼路面（机动车道）+原路路基；人行道结构：5cm水磨石彩色块砖+3cmM7.5砂浆垫层+15cmC20混凝土基层；地下埋设ø500钢筋砼雨水管接入公园的排水系统。2.3工程特点2.3.1本标段工程道路位于县城人口密集处，交通、人流的干扰较大，需打围全封闭施工。2.3.2由于原路地下给水、燃气、国家光缆等重要设施错综复杂，又无详细、准确的地下网络图，故路基和沟槽开挖只能人工开挖，施工难度大。2.3.3施工容涉及道路、排水、路灯等，相互交叉作业。需考虑好施工顺序，先地下后地上，先主后次。2.3.4工期紧，任务重。应制定好详细的施工方案和计划，组织好人力、物力、财力，确保工程的顺利完成。2.3.5路线所经地区施工用水水源比较充分，电网发达,电力较充足,可满足工程用水、用电要求。 2.3.6该路段地势较窄，运输不太方便；进出场材料尽量采用小型货车运输。2.4主要工程量（计量时以实际产生的为准）工程项目主要工程数量道路工程（图纸）破除预制板：125m3；人工挖土方：200m3；C30彩色水泥砼路面（28cm）：1040m2；安砌C30预制砼路沿石（10×30×50）：65m；安砌C25砼嵌边石（10×20×50）：65m；C20砼人行道基层（15cm）：295m2；铺砌水磨石彩色块砖（5cm)：295m2交安工程（图纸）白实线：340m；黄实线：30m；黄虚线：130m；直行箭头：1个；人行横道面积：18m2；排水工程（图纸）人工挖沟槽土方：1150m3；管道人工回填方量：800m3；钢筋砼排水管（I级管d300，支管）：60m；钢筋砼排水管（Ⅱ级管d500,主管）：230m；圆形雨水检查井（ø1000，详见02S515/13）：15个；单篦雨水口（加深0.3）:12个路灯工程（图纸）安装路灯（10m高单杆单挑150W钠灯）5盏；电缆敷设：180m第一章施工部署第1节工程目标 3.1.1质量目标：达到《工程施工质量验收规》合格标准。3.1.2工期目标：计划安排为60日历天。3.1.3安全目标：争创市级安全标化工地，施工全过程无重大安全事故，重伤率控制在0.1‰。3.1.4文明施工目标：争创市级文明工地。3.1.5成本目标：降低工程成本5%。第1节施工管理机构本工程将组建强有力的生产调度、技术质量管理机构，以保证工程度顺利进行，项目经理部为工程具体实施管理机构。3.2.1根据本工程特点，本项目部设项目经理1人，项目技术负责人1人，以及相关施工员、专职质检员、材料员、试验员、安全员等。另公司设三部一室，即工程管理部、技术质量部、经营核算部和综合办公室。项目经理：负责全面工作。项目技术负责人：协助项目经理工作，负责本工程技术与质检工作。工程管理部：负责料场调查、材料采购供应，机构设备管理，能源管理，维修保养，负责安全生产，文明施工。技术质量部：负责计划安排，现场施工安排、测量放线，质量检验、监督以及处理质量问题。 经营核算部：负责工程计量、财务管理、经济核算、费用控制。综合办公室：负责合同管理、文件管理、劳资管理、后勤服务。项目经理部下设道路施工队和水电施工队。道路施工队：负责本标段路基开挖、路基填筑和路面工程等的施工。水电施工队：负责本合同段排水工程、路灯工程等的施工。以上两个施工队均在项目经理部的统一领导下，既分工负责又要相互协作，高效优质完成本标段工程项目，施工高峰时期，不足劳动力从当地进行补充。3.2.2本工程项目组织机构与人员配备见下页《项目组织机构图》项目组织机构图项目经理项目技术负责人质检工程师综合办公室主任:秘书:资料员:劳资员:经营核算部:组长:预算:财务:工程管理部:组长:材料员:安全员:机管员:技术质量部:组长:施工员:质量员:试验员:统计员:道路施工队水电施工队3.2.3工程管理制度 本工程的管理将从工程技术、施工、质量、安全、成本、物供等方面着手，总结以往的成功管理经验，本工程将实施以下规章制度：（1）项目经理部现场值班制度（2）每周生产例会制度（3）项目目标任务分解管理制度（4）图纸会审、技术交底制度（5）质量、安全预控制度（6）质量“三检”制度（7）定期或不定期安全生产检查制度（8）机械班前检查与停用保养制度（9）特殊工种持证上岗制度（10）成本控制制度（11）执行监理工程师或业主指令制度第1节施工总体安排 本标段控制工期的工程为路基和排水工程，其中排水施工为路基施工的关键工序，尤其是沟槽全部人工开挖，地下管线不熟悉，在施工中尽可能地安排边挖边做井和埋管的工作，组织相关部门协助指明地下管网后再开挖。如果开挖过程出现破坏后配合相关部门尽快恢复。这个环节是确保工期的重点环节。在确保工期的前提下，狠抓重点工程、重点工序、精心组织、统筹安排，在保证重点工程的同时兼顾其它工程，使本标段工程施工合理有序，做到均衡生产。3.3.1进场前先发出施工公告，协调好周边群众的关系，宣传该工程带来的后期效益。确保顺利开工，杜绝中途出现阻工、扰工现象。3.3.2进场后先打围，规划好施工地段，预留好行人和非机动车的通道。做好安全防护和安全标示，场布置合理、安全、便于施工。3.3.3在破除旧路后，挖方路段土方合理调配，尽量达到本标段的土方平衡，减少土方外运。3.3.4人行道地下管线以及其它构造物应先期施工做完。解决好各种管线的交叉处理。3.3.5路灯工程随路面的施工及时跟进施工。第一章施工准备第1节技术准备4.1.1图纸会审及各种交底4.1.1.1人员熟悉施工图纸，学习国家现行相关技术规程、规及有关文件，参加图纸会审会议，并由项目技术负责人主持将图纸上存在的问题和建议修改的部分报设计单位。4.1.1.2 由业主组织，监理工程师（无则由业主代）主持，设计单位向施工单位进行技术交底，阐明设计意图，主要工程及特点；并向施工单位交接测量资料和现场交接测量控制点。4.1.1.3由项目经理主持，项目技术负责人向现场技术人员进行技术、质量、安全交底，并做好记录，对主要分项工程编制作业指导书；再由技术人员交底到作业班工人，使施工管理人员和操作人员都明确施工过程和技术要求。4.1.2编制施工组织方案，指导现场施工组织与管理。4.1.3编制施工预算，同施工图预算相比较，确定材料需用计划。4.1.4组织项目经理部成员，编制项目质量保证计划，明确工程质量目标。第1节施工现场准备4.2.1清场工作是路基施工准备阶段的主要工作，其围可分为临时设施用地（包括生活区、生产区、临时道路用地）和路基施工设计边线占地两部分，在向业主和监理提交工程进度计划的同时提交一份按施工先后顺序所需的临时占地计划，办好相关手续。要全力配合由业主方组织的清场工作，完成清场占地后立即打围，以确保连续不断的施工。4.2.2生产、生活临时设施搭建人员就近租住民房，施工布置及说明详见第五章第3节－施工总平面布置。4.2.3施工便道将道路左侧预留1.5-2米作为临时通道，方便行人和非机动车通过。用2米高硬防护隔离。 4.2.4临时供水现场用水分施工用水及消防用水两部分，供水系统主管采用Φ50镀锌管线铺设，对有用水地点设固定水龙头，临时用水地点均采用软水管与水龙头相连接。对穿过道路的水管线采用预埋管保护，避免车辆行走压坏供水管线。施工用水应同时考虑临时排污管道的布设，保证施工环境的美化。4.2.5施工用电施工用电采取就近接入民用电和发电机发电配合的互补模式，以确保工程用电不间断。施工临时供电线路布设：按“三相五线制”配置，有明确的保护系统，符合三级配电两级保护要求，做到“一机、一闸、一漏、一箱”，线路架设符合规定。具体布置按另行编制的《现场临时用电施工组织设计》要求进行布设，确保生产正常用电需要，并满足安全规程要求。4.2.6防火与消防与当地消防部门取得联系，必要时请求协助，在现场采取有效的防火及消防措施，并在相应的料库、房间等处配置适当数量的灭火器材。4.2.7急救和医疗服务与当地医疗单位联系，并在工地配备必要数量的在医疗急救方面有一定经验的医护人员，提供医疗服务（包括监理及其施工班组），同时备有必需的医疗器械和适当数量的药品。4.2.8与当地的关系 充分尊重当地的风俗习惯，搞好团结，处理好与当地政府及群众的关系。第1节测量准备由于该路为改建路，故道路平、纵、横断面高程和线形控制除了参照设计图纸外，对于周边变动较大的应会同业主和监理现场确定。第2节试验准备委托具有相应资质等级并经监理工程师批准的试验室进行试验检测工作。第3节设备和物质准备根据本标段工程施工项目容、工作量大小、工期长短等因素进行综合考虑，投入合理配置的施工机械设备及材料试验、测量、仪器设备。4.5.1主要施工机械设备配置具体详见附表（一）《拟投入本合同工程的主要施工机械设备》4.5.2主要试验、测量、仪器设备配置详见附表（二）《主要的试验、测量、质检仪器设备表》。4.5.3所需物资、设备和工程材料将根据工程需要和监理工程师的要求陆续进场，并向监理工程师提交生产厂商出具的质量合格证书，证明材料、设备质量符合本工程合同技术规的规定，监理工程师批准合格后再投入使用。材料分类标识码放，砼集中在搅拌站搅拌，钢筋标识码放在钢筋库棚，做到防潮、防污。物质准备工作程序如下： 第1节劳务人员准备工程施工期间劳动力需求主要分为2个时期：前期破除旧路面、开挖路基、开挖沟槽、做井安管、沟槽回填、路基整平碾压施工。该阶段需要人员较多。后期为路面面层和人行道、路灯工程施工。因此需要合理调配，保证施工需要。具体详见附表（三）《劳动力计划表》第二章施工总进度计划第1节工期目标工期目标：争取比计划工期提前10日历天完成。第2节总进度计划 施工工期计划：总工期60日历天。我司将保证按期保质、保量地完成本标段工程。具体进度计划详见附表（四）《施工进度横道图》第1节施工总平面布置根据本标段工程特点、工程分布、施工组织机构设置及任务划分，以及施工调查资料和工程沿线的实际情况，通过施工平面图布置能使工程布局合理，工效提高，降低成本，保证质量，安全生产及为文明生产创造条件。经综合比较平衡，本着满足施工需要、节约资金使用的原则，确定临时工程的设置方案，具体安排如下：本标段由于场地有限故分成生产、生活两方面，施工场地安放机械设备、管材、砖材及零星材料，主要材料供应来源于附近的拌合场，项目部租住民房相应配备办公室、宿舍、厕所等生活辅助设施。具体平面布置详见附图（五）施工总平面图第二章主要分项工程施工工艺第1节工程测量6.1.1监控记录施工日记、交接桩记录、复测资料、测量复核记录、坐标及标高引测记录、测量施工放样记录、技术复核记录、质量检验评定记录等。6.1.2施工准备6.1.2.1测量仪器配置 1）、全站仪：根据本标段工程实际情况配置仪器以满足测量精度要求。2）、水准仪（S1、S3）：控制标高引测及沉降观测等精度要求较高时采用S1精密水准仪，一般现场场地标高测量常采用S3水准仪。3）、花杆（2m）：远距离对中及断面测量。4）、钢卷尺（50m、5m）：进行实地短距离丈量。6.1.2.2作业条件1）、对所使用的测量仪器在测量施工前，都必须经法定检测部门鉴定后才可使用。2）、熟悉施工图纸以及施工现场地理环境。3）、根据建设单位提供的控制桩或导线点以现场的地下管网信息，对现场道路断面复测。发现与图纸出入较大的立即通知监理和业主现场查看后处理。4）、建立测量控制网：根据设计道路总平面图、施工现场地理环境、测量通视效果、测量便利程度和拟设导线控制点保护条件等因素综合考虑，合理布设测量控制桩。导线控制点应增设到总数3个，高程控制点3个。控制桩布好后再依据建设单位提供的坐标、高程控制点，将布设的导线控制点的坐标、高程测量出来，经复核无误后就形成完整的能直接指导测量施工的坐标、高程控制网体系，并形成文字记录。这样道路任何点位测量均可采用就近导线控制点进行，不必繁琐设置过渡转点。6.1.3测量施工工艺流程 6.1.3.1道路断面复测在坐标、高程控制网建立后，紧接着就是道路断面复测工作，这是道路施工中必不可少的一道重要程序。主要复测道路原地面实际断面尺寸是否与设计断面图尺寸存在较大误差。测量道路中桩、左右边桩的原地面实际高程数据，并形成文字记录；用钢卷尺、花杆等测量工具负责卡出道路横断面尺寸，最后将所有复测数据汇总整理成道路断面复测资料报监理、业主确认。6.1.3.2管道工程测量管道工程施工主要包括雨水管道系统施工，在旧路破板完成后进行。先测量管道系统中心线和检查井中心桩，在适当地点设置施工控制桩并撒出石灰线以便开挖，在人工开挖施工时同步架设水准仪进行跟踪测量，及时控制管槽开挖深度，防止超挖；管槽开挖后应及时恢复管道中心线和控制高程，采用设置坡度板来进行高程、中心线控制，随时检查坡度板设置位置和高程是否准确，确保管道中心线、坡度及检查井位置与沟槽长度准确。6.1.3.3路基、路面工程测量 主要包括：路基测量、路面测量、人行道及路灯位置测量。路基测量主要是在管道铺设好，沟槽回填后进行，通过路面顶面高程反算路基顶面高程。然后控制好沟槽回填、路基回填的松铺系数，确保路面结构层厚度均匀。路面测量是在路基整平碾压施工完毕，在其上精确测量道路中线、边线以及涨缝、施工缝位置，控制好路面标高，包括道路横坡、纵坡。人行道测量主要是路缘石、侧石放样，直线段采用全站仪测量确保线直，路缘石顶面高程应顺畅。路灯测量主要根据图纸放出路灯位置。6.1.3.4竣工测量工程完工后，需进行竣工测量。竣工测量包括：道路中心线位置、标高、横断面图式，附属结构及地下管线的实际位置和标高。测量结果应在竣工图中标明，测量复核记录及竣工测量均应整理归档。建设单位和监理单位应对竣工测量进行核查。第1节道路工程6.2.1破除旧路面施工现根据现场测量确定的施工围的旧路进行人工破除处理。破除旧路为加快进度，可让业主安排相关部门指定地下管网位置的前提下，采用小型挖机配合人工的方法施工。破除的建渣按业主指定的位置运弃，不得随意堆放。分别挖临时排水沟，排干路中积水以利路基保持干燥。破除旧路面层后发现下面路基有软土、弹簧土等不良土质，应通知监理和业主现场确认换填材料并收方和采集影像，作好记录以备今后计量查验。6.2.2路基施工6.2.2.1路基的开挖与填筑主要取决于道路破板后路基顶面高程与路面反算的设计值的差值多少决定。6.2.2 .2路基开挖应与沟槽开挖同步。为了尽可能避免地下复杂的管网不被破坏，路基开挖施工全部采用人工开挖，边挖边探，并严格按照业主相关部门现场人员的指挥施工。同时作好安全防护工作，一旦出现燃气、电力管线被破坏，立即停止施工，并疏散周围群众。通知关闭该段的燃气或电力，防止泄露，然后迅速组织专业人员修复，保障用户正常使用，工程顺利进行。如果出现给水管道破坏的情况，应先就近关闭阀门，及时抽排积水，减少路基、沟槽被水浸泡。及时上报业主组织专业人员修复。路基围挖出的建渣、不良土质应及时运出场外，在指定的地方堆弃。6.2.2.3路基填筑应在雨水管道安装并回填至管顶50CM后方可进行，位置较高的路基应等沟槽填筑与之等高后同时进行填筑。原则按先低后高，水平分层填筑、分层碾压。填料符合相关要求，选用砂类土或透水性好的材料，填前材料送样检测。恢复路基中线并加密中桩，测量标高，放出边桩，桩上注明桩号，标上填筑高度。6.2.2.4因两侧建筑密集，少数民房年久日衰抗振能力欠佳，故碾压模式采用18T光轮压路机静压，层厚控制在20-25CM左右，控制好填料含水量。在压路机不易到位的边角，应派专人用小型打夯机压实。6.2.2.5路基填筑施工工艺流程框图详见附图（六）6.2.2.6压实度标准见下表：压实标准表填挖类型路面底面以下深度（㎝）压实度（％）上路床0～30≥95 填方路基下路床30～80≥95上路堤80～150≥93下路堤150以下≥90零填及路堑路床0～30≥956.2.3人行道施工6.2.3.1人行道结构为：基层为15cm厚C20水泥混凝土基层+3cmM7.5砂浆垫层+5cm水磨石彩色块砖6.2.3.2材料准备：C20砼采用购买商品混凝土，M7.5砂浆人工拌合，水磨彩砖购买成品。6.2.3.3施工步骤：整平人行道土基并夯实达到规要求---安砌路缘石和崁边石---浇筑基层C20砼---铺砌水磨石彩色块砖---养护成型。6.2.3.4施工方法(1)侧缘石安砌1）、人行道土基层完成后，进行放线对施工时路面侵入道牙部分予以划线切除，并将基础顶面清理干净。2）、购买的侧缘石必须有试验报告单及出厂合格证，必须满足设计及规的要求。3）、用小型货车将侧缘石运到施工现场，卸车时沿路摆放以减少安装时倒运。4）、侧缘石采用人工砌筑，安砌时必须要挂线，确保线条顺畅、标高准确。在铺设1cm水泥砂浆时，要保证灰将饱满无空洞。5）、砂浆采用砂浆搅拌机拌制，1ｔ翻斗车运送至施工现场，随拌随用，已初凝的砂浆不再使用。（2)、浇筑C20基层 1）、利用安砌好的崁边石和路缘石做边模控制，将基底清平夯实。2）、混凝土出机时应测定坍落度，掌握好用水量。在现场每工班均应制作试件送试验室标准养护。3）、混凝土运至现场入槽时注意确保混合料的和易性，布料均匀，预留富余，人工找平后用振动棒振捣均匀。再用平板振捣器振至密实，密实标志是砼停止下沉，不再冒出气泡，表面呈现平坦，泛浆。4）、抹面：用木抹找平平。边、角等局部应处理平整，将凸出石子之处抹平。最后用靠尺板检查路面平整度，反复整平至符合要求。因为是做基层用，所以不用铁抹将面抹光发亮，应保持一定的粗糙面，利于上下层衔接。5）、养护：整平完成后设置围档，以防人踩、车碾破坏，并用草袋覆盖，洒水养护。混凝土浇注完成12小时后，可进行养护。6）、人行道基层混凝土采取预留收缩缝，崁缝料采用木工苯板隔离，不再进行切缝。(3)水磨石彩色砖铺设1）、人行道基层施工完毕，养护达到72小时后，并经检验合格，可开始水磨石彩色砖铺砌。2）、清扫基层后，在基层上准确放线确定出盲道触感块材的位置，并分段打入钢钎挂线予以区分。4）、人行道面砖施工时，派专人监督，防止污染已施工的行车道面层。5）、工序：检查→弹线排块→试铺→铺贴水磨石板→校正水磨石板→嵌缝→养护6）、检查。基层处理及抹找平层砂浆，砂浆为3cm厚M7.5号砂浆。找平层施工必须检查其平整度。 7）、弹线排块。根据设计要求进行弹线排块，排块要注意对称和尽量少切割预制水磨石。分格时要与纵横分格线连接，所有分格线应在基面上做好标志。8）、试铺。按地面的标高拉好十字线，或若干条竖（横）准线。先按准线试铺若干块，看看是否符合要求，若发现问题应予以调整。从试铺中确定找平层砂浆厚度。9）、铺预制水磨石板底面粘结砂浆。将预制水磨石板放入模台的钢模中，底面向上，清除灰尘、垃圾，稍洒水湿润，铺上粘结砂浆，用木刮尺刮平砂浆层，厚5MM左右。10）、铺贴预制水磨石板。镶贴饰面板时四角应往下落，使其与砂浆平行接触，轻放，防止板的棱角破坏粘结层的平整度。应先铺较长的直线，然后再向两边镶贴。11）、校正水磨石板。预制水磨石板铺好后用木锤轻击板面，使之牢固粘结，表面平整，两块板接缝对齐、平整，尤其要注意板的“拼角”平、齐，边击边用水平尺检查，铺好一排后要拉通线检查是否直，如发现个别凹凸或曲缝，要及时进行加浆、减浆和理缝。12）、嵌缝。预制水磨石板铺好后，隔两天方可对板缝清除尘物，洒水，应先用水泥砂浆灌2/3高度，余下的1/3应按要求的颜色水泥浆灌满并嵌擦密实。然后用干锯末把表面擦净。13）、养护。嵌好缝后的第二天应立即铺上5-10MM厚木屑浇水养护3天左右。6.2.4路面面层施工6.2.4.1行车道路面面层设计为28cm厚C30 彩色水泥混凝土路面。施工方法采用整体成型、一次铺装的方法。在浇筑的混凝土路面的初凝阶段，播撒粉末状的彩色强化料；待强化料完全湿润后，用专用工具将其找平收光；然后适时在经过找平收光后的地面上均匀地播撒彩色脱模剂；再用具有凹凸质感的专用模具在地面上压印出设计要求的图案或纹路；待一至两天路面完全硬化后，将其表面的脱模剂冲去，干燥后涂布密封剂完成施工。6.2.4.2材料选用：采用购买符合规要求的商品混凝土。彩色强化料颜色征求业主意见。6.2.4.3主要施工工艺分两步：一般混凝土路面面层施工工艺和彩色混凝土着色工艺。6.2.4.4一般混凝土面层施工工艺水泥混凝土路面施工工艺流程框图详见附图（七）（1）施工放样根据设计图纸在土基层上恢复中线及边线，根据道路中心线和边线，校核设计图纸的混凝土分块线。混凝土板分块先由交叉口开始，在曲线段分块时，应注意曲线的侧和外侧混凝土分块纵向长度不同，横向分块必须与道路中心线垂直，道路口分块按照设计图施工，并采用加固措施。同时还应根据缩缝间距放出涨缝位置和施工缝位置（涨缝、施工缝详见设计图），使涨缝位置和施工缝位置处在缩缝位置上，机动车道水泥砼路面按照设计图设计设置涨缝，当水泥砼路面与构造物相接，或交叉口处均应设置涨缝，以保证工程质量。（2）模板的安装与检测 采用木模当模板，模板按照放线位置安装在土基层上，采用用铁钎打入基层以固定模板位置，铁钎间距为2500～3000mm，木模侧涂刷脱模剂，也可以用铺塑料薄膜代替脱模剂。安装过程中随时用水准仪检测钢模标高，同时控制好木模安装位置是否正确，模板及支撑应安装牢固，接头要严密，错缝应小于规要求。木模的高度与混凝土面板厚度保持一致。（3）拉杆和传力杆安装模板安装前，在需设拉杆或传力杆的涨缝、纵缝或施工缝位置上按照设计要求钻孔，模板安装好后，把按照设计要求加工好的传力杆穿过模板预留孔中，然后用铁丝把传力杆绑扎固定于钢筋支架上。路面纵向施工缝设置长50cmФ14750mm拉杆（详见设计图），拉杆在浇筑砼前穿在模板孔。（4）摊铺混凝土的摊铺采用纵向分条的方法施工，纵向分条的宽度与车道同宽。摊铺从胀缝开始。当混凝土拌和物倒入模时，卸料要集中，速度慢，虚厚高出模板2cm左右，必要时进行减料或补料工作，纵横断面符合要求。摊铺加筋砼时，保持传力杆、拉力杆的紧密配合，避免预埋件位移。当砼板块出现错缝时，应设置钢筋，保证砼路面不出现砼裂缝现象发生。（5）振捣采用插入式与平板式振捣器配合使用，应先用插入式振捣器后用平板式振捣器振捣。 混凝土板在靠近边、角处靠近角处应先用插入式振捣器顺序振捣，要快插慢拔按成行或成列顺序前进，其移动间距不应大于其作用半径的1.5倍，模板间距应不大于其作用半径的0.5倍，并应避免碰撞模板与钢筋。然后再在用平板振捣器全面振捣，由板边向板中慢速前移，达板中后即快速移到板边，再慢速向板中移动，按顺序前进。每次需重叠1/3或10～20cm，然后纵向一行一行的由边向路中央移动振实。振捣器在每一位置振捣的持续时间，应以拌和物停止下沉不再冒气泡并泛出水泥砂浆为准，不宜过振。用平板式振捣器振捣时，不宜少于15s；水灰比小于0.45时，不宜少于30s；用插入式振捣器振捣时，不少于20s。振捣时应辅以人工找平，并随时检查模板，如有松动、变形、下沉应及时纠正。在振实和大致振平以后，即用振动夯板（振动梁）往返刮2～3遍，使表面泛浆整平赶出气泡，前进速度以1.2～1.5m/min为宜。跟锹人员见有不平之处应及时挖填补齐。填补时要用碎石较细的混凝土拌和料，严禁用纯砂浆填补找平。振动夯板（振动梁）刮平后，再用滚浆筒进一步回提浆整平，设有路拱时，应使用成型板整平。整平时必须经常检查振动梁底面的平整。应避免振捣时与模板或与预埋件发生碰撞。（6）切缝当混凝土抗压强度达到5-10Mpa时开始切缝，切不可延误切缝时间，以免板块自行断裂切缝前检查电源、水源及切割机运转情况，切缝机片与所要切的缝成一线。按设计分块图画出切缝线。切缝宽度约8mm,深度约50mm。（7）养护 采用人工经常洒水进行养护，路面成活12小时用草袋覆盖混凝土面板洒水养护，始终保持混凝土表面潮湿，养护期不宜少于14～21天。养护期应封闭交通，以免混凝土路面表层受损。（8）填缝混凝土板养护期满后，缝槽应及时填缝，在填缝前必须保持缝清洁，防止砂石等杂质掉入缝，灌缝材料必须在缝槽干燥状态下进行，热灌填缝材料加热时应不断搅拌均匀，与混凝土缝壁粘附紧密不渗水，灌缝高度夏天宜与板面平。6.2.4.5彩色砼的着色施工工艺（1）施工准备　　施工前应根据施工环境和业主的要求确定施工图，以反映出完成后的图案及面层混凝上厚度、强度等，并根据设计及现场要求作相应准备，其中包括彩色混凝土强化料、脱模料、成型模、彩色混凝土表层保护剂等。（2）施工方法①上色.在混凝土面层抹平后初凝期，随即在其表面上撤彩色混凝土强化料对混凝土进行上色，用量大约3kg/m2，上色应予以保护，等待压膜。②压模.在彩色混凝土强化料撒后数小时方可进行压模制作图案，一般春季应控制在6-7h后，压模前应将彩色混凝土脱模料在上了色的混凝土上进行均匀覆盖，用干撒的方式进行，用量一般在1359/m2 ,上完脱模料即可用成型模进行压模.施工者可以站在成型模上使之能在混凝土表面成型，若面层强度稍大时，可使用成型模捣棒。压模后应有条不紊地取出成型模。所有混凝土的表面遇到靠墙或边角处可以使用成型边角模以确保与整体图案或纹路协调一致。③清洗与保护在压模后的第二天，使用高压冲洗机将大部分混凝土表面的脱模料冲洗掉，并在已完成的彩色表面上喷涂两层彩色混凝土表层保护剂。第二遍喷徐必须在第一遍的保护剂全部干后进行。（3）质量控制要点及注意事项混凝土的颜色均匀，整个表面必须平整。收缩缝的处理必须按照设计要求进行，相隔距离不得小于3.6m，收缩缝的厚度一般混凝上厚度的1/3。强化料的干撒必须分两次进行，每撒一次必须用现浇混凝土大泥刀光滑地使强化料吃进，并且覆盖住整个混凝土表层，最后用圆角钢板泥刀作最后抹平光滑处理。脱模料必须均匀干撒，且在压模前进行。严格控制压模时间，以表面干固为好，时间根据地区和气候不同而定，不要过初凝期，一般，当混凝土可以承受一个人的重量即可。及时清理、清洗脱模料，上保护剂时必须选用油漆滚筒。 施工操作人员必须在施工前接受正规的操作培训和理论培训，并在施工前接受技术交底.熟悉操作要领。施工前各施工机具要准备齐全、到位，做到方便施工，满足施工。第1节水电安装工程6.3.1排水工程（1）雨水管线系统主管采用ø500承插式钢筋砼管铺设，支管采用ø300承插式钢筋砼管铺设。基础采用180°砂石基础。在旧路面破板结束后进行排水管道施工。路基挖方可以同时施工。（2）材料准备:统一到有预制资质等级的预制厂进行购买，管材必须具有出厂合格证。（3）管节的运输、装卸：选用汽车运输。装卸采用轮胎汽车吊车，管节在装卸和运输过程中，应小心谨慎，在汽车上铺稻节、木垫板或方木将管节固定，勿使管节碰撞破坏；严禁从汽车上直接将管节抛下。管材在装卸和运输时，应保证其完整，对已造成管身、管口有缺陷又不影响使用，可用环氧树脂砂浆或其它合格材料进行修补。管材进场后，在下管前应做外观检查（裂缝、缺损、麻面等）。（4）沟槽测量、开挖：雨水管道应按检查井桩号和管线排列设计的管位进行放线。本着尽量不切管和少切管的原则，检查井的位置可以适当平移，平移距离控制在1.5米以。沟槽开挖前，应对开挖现场地下管网及其他构造物的情况进行详细的调查，以避免破坏其他设施。发现地下水位较高时应采取降排水措施。在人工开挖施工时同步架设水准仪进 行跟踪测量，及时控制管槽开挖深度，防止超挖；管槽开挖后应及时恢复管道中心线和控制高程，采用设置坡度板来进行高程、中心线控制，随时检查坡度板设置位置和高程是否准确，确保管道中心线、坡度及附属构筑物位置与沟槽长度准确。（5）管道的安装1）、管节安装采用装载机吊装。吊装前，应检查已砌好的基础尺寸和标高；用墨线在基础顶面弹出管的纵向中心线；检查管节的管径尺寸及其完好情况。2）、安装管节一般先下游后上游的原则进行，控制好管底高程纵坡，做好与检查井的衔接。3）、管道基础为180°砂石基础。下管前，先在槽底铺设一层厚10cm的砂垫层。管子下管后，要进行水平、垂直调整。把管道放在管沟中，使其全部长度均匀压在垫层上，切勿用永久性垫块为管道调平。4）、管道接口采用承插式橡胶圈接口。清理干净承口和插口密封槽，并在承口部涂一层中性润滑脂。用涂有中性润滑脂的合格的橡胶密封圈套住密封槽的下部，并用力向上提，使其全部落入密封槽，槽中的密封圈不得有捻。5）、将两节管子的轴线方向找正找直，并使插口慢慢接近承口，当密封圈接触到承口时，检查密封圈和其他部位，确封圈位置正确且不粘有粘土等。然后将管子慢慢插入，当插入一半时，需停下来，检查密封圈的位置，以确保其位置正确，接着继续插入，直至规定的插入长度为止，在上一节管子未被回填或固定之前，禁止下一节管的插入。6）、施工注意事项： 管槽槽底整修时注意排水处理，保证管槽不积水，及时回填砂垫层并夯实，密实度应达到93％要求，然后按照设计图纸再进行回填夯实施工，接着按照四和一法：即平基、安管、接口、管座四道工序连续操作，以缩短施工周期，管道结构整体性比较好。待闭水试验和通水试验合格后，才进行管槽回填土。管槽开挖时要注意边坡稳定，基槽边1.0米以不得堆土，同时堆土高度不得超过1.5米；采用集水坑排除积水；应注意保持土的原状结构，避免扰动或超挖；应做到基槽一开挖好，立即进行管基施工，不得使基底暴露过久。填土覆盖前应做闭水试验，符合要求后方可进行回填管两侧砂。管槽两侧回填砂时应15cm分层洒水振动夯实，管顶上方50cm围应采用木夯；管槽填土时，沟槽不得积水。当管节覆土深度H≤0.8m时，管道要用厚120mm的C20混凝土满包进行加固处理。（6）雨水检查井砌筑1）、在沟槽开挖完成后，测量放出设计井位，如遇到与原地下管网发生冲突时，可以适当平移或加深。以满足实地需要。2）、修整井底至设计标高后，首先进行浇筑C10砼垫层的施工。严格按配合比施工并拌合均匀，控制好水量。用搅拌机拌合，用插入式振捣器振捣，平板振动器振动面层并找平。3）、混凝土早期强度达到后，砌井前先将砌筑部位清理干净，并放出中心线及边线，浇水湿润。 4）、雨水检查井、进水井均采用砖砌，1:2水泥砂浆外抹面。雨水检查井流槽采用与井墙一次砌筑成型。砌筑时严格按照“三一”砌砖法施工。5)、砂浆采用机械拌合，并严格计量以保证强度。6）、做好预留接口的工作，进水井预留雨水支管接口，检查井预留雨水支管、雨水管接口。7）、确保井防水砂浆抹面的均匀及平整。处理好管道接口位置的密封性，达到设计抗渗等级。（7）管沟回填1）、管道安装完毕，经隐蔽工程验收合格后开始回填，夯填土密实度不小于90%。2）、首先对管道两边同时对称分层夯实直至管顶800mm以上，在不损坏管道的情况下，方可采用机械填土人工夯实。分层厚度15cm，用打夯机夯实。3）、填土应由下向上整个宽度分层铺填夯实，填土应尽量采用同类土填筑，并控制土的含水率在最优含水量围。4）、人工打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相连，行行相连，分层夯打。5）、在夯填过程中，应对每层回填土的质量进行检验，采用环刀法取样测定土的干密度和密实度，当符合设计要求后，再进行上层填筑。6.3.2照明工程 （1）道路照明灯采用单杆单挑路灯形式。在道路北侧设置，杆高10米，灯具功率150W。灯杆间距约35米左右。（2）照明电源由附近现状路灯或路灯箱变引来。（3）施工方法1）、电缆管道沟槽开挖每次管沟挖掘长度，应视管道安装速度、地形及管径大小而定，如挖及横街或人行道，应安置铁板或厚木板，其板厚应能安全通过施工车辆及行人为准。管沟挖掘断面，深度应严格按照施工图图示标高执行，沟底宽度应根据管道管径、深度确定沟槽开挖宽度，以方便管道的安装。坑壁坡度应根据具体的土质按规定进行放坡。在管沟挖至设计标高时，应停止挖土，在安管前对基底进行打夯密实，再铺细砂至设计标高。原则上不能超挖，如发现超挖情况，则应在征得监理工程师同意后，用一定级配的碎石或石粉铺填夯实至设计标高。2）、电缆管预埋照明电缆采用铠装多芯电缆，人行道下直埋敷设。过车道穿CMB-80电缆保护管埋地敷设。人行道埋深不小于0.7米。从主干电缆至灯具的支线采用BW-0.45/0.75-3×2.5聚乙烯绝缘聚录乙烯护套铜芯电线，T接分支处采用路灯接线端子排连接。在每盏路灯电缆两端用C10砼包封。 3）、路灯杆基础路灯灯杆基础采用C20混凝土浇筑，埋深及钢筋按设计图。基础开挖前先用测量仪器放线，定出基础位置，经复核无误后才进行基础土方开挖。要求基础置于原状土上，地基承载力大于200kpa，如遇不良地质应进行地基处理。基础周围回填土应按道路人行道压实度要求处理。灯杆防雷利用钢筋混凝土基础作为接地体，并沿电缆保护管通常敷设一根ø10的热镀锌圆钢作水平接地，圆钢应与不少于两根基础钢筋焊接，灯杆应与接地装置可靠连接，PE线在每杆灯处做重复接地，重复接地电阻不大于10欧姆。4）、穿线管穿线：采用管留铁丝拉线。管穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径直径、材质和每卷的重量是否符合要求，应按管径的大小选择响应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。管穿线应在人行道土基施工作业完成后进行，先穿带线，用Φ1.2～2.0MM铁丝，两端留10～15CM的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。5）、灯具安装 ①车行道侧灯杆高10米，150W高压钠灯；路口处杆高12米，采用3×250W的高压钠灯。安装位置距离道路边线外0.5米。所有灯具应有产品合格证，灯配线严禁外露，灯具配件齐全。②根据安装场所检查灯具是否符合要求，检查灯配线，灯具安装必须牢固，位置正确，整齐美观，接线正确无误。3Kg以上的灯具，必须预镁吊钩或螺栓，低于2.4M灯具的金属外壳应做好接地。③安装完毕，摇测各条支路的绝缘电阻合格后，方允许通电运行。通电后应仔细检查灯具的控制是否灵活，准备，开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。6）、开关安装①各种开关、插座的规格型号必须符合设计要求，并有产品合格证。②开关接线应由开关控制相线，同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。7）最后由安装部门负责对系统调试，调试合格后提供调试报告，并经试行合格后交竣工验收。第一章保证工期的主要技术措施“时间是生命，工期是信誉”为了使该项目工程按计划工期建成，我们主要采取以下措施：工期保证体系图详见附图（八）7.1迅速组织施工队伍，选派精兵强将，技术水平高，具有丰富市政道路施工经验、水电安装施工经验。组织强有力的项目经理部选派经理丰富技术素质好的人员任项目经理，实行项目经理责任制，实施项目法施工，对本路段工程行使计划、组织、指挥、协调、监督等六个基本职能。 7.2迅速完善、深化施工组织设计，编制切合实际的网络计划找出工作和关键路线。通过不断调整进度计划选择最优的方案，并在计划执行过程中进行有效的控制和监督。在保证质量的前提下，以最小的消耗取得最大的经济效益。7.3建立生产周例会制度，检查上一次例会计划执行情况，布置下一次例会前的计划安排，及时处理拖延进度计划的问题，保证计划按时完成。7.4强化管理，合理安排施工计划，缩短辅助施工时间，提高时间利用率，设备材料先行到位。7.5采用成熟的科技新成果，向科技技术要速度、要质量，通过新技术的推广应用来缩短可工序的施工周期，从而缩短施工工期。7.6根据工期的特点，施工机械配备数量应合理，配足施工机械、设备、机具、模板、构件运输车辆。确保重点，加强维护保养，科学调度，做到进场准时、设备完好、施工有序。7.7保证资金、物资、人员到位。做好后勤，安排好工地人员生活与医疗保险。7.8实行干部24H值班。配备专用交通车及通讯工具，保持较强的快速反映能力。7.9实行合理的工期目标奖罚制度。组织开展以“保工期、保优良、增效益、文明施工”为主要容的劳动竞赛，评选全优兵和单项能手，进行物质和精神奖励。第一章季节性施工措施第1节水泥砼路面雨季施工措施 8.1.1水泥砼路面面层在雨季施工时应对堆料场做好排水工作，不使原材料中冲入泥浆，若有泥浆，应加以冲洗、筛过，对水泥仓库应严格保护，尤其在水泥运输中途不能使水泥受雨淋而受潮结硬，对仓库要经常检查。8.1.2水泥砼在拌和时应随时测定砂、石料含水量，及时调整水灰比，确保水泥砼质量。8.1.3水泥砼浇筑前必须和气象站密切联系，密切注意天气变化，随时根据天气情况确定施工段长度。必须准备足够的防雨设施和覆盖用的油布、塑料布等，并设法准备适量的雨篷，以便在雨淋时应用。8.1.4刚成型的砼路面若遇雨时，不宜用草包直接覆盖，采用下面用塑料薄膜，上面再盖草袋，否则草包受雨淋后污染混凝土表面，影响路面观感。8.1.5雨季水泥砼施工要充分做好运输、劳力准备，使浇筑、摊铺各工序间距要缩短。中间遇雨时拌和站立即停工，已拌料要覆盖，运输以防雨淋；现有料应尽快摊铺完，并完成收面后覆盖；已收面的混凝土，当表面出现严重冲刷或水泥被雨水冲走的情况应予以返工；同时雨季作好路基的防排水工作。8.1.6雨季施工其它注意事项1）加强和气象站联系，注意一切工作、生活的安全。2）对各种电器、机具加强监护，防止危险。3）加强值勤工作，下雨时工地上必须认真巡查，发现问题立即及时处理。4） 在雨季施工时，施工现场应及时排除积水，人行道的上、下坡应挖步梯，或铺砂。脚手板、跳板上应采取防滑措施，加强对支架，脚手架和土方工程的检查，防止倾倒或塌方。第一章质量保证体系第1节工程质量目标9.1.1提高本工程项目全体职工的质量意识，“百年大计，质量第一”，牢固树立“质量第一，信誉至上”的观念。严格按设计文件、施工规技术标准进行施工，对每个施工环节进行质量把关。质量目标为保证合格工程，工程一次验收合格率达到100％。第2节组织机构9.2.1工程质量管理体系实行项目经理负责制，对工程实行三级管理：即操作人员的自检、互检，项目管理部、监理专检以及上级部门的抽检。执行《建设工程质量管理办法》，实行工程质量岗位责任制，对每一个岗位都制定岗位责任制，使每一个人都知道自己对质量应尽的责任。用奖优罚劣的竞争机制来完善和强化各项管理工作，对质量事故严速处理，坚持三不放过即事故原因不放过，不分清责任不放过，没有改进措施不放过。9.2.2工程质量管理网络质量保证体系图详见附图（九）第3节工程质量管理措施9.3.1 加强技术管理，承接工程后，认真详细阅读建设单位提供的工程建设大纲和地下管线、邻近构筑物、原有道路等图纸资料、设计单位提供的工程地质勘察报告、工程设计图纸和技术文件、监理单位提供的工程监理大纲和有关文件。透彻了解建设、设计和监理对本工程施工要求。9.3.2建立健全的工程质量保证体系，在编制施工组织设计时，把保证工程质量列为主要容之一，编制项目质量保证计划，确定质量目标。对保证质量的重点、难点和特殊点采取必要的施工技术措施，并列出专门章节阐明技术措施容和实施细则。9.3.3工程实施前，对参与本工程施工的现场施工技术负责人、工地主管、班组长直至每一位操作工人作层层技术交底和质量交底，并组织起由公司质量科、项管部专职质量员、项目组、施工队质量负责人和各班组兼职质量员参加的施工质量管理网，并进行培训明确各质量员的责任，提高其责任心和工程质量意识，协力抓好本工程的施工质量，对特殊工序还要编制作业指导书。9.3.4工程实施前，严格按照经过公司审定的施工组织设计和保证质量的项目质量保证计划的要求进行施工，每道工序都要严格按图施工，不折不扣地执行有关“施工与验收规”和建设单位作出的技术规定。每道工序完毕，先由施工队伍初验，合格后再由项目组质量员同建设单位代表和施工监理正式验收，获准后方可进入下道工序。9.3.5工程施工过程中，由专人负责测量放样，不得随意换人，贯彻导线控制网点及水准点定期复核制度。对已完成结构进行沉降观测，并填写报表。9.3.6制定严格的路基填筑层、水泥砼路面以及排水、照明施工验收标准，并成立小组进行技术攻关。 9.3.7对工程所用原材料及半成品必须有完整的质保书、现场来料试验及复试。9.3.8认真填写各类原始报表和“隐蔽工程验收报告单”，验收原始报表装订成册，作为竣工资料移交。第1节工程施工技术规及质量验收标准9.4.1达到工程设计图纸、技术文件和建设、监理单位作出的要求和质量标准、规。9.4.2本标段市政道路工程施工应严格按照有关的技术规程和验收标准进行，主要遵循的规标准有：《城市道路设计规》CJJ37-90《混凝土和钢筋混凝土排水管》GB11836-99《公路混凝土路面设计规》JTGD50-2006《公路混凝土路面施工技术规》JTGF40-2004《城市道路和建筑物无障碍设计规》JGJ50-2001《城市道路照明工程施工及验收规程》CJJ89-2001《公路路基设计规程》JTGD30-2004《砌筑砂浆配合比设计规程》JGJ98-2000《路面标线涂料》JT/T280-2004《道路交通标志和标线》GB5768-2009《水泥混凝土施工及验收规》GBJ97-87 《城市道路路基工程施工及验收规》CJJ44-91《给水排水管道工程施工及验收规》GB50268-2008《市政道路工程质量检验评定标准》CJJ1-90《电气装置安装工程电缆线路施工及验收规》GB50168-2006《电气装置安装工程接地装置施工及验收规》GB50169-2006以及其它有关技术法规和规和国家、省、市现行施工规和标准。第1节工程质量承诺9.5.1本工程质量必须达到设计图中的技术要求。工程质量若达不到合格时，应予返修，直到达到要求为止。除不可抗力等因素，返修所需人力、财力、工期延误等均由施工单位负责。9.5.2本工程保证达到《工程施工质量验收规》合格标准。第二章安全生产保证措施安全生产是关系到社会安定和每一个职工的生命及国家财产的大事，是关系到现代化建设和改革开放的大事，亦是一项经济部门和生产部门的大事，必须贯彻“安全第一”和“预防为主”的方针，切实加强安全生产工作。 第1节安全管理网络10.1.1安全保证体系图详见附图（十）第2节安全管理安全生产是关系到职工生命和国家财产不受损失的大事，在工程施工中应作为重要容来研究落实，建立健全安全生产保证体系。在本工程中我们建立以公司分管经理为领导，公司在职安全员现场监理、指导，项目经理具体负责实施，工地专职安全员现场指挥，并有权责令某分项工程停工整顿安全的安全生产管理网络。10.2.1施工现场按施工人员的2％－4%配备专职的安全员。10.2.2特殊工种如电工、电焊工、起重工等等须经专业培训，并持有专业主管部门签发的合格证方能上岗。10.2.3对于易燃易爆的材料除应专门妥善保管之外，还应配备足够的消防设备（如灭火器等），所有施工人员应熟悉消防设备的性能和使用方法。10.2.4制定安全生产管理制度，进一步落实安全生产责任制，从管理人员到工人逐级签订安全生产合同，明确各级、各部门、各人安全生产责任，使其提高警惕，把安全生产常记于心，经常多形式开展安全生产宣传教育，包括：1）新进工地人员三级安全教育。2）变换工种人员的安全教育。 3）根据季节、施工特点进行有针对性的安全教育。10.2.5各项目根据分部分项工程特点进行有针对性的全面的安全技术交底，并履行签字手续。第1节建立现场安全检查制度10.3.1公司每月检查二次。10.3.2项目组每旬检查一次。10.3.3施工班组每周检查一次。上述检查活动必须有书面记录。10.3.4检查中发现的事故隐患整改做到定人、定措施、定时间如期整改完毕并完成书面反馈。第2节安全技术要求10.4.1基本要求1）所有工序施工前必须进行安全技术交底。2）必须落实安全生产责任人。3）大型机械操作必须有专人监督和指挥，现场用电设备必须每天定时检查。4)、深坑、沟槽四周必须设置醒目的安全警告标牌，提醒施工人员安全生产。5）、夜间施工必须配足照明灯光。第3节主要安全预防措施 10.5.1现场施工用电必须编制施工用电组织设计。10.5.2施工机械操作人员必须经过培训和格，并持证上岗，严禁无证人员操作。10.5.3运输车之间应保持一定的安全距离，运输时不得超载、超速行驶；车停稳后方可提升卸料，车厢未放下时，操作人员不得上车清除残料。10.5.4压路机应停放在平坦、坚实、对交通及施工作业无妨碍的地方。停放在坡道上时，前后轮应垫三角木。第1节安全管理目标10.6.1杜绝重大伤亡、设备、火灾、管线等重大事故。10.6.2事故受伤频率控制在0.1‰。10.6.3工地安全检查达标（JGJ59-99标准、市政、公路工程安全标准）。10.6.4确保“安全达标”，创建“市政、公路安全标化工地”，争创市级安全标化工地。第二章文明施工措施及环境保护文明施工、环境保护是进行“两个文明”建设的重要容，是提高工程经济效益和社会效益的重要保证，是涉及到工程沿线人民群众的切身利益，同时又是企业取信于民、维护企业声誉的大事，一旦在文明施工方面掉以轻心，造成的损失和影响是无法弥补的，我们将严格按照公司的“ 集中施工、快速施工、文明施工”的12字方针组织管理、组织施工，具体落实公司“抓紧、抓早、抓实、抓好”措施要求，树立“文明施工为人民”的便民利民思想，确保工程建设的按期完成，确保安全及工程质量。环境保护保证体系图详见附图（十一）第1节文明工地创建目标11.1.1全面开展创建文明工地活动，把本工程建为县级“文明工地”。第2节文明施工责任制11.2.1为了全面落实创建文明工地的要求，强化“谁承包、谁负责”的原则，本工程实行文明施工责任制，项目经理部经理为本工程的文明施工责任人。第3节文明施工管理网络11.3.1文明施工管理网络图 第1节文明施工管理措施及环境保护措施在编制施工组织设计时，把文明施工列为重要容之一，制定出以“方便人民生活，维护市容整洁和环境卫生”为宗旨的文明施工措施，健全施工现场管理制度，包括岗位责任制、经济责任制、检查制度、奖罚制度、会议制度、各专业文明施工管理制度等，加强科学管理，严格按照ISO9002体系要求施工、管理。11.4.1做到“二通、三无、五必须”“二通”：施工现场人行道路畅通，施工工地沿线和居民出入方便。“三无”：无重大管线事故，施工现场周围道路平整无积水、无重大伤亡事故。 “五必须”：施工区域与非施工区域必须严格分隔；工地现场必须挂牌，管理人员要佩卡上岗；工地现场施工材料必须堆放整齐；工地生活设施必须清洁文明；工地现场开展以创建讲文明工地为主要容的思想政治工作。11.4.2建立和健全从公司到项目部文明施工管理网络，加强文明施工管理、落实和监督。11.4.3工地设立专职文明施工管理人员。11.4.4明沟排水有出路，做到晴天无积水，地下管线有明显保护措施。11.4.5工地临时设施布置整齐，防火安全重点部位有明显的警告标志，配备足够的消防设备。11.4.6办公室有形象进度表，各种生产进度，质量安全的图表及相应的管理网络图。11.4.7高标准、严要求，自始自终做好文明施工，争创市级文明工地，树立良好的施工形象。第1节环境保护措施认真贯彻各级政府相关水土保护、环境保护的方针、政策和法令，结合设计图纸和工程特点，及时申报有关环保设计，切实按照批准文件组织实施。11.5.1进行环境保护、污染防护意识教育，动员全体施工人员自觉维护环境卫生，做好污染防护工作。11.5.2制定卫生管理制度条例，保持办公场所干净整洁，保持生活区域整洁卫生，创造文明卫生舒适的办公生活环境。11.5.3 施工现场材料、机具按照施工总平面图整齐堆放，生活及工程污水不得污染水源和耕地，可用渗进或采取其它处理措施后进行排放，工地垃圾要及时运往指定地点集中深埋，保证现场卫生。11.5.4尽量减少施工机械噪声危害。对于来自施工机械和运输车辆的施工噪音，为保护施工人员的健康，遵守《中华人民国环境噪声污染环境防止》，依据《工业企业噪声卫生标准》合理安排工作人员轮流操作筑路机械，减少接触高噪声的时间，或穿插安排高噪声的工作。对噪声较近的施工人员，除取得防护耳塞或头盔等由效措施，还应当缩短其劳动时间。同时，要注意对机械得经常性保养，尽量使其噪声降到最低水平。为保护施工现场附近居民得夜间休息，晚上8点以后停止一切机械方面的施工。11.5.5在施工期间，对于道路施工中的粉尘污染的主要污染源－施工车辆和筑路机械运行和运输产生的扬尘，采取有效措施减少施工现场的粉尘，防止粉尘对环境的污染，砼混合料应集中场站搅拌，其设备污染物排放应符合《大气污染物综合排放标准》中的一级标准的规定，以保护人民健康，如：1）拌和设备应有较好的密封，或有防尘设备。2）施工通道、灰土拌和站应经常洒水处理。3）路面施工应注意保持水分，以免扬尘。11.5.6保护既有的绿色植被，尽量减少施工对既有植被的破坏，因修建临时工程破坏植被时，应在拆除临时工程时予以恢复。11.5.7对于路基、沟槽，施工期间要随时做好防排水工作，修建有足够泄水断面的临时排水渠道，并与永久排水设施相连接，且不得引起淤积和冲刷，防止水土流失或造成污染。 11.5.8施工中的弃土处理，应严格按照设计要求进行，做好防护工作，防止污染河流和农田。11.5.9定期组织环保检查，及时处理违章事宜，主动联系环保机构，请示汇报环保工作。第一章技术管理措施第1节技术管理责任制12.1.1建立以项目经理领导下的技术负责人负责制制度。12.1.2技术负责人负责贯彻执行技术规标准和上级的技术决定，制定施工项目的技术管理制度。12.1.3技术负责人直接领导施工员、技术员及有关职能人员的技术工作。12.1.4及时组织有关人员熟悉图纸，编制单位工程和分项工程的施工组织设计。12.1.5对于重要施工工序，技术负责人必须向施工项目有关人员进行施工技术交底。12.1.6定期审定施工组织措施计划并组织实施。12.1.7技术负责人应参加隐蔽工程验收，处理质量事故并向上级报告。12.1.8负责组织工程档案中各项技术资料的签证收集整理并汇总上报。12.1.9领导项目组织技术学习，总结交流技术经验。第2节技术管理制度12.2.1建立图纸会审制度，及时组织相关人员对设计图纸进行学习，充分领会设计意图，明确技术要求，对设计文件中的差错与问题，积极提出修改意见，避免技术事故或产生经济与质量事故。 12.2.2建立技术交底制度，项目技术负责人要接受企业技术主管部门的技术交底，同时项目技术负责人又要在项目进行层层技术交底，以保证技术责任制落实，技术管理体系正常运行，技术管理工作有效。第1节技术管理措施12.3.1在工程施工过程中建立以公司总工程师和项目组项目工程师为主的技术管理网络，形成系统的管理体系和质量保证体系。12.3.2进入施工现场后由项目工程师组织有关的技术管理人员熟悉施工图纸，做好施工方案编制、测量放线、设备检查验收等准备工作。施工方案由项目组编制，并报公司总工程师审批，审批后的施工方案按照原上报线路返回，然后再向监理工程师报批。对于总工程师以及监理工程师的审批意见，应做好补充和修改工作后，再行上报。12.3.3每一分部、分项工程施工前均应进行施工技术交底，要求交底到每一个操作人员，交底后以书面形式发给主要班组长，并要求每一个参加交底的人员签字认可。技术交底容应详尽，设计工程项目概括、主要施工工艺、各项细节的工艺操作流程、注意事项、安全生产、文明施工等容。12.3.4业资料由专职资料员进行整理，要求做到真实、有效、齐全，各项表格、验收资料、文件、技术方案等应有收发文记录，并按照实际需要的份数发放，收发人员均进行签字。资料归档应分类进行，并做好标签，较为重要的资料采用电脑辅助管理。主要文件应在第一时间发放到每一个人，需要复印的部分办理由主管人员签字并写明用途的“准许复印单”。 12.3.5项目工程师负责日常的技术管理业务联系工作，对于建设单位、监理、设计和分包等提出的技术上的问题进行答复，一般采用“业务联系单”的形式进行，主要问题进行备案。12.3.6设计变更包含施工单位提出并得到设计认可的变更和设计对于工程项目的直接变更两部分。对于在施工过程中因施工难度大。难以实施的项目，在有可以替代的情况下应上报设计认可，并出具“设计变更单”。在施工过程中发现设计与现场施工不符合的地方，应立即通过监理工程师提请设计。各类设计变更都要进行备案，并发放到所有设计图纸持有人手中，并在原图纸上修改正确、标明变更的日期及变更单编号。12.3.7道路施工复杂、施工场地不便，干扰严重，许多施工难题都需要在施工过程中进行课题攻关，因此，各级技术管理部门应通力合作将先进的科研工艺应用到工程中去。第一章施工降低工程成本措施降低工程成本是现场施工项目管理的工作容之一，工程成本是否得以控制，事关减少无用消耗、提高有效投入的能力，取得工程及社会的综合效益的目标。项目经理的职责权力的有机结合充分发挥项目经理的积极性，加强对每一笔款项的消耗管理，加强对工程实施过程中的监控，具体主要采取以下几个方面措施：13.1加强分包工程、外包工程等的管理，特别是工程预算和决算的管理，合理安排流水施工管理，缩短工期，减少施工管理费的支出。 13.2加强质量管理，加强工人技术培训，以提高工效和操作工人的工艺水平，保证工程产品一次成优，减少返工损失。13.3材料的控制和充分利用是降低成本，提高利润的重要因素。对材料供应商及外加工协作单位进行合理选择，做到有比较下的择优采购，对进场的材料，要加强验收制度，材料进出和使用情况及材料价格输入微机，实现计算机动态管理，为项目部进行成本核算提供方便。13.4合理调度、使用机械及周转设备材料。13.5工程中积极使用新技术、新工艺、新材料、新设备，保证工程质量，提高工效。13.6积极开展“合理化建议”活动，让工程中各施工措施更趋合理、有效、降低施工措施费。 附表（一）：拟投入本合同工程的主要施工机械设备序号机械（设备）名称型号规格数量国别产地制造年份额定功率（KW）生产能力1小型挖掘机FL978-2W1台2010年830.6m3/斗2机动翻斗车FCY155辆2010年8.83光轮压路机ZY181台2005年29.4≤300m2/h4插入式振动棒CZ153台天津20091.5KW5平台振捣器PZ221台20092.2KW6砼振动梁LZD1台2009年2.2KW7路面切缝机HQL101台2009年5.58交流电焊机500A1台2008年9汽车起重机25t1辆2003年25t10蛙式打夯机HW601台2010年31130KW发电机YAH301台2007年176.512洒水车1辆200613抽水泵IS80-65-11台200914电风镐2台2010 附表（二）：主要的试验、测量、质检仪器设备表序号仪器设备名称规格型号单位数量备注2水准仪DS3台23精密水准仪J1/NI005台14全站仪APS-350台15环刀法容重测定仪套26灌砂法容重测定仪套216土壤含水率测定仪TS-4台117台秤、磅秤台秤1，磅秤1套118路面回填弯沉值测定仪台121钢卷尺50m把122钢卷尺5m把523质检工具套1 附表（三）：劳动力计划表工种按工程施工阶段投入劳动力情况备注10日20日30日40日50日60日项目主管111111测量兼施工111111采购员111111试验兼安全111111普工101010864泥水工33333砌筑工5555水电安装工133333机械操作手333333人数合计182828262417共1410工日附表（四）：工期计划表工序时间3月4月5月备注19-311-1011-2021-301-1011-20准备工作破除旧路排水工程路面工程人行道路灯工程养护交工 公园场地内附图（五）：施工总平面图公园场地建筑边线1+80.224建筑边线红色虚线为打围范围机械设备、生产料场（学校场地）便道路中线道0+18.969入口 祖大道附图（六）：路基填筑施工工艺流程框图 附图（七）：水泥混凝土路面施工工艺流程框图 附图（八）：工期保证体系图 附图（九）：质量保证体系图 附图（十）：安全保证体系图 附图（十一）：环境保护保证体系图 '
