石材发泡陶瓷复合板单向龙骨施工工法

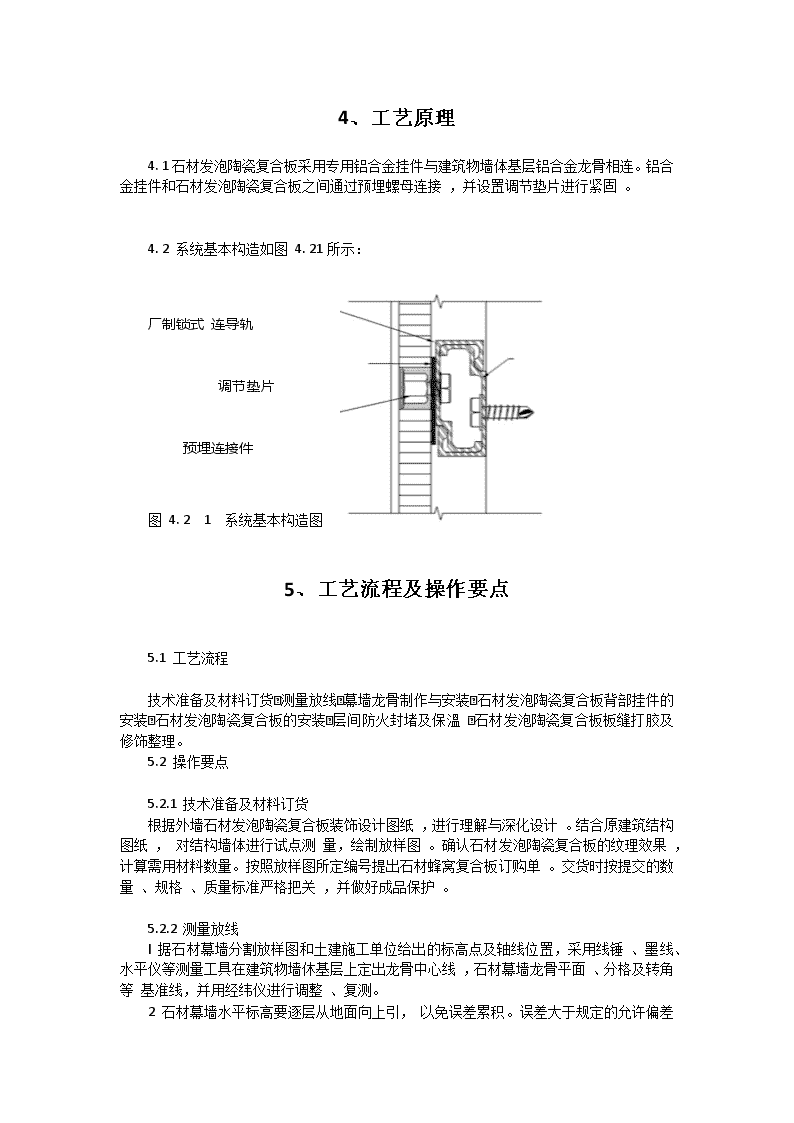

'石材发泡陶瓷复合板单向龙骨施工工法1、前言石材发泡陶瓷复合板单向龙骨施工工法是在石材干挂基础上发展起来的一种新的技术表现。该工法是利用石材发泡陶瓷复合板为饰面，通过定型配套的铝合金龙骨与挂件进行挂接而发展起来的一项成熟施工工艺。石材发泡陶瓷复合板是一种新型建筑材料，具有比普通天然石材更好的抗冲击性，每㎡仅为8-11kg,是普通天然石材重量的1/7,抗压强度却是它的3-5倍，完全克服了天然石材重量大、易碎等缺陷，是安全环保的绿色建筑装潢产品，能广泛应用于品级大型建筑物的室内外墙面装修、楼层地板及天花板吊顶等装饰。我公司针对石材发泡陶瓷复合板重量轻、强度高、刚度好的特点，开发出石材发泡陶瓷复合板采用单向龙骨进行安装的施工技术。本项做法由于工艺先进，安装便捷，创造出良好的装饰效果，受到建设、监理等各方的好评。在研究和广泛应用该项技术的基础上，经分析总结形成本工法。石材发泡陶瓷复合板结构图如图1.11。图1.11石材发泡陶瓷复合板结构图 序号组成规格其他I天然石材5mm2复合夹层3发泡陶瓷15mm2、工法特点2.1发泡陶瓷轻质砌块由陶瓷、矿山、煤渣等工业固废经过球磨、喷雾、干燥后，将原料粉加入适量调节剂、发泡剂、经混合搅拌、烧制发泡、切割等特殊工艺制成，因产品本身具有无数微小、封闭、独立、分布均匀的气孔结构，所以它具有轻质、高强、耐久、隔热、保温、吸音、隔音、防水、防火、抗震、施工便捷、可加工型强等优越性能，是适合目前建筑行业大力推广的新型建筑砌材，适合于各种环境使用。2.2与普通石材相比，石材发泡陶瓷复合板每平方米只有8~11kg,重量很轻，针对上述特点，石材发泡陶瓷复合板幕墙采用单向龙骨干挂技术。铝合金挂件和石材发泡陶瓷复合板通过预埋螺母连接，并设钮调节垫片进行紧固。石材发泡陶瓷复合板通过挂件和铝合金挂接。2.3单向龙骨可以确保干挂安全。2.4该工法操作简单，施工效率是普通干挂石材的3倍，施工工期短。2.5石材发泡陶瓷复合板工厂化定做，现场损耗少，电焊作业少，施工过程质量容易控制，并且环保，做到绿色施工。3、适用范围本工法适用于多层及高层的石材发泡陶瓷复合板的外墙和内墙装饰工程。 4、工艺原理4.1石材发泡陶瓷复合板采用专用铝合金挂件与建筑物墙体基层铝合金龙骨相连。铝合金挂件和石材发泡陶瓷复合板之间通过预埋螺母连接，并设置调节垫片进行紧固。4.2系统基本构造如图4.21所示：厂制锁式连导轨调节垫片预埋连接件图4.21系统基本构造图5、工艺流程及操作要点5.1工艺流程技术准备及材料订货à测量放线à幕墙龙骨制作与安装à石材发泡陶瓷复合板背部挂件的安装à石材发泡陶瓷复合板的安装à层间防火封堵及保溫à石材发泡陶瓷复合板板缝打胶及修饰整理。5.2操作要点5.2.1技术准备及材料订货根据外墙石材发泡陶瓷复合板装饰设计图纸，进行理解与深化设计。结合原建筑结构图纸，对结构墙体进行试点测量，绘制放样图。确认石材发泡陶瓷复合板的纹理效果，计算需用材料数量。按照放样图所定编号提出石材蜂窝复合板订购单。交货时按提交的数量、规格、质量标准严格把关，并做好成品保护。5.2.2测量放线l据石材幕墙分割放样图和土建施工单位给出的标高点及轴线位置，采用线锤、墨线、水平仪等测量工具在建筑物墙休基层上定出龙骨中心线，石材幕墙龙骨平面、分格及转角等基准线，并用经纬仪进行调整、复测。2石材幕墙水平标高要逐层从地面向上引，以免误差累积。误差大于规定的允许偏差 时适当调整石材幕墙的轴线，使其符合石材幕墙的构造需要。3在测量放线的同时，应对龙骨的位置偏差进行检验、定位。其上下左右偏差不超过20mm。5.2.3幕墙龙骨安装1根据龙骨结构图进行加工及安装，按放样基准线和基准面，将土建误差调整好。石材发泡陶瓷复合板每㎡仅为8-11kg,只需要安装横向龙骨即可满足要求。龙骨质量安装的好坏直接关系到石材发泡陶瓷复合板的干挂质量，要严格控制龙骨的安装质量。如图5.2.3-1。图5.2.3-1幕墙龙骨安装在墙面基体上2龙骨挂件安装顺序是先下后上。3安装横龙骨挂件要严格控制水平度。因水平度直按影响发泡陶瓷石材复合板横缝的质量，水平公差应控制在±1mm内。4龙骨挂件安装完要进行全面检查，尤其是要对龙骨挂件中心线进行校核。自检合格后及时提交验收。5在安装龙骨挂件的同时，应按设计要求进行防雷体系的可靠连接。均压环应与主体结构避雷系统相连接。5.2.4石材发泡陶瓷复合板背部铝挂件的安装石材发泡陶瓷复合板生产加工时，按照设计要求开孔并预埋螺母，用大力胶与石材发泡陶瓷复合板固定。石材发泡陶瓷复合板与铝合金挂件连接采用不锈钢螺栓固定，并通过调节垫片进行紧固。如图5.2.4-1。 图5.2.4-1石材发泡陶瓷复合板背部铝合金挂件连接5.2.5石材发泡陶瓷复合板的安装将装有铝合金挂件的石材发泡陶瓷复合板，按照放样图编号的要求对应挂装。安装时将石材发泡陶瓷复合板板块通过挂钩挂在横向龙骨挂件上即可。安装简便易行。如图5.2.51所示。通过铝合金挂件主顶螺丝的调节，达到横平竖直的质量标准要求。在安装石材复合板时注意控制石材复合板安装高度累计误差。控制方法是：在每个楼层弹1m水平基准线，以1m线校核施工误差，要求一般不超过±2mm,若超出此误差范围，则及时在上一层石材发泡陶瓷复合板安装时调整。图5.2.5-1石材发泡陶瓷复合板背部铝合金挂件与基体龙骨连接石材发泡陶瓷复合板转角部分细部处理如图5.2.5-2所示。 图5.2.5-2石材发泡陶瓷复合板转角部细部处理水平窗框处细部处理详图如图5.2.5-3所示。图5.2.5-3水平窗框处细部处理详图5.2.6层间防火封堵及保温在每层楼板标高处，沿外墙四周设一道层间防火封堵。因外墙石材发泡陶瓷复合板与墙体有10cm左右的空隙，为防止火灾发生后，火势从此空隙处向上蔓延，故此设层间防火隔离带。材料采用1.2mm厚锻锌钢板50mm厚防火保温矿棉板。镀锌钢板一端用射钉固 定在建筑物墙体上，射钉间距500mm，另一端固定在横向龙骨挂件上。5.2.7石材发泡陶瓷复合板板缝打胶及修饰整理1注胶前应在石材发泡陶瓷复合板四周粘好保护胶带，防止石材受污染。用钢丝刷消理石材发泡陶瓷复合板缝隙内的灰尘。图5.2.7-1石材发泡陶瓷复合板保护胶带处理2填实泡沫棒，嵌缝深度要适合胶缝厚度。泡沫棒直径比石材发泡复合板之间的间隙大2mm,用中性硅酮耐候胶填缝。胶平面平滑美观、无褶皱。图5.2.7-2石材发泡陶瓷复合板填胶处理3耐候密封胶一定要与石材发泡陶瓷复合板进行抗污性试验，以防止对石材发泡陶瓷复合板造成污染。 4石材发泡陶瓷复合板安装完毕后，应检查、修补、消理一遍，拆架子时应注意成品保护。6、材料与设备6.1材料6.1.1石材发泡陶瓷复合板：建筑外墙饰面使用。如800x800,600x1200等规格。6.1.2锚栓：专用锚栓，采用奥氏体不锈钢。6.1.3铝合金挂件：连接石材发泡陶瓷复合板和建筑墙体。6.1.4其他材料：不锈钢连接螺栓、不锈钢膨胀螺栓。6.2设备本工法所用的石材发泡陶瓷复合板为厂家定型加工。现场安装中必备机具有：经纬仪、水准仪、切割机、角磨机、梅花扳手、电钻、钢直尺、角尺、墨斗、水平尺、电锤、胶枪、风压力机、配电箱、灭火器等。7.1材料质量控制7.1.1石材发泡陶瓷复合板应无开裂、正面无缺角，爆边。必须要有出厂合格证、质保书及必要的检验报告。抽查石材发泡陶瓷复合板规格尺寸的允许偏差，应符合企业标准。复合板的品种、规格、型号以及开孔、螺母预埋、磨边处理等，应符合设计要求。7.1.2石材发泡陶瓷复合板各项性能检验指标如下表7.1.21石材发泡陶瓷复合板各项性能检验指标序号检验项目检验值参照标准I弯曲强度32.SMPaGB!f17748-19992平面压缩强度1.37MPaGJB130-19863平面拉伸粘结强度2.57MPaGJB130-19864平面拉伸剪切强度0.68MPaGJB130-19865导热系数0.678W/(m.k)GB门10294-19886抗冻融循环试样无破环-3s·c-8o·c,120次循环 7.1.3铀栓的类别和规格应符合设计要求，并有出厂合格证。7.1.4铝合金挂件应采用经埣火加人工时效处理的型材制作。制作允许偏差应符合国家标准《铝合金建筑型材》CGBrr5237.I)中高精度的规定。铝合金应进行表面阳极氧化处理，处理的厚度材料应符合现行国家标准《铝合金建筑型材》CGB(f5237.2--5)的规定。7.2石材发泡陶瓷复合板龙骨挂件安装质量应符合表7.2-1的规定表7.2-1石材发泡陶瓷复合板龙骨挂件允许偏差项目允许偏差(mm)检查方法宽度高度不大于30m≤10激光经纬仪或经纬仪宽度高度大于30m,不大于60m≤15宽度高度大于60m,不大于90m宽度尚度大于60m,不大于90m≤2020宽度高度大于90m≤257.3石材发泡陶瓷复合板器墙竖向和横向板材的组装质拟符合表7.3-1的要求。表7.3-1石材蜂窝复合板幕墙竖向和横向板材的组装允许偏差项目允许偏差(mm)检查方法相邻两块板材间距尺寸土2.0钢卷尺两块相邻的石材发泡陶瓷复合板板面尚差士1.5靠尺 分格对角线差≤2.0钢卷尺相邻两横向板材的水平标高差≤1.5钢板尺或水平仪横向板材水平度≤1.5水平仪或水平尺竖向板材直线度≤1.52.0m靠尺、钢板尺8、安全措施8.1施工作业人员必须戴好安全帽，系安全带，并配备工具袋。8.2上岗作业前，相关工种都必须接受三级安全教育和技术交底，并了解安全操作规程。8.3高处作业人员必须进行体检，各种特殊作业工种人员持证上岗。8.3脚手架上的废弃物应及时消理，脚手架应和建筑物有可靠拉结。8.4施工时应尽量避免上下交叉作业。8.5安装石材发泡陶瓷复合板时，必须两个人配合操作。8.6现场使用的机械设备要装设漏电保护器，做到一机一闸一漏保。9、环保措施9.1石材发泡复合板材料必须符合设计及环保要求。9.2施工现场材料堆放整齐，做好标识。9.3落灰应及时清理干净，废弃不用的浆料应在指定地点倒弃，以便统一回收处理。9.4尽量使用低噪音工具和施工机具。9.5施丁现场应通过洒水等防止扬尘措施。9.6幕墙的注胶密封作业必须在合适的温度及湿度条件下进行。 10、效益分析10.1石材发泡复合板与普通干挂石材相比具有重揽轻，造价低，施工安全快捷的优点。尤为重要的一点是普通干挂石材重量大，不具备保溫功能。因此，为了建筑外地的干挂石材装饰能达到保溫节能指标，一些石材幕墙施工单位还得额外使用保温材料施工。这样既增加了生产成本，使工程进度受到影响。而石材蜂发泡陶瓷复合板是一种具有天然石材原有装饰效果和保溫效果的安全环保节能产品。l0.2传统干挂石材幕墙由于受气候环境变化及安装工艺等因素的影响，还会存在很大的质量问题和安全隐患。而石材发泡复合板及配套螺母、垫片、铝合金挂件的最大优点是工厂化，它完全在工厂内部生产完成，做到机械生产，现场上墙，不但安全快捷，而且节约了大量人力物力，因此完全做到了材料生产工厂化，材料成本节约化，保温性能现代化，经济安全环保快捷目标化。10.3石材发泡复合板每m2安装费用约为50元，而普通干挂石材至少200元，安装成本费用只有传统干挂石材的四分之一。安装效率是传统干挂石材的三倍。'
