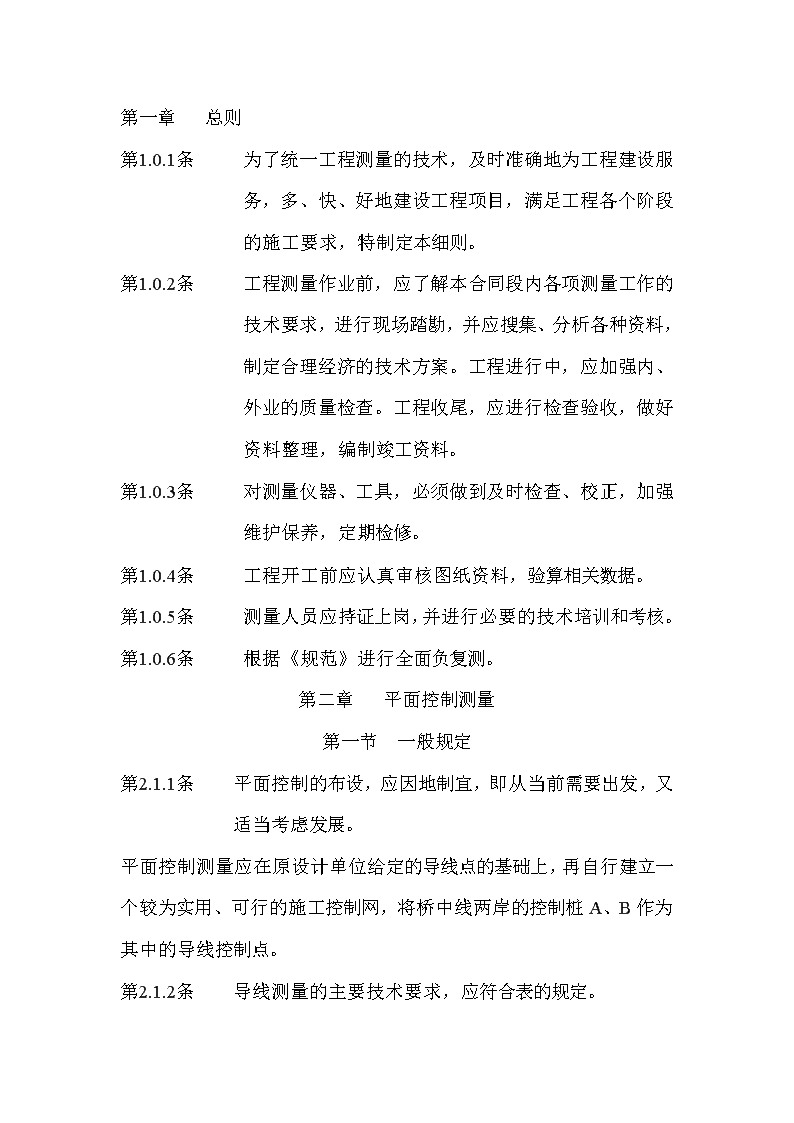

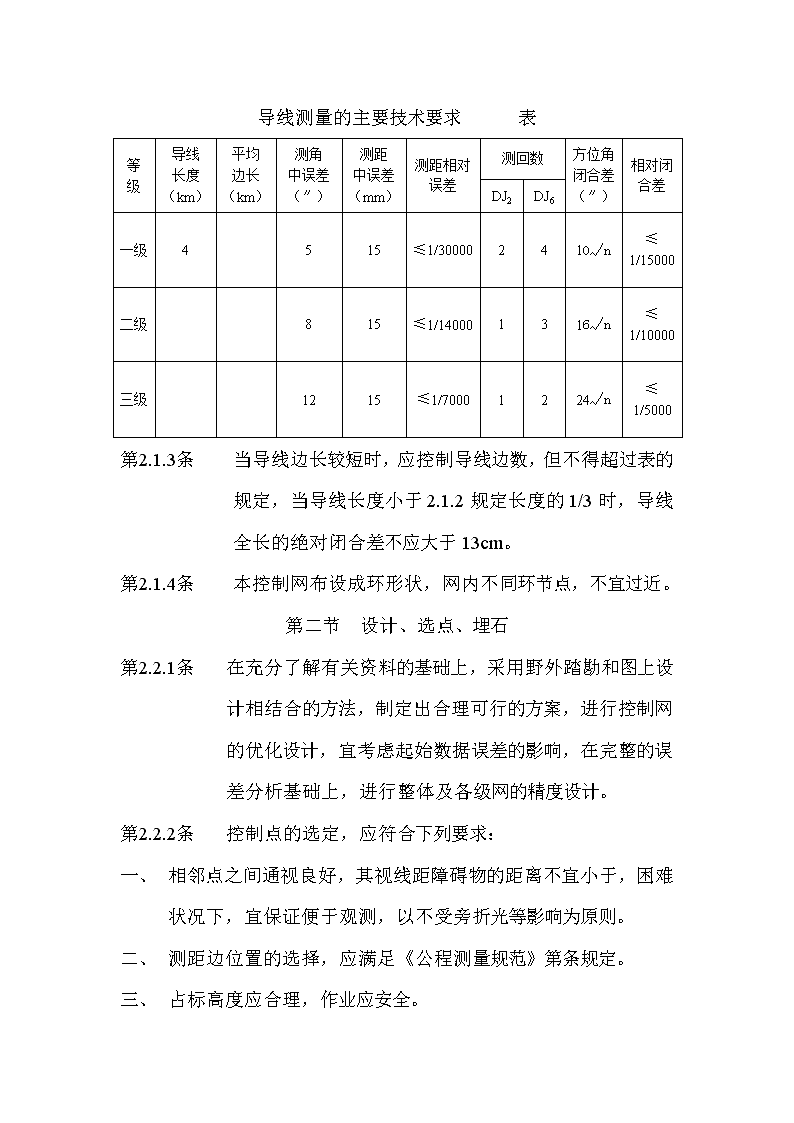

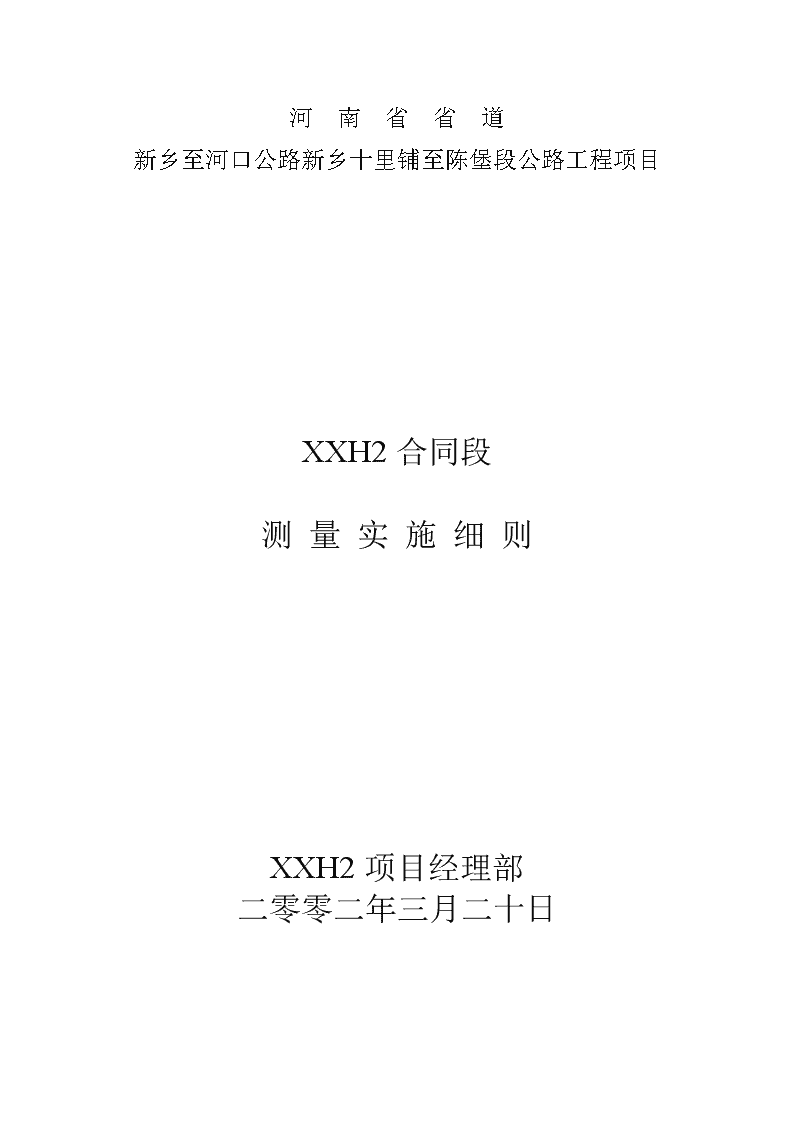

'河南省省道新乡至河口公路新乡十里铺至陈堡段公路工程项目XXH2合同段测量实施细则XXH2项目经理部二零零二年三月二十日 第一章总则第1.0.1条为了统一工程测量的技术，及时准确地为工程建设服务，多、快、好地建设工程项目，满足工程各个阶段的施工要求，特制定本细则。第1.0.2条工程测量作业前，应了解本合同段内各项测量工作的技术要求，进行现场踏勘，并应搜集、分析各种资料，制定合理经济的技术方案。工程进行中，应加强内、外业的质量检查。工程收尾，应进行检查验收，做好资料整理，编制竣工资料。第1.0.3条对测量仪器、工具，必须做到及时检查、校正，加强维护保养，定期检修。第1.0.4条工程开工前应认真审核图纸资料，验算相关数据。第1.0.5条测量人员应持证上岗，并进行必要的技术培训和考核。第1.0.6条根据《规范》进行全面负复测。第二章平面控制测量第一节一般规定第2.1.1条平面控制的布设，应因地制宜，即从当前需要出发，又适当考虑发展。平面控制测量应在原设计单位给定的导线点的基础上，再自行建立一个较为实用、可行的施工控制网，将桥中线两岸的控制桩A、B作为其中的导线控制点。第2.1.2条导线测量的主要技术要求，应符合表的规定。 导线测量的主要技术要求表等级导线长度（km）平均边长（km）测角中误差（″）测距中误差（mm）测距相对误差测回数方位角闭合差（″）相对闭合差DJ2DJ6一级4515≤1/300002410√n≤1/15000二级815≤1/140001316√n≤1/10000三级1215≤1/70001224√n≤1/5000第2.1.1条当导线边长较短时，应控制导线边数，但不得超过表的规定，当导线长度小于2.1.2规定长度的1/3时，导线全长的绝对闭合差不应大于13cm。第2.1.2条本控制网布设成环形状，网内不同环节点，不宜过近。第一节设计、选点、埋石第2.2.1条在充分了解有关资料的基础上，采用野外踏勘和图上设计相结合的方法，制定出合理可行的方案，进行控制网的优化设计，宜考虑起始数据误差的影响，在完整的误差分析基础上，进行整体及各级网的精度设计。第2.2.2条控制点的选定，应符合下列要求：一、相邻点之间通视良好，其视线距障碍物的距离不宜小于，困难状况下，宜保证便于观测，以不受旁折光等影响为原则。二、测距边位置的选择，应满足《公程测量规范》第条规定。三、占标高度应合理，作业应安全。 一、控制点应便于长期保存、加密、扩展和寻找。第一节水平角观测第条水平角观测所用的仪器，在作业前，应进行下列检验：一、照准部旋转轴正确，各位置气泡读数差较小，DJ2仪器不应超过一格。二、光学测微器行差及隙动差，DJ2仪器不宜大于2″。三、水平轴不垂直于竖直轴之差，DJ2仪器不宜大于15″。四、垂直微动螺旋使用时，视准轴在水平方向上不产生偏差。五、仪器底部在照准部旋转时，无明显位移。六、光学对点器的对准误差，不应大于1mm。第条水平角观测宜采用方向观测法，当方向数不多于3个时，可不归零。各测回间度盘和测微器位置的变换，应按规定执行。第条水平角观测过程中，气泡偏离整置中心不超过1格。第条水平角方向观测技术要求，应符合表2.3.4的规定。水平角方向观测法的技术要求表等级仪器型号半测回归零差（″）一测回中2倍照准差变动范围（″）同一方向值各测回角差（″）一级及以下DJ2121812DJ61824第条水平角观测误差超限时，应在原来度盘位置上进行重测，并符合下列规定：一、2倍照准差变动范围或各测回差超限时，应重测超限方向，并联测零方向。 二、下半测回归零差或零方向的2倍照准差，变动范围超限时，应重测该测回。三、若一测回中重测方向数超过总方向的1/3时，应重测该测回。当重测回数超过总测回数的1/3时，应重测该站。第条水平角观测结束后，测角中误差，应按下列公式计算：导线（网）测角中误差（″）mB=√1/N*[fBfB/n]式中：fB—符合导线或闭合导线环的方位角闭合差（″）n--计算fB时的测站数N—符合导线或闭合导线环的个数第四节距离测量第2.4.1条所选用的测距仪器应符合规范要求。第2.4.2条仪器新购置或大修后，应进行全面检校；工作中应按规定检测。气压表应送气象部门按规定检测。第2.4.3条测距的作业，应符合下列要求：一、测边时应在成像清晰和气象条件稳定时进行，雨、雪、和大风天气不宜作业，不宜顺光、逆光观测，严禁将仪器照准头对准太阳。二、当反光镜背景方向有反射物时，应在反光镜的后方遮上黑布。三、测距过程中，当视线被遮挡出现粗差时，应重新启动测量。四、 当观测数据超限时，应重新测整个测回。当观测数据出现分群时，应分析原因，采取相应措施重新观测。一、温度计宜采用通风干湿温度计，气压表宜采用高原型空盒气压表。二、当测四等以上的边时，应量取两端点的测边始末的气象数据，计算时应取平均值。测量温度时应量取空气温度。通风干湿温度计，应悬挂在离开地面和人体以外的地方，其读数取值精确至0.2度。三、气压表应置平，指针不应滞阻，其读数取值精确至50Pa，高精度边或长边时，应符合下列规定：1、宜选在日出后1小时左右或日落前1小时左右的时间内观测2、宜采用“电照准”。3、应在启动仪器4分钟后观测。第2.4.6条测距的主要技术要求，应符合表的规定。测距的主要技术要求表平面控制等级测距仪精度等级观测次数总测回数一测回读数较差（mm）单程各回较差（mm）往返四等Ⅰ114-6≤5≤7Ⅱ4-8≤10≤15一级Ⅱ1——2≤10≤15Ⅲ4≤20≤30二、三级Ⅱ1——1-2≤10≤15Ⅲ2≤20≤30注：①测回是指照准目标一次，读数2~4次的过程。②根据具体情况，测边可采用不同时间段观测代替往返观测。 第五节内业计算第条一级导线以上宜用严密平差法，二级以下平面控制可用近似平差法。第条内业计算中数字取值精度的要求，应符合表2.5.2的规定。内业计算中数字取值精度的要求表等级观测方向值及各项修正数（m）边长观测值各项修正数（m）函数位数边长与坐标（m）方位角（″）一级及以下171第2.5.3条内业计算结束后，应将所采用的程序名称、程序代码说明、打印成果资料，一并附在计算资料中。第一章高程控制测量第一节一般规定第3.1.1条测区的高程系统，应采用设计单位给定的高程基准。第3.1.2条高程控制测量可采用水准测量，测量等级五等。第3.1.3条当加密时，宜布成符合路线或结点网。第二节水准测量第3.2.1条水准测量的主要技要求，应符合表的规定。水准测量的主要技术要求表 等级每千米高差全中误差（mm）路线长度（Km）水准仪的型号水准尺观测次数往返较差、符合或环线闭合差与已知点联测符合或环线平地（mm）山地（mm）四等10≤16DS3双面往返各一次往一次20√L6√n五等15——DS3单面往返各一次往一次30√L——注：①结点之间或结点与高级点之间，其线路的长度，不应大于表中规定的0.7倍。②L为往返测段，符合或环线的水准路线长度（km），n为测站数。第3.2.1条水准测量所使用的仪器及水准尺应符合下列规定：一、水准仪视准轴与水准管轴的夹角，DS1型不应超过15″；DS3型不应超过20″。二、水准尺上的米间隔平均长与名义长之差，对于双面水准尺不应超过。第3.2.2条水准点应选在土质坚硬、便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应便于寻找、保存、引测。一个测区及其周围至少应有3个水准点。水准点的距离，一般地区应为1~3Km,加密点位200米以内。第3.2.3条各等级的水准点，应埋设水准标石。标志及标石的埋设规格，应按规范执行。第3.2.4条水准观测应在标石埋设稳定后进行，其技术要求应符合表的规定。水准观测的主要技术要求表 等级水准仪的型号视线长度（m）前后视较差（m）前后视累积差（m）视线离地面最低高度（m）黑面、红面读数较差（mm）黑、红面所测高差较差（mm）四等DS31005105．0五等DS3100大致相等————————注：三、四等水准采用变动仪器高观测单面水准尺时，所测两次高差较差，应与黑、红面所测高差之差的要求相同。第四章复测第一节导线、高程点复测第4.1.1条导线点、高程点的复测成果应符合第二章、第三章的要求。第二节中桩、桥位桩的复测第4.2.1条中桩桩位的测量的限差，不应超过表的规定。中桩桩位测量的限差要求表路线名称纵向误差（m）横向误差（cm）汽车专用公路10一般公路10注：S为转点桩至中桩桩位的距离（m）。第4.2.2条曲线的测量，可采用极坐标法。曲线测量的限差，不应超过表的规定。曲线测量的限差表线路名称纵向闭合差横向误差（cm）平地山地汽车专用公路1/20001/100010一般公路1/10001/50010第4.2.3条 线路中线的测量，应布设附和导线。其测量限差，应符合表的规定。中线测量的限差表线路名称方位角闭合差（″）相对闭合差汽车专用公路30√n1/2000一般公路60√n1/1000第4.2.1条施工前应复测中桩。当复测成果与原测成果的较差符合表的限差规定时，应采用原测成果。中桩复测与原测成果较差的限差表线路名称水平角（″）距离相对误差转点横向误差（mm）曲线横向闭合差（cm）中桩高程（cm）汽车专用公路≤30≤1/2000每100米小于5点，点间距大于等于400米小于20≤10≤10一般公路≤60≤1/1000每100米小于10≤10≤10第4.2.7条竣工测量，可采用定测的同等方法和技术要求，其高程误差、曲线横向闭合差，均不应超过5cm.中线测量后，应标出与路基宽度和建筑接近限界的距离。第五章施工测量及检查验收第一节桥梁总体第5.1.1条桥梁总体实测项目应符合下表要求：桥梁总体实测项目表项次检查项目规定值或允许偏差检查方法和频率1桥面中线偏位（mm）10用经纬仪检查3~8处2桥宽（m）车行道±10用钢尺量每孔3~5处人行道±103桥长（mm）+300，-100用测距仪检查4引道中心线与桥梁中心线的衔接（mm）±20 分别将引道中心线和桥梁中心线延长至两岸桥长端部，比较其平面位置。5桥头高程衔接（mm）±3用水准仪测量第二节钻孔灌注桩第5.2.1条钻孔灌注桩的测量放样及孔位验收均应满足表的要求。钻孔灌注桩实测项目表项次检查项目规定值或允许偏差检查方法和频率1桩位（mm）群桩100用经纬仪检查纵、横方向排架桩502钻孔倾斜度1%查灌注前记录3钢筋骨架底面高程（mm）±50查灌注前记录第三节柱第5.3.1条柱在混凝土浇筑的过程中应加强施工监控，发现位移及时纠正。第5.3.2条其放样及验收标准应符合表的规定：实测项目表项次检查项目允许偏差检验方法和频率1相邻间距（mm）±15用直尺或测距仪量上、中、下3处2竖直度（mm）3%H不大于20用垂线或经纬仪每柱纵、横各检查2处3柱（墩）顶高程（mm）±10用水准仪检查4轴线偏位(mm)10用经纬仪定出轴线检查4处5断面尺寸（mm）±15检查3个断面注：H为墩、柱高度。第四节承台、墩、台身、台帽、盖梁第条承台的实测项目应满足表5.4.1的要求：承台实测项目表项次检查项目规定值或允许偏差检查方法和频率 1尺寸（mm）±30用尺量长、宽、高各两点2顶面高程（mm）±20用水准仪测量3轴线偏位（mm）15用经纬仪测量纵、横各两点第5.4.2条墩、台身的放样及实测项目应满足表的要求：墩、台身实测项目表项次检查项目规定值或允许偏差检查方法和频率1尺寸（mm）±20检查3个断面2顶面高程（mm）±10用水准仪测量3处3轴线偏位（mm）10用经纬仪测量纵、横各两点第5.4.3条墩、台帽、盖梁放样及实测项目应满足表的要求：墩、台帽、盖梁实测项目表项次检查项目规定值或允许偏差检查方法和频率1尺寸（mm）±20检查3个断面2轴线偏位（mm）10用经纬仪测量纵、横各两点3支座处顶面高程（mm）简支梁±10水准仪每支座检查1点连续梁±5双支座边续梁±24支座位置（mm）5用尺量第二节梁、板安装第条梁、板的安装应符合表5.5.1的要求：梁、板安装实测项目表项次检查项目规定值或允许偏差检查方法和频率1支座中心偏位（mm）梁5用尺量，每孔抽查4~6个支座板102竖直度1.2%吊垂线，每孔2片梁3梁、板顶面纵向高程（mm）+8，-5用水准仪检查，每孔2片，每片3点'
