变频多联机空调系统铜管施工工法(终)

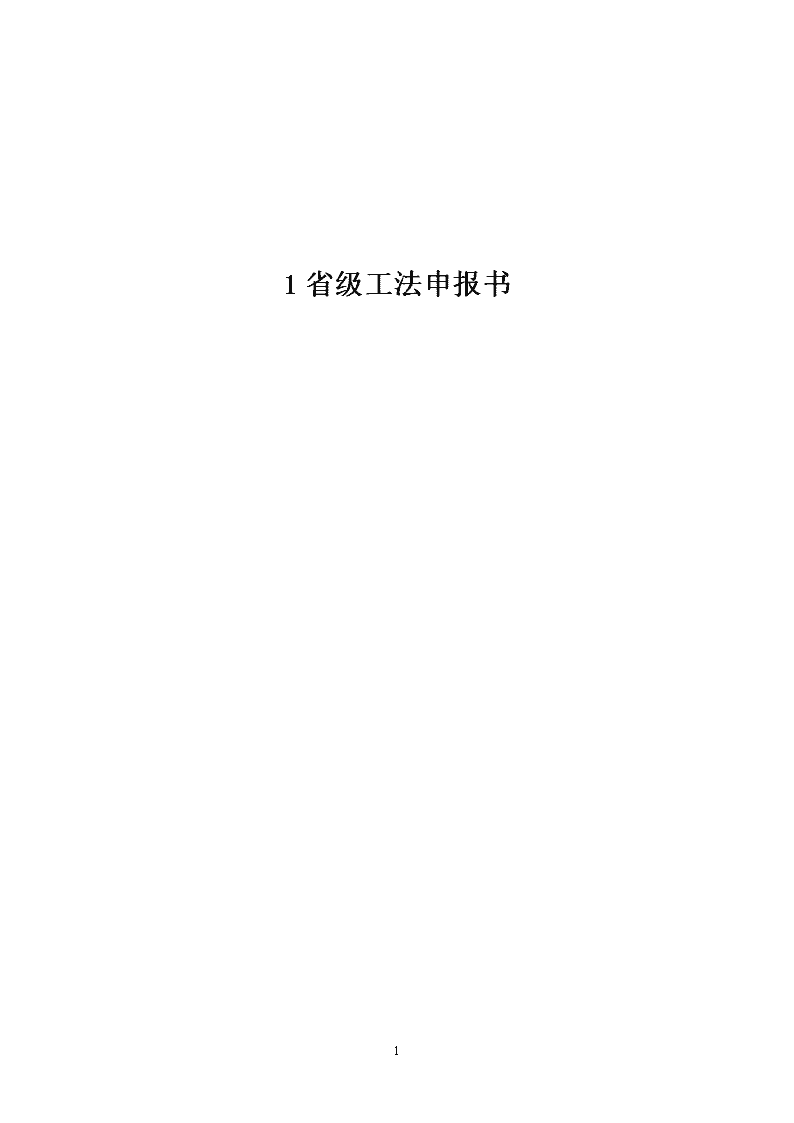

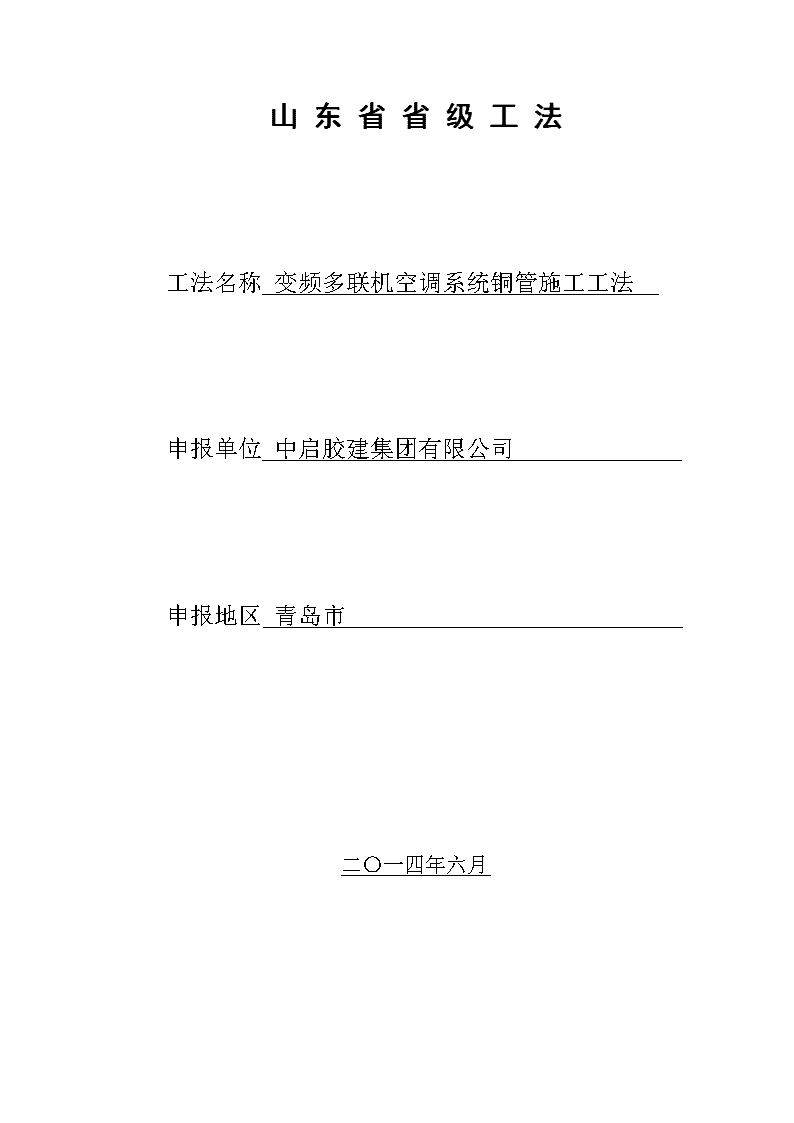

'山东省省级工法工法名称变频多联机空调系统铜管施工工法申报单位中启胶建集团有限公司申报地区青岛市二〇一四年六月 申报材料目录1省级工法申报书……………………………………………12工法内容材料………………………………………………113工程应用证明………………………………………………374经济效益证明………………………………………………415技术评审证书………………………………………………45 1省级工法申报书45 省级工法申报书工法名称变频多联机空调系统铜管施工工法申报单位中启胶建集团有限公司申报地区青岛市申报时间2014年6月20日45 工法名称变频多联机空调系统铜管施工工法主要完成单位中启胶建集团有限公司通讯地址胶州市福州南路92号邮编266300联系人黑增武电话13658656555主要完成者姓名职务职称所在工作单位郭宗贤安装公司经理工程师中启胶建集团有限公司赵培歌安装公司副经理助工中启胶建集团有限公司闫蕾安装公司经营处长工程师中启胶建集团有限公司本工法应用的工程名称及时间智慧胶州信息大厦（2014年）辽宁阜新沈彰新城创业中心（2013年）通辽胶建蒙东商贸中心（2010年）本工法关键技术名称及鉴定时间冷媒管安装工艺；铜管钎焊技术要求。本工法关键技术获成果奖励的情况无注：表中通讯地址及联系人指第一完成单位;主要完成者人数最多不得超过5人;表中内容填写不下的,可另加附页。45 工法内容简述：该工法将VRV系统的冷媒配管从选材、支吊架的制作安装、铜管的预制安装及焊接作为控制重点，通过严密的焊接过程环境控制，保证焊接严密，同时对焊缝进行充分的防氧化处理，保证了施工质量，提高了安装成品的合格率。通过对施工过程有关管数据做出量化规定，便于操作执行，以及建立标准化施工流程，有效的缩短了施工工期，间接节约了施工成本。该工法已在我公司智慧胶州信息大厦、辽宁阜新沈彰新城创业中心、通辽胶建蒙东商贸中心等工程中应用实践，取得了很好的经济效益，减少了材料浪费及返工率、加快了工程进度，在实践过程中不断进行总结改进，研发形成本工法。通过分歧管的合理选择安装，保证系统内流量均衡分配，从而达到整栋建筑空调效果满足设计要求及能效的合理分配。45 关键技术及保密点：（有专利权的，请注名专利号）：多联机的运行效果如何，不仅取决于设备，也与冷媒管的安装、和冷媒剂的灌注等安装因素有着密切联系。本工法着重在施工中解决以下关键问题：1、冷媒管的选择应采用去磷无缝紫铜管，规格Φ19.05以下的铜管采用盘管，减少铜管接头，规格大于Φ19.05的采用直管； 2、冷媒管施工必须保证管内干燥，尽量避免在雨天施工； 　　3、冷媒管焊接过程中必须充氮气保护，并根据实际施工经验总结出了合理的压力值，避免了氮气流量过大，焊接处容易产生砂眼，流量过少，则会产生氧化膜过多氮气必须从焊接处流过的弊端。并提出切实可行的充氮气方法。 　　4、规定的冷媒管在焊接时各种安装方式对应的焊接方式，主要防止烫伤或出现砂眼而泄露。 　　5、提出分歧管的选择和安装方式避免多台多联机间冷热不均的现象　　6、规范了安装完成后系统吹扫、气密试验、干燥及冲制冷剂的流程及标准。45 技术水平和技术难度（包括与国内外同类技术水平比较）：本工法通过对冷媒管施工过程中对铜管及管件的选择及施工过程的控制。保证了施工质量，提高了安装成品的合格率。通过对施工过程有关管数据做出量化规定，便于操作执行，以及建立标准化施工流程，有效的缩短了施工工期，间接节约了施工成本，减少了材料浪费及返工率、加快了工程进度，同时对施工质量提供了多重保证。并且该技术已达到行业先进水平。45 工法应用情况及推广应用前景：《变频多联机空调系统铜管施工工法》经在我公司施工的智慧胶州信息大厦、辽宁阜新沈彰新城创业中心、通辽胶建蒙东商贸中心等工程中应用实践，取得了很好的经济效益及社会效益，赢得业主的一致好评。与传统空调相比多联机空调具有节约能源、运行可靠、费用低，控制可靠，设计自由度高、安装计费方便、施工工期短等优点，它的使用必将越来越广泛，与之相配套的铜管施工工艺推广也必将具有广阔的前景。45 经济效益或社会效益：一、经济效益：经过对蒙东商贸中心工程为例该工程为实例测算，采用以前普通工艺施工工期为24个月，经对铜管施工工艺的改进及标准化流程的执行，实际施工工期为22个月，有效地节约施工工期，间接节约施工陈本。二、社会效益：经过对蒙东商贸中心工程为例该工程为实例测算，采用以前普通工艺施工工期为24个月，经对铜管施工工艺的改进及标准化流程的执行，实际施工工期为22个月通过质量控制点的有效设置及控制，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水滴漏等通病，从而减少污染，赢得社会好评。45 工法主要完成单位意见年月日（公章）申报地区推荐意见年月日（公章）45 专家评审推荐意见评审组长：年月日省建管局审定意见年月日（公章）45 2工法内容材料45 目录1前言122工法特点133适用范围144工艺原理145施工工艺流程及操作要点146材料与设备317质量控制338安全措施349环保措施3510效益分析3611工程实例3645 变频多联机空调系统铜管施工工法完成单位：中启胶建集团有限公司1前言变频多联机空调系统是一种冷剂式空调系统，简称VRV系统是目前最流行的空调系统之一，与其它主流空调系统相比，VRV空调有着其它空调系统无法比拟的优势。该系统直接采取制冷剂在全部空调系统中轮回供冷；VRV变频中央空调机组的室外机体积小，可以机动放置于修建物的天面或各层平台，安装方便，无需单独设置制冷机房，节省了机组设备的占用面积。另外具有节能、舒适、运行平稳并且各房间可独立调节，能满足各房间不同的空调需求等特点，正应为具备上述优势，VRV空调系统正越来越多的被用于工程中。但同时该系统在施工过程中对管材材质、制造工艺、铜管焊接、保护等要求较高，往往是施工过程中质量控制的难点和重点。鉴于此，中启胶建集团有限公司开展了施工工艺创新，将该系统的冷媒管从选材、支吊架的制作安装、铜管的预制安装、焊接作为控制重点，保证了施工质量，提高了安装成品的合格率，从而有效的缩短了施工工期，间接节约了施工成本。该工法已在我公司智慧胶州信息大厦、辽宁阜新沈彰新城创业中心、通辽胶建蒙东商贸中心等工程中应用实践，取得了很好的经济效益，减少了材料浪费及返工率、加快了工程进度，在实践过程中不断进行总结改进，研发形成本工法。2工法特点2.1通过严密的焊接过程环境控制，保证焊接严密，同时对焊缝进行充分的防氧化处理。2.2通过分歧管的合理选择安装，保证系统内流量均衡分配。2.3对施工过程有关管数据做出量化规定，便于操作执行。2.4建立标准化施工流程，缩短工期，提升施工质量。45 3适用范围大型公共建筑VRV系统冷媒系统施工。4工艺原理利用熔点比铜低的钎料，熔化后依靠毛细管作用填满接头间隙，并与母材之间相互扩散实现连接，依靠液态钎料和固态金属的相互扩散而达到原子的结合。同时这两种材料相互进行配合。通过合理设置支吊架的形式及位置，控制分歧管处于水平或垂直状态，保证流量均衡分配。5施工工艺流程及操作要点5.1施工工艺流程施工准备→材料选择→复核配管尺寸→→铜管敷设→钎焊连接→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行5.2操作要点5.2.1施工准备：5.2.1.1现场核对：安装前首先核对图纸，检查管道布置是否与结构及其它专业管道交叉、矛盾；核对管道预埋件、支架、套管的位置、标高是否正确。检查前期土建施工过程中预留孔洞是否准确、齐全。5.2.1.2材料准备：熟悉该工程用到的各类材料包括铜管、分歧管、型钢、保温等，及时准确的核对材料采购部门提供的材料，确认是否满足施工。5.2.1.3人员准备：根据工程量确定施工人员人数，进行安全及技术交底。5.2.2材料选择5.2.2.1冷媒管路审核：1）材质：脱磷无缝紫铜管，挤压工艺。45 2）外观：管道的内外表面应无针孔、裂纹、起皮、起泡、铜粉、积碳层、绿锈、脏污和严重氧化膜，并不允许存在明显的划伤、凹坑、斑点等缺陷。表5.2-1R410A专用铜管壁厚注：保温多采用B1级橡塑保温管，厚度选择要符合管径要求：①（冷媒管管径≦12.7mm保温厚度15mm，冷媒管管径≧15.88mm保温厚度20mm）；②（冷凝排水保温厚度根据管径要求，最低不得小于10mm，一般采用保温厚度15mm）；③风道保温厚度不得小于25mm。④特殊潮湿环境，保温层厚度须根据现场情况适当增大规格。5.2.3复核配管尺寸5.2.3.1因各设备供应商不同，其气液管对应的管径也有所不同，施工前应根据所定设备厂家要求，复核设计管径是否相符，如不符应及时提出。以下各表提供的配管管径以供复核参考。表5.2-2R22、R407c系统冷媒配管管径选择表冷媒配管类别下游室内机总容量A（HP）气管管径（mm）液管管径（mm）A≤10φ28.58φ12.7045 主配管（室外机－第一分歧间；分歧－分歧间）10＜A≤20φ38.10φ19.0520＜A≤30φ44.50φ22.2230＜A≤48  支配管（分歧－室内机间） φ19.05φ9.525.2.3.2R410a系统，考虑各制造商提供的选择值有差异，推荐了某两个制造商供的选择数值，供设计参考。表5.2-3主配管（室外机－室内侧第一分歧间）管径选择表室外机（HP）主配管管径（mm）加大尺寸后的主配管管径（mm）气管液管气管液管（一）8φ19.05φ9.52φ22.22φ12.7010φ22.22φ25.4012φ25.40φ12.7014φ28.5816φ28.58φ31.8018-24φ15.8826-34φ38.10φ15.88φ38.10φ19.053638-48φ19.05φ22.22（二）8φ19.05φ9.52φ22.22φ12.7045 10φ22.22φ25.4012-16φ28.58φ12.70--φ15.8820-22φ15.88φ31.80φ19.0524φ35.00--26-34φ19.05φ38.10φ22.2236-48φ41.30--表5.2-4主配管（分歧－分歧间）管径选择表室内机容量A（×100W）气管管径（mm）液管管径（mm）（一）A≤101φ12.70φ9.52101＜A≤180φ15.88180＜A≤371φ19.05φ12.70371＜A≤540φ25.40φ15.88540＜A≤700φ28.58700＜A≤1100φ31.80φ19.051100＜Aφ38.10（二）A＜200φ15.88φ9.52200≤A＜290φ22.22290≤A＜420φ28.58φ12.7045 420≤A＜640φ15.88640≤A＜920φ34.90φ19.05920≤Aφ41.30说明：按本表选择的管径不要超出表5相应管径尺寸。5.2.4铜管敷设5.2.4.1铜管预制根据图纸和现场实测尺寸采用专用割管器切割铜管。割管器应绕铜管逆时针旋转，并不断旋紧转柄。刀口应与管轴线垂直（切口允许倾斜偏差为管径的1%）并缓缓进刀以防挤扁铜管。切割后用锉刀将切割面打磨平滑去除毛刺，打磨时管口应侧向下以防粉屑进入管内。用铰刀沿管口内侧旋转去除锐边和毛刺使铜管切口平整光滑。也可用专用圆形铰刀同时对管口内外进行倒棱处理。切割后应记录相应管道长度，以此作为系统充填冷媒的依据。5.2.4.2弯管：对于Φ12.7mm及以下铜管可用手直接弯管，<Φ22.2mm使用弯管器弯管，≥Ф22.2mm采用冲压弯头。弯管时，弯头两侧必须保持不小于管径2倍的直线部分。铜管的弯曲半径取3.5～4倍铜管直径D，椭圆率不大于8%。冷媒管道分支管应按介质流向弯成90°弧度与主管连接。不得使用弯曲半径小于1.5D压制弯管。5.2.4.3胀管：铜管对接时必须采用胀管工艺，将铜管用胀管器扩胀成承口，再进行承插钎焊连接。胀管器分为棘轮和液压两种，注意不得用扩口器进行胀口。首先选择合适胀管模具旋转套入胀管器的端头再将铜管套入模具的胀口上并旋紧紧固旋钮。慢慢将手柄压下进行胀管，并不断循环，当胀管到一半时将铜管旋转45度再继续胀管操作，以防止铜管出现裂缝。承插的胀管方向应迎着冷媒流向。胀管后组对的管道内壁应齐平，错边量不大于0.1倍壁厚，且不大于1mm45 。承口深度不应小于管径。胀管后的内径D应为管道外径Φ+0.1mm～0.15mm。5.2.4.4扩口：铜管与机组螺纹接口连接时应对铜管端头进行扩口（扩喇叭口）操作。扩口应使用专用扩口器进行加工尺寸如下表所示：表5.2-5铜管扩口尺寸表铜管扩口尺寸管径(英寸)配管外径d(mm)口部尺寸L(mm)1/46.358.4-8.83/89.5212.2-12.81/212.715.6-16.25/815.8818.8-19.43/419.0523.1-23.71）扩口操作步骤如下：（1）松开扩口器叉臂上的螺杆手柄和夹紧手柄，将叉臂伸入扩口横杆铰链端部。选择相应尺寸的锥形开口后将管子从扩口器底部往上推直到与夹具口水平对齐。（2）将叉臂向前滑动直到叉臂上的箭头碰到扩口横杆上的线为止。然后上紧夹紧手柄。（3）顺时针旋转螺杆手柄直到压力推杆松开。然后将螺杆手柄,夹紧手柄退松并使叉臂向后滑动卸下管子。（4）喇叭口应均匀，大小适中，以免扩小了连接时密封不好，扩大了管口容易开裂。扩完喇叭口后必须仔细检查喇叭口内表面质量，要求无划伤、不得呈歪斜状。然后在喇叭口上涂冷冻机油。扩口时应使用力矩扳手进行紧固，方式及紧固力矩选取如下表：45 表5.2-6力矩扳手进行紧固方式及紧固力矩选取5.2.5支吊架预制5.2.5.1下料打磨，根据支吊架图纸所示尺寸，按下料单对板材和型钢进行切割，较小的型钢采用无齿锯切割，较大的则使用火焰切割，切割后要将氧化物打磨干净，钢板及型钢上开孔要求全部采用机械钻孔，严禁火焰开孔。对型钢待焊部位25mm范围内进行打磨，要求打磨出金属光泽，并检查表面清洁度及是否有裂纹等缺陷。5.2.5.2组对，按图纸要求将各部件组对点焊成型，然后再按图纸检查组装的方向、方位、部件尺寸和用料的正确性，用钢板尺和水平尺检查支架的平行度、垂直度，误差不得超过5°，检查焊接坡口尺寸、间隙大小，坡口角度误差不大于±5°，间隙范围1.5～5mm。5.2.5.3刷漆，支吊架焊接完毕后要对焊接表面进行防锈，对整个支吊架进行面漆处理，保证油漆涂刷均匀，然后用不同颜色的油漆在支架上标出系统号、支架号，以便于现场安装。5.2.5.4成品堆放和维护，在堆放场地划分区域，按系统进行支架根部堆放。堆放后的支架根部要定期进行检查，保证表面清洁度，并做好记录。成品堆放时间不宜过长，存放超过30天的支架需重新进行喷砂除锈。5.2.6铜管安装5.2.6.1支架设置：1）支吊架的形式及固定45 对于多组冷媒管可共用一个支吊架，但每组冷媒管应有适当间距，一半以10cm为宜，在支架上开固定冷媒管U型卡孔时应按照冷媒管保温后直径进行计算。但每隔15m应设置防晃支架2）支、吊架间距：水平管道支吊架最大间距如下表所示：表5.2-7支吊架间距表管径（mm）≤9.5＞12.7支吊架最大间距（m）1.11.5注：在液管和气管共同悬吊时，以液管尺寸为准。3）支吊架设置要求：支、吊架位置应靠近接口，但不得影响接口的拆装。支、吊架的安装应平整牢固。管道与设备连接处附近应设独立支、吊架。4）分歧器吊架的设置为保证分歧器主管与分支管处于同一平面，应在分歧器分支管与主管设防晃支架，以保证安装安装完成后符合下图要求：图5.2-1分歧器分支管与主管设防晃支架安装图5.2.6.2管道敷设：1）将预制好的管道按编号运到现场顺序安装，管道安装按先干管、后支管的顺序进行。45 2）明装管道成排安装时，直线部分应互相平行，管道之间应保持一定的间距，留有操作空间。管道曲线部分曲率半径应一致。表5.2-8管径、深度及间隙关系表管外径D(mm)最小插入深度B（mm）间隙A-Dф6.3560.05～0.21ф9.52,ф12.77ф15.880.05～0.27ф19.05~ф25.410ф28.6,ф31.8120.05～0.35≥ф35143）管道穿越结构伸缩缝沉降缝时，应在墙体两侧采取柔性连接或做方形补偿器。在管道保温层外皮上、下部留有不小于150mm的净空。4）装配铜管铜管应正直插入规定深度,两装配件的中心线重合，焊接时应定位。为了保证装配尺寸正确，不能用手定位，防止加热时铜管移动。5）铜管与机组连接时先用纱布蘸汽油将铜管外表清洗干净。在需要连接的铜管套上螺母后，在端部扩制喇叭口，喷上醚油或酯油，套入垫片后将两管对正用专用力矩扳手和扳手连接。6）禁止在出焊点处直接拐弯（相邻两个分歧管之间）保持500~800mm距离再拐弯。7）为防止系统间出现流量分配不均的情况，应45 限制第一分歧器到系统末端长度，一半以不超40米为宜，具体参见设备供应商的要求。5.2.7钎焊连接钎焊连接是VRV系统中的重点施工工序，其焊接的基本流程应按下图进行。图5.2-2焊接流程图5.2.7.1氮气置换1）为保证在焊接过程中不使铜管表面氧化，应在焊接前进行氮气置换。其临时管路连接见示意图：45 图5.2-3管路连接图2）调节氮气瓶上的压力表使压力保持在0.05-0.3Mpa，让氮气定向充入正在钎焊的管道内。焊接完成应待铜管完全冷却后,方可停止充入氮气。5.2.7.2焊接火焰和温度要求：钎焊紫铜时，使用中性焰或轻微还原焰，一般采用外焰。铜管接头处加热应均匀，并注意根据管的材料尺寸分配热量。5.2.7.3钎焊操作：1)一般先预热插入管，使管配合紧密；再沿接头长度方向来回摆动，使其均匀加热到接近钎焊温度，然后环绕铜管加热至钎焊温度（铜管为浅红），同时钎料亦随之环绕加入，并均匀填满接头间隙，再慢慢移开焊炬，并继续加入少量钎料，形成光滑钎角。加热时不能直接用火焰烧焊条，加热时间也不宜过久。焊接时要注意控制好火焰方向，避开胶套管、海绵、电线等。2)调整火焰方向使之朝向焊缝间隙，同时向接头缝隙处送入钎料，送料时使焊条和火焰呈45度角。利用接头的热量将钎料填入缝隙直至将钎缝填满，注意不得直接将火焰对准钎料使之熔化到钎缝内。对于φ40以上大口径管道，因其周长较长不容易加热均匀，可使用两支焊枪同时加热使接头处的径向与长度方向受热均匀，使钎料均匀填满钎缝，以保证质量。3)当钎料全部熔化后应停止加热以防钎料不断往内渗透不易形成饱满的焊缝。钎焊操作宜向下或水平侧向进行，不宜仰焊和倒立焊接，接头的分支口一定要保持水平。(a)立焊（b）水平焊(c)仰焊45 图5.2-4焊接方向示意图4)在焊缝完全凝固以前，不能移动焊件或使其受到震动。对采用水冷的焊件，应防止水进入铜管内部，放置焊件时仍要避免铜管表面残留水分流入管内。5)钎焊质量及检验焊缝表面光滑，填角均匀饱满，自然地圆弧过渡。钎焊接头无过烧、焊堵、裂纹、焊缝表面粗糙、烧穿等缺陷。焊缝无气孔、夹渣、未焊满、虚焊、焊瘤等缺陷。5.2.8管道冲洗 制冷剂配管安装完毕后必须用氮气进行冲洗，以清除安装过程中混入的灰尘和水分，使制冷剂配管保持干燥、清洁。清洗操作方法如下：清洗装置的连接使用氮气清洗方法：先在氮气钢瓶上装上减压阀,用一根耐压软管连接减压阀与表式分流器。另用两根耐压软管，一根连接室外机的液侧配管与表式分流器；另一根一侧连接室外机的气侧配管，还有一侧管口空着。清洗操作用手将空着的软管握住，打开氮气钢瓶的总阀门，使经过减压后的氮气压力升至0.5MPa时，快速松开握住的管口，使氮气从管口喷出，管内污物和水分也随之喷出，这样反复2-3次，即可将管内污物和水分清除干净。将干净白纱布绑与管口观察是否有污物及水渍排除，如有重复以上操作，直至纱布干净方为合格5.2.9气密试验5.2.9.1冷媒管安装完后，连接管道进行气密试验，验证配管系统没有泄漏；冷媒管连接上室外机后还需进行一次气密试验，以检查室内、外机螺纹连接处和新焊点是否有泄漏。5.2.9.2试验装置及临时管路连接45 图5.2-5临时管路连接示意图5.2.9.3实验步骤1）预先自制一个加压组件，在一个部位焊接，加压完毕后，割去一段，再焊接到其他部位，以提高现场效率，如图：图5.2-6加压焊接图2）加压过程中必须关闭室外机阀门，防止氮气流入室内机。3）配管系统分成几个部分进行气密试验，既容易发现泄漏，又加快作业进程。45 图5.2-7检测系统图4）试验压力要求表5.2-9充氮压力值表步骤压力持续时间作用10.3MPa3分钟以上可以发现大的泄漏21.5MPa3分钟以上可以发现较大的泄漏32.8MPa24小时以上可以发现小的泄漏5）因为气体压力随环境温度而变化，每1℃约有0.1kgf/cm2的压力变化。加压时的温度和观察时的温度也要做记录，以便修正。6）如通过耳听、手触、肥皂水等常规检测方法仍不能确定漏点，则应采用氮气与冷媒混合加压。利用卤素探测仪、烷烃（石油气）探测仪、电子探测仪等做检查，直至严密性合格为止。7）气密试验结束后，保留室外机液管侧的压力表，系统保持15kgf/cm2压力，防止气密性受破坏。5.2.10管道保温45 5.2.10.1保温材料应符合设计要求。设计无规定时保温材料厚度见下表表5.2-10保温材料厚度表管径保温厚度管径保温厚度Φ6.4～25.4mm≥10mmΦ28.6～38.1mm≥15mm5.2.10.2保温施工顺序：水平管道应由支管到主管，垂直部分从低点向高处顺序进行。施工时留下焊缝,分支,末端接口等处，待气密性试验合格后再对这些部位进行保温。5.2.10.3必须将气管和液管分开保温，再用胶布缠到一起。图5.2-8保温示意图5.2.10.4局部保温做法1)保温材料与机器的连接不能留有缝隙，并且要使用专用的配套保温套，不得用其他代替。45 图5.2-9局部保温示意图2）分歧管的保温应使用专用的配套保温套。气管和液管必须分开保温，严禁将气管和液管用同一个保温套管保温。3)套管与木垫接触时应先清理木垫外表的油污和杂物，并在木垫接触面上刷好胶水用力将套管与木垫挤住。5.2.11真空干燥5.2.11.1两次气密试验合格后方可进入真空干燥步骤，且应先确认阀门是否确实关紧。5.2.11.2真空泵的选择：使用真空度在-755mmHg（表压-0.1Mpa）以下、排气量40L/min以上的真空泵；5.2.11.3干燥步骤1）室外机不抽真空，应首先确认室外机气侧、液侧的截止阀关紧；2）排出氮气将压力表连通器接在室外机大、小阀门的注氟嘴上接一真空泵，高、低压同时抽真空。3）开启真空泵，打开“LO”和“HI”旋钮；4）真空度到-0.1MPa（表压-1kgf/cm2）后，再继续抽0.5~1.0小时，然后关闭高压端“VH”和低压端“VL”旋钮，停真空泵；5）将连接真空泵的软管改接到氟利昂充注罐上，排掉软管中空气，打开低压端“VL”旋钮，向系统管路里充填氟利昂，压力到0.0kgf/cm2时，再关闭低压端“VL”旋钮；45 6）将连接氟利昂充注罐的软管再改接到真空泵上，开启真空泵，打开高压端“VH”旋钮，在高压端抽30分钟，再打开低压端“VL”旋钮，抽低压端直到真空度达-0.1MPa（表压-1kgf/cm2）。7）若真空度达到-0.1MPa（表压）或更低，则抽真空完毕，关掉真空泵，放置1小时，然后检查真空度是否变化。确认真空泵工作1小时以上能达到-755mmHg以下；如果3小时以上仍达不到-755mmHg以下，说明有水分混入或漏气，需要检查；执行步骤⑧。8）如果水分混入，必须用氮气进行“真空破坏”：即在真空干燥后，把氮气加至0.5kgf/cm2，然后再抽真空。这样反复操作直到保持-755mmHg真空度且压力不上升。9）抽真空完成后，先关闭表式分流器全部阀门，再关闭真空泵。5.2.12冷媒追加及调试运行5.2.12.1计算冷媒追加量：查阅铜管加工记录，将同一管径的长度相加得到液管长度，再根据表5.2.9计算加注量。切忌过量追加以防止液击。表5.2-11冷媒追加量表液管直径(Ø)mm制冷剂量(kg/m)液管直径(Ø)mm制冷剂量(kg/m)Ø22.20.37Ø12.70.12Ø19.10.26Ø9.50.059Ø15.90.18Ø6.40.0225.2.12.2追加步骤1）追加充填冷媒前必须进行真空干燥；2）将制冷剂罐连接管接到压力表连通器，然后打开阀门VH，排空皮管内的空气，然后将压力表高压端接在室外机小阀门的注氟嘴上。45 3）打开压力表的阀门VH，然后制冷剂以液态充入液管侧，充入达到所需的灌注量。4）如果不开机加不进系统，侧让系统按制冷全负荷运行，打开阀门VH，排空皮管内的空气，将压力表高压端接在室外机小阀门的注氟嘴上，打开VL阀，以气态充入气管侧，直到所需的灌注量。5）观察电子秤或弹簧秤，当达到所需添加的制冷剂量时，快速关闭阀门，关上制冷剂罐的源阀。记下加到系统的添加制冷剂量。6）充填完毕，应检查室内、外机扩口部分是否有冷媒泄漏（用气体检漏仪或肥皂水）。7）追加的制冷剂灌注完后，打开室外机的大、小阀门。5.2.13调试运行5.2.13.1调试运行步骤：1）检查风扇及压缩机绝缘。2）检查电源及控制线路。3）检查冷媒是否已充盈。4）检测电压及运行电流。5）检测冷媒高/低压力。6）检测冷凝器及蒸发器的进风及出风温度。7）检查温度调节器功能。6材料与设备6.1本工法用到的材料要求如下：6.1.1铜管必须采用磷酸脱氧无缝铜管。6.1.2铜管内异物必须小于30mg/10mg。6.1.3铜管要符合规定的硬度等级要求。6.1.4铜管的壁厚必须符合产品技术要求的最小厚度要求。6.1.5对于使用R410A冷媒的铜管必须去油处理，并有厂家提供的去油处理报告。45 6.2本工法用到的机具设备见下表表6.2-1施工中专用检测设备及专用工具一览表用检测设备及工具规格型号生产厂家/原产地数量单位备注扩口器EA200B美国6个R410a用集管仪表BM2-6-DS-410A日本2个定量加液器EA113XR日本1个真空泵转接器EA112X-10-220日本2个真空泵EA112TK-220日本2个冷媒泄漏检知器EA70AD-2日本4个组合扩口器EA6日本6个真空泵2F-6西班牙1个力矩扳手EA723A-26日本12个力矩扳手EA723A-29日本4个割管刀（大）EA203C日本12个小型割管刀EA203B日本12个数字式温度计EA701CA日本4个温度探头EA701CA-4日本4个5/8""弯管器EA215-5日本6个翘片修正器EA109日本3个翘片修正钳EA542B日本3个R22双头压力表BM2-6-DS-R12瑞士6个清洗泵KYC-20A日本4个压力表（低压用）M2-250-DS-R12瑞士5个压力表（高压用）M2-500-DS-R12瑞士5个加料管CCL-36瑞士2个加料管CCL-60瑞士2个加氮用异型接口RP2100H-1日本4个7质量控制7.1工程质量控制标准7.1.1本工法主要遵照执行以下国家标准、规范：45 《铜管钎焊技术要求》CB-T3832-1999《建筑铜管管道工程连接技术规程》CECS228：2007《通风与空调工程施工技术操作规程》DBJ13-45-2002《空调与制冷用无缝铜管》ASTMB280-037.2质量保证措施7.2.1冷媒配管三原则：干燥；清洁；气密性好对于本设计采用的R410A的系统，铜管要选用无油铜管。采用普通铜管(含油)进行7.2.2施工时，则必须用纱布蘸取四氯乙烯溶液对铜管进行清洗干净后方可施工。7.2.3铜管规格选择,以建设方所采购设备厂方的样本为准7.2.4冷媒配管的支撑：7.2.4.1横管的固定：为防止配管损坏，应采用吊加或托架的形式加以支撑，支撑点距离应符合以下原则：直径φ20以下的，支撑点间距1米；直径在φ20至φ40之间的，支撑点间距1.5米；直径在φ40以上的，支撑点间距为2米。7.2.4.2立管的固定：根据管道走向，沿墙体进行固定，管卡处应使用圆木码代替保温材料，“U”形管卡在木垫块外围固定，木垫块必须进行防腐处理。管卡距离应符合上条所述支撑点间距原则。7.2.4.3局部位置的固定：为防止配管伸缩导致局部产生应力集中，应考虑在管端和分歧管以及墙体贯穿孔附近加以局部固定。7.2.5液管不得向上装成“Ω”形，气管不得向下装成“凹”形；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；7.2.6管道弯曲半径≮3.5D(管道直径)，其最大外径与最小外径之差不应大于0.08D。制冷剂管道分支管应按介质流向弯成90°弧度与主管连接，不宜使用弯曲半径小于1.5D的压制弯管。45 7.2.7成立质量管理体系：建立由项目经理领导，项目副经理、技术负责人中间控制，专职质检员检查的三级管理系统，形成项目经理到各施工班组、分包单位的质量管理网。质量管理体系对工程分部（子分部）、分项工序有否决权。8安全措施8.1进入施工现场必须遵守总包单位的各项安全生产规章制度和纪律等，文明施工。8.2进入施工现场要随身携带上岗资格证件，严谨无证上岗。8.3每个工人进入施工现场前都必须戴好安全帽（安全帽上，要印上所属的公司名、名字、血型）等劳保用品、护具，做好人身安全防护。8.4严禁操作人员在酒后进入施工现场作业，严禁操作人员在工作时嬉笑打闹。8.5进入施工电梯时，要检查防护门是否关闭（插销锁紧），使用户外吊笼或出墙施工时，必须佩戴好安全帽、安全带、安全绳，专人监护。8.6在拉设临时电源时，电源均应架空，过道须用钢管保护，不得乱拖乱拉，电线被车辗物压。8.7电箱内电气设备应完整无缺,设有专用漏电保护开关,必须按”一机一闸一漏一箱”要求设置。8.8检查脚下是否有其他施工队电源线接线头（注意不要随便去触摸现场电源线头）。8.9所有移动工具,都应具有二级漏电保护，电线无破损，插头插座应完整；严禁不用插头而用电线直接插入座内。8.10各类电动机械应勤加保养，及时清洗、注油，在使用时如遇中途停电或暂时离开，必须关闭电源并拔出插头。8.1145 使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品,切割机不得代替砂轮磨物，严禁用切割机切割麻丝和木块。8.12在高梯、脚手架上装接管道时，必须注意立足点牢固性(楼内施工梯子脚要做好包扎处理，防护地面)。8.13地铁作业和作业地点光线亮度不够时，必须每个人带一个手电筒。8.14现场进行焊接作业时，必须提前办理动火证，乙炔瓶与氧气瓶间隔距离5米，现场要有专用监护人员和灭火器（1、现场施工人员必须会使用灭火器；2、开关乙炔瓶与氧气瓶必须用专用工具，严禁用扳手、老虎钳等敲砸瓶口开关）。8.15施工时注意其他施工方成品保护，施工点与我方冲突处，及时上报现场负责人协调处理。9环保措施9.1材料进场应严格按照施工计划进场，进场后要按场布图整齐堆放，保持现场整洁。9.2施工作业面保持整洁，严禁将建施工垃圾随意抛弃，做到文明施工，工完场清。9.3现场使用的粘接材料和油漆应使用环保产品，应保证通风良好，施工人员要戴好防护口罩。9.4加强对制冷气体使用管理,不得让制冷剂气体泄漏至大气。确保环境不被污染，减少有害气体排放,结束施工时应将氮气瓶阀门旋紧。9.5按照公司质量、环境、职业健康安全体系的要求和我公司历年来的文明施工的经验，项目部严格执行建筑工程施工现场标准化管理规定，定期对环境因素和危险源进行调查、评价、更新。10效益分析10.1通过建立标准化施工流程，有效缩短工期。45 以蒙东商贸中心为例该工程原计划施工工期为24个月，通过铜管施工工艺的改进及标准化流程的执行，实际施工工期为22个月，有效的节约施工成本，创造良好的社会效益10.2通过改进铜管钎焊工艺，提高焊接质量，极大减少了制冷剂泄漏情况的发生，有效的降低运行维护成本，节能环保效果明显。11工程实例该工法通过智慧胶州信息大厦、辽宁阜新沈彰新城创业中心、通辽胶建蒙东商贸中心等工程中应用实践，都极大地缩短了铜管施工工期，间接节约了施工成本，取得了很好的经济效益，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水滴漏等通病，从而减少污染，取得了良好的经济效益和社会效益。赢得了建设单位的认可。45 3工程应用证明工程应用证明《变频多联机空调系统铜管施工工法》在智慧胶州信息大厦工程中得到应用，按照本工法要求经对45 铜管施工工艺的改进及标准化流程的执行，实际施工工期大大缩短，间接节约了施工成本，取得了良好的经济效益和社会效益。智慧胶州信息大厦工程，位于胶州市产业新区行政文化区的中心地块，本工程总建筑面积：64404㎡,其中地上建筑面积：54862㎡,地下建筑面积：9542㎡，建设单位为青岛胶州湾发展有限公司。本工程根据甲方要求，空调系统采用变制冷剂流量多联式空调系统（VRV）夏季供冷，冬季供暖。施工中严格按照《变频多联机空调系统铜管施工工法》的施工施工工艺进行施工，并按照《多联机空调系统工程技术规范》（JGJ174-2010）进行验收。空调铜管施工工期累计缩短工期15天，通过质量控制点的有效设置及控制，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水滴漏等通病，从而减少污染，取得了良好的经济效益和社会效益。建设单位：青岛胶州湾发展有限公司，施工单位：中启胶建集团有限公司。青岛胶州湾发展有限公司2014年6月20日工程应用证明《变频多联机空调系统铜管施工工法》在辽宁阜新沈彰新城创业中心工程中得到应用，45 经对铜管施工工艺的改进及标准化流程的执行，有效的节约施工工期，间接节约施工成本，取得了显著的经济效益，降低了造价，较好的完成了工程建设任务，取得了良好的经济效益和社会效益。辽宁阜新沈彰新城创业中心，位于通辽阜新市。使用《变频多联机空调系统铜管施工工法》累计节约工期1个月，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水地漏等通病，从而减少污染，赢得社会好评。取得了良好的经济效益和社会效益。建设单位：中启盛建集团有限公司，施工单位：中启胶建集团有限公司。中启盛建集团有限公司2014年6月20日工程应用证明《变频多联机空调系统铜管施工工法》在蒙东商贸中心工程中得到应用，45 采用以前普通工艺施工工期为24个月，经对铜管施工工艺的改进及标准化流程的执行，实际施工工期为22个月，有效的节约施工工期，间接节约施工成本，取得了显著的经济效益，降低了造价，较好的完成了工程建设任务，取得了良好的经济效益和社会效益。蒙东商贸中心工程是高层智能型办公大楼，通辽市科尔沁区新城区长胜路东侧，小清河大街南侧，框剪结构，建筑面积77745.94m2，工程总高度85.2m，地下1层，地上20层。地下一层为停车场，夹层为设备、管道层，中间部分为办公、会议室。使用《变频多联机空调系统铜管施工工法》累计节约工期2个月，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水地漏等通病，从而减少污染，赢得社会好评。取得了良好的经济效益和社会效益。建设单位：通辽胶建金龙房地产开发有限公司，施工单位：中启胶建集团有限公司。通辽胶建金龙房地产开发有限公司2014年6月20日45 4经济效益证明经济效益证明工法《变频多联机空调系统铜管施工工法》通过在智慧胶州信息大厦工程中得到应用取得了良好的经济效益和社会效益。45 一、工程经济效益分析本工程根据甲方要求，空调系统采用变制冷剂流量多联式空调系统（VRV）夏季供冷，冬季供暖。施工中严格按照《变频多联机空调系统铜管施工工法》的施工施工工艺进行施工，并按照《多联机空调系统工程技术规范》（JGJ174-2010）进行验收。空调铜管施工工期累计缩短工期15天，节约了工程成本，取得了良好的经济效益。二、社会效益通过质量控制点的有效设置及控制，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水滴漏等通病，从而减少污染，赢得社会好评。中启胶建集团有限公司计财管理部2014年6月20日经济效益证明工法《变频多联机空调系统铜管施工工法》通过在辽宁阜新沈彰新城创业中心工程中得到应用，经济效益和社会效益显著。45 一、工程经济效益分析经过对辽宁阜新沈彰新城创业中心工程为实例测算，使用《变频多联机空调系统铜管施工工法》累计节约工期1个月，间接节约施工成本，取得了显著的经济效益。二、社会效益通过质量控制点的有效设置及控制，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水滴漏等通病，从而减少污染，赢得社会好评。中启胶建集团有限公司计财管理部2014年6月20日经济效益证明工法《变频多联机空调系统铜管施工工法》通过在蒙东商贸中心工程中应用，经济效益和社会效益显著。45 一、工程经济效益分析经过对蒙东商贸中心工程为例该工程为实例测算，采用以前普通工艺施工工期为24个月，经对铜管施工工艺的改进及标准化流程的执行，实际施工工期为22个月，有效的节约施工工期，间接节约施工成本，取得了显著的经济效益。一、社会效益通过质量控制点的有效设置及控制，提高了施工质量，杜绝了制冷剂慢泄漏、同系统内多联机冷热不均、冷凝水滴漏等通病，从而减少污染，赢得社会好评。中启胶建集团有限公司计财管理部2014年6月20日45 5技术评审证书45'
