eps钢丝网架板现浇混凝土外墙外保温系统施工工法

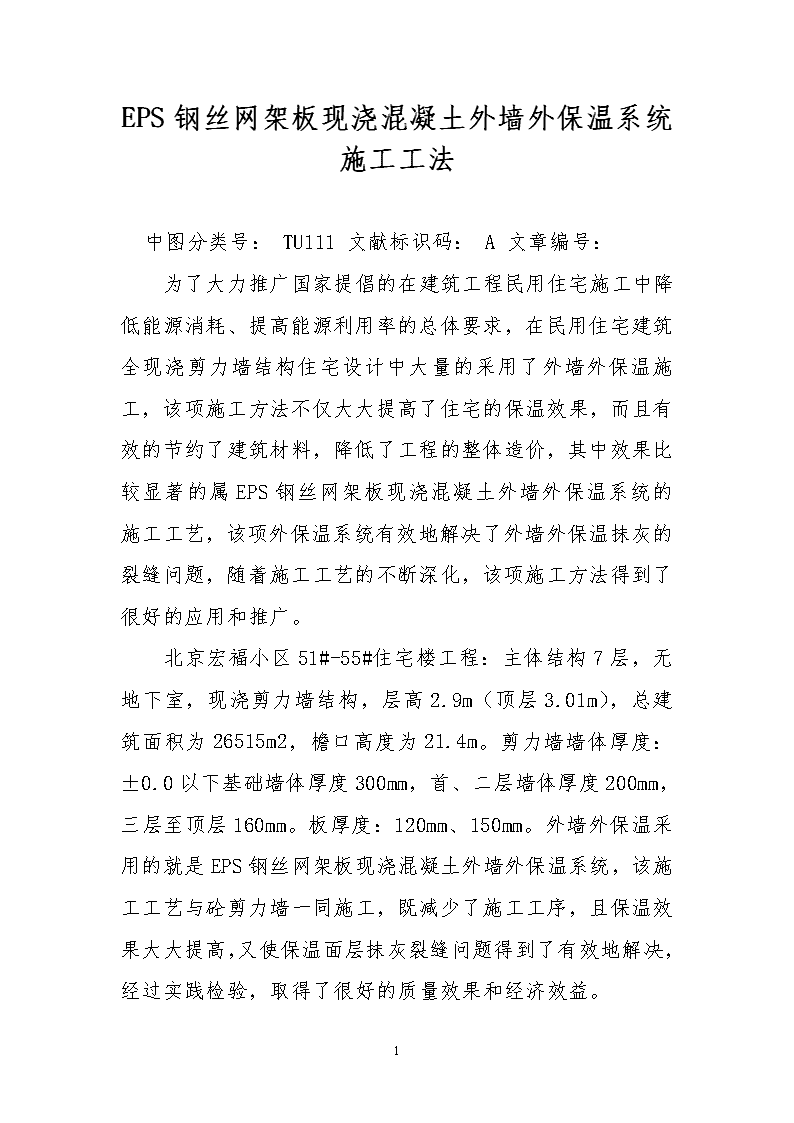

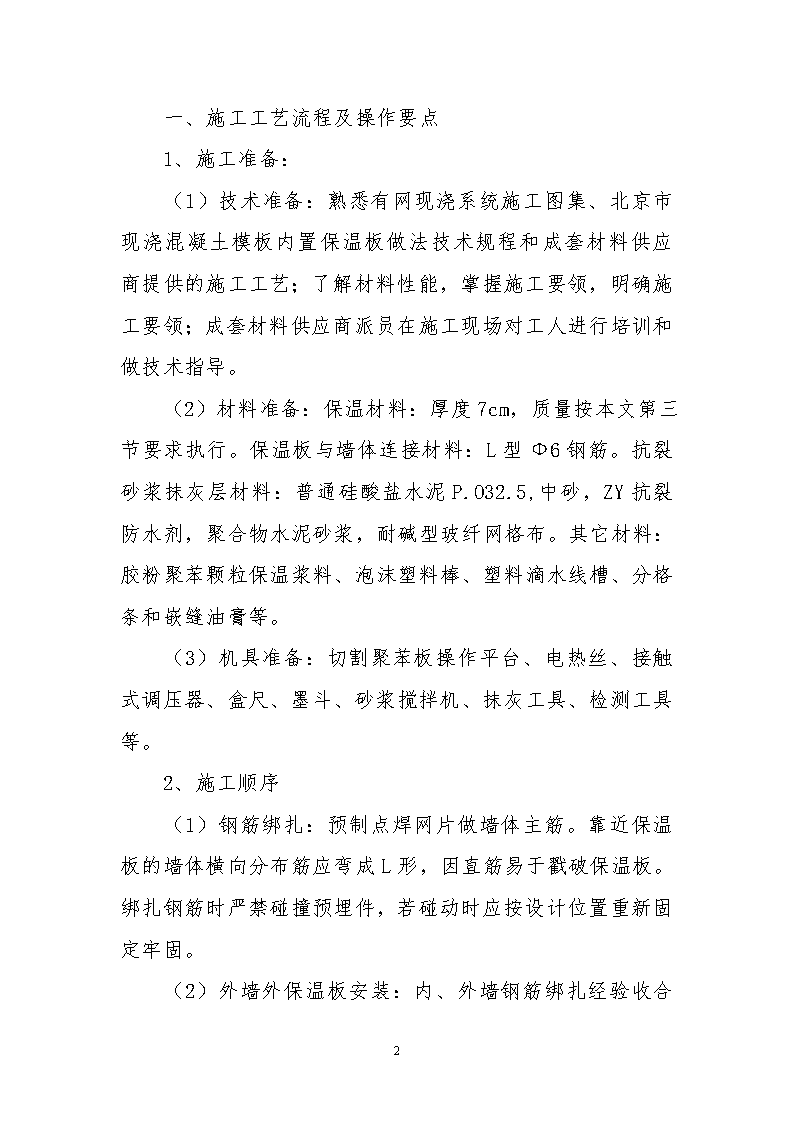

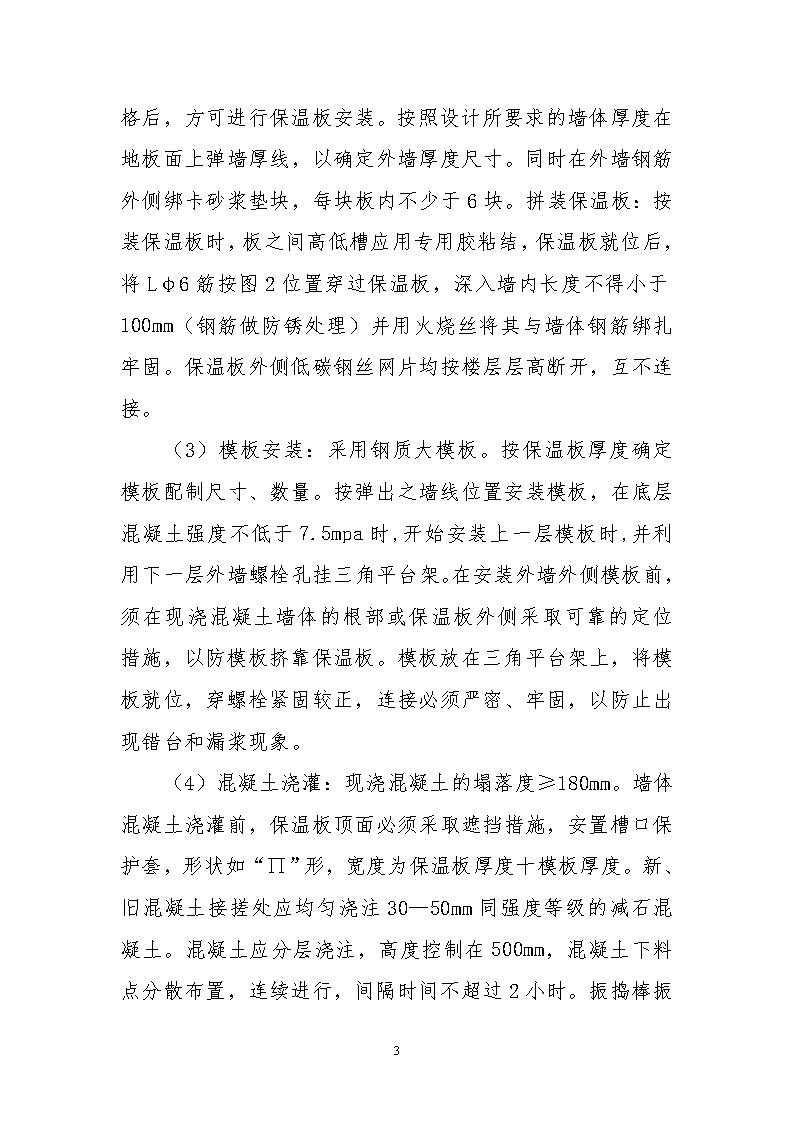

'EPS钢丝网架板现浇混凝土外墙外保温系统施工工法中图分类号：TU111文献标识码：A文章编号：为了大力推广国家提倡的在建筑工程民用住宅施工中降低能源消耗、提高能源利用率的总体要求，在民用住宅建筑全现浇剪力墙结构住宅设计中大量的采用了外墙外保温施工，该项施工方法不仅大大提高了住宅的保温效果，而且有效的节约了建筑材料，降低了工程的整体造价，其中效果比较显著的属EPS钢丝网架板现浇混凝土外墙外保温系统的施工工艺，该项外保温系统有效地解决了外墙外保温抹灰的裂缝问题，随着施工工艺的不断深化，该项施工方法得到了很好的应用和推广。北京宏福小区51#-55#住宅楼工程：主体结构7层，无地下室，现浇剪力墙结构，层高2.9m（顶层3.01m），总建筑面积为26515m2，檐口高度为21.4m。剪力墙墙体厚度：±0.0以下基础墙体厚度300mm，首、二层墙体厚度200mm，三层至顶层160mm。板厚度：120mm、150mm。外墙外保温采用的就是EPS钢丝网架板现浇混凝土外墙外保温系统，该施工工艺与砼剪力墙一同施工，既减少了施工工序，且保温效果大大提高，又使保温面层抹灰裂缝问题得到了有效地解决，经过实践检验，取得了很好的质量效果和经济效益。7 一、施工工艺流程及操作要点1、施工准备：（1）技术准备：熟悉有网现浇系统施工图集、北京市现浇混凝土模板内置保温板做法技术规程和成套材料供应商提供的施工工艺；了解材料性能，掌握施工要领，明确施工要领；成套材料供应商派员在施工现场对工人进行培训和做技术指导。（2）材料准备：保温材料：厚度7cm，质量按本文第三节要求执行。保温板与墙体连接材料：L型Ф6钢筋。抗裂砂浆抹灰层材料：普通硅酸盐水泥P.O32.5,中砂，ZY抗裂防水剂，聚合物水泥砂浆，耐碱型玻纤网格布。其它材料：胶粉聚苯颗粒保温浆料、泡沫塑料棒、塑料滴水线槽、分格条和嵌缝油膏等。（3）机具准备：切割聚苯板操作平台、电热丝、接触式调压器、盒尺、墨斗、砂浆搅拌机、抹灰工具、检测工具等。2、施工顺序（1）钢筋绑扎：预制点焊网片做墙体主筋。靠近保温板的墙体横向分布筋应弯成L形，因直筋易于戳破保温板。绑扎钢筋时严禁碰撞预埋件，若碰动时应按设计位置重新固定牢固。7 （2）外墙外保温板安装：内、外墙钢筋绑扎经验收合格后，方可进行保温板安装。按照设计所要求的墙体厚度在地板面上弹墙厚线，以确定外墙厚度尺寸。同时在外墙钢筋外侧绑卡砂浆垫块，每块板内不少于6块。拼装保温板：按装保温板时，板之间高低槽应用专用胶粘结，保温板就位后，将Lφ6筋按图2位置穿过保温板，深入墙内长度不得小于100mm（钢筋做防锈处理）并用火烧丝将其与墙体钢筋绑扎牢固。保温板外侧低碳钢丝网片均按楼层层高断开，互不连接。（3）模板安装：采用钢质大模板。按保温板厚度确定模板配制尺寸、数量。按弹出之墙线位置安装模板，在底层混凝土强度不低于7.5mpa时,开始安装上一层模板时,并利用下一层外墙螺栓孔挂三角平台架。在安装外墙外侧模板前，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。模板放在三角平台架上，将模板就位，穿螺栓紧固较正，连接必须严密、牢固，以防止出现错台和漏浆现象。7 （4）混凝土浇灌：现浇混凝土的塌落度≥180mm。墙体混凝土浇灌前，保温板顶面必须采取遮挡措施，安置槽口保护套，形状如“∏”形，宽度为保温板厚度十模板厚度。新、旧混凝土接搓处应均匀浇注30—50mm同强度等级的减石混凝土。混凝土应分层浇注，高度控制在500mm，混凝土下料点分散布置，连续进行，间隔时间不超过2小时。振捣棒振动间距小于500mm，每一振动点的延续时间，以表明呈现浮浆和不再沉落为度，严禁将振捣棒紧靠保温板。洞口处浇灌混凝土时，应沿洞口两边同时下料使两侧浇灌高度大体一致，振捣棒应距洞边300mm以上。施工缝留置在门洞口过梁跨度1/3范围内，也可留在纵横墙的交接处。墙体混凝土浇灌完毕后，须整理上口甩出钢筋，并用木抹抹平混凝土表面，采用预制楼板时，宜采用硬架支模，墙体混凝土表面标高低于板底30～50mm。（5）模板拆除：先拆外墙外侧模板,再拆外墙内侧模板。并及时修整墙面混凝土边角和板面余浆。穿墙套管拆除后，混凝土墙部分孔洞应用干硬性砂浆捻塞，保温板部位孔洞应用保温材料堵塞，其深度应进入混凝土墙体≥50mm。拆模后保温板上的横向钢丝，必须对准凹槽，钢丝距槽底应≥8mm。（6）外墙外保温板板面抹灰a、抹灰前准备:凡保温板有余浆与板面结合不好，如有酥松空鼓现象者均应清除干净、无灰尘、油责和污垢。绑扎阴阳角、窗口四角加强网，拼缝网之间的钢丝应用火烧丝绑扎；附加窗口，角网，尺寸为200*400mm与窗角呈45º。层间保温板钢丝网应断开不得相连。b、原材料:水泥：普通硅酸盐水泥PO32.5;砂子:中砂;含泥量≤3%;水泥砂浆按1:3比例配制,并按水泥重量6～8%加入抗裂防水剂。7 c、抹灰:1）板面及钢丝上界面剂如有缺损，应修补，要求均匀一致，不得露底。2）抹灰层之间及抹灰层与保温板之间必须粘结牢固，无脱层、空鼓现象。凹槽内砂浆饱满，并全面包裹住横向钢丝，抹灰层表面应光滑洁净，接搓平整，线条须垂直、清晰。3）灰应分底灰和面层，分层抹灰待底层抹灰初凝后方可进行面层抹灰，每层抹灰厚度不大于10mm，如超过10mm应分层抹。总厚度不大于30mm，每层抹完后均需洒水养护。4）分隔条宽度、深度要均匀一致，平整光滑横平竖直，楞角整齐，滴水线、槽流水坡间要正确，顺直，槽宽和深度不小于10mm。5）抹灰完成后，在常温下72小时后表面平整无裂纹即可在面层抹2-3mm聚合物砂浆复合玻纤网格布防护层，然后在表面刮弹性腻子做涂料装饰层。7 d、防裂措施:该系统属厚抹灰型，厚抹灰型较之薄抹灰型有更多开裂隐患。本工程采取了下列防裂措施，取得了较好的成效，至今为止没有出现开裂质量问题。1)为防止保温板在拼缝处、门窗四角开裂，增加附加钢丝网片，四角网片尺寸为200×400mm与窗角成45º。在阴阳角部位也应加附加铅丝网。2)膨胀缝和装饰分格缝处理。保温板上的分缝有两类：一类为膨胀缝，保温板断开中间放入泡沫塑料棒，外表用油膏嵌缝。另一类为装饰分格缝，即在抹灰层上做分格缝。在每层层间水平分层处宜留膨胀缝，层间保温板和钢丝网均断开，其间嵌入泡沫塑料棒，外表用嵌缝油膏嵌缝。3）抹灰层：在保温面层抹掺ZY抗裂防水剂的水泥砂浆，潮湿养护至少3天，抹灰层总厚度不超过30mm。4）为加强防护砂浆的抗裂防水效果，在完成保温板表面抹灰施工72小时后，在外表再抹2～3mm厚聚合物水泥抗裂砂浆加复合耐碱玻纤网格布增强防护层。施工顺序为：薄抹一层聚合物水泥抗裂砂浆、贴压耐碱玻纤网格布、聚合物水泥抗裂砂浆找平。5）为保证整个外保温装饰系统不开裂，各组成材料一定要相容并性能匹配。腻子采用柔性耐水腻子，涂料采用弹性涂料。二、经济效益分析通过此工法的应用，缩短了施工工期，确保了住宅建筑中保温施工的质量要求，提高了住宅的保温效果，减少了能源的消耗，提高了单位能源的利用率，无形中减少了大气的污染，同时有效的克服了保温施工中裂缝的发生，减少了由于内保温施工造成裂缝修理的成本，减少的施工工序，节省了大量的人力物力和财力，同比条件下降低了工程综合造价，提高了工程施工质量，推广应用价值较大，此种方法是在北京有着很好的市场，是今后住宅施工中保温设计的理想施工工艺。北京宏福小区51-55#楼采用了此工法施工，取得了较好的经济效益和施工质量，且此方法得到了广大业主和甲方、监理、质量监督站及建委相关人员的一致好评。7 注：文章内所有公式及图表请用PDF形式查看。7'
