桐梓t梁桥梁施工组织设计

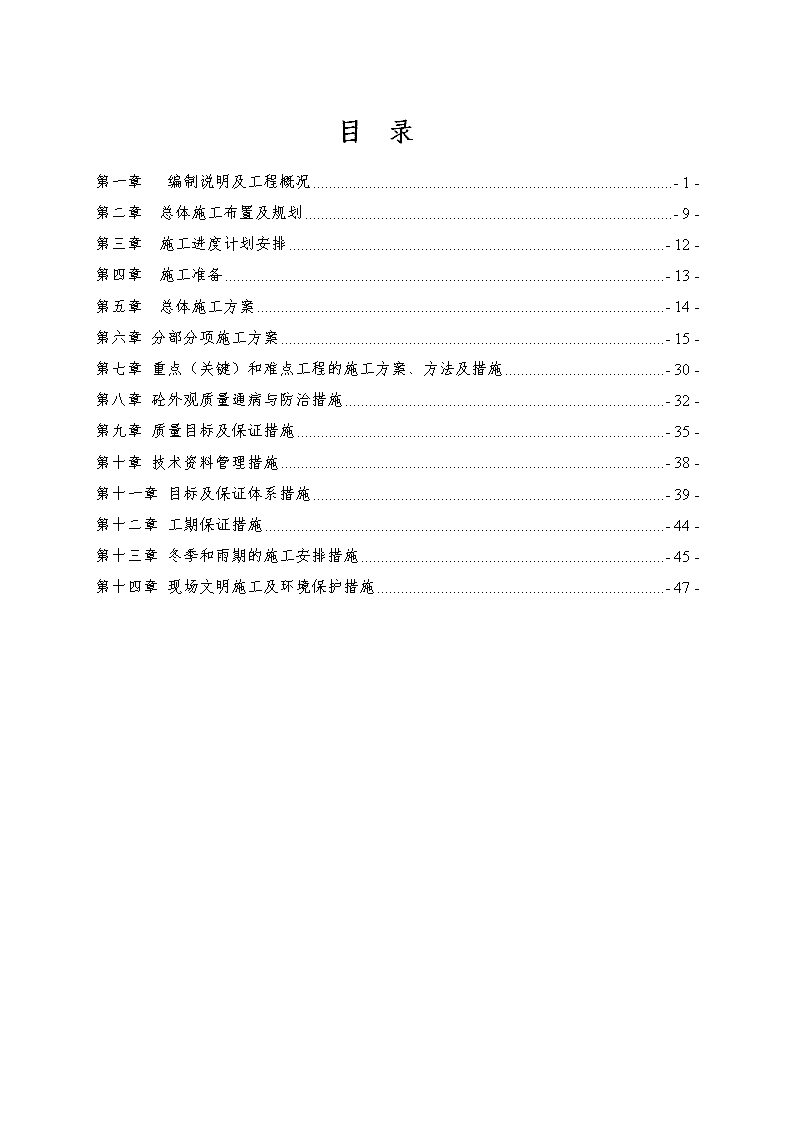

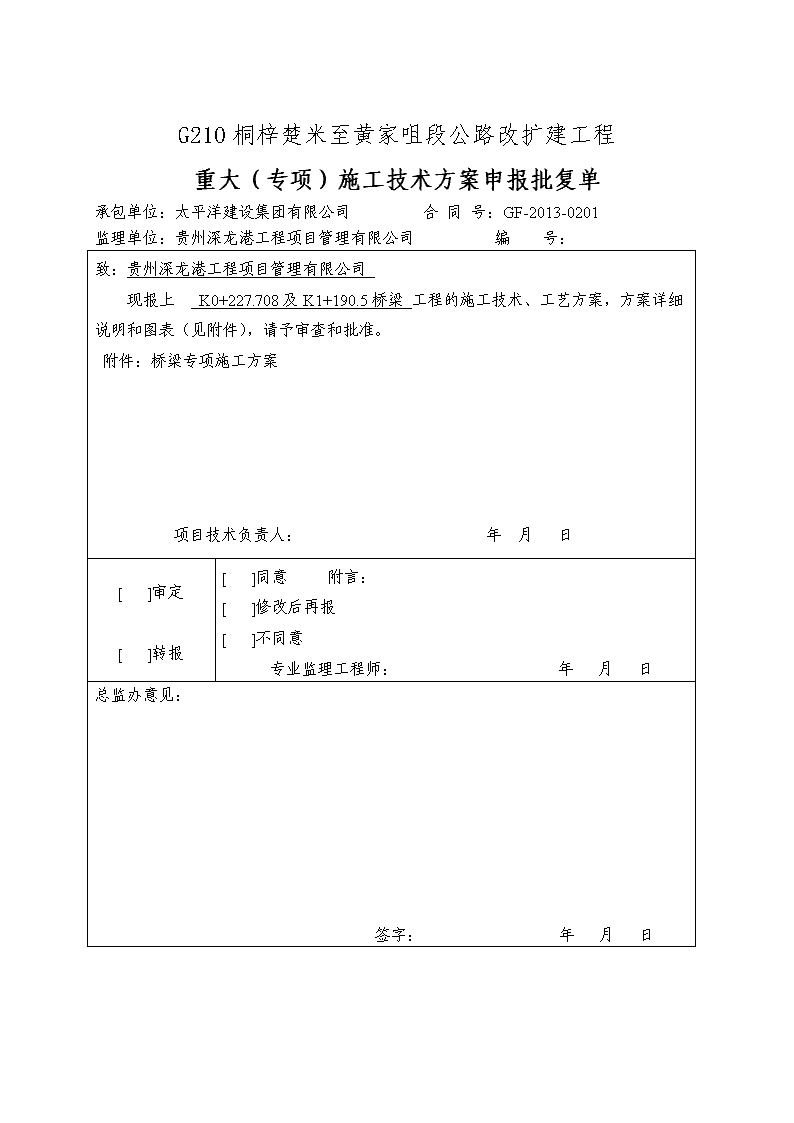

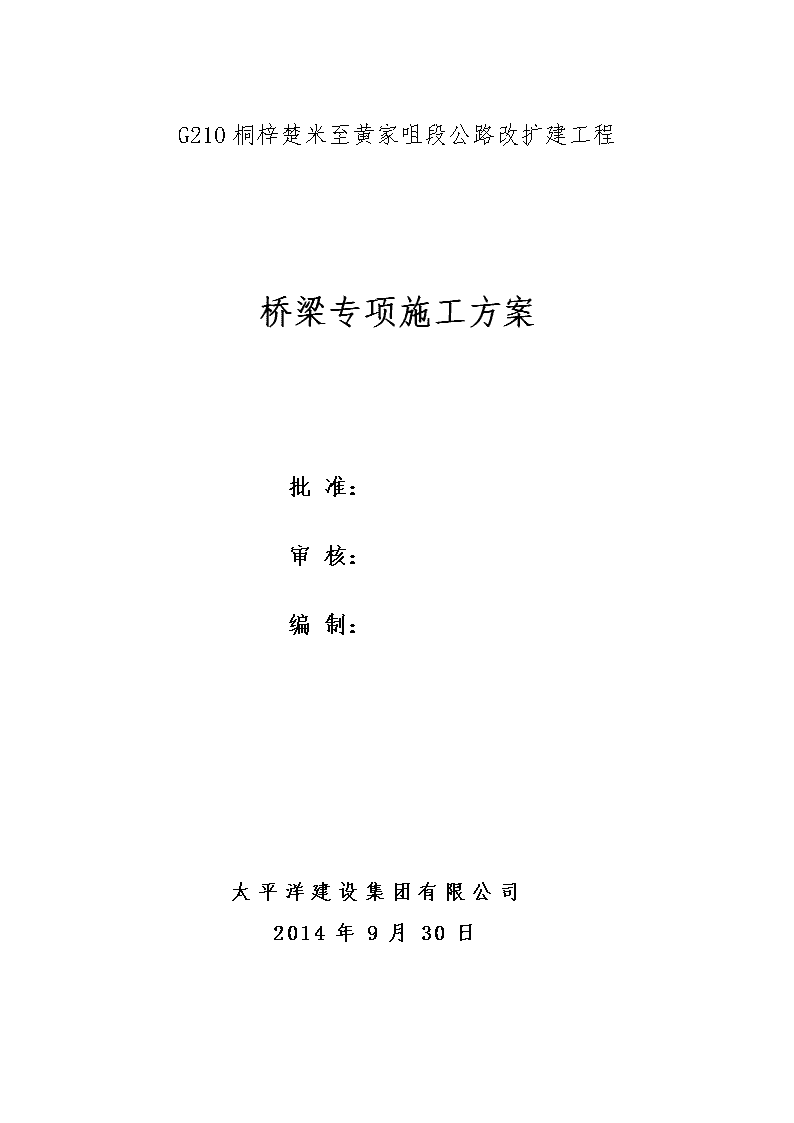

'G210桐梓楚米至黄家咀段公路改扩建工程重大（专项）施工技术方案申报批复单承包单位：太平洋建设集团有限公司合同号：GF-2013-0201监理单位：贵州深龙港工程项目管理有限公司编号：致：贵州深龙港工程项目管理有限公司现报上K0+227.708及K1+190.5桥梁工程的施工技术、工艺方案，方案详细说明和图表（见附件），请予审查和批准。附件：桥梁专项施工方案项目技术负责人：年月日[]审定[]转报[]同意附言：[]修改后再报[]不同意专业监理工程师：年月日总监办意见：签字：年月日 G210桐梓楚米至黄家咀段公路改扩建工程桥梁专项施工方案批准：审核：编制：太平洋建设集团有限公司2014年9月30日 目录第一章编制说明及工程概况-1-第二章总体施工布置及规划-9-第三章施工进度计划安排-12-第四章施工准备-13-第五章总体施工方案-14-第六章分部分项施工方案-15-第七章重点（关键）和难点工程的施工方案、方法及措施-30-第八章砼外观质量通病与防治措施-32-第九章质量目标及保证措施-35-第十章技术资料管理措施-38-第十一章目标及保证体系措施-39-第十二章工期保证措施-44-第十三章冬季和雨期的施工安排措施-45-第十四章现场文明施工及环境保护措施-47- 第一章编制说明及工程概况1.1编制依据及原则1.1.1编制依据（1）G210桐梓楚米至黄家咀段公路改扩建工程项目招投标文件、施工图纸、参考资料、标前会答疑以及考察报告。（2）国家强制性标准及现行的有关行业标准、规范；（3）国家、地方颁布的相关法律、法规等；（4）我公司积累的成熟技术、科技成果、施工工艺和同类工程的施工经验。（5）现场踏勘调查资料。1.1.2编制原则（1）安全第一的原则施工组织的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案，特别是孔桩的开挖、现浇桥梁墩柱、T梁预应力张拉、吊装等施工安全。在安全措施落实到位，确保万无一失的前提下组织施工。（2）优质高效的原则加强领导，优化管理，优质高效。采用先进、成熟的施工技术，科学地制定施工方案和切实可行的质量管理措施，建立健全严格的质量管理体系，确保创优规划和质量目标的实现。施工中强化标准管理，控制成本，降低工程造价。（3）方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南。在施工组织设计编制中，对灌注桩基础施工、T梁预制等关键工序进行多种施工方案的综合比选，在技术可靠的前提下，择优选用最佳方案。（4）确保工期的原则根据合同文件对本合同段工期的要求，编制科学的、合理的、周密的施工方案，采用信息化技术，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。同时力争在2015年9月份全面完工。（5）科学配置的原则-9- 根据本合同段工程量的大小及各项管理目标的要求，在施工组织中科学配置，安排有施工经验的管理人员和专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，并做到专款专用。选用优质材料，确保人、材、物、设备的科学合理配置。（6）合理布局的原则从节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地、临建布局、施工便道布置等，尽量减少施工占地。1.2工程概况1.2.1概述拟建本桥位于贵州省遵义市桐梓县，桐楚大道K0+227.708、K1+190.5（桥梁中桩号）两座中桥，均跨越溱溪河，位置详见桥位平面图。桥梁结构均采用2×25m预应力混凝土简支T梁，受河道限制，斜交角为30°，K0+227.708全长60.0m(K0+197.708～K0+257.708)，桥面总宽39.24m。K1+190.5全长60.0m(K1+160.5～K1+220.5)，桥面总宽32.04m。1.2.2工程特点（1）本项目跨越溱溪河，桥梁下部构造大部分处于河床范围内，河道为常年流水及季节性河水上涨，因此在施工中需要设置临时过渡方案（及设置临时沙袋围堰等）（2）桥梁结构形式交错变换，施工期间受气候、环境（气温、雨水、劳力、材料）影响大，给施工带来较大难度。（3）桥位区属亚热带湿润季风气候，冬季受北部寒潮影响较弱。夏季受东南海洋季风气候影响显著，具有温和湿润的气候特征，夏季盛行偏南风，冬季盛行偏北风，春秋两季风向变换频繁。据《贵州省建筑气象参数标准》（黔DBJ22-01-87），本场区年平均气温13.4℃，极端最高34.6℃，极端最低－2.3℃，（4）年平均降水量1129.8mm，最大日降水量133.2mm，年平均风速2.5米/秒，极限风速24.5米/秒，全年静风频率为17%，年平均相对温度86%，全年平均雾日数27.8天，雨淞日13.5天。桥位大部分处于河床地带，雨水季节河水上涨对桥梁下构施工造成极大影响。-9- 场区内地表水系较发育，区内河流、溪沟流量随季节变化大。主要地表水体为官渡河，河宽13～36m，属中型河流，自北向南流，勘察段河面标高约930.10～945.80m，水源补给主要来源于大气降水，其流量约45L/S，雨季接受大气降水补给后，其水量又急剧暴涨，动态变化大，根据周边走访及调查，最高洪水位约932.30～946.20米。据区域水文地质资料，场区地下水类型主要有松散岩类孔隙水、碳酸盐岩类岩溶裂隙水两类，赋存于相应的含水岩组中，地下水总体流向由北东至南西。孔隙水主要赋存于第四系松散土层中，属上层滞水，埋深浅，水量小，季节性变化较大，一般埋深小于3m，补给来源主要为大气降水，富水性弱，但低洼地带及河谷地带富水性较强。由于场地内地下水与官渡河存在水力联系，根据钻探孔的地下水位观测，岩边桥台位置地下水位与河水位基本持平，对施工影响很大；在丰水期施工时,由于水流较急，流量较大，对孔桩的水下混凝土浇注质量影响很大，为保证工程及施工安全，施工过程中应做好相应的保障措施。拟建桥位区分布地层主要为三叠系茅草铺组地层（T1m）碳酸盐岩。受构造及风化作用的影响，拟建设路段基岩破碎，节理、裂隙发育。由新至老概述如下：1、第四系土层（1）素填土（Qml）：杂色，为块石、粘土等构成，块石含量约25％，块径2～10cm，最大40cm。只有少量钻孔有分布，主要分布于沿线施工区及房屋拆迁居民区，成分较复杂，结构松散，厚度差异大，厚约0～6.50m。（2）耕植土（Qpd）：褐黑色，多见植物根系及残茎，分布于场区大部分地段，结构较松散，厚度约0.4～1.10m。（3）红粘土（Qel+dl）：褐黄色、褐色，夹碎石及大量风化残块，裂隙较发育，呈可塑状，土质均匀性差，分布于场区地势相对的低凹地段，厚度变化大为0.30～7.70m，Ir＝1.697，Ir’＝1.812，复浸水特性类别为II类，收缩后浸水膨胀，不能恢复到原位。（4）卵石层（Qal+pl）：褐黄色，粒径大于2CM硬质颗粒质量占总质量的15%～22%，夹少量砂、砾石，卵石磨圆度较好～好，呈圆形及亚圆形，密实度中等，分选差；只在靠近河边阶地的少部分钻孔有分布，厚度0.00～5.10m。（5）淤泥质土（Qal）：软塑～流塑状，主要分布于沿途农田及河底，夹砂及少量卵石，厚度0.80～3.60m。2、基岩-9- 三叠系茅草铺组地层（T1m）：分布于整个拟建道路区，岩性为灰、深灰色，薄～中厚层灰岩。按风化程度不同可分为：①强风化灰岩：灰色，易钻进，风化强烈，节理裂隙很发育。分布于基岩浅部，岩体极破碎，结合很差，散体状结构，岩芯呈土状、碎块状。岩体基本质量等级Ⅴ级。②中风化灰岩：灰色、深灰色，岩体节理裂隙较发育，少数张开状，多呈闭合状，钻进较慢，局部粘土充填。钻探岩芯呈块状、短柱状、少量砂状，岩芯采取率>65％，RQD值8％～27％，岩体结构面≥3组，平均间距0.3m，结合一般，为较破碎岩体。根据钻探岩样测试，岩块单轴抗压强度标准值frk=42.055MPa，属较硬岩，岩体基本质量级别为Ⅳ级。根据试验数据、结算结果，结合地方建筑经验，同时考虑施工可能会对岩体的完整性进一步破坏，综合分析最终建议场地基各岩土单元参数、地基承载力见下表：岩石力学指标建议表名称容重r(KN/m3)饱和单轴抗压强度平均值(MPa)基底摩擦系数μ回弹模量(MPa)饱和单轴抗压强度标准值frk（MPa)建议承载力基本容许值[fa0]（KPa）强风化灰岩25.000.4035.00500中风化灰岩26.5246.3830.6070.0042.05540001.2.3主要材料1.2.3.1混凝土1)水泥：应采用高品质的强度等级为62.5,52.5和42.5的硅酸盐水泥，同一座桥的板梁应采用同一品种水泥。2)粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。3)混凝土：预制主梁及横隔梁、湿接缝、封锚端、桥面现浇混凝土均采用C50混凝土；支座垫石采用C50混凝土；盖梁、墩身、系梁、桩基、承台采用C30混凝土；桥面铺装采用沥青混凝土。预应力管道压浆为M50水泥浆。-9- C25混凝土，弹性模量Ec=2.80×104MPa，轴心抗压强度标准值16.7MPa，轴心抗压强度设计值11.5MPa，轴心抗拉强度标准值1.78MPa，轴心抗拉强度设计值1.23MPa。C30混凝土，弹性模量Ec=3.00×104MPa，轴心抗压强度标准值20.1MPa，轴心抗压强度设计值13.8MPa，轴心抗拉强度标准值2.01MPa，轴心抗拉强度设计值1.39MPa。C40混凝土，弹性模量Ec=3.25×104MPa，轴心抗压强度标准值26.8MPa，轴心抗压强度设计值18.4MPa，轴心抗拉强度标准值2.40MPa，轴心抗拉强度设计值1.65MPa。C50混凝土，弹性模量Ec=3.45×104MPa，轴心抗压强度标准值32.4MPa，轴心抗压强度设计值22.4MPa，轴心抗拉强度标准值2.65MPa，轴心抗拉强度设计值1.83MPa。1.2.3.2钢筋钢筋：符合《钢筋混凝土用热轧带肋钢筋》（GB1499.2－2007）及《钢筋混凝土用热轧光圆钢筋》（GB1499.1－2008）的规定,所有受力钢筋采用HRB400钢筋,其它钢筋采用HPB300钢筋。1.2.3.3预应力钢绞线预应力钢绞线采用抗拉强度标准值fpk=1860MPa、公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定。1.2.3.4其他材料1、钢板：应采用《碳素结构钢》(GB700－2006)规定的Q235A、Q235B和Q235C钢板。2、锚具：预制空心板钢束采用15-10型锚具及其配套配件，预应力管道采用塑料波纹管。3、支座：采用GYZ橡胶支座，其材料和力学性能均应符合现行国家和行业标准的规定。4、伸缩缝采用GQF-C型伸缩缝，缝宽40mm，其材料和力学性能均应符合现行国家和行业标准的规定。1.2.4、设计要点1.2.4.1主体布置-9- 1、孔跨布置：2×25.0m，桥梁全长60.0m。2、桥型布置：2×25.0m预制预应力简支T梁。3、桥面横坡：双向横坡2.0%。4、桥面纵坡：K0+227.708为-0.3%K1+190.5为0.724%。1.2.4.2下部构造桥台为重力式U型台，基础为桩承式基础，要求嵌入中风化基岩有效深度不小于5m，岩石天然湿度单轴饱和抗压标准值不小于40MPa。台帽及挡块、承台及桩基采用C30混凝土，台身采用C25片石混凝土。桥墩圆柱式桥墩，柱径1.4m；基础为桩基础，桩基础直径1.5m，要求嵌入有效中风化基岩深度（K0+227.708不小于5米，K1+190.5不小于6米），岩石天然湿度单轴饱和抗压标准值不小于40MPa。桥墩全部采用C30混凝土。1.2.4.3上部构造1、T梁构造上部结构为简支T梁，标准跨径25m预应力砼T梁,T梁砼的强度等级为C50砼。断面尺寸如下：主梁高度(cm)梁间距(cm)跨中肋厚(cm)马蹄宽(cm)翼缘根部(cm)翼缘边部(cm)170240204825162、T梁底部在支座范围须保持水平，其余同道路纵坡。3、施工放样须满足要求。4、本桥结构体系为简支桥面连续结构，按全预应力构件设计。5、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。6、设计参数1）混凝土：重力密度γ=26.0kN/，弹性模量EC=3.45×MPa。-9- 2）沥青混凝土：重力密度γ=24.0kN/。3）预应力钢筋：弹性模量Ep=1.95×105MPa，松驰率ρ=0.035，松驰系数ζ=0.3。4）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数k=0.0015。5）支座不均匀沉降：Δ=5mm6）竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）规定取值。7、一片梁梁端支点最大反力：一片梁梁端支点最大反力部位恒载（KN）恒+汽（KN）中梁反力508868边梁反力4867954.4其他桥两侧设置4.5m人行道及栏杆。人行道路面采用仿青石面砖铺砌，人行道及栏杆在桥面伸缩缝处断开。两岸桥头行车道下方各设置8m长，40cm厚搭板；人行道下方采用C30素混凝土，与搭板同厚。两者间设1cm宽缝，以减小人行道受车行道的影响。-9- 第二章总体施工布置及规划2.1总平面布置的依据及原则2.1.1布置依据（1）根据发包人发售的招标文件、设计图纸及现场踏勘所了解到的情况。（2）严格执行国家及行业的有关规程、规范。（3）根据本工程施工特点及布置条件，充分利用发包人提供的场内、外交通、场地、原材料供应等施工条件。2.1.2布置原则（1）遵循因地制宜、有利生产、方便生活、易于管理、安全、经济并利于环境保护的总原则，进行施工总平面布置。（2）合理布置施工道路，确保土石方开挖、填筑、砂石骨料及混凝土等物料运输畅通，并缩短运距。（3）充分考虑本工程项目间及与其它标段间的关系。（4）施工场地布置，要充分考虑汛期排水及环保要求。2.2施工总平面布置2.2.1总平面图布置由于本工程桥梁工程量较大，孔桩、T梁结构形式及现场气象、地理条件等特点，为满足施工要求，保证在计划合同工期内保质保量的完成施工任务，本工程两座桥梁采用同时施工，共用T梁预制场，拌和场，及弃土场等。2.2.2施工道路布置由于河床宽度较宽，且桥均为跨有常流水的河床上，河岸与河床有两米多的高差，河床承载力低，因此，两座桥均设置施工便道，一遍施工机械、材料从运输到施工部位。施工便道结构示意图如图2.1所示：-9- 图2.1施工便道结构图2.2.3主要生产临时设施布置根据本工程现场实际情况，生产临时设施主要包括：水泥稳定碎石拌和站、沥青砼拌和站、预制场、钢筋加工厂、机械修理厂等。（1）砼本工程主要为桥梁工程，其砼工程量较大，根据施工强度要求，且为了混凝土强度稳定，现场采用信誉度好的商品混凝土，采用天泵输送。（2）预制场本工程共需设置1个预制场，分别设在两座桥之间的空地上，方便T梁及各种材料的运输，预制场占地面积约为8000m2。具体预制场布置图见附图三《预制场布置示意图》南岸预制场：预制场内设置2套500型搅拌机、50t龙门吊2台、钢筋加工厂1个、预制T梁底座4个，预制空心板底座18个及砂石骨料堆场，该预制场主要负责两座中桥的边梁16片、中梁46片的预制。2.2.4办公生活临时设施布置根据工程施工需要及人员配置，设置一个生活办公营地，营地包括会议室、办公室、住宿、仓库、试验室、篮球场及其他后勤设施，其占地面积约为5500m2。2.2.5施工供电-9- 根据施工配置,用电负荷分别为420KVA及460KVA。因大桥施工用电线路较长，为避免电压损耗过大影响设备工作，由变压器架设四条架空回路，分别向生活办公营地、预制场、拌和站、桥及沿线施工部位供电，各条线路使用聚氯乙烯绝缘铅锌线、低压针式绝缘子、水泥或钢结构电线杆架设，各用电部位装设分配电箱，配电箱按实际需要安装断路器开关，照明用电应装带漏电保护功能的断路器，桥施工照明以卤钨灯为主，预制场及拌合楼照明使用自镇溜水银灯。为保证临时停电对施工的影响，本工程配置了150KW柴油发电机2台在预制场、50KW柴油发电机2台及30KW发电机1台，供桥梁下构施工移动供电，确保工程质量和进度。2.2.6施工供水生活办公场所用水可接入当地自来水，前方生产用水可利用水泵从河谷中抽水，其施工条件较为方便，对于水源确实无法覆盖的范围，本工程配置有6000L洒水车1台，可做供水需要。2.2.7施工通讯施工技术组办公室通讯主要以宽带网络及传真为主，其余场队及施工人员以对讲机和手机为主。办公网络设置不小于512M的宽带网络2条，以便于对外的沟通顺畅。-9- 第三章施工进度计划安排3.1总体目标本工程开工日期为2014年9月30日，竣工交验及对外移交日期2015年9月25日，总工期360天。具体施工总体进度计划见附图五《施工总进度计划》所示。其中阶段性工期如下：施工准备：2014.9.12～2014.9.30；桥梁下部结构工程：2014.9.30～2015.5.24；桥梁上部结构工程：2014.11.31～2015.8.1；桥面附属工程：2015.8.2～2015.9.2；交通安全及设施工程：2015.9.3～2015.9.21；3.2施工进度计划安排依据及原则3.2.1施工进度计划安排依据（1）项目招投标文件、施工图纸、参考资料、标前会答疑以及考察报告。（2）国家强制性标准及现行的有关行业标准、规范；（3）本标段施工特点及重、难点分析，工程量大小，工程环境及各种不利条件对施工进度的影响程度，特大桥施工条件等。（4）本标施工道路条件、现场施工条件、材料供应条件等。（5）拟投入的人力资源、机械设备数量等状况及我部以往施工水平。3.2.2施工进度安排原则（1）满足招标文件总工期和分阶段工期要求，并适度提前，留有余地，使工期有效可控。（2）以技术资料、工程量清单提供的工程数量和本标段计划投放的资源为依据，运用网络计划技术，统筹兼顾，合理安排各项工程施工进度，使施工作业安排与施工进度相协调。（3）优化资源配置，挖掘设备潜力，充分发挥企业综合优势。（4）科学划分施工单元，组织施工，采取平行、流水、平衡的作业方法，超前谋划，积极运作，确保按期完工。-47- 第四章施工准备4.1技术准备A组织学习公路招标文件及施工规范,了解掌握投计意图，进行图纸会审。同时根据设计图纸内容，明确应收集的技术资料、标准、规范、试验规程等内容，做好技术保障工作。B完成交接桩事宜，建立测量控制系统。对水准点、导线点进行复测。按施工要求加密坐标点、水准点建立控制网，同时加强对全线控制点桩和每个构筑物的桩位测设及保护工作。C结合现场编制实施性施工组织设计及分项工程施工方案、技术交底，完成各类构筑物的模板设计及订购。同时对作业队人员进行技术交底，并配合监理提前作好单位工程、分部工程、分项工程的划分工作。D完成试验室的建设和仪器标定，及时对原材料进行检验、试验。提前编制自检及见证试验的详细计划，进行砼、砂浆等配合比试验，出据配合比试验报告单、取土场土质试验及施工用水水质检验等试验工作。4.2材料准备工程开工前编制材料计划，各种材料均由项目经理部物资部负责统一采购，按计划时间供应，经中心试验室检验合格后方可使用。桥梁工程钢材、桥梁支座、伸缩缝、选用专业厂家生产的产品，经交通部门工程检测中心认证，试验合格后报监理工程师批准方可使用。4.3资金准备在银行建立帐户，保证项目流动资金的使用并办理动员预付款及各项保险业务。4.4施工现场准备在全线路基附近规划位置内征用土地建立生产生活设施，修建各种临时设施，接通水、电、通信。施工现场进行地质调查，清理障碍物，保护周边永久设施。4.5劳动力准备-47- 工程开工前，按总体施工计划，陆续组织各种技术工人、机械操作手等人员进场。所有人员在上岗前10天到位，以便组织工程情况交底、调试设备。为保证工程实施，我公司将安排有技术工人投入施工生产，机械手、测量工、实验员均持证上岗，钢筋工、木工、砼工、砌石工主要由我公司固定劳务基地工人担任，少量辅助工种由当地劳动力补充。所有施工人员进场前进行操作工艺、质量标准、安全卫生、消防等项目的技术培训和交底。4.6机械设备准备施工所需机械设备要在进场前完成检修，达到运转正常的条件方能进场。进场机械设备型号要满足施工计划要求，并配备一定的易损件配件，便于现场及时维修更换。4.7工程准备在施工人员进场，设备到位，材料试验、测量复核等各项准备工作完成的情况下，编制开工报告，申请正式开工。第五章总体施工方案5.1总体施工方案概述桥梁工程首先施工桥梁墩台基础、下构、预制构件，随后开始桥梁上构及附属工程施工。施工用电采用从当地引来的电力，施工用水可利用水泵从河谷中抽水，其施工条件较为方便，对于水源确实无法覆盖的范围，本工程配置有6000L洒水车1台，可做供水需要。桥涵施工所需混凝土全部由有资质的商品混凝土拌合公司提供，砼搅拌运输车运送到施工现场，采用天泵进行输送。本标段桥梁基础有两种形式，分别是明挖扩大基础、桩基承台形式。明挖扩大基础施工采取机械明挖、必要时采用松动爆破的方法；桩基础主要采用冲击钻成孔。孔口设安全平台、直径为1.8米高度为2.5米的钢护筒；钢筋笼一次加工成型，吊车吊装；砼采用商混，砼搅拌运输车运输，采用天泵入料灌注砼。由于承台标高低于原始河床标高，需开挖承台基坑，施工基坑采用挖掘机开挖人工配合，自卸车运输；在开挖基坑边沿做好安全防护主要在基坑周边设置碎石纤维袋防护，并配备安全防护人员随时监控。-47- 承台及明挖基础以机械施工为主、人工施工为辅。承台及明挖基础组合钢模、人工绑扎钢筋、混凝土采用商品混凝土、搅拌运输车运输砼、天泵送入模、插入式振捣器振捣、薄膜覆盖、洒水养护。墩身采用井字架搭设工作平台、吊车垂直提升模板及钢筋，墩身采用定型钢模进行墩身砼模筑施工，钢筋在加工棚内集中加工，汽车运至现场后人工绑扎，砼施工及养护方法同前。桥台身采用大块钢模辅以木模进行台身砼模筑施工，钢筋在加工棚内集中加工，运至现场后人工绑扎，砼施工及养护方法同前。T梁制场内集中预制，边梁和中梁分别采用用定型钢模板，在厂家加工成半成品运到现场后进行拼装；钢筋在加工棚内集中加工，运至现场后人工绑扎;混凝土为商品混凝土，现场采用天泵入模。T梁架设由架梁施工队完成。本标段T梁采用2台DF50-160Ⅲ型架桥机由两岸端向中间进行梁板架设。架桥机在桥两岸端路基上拼装完，每孔梁架设后，首先将梁横隔板及翼板钢筋满焊联接，确保梁板稳定然后再前移架桥机继续架梁。架梁施工前准备充分的劳力及设备紧随架梁进行桥面板接缝及后续施工，并制定完善的措施，确保架梁施工安全高效的完成。第六章分部分项施工方案6.1测量控制方案6.1.1控制点检测控制点检测从业主接桩后，在不通视控制点间适当加转点贯通全线控制点，然后对各控制点进行检测，导线检测采用《工程测量规范》技术标准所规定的一级导线标准，用全站仪检测。导线检测观测左角，每个方向观测两个测回，两测回较差不超过12″,在一个测站观测两个方向的边长，实际是对每一边往返观测。一测回读数较差不大于10mm，单程各测回较差不大于15mm。外界气压、气温、以及仪器加常数输入仪器，仪器便自动计算改正，显示改正后的水平距离。高程检测应用三角高程法，通过全站仪在一个测站检测测站点与前视点、测站点与后视点的高差，采用四等，一测站两组高差各读数两次，高程取值精确至1mm，每组高差相当往返各一测回。-47- 复测成果，检测的角度、边长和高差分别与原有角值、原有边长、原有高差的差值，即检测结果，应提交监理工程师。6.1.2控制点、水准点的加密A导线点增设业主单位所交控制桩及资料的复测成果经过监理工程师抽检复核，确认无误后方可进行控制点加密，根据本工程的特点及地理环境和现有的测量依据进行控制点加密。加密导线拟采用二级导线，布成附合导线（以满足施工需要为准），执行《工程测量规范》技术标准所规定的导线标准。平均边长250m，测角中误差8″，测距中误差15mm，测距相对中误差不大于1/14000，方位角闭合差16，相对闭合差不大于1/10000，如导线全长小800m，导线全长的绝对闭合差不应大于13mm。根据二级导线标准，应用全站仪，在一测站水平角测一测回，观测两个方向的边长，形成对每个边往返测。加密的二级导线点即路线中线控制桩，执行《工程测量规范》技术标准所规定的二级导线标准，满足（技术规范中）线路中线控制桩误差不大于1/5000的精度要求。B水准点增设由于施工对桥梁部位水准控制点要求较高，因此水准点增设采用《工程测量规范》技术标准所规定四等水准测量标准，采取附合水准测量，平地限差20m，丘陵地区限差6mm采用水准仪往返测一次，水准尺为双面尺。视距长度控制在100m，前后视较差小于5m，累计较差小于10m，红黑面读数较差小于3mm。6.1.3桥梁施工测量A、钻孔桩放线钻孔桩放线根据核算无误的桩位坐标，用全站仪由控制点直接放出桩位，经复核及监理工程师检验合格后，进行拴桩。拴桩采用十安交叉法，两条线接近于直角。做好拴桩图，记录拴桩点与桩位之间的距离，以便及时恢复桩位，进行检验。施工时，注意对拴桩点的保护。B、桥墩、台放线采用恢复钻孔桩位，然后按设计尺寸及相互关系放出承台线，也可利用全站仪直接放出承台中心线，然后放出结构边线。-47- 桥墩的平面控制，要求双方向“十”字控制点位，精度单点误差及立面垂直误差要严格按设计规范执行，墩、台成型后，弹出平、立各轴线及控制线，量出各方面偏差值并上报监理工程师。C、T梁安装放样在盖梁及桥台顶标高检测合格后，准确测设出支座标高，弹出T梁中心线安装支座中心线，各种控制线至少检核两遍以上，确保准备性。D、桥面铺装放样对桥面中心及桥墩中心点位平面测设精度要严格执行设计要求，边线由中心线向两边返出，各方向控制线要检核至少两遍以上，然后按设计尺寸弹出结构各部位墨线。以上各步骤高程控制线均按设计尺寸放出，并至少检验两遍以上，每一步骤均须监理检查合格后方可进行下一道工序。每一道工序完成后均应实量出各部位偏差值，并做好记录上报监理工程师。6.1.4原始资料的收集整理与存档凡属观测成果，均要有书面计算记录及草图，每日做好测量日志。为保证工程竣工后资料及时归档，要求施工过程中按规范及时填写放线报验单和复核记录，并及时上报监理工程师，签证后立即归档备查，确保资料完整无缺。6.1.5施工测量中的注意事项A经常对线路中心桩、高程点进行检测，丢失后马上补测，重新作点。测量成果上报监理工程师，使用前需得到监理工程师的批复。B水准测量不方便的地方，如墩柱顶，可用钢尺垂直传递在墩顶设水准点。C桥梁放样执行放样、复核制度，各点位都经过放样和复核两次同样的放样方法校核，保证点位的正确性。D外业工作中，注意保护仪器和保证人员安全。6.2桥梁工程施工方案6.2.1封闭施工现场采用全封闭式施工，现场用竹条板设栅栏，禁止行人、车辆进入施工现场。6.2.2围堰施工-47- 为便于施工，采取土石围堰。施工时先在小里程方向进行围堰施工，将墩基础位置围筑起来后进行桩基础、系梁及墩身的施工，将墩基础位置围筑起来后进行桩基础、系梁及墩身的施工，墩施工完毕后将围堰拆除。围堰高出施工水面2.0ｍ。主墩围堰断面选为梯形，根据墩基础尺寸，施工时河水水位确定围堰堰顶平面尺寸为，围堰顶宽为3ｍ，围堰内侧边坡设为1:0.5，外侧边坡为1:1.25，迎水面边坡为1:1.5，高出水面为2.0ｍ。围堰时考虑施工便道和系梁基坑开挖的机械作业平台。围堰外侧采用卵石质土塑料编织袋进行堆码，围堰内侧采用粘土编织袋进行堆码，作为隔水层，袋口采用细铁丝或细麻绳缝合。堆码时，上下左右错缝、压密、齐整，其施工顺序为沿水流平行方向逆水而上堆码，顺上游转过来在下游封口。围堰完成后进行填心筑岛，填土筑岛露出水面后分层夯实。填心采用分层填筑和使用压路机分层碾压。为防止围堰渗漏水，在围堰内侧一圈设置土工布，在土工布的下端绑扎钢管沉入河床，用内装粘土的编织袋压住，在围堰内填心筑岛前将土工布卷起，此土工布便在草袋围堰与填心间形成隔水层，进一步起到一定的防水作用；为防止围堰冲刷，在围堰外侧，设置铁丝网，并埋入围堰底部，围堰完成后，将铁丝网卷起，内填粒径较大卵石，其厚度为1.20ｍ左右。6.2.3钻孔灌注桩施工A施工顺序：场地准备→桩位放样→护筒埋设→泥浆制备→钻机就位→钻进→清孔→成孔检验→钢筋骨架的制作和安装→灌注水下砼→成桩检测。B准备阶段施工人员对施工地点地质情况、桩位、桩径、桩长、标高等了解清楚。桩位放样。测量人员4根直径400mm钢管打入地下作为定位桩。将吊装工字钢焊接的钢围堰导向桩与定位桩分层联接固定，确保导向框位置准确。插打钢护筒。钢护筒壁厚12mm，直径1.8米，高2.5米。插打钢板桩围堰。采用拉森-Ⅲ型钢板桩沿导向框排列，用Dz-60Y型振动锤振动下沉，直至穿过覆盖层为止。-47- C钻孔阶段安设钻机，使钻杆中心重合，其水平位移及倾斜度误差按规范要求调整。用冲击钻钻孔时，应待相邻孔位上已灌注好的混凝土凝固并已达到一定强度时才能开钻。钻孔过程中采用正循环回转钻进施工技术，在黏土层，适当少投土，靠钻进自行造浆，在砂上层则加大泥浆浓度固壁，钻进速度始终和泥浆排出量相适应。孔内始终保持0.2kg/cm2的静水压力，护筒内水位始终高于河水位，遇松散地层时，适当增大泥浆相对密度和稠度，尽量减轻冲液对护壁的影响，同时降低转速和钻压以满足施工质量控制要求。钻进过程中严禁孔内掉进钻头、钻杆及其它异物，经常检查钻头的磨损情况。钻进过程随时留取渣样，每米不少于一组，在离设计标高1-1.5米范围内，每30cm留一组，每根桩渣不少于三组。D清孔阶段清孔是钻孔桩施工中保证成桩质量的重要一环。通过清孔尽可能使沉渣全部清除，使混凝土与基岩接合完好，以提高桩底承载力。终孔后，将钻头提至距孔底0.2-0.3米处，使之空转，然后将残存在孔底的钻渣吸出，必要时投入适量纯碱以提高泥浆比重和胶结能力，使沉渣排出孔外。当钢筋笼下沉固定后，再次复检孔深和沉渣厚度等。若沉渣超标，可用导管中的附属管再次清孔，直至全部符合设计要求和工艺标准。清孔结束前，将泥浆比重调整到规定范围，以保证水下混凝土的顺利灌注，同时保证成桩质量。E钢筋笼的制作及安装阶段进场的钢筋必须出具合格证或产品质量检验报告，同时还按现行钢筋检验标准取样试验，不符合质量要求的钢材严禁使用。在成孔过程中及时组织钢筋笼的加工制作。钢筋笼采用分节制作后搭接焊的方式，接头错开，在同一截面内，接头数量不超过钢筋总数的50%，同时声测管固定在笼的内部，均匀分布在圆周的四个点上。-47- 起吊钢筋笼时，吊点准确，保证垂直度，然后对准孔位徐徐下放，吊装过程中，节与之间进行焊接，必须保证焊接长度和质量，且要控制焊接时间不宜过长。F灌注水下混凝土阶段灌注前对桩孔质量、回淤沉渣浓度、泥浆指标、桩底标高进行全面一次检查，防止意外事故发生。灌注水下混凝土的导管逐节拼接，导管直径为25cm，每节长度为2-4m，以便调节高度。拼接后进行压水试验，合格后方可使用。混凝土的初存量应保证首次填充的混凝土入孔后，使导管埋入混凝土的深度大于1m，在灌注过程中，导管埋深不大于4m。每灌注一料斗混凝土后，用测锤测量混凝土面的上升高度，并作好记录，绘制单桩柱状图，根据此数据，换算该桩的桩径各段的扩孔率。钻孔桩灌注混凝土过程应连续一次完成。G质量检测据《钻芯法检测混凝土强度技术规范》、《混凝土强度检验评定标准》等要求，对灌注桩进行检验。通过抽取混凝土芯样进行检验，钻孔灌注桩混凝土强度满足要求。6.2.4下部构造施工桥台（墩）施工工艺框图A模板工程a柱式墩模板采用5mm厚钢板卷成两个半圆的定型钢模拼装。b重力式U型桥台，采用钢模板。B钢筋工程加工场集中加工，现场绑扎，竖向墩柱主筋采用电渣压力焊或机械联接方法连接。C砼工程采用商品混凝土，砼搅拌车运输，砼泵或吊车浇注，机械振捣。拆模后立即覆盖，洒水养生至少7天。6.2.5预制空心板施工-47- （1）、T梁施工工艺流程：-47- （2）、主要分项工程施工a、钢筋工程钢筋加工：钢筋加工严格按照施工图进行，每次钢筋班组下料必须有施工人员的下料委托单，严格按下料委托单下料。下料长度考虑钢筋弯曲时钢筋所伸长的长度，所以在下料时应减除因钢筋弯曲所致的长度。弯曲加工时在加工台将所需钢筋弯点、位置划线标明，对正位置将钢筋加工成型。钢筋堆放：钢筋堆放原则，防潮、易识别。成型钢筋轻抬、轻放，避免产生变形，按规格堆放，并作好标识，以防拿错，把迟用或暂不使用的钢筋成品堆放回仓库内，仓库保持不漏水、地面保持干燥，以防钢筋锈蚀。钢筋绑扎：钢筋绑扎原则，横平竖直，尺寸、位置准确。根据图纸，划线标明钢筋位置，采取梅花形绑扎。钢筋焊接：钢筋焊接由具有上岗证的技术工人操作，钢筋接头的位置布置，根据材料规格情况确定，严格按照在同一截面内同一类钢筋接头截面积不超过50%进行施工。焊接接头长度按单面焊10d，双面焊5d进行。凡12以上钢筋一律要求焊接。钢筋保护层：钢筋保护层用橡胶垫块，垫块的强度的密实性不低于构件本身混凝土强度，每平方米约垫4块，保护层符合设计及规范要求为准。钢筋绑扎注意事项：若普通钢筋与预应力钢筋发生干扰，可适当调整普通钢筋。定位钢筋的制作，一定要按照图纸进行，定位一定要准、牢。b、模板工程作好模板工程是T梁样板工程的必要条件，所以模板采用定型钢模，保证模板足够刚度，使在施工中模板保持不变形。模板加工中必须严格按照图纸进行，模板制作长度：外模300-400cm每节，以有利于施工为原则。模板工程允许误差检测项目偏差（mm）模板的长度和宽度±10相邻两模板表面高差2模板表面平整度5-47- 拼合板中间缝隙宽度2内部尺寸±5预留空洞中心线位置10预留空洞中截面内部尺寸10预埋件中心位置5外支撑架与模板焊接在一起，以增加整体刚度。钢模板表面喷涂化学脱模剂，用喷雾器或海绵均匀涂在模板表面，在脱模剂干燥后才安装模板，防止污染钢筋。模板拼缝镶以海绵条，防止漏浆，钢筋骨架与模板支架之间用砂浆垫块垫紧，避免浇注混凝土时钢筋位移，保证构件保护层和肋板厚度满足设计要求和规范允许误差。模板支撑保证不移位，不滑动，底脚采用对拉螺杆拉，上端采用顶、拉，上端采用对拉螺杆拉，外边采法栏螺丝拉及用顶托顶。模板安装如下图：c、混凝土工程根据设计要求委托试验室试配混凝土配合比，按三天强度达到90%设计强度进行设计，并把配合比原材料及搅拌设备情况报监理工程师批准。在强度上完全满足结构受力要求，而且保证外观质量，特别避免底板出现蜂窝、麻面等缺陷。-47- 混凝土设计强度必须满足设计要求，混凝土用料所用沙石必须满足施工要求，选用石子最大粒径不超过31.5mm。混凝土坍落度选择9-11cm。掺入外加剂，不得掺入氯化钠、氯化钙等氯盐，从各种组成材料引进混凝土中的氯离子总含量不宜超过水泥用量的0.06%，当超过0.06%时，宜采取掺加阻锈剂，增加保护厚度，提高混凝土密实性度等防锈措施。浇注混凝土时，尽量避免振动器碰撞预应力筋。混凝土振捣，采用机械振捣，即用φ50振动棒振捣。振捣方法，分4层进行浇注，其每层间隔时间不得超过混凝土的初凝时间，否则第二次浇注混凝土按施工缝处理。浇注混凝土前，由监理工程师检验过模板、钢筋、预应力筋、预埋件等项目，获得批准后方可浇注混凝土。混凝土的振捣，直至混凝土表面泛浆、无气泡析出，顶板浇注完毕用木抹子抹平后，用特制塑料刷对表面进行拉毛。每次浇注桥板时制作混凝土试件，每片梁板制作3组试件，标准养护28天，其中2组试件，用于存档资料；同条件养护1组，用于控制张拉强度值。d、预应力工程：①、预应力钢束加工钢绞线下料长度，采用砂轮切割下料。下料长度考虑工作长度，其工作不少于165cm。②、控制张拉力钢绞线：采用GT-T5224-1995标准的Ⅱ级φ15.2mm钢绞线，其抗拉强度Ryb=1860Mpa，公称面积Ay=140.00mm2张拉控制应力1376.4Mpa。张拉力计算：单束张拉力锚下张拉控制应力：P=Pw(1-z)曲线张拉控制应力：P=PZ×e-(kx+μθ)平均张拉应力：Pp=P（1-e-（kx+μθ））/（kx+μθ）Pp预应力筋平均张拉力（N）P预应力筋张拉端的张拉力（N）X从张拉端至计算载面的孔道长度（m）θ张拉端至计算载面曲线孔道部分切线的夹角之和（rad）-47- μ预应力筋与孔道壁的摩擦系数k孔道每米局部偏差对摩擦的影响系数③、伸长值计算钢绞线伸长量ΔL=PpL/EpApPp预应力筋张拉力（N），直线段时取两端张力Ap预应力筋的截面面积（mm2）Ep预应力筋的弹性模量N/mm2,根据试验报告取平均值。L预应力筋的长度（mm）施加预应力所用的机具设备及仪表由专人使用和管理，千斤顶与压力表配套校验，以确定张拉力与压力表之间的关系曲线。本次张拉不进行超张拉，只张到1376.4Mpa控制应力。张拉采取双控，即以控制应力为主，以伸长值进行校核。张拉记录一是控制应力记录，一是钢绞线伸长值记录。张拉伸长值计算：误差计算：Δ=（L-L实）/L[Δ]<6%，张拉结束。[Δ]>6%，查找原因，重新张拉。e、T梁的安装T梁的吊装采用架桥机安装。详见T梁安装专项施工方案。6.2.6桥面系施工A工艺流程-47- 桥面铺装施工工艺框图-47- B连续接头施工预制T梁吊装就位后，按照设计要求立即进行连续接头、横系梁及梁缝之间的钢筋连接，并进行接头支座处底模处理，临时支座顶面标高与永久支座顶面标高齐平，永久支座顶面与接头砼底部浇筑在一起。接头施工完成后，浇注剩余部分桥面湿接缝砼，剩余部分桥面湿接缝砼由跨中向支点浇筑。浇筑完成后拆除一联内临时支座，完成体系转换。C护栏施工a、工艺流程护栏放线→护栏底砼凿毛及清理→护栏预埋筋理顺→绑孔护栏钢筋→安装护栏模板→浇筑护栏砼→砼护栏拆模→养护b、主要施工方法护栏模板采用定型钢模板，钢模板制作长度为2m一节，以保证砼护栏成型后圆滑顺直为原则，模板拼接应板面平整，接缝严密不漏浆，固定牢靠、尺寸准确。砼拌合好后，用小型翻斗车运送到现场，吊车用吊斗垂直运输砼，护栏砼也采取分层浇筑分层浇筑分层振捣密实。浇筑到顶面后，固定好预埋件位置并将砼表面抹面压光。养护时间不少于7天。D桥面铺装施工及注意事项湿接头施工完成后，清理桥面，然后绑扎钢筋网片，再进行冲筋；按设计标高做灰饼，然后根据灰饼冲盘，灰饼与冲筋所用混凝土要与铺装层混凝土同标号。砼铺筑分区进行对称安放振动梁导轨并调整好高度。采用泵送砼，砼摊铺时，砼面高程应高出设计高程约2-3cm，先用插入式振捣棒振捣密实，再用双钢管振动梁沿导轨进行表面振捣及整平。人工用木抹子抹平，初凝后进行二次抹面，并用拉毛器拉毛。覆盖彩条布或塑料薄膜养护7天，防止混凝土出现裂纹。桥面是交付使用后出现问题较多、较频繁的部位，除了设计的原因以外，主要施工中没有对一些部位、工序引起足够的重视和采取相应措施。从施工的角度来看，其质量通病主要表面在以下几个方面：-47- a桥面平整度差：主要表现在通车一段时间以后，平整度衰减较快，在搭板处或伸缩缝两侧逐渐形成跳车现象。b沥青砼纵向和横向推移：其主要表现为匝道桥铺装层的横向推移，桥梁搭板和伸缩缝两侧的纵向推移。c沥青砼铺装层脱落：主要表现为在车辆通行中因梁板振动而逐步产生的沥表铺装与水泥铺装层脱离乃至局部脱落。d砼桥面空鼓：表现为砼桥面铺装完成一段时间后出现空鼓现象，在车辆荷载作用下和受桥面振动的影响，出现龟裂乃至全部脱落。针对以上问题，在施工中采取以下措施进行预防和控制：①严格砼桥面铺装标高控制，也就是振捣梁导轨的顶面标高控制，不能因为还有沥青砼铺装层就麻痹大意。②吊装支撑通过膨胀螺栓固定于梁板上，支撑要做加密处理，并设置三角稳定支撑，在跨中设置1-2cm的预拱。③砼铺装层表面要有足够粗糙度，可采用拉毛、压纹或在初凝前在其表面均匀压入0.5-1.0cm碎石等方法。④采取预压、及时吊装机铺装等措施，减小梁板因预应力产生的徐变预拱，保证铺装层的厚度。⑤铺装前梁板顶面彻底清洗干净，保证铺装层与梁板的结合。⑥防止砼主骨料粒径偏小，水灰比偏大，并注意及时养生。E伸缩缝施工伸缩缝采用设计规定的GQF-10伸缩装置。在浇注预制板和桥台砼时，按图纸预留凹槽，桥面砼施工时用低标号砼将预留槽填平，沥青砼覆盖伸缩缝位置连续摊铺，压实在后在沥青砼面层上准确放出伸缩缝槽位置，用切割机开沥青砼铺装，清理该处的沥青和低标号砼后进行伸缩缝的施工。根据安装时的环境温度计算橡胶板伸缩装置的模板宽度与螺栓间距。将准备好的加强钢筋与螺栓焊接就位，浇筑混凝土与养生。装设伸缩装置的缝槽应清洁干净，如有顶头现象或缝宽不符合设计要求时，应凿剔平整。伸缩两边的组件及桥面应平顺，无扭曲。6.2.7台背回填-47- 为保证桥梁两端路堤的稳定，避免桥头竣工后形成沉降“跳车”及构筑物背后路基不稳定沉陷而发生裂缝现象。根据规范和设计要求，路桥过渡段应做好特殊填筑处理。当台背填土大于等于6米时，加铺极限抗拉强度＞20KN/m2的土工格栅作为加筋材料，最多设5层。A填筑材料填料主要选用砂砾土、风化砾岩为主，填料最大粒径不超过50mm。B填筑方法与要点a在桥台混凝土达到允许强度后，及时进行台背回填。台背回填和一般路基回填程序相同，只是原地面的压实度必须达到90%。为保证与相邻路基之间的坡度。台背回填应落后相邻路基回填2-3层进行施工。b为确保桥台稳定，在桥台周围2m以外，使用大型机械分层填筑碾压，在桥台周围2m内采用小型振动碾压机具、蛙夯、冲击夯和人力配合填筑。c在桥台周围2m内采用小型压实机具和人力配合填筑，分层厚度控制在10-15cm范围内，确保压实度符合要求。d对回填高度大于6米的台背回填，施工前用红油漆在台身上自上而下画好分层标志线，标出土工格栅位置，预埋压铁。台背回填时按照红漆标志进行铺土、填筑。在下层的密实度经检验合格后，方可进行上层施工。e结构物的回填，必须保证圬工的安全。6.2.8砌体工程施工本工程砌体的主要工作为：地面排水沟砌筑、挡土墙砌筑、护坡和锥坡的砌筑等。按照施工规范和招标文件的有关规定，认真做好材料的迁用和施工测量工作等砌筑前的准备工作，采用坐浆砌筑，并立模和挂线，外露表面用块石并修面，确保砌体符合规定尺寸和质量要求。砌筑过程中关键掌握好砂浆的质量，并达到砌体平整，线形顺直流畅的外观美观要求。砌体工程施工根据有关项目实际完成情况穿插进行。第七章重点（关键）和难点工程的施工方案、方法及措施-47- 7.1钻孔灌注施工方法①钻孔前准备工作a场地准备：场地为旱地和稻田时，清除杂物，换填粘土，整平夯实；场地为浅水时，采用筑岛施工；场地为深水时用土袋按要求设置围堰。b桩位放样：在平整的场地上测定桩位和地面标高。c埋设护筒：护筒采用井口钢护筒，用8mm厚的钢板卷制，护筒内径为桩径加20cm，护筒顶端高度高出地下水位2.0m以上，且护筒顶端应高出地面0.3m；护筒底端根据本工程地质情况埋置深度，不小于1-1.5m，护筒四周用粘土夯填。护筒应有足够的强度、刚度，并保持竖直，平面位置偏差不大于5cm。d泥浆池、沉淀池修筑、泥浆制备及泥浆外运。泥浆处理：泥浆经晾晒后运到监理工程指定的地点堆放。②钻机就位及钻进钻机就位：围堰内桩施工时，先按要求将围堰底硬化，并修筑临时便道，采用轮胎式起重机配合安装，旱地上桩位处钻机也采用25t轮胎吊配合安装。钻进方法：为便于施工，拟采用正反循环两用钻机施工，施工前，需仔细研究不同桩位的地质情况及钻孔深度，根据正反循环回转钻进的各自特点确定钻进方法。施工时需注意如下事项：a钻机垂直度的控制：用已核准的水平尺经常检查钻盘的水平度，另外钻进过程中经常提起及放下钻头，若钻头提起及放下活动自如，则钻孔基本垂直。b淤泥层及砂砾层钻进：必须控制进尺，钻进速度控制在2m/h以内，并严格控制泥浆质量，防止坍孔。c软硬结合层及岩层的钻进：当钻头进入该层时，很容易卡钻，此时应放慢钻进速度，经常提起钻头，检查钻头损坏情况，发现问题及时修理加固。③终孔及扫孔：根据实际孔内捞渣与地质资料比较，现场质检工程师与监理工程师确定钻头的实际标高，再根据设计标高，由设计单位与上述单位一起确定是否终孔。-47- 在确定已终孔的情况下、令钻机空钻不进尺，钻头来回在钻杆方向的长度范围内移动，从上至下一段段地进行，最终完成由桩底至桩顶范围的扫孔。④清孔为保证清孔质量，采用二次清孔，确定终孔后，将钻头提高钻底200mm，换浆注清水空钻清孔1-2h，待测定沉渣厚度及桩的水平位置、垂直度符合要求后，即进行钢筋笼下放，安放导管，在灌注水下砼前，再用正循环或气举反循环进行二次清孔，再测一次水底沉渣厚底和泥浆指标（相对密度1.05-1.2，粘度17-20，含砂率≤4%）以满足设计和规范要求。⑤钢筋骨架的制作和安装a钢筋笼现场加工，超过15m的分节预制，按设计图纸的规定来制作相应的加强筋，然后按规定的根数布置主筋与加强筋，排列好后将主筋按规定的间距焊接在加强筋上，再按设计规定的间距焊接在加强筋上，再按设计规定的间距焊接箍筋，固定于钢筋笼上，随钢筋笼放入。b成孔验收第一次清孔后，用25t吊车将骨架吊入桩孔内，每下完一节后用钢管或方木固定，再用吊车吊住另一节进行焊接，吊放钢筋骨架入桩孔时，下落速度要均匀，切勿撞击孔壁。c骨架落到设计标高后，将其校正在桩中心位置并固定。⑥砼浇注方法a砼从搅拌站用砼输送车运输，导管浇筑。b导管吊装前先试拼，接口连接牢固，封闭严密，同时检查拼装后的垂直情况与密封性，根据桩孔的深度，确定导管的拼装长度，吊装时导管应位于桩孔中央，并在灌注前进行升降实验。c首批砼用抽板法泄放，待漏斗和吊斗内储足首批灌注的砼量后，抽掉漏斗底部的铁板，使砼猝然落下，迅速落至孔底并把导管裹住。首批砼使导管埋深不小于1米。d灌注应连续进行，并边灌注砼边提升导管和边拆除上一节导管，使砼经常处于流动状态，当导管底埋置于砼的深度约3米左右或导管内的砼落不下去时，就开始提升导管，提升速度不能过快，提升后导管的埋深在2-6米范围内。-47- e砼灌注到桩身上部5米以内时，可以不提升导管，待灌注至规定标高才一次提出导管，但拨管时注意提拨及反插。f灌注时取代表性的砼做机压试件，每根桩不少于1组。⑦桩的检测桩基质量的自检方式和频率为100%的超声检测，其声测管按设计要求设置，桩的最终检验由质检站，业主、监理公司、设计院和我方共同按规范进行。第八章砼外观质量通病与防治措施8.1混凝土构件出现裂纹、裂缝A产生原因：a水泥安定性不合格。b大体积混凝土未采用缓凝剂和降低水化热的措施。c未及时养生。d同一结构物的不同位置温差大，导致混凝土凝固时因收缩所产生的收缩应力超过混凝土极限抗拉强度，或内外温差大，表面抗拉应力超过混凝土极限抗拉强度而产生裂缝。基础与支架的强度、刚度、稳定性不够引起的裂缝。B防治措施：a采用安定性合格的水泥。b大体积混凝土应优选矿渣水泥、粉煤灰水泥、等低水化热水泥。c优化配合比：改善骨料级配，降低水灰比，掺加粉煤灰等混合材料、掺加缓凝剂。d采用遮阳凉棚的降温措施以降低混凝土水化热、推迟水化热峰值出现。e及时采取措施养生。f同一结构物的不同位置温差应在设计允许范围内。g基础与支架应有较好的强度、刚度、稳定性并应采取预压措施。8.2混凝土构件出现冷缝-47- A产生原因:大构件砼分层浇筑时，间隔时间较长，下一层浇筑的砼已经初凝才浇筑上一层砼，将导致浇筑的砼形成低强度的夹层。B防治措施：a大构件砼分层浇筑时间较长，应增加搅拌能力。b掺加缓凝型减水剂。c改善浇筑工艺以确保分层浇筑的间隔时间小于前层砼的初凝时间。8.3混凝土离析A形成原因：a集料级配不合格引起砼离析。b砼自由倾落高度大而未设置减速装置。c浇注过程中过振。B防治措施a采用级配合格的集料。b混凝土自由倾落高度超过2m时，应设置串筒、溜槽，且串筒出料口下面的砼堆积高度不得超过1m，倾落高度超过2m时，应设置减速装置。c振捣时，砼停止下沉，不再冒出气泡、表面出现平坦、翻浆即可，不得超振。8.4混凝土表面有蜂窝、麻面、气孔A形成原因：a混凝土浇筑时漏振。b模板漏浆。B防治措施：a砼浇筑过程中插入式振动器的移动间距不应超过其作用半径的1.5倍，与侧模应保持5-10cm的距离，插入下层砼5-10cm的深度。b表面振动器移位应能覆盖已振实部分。c控制砼分层浇筑厚度，对于插入式及附着式不宜超过30cm。d模板拼接紧密，并加止水带，防止漏浆。-47- 8.5混凝土施工缝处理质量关A形成原因:a施工缝未凿毛。b用钢筋拉毛代替凿毛。c施工缝凿毛时间过早导致砼表面松散。B防治措施：a应在设施工缝的先浇砼强度达到2.5Mpa后进行凿毛。b凿毛后毛面应用清水洗刷干净。8.6混凝土漏浆、表面平整度差A形成原因：a模板周转次数较多表面不平整。b模板刚度不够而造成变形。c相邻模板拼缝过宽且未做有效处理。d模板的榫槽嵌接不紧密造成跑模。B防治措施：a采用平整度好、刚度符合要求的模板。b处理好模板拼缝。c将模板的榫槽嵌接紧密。8.7混凝土构件表面有泌水现象、色差大A形成原因：a砂、石级配差。b矿渣水泥泌水性大，导致砼保水性差。c振捣过度。B防治措施：a应确保砂、石料级配。b矿渣水泥泌水性大，导致砼保水性关。c振捣恰当。-47- 第九章质量目标及保证措施质量是提高企业社会信誉，并赖以生存和发展的头等大事，必须强化质量意识，确保工程质量，我公司的质量方针是“为社会提供精品工程是我们永恒的追求、为顾客提供优质服务是我们不变的主题”。9.1明确质量目标建立质量保证体系我们确定本工程的质量标准为：按交通部现行验收规范及标准达到优良等级，全部分项工程合格率100%，优良率95%，主要分项工程达到《公路工程质量检验评定标准》JTJ071-98的优良级等级，单位工程竣工合格率为100%，优良率在95%以上，争创湖北省优质工程。在工程施工中，严格按照ISO-9001质量体系标准及程序进行施工和管理，建立健全质量保证体系，从组织上确保质量目标的实现。（详见表5-8质量保证体系框图）9.2成立项目经理领导的质量检查组织机构明确职责A项目经理是项目工程质量的第一责任者，是质量检查的总负责人。B总工程师是工程质量的主要责任人，也是质量检查的具体负责人。C技术质量部是质量检查的具体执行部门，在质量保证体系中的任务主要是：a协助经理进行日常质量管理工作，开展全面质量管理的宣传教育，推动质量管理工作。b组织编制本项目工程的质量计划，并督促执行。c组织编制本项目工程保证质量的技术组织实施。d组织和协调各项质量管理活动，着重抓好群众性的质量管理活动，把质量管理小组与班级建设，合理化建议、技术革新、建功立业和“五小”等活动结合起来。e研究、总结、推广本项目工程内外质量管理的先进经验和先进控制方法。f指定本项目工程有关质量的奖惩制度，并组织贯彻执行。g参与图纸会审、技术交底以及其他与质量管理有关的各项工作。9.3建立各项质量保证制度-47- 9.3.1建立严格的质量保证制度，设置高效、认真负责的质量保证部门。从管理上确保质量目标的实施，推行全面质量管理体系，运用科学的手段，实现争创湖北省优质工程的目标。实行质量岗位责任制，制定路基施工、路面施工、桥梁施工的质量管理办法及奖罚措施。9.3.2贯彻质量方针，提高全员质量意识。针对本工程的特点，根据质量目标，制定创优规划，组织协调各部门围绕质量目标开展工作。加强全员质量意识，牢固树立“百年大计，质量第一”的思想，利用岗前教育，岗位培训作为质量管理的措施，把质量管理工作变为职工的实际行动。9.3.3各工序定人、定岗、定责，在工作中认真负责，各工序、各岗位之间，实行项目“三工”、“三检”制度，使工程质量始终处于受控状态，“三工”工前技术交底，工中检查指导，工后总结评比。“三检”自检、互检、交接检。9.3.4建立原材料的采购审查制度。原材料采购需要制定采购计划，采购计划应根据总体计划、年度计划、季度计划要求制定，并经技术主管审查，由项目经理审核后方可执行。9.3.5建立仪器设备检定制度。测量仪器、试验仪器、质检仪器等属于计量检测范畴的均按照中华人民共和国计量法的规定，结合企业的制定的检测计划进行检定，合格后方可使用。9.3.6建立原始资料的收集和保存制度。施工原始资料要设专人负责，及时收集和保存，为每期中间计量和竣工资料的编制提供保障。9.3.7组织内外部工程质量管理交流活动。学习其它项目的先进经验，借鉴其好的做法，对照别人找出自已不足并总结，不断加完善。9.4关键部位质量保证措施9.4.1桥梁施工质量保证措施A台背回填质量保证措施：台背回填要制定专项施工方案，对于填筑材料、填筑厚度、开挖台阶宽度、填筑工艺，要做严格的施工说明，在施工中要严格把关，确保台背回填质量，对于斜坡夯实以及压路机压实不到的地方的进行夯实，重点控制。-47- B钻孔灌注桩工程质量保证措施：严格控制桩位、孔径、孔深、垂直度、沉渣厚度、钢筋笼加工及就位、砼浇注等工序，每道工序必须认真作好施工记录。根据地质情况，钻孔桩各工序易出现的质量问题进行预控。9.4.2护砌工程质量保证措施砌筑材料选用优质石料，规格满足设计要求。砌筑工艺严格按照铺浆法进行错缝砌筑。保证石料互相咬接，砌缝砂浆饱满，砌缝宽度控制在4-7cm，避免通缝、瞎缝。在砂浆凝固前应将外露逢勾好，勾缝深度不小于2cm。砌体在完工后，应加强养生防止暴晒。9.4.3钢筋的质量保证措施每批使用的钢筋，在提交检验时，必须附有生产厂家对该批钢筋生产的合同书，并标示批号和出厂检验的有关力学性能试验资料或其他能鉴别该批钢筋质量的相关证书资料。到工地的每批钢筋都按规范要求进行抽样试验。每批钢筋（最多为60t）中任意取3根，每根各截取一组试样，每组3个试件，一个做拉伸试验，（屈服点、抗拉强度和伸长率），一个做冷弯试验，一个做可焊性试验。所有试验必须符合有关标准的规定，方能使用。钢筋存储在高于地面的平台、垫木或其他支撑物上。保护钢筋不受机械损伤，并且使钢筋存放在不易生诱的环境中，以免引起表面诱蚀。钢筋的加工、绑扎、焊接以及安装的每道工序完成后严格按图纸中的尺寸、位置以及规范要求的质量标准进行实测检查验收。9.4.4模板支架的质量保证措施：本工程模板采用覆膜竹胶模板及钢模板、支架采用碗扣脚手架。保证模板、支架有足够的强度、刚度和稳定性。模板接缝夹用泡沫塑料条，保证严密，不漏浆。支架立柱安装在有足够承载力的地基上。立柱底端设垫木分布和传递压力。支架能够保证稳定坚固，能抵抗在施工过程中所发生的偶然冲撞和振动。对于墩柱、盖梁、薄壁、墩台等部位采用定型钢模施工，均先在现场进行预拼，保证拼缝严密、无错台现象。9.4.5结构砼施工质量保证措施-47- 选用规定的硅酸盐水泥和普通硅酸盐水水泥。每批水泥进场都向监理工程师提交货单抄件。说明水泥的生产厂家，水泥的品种、标号、出厂日期与数量，连同厂家的品质、试验报告等合同证明书，表明水泥经过试验分析是符合规范要求的。细集料、粗集料等材料严格按规范要求进行选用。砼施工前，在试验室进行试配，检验砼的和易性、强度。砼拌制严格按配比进行，施工前根据现场砂石料实际含水率，调整施工配合比。严格掌握拌和时间，防水砼机械拌和时间不少于2分钟。砼浇筑在一次作业中连续进行，砼按水平分层浇筑。控制砼浇注时间，避免两层砼表面间脱开。自高处向模内倾卸砼时，其自由倾落高度不超过2m，当超过2m时，采用串筒、溜管或振动溜管等设施下落。砼采用机械振捣，振捣保持足够的时间和强度。用插入式振捣器时，分层厚度不超过30cm，用其它振捣器时，其厚度不超过25cm。振捣时，避免振动棒碰撞模板、钢筋及其他预埋件。砼浇筑完成后，立即对砼养生，养生期最少保持7d或监理工程师指示的天数。9.4.6成品保护措施填方路基雨季来临时前，先修筑挡水埂、临时泄水槽，避免边坡冲刷。已成形的路堑段，开挖截水沟，避免冲刷边坡而影响正常护砌。跨乡村道路、通道及其它临近构筑物设置围档，避免机动车碰撞已浇筑成砼。预制构件的存放、运输、吊装严格按照要求，不能盲目、违章施工。对成形路基，封闭交通，阻止祖机动车通行，破坏路床作业面。桥面铺装完成后，未达到设计强度之前禁止通行。第十章技术资料管理措施10.1针对本工程的特点，结合IS09001质量标准体系，建立完善的技术体系，建立完善的技术资料管理制度和体系，使工程资料真实、有效、及时的反映工程的实际情况。通过技术资料的严格控制管理，有效加强工程质量的动态管理，为工程竣工提供完善的技术资料。明确责任，各负其责。10.2竣工资料编制数量编制依据：按交通部发竣工资料编制办法或业主、监理指定的方法。编制份数：根据业主、监理单位及当地有关法规足额编制。10.3-47- 项目部实行总工程师（技术负责人）技术资料管理负责制，并逐级配备资料员负责资料管理工作。建立健全施工技术资料管理岗位责任制及奖惩制度（见表5-10施工技术资料管理体系图），各施工部门明确责任，各负其责。10.4项目部对现场资料的控制采取相应的措施，以确保现场施工质量。首先要建立技术资料目标责任制，指定专人负责技术资料报验、收集工作。项目部根据工程进度制订技术资料检查计划，进行资料管理检查，检查资料完善情况和存在的问题，并及时给予纠正，并限期整改。10.5施工技术资料随施工进度及时收集整理，按专业系统归类。杜绝拖欠补做、涂改、伪造。施工所需质量保证资料如：原材及构、配件检验资料、砂浆和砼配比单必须施工前提供，经技术人员确认后方准存档。资料员向作业队按施工进度书面通知该项工程应汇集的技术资料内容、要求、归档时间等，作业队按要求及时送交项目部。10.6资料收集整理由技术人员和资料员共同进行，所有资料的编写要字体整齐、规范，不得写草字、不规范简体字，要用碳素笔书写，作到内容齐全，指标数据清楚，签字盖章清楚有效，日期与实际吻合。所有资料要使用专用文件夹、文件盒、文件柜妥善保管，其他人员不准擅动。资料借阅要登记、签字，用毕归还，防止保管不善丢失、破损、腐蚀。10.7按照业主要求及当地竣工资料编制管理规定，在规定期限内提交完整的、符合要求的工程技术档案竣工资料。第十一章目标及保证体系措施安全目标：杜绝重伤及死亡，轻伤率控制在5‰内。11.1安全保证体系项目部建立以项目经理为首，由现场经理、区段责任工程师、安全员、工长、班组长等各方面的管理人员组成安全保证体系。（详见安全保证体系框图）11.2安全保证措施A严格执行国家、当地及企业有关现场安全管理条例及方法，针对工程特点、施工方法、施工环境，编制切实可行的安全技术措施。-47- B建立严格的安全教育制度，坚持入场教育，坚持每周按班组召开安全教育会，增加施工安全意识，使安全工作落实到广大职工上。C强化安全法制观念，严格执行安全工作文字意识，签订安全协议，坚持特殊工种持安全操作证上岗制度。D加强施工管理人员安全考核制度，增强安全意识、避免违章指挥。E建立定期检查、突击检查和特殊检查相结合的安全检查形式，查思想、查管理、查制度、查现场、查隐患、查事故处理，发现问题立即整改，对于危急情况立即停工，及时采取措施排除险情。F分析安全难点、重点，确定专项安全管理方案。11.3现场安全施工措施11.3.1安全防护A凡开挖槽、坑、沟深度超过1.5m，必须按规定放坡或加可靠支撑并设置人员上下坡道或爬梯。开挖深度超过2m的，必须边沿处设置两道低于1.2m高的护身栏，刷红白间隔油漆，并设专用人员马道。施工期间白天设警示牌，夜间设红色标志灯。B槽、坑、沟边1m范围内不准堆土、堆料、停放机具，槽、坑、沟与建筑物、构筑物的距离不得小于1.5m。C脚手架的基础必须满足方安的要求，做到不积水、不沉陷。D支搭脚手架时，立杆下设底托，底托下铺5cm厚、20cm宽的通板（至少保证两根立杆在同一块板上）E临近施工区域，凡有可能对人或物构成威胁的地方，必须支搭防护棚或制定可行性措施，以确保安全。F桥梁上部结构施工时，严禁往桥下投掷杂物，避免砸伤行人、影响交通或阻塞河流。G安装和拆除模板时，司机和信号工必须密切配合以防模板大幅度摆动，碰撞其它物体。指挥挂钩和安装人员必须注意检查吊索具的安全可靠性能，禁止在不挂钩的情况下拆除模板的最后一处固定点和未停放稳固而摘掉挂钩。-47- H做好交通运输的安全工作，施工场地设置交通标志灯、交通禁止牌，并安排专职人员指挥，以便行人及车辆。11.3.2安全用电A项目经理部应设一名电管人员（可由电气技术人员担任），施工现场必须配备专职电工，低压电工不得从事高压作业，学习电工不得独立操作，严禁非电工作业。B项目经理部每旬组织一次安全用电检查，对存在重大隐患应进行复查。电工应经常量现场，发现问题及时处理。C现场所有的电气设备、电料、工具不合格的，不适用于临时用电工程的，电工有权拒绝使用，安全用电防护措施未落实时，各类用电人员有权用电施工。D各类用电人员必须掌握安全用电的基本知识和所用机械、电气设备的性能，使用电气设备前，应按规定穿戴和配备好合格的劳务防护用品，电气设备停止工作时必须拉闸断电，锁好配电器。E对于违章作业、违章指挥，不按规范、标准、规程施工者应加强教育，情节严重的应按有关规定予以严肃处理。F电缆不得没地面明敷，埋地敷设时：过路及穿过建筑物时必须穿保护管，保护管内直径不小于电缆处外径的1.5倍，过路保护管两端与电缆间应作绝缘固定，在转弯处和直线段每20m处设电缆走向指标桩。G电缆不宜沿钢管、脚手架等金属构筑物敷设，必要时需用绝缘子作隔离固定或穿管敷设，严禁用金属裸线绑扎加固电缆。H生活区、办公室等内配线必须用纸缘子固定，过墙要穿保护管。I停用的配电线路、设备应切断电源，工程竣工后的配电线路设备应及时拆除。J在高压输电线路下方从事任何作业均应满足安全距离要求。在架空线附近吊装作业时，应设专人监护至工作完毕。K施工现场的变压器应安装在高于地面0.5m的基础上或杆上，室外变压器四周应装设不低于1.7m的固定围栏，围栏应严密，围栏内应保持整洁，无杂物、杂草等，变压器外廊与围栏的净距不得小于1m，有操作面时不宜于2m，围栏设向外开的门配上锁，并在围栏周围的明显位置悬挂警示牌。-47- L易燃、易爆、有腐蚀性气体的场所应采用防爆型电器，在多尘和潮湿的场所，应采用封闭型电器。M施工现场的茶炉、食堂等使用的鼓风机，应设控制箱用漏电开关控制。N自备发电机电源与外电源相互联锁，严禁并列运行。O搬运、停用、检修打夯机时，应切断电源，雨雪天应停止使用，并作防雨水措施。打夯机开关必须使用定向开关且固定牢固，操作灵活，进出线口应有绝缘圈。P电焊机、钢筋埋弧对焊机使用时，焊反线，地线应同时拉到放焊点，二次线与焊机连接应用线鼻子，二次线及焊钳绝缘应完好无损。电焊机均应装设“安全节电器”，焊机室外使用时应有防雨水措施。Q潜水泵使用前应作检查、测试，绝缘电阻不小于5mΏ，电缆线应接线正确、无破损、无接头，泵运行时，在半径为30m的水域内不得有人、畜进入。挪动水泵时应断电，并不提拉拽电缆，挪动水泵的绳应用纸缘绳或采取绝缘保护措施。R振捣器使用前应检查外观和电缆线：接线正确、无破损、无漏电、空载运行正常，使用时应设移动式配电箱，检修或作业间断时应切断电源，移动时严禁用电缆线拖拉振捣器，振捣器电源线长不得大于30m。作业人员必须穿戴绝缘靴和绝缘手套，一人理线，一人操作，电源线不得拖地，不得敷设在水中。S手持电动工具的使用人员应按规定穿载绝缘手套，绝缘鞋等防护用品。手持电动工具除定期检查外，每次使用前后，均应进行检查。T劳务队宿舍内不宜安装插座，确需安装时必须由电工按标准统一安装。11.3.3机械安全A中、小型机械要做到清洁、润滑、紧固、调整、防腐好。安全防护得力，确保机况良好。B搅拌机安装要符合规定，安装验收资料齐全，机棚明显处悬挂安全操作规程和设备负责人牌。C搅拌机作业场地要有良好的排水措施，机棚要做到防雨、防砸，冬季要保温。D搅拌机作业完毕，应及时将机内、水箱内、管道内的存料、积水放尽，将料斗升高，挂好保险链或插上保险销；清理工作场地；切断电源，锁好电闸箱。清理搅拌仓时，必须拉闸断电上锁，并设专人监护。-47- E机动翻斗车要做到合理使用、正确操作、安全行驶、定期保养，确保机况良好，不带故障出车。F机动翻斗车应设置防雨、防砸车棚。车棚明显处应悬挂安全操作规程和设备负责人牌。往槽、坑、沟卸料时，应保持安全距离，并设置档墩。G钢筋加工设备要设置防雨棚，机棚明显处悬挂安全操作规程和设备负责人牌。H钢筋加工设备安装要符合要求，做到定期保养，及时清洁、调整、润滑、确保处于完好状态。I木材加工设备要设置防雨、防风棚。机棚内明显处应悬挂设备安全操作规程和设备负责人牌。J所有设备的皮带传动、链条传动和开式齿轮传动等都必须有防护罩，并固定牢固。K不准带电对机械设备进行保养，不允许触摸设备的转动部位。工人操作必须带好工作帽。L用电做动力的中、小型机具设备，要求将保护零线引出，并紧固在设备的明显部位，保护零线不允许有接头，也不允许用单股线做保护零线。M蛙式打夯机必须使用定向开关，严禁使用倒顺开关。N机械、设备的操作工操作设备时，都必须严格遵守操作规程，做到持证上岗。O机械、设备和机械、设备的钢丝绳，应定期进行检查、保养。经检查对已达到报废的钢绳时应及时报废更换，安装新钢丝绳应符合要求。11.3.4预制空心板安装安全A运板安全：预制空心板厂至吊装现场的道路必须通畅、坚固、平整。对不满足运板车转弯半径的道路加以修整、碾压防止运板车轮深陷。空心板装入平车后，必须支撑牢固，底设置垫板，防止受损。起吊和运输过程中，设专人指挥，所有人员必须集中精力，严格遵守操作规程。-47- B架空心板安全：空心板起吊过程中，板下严禁站人。在板体提升移位过程中必须设专人指挥，操作人员作到精力集中，动作协调一致，令行禁止。同时运板速度不超过5km/h，并保持走行平稳。在组装就位后，一定要由安全技术人员进行全面体验，并试行运行，一切正常后方可投入使用。C高空作业施工安全：上岗人员应经体检，患有恐高症、恐水症、高血压、心脏病患者不得从事高空、水上作业。高空作业施工时，工作面下设安全网，施工人员佩载安全带、工具袋。第十二章工期保证措施为确保按期完成工程施工，及早发挥投资效益，我们主要采取下列措施：12.1进场施工准备抓早抓紧尽早作好施工准备工作，认真复核图纸，编制实施性施工组织设计，积极配合甲方及有关单位工作，确保主体工程尽早进行。12.2施工组织不断优化，搞好调理性方案根据施工情况变化，改进、优化施工组织方案，使其施工方案更趋完善和合理，同时，根据当地的气象及水文变化情况，有预备性的调整施工方案，使工程有序不断进行。12.3施工调度高效运转建立高效的生产指挥系统，全面、及时掌握并迅速、准确地处理影响施工进度的各种问题，对工程交叉和施工干扰应加强指挥与协调，对重大关键问题要超前研究，制定措施，及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。12.4强化施工管理，实施短期网络计划控制对劳动力进行动态管理，优化组合，使作业专业化、规范化和程序化。严格实行和落实责任承包制，确立分岗负责制，使责任和收益挂钩，调动全员积极性，根据项目全过程的网络计划，编制分阶段和月度网络计划，确定阶段工作重点，严格按网络计划组织安排施工。加强和搞好材料供应及储备，保证施工用料。12.5加强机械设备管理和调配切实做到加强机械设备的检修和维修工作，配齐维修人员，配足常用配件，搞好全线的机械调配，充分发挥机械效率。-47- 第十三章冬季和雨期的施工安排措施13.1雨期施工组织根据现场具体情况确定可进行雨期施工地段，并根据涉及雨期施工的分项工程要求编制实施性的雨期施工方案。进入雨期施工注意天气预报，提前做好防范措施，随时与当地气象部门联系，及时掌握天气变化情况。根据天气预报合理安排施工，做到无雨天，形成大干局面，雨天尽可能不施工。13.1.1混凝土施工A雨期应避免遇雨露天浇灌混凝土，砼工程施工时，采取调整水灰比措施，并备好防雨材料覆盖。合模后如不能及时灌注混凝土时，应在模板的适当部位预留排水孔。雨期施工中，要经常检查和及时维修加固临时爬梯、各类人行脚手板和斜坡道的脚手板及防滑条。确保架板稳固，防滑措施有效。雨期还应加强防风紧固措施。B雨期砌筑工程施工前，要检测各种砌块的含水率，砂浆应拌随用，受雨冲刷而失浆的砂浆，应得新加灰搅拌后才能使用。刚砌成的砌体若经雨水冲刷，砂浆中胶结料流失，应拆除重砌。每日收工时应妥善覆盖砌体表面。C在雨期施工期间要对生产、生活设施加强检查和维护，对材料应加强看护，尤其是钢材、水泥、石灰粉等应有存放于专门的仓库内。现场临时设施的搭设，应有防雨、防漏措施，各种防洪器材、设备和工具必须齐备并按规定堆放和使用。雨期施工应昼减少现场使用的砂子、碎石、水泥、石灰粉等材料存放量，并做好有效的防雨、防潮措施。材料底面匀垫高30厘米以上，免于浸泡淋湿。同时在材料场地作好临时排水。D雨期施工前，应对现场所有线路及电气设施进行全面检查，有隐患及时纠正，并做好电气设施防雨、防潮、防淹、防雷等措施。现场固定的机械设备要搭设防雨棚。用电的机械设备要做好接地和接零保护装置，安装良好的漏电保护器，并经常检查和测试可靠性。有专人定期检查、定期维护，预防触电事故的发生。E雨期施工期间，加强基坑地表的沉降、边坡侧移等方面的监测，并做好记录，发现异常情况，及时采取处理措施。-47- F桥面板及桥面铺装混凝土浇筑温度应不超过26℃。蒸发率大于每小时0.5kg/m2时，则不应在桥面板、桥面铺装或其它暴露的板式结构上浇筑混凝土。13.1.2防洪防涝和农水灌溉保证措施成立防洪防汛抢险队，备齐潜水泵、草袋子、铁锹等防洪工具及设备，做好防洪的一切准备工作。本工程施工地势较低，应将砼搅拌站、预制场、生产区至在高处，跨渠施工桩基及墩柱时设土袋围堰，及时修整围堰和渠底排水并保证不堵塞溢渠道。疏通沿线即有的农田灌溉排水系统，保证公路沿线农田及村宅不因施工而受水灾。13.2冬期施工组织安排根据气象资料，工程所在地点的冬期较短而且温度不是很低。应针对冬期施工项目制定相应的冬期施工保证措施并编制具体的施工方案。冬期结构混凝土施工主要采用综合蓄热法施工。13.2.1砌筑工程在负温条件下砌筑时，不浇水，适当加大砂浆稠度，一般控制在100-120mm，石块砌筑前表面不得有冰霜。采用抗冻浆砌筑。砂浆上墙温度不得低于+5℃。为保证砂浆温度上墙前应有和热水拌制，热水温度应大于60℃。在严冬砌筑时，每日砌筑后应覆盖阻燃保温被。13.2.2砼工程原材料：砂子、石子采用阻燃保温被覆盖。确保骨料清洁，不含冰、雪冻结构。砼拌制：加热拌和用水，以提高出机温度。水的加热温度应根据热工计算确定。搅拌时间应取常温搅拌的1.5倍。砼拌制填加早强防冻剂。砼浇注：冬期施工砼入模温度为+10℃。并做好砼的浇注记录和测温记录。增加制作同条件养护试块。砼养护：桥台、墩柱及桩头等部位的砼，采用阻燃保温被覆盖。13.2.3钢筋工程钢筋焊接搭设防风棚。砼浇注前钢筋表面不得列留冰雪等覆盖物。13.3农忙季节施工-47- 为保证农忙季节施工队伍的稳定，应合理组织选择劳动力，着重使用正式职工、合同工，减少民工数量。优先选用本公司注册的长期合作的有建制的民工劳务队，以解决农忙季节人员减少的问题。第十四章现场文明施工及环境保护措施文明施工目标：文明施工达到文明施工现场标准。14.1文明施工措施14.1.1施工现场主门悬挂历“五牌一图”即：施工管理人员名单及监督电话标牌、工程概况牌、安全生产牌、消防保卫牌、文明施工牌、现场总平面图，其中施工标牌应注明设计、监督理、施工单位名称、项目经理姓名、开竣工日期及监督电话。施工现场管理人员、作业人员有胸前分别佩载不同颜色的个人身份标卡，标卡标明人员姓名、照片、工种或职务及所属单位，同时统一穿戴不同颜色的工作服和安全帽，以示区别。14.1.2施工现场进行场地硬化工地大门内外通道、临时设施内地面，材料堆放场、加工场、停车场等要浇砼硬底，四周设置连续畅通的排水设施和沉淀池，防止污水、废水、泥浆直接或堵塞排水通道。其它地面铺砾石，随时保持施工现场场地的平坦整洁。14.1.3路面卫生、路况维护、地面卫生A出入工地的机动车辆在工地用高压水冲洗干净后，方允许上路行驶。B运载建筑垃圾、余泥与散件的车辆要加盖蓬布减少散落，车辆行驶路线应昼选择市场信息区外围路和避开居民点环境每感点，且派专人清扫路面，保持路面清洁卫生。14.1.4施工临时设施统一采用砌块砌体，锌铁瓦盖顶，内外墙批灰刷面或集装箱式活动房，建立文明、卫生防火责任制，厨房、厕所的设置应符合有关标准要求，所有临时设施要求明亮整洁，日常安排专人打扫，保持整洁干净。14.1.5工地文明卫生-47- 材料和设施，不得堆放在围外，应分类堆放整齐，散料要砌池围筑，材料要立杆设栏，块料要起堆管放，保证施工现场道路畅通，场容整洁。A落实除“四害”措施，严格控制“四害”孳生；临时设施配备纱门纱窗防苍蝇、蟑螂、蚊子进入，配备药剂，定时、定期投入，保持下水道排水沟畅通，室内整洁干净，无“四害”活动生存空间。B加强卫生检查宣传防疫，积极预防禽流感、“非典”等疫情的发生。C制定合理的地面交通组织措施，交通要道和道口设专人负责疏解交通，维护正常交通。D工程竣工后，即时拆除工地围栏及其他临时设施，并将工地及四周环境清洁整洁，做到工完料尽场地清。14.2环境保护措施A严格执行当地环保部门的有关规定，会同有关部门组织环境监测，调查和掌握环境状况，督促全体职工自觉做好环境保护工作，并接受业主和当地环保部门的监督指导。B实行环保目标责任制，把环保指标以责任书的形式层层分解到有关单位、个人，奖惩分明。14.3加强施工管理，实行文明施工的具体预防措施14.3.1空气污染的预防A按规定的进场道路和取土场进行作业，不乱挖乱弃，夏季天气炎热，水份蒸快，冬季气温干燥，相对温度小，施工时注重道路洒水养护，降低扬尘对环境的污染。B对易于引起粉尘的细料或散料予以遮盖或适当洒水，运输时用帆布、盖套及类似物遮盖，使灰尘公害减至最小程度。C加强设备的维护和保养，减少尾气排放对大气的污染。D禁止在施工现场焚烧油毡、橡胶等主生有互、有害烟尘和恶臭气体的物，这类废弃物集中堆放，并运送至当地环保部门指定地点。14.3.2防止水污染A雨季做好沟渠疏通，防止填料因雨水剥离冲入农田或河渠造成污染。-47- B工业废水和生活污水集中处理，不直接排放，在居住区，区内埋好污水管并引入居住区以外的积水坑，坑面加盖，让其自然渗漏。搅拌站、停车场设污水处理池，污水经沉淀净化符合国家二类水标准后排放。C施工期间，施工物料、沥青、水泥、油料的堆放严格管理，防止雨季将物料随雨水排放地表或水域造成污染。14.3.3防止噪声污染A在环境敏感区附近进行大噪声作业，如钻桩、搅拌、振捣作业、电锯、支、拆模板等应合理安排，尽量避开夜、午休时间施工。B严格控制人为噪声，限制汽车鸣笛，加强土方机械、运输车辆的维修保养，减少机械状况不良时产生的噪声。14.3.4水土流失和林木防护A未经监理工程师同意的弃土场，不随意弃土，未经同意的取土场，不任意取土，确保沿线植完好。B工程竣工后，认真清理沿线杂物，拆除临建，并将上述垃圾弃至监理工程师指定地点，清理结束后进行复耕还田。C对该工程进行施工区段划分，配齐满足施工要求设备，既减少来回搬迁，又减少了对环境的干扰。-47-'
