三层玻璃幕墙施工工法

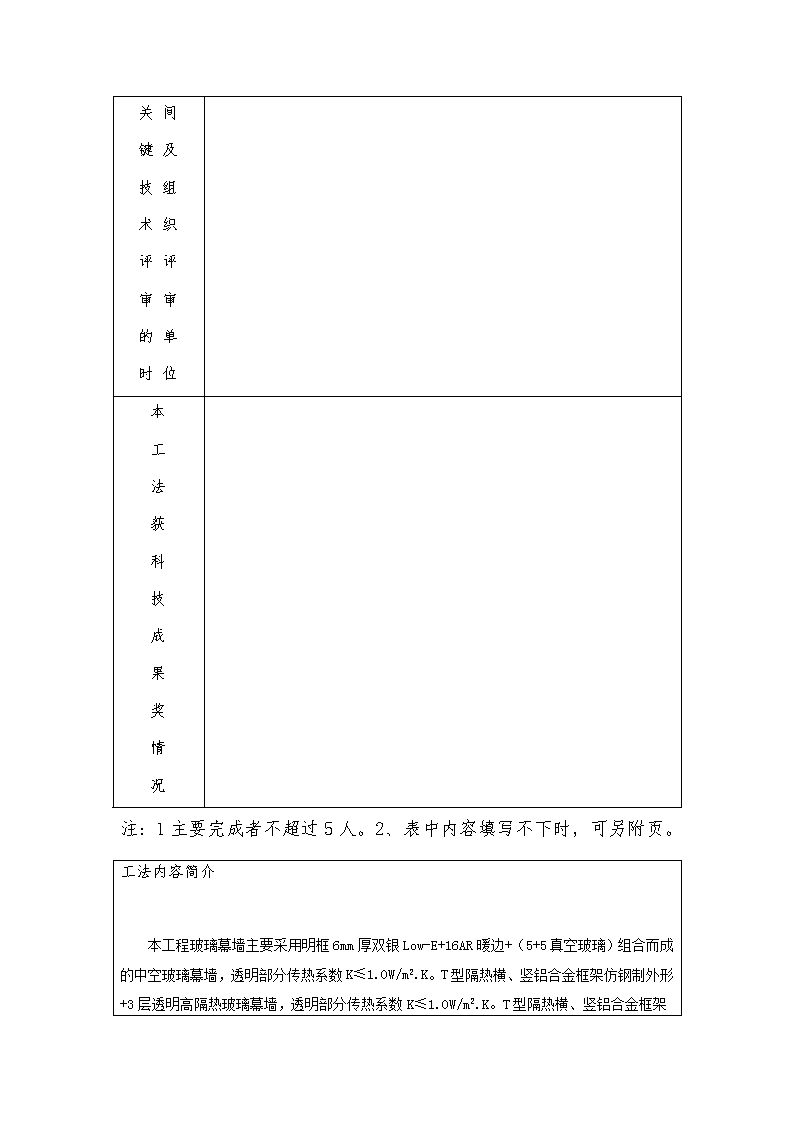

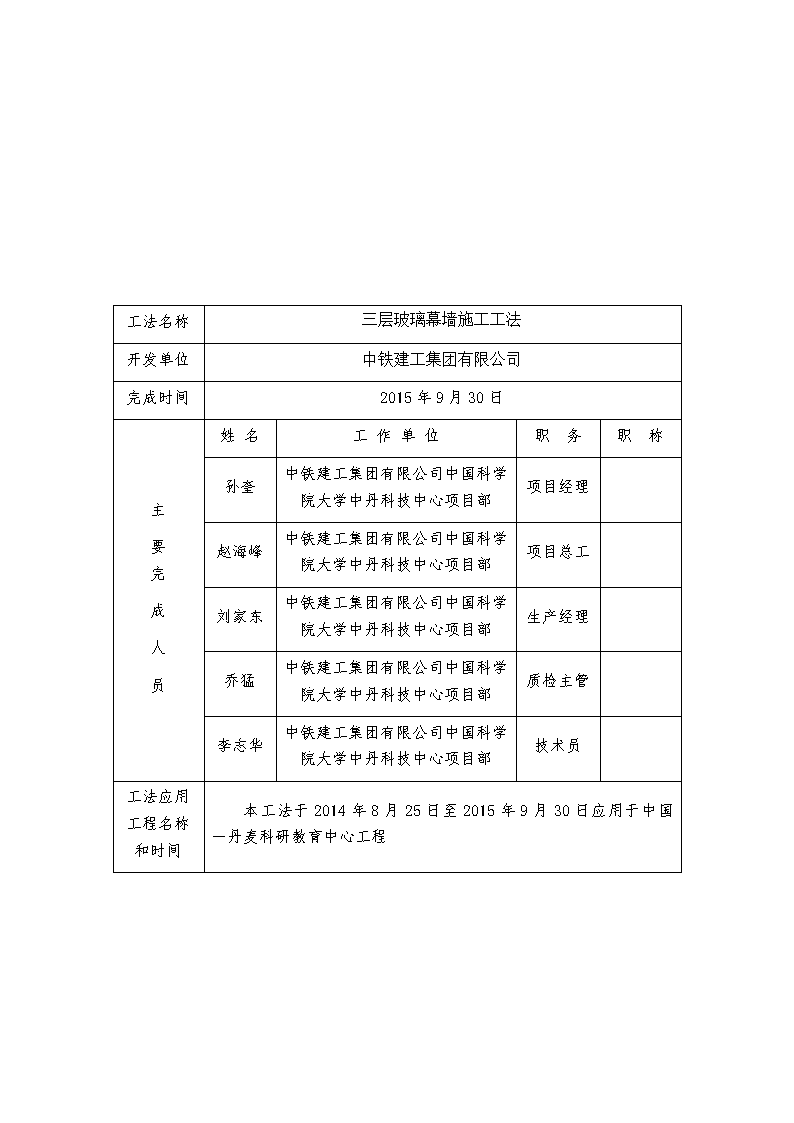

'附件二：中铁建工集团有限公司工法申报表（年度）工法名称三层玻璃幕墙施工工法申报单位中铁建工集团有限公司申报时间 工法名称三层玻璃幕墙施工工法开发单位中铁建工集团有限公司完成时间2015年9月30日主要完成人员姓名工作单位职务职称孙奎中铁建工集团有限公司中国科学院大学中丹科技中心项目部项目经理赵海峰中铁建工集团有限公司中国科学院大学中丹科技中心项目部项目总工刘家东中铁建工集团有限公司中国科学院大学中丹科技中心项目部生产经理乔猛中铁建工集团有限公司中国科学院大学中丹科技中心项目部质检主管李志华中铁建工集团有限公司中国科学院大学中丹科技中心项目部技术员工法应用工程名称和时间本工法于2014年8月25日至2015年9月30日应用于中国－丹麦科研教育中心工程 关间键及技组术织评评审审的单时位本工法获科技成果奖情况注：1主要完成者不超过5人。2、表中内容填写不下时，可另附页。工法内容简介本工程玻璃幕墙主要采用明框6mm厚双银Low-E+16AR暖边+（5+5真空玻璃）组合而成的中空玻璃幕墙，透明部分传热系数K≤1.0W/m2.K。T型隔热横、竖铝合金框架仿钢制外形+3层透明高隔热玻璃幕墙，透明部分传热系数K≤1.0W/m2 .K。T型隔热横、竖铝合金框架仿钢制外形+单层透明高隔热玻璃幕墙-Y型阴影盒，透明部分传热系数K≤1.0W/m2.K，阴影盒（不透明部分）传热系数K≤0.15W/m2.K（内填100mm厚CO2挤塑防火保温板）。T型隔热横、竖铝合金框架仿钢制外形+单层透明玻璃幕墙-Z型阴影盒，透明部分传热系数K≤1.0W/m2.K，阴影盒（不透明部分）传热系数K≤0.15W/m2.K。1）施工流程测量放线→连接件安装→主龙骨安装→次龙骨安装→层间封堵→安装玻璃→注胶及清洗→验收2）施工方法a）测量放线：本项目部将派测量人员进场以轴线作为基准线进行放线及校核现场结构及埋件尺寸，并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。①利用钢卷尺、经纬仪从原始轴线控制点、标高点引测辅助轴线。②利用经纬仪、测距仪对辅助轴线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面。③利用辅助轴线，依据纵向龙骨布置图，用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点，复核后标识于层面。④利用激光铅垂仪从标识点向上垂直引测至斜面层顶，校核后安装定位钢丝，利用经纬仪进行双向正交校核后固定。水平控制依据《玻璃幕墙施工技术规范》要求，其整幅水平标高偏差≤5mm。幕墙分格轴线的测量放线与主体结构的测量放线配合，对误差进行控制、分配、消化，不使其积累。每天定时校核，以确保幕墙的垂直及立柱位置的正确。⑤放线的顺序按土建方提供的轴线，经我方复测后上、下放钢线，用经纬仪校核其准确性。幕墙支座的水平放线每二个分格设一个固定支点，用水平仪检测其准确性，同样按中心放线方法放出主梁的进出位线。每层的支座位置，由水平仪检测，相邻支座水平误差应符合设计标准。b）连接件的安装 连接件安装的质量与否关系到幕墙安装质量的一个重要环节。该部分工作还应包含埋板的偏位处理，防雷的连接等。连接件与埋件是通过埋板专用螺栓与埋板连接。埋板偏差的需先按设计要求处理，无埋板需进行后埋处理，确保安全、经济又能满足相关规范要求。安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。c）主龙骨安装①立柱是通过螺栓与连接件连接固定。安装时，将竖骨料按节点图放入两连接件之间，在竖龙骨与两侧连接件相接触面粘贴防腐垫片，穿入连接螺栓，并按图示垫入平、弹垫，调平、拧紧螺丝。立柱之间连接采用插接件，完成竖骨料的安装，再进行整体调平（调平范围横向相邻不少于3根，竖向相邻不少于2根）。②相邻两主梁安装标高偏差不大于3mm，同层主梁最大标高偏差不大于5mm。③主梁找平、调整：主梁的垂直度可用吊锤控制，平面度由两根定位轴线之间所引的水平线控制。安装误差控制：标高：±3mm、前后：±2mm、左右：±3mm。该工程的主梁为每层楼一根，设两个点，主梁为吊装，上下主梁的连接用芯套，上下之间可自由伸缩。d）次龙骨安装：在进行横梁安装之前，横梁与竖龙骨间先粘贴柔性垫片，再通过横料角码采用不锈钢螺栓连接。横梁安装应注意平整并拧螺丝。骨架安装过程中跟进防雷的连接、防腐处理等，防腐处理采用无机富锌漆，刷两道，厚度不小于100μm。注意竖向位置有防雷要求的需做好电气连通，安装过程中必须作好检验记录，项目部及时做好内部验收、整改等工作，合格后组织报验，验收通过后方可转入下道工序。同一层角码安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。e）层间封堵防火不燃材料防火隔断是防止层间窜火窜烟而设计的，它的依据是建筑设计防火规范。本工程玻璃幕墙的窗槛墙在每层楼板外沿用耐火极限1小时，高度0.8m的不燃烧材料严密填实。f）防火岩棉安装 ①为满足幕墙的防火性能和保温节能的要求，必须考虑幕墙的防火和保温措施。防火除了安装防火隔断板外，还要在板内填塞100mm厚CO2挤塑防火保温板。②防火棉需要根据设计图纸要求的厚度以及现场实测的宽度尺寸进行裁切后，安装于防火钢板内，安装必须在晴天进行，并且可即时封闭，以免被雨水淋湿。③保温棉安装方法：保温棉应在板块安装的同时安装，以避免被水淋湿。g）玻璃安装①玻璃与立柱连接的安装工艺：立柱安装玻璃时，先在内侧安上铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。②玻璃安装应将尘土和污物擦拭干净。③玻璃与构件避免直接接触，玻璃四周与构件凹槽底保持一定空隙，每块玻璃下部不少于两块弹性定位垫块，垫块的宽度与槽口宽度相等，长度不小于100mm，玻璃两边嵌入量及空隙符合设计要求。④玻璃四周或竖向两边橡胶条按规定型号选用，镶嵌平整，橡胶条长度应比边框槽口长1.5%至2%，其断口留在四角，斜面断开后拼成预定的设计角度，并用粘结剂粘结牢固后，嵌入槽内。⑤玻璃幕墙四周与主体结构之间的缝隙，用防火保温材料填塞，内外表面用密封胶连接密封，保证接缝严密不漏水。⑥同平面的玻璃平整度要控制在3mm以内，嵌缝宽度误差也控制在2mm以内。h）耐候胶的嵌缝、封顶、封边：①当玻璃板材安装之后，就应进行密封处理及对墙边、幕墙顶部、底部等进行修边处理。本工程嵌缝胶采用硅酮耐侯密封胶。打密封耐候胶时应特别注意：②充分清洁板材间间隙，不应有水、油渍、灰尘等杂物，应充分清洁粘结面，加以干燥。可用二甲苯或甲基二丙酮作清洁剂。③为调整缝的深度，避免三边粘胶，缝内应满填聚氯乙稀发泡材料（小圆棒）。 ④打胶的厚度应在3.5mm与4.5mm之间，不能打的太薄或太厚。且胶体表面应平整、光滑，玻璃清洁无污物。封顶、封边、封底应牢固美观、不渗水，封顶的水应向里排。较深的密封口底部采用聚乙烯发泡材料填塞。关键技术及保密点（有专利权的，注册专利号）： 技术水平和技术难度（与国内外同类技术水平比较）：工法成熟可靠性说明（当工法应用工程少于3项时填写）工程应用情况及应用前景： 经济效益和社会效益：申报单位意见（签章）年月日主管 部门审核意见（签章）年月日集团工法审定委员会审定意见（签章）年月日'
