铝合金门窗招投标方案

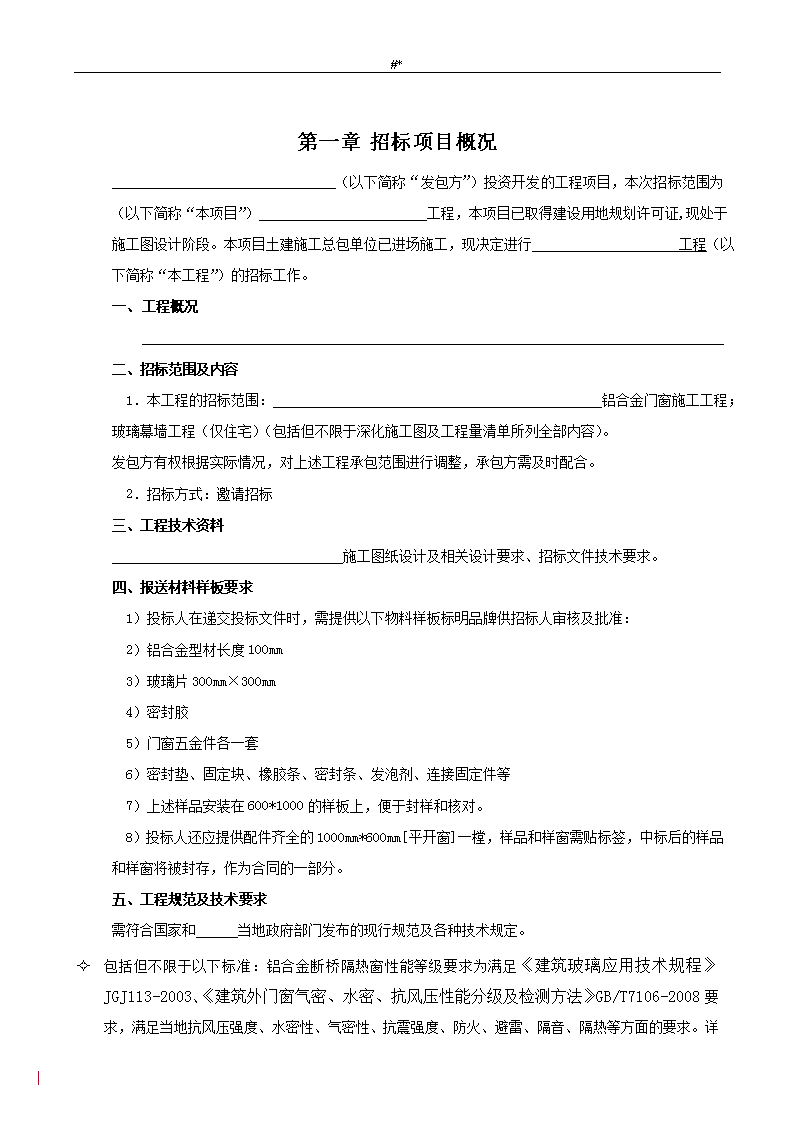

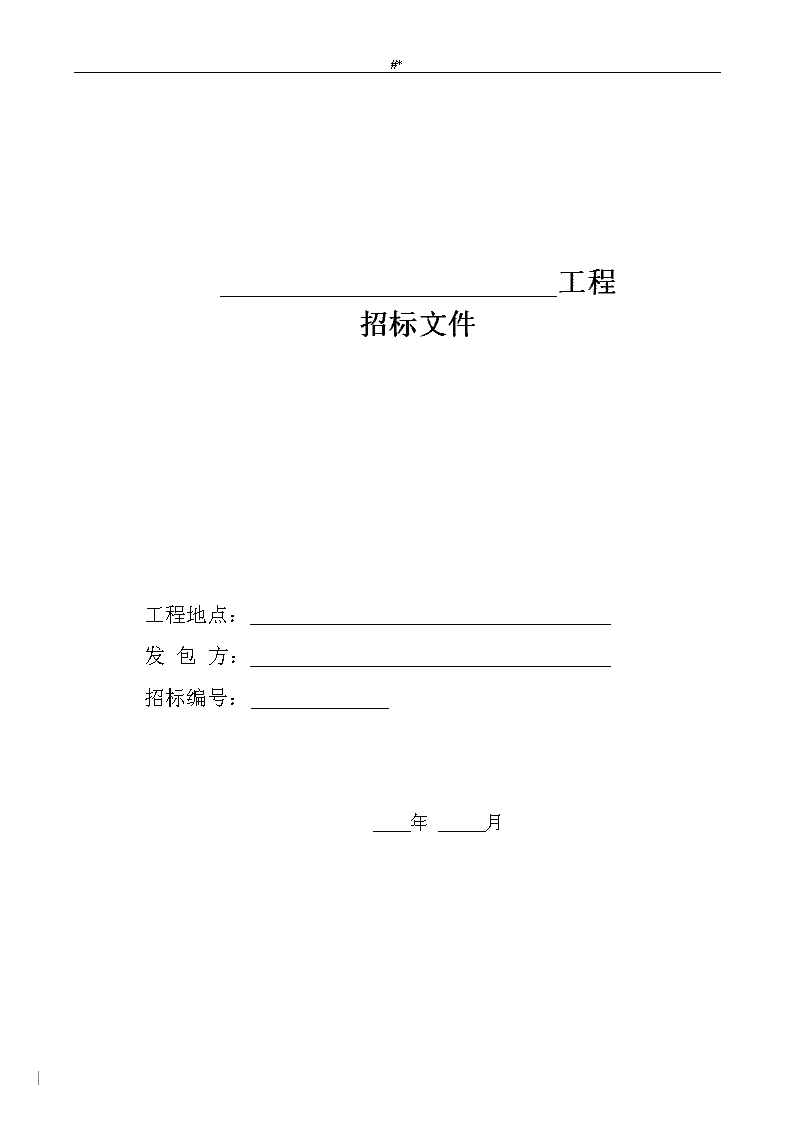

'#*工程招标文件工程地点：发包方：招标编号：年月 #*招标文件内容第一章招标项目概况第二章授予合同第三章技术标准及要求附件：附件1.投标函附件2.投标单位基本情况附件3.投标一览表附件4.工程量清单附件5.材料技术性能响应表附件6.商务条款偏离表附件7.投标承诺书 #*第一章招标项目概况（以下简称“发包方”）投资开发的工程项目，本次招标范围为（以下简称“本项目”）工程，本项目已取得建设用地规划许可证,现处于施工图设计阶段。本项目土建施工总包单位已进场施工，现决定进行工程（以下简称“本工程”）的招标工作。一、工程概况二、招标范围及内容1．本工程的招标范围：铝合金门窗施工工程；玻璃幕墙工程（仅住宅）（包括但不限于深化施工图及工程量清单所列全部内容）。发包方有权根据实际情况，对上述工程承包范围进行调整，承包方需及时配合。2．招标方式：邀请招标三、工程技术资料施工图纸设计及相关设计要求、招标文件技术要求。四、报送材料样板要求1）投标人在递交投标文件时，需提供以下物料样板标明品牌供招标人审核及批准：2）铝合金型材长度100mm3）玻璃片300mm×300mm4）密封胶5）门窗五金件各一套6）密封垫、固定块、橡胶条、密封条、发泡剂、连接固定件等7）上述样品安装在600*1000的样板上，便于封样和核对。8）投标人还应提供配件齐全的1000mm*600mm[平开窗]一樘，样品和样窗需贴标签，中标后的样品和样窗将被封存，作为合同的一部分。五、工程规范及技术要求需符合国家和当地政府部门发布的现行规范及各种技术规定。²包括但不限于以下标准：铝合金断桥隔热窗性能等级要求为满足《建筑玻璃应用技术规程》JGJ113-2003、《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008要求，满足当地抗风压强度、水密性、气密性、抗震强度、防火、避雷、隔音、隔热等方面的要求。 #*详见第三章技术要求。六、承包方式本项目采用综合单价包干方式，包括为完成所有施工内容、管理费、利润、及风险等一切费用。七、计价依据1．计价依据：为根据投标单位的实际成本加合理利润的市场综合价。2．投标单位如有其他报价优惠条件，请在报价中明确。八、投标须知1．投标单位需按发包方发放的招标资料及要求进行投标，发放的招标资料包括（文本一式一份）：①招标文件②本项目设计图纸（电子版）2、本工程计划于年月日开工，于年月日竣工，总工期天。具体开工日期以发包方通知的开工日期为准。3.发标时间：年月日下午14：00；4.回标截止时间：年月日上午11：30。5.回标地点：1.深圳：深圳市深南东路4003号世界金融中心A座38楼合约部①全部盖章的回标资料以扫描件电子版的形式及可编辑的Excel报价电子档各一份需以邮件形式报送至茂业集团合约部招标邮箱，邮箱地址：；联系电话：（此电话仅限于确认是否收到回标邮件）（并请在邮件主题写明：XXX单位投标XXX项目XXX标的投标邮件；如无正确邮件标题，无法按公司招投标规定开标，则视为弃标）；将盖章后回标纸质资料（正本一套）邮寄或派专人送至总部。2.:有限公司①将盖章后技术标及资质标纸质资料（正副本各一套）分别封装邮寄或派专人送至；联系电话：；6.投标保证金及招标文件费用：投标保证金：请于年月日前将投标保证金人民币：汇至下列帐户:账户：深圳茂业（集团）股份有限公司开户行：工行深圳分行黄贝支行账号：4000023719200003994上述投标保证金的归还原则为：若投标单位的施工方案及综合报价经发包方评审合理并中标，则此次投标保证金不予退还，将转为合同履约保证金的一部分；若投标单位的施工方案及综合报价经发包方 #*评审未获采纳，或因发包方原因未开标的，保证金无息返还，则上述投标保证金将凭：a.发包方确认的未中标通知书；b.投标单位的投标保证金缴纳凭证（发包方财务收据）；c.投标单位提供的办理退款人的法人委托书及提供的公司帐户（需加盖公司公章）；d.投标单位退还招标单位所提供的所有招标资料。由发包方于七个工作日内归还投标单位。上述投标保证金将不会计算银行利息。招标文件（含图纸）不收费。7.投标文件的组成：①商务标电子文档（盖章扫描件）一份及可编辑的Excel报价清单的电子表格一份；1.1投标函；（附件1）1.2投标报价汇总表；（附件2）1.3综合单价分析表；（附件3）1.4措施项目清单分析表；（附件4）1.5主要材料表；（附件5）1.6商务条款偏离表（附件6）；②技术标（正本一份，副本一份）及电子文档一份（光盘）；本工程的施工技术标，具体包括但不限于：a.详细深化设计图纸、计算书、施工组织设计方案，与其他施工单位（包括与甲供材料及设备供应商、施工总承包单位、消防、机电安装及室内装饰单位等）的交叉作业的合理安排等；b.项目部管理人员组织架构图及劳动力进场计划；c.工程进度计划（project、梦龙或其他计划软件编制）、进度保证措施、施工方法、技术措施及设备机械人员配置、安全文明保证措施等；d.特殊施工措施（如有）；e.质量安全保证体系、措施及承诺。f.冬、雨季特殊气候条件下的施工措施。③按附件7要求提供企业资质资料（正本一份，副本一份）及电子文档一份（光盘）；所有上述资料，均需按资质标、技术标分开以文件袋密封，密封处加盖骑缝章，即企业公章及法定代表人或其授权人签名，且密封袋需标注以下字样：“铝合金门窗施工工程投标书”“资质标/技术标”所有发包方发出的招标邀请函、招标文件、图纸、履约保证书、合同文件及工程量清单、招标答疑等资料均需在回标时一同交回发包方 #*，其中所有的招标文件、合同文件、履约保证书（回标时不必填写，但中标后需按此格式提交给发包方）、招标答疑将做为正式合同的组成部分。回标资料需按前述要求密封后提交给发包方（具体回标地点详见前述第5条规定），投标单位的回标时间为按发包方收到资料的时间计算。8.招标答疑及现场踏勘时间：本项目不安排答疑会，如有疑问，投标单位必须于年月日下午16：00前将盖章扫描件以邮件形式给到发包方（原件随后提供），邮箱号：同发标邮箱，有关答疑内容招标人将以电子邮件形式发至各投标人。所有未提前发出之疑问可能将不获发包方及时回复。投标单位须在提交投标文件前视察工地现场﹐并被视为对投标事宜构成影响的现场﹑邻近建筑物位置﹑性质及通道﹑工作空间等一切有关事项完全了解清楚。9．发包方联系人及联络方式：联系人：电话：（备注：请投标单位于传真前先电话联系发包方，以确保传真资料及时准确。）10．在招标文件上所示的回标时间前﹐除特别声明外﹐所有由发包方发出有关本工程招标事宜之文件﹑图纸或函件﹐均视为本招标文件的一部分。这些文件﹑图纸及函件均将会和本招标文件一并钉装成为合同文件。11.除以上招标文件之外﹐其它有关之参考文件﹑土建施工总承包合同、独立合同文件或招标文件﹑图纸及函件等﹐投标单位可于回标前与发包方预约前往发包方指定之办公室参阅。不论有否前往参阅﹐投标单位均被视为清楚了解该等文件/图纸内容。12.有关招标事宜的疑问﹐投标单位必须最迟在招标文件上所示的提交投标疑问的时间向发包方书面提出。只有由发包方向投标单位发出的书面答复才有效力﹐并成为招标文件的一部分。招标文件中任何错误若本应可按前述方法予以更正﹐而投标单位没有通知发包方而导致投标错误﹐发包方不承担责任。13.标函须以密封袋按招标邀请函说明加以标记，并按其中说明的时间及地点交回。14.除另有说明﹐投标单位不得擅自更改或涂擦招标资料内容。若有此等改动，投标可能不获考虑。15.投标单位必须经市建设局及有关部门审查合格认可为有能力承担同类工程的施工单位。同时投标单位必须负责并协调完成图纸内容通过竣工验收。16.投标单位应自行检查招标文件页数是否齐全。若有遗漏、重复或不清楚，须立刻通知发包方予以更正。17.投标单位须按招标文件的要求报价。投标若含有与招标文件不符的要求，可能不获接纳。如果有任何其它建议，可在回标时另外列明该等建议及其对工期及标价的影响。18.投标单位理解发包方不一定要接受最低的回标或收到的任何回标，发包方亦不会解释选择或否决任何回标的原因。 #*19.所有回标价均以人民币为单位，并且将不会因汇率的浮动而调整。20.投标单位应承担其编制与递交投标文件所涉及的一切费用﹐无论投标结果如何﹐发包方在任何情况下并无义务或责任承担这些费用。21.若在投标文件商务清单报价部分出现综合单价和汇总价不相符的部分，则发包方有权按两者较低部分价格执行；若汇总总价低于综合单价和工程量的乘积汇总价，则发包方将后者汇总价与前者所报总价价差在综合单价内扣除，由上述原因造成的一切经济损失概由投标单位自行承担。22.为了本次招标的公平、公正性，在发包方招标过程中，投标单位不得以任何理由直接或间接向发包方员工进行任何形式的馈赠（包括但不限于：红包、现金、礼金、礼品、赠品、样品、购物卡、娱乐票券，各种名义的回扣，给某个员工的特别折扣，投标单位付费的旅行、餐饮、娱乐、健身等形式）。否则，发包方有权立即终止其投标资格。同样，如发包方员工向投标单位提出任何索贿要求或在招标过程中泄标、邀请多家单位围标等，投标单位可以向发包方举报。举报受理电话：0755-25982222、25983652、25983679；传真：0755-25981387；举报受理邮箱：jbmail@maoye.cn;举报受理地址：深圳市深南东路4003号世界金融中心A座38楼茂业集团审计监察部，邮编：518001。 #*第二章授予合同4.1中标结果中标通知书经确认满足要求的中标单位，发展商将以书面形式向中标单位发出“中标通知书”。中标通知书是合同的一个组成部分；同时，发展商将会向其余投标单位发出书面的“未中标通知书”。4.2签订合同4.2.1中标单位在收到中标通知书30个工作日内，应按约定的时间、地点与发展商按照招标文件确定的事项签订合同。招标文件、中标方的投标文件及澄清文件等，均为签订合同的依据。4.2.2中标通知书对发展商和中标供应商均具有法律效力。中标通知书发出后，发展商改变中标结果的，或者中标供应商放弃中标项目的，应当依法承担法律责任。4.3授予合同时变更数量的权利发展商在授予合同时或合同履行过程中，有权对采购货物数量和服务予以增加或减少，但不得对单价（报价时有优惠率的应相应折算到单价上）或其它条款和条件做任何调整、改变。合同依法成立，当事人必须全面履行合同规定的义务，任何一方不得擅自变更或者解除合同。经双方当事人协商一致才能变更合同。 #*第三章技术要求第一部分投标要求投标要求包括：投标单位或其指定专业分包单位的要求，投标图纸的要求，施工组织方案的要求，项目管理班子的要求。1.1投标单位或其指定专业分包单位的要求1.1.1.投标单位或其指定专业分包单位的资质要求（a）必须具有国家权威机构颁发的资格证书，铝合金门窗工程投标单位或其指定专业分包单位的资质要求：必须执有国家质量监督总局颁发的铝合金门窗的生产许可证，此生产许可证同时必须保证在规定的有效期内。必须有国家建设部颁发的施工资质，同时施工资质允许的施工范围必须满足投标工程规模。（b）玻璃幕墙工程投标单位或其指定专业分包单位的资质要求必须执有国家质量监督总局颁发的幕墙生产许可证，而且生产许可证必须在规定的有效期内。除此之外，投标单位还必须有国家建设部颁发的建筑幕墙工程设计乙级和专业承包贰级证书。1.1.2.投标单位或其指定专业分包单位生产厂房和设备的要求应该有独立的生产厂房，并有生产成品相对应的生产流水线及相配套的机械化设备。（a）铝门窗生产厂房和设备的要求必须有和其生产规模或承接工程所相适应的材料堆放场地、生产加工场地和成品堆放场地。所有的场地都应该是封闭的，而不是露天的，临时堆放场地也应该有一定的维护措施，确保临时堆放的成品或材料不受雨水侵蚀。必须有若干条完整的生产流水线，流水线上的设备应包含（不限于）：铝型材双头切割机、单头切割机、多头钻床、仿形铣、组角机、机械冲床等机械设备，同时必须有专供铝窗组装的装配工作平台。（b）幕墙生产厂房和设备的要求至少必须有一个完整的幕墙生产流水线、一个恒温的打胶车间和幕墙半成品养护区，有和其生产规模或承接工程相适应的幕墙成品堆放场地。打胶应该是防尘的、恒温的，室内必须有温度计。生产单元幕墙的生产流水线至少必须包含（不限于）：数控加工中心，多头钻床，铝型材双头切割机，铣榫机，组角机，仿形铣，液压冲床，双组分打胶机等机械设备。1.1.3.投标单位或其指定专业分包单位的业绩要求至少必须有3年以上的门窗生产和安装的经验，有承接单体项目超过2万平方米门窗的工程业绩；在2年以内没有重大的质量事故。至少必须有5年以上的幕墙生产的经验；在2年以内没有重大的质量事故。 #*1.2施工组织设计、施工方案1.2.1施工组织设计的具体内容但不限于以下所列1.2.1.1施工概况1.2.1.2施工组织部署，含提供参与本项目的工作人员的资料及组织结构，包括姓名、职务、从业水平，以及主要人员的简历，其中主要人员须得到业主和建筑师认可；1.2.1.3主材选购和加工制作，包括玻璃、铝材、硅胶、胶条、五金件等的详细资料，还需提供这些材料的原产地或原产国，以及材料性能。(参见附录材料表附表中各项必须填写完整)；1.2.1.4主要施工方法及技术措施1.2.1.5施工进度初步计划1.2.1.6施工质量保证措施1.2.1.7施工现场管理措施1.2.1.8成品保护及相关保证措施1.2.1.9文明施工及环境保护措施1.2.1.10施工进度保证措施1.2.1.11幕墙.门窗三性试验及各种材料试验计划安排，包括测试类型、测试地点等1.2.1.12与其他单位如总包、监理、业主、精装修等专业的配合措施1.2.1.13工程保修1.2.1.14提供公司的近两年业绩（在建及类似工程）等情况；1.2.1.15提交分包商的名单(由业主和建筑师决定是否采用)；1.2.1.16提交手头的工作量清单以及概要说明对该项目的把握能力；1.2.1.17提交与投标文件有出入的清单；1.2.1.18劳动力安排1.2.1.19劳动力的安排是指整个现场安装的过程中劳动人员的安排，包括正常施工阶段的劳力安排和非常施工阶段的劳力安排。1.2.2施工方案的要求施工方案反映了投标单位或其指定专业分包单位对整个工程的理解程度，是投标单位组织能力的充分体现，一个完整的施工组织方案必须保证（但不限于）以下几个方面的内容：材料准备、产品加工、成品堆放、各阶段的施工周期、施工协调、劳动力的安排、产品质量保证措施、安全施工、性能测试等。在投标单位提交的施工组织方案中应对上述各因素有详细的描述和安排。9材料准备材料准备是指工程中所需涉及的主要材料的准备周期，主材包括：铝型材、玻璃、石材和铝板等，准备周期是从备料、开模开始，直到材料送到施工所在地所需的时间。 #*9产品加工产品加工是指门窗和幕墙在工厂内的加工组织安排，包括加工周期，加工阶段的质量保证措施，加工成品的包装。10成品堆放成品堆放是指幕墙和铝门窗产品到工地现场后的堆放形式、堆放时间和堆放场地的维护措施，整个产品的堆放计划必须包括：产品卸货地的堆放、在总包指定仓库内的堆放、运输临时通道内的堆放和楼层安装处的堆放。11施工周期施工安排是指幕墙和铝门窗、栏杆等现场安装阶段的各项工作各时间节点的安排，有关的主要节点包括预埋件的安置和检查、框料安装、扇料安装、玻璃安装、密封清理、脚手架拆除等，在施工周期中必须详细描述各阶段的施工时间，同时标明各工序间的衔接和交叉时间，根据现场施工需要或工程进度要求，雇主将以工作指示函件的方式告知乙方，雇主发出的工作指示函件将成为合同附属条款，乙方必须无条件满足雇主在工期内的工程进度要求，若乙方在接受到工作指示函件后一个工作日内未提出异议且未达到雇主进度和质量要求，雇主有权对乙方处以每次1万元以下的经济索赔或处罚。12施工协调施工协调是指现场施工阶段和其他施工承包商之间的协调和配合工作，其中包括配合总包单位按时完成各作业面的施工，按计划及时提供内装修单位所需的工作场地，协助机电分包单位的管线开洞和灯光布线工作。13产品质量保证措施产品的质量保证措施包括工厂阶段的质量控制和工地安装的质量控制，在整个质量保证系统中必须明确抽查项目和必查项目的范围，及相应的检查次数。14性能测试性能测试是指门窗产品和幕墙系统按国家和地方规定所必须进行的各类测试，在施工组织方案中应明确测试的种类、测试地点和时间安排、测试所遵循标准。常规项目以国标为准，特殊项目按需要遵循除国标以外的标准（如美标或香港标准等）。1.3项目管理班子的要求1.3.1.项目管理班子的组织构架项目管理班子是指直接参与该项目管理的主要领导成员，其整个组织构架包括以下方面的人员：项目经理，主设计师，现场施工员，质量管理员，专业安全员，材料员，资料员。1.3.2.项目经理的要求 #*项目经理是整个项目保证体系的关键人物，无特殊原因，在投标时申报的项目经理不能随意更换，若中标后未经甲方同意擅自更换标书中确定的项目管理人员，雇主将处以每更换一人10万元的经济索赔和处罚。根据不同的工程规模和特点对项目经理有不同的要求。13门窗工程项目经理的要求：至少执有二级项目经理证书，熟悉门窗安装工艺，具有独立承担项目管理的能力；14玻璃幕墙工程项目经理的要求：执有二级项目经理证书，熟悉幕墙安装工艺，了解各类幕墙性能测试的基本要素，具有独立承担项目管理的能力；1.3.1.主设计师的要求主设计师是整个项目保证体系的主要人物，主设计师应负责整个项目的总体设计和关键节点的设计，并审核所有的设计图纸。a）门窗工程主设计师的要求：大学本科，从事门窗设计工作3年以上，熟悉门窗设计规范和性能测试要求；b）玻璃幕墙工程主设计师的要求：大学本科，从事幕墙设计3年以上，熟悉幕墙设计规范，了解幕墙性能测试要求，具有一定的结构设计方面的知识；1.4竣工资料的要求工程竣工前，投标单位或其指定专业分包单位应提供完整、正确的竣工资料，包括竣工图纸资料、各类检验和检测报告、工程记录数据和维护保养手册。1.4.1竣工图纸资料竣工图纸资料包括：施工图、结构计算书、设计说明、设计变更、建筑设计单位对工程设计的确认文件及其他设计文件。幕墙工程的施工图和结构计算书必须盖有国家建委颁发的专用设计章，同时还应该有审图专业单位的评审意见书。设计变更必须有建筑师或甲方工程师的签字。1.4.2检验和检测报告承包商提供的检验和检测报告应包括：11各类材料、五金配件的产品合格证书、性能测试报告、进场验收记录和复验报告。12门窗或幕墙的抗风压性能、空气渗透性能、雨水渗透性能及平面变形性能（幕墙）检测报告。13后置埋件的现场拉拔强度检测报告。14幕墙工程所用的硅酮结构胶应有国家指定检测机构出具的硅酮结构胶和附着材料的相容性报告；进口硅酮结构胶必须有商检证；石材幕墙所用的胶应有耐污染性试验报告。15经过地方质检站及相关部门验收的合格证明1.4.3工程记录数据工程记录数据包括：工程质量自检记录、隐蔽工程验收记录、防雷装置测试记录、现场淋水试验记录、结构胶剥离试验记录以及其他相关的施工记录。1.4.4维护保养手册 #*维护保养手册以下几个组成部分：工程竣工后承包商售后服务的范围、门窗正常使用方法和相关的注意事项、外墙的清洗方式、备品备件的调换。第二部分用料要求用料要求是指铝合金门窗和幕墙工程中所使用的主要材料所做的规定，这些主材包括：铝型材、玻璃、密封材料和五金配件及金属网架等。主材选购和加工制作，包括玻璃、铝材、硅胶、胶条、五金件等的详细资料，还需提供这些材料的原产地或原产国，以及材料性能。投标单位或其指定专业分包单位根据建筑设计的要求，结合国家和行业的规则规范以及项目所在地的特殊规定，对回标的材料按指定的格式申报（见附件一所示）。2.1铝型材：型材选用选用55系列（根据型材品牌不同选定,型号6603，T5状态）隔热型材，局部大窗采用60、57系列隔热型材，坚美、凤铝或同类品质的品牌铝型材材质标准符合《铝合金建筑型材》GB/T5237.1-2000中的要求；铝型材表面涂层采用粉沫喷涂，涂层厚度≥75μm，符合《铝合金建筑型材》GB/T5237.4-2000中的规定，颜色见样板。型材壁厚：幕墙型材壁厚应符合《玻璃幕墙工程技术规范JGJ102》的要求，其中受力杆件壁厚≥3.0mm；铝合金窗型材的主受力杆件壁厚≥1.4mm；铝合金门型材的主受力杆件壁厚≥2.0mm。2.2玻璃：采用南玻、皮尔金顿、信义玻璃或同等品质的玻璃1）玻璃的使用：（a）中空玻璃采用6+12A+6Low-e玻璃，；（b）窗户底框玻璃及单块玻璃面积大于1.5m2为双钢化玻璃；（c）长度大于等于2.4m的玻璃采用6+1.14PVB+6LOW-E+12A+6夹胶钢化玻璃。（d）具体详见图纸；2.2.2中空玻璃：（a）中空玻璃厚度的要求：外片玻璃的厚度应不小于6mm，内片玻璃的厚度应不小于6mm，玻璃厚度按设计计算书而定；中空层为12mm，中空玻璃的K值≤3.0（W/m2.K）（b）中空玻璃铝空条的要求：使用于门窗的玻璃采用拼接型铝中空条（拼接部位做好密封）；使用于幕墙的玻璃采用可折弯的铝中空条；（c）中空玻璃密封的要求：使用丁基胶、聚硫胶双道密封；铝中空条的分子筛其饱和度不少于70%；22夹胶玻璃：（a）应用胶片胶合的夹胶玻璃，严禁用湿法施工法；（b）平玻璃用1.14厚的胶片；23玻璃深加工厂家：（a） #*玻璃深加工厂必须有一定的生产规模和完整的生产流水线，工厂的设备至少必须包括：自动中空合片生产线、钢化生产线（含弯钢化）、夹胶玻璃生产线（干法施工）、双边玻璃磨边机、单边玻璃磨边机、铝条折弯机、自动分子筛填充机等设备；（a）Low—E的钢化必须在有强制对流的钢化生产线上进行；（b）玻璃深加工厂必须经过业主（项目部和集团技术部）的考察通过后才能确定；2.3密封材料2.3.1结构胶：选用广州白云同等品牌国产优质硅酮结构密封胶（a）结构胶必须用中性硅酮结构胶；（b）同一个工程中应采用同一品牌的单组分或双组分的硅酮结构胶；2.3.2密封胶1.幕墙密封胶用中性硅酮密封胶；2.铝合金门窗采用国产优质中性硅酮密封胶；或另注明提供相同质量等级的胶；2.3.3密封胶条2.密封胶条应为挤出成型的橡胶制品，材质为三元乙丙橡胶、氯丁橡胶、硅酮橡胶；3.氯丁橡胶的密封条不能用于室内面；2.4五金零件：门窗五金件采用坚朗、国强或杨氏立兴五金配件2.4.1螺栓和螺钉所有外露的螺钉均为不锈钢材质，室内部分材质为304，室外部分材质为316。非外露的螺钉可以用镀锌螺钉；无论是铝合金龙骨还是钢龙骨，用于上墙钢件上的螺栓都应该是不锈钢材质，数量不得少于2个；上墙钢件上有长腰孔的还应该配厚度为3mm的镀锌方垫片，而不是用普通的垫片；2.4.2撑铰链8滑撑铰链必须是不锈钢（材质304），使用寿命3万次以上，规格按开启扇的大小而定（最小为12”）；9滑撑铰链底板厚度不得小于2mm；10用于高层开启扇上的滑撑铰链必须有限位装置，通常角度定为30º，或使开启扇的边框离固定扇距离为300mm；11幕墙窗的开启高度超过1000mm必须配支撑系统；2.4.3执手和多点锁（a）执手的外形、颜色、表面处理方式根据建筑设计的要求；（b）窗扇高度大于1200mm的平开窗用2点锁或联动执手（按楼盘定位）；（c）窗扇高度大于1200mm，且宽度大于800mm的平开窗用多点锁，锁点的数量根据窗扇的规格而定（最少为4点）；2.4.4挂件 #*挂件可以采用不锈钢或铝合金型材，不锈钢的壁厚必须大于3mm，铝型材的壁厚必须大于4.5mm2.4.5玻璃抓接件采用316不锈钢材质第三部分检验标准检验标准是整个门窗和幕墙生产制作和安装过程中应该遵循的标准，分门窗和幕墙二个部分。在执行本标准时必须符合以下要求：国家现有的法规和规范，项目所在地的法规和规范，行业其他的相关标准。这些规范和下述各标准有不一致的地方，以较严格的要求为准。门窗的检验标准3.1.1.门窗的制作标准门窗的制作标准是指在专业加工厂中加工门窗时所必须遵循的准则，包括对材料的要求、加工工艺的要求、包装要求和构件组装的要求，具体分以下几个方面：1）所有门窗都必须在有专业加工设备的工厂内加工组装成品；2）在常规情况下，平开窗的窗扇须和窗框组装成一体；3）门窗的表面必须用保护胶带进行有效的保护，窗的四角须有一定的保护措施；4）窗的四角拼接必须用加强板以保证窗有一定的刚度，防止在搬运和安装时窗的变形；窗的中梃必须用机械固定的方式使窗有足够的强度；5）安装门窗的开启零件必须用不锈钢螺钉，严禁使用铆钉。门窗的铰链安装时，如是采用自攻螺钉直接固定在铝型材上，此处铝型材的壁厚必须大于2mm（30层以上的窗壁厚必须大于2.5mm）；型材的壁厚达不到要求时必须用内衬加强板或用螺栓螺母来固定；6）门窗的密闭条在拼接时须用粘接剂粘接，防止热胀冷缩而产生的变形；7）窗角和中梃处在组装时就必须用密封胶加以密封，或用耐腐蚀的填充材料使连接部位密封、防水；8）门窗开启扇部位下端的两侧都必须有排水槽，排水槽相距立柱或边框的距离不得大于50mm，排水槽的宽度应大于15mm。槽应在工厂内用机械加工的方式完成，不允许在安装现场用切割和钻孔的方式加工。3.1.2.门窗的安装要求门窗的安装要求是指对工地现场安装所提出的要求，也是现场施工质量检查的重点所在，主要内容包括以下几个方面：9门窗安装前，应对门窗洞口尺寸进行检验；10门窗安装应采用预留洞口的方法施工，不得采用边安装边砌口或先安装后砌口的方法施工；11门窗安装使用的铁件壁厚不得小于1.5mm，且表面必须经过热镀锌处理；12每个门窗的铁件在安装时必须有二个固定点，可以用膨胀螺栓或射钉来固定，为了防止结构“ #*爆边”。膨胀螺栓或射钉固定时和土建结构边缘的距离应该大于70mm。9窗的铁件固定需要用焊接的方式时，必须做好对窗框的保护工作，严禁焊接的电火花沾溅到铝窗的表面；10门窗和墙体之间的缝隙处采用发泡剂填充，且必须填充饱满；门窗和墙体之间的间隙不得大于40mm，如结构偏差过大时应先做结构偏差修正再填充发泡剂；11门窗四周的粉刷时应留出6×6mm左右的间隙，待粉刷干固后在此间隙上打密封胶，使窗有良好的防水性能；12门窗扇必须安装牢固，并开启灵活、关闭严密，无倒翘。窗扇的铰链部位应放置少量的润滑油，以保证开启的轻巧；13玻璃室外部分须用密封胶密封；室内部分可以用胶条，但密封胶条应安装完好，不得有脱槽和脱落现象；14所有的拼窗螺钉和固定铰链的螺钉的表面都必须涂密封胶。3.1.1.铝门窗的性能要求及性能试验以下所列的各项指标是铝合金门窗所必须达到的最基本要求，各项目在实施过程中可按建筑设计所定的标准以及国家、地方的有关的规范和规则，制定铝合金门窗的性能等级和测试方式。一、铝窗在安装以前，必须完成铝窗的三性试验测试；二、送三性试验的样窗应该取该项目中规格最大的门窗。试验前必须对样窗有明确的记录，试验后应该对样窗进行封样（为现场安装的窗提供检验的标准）；三、做风压强度性能试验时的风压取值应按该工程的设计计算书中窗承受的最大值，并必须有相应的变形数据记录，通过该数据计算主要受力杆件的挠度须在国家规定的范围之内；四、平开窗的空气渗透性能：0.5（m3/m.h）＜气密性≤1.5（m3/m.h）；五、平开窗的雨水渗透性能：250Pa≤水密性＜350Pa；3.1.2.检验和验收标准（a）铝门窗产品的验收标准3.4门窗产品必须有一定的检验数量，每100樘门窗为一个检验批，数量不足100樘也应为一个检验批。每批的检验数量不少于5樘。每批门窗产品出厂时必须有检验合格证。3.5门窗产品的检验一般情况下应该在门窗加工的工厂内进行，有监理和业主工程师（或业主的专业顾问）负责检验工作；如承包商和施工现场不是同一城市，则可以在门窗产品进场后验收。3.6检验的合格率应该为100%。（b）铝门窗的安装验收标准a) #*承包商的安装人员必须对每樘门窗安装质量进行自验，并作好相应的记录。自验记录包括被检门窗的位置、门窗安装的水平度和垂直度、门窗对角线的偏差值以及铁件安装的牢固度等主要的数据。a)检验门窗安装质量的各类允许偏差值按《建筑装饰装修工程质量验收规范》中的规定b)现场监理所验收的门窗安装数量为总数的10%，合格率为100%。c)门窗的窗框和副框的安装必须牢固，射钉、膨胀螺钉、焊接必须是牢固的。d)门窗玻璃上的所注的密封胶必须是饱满的、连续的，同时宽度和深度都应符合设计图纸中的要求。e)门窗的表面应洁净、平整、色泽一致，无锈蚀。室内面无划痕、碰伤。f)推拉门窗在开启时应平稳，轻便，门扇的开关力不大于100N。g)平开窗的启闭力不得大于50N。3.2幕墙检验标准4幕墙的加工制作标准幕墙的加工制作标准是指在专业加工厂中时所必须遵循的准则，包括对材料的要求、施工工艺的要求、加工厂房和设备的要求，具体分以下几个方面：1幕墙在制作前，应对建筑物的设计施工图进行核对，并应对已建的建筑物进行复测，按实测结果调整幕墙图纸中的偏差，经设计单位同意后方可加工组装；2加工幕墙构件所采用的设备、机具应满足幕墙构件加工精度要求，其量具应定期进行计量认证；3单元式幕墙的单元组件、隐框幕墙的装配组件均应在工厂加工组装。板块的组装应该在专用的工作台或生产流水线上进行，玻璃打胶前必须和铝框有可靠的黏结，防止板块搬动时玻璃的移动；4采用硅酮结构密封胶粘结固定构件时，应在洁净、通风的室内进行注胶，且环境温度、湿度条件应符合结构胶产品的规定；5结构胶的注胶宽度和厚度应符合设计要求；幕墙板块每生产1000m2应该做结构胶的割胶试验，以检查打胶的质量。割胶试验可以由胶的供应商派技术人员到加工厂做；6除全玻幕墙外，不应在现场打注硅酮结构密封胶；全玻璃幕墙也应做结构胶的割胶试验；7采用硅酮结构密封胶粘结板块时，不应使结构胶长期处于单独受力状态。隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应小于2mm；5幕墙的安装要求3.2.1.安装幕墙的主体结构，应符合有关结构施工质量验收规范的要求；3.2.2.幕墙的安装施工应单独编制施工组织设计；3.2.3.由于主体结构施工偏差而妨碍幕墙施工安装时，应会同业主和土建承建商采取相应措施，并在幕墙安装前实施；3.2.4.进场安装的幕墙构件及附件的材料品种、规格、色泽和性能，应符合设计要求；和结构主体连接的钢件通常情况下用成型角钢制作，不得用折弯钢板加工；3.2.5. #*幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；预埋件位置偏差不应大于20mm；3.2.1.构件上有长腰孔的地方必须用厚度为3mm的镀锌方垫片，方垫片在安装调节完毕后应和连接件焊接成一体，防止受重力或风压作用时产生位移；3.2.2.钢件焊接时应该控制焊机的电流量，避免焊接过火的现象；幕墙钢构件施焊后，其表面应采取有效的防腐措施；3.2.3.各种连接件、紧固件的螺栓应有防松动措施；3.2.4.幕墙分格轴线的测量应与主体结构测量相配合，其偏差应及时调整，不得积累；3.2.5.幕墙立柱安装轴线偏差不应大于2mm；相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱固定点的距离偏差不应大于2mm。立柱安装就位、调整后应及时紧固；3.2.6.同一根横梁两端或相邻两根横梁的水平标高偏差不应大于1mm。当安装完成一层高度时，应及时进行检查、校正和固定；3.2.7.幕墙用橡胶条应按规定型号选用，其长度宜比边框内槽口长1.5%~2%；橡胶条在拼接时应采用粘结剂粘结牢固；单元式幕墙竖向的密封胶条应采用有效的固定方式，以防止安装时脱落；3.2.3幕墙的性能和检测要求一、幕墙在安装以前必须完成幕墙的性能检测；二、幕墙性能检测项目，应包括抗风压性能、气密性能、水密性能以及平面内变形性能，必要时可增加其他性能检测；三、幕墙工程应对下列材料及其性能指标进行复验：l铝塑复合板的剥离强度。l铝单板的弯曲度；四、幕墙的抗风压、气密、水密、保温、隔声等性能分级，应符合现行国家标准《建筑幕墙物理性能分级》GB/T15225的规定；五、送性能检测的单元样板幕墙应该包含该项目中分格最大的幕墙部分。试验前必须对样板幕墙有明确的记录，试验后应该对样板幕墙进行封样（为现场安装的幕墙提供检验的标准）；六、幕墙抗风压性能应满足在风荷载标准值作用下，其变形不超过规定值，并且不发生任何损坏；七、幕墙的性能检测，应有国家认可的检测机构实施。检测试件的材质、构造、安装施工方法应与实际工程相同。3.2.4幕墙的检验和验收标准（a）幕墙工程验收前应将其表面清洗、擦拭干净。（b）幕墙工程验收时应检查下列文件和记录：6幕墙工程的施工图、结构计算书、设计说明及其他设计文件。 #*6幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。7进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告。8幕墙的抗风压性能、空气渗透性能、雨水渗漏性能以及平面变形性能检测报告。9打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录。10防雷装置测试记录。11隐蔽工程验收记录。（a）幕墙工程质量检验应进行观感检验和抽样检验，并应按下列规定划分检验批，每幅幕墙均应检验。l相同设计、材料、工艺和施工条件的幕墙工程每500~1000平方米为一个检验批，不足500平方米应划分为一个检验批。每个检验批每100平方米应至少抽查一处，每处不得少于10平方米。l同一单位工程的不连续的幕墙工程应单独划分检验批。l对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程的规模，宜由监理单位、建设单位和施工单位协商确定。3.2.6金属百叶：型材选用38系列百叶窗型材，百叶窗型材表面均为粉末喷涂，提供成品样品备注：1、窗厂必须安装窗时做好防雷接地。　　　2、窗厂投标中需含窗下栏杆。 #*附件1.投标函致：有限公司根据贵司为项目招标文件(招标编号为)，签字代表（全名、职务）经正式授权并代表投标单位（投标单位名称、地址），严格提交按招标文件所要求的文件内容正本1份，副本1份。据此函，签字人兹同意如下：（1）在视察上述工程工地及细阅上述工程的招标文件后，我司愿意按投标报价清单中综合单价签订合同，此次投标总价为RMB；大写：人民币。此综合价格包含所有本次任务内的工作内容所需费用,并包含所有措施费、管理费、劳动保险费、税金、利润等。（2）我们保证在日历天内(包括星期六、日及假期)或按合同而延长的时间内完成上述工程。（3）我司承担根据招标资料的规定，完成合同的责任和义务。我司已详细审查了全部“招标资料”，包括招标资料修改书及招标答疑文件（如果有的话），以及全部参考资料和有关附件，我司完全理解并在报价中已充分考虑了上述所有文件及现场实际情况的因素。（4）我司同意本投标在截止投标后3个月的有效期内，对我司有约束力，发包方可在有效期内予以接纳。（5）我司承诺，若我司投标被发包方接纳后，将会按合同约定与施工总承包单位签订《现场施工协调管理规定协议》。（6）本投标在有效期内由发包方接纳后，便成为有效合同，对我司有约束力，直至我司与发包方签署正式合同为止。（7）投标人须于发标人指定时间及地点签署正式合同.（8）发标人向投标人发出中标通知书后,即成为有效合同,如投标人违反,发标人有权扣除其保证金做为赔偿,并有权撤回中标通知书.并有权进一步索赔.（9）我司同意如果在开标后规定的投标有效期内撤回投标，我司的投标保证金可被贵方没收。（10）我司同意在本投标获发包方接纳后七天内提交履约保证书，并同意向发包方提供发包方可能要求的与本投标有关的任何证据或资料。（11）我司同意发包方不一定接纳最低的回标或收到的任何回标，亦不会解释选择或否决任何回标的原因。（以下无正文） #*附件1.（续）与本投标有关的正式通信地址为：投标单位名称：单位公章：投标单位代表姓名、职务（印刷体）：法定代表人或委托授权人（签字或盖章）：地址：邮编：电话：传真：日期： #*附件2:投标单位基本情况：（以下请投标单位自行列表填写，人员和项目可根据实际情况增加，但项目不得减少或更改）1.法定代表人、本工程的项目负责人及主要人员基本情况一览表：姓名现在的职务学历/职称在施工方面的经历及经验参与的工程项目分别在各项目中的职务、作用及评价2.公司在过去五年中完成与本次拟建项目类似项目一览表：项目名称工程地址开始～完成时间发包方名称/联系方式监理名称/联系方式建筑面积/合同金额施工项目负责人名字/联系方式完成情况(有无获得表彰)3.公司目前正在市或周边地区进行项目一览表：项目名称地址开始～计划完成时间发包方名称/联系方式监理名称/联系方式建筑面积/合同金额施工项目负责人名字/联系方式工程进展现状4.企业需提交的其它资料（所有复印件资料必须加盖公司公章）：（1）营业执照复印件（2）资质证书复印件（3）合法税务登记证明（4）银行资信证明（近三年）（5）法定代表人证明书（6）安全生产许可证复印件（7）近三年在市或省无安全、质量事故证明原件（需由当地建设局盖章出具）（8）各种质量体系认证文件、质量及安全获奖证书复印件（9）拟派驻本工程的施工项目经理的《项目经理证》复印件；（10）常驻市或省内施工管理机构简况（11）联系本次投标及议标人的法定代表人委托书及联系方式（12）其它企业认为评估资质及投标资格增加的相关资料 #*附件3：投标一览表投标单位名称（公章）：报价单位：元人民币项目名称投标总价质量交货期/施工期备注注：1)完工期以日历天为单位，包括法定节假日。2)投标报价应包括：投标单位完成本项目所发生的所有费用即材料(含辅料)、标准配置、备品备件、包装费、运输、保险费、装卸费、技术指导及培训费、安装费、调试费、验收检验费、售后服务费、税金等其它一切可能发生的费用。3)发展商拒绝接受投标单位提供可选择的报价。如有推荐方案请书写投标声明，但推荐方案将不会列入评委会评标的内容。4)投标单位认为应当包括而没有相应档目的费用，请列在备注一栏。5)投标单位认为应当说明的其他情况，请在备注栏内说明。法定代表人或委托授权人签名：日期：年月日 #*附件4工程量清单（见清单附件） #*附件5：技术性能响应表投标单位名称（公章）：序号材料（含辅料）名称品牌/规格型号招标技术要求(规格、型号及配置等)投标技术性能(规格、型号及配置等)偏离内容及其说明（投标单位必须严格按照招标文件第2.12款（技术要求及参数）每一条要求，逐条对照招标文件按顺序填写，逐条响应。填写不足、不详或不实将导致废标。）法定代表人或委托授权人签名： 日期：年月日 #*附件6：商务条款偏离表投标单位名称（公章）：招标文件条目号招标文件商务条款投标文件商务条款说明（投标人必须严格按照此表格，逐条对照标书填写；填写不足、不详或不实将导致废标。）法定代表人或委托授权人签名：日期：年月日附件7： #*投标承诺书致：本公司郑重承诺，所有本公司填报的全部资料内容及所附资料均真实无误，并同意贵司采取其他任何方式调查验证，本公司确认承担因资料失实而产生的所有责任；同时，本公司亦郑重承诺将不会对第三方泄漏贵司拟建项目的任何信息。公司名称（加盖公章）：　　　　　　　　　　　授权代表签字：　　　　　　　　　　　填写日期：　　　　　　年　　月　　日'
