止水螺杆工程量计算书

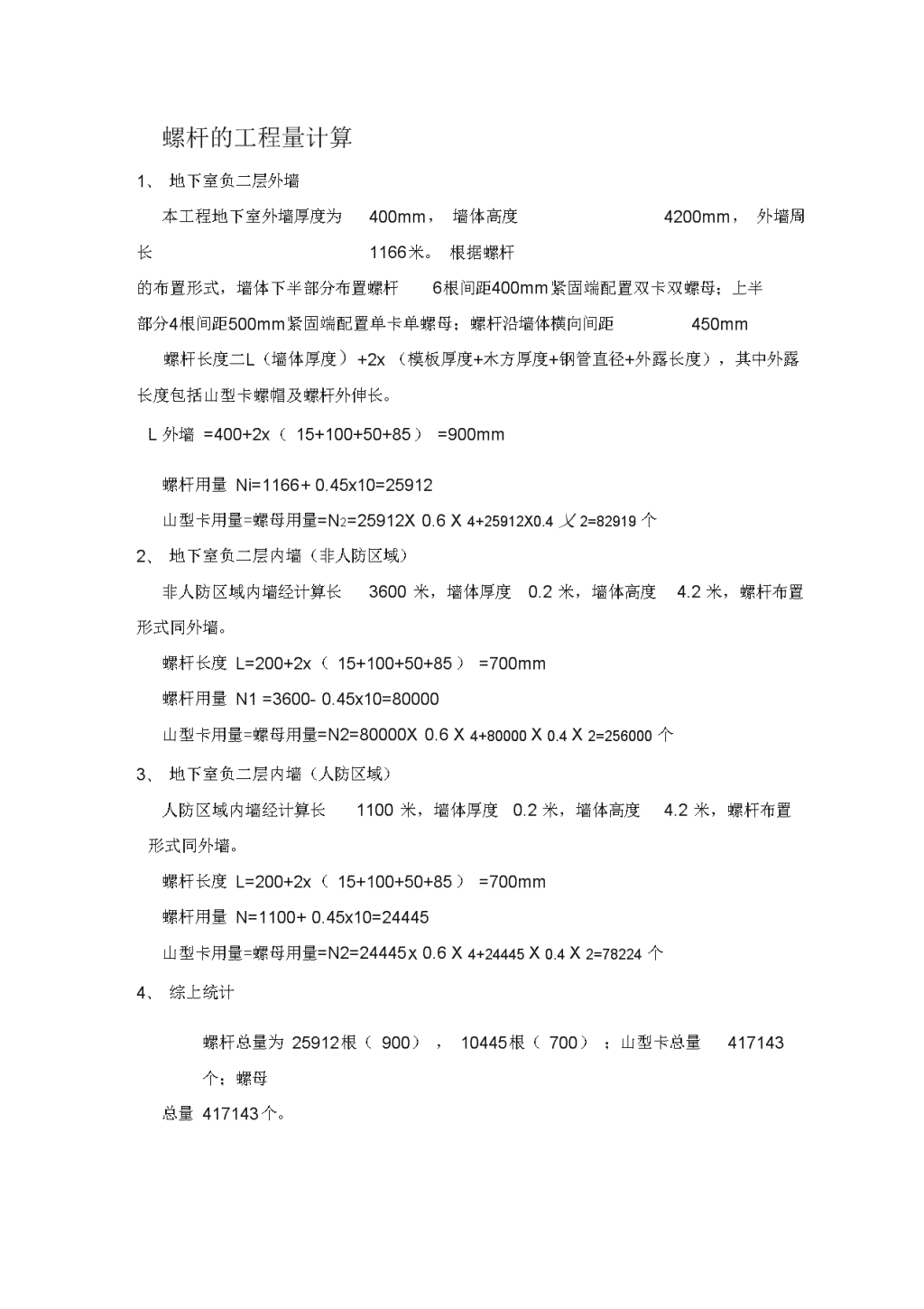

'穿墙螺杆工程量计算书螺杆构造及布置形式本工程地下室为人防工程，防水要求等级为一级，在墙体施工过程中所用的穿墙螺杆必须有严格的质量要求，并且螺杆构造在满足施工要求的情况下以最小长度下料，螺杆布置形式必须满足受力要求。螺杆采用直径为14的对拉螺丝，根据墙体尺寸中间布置三道止水环，外侧止水环处各安放一块50x50x20木块，墙体拆除模板后，剔除木块，切除螺丝外露部分，然后用高于墙体混凝土标号的水泥砂浆补齐坑槽。结合本工程具体情况，螺杆的构造及布置形式如下图：1-1螺杆的构造形式1-2螺杆平面布置图 螺杆的工程量计算1、地下室负二层外墙本工程地下室外墙厚度为400mm，墙体高度4200mm，外墙周长1166米。根据螺杆的布置形式，墙体下半部分布置螺杆6根间距400mm紧固端配置双卡双螺母；上半部分4根间距500mm紧固端配置单卡单螺母；螺杆沿墙体横向间距450mm螺杆长度二L（墙体厚度）+2x（模板厚度+木方厚度+钢管直径+外露长度），其中外露长度包括山型卡螺帽及螺杆外伸长。L外墙=400+2x（15+100+50+85）=900mm螺杆用量Ni=1166+0.45x10=25912山型卡用量=螺母用量=N2=25912X0.6X4+25912X0.4乂2=82919个2、地下室负二层内墙（非人防区域）非人防区域内墙经计算长3600米，墙体厚度0.2米，墙体高度4.2米，螺杆布置形式同外墙。螺杆长度L=200+2x（15+100+50+85）=700mm螺杆用量N1=3600-0.45x10=80000山型卡用量=螺母用量=N2=80000X0.6X4+80000X0.4X2=256000个3、地下室负二层内墙（人防区域）人防区域内墙经计算长1100米，墙体厚度0.2米，墙体高度4.2米，螺杆布置形式同外墙。螺杆长度L=200+2x（15+100+50+85）=700mm螺杆用量N=1100+0.45x10=24445山型卡用量=螺母用量=N2=24445x0.6X4+24445X0.4X2=78224个4、综上统计螺杆总量为25912根（900），10445根（700）；山型卡总量417143个；螺母总量417143个。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络,供参考。可复制、编制，期待你的好评与关注）'
