江苏省高速公路工程量清单计量规则_secret

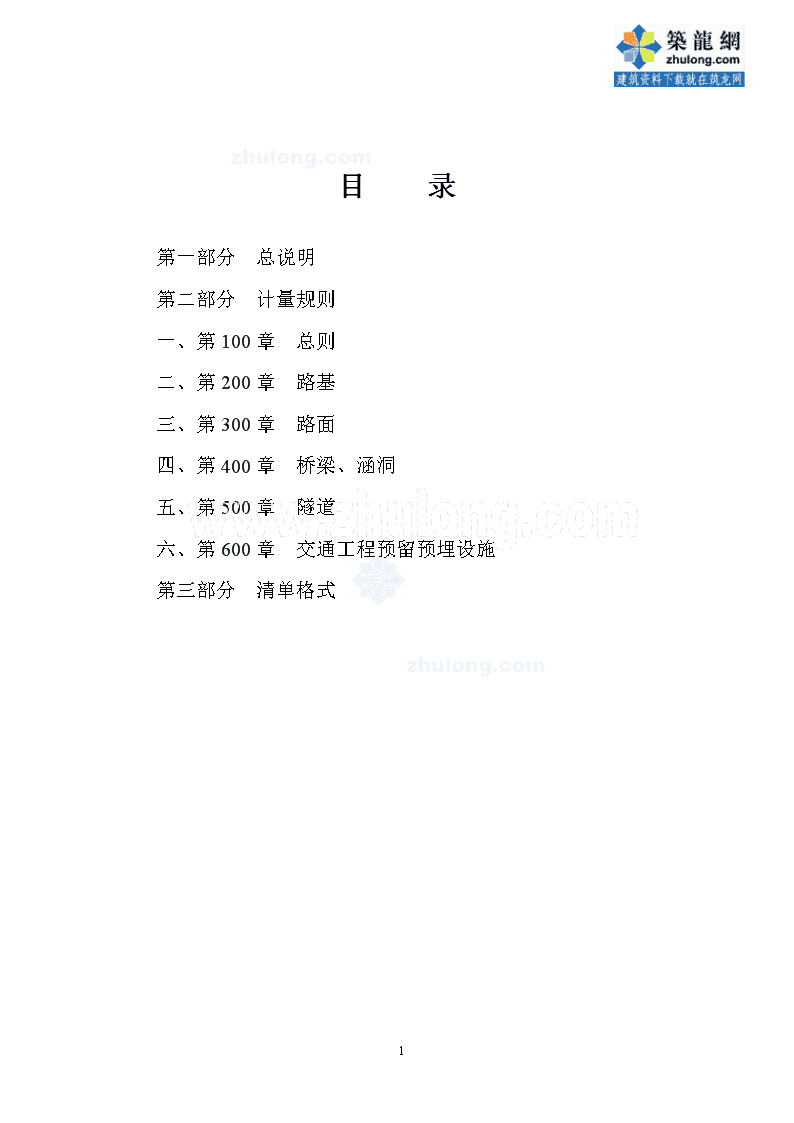

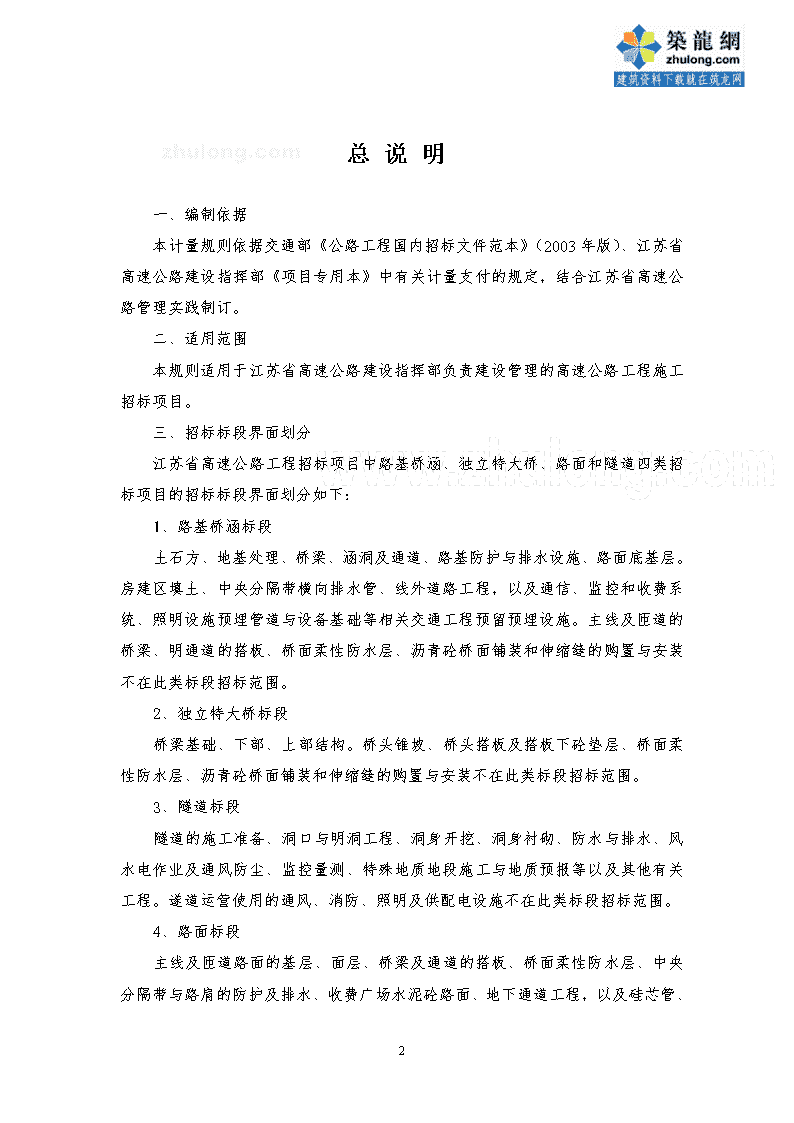

'江苏省高速公路工程量计算规则江苏省高速公路建设指挥部33 目录第一部分总说明第二部分计量规则一、第100章　总则二、第200章　路基三、第300章　路面四、第400章　桥梁、涵洞五、第500章　隧道六、第600章　交通工程预留预埋设施第三部分清单格式33 总说明一、编制依据本计量规则依据交通部《公路工程国内招标文件范本》（2003年版）、江苏省高速公路建设指挥部《项目专用本》中有关计量支付的规定，结合江苏省高速公路管理实践制订。二、适用范围本规则适用于江苏省高速公路建设指挥部负责建设管理的高速公路工程施工招标项目。三、招标标段界面划分江苏省高速公路工程招标项目中路基桥涵、独立特大桥、路面和隧道四类招标项目的招标标段界面划分如下：1、路基桥涵标段土石方、地基处理、桥梁、涵洞及通道、路基防护与排水设施、路面底基层。房建区填土、中央分隔带横向排水管、线外道路工程，以及通信、监控和收费系统、照明设施预埋管道与设备基础等相关交通工程预留预埋设施。主线及匝道的桥梁、明通道的搭板、桥面柔性防水层、沥青砼桥面铺装和伸缩缝的购置与安装不在此类标段招标范围。2、独立特大桥标段桥梁基础、下部、上部结构。桥头锥坡、桥头搭板及搭板下砼垫层、桥面柔性防水层、沥青砼桥面铺装和伸缩缝的购置与安装不在此类标段招标范围。3、隧道标段隧道的施工准备、洞口与明洞工程、洞身开挖、洞身衬砌、防水与排水、风水电作业及通风防尘、监控量测、特殊地质地段施工与地质预报等以及其他有关工程。遂道运营使用的通风、消防、照明及供配电设施不在此类标段招标范围。4、路面标段主线及匝道路面的基层、面层、桥梁及通道的搭板、桥面柔性防水层、中央分隔带与路肩的防护及排水、收费广场水泥砼路面、地下通道工程，以及硅芯管、33 收费岛及收费亭基础等交通工程预留预埋设施。四、清单体系说明工程量清单分为汇总表和工程细目。汇总表包含各章清单小计金额、清单小计金额合计、暂定金额和考核奖励基金，以及投标总价五项内容；工程细目分为100章总则、200章路基、300章路面、400章桥梁涵洞、500章隧道和600章交通工程预留预埋设施共六章。五、本规则是在招标文件基础上对我部高速公路常见工程项目计量方法的进一步明确规定。已完成招标的项目，若招标文件与本规则有不一致之处，均以原使用的招标文件规定为准。规则中未提及项目，参见招标文件相关规定。六、本规则是编制工程量清单与计量、支付的重要依据。33 第100章　　总则一、本章常见计量项目细目号细目名称单位备注103-1临时道路修建、养护及拆除-a便道总额路基、路面标-b便桥总额路基、路面标103-2临时工程用地亩路基、路面标注：备注中说明该项目所属招标标段类别。二、计量规则1、103-1-a临时便道（1）本节计量的“临时便道”，在本规则正式出版使用之前编制工程量清单的招标项目中仅指新建便道和利用地方便道，不包含取土坑临时便道；在本规则正式出版使用之后编制工程量清单的招标项目中指新建便道和利用地方便道，同时也包含取土坑临时便道。（2）临时便道的费用包括新建便道的修建（含经过小河或水沟时需设置的便涵费用）、施工期间的维护费和工程结束后的复耕费用；利用地方便道在施工期间的加固、维护费用，及可能发生的损坏地方道路的赔偿费用。（3）临时便道项目根据施工过程中已完成的工作量经监理工程师现场验收合格后以总额计量，计量总额不得超过工程量清单所列金额，由于取土场位置变更而使总额发生调整的，以调整后的总额为限。（4）临时便道的土地租用费不在本项目内计列，计入103-2临时工程用地中。2、103-1-b临时便桥（1）便桥的工程内容包括便桥的修建、施工期间的维护及完工后的拆除。（2）便桥根据施工过程中已完成的工作量经监理工程师现场验收合格后以总额计量，其费用包括便桥的修建、航道管制与河塘占用补偿、施工期间的维护及完工后拆除费用，计量总额不得超过工程量清单所列金额。3、103-2临时用地（1）临时用地包括承包人办公和生活用地、仓库与料场、预制场地、工地试验室及临时道路用地、临时堆土场等。（2）临时工程用地费用仅计租地费用，场地处理、复耕费用摊入相关工程项目单价和费率中，数量由承包人根据招标文件要求的施工组织计划，填报项目施33 工所必须的用地数量，经监理工程师批准，以亩计量，计量总额不得超过工程量清单所列金额。三、特别说明1、承包人应交缴纳的所有税金（包括营业税、城市维护建设税和教育费附加税），由承包人摊入各相关工程细目的单价和费率中，不单独计量。2、承包人雇佣的所有人员的安全事故保险费、施工设备保险费，由承包人摊入各相关工程细目的单价和费率中，不单独计量。3、本项目不考虑投保工程一切险和第三方责任险。33 第200章　　路基一、本章常见计量项目细目号细目名称单位备注202-1-a清理现场m2路基、桥梁标202-3-e拆除水井口路基、桥梁标203-1路基挖方-a开挖土方m3路基、桥梁标-b开挖石方m3路基、桥梁标-c清除淤泥m3路基、桥梁标204-1路基填筑-1换填土m3路基、桥梁标-2利用土方填筑-a素土m3路基、桥梁标-b5%石灰土m3路基、桥梁标-3借土填方-a素土m3路基、桥梁标-b5%石灰土m3路基、桥梁标-c增减掺入消解石灰（水泥）1％（暂定工程量）m3路基、桥梁标-d借土超运（暂定工程量）Km×m3路基、桥梁标-4结构物台背回填m3路基、桥梁标-5原地面翻松掺石灰（水泥）处理m2路基、桥梁标205-1软土地基处理-a抛石挤淤m3路基、桥梁标-b砂砾垫层m3路基、桥梁标-d预压与超载预压（含卸载）m3路基、桥梁标-f塑料排水板m路基、桥梁标-g粉（湿）喷桩m路基、桥梁标-j土工织物m2路基、桥梁标207-1边沟m路基、桥梁标207-2排水沟m路基、桥梁标207-3截水沟m路基、桥梁标207-4急流槽m3路基、桥梁标208-2浆砌片石护坡m3路基、桥梁标208-3预制砼块护坡m3路基、桥梁标209-1挡土墙m3路基、桥梁标注：备注中说明该项目所属招标标段类别。33 二、计量规则1、202-1-a清理现场（1）本项目在本规则正式出版使用之前编制工程量清单的招标项目中仅指主线（含互通匝道）范围内场地清理，不包含借土场清场；在本规则正式出版使用之后编制工程量清单的招标项目中指主线（含互通匝道）范围内场地清理，同时也包含借土场清理。（2）应按监理工程师书面指定的公路用地红线以内的范围（路基范围以外临时工程用地及等除外），进行验收合格后现场实地测量，按投影平面面积以平方米计量。现场清理包括所有垃圾、灌木、竹林及胸径小于15cm的树木、房基、石头、废料、表土（腐殖土）、草皮的铲除与开挖。与上述工作内容有关的清理、拆除、挖掘及外运等一切费用计入“202-1-a清理现场”项目单价中。2、202-3-e拆除水井（1）工作内容包括拆除水井（不包括手压井），井内回填土方。（2）拆除水井以个计量，井的拆除、垃圾外运和井内回填土方等相关费用均应列入该项目单价之内，不另行计量。（3）手压井不单独计量，其费用应包含在清理现场的单价中。3、203-1-a开挖土方（1）本项目包含主线挖方（含互通匝道）、边沟、排水沟、截水沟的断面挖方，应以经监理工程师核准的横断面地面线和土石分界的补充测量为基础，按路线中线长度乘以经监理工程师核准的横断面面积进行计算，以立方米计量。边沟砌体断面开挖不单独计量，含在边沟单价中。本项目不包括等超载土方的卸载和结构物（桥梁、涵洞、通道等）的基坑土方开挖。（2）其费用包括土方的开挖和弃方的外运费用。弃土场按图纸和招标文件规定，或自行选定，费用计入挖方单价中，不单独计量与支付。利用方的运输费用含在204-1-b利用方回填的相关项目单价中。4、203-1-b开挖石方其说明除同203-1-a开挖土方外，还包括：（1）石方爆破安全措施、弃方的运输和堆放、质量检验、临时道路和临时排水等均作为承包人应做的附属工作，不另计量。（2）石方开挖时由于爆破引起的松石、危石的清除属于超挖工程量，不予33 另行计量，但对非爆破原因产生的松石、危石的清除应予单独计量，如：地质情况与原设计不符、设计断面正好落在断裂带上、或设计断面上存有脚后松散的土夹石，为保证边坡稳定，必须清除或支补，这部分清除或支补工作应予单独计量和支付。5、203-1-c清除淤泥（1）其工程内容包括挖除淤泥、排水、围堰、挖台阶及淤泥外运等，不包括借土场和非特殊路基处理路段的结构物基坑淤泥清除。（2）清淤数量，应以承包人测量，并经监理工程师审核批准的断面或实际范围为依据的计算数量，以立方米计量。（3）计价中应包括排水、围堰、清除淤泥、挖台阶及淤泥外运等费用。6、204-1-1换填土本项目是指零填挖路段的换填土，按压实的体积以立方米计量。计价中包括表面不良土的翻挖、弃运，换填所用好土的挖运、摊平、压实等一切与此有关作业的费用。零填挖路段设计图纸中归为特殊路基处理的，按照本章205节特殊路基处理中“挖除换填”有关规定执行。7、204-1-2利用土方回填（1）利用土方回填按是否掺灰分为回填素土和回填灰土，回填灰土按掺灰剂量不同可分为5%灰土、6%灰土等。（2）本类项目按压实的体积，以立方米计量。施工加宽部分不计量，其工程费用计入相关路基填方项目单价中。（3）计价中包括运输、挖台阶、摊平、压实、整型等一切与此有关作业的费用，灰土项目单价中还包括石灰的材料费、消解和掺拌工作费用。8、204-1-3借土填筑（1）借土填筑按是否掺灰分为回填素土和回填灰土，回填灰土按掺灰剂量不同可分为5%灰土、6%灰土等。（2）本类项目按压实的体积，以立方米计量。借土填筑（素土）数量计算方法一般为：路基断面方量（不含加宽土方量）+清淤回填土方量+桥梁锥坡填土+清表土方增量+压实回填土方增量+软土沉降土方增量－掺灰土方量－软基处理中砂垫层或碎石垫层量-利用挖方回填素土方量－结构物台背回填土方量，以上均以压实方计。33 （3）计价中包括借土场（取土坑）中非适用材料的挖除与场地清理、取土便道、便桥的修建与养护（在本规则正式出版使用之前编制工程量清单的招标项目包含这两项工作费用，其后不再包含）、临时排水与防护等和填方材料的开挖、免费运距以内的运输、挖台阶、摊平、压实、整型等一切与此有关作业的费用。灰土中还包括石灰的材料费、消解和掺拌工作费用。（4）增减掺入消解石灰（水泥）1％和借土超运均为暂定工程量项目，作为灰剂量或土方运距变更时调整合同价格的依据。9、204-1-4结构物台背回填结构物台背回填，原地面以上部分按压实体积，按不同填筑材料以立方米计量，计价中包括挖运、摊平、压实、整型等一切与此有关的作业费用；原地面以下部分回填为基坑回填，不单独计量与支付，其费用应包含在结构物相应项目单价中。10、204-1-5原地面翻松掺石灰（水泥）处理原地面翻松掺石灰（水泥）进行处理的，应根据掺灰剂量和翻松厚度单独列项，以平方米计量，但相应项目单价中应仅计石灰（水泥）材料费及消解和掺拌工作费用。无论是否掺石灰（水泥）进行处理，原地面的翻松、压实不另计量。11、205-1-a抛石挤淤按图纸或验收合格后的尺寸计算抛石体积的片石数量，以立方米计量，计价中包括材料费及相关的一切工作费用。12、205-1-b垫层按垫层类型（砂、砂砾、碎石和灰土等）分别以立方米计量，计价中包括材料费及相关的一切工作费用。如有砂袋护脚等附属设施，均作为砂砾垫层的附属工作，不另计量。13、205-1-d预压与超载预压按图纸或监理工程师要求的预压宽度和高度以立方米计量，单价中包括堆载和卸载工作费用。14、205-1-f塑料排水板按规格及深（长）度分别以延米计量，伸入垫层后的长度不予计量，单价中包括材料费及插板等一切相关工作费用。15、205-1-g粉（湿）喷桩33 按设计图纸中规定的不同水泥用量、直径及深（长）度（含接近地面的停止喷灰段桩长）和实际实施根数以延米计量，单价中包括材料费、施工及按照招标文件技术规范要求应由承包人负责的质量检测等一切相关工作费用。除发生了设计变更外，超出原设计图纸规定的工程不予计量。16、205-1-j土工织物根据设计图纸规定，对铺设土工织物按其净面积（不计搭接和超宽面积）以平方米计量，单价包括材料、机械及与此有关的一切作业。土工格栅区分单向、双向，分别计列项目。17、207-1边沟、207-2排水沟、207-3截水沟边沟、排水沟、截水沟按验收合格后的实际长度以米计量，由于边沟、排水沟、截水沟加固铺砌而需扩挖部分的开挖，均作为承包人应做的附属工作，不另计量与支付。形成边沟、排水沟、截水沟断面的挖方计入203-1路基挖方项目中。有钢筋混凝土及铸铁盖板的边沟长度亦以延米计量。所有砂砾垫层或基础材料、填缝材料、钢筋、盖板以及地基平整夯实及回填等均不另行计量与支付。18、207-4急流槽急流槽按图纸施工，经验收合格后的断面尺寸计算体积（包括消力池、消力槛、抗滑台等附属设施），以立方米计量。所有砂砾垫层或基础材料、填缝材料、钢筋以及地基平夯实及回填等均不另行计量与支付。19、208-2浆砌片石护坡浆砌片石护坡的计量，应以图纸所示和监理工程师的指示为依据，按实际完成并经验收合格后的数量按不同工程细目的不同砂浆砌体分别以立方米计量。砂砾或碎石垫层按完成数量以立方米计量。20、208-3预制砼块护坡预制空心砖和拱形及方格骨架护坡，按其铺筑的体积数量以立方米计量。空心块的铺砌及空心块内填土，作为附属工程打入预制空心块单价中，不单独计量。嵌缝材料、砂浆勾缝、泄水孔及其滤水层以及基础的开挖和回填等有关作业，均作为承包人应做的附属工作，不另行计量与支付。21、209-1挡土墙33 （1）浆砌片（块）石和混凝土挡土墙工程应以图纸所示或监理工程师的指示为依据，按实际完成并经验收合格后的数量，按砂浆强度等级及混凝土强度等级分别以立方米计量。砂砾或碎石垫层按完成数量以立方米计量。（2）混凝土挡土墙的钢筋，按图纸所示经监理工程验收合格后，以千克（kg）计量。（3）嵌缝材料、砂浆勾缝、泄水孔及其滤水层，混凝土工程的脚手架、模板、浇筑和养生、表面修整，基础开挖、运输与回填等有关作业，均作为承包人应做的附属工作，不另行计量与支付。三、特别说明1、按照技术规范，底基层和基层施工前路基沉降速率必须达到一定范围，路面底基层验收合格交接前沉降由路基单位负责，交接后，若再发生沉降，路面承包人应根据监理工程师指令采取按结构层厚度控制或按设计标高控制的处理方式。按照监理工程师指示，为了维持标高或局部顺坡，引起路面沥青砼或水稳碎石工程数量增加超过一定范围，将由业主、监理单位和承包人共同商定补偿费用。2、免费运距为承包人的义务，包括以下两层含义：（1）根据设计图纸的取土坑（借土场）位置计算的借土加权平均运距范围内的土方运输工作不另行计量，其费用应含在相应的土方单价内；（2）由于取土坑（借土场）的位置变化引起借土运距变化，单个取土坑土方运距变化在±1Km以内的，增减的运输费用均不予调整，增减超出1KM部分的运输费用据实增减。3、路基填方包含清除耕植土补偿、原地面压实补偿、软土地基处理段的沉降补偿、桥头锥坡填土、清淤回填等土方数量。由于边沟顺畅排水需要，为达到设计沟底标高，必须在原地方基础上填筑一定高度的土方，这部分土方也应在路基填方中计量，考虑到压实要求较低，可在清单中单独立项予以计量支付。加宽土方、路肩培土、非软土地段沉降土方增量以及软土地基未经处理地段沉降土方增量均未予包含，也不予计量和支付。路基填方计量中应扣除小型结构物所占体积。4、对第205节特殊路基处理中的挖除换填工程，挖除原路基一定深度及范围内淤泥，列入本规范第203-1-c中，以立方米计量，数量原则上以施工图提供为准。如淤泥深度的范围超出施工图，由监理工程师批准、核实后才能实施。换33 填的填方，包括由于施工过程中地面下沉而增加的填方量以立方米计量；列入第204节相应材质的路基填筑项目（非“换填土”项目）中。5、软基沉降补偿土方，工程量清单中已计列，在工程实施中，将对该部分数量实行包干计量，即在正常断面方的基础上再给承包人计量包干数量，但不再对可能会超出的数量计量，也不因实际沉降偏少而扣减数量，而应认为是承包人在投标时已充分考虑了这一因素。非软土段及设计不予处理软土段的路基沉降，工程量清单中不计列，应认为是承包人在投标时已充分考虑这部分可能发生的数量，在投标报价中充分予以考虑，业主不再对该部分可能发生的数量进行计量。6、改路、改河、改渠填方是指主线（包括互通匝道）以外的改路、改河、改渠、改沟以及支线上跨、被交路等的路基填筑工程，计量方法同204-1路基填筑中的相关项目。7、工地沉降观测及相应的预留设施作为承包人应作的工作，费用计入土方填筑项目单价中，不予单独计量与支付。8、临时排水与防护设施不另行计量，视为已包括在相关项目单价中。9、撒草籽、植草及铺草皮和相应的耕植土回填均不在路基桥涵标招标范围，纳入绿化标段中实施。33 第300章路面一、本章常见计量项目细目号细目名称单位备注一底基层303-1石灰稳定土底基层m2路基标305-1石灰粉煤灰稳定土底基层m2路基标二基层305-3石灰粉煤灰稳定碎石基层m2路基、路面标305-4水泥稳定碎石基层m2路基、路面标三透层、粘层和封层307-1透层m2路面标307-2粘层m2路面标307-3封层m2路面标四沥青混合料面层308-1细粒式沥青砼m2路面标308-2中粒式沥青砼m2路面标308-3粗粒式沥青砼m2路面标五沥青表面处治309-1沥青表面处治m2路面标六水泥砼面板311-1水泥砼面板m2路面标七中央分隔带312-1防渗层m2路面标312-2中分带回填土m3路面标312-3铺砼预制块(厚…mm)m2路面标312-4路缘石m路面标313-1中央分隔带渗沟（盲沟）m路面标313-2横向排水管m路基标313-3集水井座路面标313-4纵向砼排水沟(管)m路面标八路肩312-5防水土工布m2路面标312-6土路肩加固混凝土（厚…cm）m2路面标313-5路肩纵向盲沟（渗沟）313-6路肩纵向砼排水沟m路面标313-7沥青砼（水泥砼）拦水带m路面标九主线及匝道搭板314-1搭板-a搭板砼m3路面标-b钢筋kg路面标314-1`搭板（含搭板钢筋及搭板下砼垫层）m3路面标十桥面柔性防水层33 315－1柔性防水层（厚0.5－0.6mm三涂FYT-1改进型）m2路面标注：1、备注中说明该项目所属招标标段类别。2、备注中注明为“路基路面标”的项目在路基标中均为线外工程二、计量规则1、303-1～309-1路面工程项目计量方法均为：（1）按图纸所示和监理工程师指示铺筑的面积，经监理工程师验收合格后，按不同厚度和配合比（材料品种）以平方米计量。（2）对个别特殊形状的面积，承包人可采用适当计算方法，并报监理工程师批准，以平方米计量。除监理工程师另有指示外，超过图纸所规定的计算面积均不予计量。2、311-1水泥混凝土面板（1）水泥混凝土面板按图纸和监理工程师指示铺筑的面积，经监理工程师验收合格后，按不同厚度和砼等级以平方米计量。除监理工程师另有指示外，任何超过图纸所规定的尺寸的计算面积，均不予计量。（2）所用的拉杆、传力杆、接缝材料和所需的补强等各种钢筋，不单独计量与支付。3、中央分隔带中央分隔带工程包含防护和排水设施两部分，其中防护工程主要包括防渗层、中央分隔带回填土、铺砼预制块、路缘石等，排水设施主要包括中分带渗沟（盲沟）、横向排水管、集水井等。计量规则分别为：（1）312-1防渗层一般是指防水土工布，如设计同时采取涂沥青和水泥砂浆抹面处理的，这些均作为防渗层组成部分，仅以防渗层一个清单项目，按图示面积以平方米进行计量。（2）312-2中央分隔带回填土根据是否掺有石灰或水泥分素土和掺灰土计列项目，按压实后并经验收合格后的工程数量分别以立方米为单位计量。表层种植土回填由绿化施工单位负责，不在路面标段中计量支付。（3）312-3铺砼预制块指中分带顶部铺设砼预制块，根据预制块厚度计列项目，按图纸所示面积以33 平方米为单位进行计量。其下所设砂或砂砾垫层不予另行单独计量。（4）312-4路缘石根据断面尺寸分别计列项目，按图纸所示的长度以延米为单位双侧分别进行计量。埋设缘石的基槽开挖与回填、夯实等有关杂项工作均属承包人的附属工作，不另行计量。（5）313-1中分带渗沟（盲沟）中分带渗沟（盲沟）按路线方向的长度以延米计量，透水土工布、纵向排水软管（塑料排水板）、三通管、碎石等作为盲沟的构成部分均不另计量，其费用包含在盲沟单价中。（6）313-2横向排水管横向排水管根据不同管径计列项目，按与路线垂直方向的长度以延米计量，埋设及包封砼作为其附属工作不另计量。该项目在路基桥涵标中实施。（7）313-3集水井集水井根据不同尺寸计列项目，以座计量。（8）313-4纵向砼排水沟(管)纵向砼排水沟(管)根据不同尺寸计列项目，按路线方向的长度以延米计量。4、路肩路肩工程包含防护和排水设施两部分，其中防护工程主要包括路肩培土、土路肩加固砼、防渗层等，排水设施主要有路肩排水沟和渗沟（盲沟）。计量规则分别为：（1）312－5防渗层，一般是指防水土工布，如设计同时采取涂沥青和水泥砂浆抹面处理的，这些均作为防渗层组成部分，仅以防渗层一个清单项目，按图示面积以平方米进行计量。（2）312－6土路肩加固砼水泥混凝土加固土路肩经验收合格后，根据不同厚度，以平方米计量。加固土路肩的混凝土立模、摊铺、振捣、养生、拆模、接缝材料等及其他有关加固土路肩的杂项工作均属承包人的附属工作，均不另行计量。（3）路肩排水设施分别按下列项目计量：a．313－5路肩纵向渗沟（盲沟）根据不同尺寸计列项目，按路线方向的长度以延米为单位计量，碎石、土工布、排水管（塑料排水板）、涂沥青，以及横向排33 水设施等作为纵向渗沟（盲沟）构成部分均不单独计量。b．313－6混凝土路肩排水沟根据不同尺寸计列项目，按路线方向的长度以延米为单位计量。排水管基础、胶泥隔水层及出水口预制混凝土垫块等均属承包人的附属工作，不另计量。c．313－7沥青砼（水泥砼）拦水带根据不同材质计列项目，按路线方向的长度以延米为单位计量。5、主线及匝道搭板本工程是指放在在路面标段中实施的主线及匝道的桥头搭板和明通道、明箱涵搭板工程。计量规则一般为：（1）314-1-a搭板砼根据砼的等级计列项目，按搭板砼体积以立方米为单位计量。搭板下砼垫层作为搭板的附属工作，不另单独计量。（2）314-1-b钢筋根据图纸所示及钢筋表所列，按实际安设并经监理工程师验收合格后的钢筋以千克（㎏）计量。具体规则参见桥梁钢筋的计量规定。为精简计量项目，有时也以综合项目对搭板工程进行计量，即仅计列“314-1搭板”项目，搭板钢筋及搭板下砼垫层作为搭板的附属工作，均不另单独计量。6、315－1桥面柔性防水层本项目是指在水泥砼桥面表面、沥青砼铺装层下设置的特殊防水处理层，我部高速公路桥梁常用厚0.5－0.6mm三涂FYT-1改进型柔性防水层，根据监理工程师指示铺设的面积以平方米为单位计量。本项目在路面标段中实施。三、特别说明1、桥头搭板处为保证压实度和厚度而延长的基层摊铺长度，属施工工艺要求，不单独计量支付。2、支线上跨及线外桥梁的桥头搭板工程量列入路基桥涵标段400章中，仍按砼、钢筋分别计量，明通道、明箱涵的搭板费用仍计入相应通道、涵洞的每延米单价中。3、按照我部施工指导意见要求在上中面层、中下面层之间喷洒的粘层油，按实际喷洒面积在307-2粘层项目中单独计量与支付。4、非柔性桥面防水层不予单独计量，费用计入相应水泥砼单价中。5、桥面沥青砼铺装层一般按相同结构形式和厚度的沥青砼路面上、中面层计量，数量并入相应上、中面层项目中。33 6、路肩培土作为相应路面结构层工程施工的附属工作，其费用计入各相应路面结构层的项目单价中，不另行计量与支付。33 第400章桥梁、涵洞一、本章常见计量项目细目号细目名称单位备注403-1基础钢筋(包括灌注桩、承台、沉桩、沉井等)kg路基、桥梁标403-2下部结构钢筋kg路基、桥梁标403-3上部结构钢筋kg路基、桥梁标403-4附属结构钢筋kg路基、桥梁标403-5成品钢筋网m2路基、桥梁标403-6护栏钢管（含牛角形钢板）m路基、桥梁标405-1钻孔灌注桩-a水中桩（河、沟、渠等）m路基、桥梁标-b水中桩（经济塘）m路基、桥梁标-c陆上桩m路基、桥梁标410-1混凝土基础(包括支撑梁、桩基承台，但不包括桩基)m3路基、桥梁标410-2混凝土下部结构m3路基、桥梁标410-3现浇混凝土上部结构-a现浇钢筋混凝土矩形板m3路基、桥梁标-b现浇钢筋混凝土空心板m3路基、桥梁标-c现浇钢筋混凝土箱梁m3路基、桥梁标-d现浇钢筋混凝土T形梁m3路基、桥梁标410-4预制混凝土上部结构-a预制钢筋混凝土矩形板m3路基、桥梁标-b预制钢筋混凝土空心板m3路基、桥梁标-c预制钢筋混凝土箱梁m3路基、桥梁标-d预制钢筋混凝土T形梁m3路基、桥梁标410-5上部结构现浇整体化混凝土（包括铰缝、湿接缝等，但不包括调平层砼）m3路基、桥梁标410-6现浇混凝土附属结构m3路基、桥梁标410-7预制混凝土附属结构m3路基、桥梁标410-8过水管道m路基、桥梁标410-9渡槽m路基、桥梁标411-2先张法预应力钢铰线kg路基、桥梁标411-5后张法预应力钢绞线kg路基、桥梁标411-6后张法预应力钢筋kg路基、桥梁标411-7现浇预应力混凝土上部结构-a现浇预应力混凝土空心板M3路基、桥梁标-b现浇预应力混凝土T形梁M3路基、桥梁标-c现浇预应力混凝土连续梁（支架浇筑）M3路基、桥梁标-d悬臂浇筑预应力混凝土连续梁M3路基、桥梁标33 细目号细目名称单位备注411-8预制预应力混凝土上部结构-a预制预应力混凝土空心板M3路基、桥梁标-b预制预应力混凝土T形梁M3路基、桥梁标-c预制预应力混凝土箱梁M3路基、桥梁标-d预制后张法预应力混凝土宽幅空心板M3路基、桥梁标-e预制后张法预应力混凝土非宽幅空心板M3路基、桥梁标415-2水泥混凝土桥面铺装M2路基、桥梁标416-1矩形板式橡胶支座个路基、桥梁标416-2圆形板式橡胶支座个路基、桥梁标416-3球冠圆板式橡胶支座个路基、桥梁标416-4盆式支座个路基、桥梁标416-5球形支座个路基、桥梁标417-1橡胶伸缩装置-a板式橡胶伸缩缝m路基、桥梁标417-2模数式伸缩装置-bD60m路基、桥梁标419-1单孔钢筋混凝土圆管涵m路基、桥梁标419-2双孔钢筋混凝土圆管涵m路基、桥梁标419-3钢筋混凝土圆管倒虹吸管m路基、桥梁标420-1钢筋砼盖板涵m路基、桥梁标420-2钢筋混凝土箱涵m路基、桥梁标420-3钢筋砼箱形通道m路基、桥梁标422-1钢箱梁-a主线钢箱梁（含钢护栏）kg路基、桥梁标-b匝道钢箱梁（含钢护栏）kg路基、桥梁标423-1拱结构-1钢管混凝土系杆拱-a现浇50号砼横梁M3路基、桥梁标-b现浇50号砼系杆M3路基、桥梁标-c现浇50号砼拱肋M3路基、桥梁标-d现浇40号砼风撑、行车道板M3路基、桥梁标-e预制50号砼横梁M3路基、桥梁标-f预制50号砼系杆M3路基、桥梁标-g预制50号砼拱肋M3路基、桥梁标-h预制40号砼风撑、行车道板M3路基、桥梁标-i钢板（包括拱肋、系杆、吊杆、风撑等）kg路基、桥梁标-j高强钢丝φ7（吊杆）kg路基、桥梁标-kPES5-151型热挤聚乙烯拉索（吊杆）kg路基、桥梁标-l5×7φ5成品索（吊杆）kg路基、桥梁标33 细目号细目名称单位备注-2钢筋混凝土系杆拱-a现浇50号砼横梁M3路基、桥梁标-b现浇50号砼系杆M3路基、桥梁标-c现浇50号砼拱肋、风撑M3路基、桥梁标-d现浇40号砼行车道板M3路基、桥梁标-e预制50号砼横梁M3路基、桥梁标-f预制50号砼系杆M3路基、桥梁标-g预制50号砼拱肋、风撑M3路基、桥梁标-h预制40号砼行车道板M3路基、桥梁标-i钢板（吊杆）kg路基、桥梁标-j镀锌平行钢丝φ5-85（吊杆）kg路基、桥梁标-k一般无缝钢管（吊杆）kg路基、桥梁标-l不锈无缝钢管（吊杆）kg路基、桥梁标-3现浇钢筋混凝土拱-a30号砼主拱圈M3路基、桥梁标424-1斜拉桥-1索塔-a现浇50号砼M3路基、桥梁标-b避雷针个路基、桥梁标-c员工走道及铁门kg路基、桥梁标-2斜拉索（φ15.24mm钢绞线）kg路基、桥梁标-3检修栏杆M路基、桥梁标注：备注中说明该项目所属招标标段类别。二、计量规则1、钢筋（1）桥梁的钢筋（包括桩基的钢筋）在此计列，但对于以延米计量的涵洞、通道等钢筋已包含在相应工程单价中，不单独计量。（2）根据图纸所示及钢筋表所列，按实际安设并经监理工程师验收合格后的钢筋以千克（㎏）计量。除图纸所示或监理工程师另有认可外，因搭接而增加的钢筋不予计入。钢筋及钢筋骨架用的铁丝、钢板、套筒（连接套）、焊接、钢筋垫块或其他固定钢筋的材料，以及钢筋的防锈、截取、套丝、弯曲、场内运输、安装等，作为钢筋工程的附属工作，不另行计量。（3）支座、桥面排水、伸缩缝等用于安装的钢筋（需要在梁体内预埋的钢筋除外）作为各相应工程项目中的附属工作，不另行计量。（4）403-1“基础钢筋”细目中包含桥梁桩基、承台、支撑梁（系梁）、扩大33 基础等桥梁基础项目钢筋。（5）403-2“下部结构钢筋”细目中包含墩身、墩帽、台身、台帽、耳背墙、塔身等桥梁下部结构钢筋。墩顶系梁、背墙连续、防震锚栓、挡块、垫块、支座预埋等钢筋也在本工程细目中计量。（6）403-3“上部结构钢筋”细目中包含预制空心板、预制箱梁、现浇预应力非预应力箱梁、拱结构等桥梁上部结构钢筋。现浇湿接头（缝）钢筋、桥面铺装钢筋、预制板桥面连续钢筋、桥面排水预埋钢筋、伸缩缝预埋钢筋在本工程细目中计量。悬浇箱梁桥墩梁临时固结采用冷拉钢筋（Ⅳ级），冷拉钢筋也在本工程细目中单独计量与支付。（7）403-4“附属结构钢筋”细目中包含护栏钢筋及搭板钢筋（在路面标段中招标的搭板工程的钢筋不在此计量）。（8）403-5“成品钢筋网”细目中包含桥面铺装及桥面连续的成品钢筋网，以平方米计量。（9）403-6“护栏钢管（含牛角型钢板）”细目指新泽西护栏顶部设置的钢管，根据不同管径计列项目，按路线方向的长度以延米计量。牛角型钢板的制作和安装作为该项目附属工作，不另计量支付。2、钻孔灌注桩（1）钻孔灌注桩以实际完成并经监理工程师验收合格后的数量，按不同桩径的桩长以米计量。计量应自图纸所示或监理工程师批准的桩底标高至承台底或系梁底；对于与桩连为一体的柱式墩台，且无承台或系梁时，则以桩位处地面线为分界线，地面线以下部分为灌注桩桩长，若图纸有标识的，按图纸标识计；若有系梁，则从系梁底到系梁顶的部分按系梁砼和钢筋在系梁项目中予以计量。未经监理工程师批准，由于超钻而深于所需的桩长部分，将不予计量。（2）开挖、钻孔、清孔、钻孔泥浆、护筒、混凝土、破桩头，以及必要时在水中填土筑岛、搭设工程台架及浮箱平台、栈桥等其它为完成工程的细目，作为钻孔灌注桩的附属工作，不另行计量。混凝土桩无破损检测及所预埋的钢管等材料，均作为混凝土桩的附属工作，不另行计量。（3）水中、陆上钻孔灌注桩的界限以常水位为界，常水位时位于水中的桩为水中桩，不因施工季节和水位变化而调整类别。（4）位于鱼塘、蟹塘等有经济价值养殖塘的水中桩，一律与普通水中桩分开，33 单独进行计量，这类钻孔桩项目单价中应包含水中施工费和养殖物的补偿费。（5）改河、改沟、航道拓宽等桥梁水中、陆上钻孔桩的判定以原有河道或原有地面为准。3、结构混凝土工程（1）以图纸所示或监理工程师指示为依据，按现场已完工并经验收合格后的混凝土，分别以不同结构类型及混凝土等级，以立方米计量。（2）直径小于200㎜的管子、钢筋、锚固件、管道、泄水孔或桩所占混凝土体积不予扣除。作为砌体砂浆的小石子混凝土，不另行计量。（3）桥面铺装混凝土在415-2细目中计量与支付；结构钢筋在403-3细目中计量；成品钢筋网在403-5细目中计量。（4）为完成结构物所用的施工缝连接钢筋、预制构件的预埋钢板、防护角钢或钢板、脚手架或支架及模板、排水设施、防水处理、基础底碎石垫层、混凝土养生、混凝土表面修整及为完成结构物的其他杂项细目，以及混凝土预制构件的安装架设设备拼装、移运、拆除和为安装所需的固定扣件、钢板、焊接、螺栓等，均作为各项相应混凝土工程的附属工作，不另行计量。（5）支座（除支座垫石）、桥面排水、伸缩缝、搭板垫层等混凝土作为各相应工程项目中的附属工作，不另行计量。（6）410-1“混凝土基础”细目中包含支撑梁（系梁）、桩基承台、扩大基础等桥梁基础混凝土，但不包括桩基砼。桩、柱连续时，系梁底至系梁顶面两个断面之间的桩或柱砼、钢筋作为系梁工程组成部分予以计量支付。承台封底、垫层混凝土若图纸设计提供工程数量，则在本工程细目中计量；若图纸未进行设计，作为承台的附属工作，不另行计量。（7）410-2“混凝土下部结构”细目中包含墩身、墩帽、台身、台帽、耳背墙、墩顶系梁、支座垫石、挡块、背墙连续等桥梁下部结构混凝土。（8）410-3“现浇混凝土上部结构”、410-4“预制混凝土上部结构”细目中包含钢筋混凝土空心板、钢筋混凝土矩形板、钢筋混凝土箱梁、钢筋混凝土T形梁等非预应力上部结构混凝土。仅在墩顶连续部分有预应力钢绞线而梁体纵向无预应力钢绞线的现浇箱梁混凝土，在工程细目410-3-c“现浇钢筋混凝土箱梁”中计量。预制钢筋混凝土空心板梁封头混凝土作为空心板梁的附属工作，不单独计量与支付。33 （9）410-5“上部结构现浇整体化混凝土”细目中包含预制板、梁的现浇部分混凝土（如铰缝、湿接缝混凝土等），预制板梁调平层混凝土作为桥面铺装计入工程细目415-2“水泥混凝土桥面铺装”。（10）410-6“现浇混凝土附属结构”、410-7“预制混凝土附属结构”细目中包含护栏混凝土及搭板混凝土。护栏预埋钢板和预埋钢管（非指通讯、电力、监控、照明等交通工程预埋钢管）作为护栏混凝土的附属工作，不另行计量。搭板分为桥头搭板和明通道搭板。主线及匝道的搭板砼（含搭板下砼垫层）、钢筋在路面标段招标范围；支线上跨桥及线外桥的桥头搭板砼（含搭板下砼垫层）、钢筋在普通路基桥涵标段招标范围。路基桥涵标段中的搭板砼在本细目计量，钢筋在403-4附属结构钢筋细目中计量；线外明通道的搭板砼、钢筋不单独计量与支付，计入相应通道单价中。（11）410-8“过水管道”和410-9“渡槽”均以米计量，单价中包括基础、下部结构、上部结构等所有工程费用。4、预应力混凝土工程（1）预应力混凝土结构物（包括现浇和预制预应力混凝土）按图纸尺寸或监理工程师指示为依据，按已完工并经验收合格后的结构体积，以立方米计量。计量中包括悬臂浇筑、支架浇筑及预应力混凝土梁、板的一切作业。（2）完工并经验收合格后的预应力混凝土结构的预应力钢材，按图纸所示或预应力钢材表所列数量以千克（kg）计量。后张法预应力钢材的长度按两端锚具间的理论长度计算；先张法预应力钢材的长度按构件的长度计算。（3）预应力钢筋的加工、锚具、管道、锚板及联结钢板、焊接、张拉、压浆、封锚等，作为预应力钢筋的附属工作，不另行计量。预应力锚具包括锚圈、夹片、连接器、螺栓、垫板、喇叭管、螺旋钢筋等整套部件。（4）411-7“现浇预应力混凝土上部结构”细目中包含现浇预应力板、梁等桥梁上部结构混凝土。等截面预应力混凝土箱梁若图纸设计采用悬臂浇筑，在工程细目411-7-d“悬臂浇筑预应力混凝土连续梁”中计量。（5）411-8“预制预应力混凝土上部结构”细目中包含预制预应力板、梁等桥梁上部结构混凝土。预制预应力混凝土空心板梁封头混凝土作为空心板梁的附属工作，不单独计量与支付。33 （6）桥面铺装混凝土在415-2细目中计量与支付；结构钢筋在403-3细目中计量；成品钢筋网在403-5细目中计量。5、桥面铺装（1）桥面铺装应按图纸所示的尺寸，或按实际完成并经监理工程师验收合格后的数量，分不同材料、级别及厚度，按平方米计量。由于施工原因而超铺的桥面铺装，不予计量。桥面铺装厚度不等时，按平均厚度计量。（2）桥面泄水管及混凝土桥面铺装接缝等作为桥面铺装的附属工作，不另行计量。6、桥梁支座支座按图纸所示不同的类型，包括支座的提供和安装，以个计量。支座的清洗、运输、起吊及安装支座所需的扣件、钢板、钢筋、焊接、螺栓、粘结等，作为支座安装的附属工作，不另行计量。7、桥梁接缝和伸缩装置（1）本细目仅计列线外桥梁的伸缩缝，主线及匝道桥梁的伸缩缝制作、安装由业主另行统一招标选定专业单位负责，不在路基、桥涵及路面标段中实施。（2）桥面伸缩装置根据图纸要求制作、安装，按不同最大伸缩量和横桥向长度以延米计量，其工作内容包括伸缩缝购置、安装及相关的附属工作，例如：安装时切割和清除伸缩装置范围内沥青混凝土铺装和清除后浇筑的水泥混凝土以及所需的临时或永久性的扣件、钢板、钢筋、焊接、螺栓、粘结等，均作为伸缩装置安装的附属工作，不另行计量。槽口预埋钢筋在403-3上部结构钢筋中单独计量，伸缩缝槽口的预留及其它预留预埋均作为上部梁体砼的附属工作不另行计量。（3）对于桥长≤20米的桥或图纸中有特殊说明的桥，不设专门的伸缩缝装置，采用路面切缝处理的，作为相关工程的附属工作，不另行计量与支付。（4）除伸缩装置外的其他接缝，如橡胶止水片、沥青类接缝填料等，作为有关工程的附属工作，不另行计量。（5）工程细目417-2“模数式伸缩装置”中的伸缩缝型号仅表示伸缩量，不作为伸缩缝实际型号。8、419-1单孔钢筋砼圆管涵、419-2双孔钢筋砼圆管涵、419-3钢筋砼倒虹吸管（1）钢筋混凝土圆管涵或倒虹吸管，以图纸规定的洞身长度或监理工程师同意的现场沿涵洞中心线量测的进出洞口之间的洞身长度，分不同孔径及孔数，经33 监理工程师检查验收合格后以米计量。管节所用钢筋，不另计量。（2）图纸中标明的基底垫层和基座，圆管的接缝材料、沉降缝的填缝与防水材料等，洞口建筑，包括八字墙、一字墙、帽石、锥坡、铺砌、跌水井以及基础挖方及运输、地基换填处理与回填等，均作为承包人应做的附属工作，不另计量与支付。（3）洞口（包括倒虹吸管）建筑以外涵洞上下游沟渠的改沟、铺砌、加固以及急流槽消力坎的建造等均列入第207节相应细目计量。（4）图纸涵洞工程数量表中标明的基础处理、清淤等工程内容不单独计量，应计入涵洞延米单价中；属于特殊路基处理设计中的地基处理工程另行计量与支付，如水泥搅拌桩、碎石桩、强夯、预制砼桩、清淤等特殊路基处理工程内容在第205节中计量。9、420-1钢筋砼盖板涵、420-2钢筋砼箱涵、420-3钢筋砼箱形通道（1）钢筋混凝土盖板涵（含梯坎涵、通道）、钢筋混凝土箱涵（含通道）应以图纸规定的洞身长度或经监理工程师同意的现场沿涵洞中心线测量的进出口之间的洞身长度，经验收合格后按不同孔径以米计量，盖板涵、箱涵所用钢筋不另计量。（2）所有垫层和基础、洞口建筑，包括八字墙、一字墙、帽石、锥坡、跌水井、洞口及洞身铺砌以及基础挖方、地基换填处理、回填土等作为承包人应做的附属工作，均不单独计量。（3）通道范围（含端墙外各20m）内的土方、路面工程及锥坡填筑均作为通道的附属工作，不单独计量。（4）洞口建筑以外涵洞上下游沟渠的改沟、铺砌、加固以及急流槽等可列入207节有关细目计量。（5）主线明通道中的搭板及搭板下素砼垫层，在路面标段招标范围，不计入通道单价中；线外明通道的搭板工程应计入通道单价中。（6）图纸涵洞工程数量表中标明的基础处理、清淤等工程内容不单独计量，应计入涵洞延米单价中；属于特殊路基处理设计中的地基处理工程另行计量与支付，如水泥搅拌桩、碎石桩、强夯、预制砼桩、清淤等特殊路基处理工程内容在第205节中计量。33 10、钢箱梁根据图纸所示，按实际安设并经监理工程师验收合格后的钢箱梁（含钢护栏）以千克（㎏）计量。钢箱梁的制作、涂装、安装架设设备拼装、移运、拆除和为安装所需的临时墩、支架、固定扣件、钢板、焊接、螺栓等均作为钢箱梁工程项目的附属工作，不另行计量与支付。11、拱结构（1）以图纸所示或监理工程师指示为依据，按现场已完工并经验收合格后的混凝土，分别以不同结构类型及混凝土等级，以立方米计量。（2）为完成结构物所用的施工缝连接钢筋、预制构件的预埋钢板、防护角钢或钢板、脚手架或支架及模板、排水设施、防水处理、基础底碎石垫层、混凝土养生、混凝土表面修整及为完成结构物的其他杂项细目，以及混凝土预制构件的安装架设设备拼装、移运、拆除和为安装所需的固定扣件、钢板、焊接、螺栓等，均作为各项相应混凝土工程的附属工作，不另行计量。（3）混凝土结构中的非预应力钢筋及预应力钢绞线，分别在403-3及411-5、411-6节中计量与支付；钢结构中的预应力钢材，按实际安设并经监理工程师验收合格后分别以不同结构及不同材料，以千克（㎏）在本细目中计量与支付。（4）拱结构钢构件，根据图纸所示，按实际安设并经监理工程师验收合格后以千克（㎏）计量与支付，钢构件的制作、涂装、安装架设设备拼装、移运、拆除和为安装所需的临时墩、支架、固定扣件、钢板、焊接、螺栓等作为钢构件项目的正常工作，不另行计量与支付。12、斜拉桥（1）以图纸所示或监理工程师指示为依据，按现场已完工并经验收合格后的混凝土，分别以不同结构类型及混凝土等级，以立方米计量。（2）为完成结构物所用的施工缝连接钢筋、预制构件的预埋钢板、防护角钢或钢板、劲性骨架、脚手架或支架及模板、排水设施、防水处理、基础底碎石垫层、混凝土养生、混凝土表面修整及为完成结构物的其他杂项细目，以及混凝土预制构件的安装架设设备拼装、移运、拆除和为安装所需的固定扣件、钢板、焊接、螺栓等，均作为各项相应混凝土工程的附属工作，不另行计量。（3）混凝土结构中的非预应力钢筋及预应力钢绞线，分别在403-2及411-5、411-6节中计量与支付；斜拉索中的预应力钢材，按实际安设并经监理工程师验收33 合格后以不同材料在本细目中以千克（㎏）计量与支付。（4）斜拉桥钢构件（如避雷针、员工走道及铁门、检修栏杆），根据图纸所示，按实际安设并经监理工程师验收合格后分别以个、千克（㎏）及米计量与支付，钢构件的涂装、安装架设设备拼装、移运、拆除和为安装所需的临时墩、支架、固定扣件、钢板、焊接、螺栓等作为钢构件的附属工作，不另行计量与支付。（5）斜拉桥配重块，根据图纸所示按实际安设并经监理工程师验收合格后以立方米计量与支付。三、特别说明1、所有涵洞及通道均按延长米计量，洞口等附属工程均不单独计量；临时便道上的涵洞不单独计量；结构物基坑开挖和原地面以下部分回填、整形、夯实等工作不单独计量，原地面以上部分回填计入204-1路基填筑的相关项目中。2、对所有桥梁、通道外露面，为保证其外观质量，在施工时要求采用大型钢模板或贴塑胶合板等措施，相关费用应视为已包含在合同价格中。3、一般桥梁及其他公路构造物的钢构件，作为有关细目内的附属工作，不另计量与支付。特殊结构桥梁，如钢管拱、钢箱梁等，钢构件以千克（㎏）为单位，单独计量与支付。4、除桥面柔性防水层单独计量以外，其他防水层和防水处理均不予计量与支付。主线及匝道桥面柔性防水层、桥梁沥青混凝土桥面铺装在路面标段中第300章有关工程细目中计量，线外桥梁桥面柔性防水层、沥青混凝土桥面铺装在路基桥涵标段中第300章有关工程细目中计量。5、桥梁钻孔灌注桩地质层变化厚度按1座桥为1个控制单元，偏差低于桩长的10％（含10％）不予调整，偏差在10％以上时应调整相应桩基项目单价，经设计单位同意，按照实际长度予以计量。33 第500章隧道一、本章计量项目细目号细目名称单位备注502-1洞口、明洞开挖m3隧道标502-2坡面防水m3隧道标502-3洞口坡面防护m3隧道标503-1洞身开挖m3隧道标503-2超前支护503-3喷锚支护504-1洞身衬砌m3隧道标504-2仰拱、铺底混凝土m3隧道标504-3边沟、电缆沟混凝土m3隧道标504-4洞门座隧道标504-5洞内路面505-1防水与排水506-1洞内防火涂料m2隧道标506-2洞内装饰-a镶贴瓷砖m2隧道标-b喷涂混凝土专用漆m2隧道标508-1监控测量-a必测细目（项目名称）总额隧道标-b选测细目（项目名称）总额隧道标509-1地质预报（探测手段）总额隧道标注：备注中说明该项目所属招标标段类别。二、计量规则1、502-1洞口、明洞开挖洞口路堑等开挖的土石方，不分土、石的种类，只区分为土方和石方，以立方米计量。但明洞洞顶回填的土石方要区分土、石的种类，以立方米计量。弃土超出免费距离时，其超出部分另计超运距运费，按立方米*公里计量。若未经监理工程师同意，承包人自选弃土场时，则弃土运距不论远近，均为免费运距。2、502-2-a截水沟截水沟（包括洞顶及端墙后截水沟）圬工以立方米计量，截水沟的土方开挖和砂砾垫层以及模板、支架的制作安装和拆卸等均包括在相应工程中不单独计量。3、502-2-a洞口坡面防护（4）隧道洞门的端墙、翼墙、明洞衬砌及遮光栅（板）的混凝土（钢筋混凝33 土）或石砌圬工，以立方米计量，钢筋（锚杆）以千克（㎏）计量。（6）防水材料（无纺布）铺设完毕经验收合格后以平方米计量，与相邻防水材料搭接部分不另计量。（7）洞口坡面防护工程，按不同圬工类型分别汇总以立方米计量。种植草皮工作内容不在隧道标段，在绿化标段计量与支付。（9）泄水孔、砂浆勾缝、抹平等的处理，以及图纸示出而支付细目表中未列出的零星工程和材料，均包括在相应工程细目单价内，不另行计量。4、503-1洞身开挖洞内开挖土石方符合图纸所示（包括紧急停车道、车行横洞、人行横洞以及监控、消防设施的洞室）或监理工程师指示，按隧道设计横断面加允许平均超挖量计得的土、石方工程量，不分围岩类别，以立方米计量。开挖土石方的弃渣，其弃渣距离在图纸规定的弃渣场内为免费运距；弃渣超出规定弃渣场的距离时（比如图纸规定的弃渣场地不足要另外增加弃土场，或经监理工程师同意变更的弃渣场），其超出部分另计超运距运费，按立方米*公里计量。若未经监理工程师同意，承包人自选弃渣场时，则弃渣运距不论远近，均为免费运距。隧道开挖的钻孔爆破、弃渣的装渣作业均为土石方开挖工程的附属工作，不另行计量。隧道开挖过程，洞内外采取的施工防排水措施，其工作量应含在开挖土石方工程的报价之中。不论承包人出于何种原因而造成的超过允许范围的超挖，和由于超挖所引起增加的工程量，均不予计量。5、503-2超前支护洞身超前支护所需的材料，按图纸所示或监理工程师指示并经验收合格后的各种规格的超前锚杆或小钢管、管棚、注浆小导管、锚杆以米计量，注水泥浆作为锚杆、导管的附属工作，不另单独计量；各种型钢以千克（㎏）计量；连接钢板、螺栓、螺帽、拉杆、垫圈等作为钢支护的附属构件，不另行计量；木材以立方米计量。6、503-3喷锚支护支护的喷射混凝土按验收合格后的受喷面积乘以厚度，以立方米计量，钢筋以千克（㎏）计量。喷射混凝土其回弹率、钢纤维以及喷射前基面的清理工作均包含在工程细目单价之内，不另行计量。7、504-1洞身衬砌33 （1）洞身衬砌的拱部（含边墙），按实际完成并经验收合格后的工程量，分不同级别水泥混凝土和圬工，以立方米计量。洞内衬砌用钢筋，按图纸所示以千克（kg）计量。（2）任何情况下，衬砌厚度超出图纸规定轮廓线的部分，均不予计量。（3）按范本第503.03-1（5）规定，允许个别欠挖的侵入衬砌厚度的岩石体积，计算衬砌数量时不予扣除。8、504-2仰拱、铺底混凝土仰拱、铺底混凝土，应按图纸施工，以立方米计算。9、504-3边沟、电缆沟混凝土预制或就地浇筑混凝土边沟及电缆沟，按实际完成并经验收合格后的工程量，以立方米计量。所需的补强等各种钢筋，不单独计量与支付。10、504-4洞门各类洞门按图纸要求经验收合格后以个计量。其中材料采备、加工制作、安装等均不另行计量。11、504-5洞内路面（1）洞内路面工程经验收合格后以平方米计量。（2）施工缝及沉降缝按图纸规定施工，其工作量含在相关工程细目之中，不另行计量。（3）各种设备、设施的预埋（预留）管件的工作量含在相关工程细目中，不另行计量。12、505-1防水与排水（1）洞内排水用的排水管按不同类型、规格以米计量。（2）压浆堵水按所用原材料（如水泥浆液、水泥-水玻璃浆液）以立方米计量。压浆钻孔以米计量。（3）防水层按所用材料（防水板、无纺布等）以平方米计量；止水带以米计量。（4）为完成上述项目工程加工安装所有工料、机具等均不另行计量。（5）隧道洞身开挖时，洞内外的临时防排水工程应作为洞身开挖的附属工作，不另行支付。为此，503节支付细目的土方及石方工程报价时，应考虑本节支付细目外的其他施工时采取的防排水措施的工作量。13、506-1洞内喷涂防火涂料喷涂的面积，以平方米为单位计量。其工作内容包括材料的采备、供应、运33 输、支架、脚手架的制作安装和拆除，基层表面处理，防火涂料喷涂后的养生，施工的照明、通风等一切与此有关的作业。14、506-2-a洞内镶贴瓷砖镶贴瓷砖的面积，以平方米为单位计量。其工作内容包括材料的采备、供应、运输、混凝土边墙表面的处理，砂浆找平，施工的照明、通风等一切与此有关的作业。找平用的砂浆不另行计量。15、506-2-b洞内喷涂混凝土专用漆喷涂混凝土专用漆的面积，以平方米为单位计量。其工作内容包括材料的采备、供应、运输，基层处理，施工的照明、通风等一切与此有关的作业。16、508-1-a必测细目、508-1-b选测细目监控量测是隧道安全施工必须采取的措施，监控量测除必测项目外，应根据具体情况确定选测项目，分别以总额报价及支付。17、509-1地质预报隧道施工中遇到特殊地质地段时，承包人应采取的有关施工措施，不另予以计量与支付。地质预报采用的方法手段应根据具体情况选用，不同的方法手段，分别以总额报价及支付。三、特别说明1、免费运距的定义：免费运距包括以下两层含义：a、弃方运距在图纸规定或承包人自行选定的弃土场运距范围内的运输费用不另行计量，其费用应含在相应的土方单价内；b、由于弃土场的位置变化引起借土平均运距变化，其变化在1Km以内的，增减的运输费用不予计量与调整。2、弃土场按图纸和招标文件规定，或自行选定，费用计入挖方单价中，不单独计量与支付。3、风水电作业及通风防尘为隧道施工的不可缺少的附属工作，其工作量均含在本章各节有关工程细目的报价中，不予另行计量。33 第600章交通工程预留预埋管线一、本章计量项目细目号细目名称单位备注607-1人手孔个路基、桥梁标607-2监控外场设备基础工程个路基、桥梁标607-3管道工程根延米路基、桥梁标607-4过桥管箱-a过桥管箱（含接头管箱）米路基、桥梁标-b接线盒个路基、桥梁标607-5照明设施基础工程-a35米高杆灯基础个路基、桥梁标-b25米中杆灯基础路基、桥梁标-c12米低杆灯基础路基、桥梁标608-3收费岛-a单向收费岛座路面标-b双向收费岛座路面标608-4地下通道m路基、路面标注：备注中说明该项目所属招标标段类别。二、计量规则1、607-1人手孔人（手）孔应根据图纸的形式及不同尺寸按个计量。所有挖基、挖槽以及回填、压实等均为附属工作，不另予计量。2、607-2监控外场设备基础工程监控外场设备和紧急电话平台应根据图纸所示的型式及不同尺寸施工就位和验收合格后以个计量。所有挖基、挖槽以及回填、压实等均为附属工作，不另予计量。3、607-3管道工程本项目是指监控、通信、收费系统、照明、供配电等工程的预留预埋管道。按铺筑就位并验收合格后以根延米计量，计量是沿着单管和多管结构的管道中线进行，例如3根1束50米长的管道计量数量为150米。所有挖基、挖槽以及回填、压实等均为附属工作，不另予计量。4、607-4过桥管箱（含接头管箱）、607-5接线盒过桥管箱的制作、安装应根据图纸所示的型式及尺寸施工完毕并验收合格后，33 以米计量。所有封缝料和牵引线及拉棒检验等，作为承包人的附属工作，不另行计量；接线盒按“个”计量。管道安装在桥上的托架作为制作、安装过桥管箱的附属工作，不另行计量。5、607-5照明设施基础工程照明设施的基础应根据图纸所示的型式及不同尺寸施工就位和验收合格后以个计量。所有挖基、挖槽以及回填、压实等均为附属工作，不另予计量。6、608-3-a单向收费岛、608-3-b双向收费岛收费岛浇筑按图纸形式及大小经监理工程师验收合格后，分别按单向收费岛和双向收费岛以个为单位计量。收费设施的预埋件为各有关工程细目的附属工作，均不另予计量。所有挖基、挖槽以及回填、压实等均为各相关工程细目的附属工作，不另予计量。凡未列入计量细目的零星工程，均含在相关工程细目内，不另予计量。收费岛上立面标记、设备基础、预埋管线、防撞护栏、防撞柱以及收费亭基础作为收费岛的附属工作，不单独计量支付。7、608-4地下通道工程地下通道按图纸要求经监理工程师验收合格后，其长度沿通道中心量测洞口间距离，以延米为单位计量，计量中包含了装饰贴面工程及防、排水处理等内容。所有挖基、挖槽以及回填、压实等均为附属工作，不另予计量。33'
