第二十九课时全断面岩石掘进机(tbm)施工概预算定额

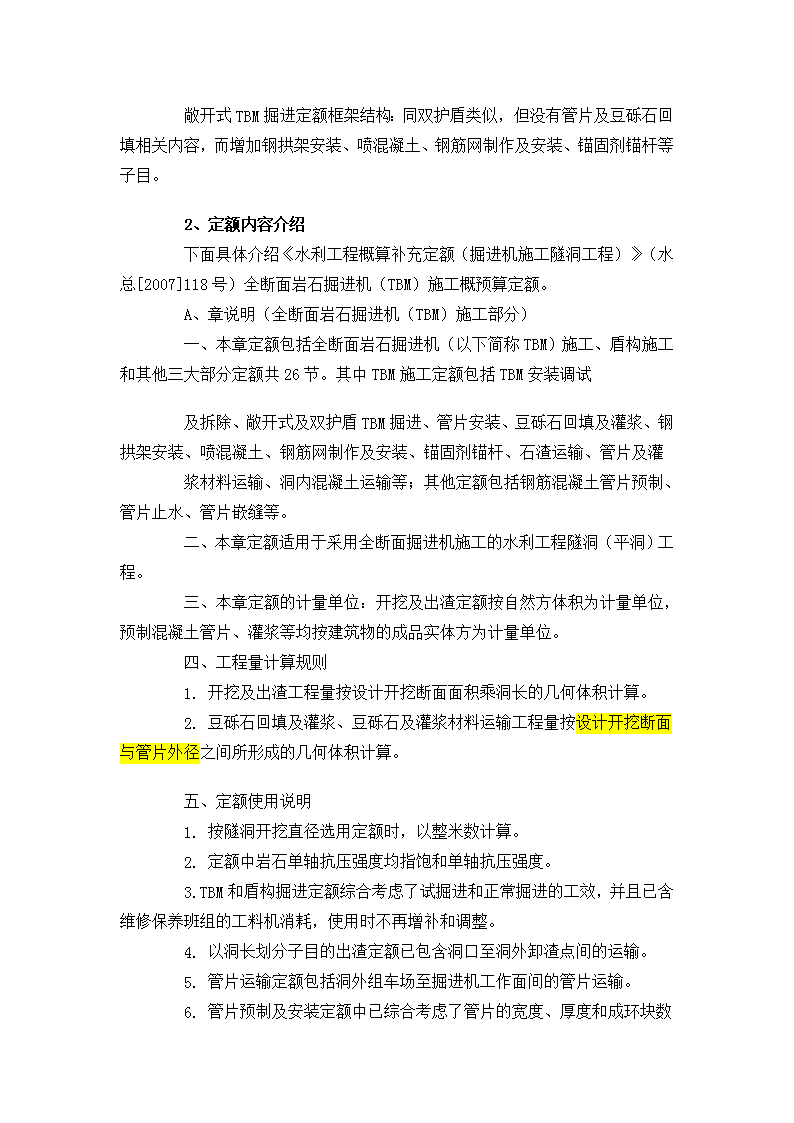

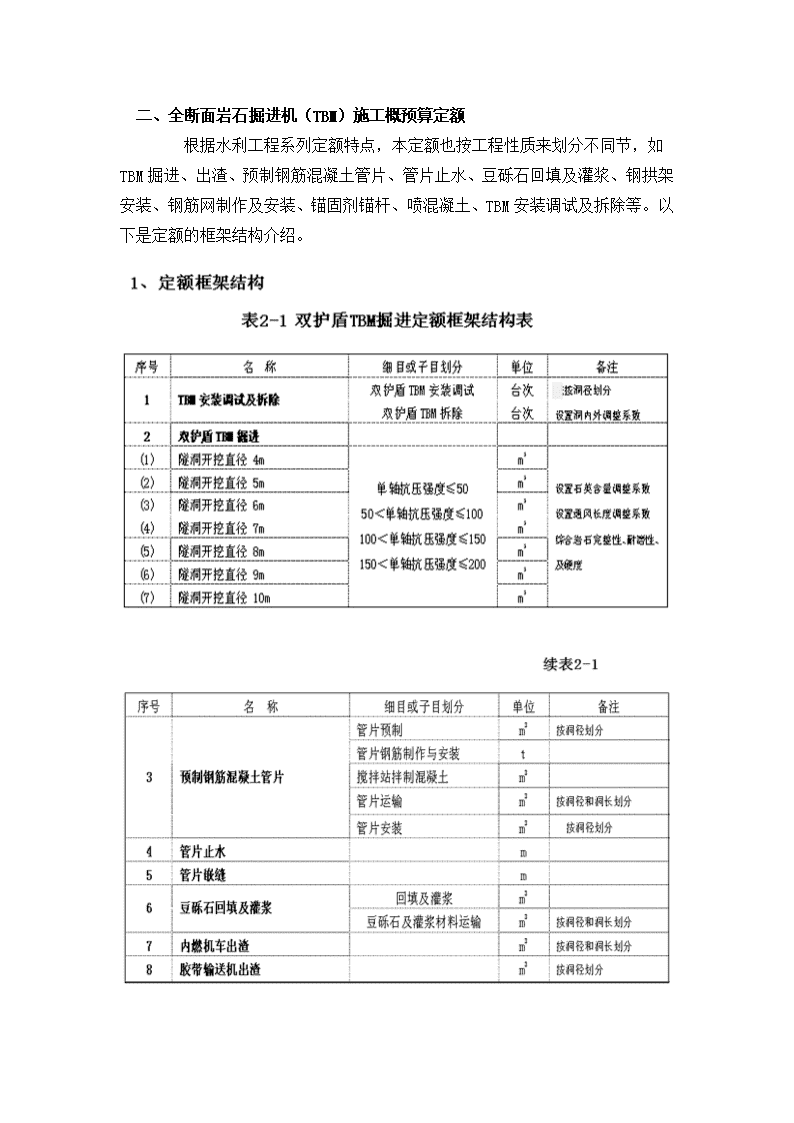

' 二、全断面岩石掘进机（TBM）施工概预算定额    根据水利工程系列定额特点，本定额也按工程性质来划分不同节，如TBM掘进、出渣、预制钢筋混凝土管片、管片止水、豆砾石回填及灌浆、钢拱架安装、钢筋网制作及安装、锚固剂锚杆、喷混凝土、TBM安装调试及拆除等。以下是定额的框架结构介绍。     敞开式TBM掘进定额框架结构：同双护盾类似，但没有管片及豆砾石回填相关内容，而增加钢拱架安装、喷混凝土、钢筋网制作及安装、锚固剂锚杆等子目。    2、定额内容介绍    下面具体介绍《水利工程概算补充定额（掘进机施工隧洞工程）》（水总[2007]118号）全断面岩石掘进机（TBM）施工概预算定额。    A、章说明（全断面岩石掘进机（TBM）施工部分）    一、本章定额包括全断面岩石掘进机（以下简称TBM）施工、盾构施工和其他三大部分定额共26节。其中TBM施工定额包括TBM安装调试    及拆除、敞开式及双护盾TBM掘进、管片安装、豆砾石回填及灌浆、钢拱架安装、喷混凝土、钢筋网制作及安装、锚固剂锚杆、石渣运输、管片及灌    浆材料运输、洞内混凝土运输等；其他定额包括钢筋混凝土管片预制、管片止水、管片嵌缝等。    二、本章定额适用于采用全断面掘进机施工的水利工程隧洞（平洞）工程。    三、本章定额的计量单位：开挖及出渣定额按自然方体积为计量单位，预制混凝土管片、灌浆等均按建筑物的成品实体方为计量单位。    四、工程量计算规则    1.开挖及出渣工程量按设计开挖断面面积乘洞长的几何体积计算。    2.豆砾石回填及灌浆、豆砾石及灌浆材料运输工程量按设计开挖断面与管片外径之间所形成的几何体积计算。    五、定额使用说明    1.按隧洞开挖直径选用定额时，以整米数计算。    2.定额中岩石单轴抗压强度均指饱和单轴抗压强度。    3.TBM和盾构掘进定额综合考虑了试掘进和正常掘进的工效，并且已含维修保养班组的工料机消耗，使用时不再增补和调整。    4.以洞长划分子目的出渣定额已包含洞口至洞外卸渣点间的运输。    5.管片运输定额包括洞外组车场至掘进机工作面间的管片运输。    6. 管片预制及安装定额中已综合考虑了管片的宽度、厚度和成环块数等因素，与实际不同时不再调整。管片安装定额包括管片后配套吊运、安装、测量等工序。    7.关于TBM施工定额的其他说明：    （1）TBM安装调试定额适用于洞外安装调试，如在洞内安装调试，人工、机械乘以1.25系数；TBM拆除定额适用于洞内拆除，如在洞外拆除，人工、机械乘0.8系数。    （2）TBM掘进定额中刀具按432mm滚刀拟定，使用时不作调整；刀具消耗量按隧洞岩石石英含量5%~15%拟定，若石英含量不同时，刀具消耗量按表1系数调整。    （3）TBM掘进定额中轴流通风机台时量系按一个工作面长度6km以内拟定，如工作面长度超过6km时，应按表2系数调整轴流通风机台时量。     8.单护盾TBM施工时，选用双护盾TBM施工定额，并作如下调整：TBM台时费乘0.9的调整系数；TBM掘进定额人工、机械乘1.15的调整系数，TBM安装调试及拆除定额乘0.9的调整系数。    七、工程单价取费及其他说明    1.掘进机施工人工预算单价执行枢纽工程标准。    2.掘进机施工土石方类工程、钻孔灌浆及锚固类工程执行如下取费标准：其他直接费费率1.5%～2.5%，现场经费费率3%，间接费费率3%；其他工程单价取费执行水总[2002]116号文编制规定相关标准。    3.由建设单位提供掘进机并在施工机械台时费中扣除折旧费的工程，土方、石方类工程执行如下取费标准：其他直接费费率2%～3%，现场经费费率5%，间接费费率5%。    4.……    5.掘进机施工时临时供电线路、通风管道、轨道安装和拆除费用可在临时工程中单列项。    6.钢筋混凝土管片预制厂土建费用可在临时工程中单列项。    B、定额    T－1全断面岩石掘进机（TBM）施工    T－1－1TBM安装调试及拆除    1、子目划分    本节定额分为4个细目。    （1）双护盾TBM安装调试    （2）敞开式TBM安装调试    （3）双护盾TBM拆除    （4）敞开式TBM拆除    每个细目按隧洞开挖直径（m）又分为7个子目，共计28个子目。    2、适用范围及工作内容     适用范围：TBM安装调试及拆除。    工作内容：安装调试：场内运输、主机及后配套安装调试、安装场至洞口50m的滑行。    拆除：起吊设备及附属设备就位、拆除TBM主机及后配套、上托架装车、洞内及场内运输。    3、定额调整    TBM在洞内安装调试，人工、机械乘1.25系数；TBM在洞外拆除    人工、机械乘0.8系数。    4、补充说明    随着直径的增加，TBM最大件重量也随之加大，在安装时运输设备和吊装设备依次增大，所以定额的消耗量也依次增大。    T－1－2敞开式TBM掘进    1、子目划分    本节定额分为7个细目。    （1）隧洞开挖直径4m    （2）隧洞开挖直径5m    （3）隧洞开挖直径6m    （4）隧洞开挖直径7m    （5）隧洞开挖直径8m    （6）隧洞开挖直径9m    （7）隧洞开挖直径10m    每个细目按单轴抗压强度（MPa）又分为4个子目，共计28个子目。    2、适用范围及工作内容    适用范围：敞开式TBM掘进。    工作内容：操作TBM掘进、供气通风、测量、维护等。    3、定额调整    （1）刀具消耗量按石英含量5%~15%拟定，若石英含量不同时，刀具消耗量按表1系数调整。     （2）轴流通风机台时量系按一个工作面长度6km以内拟定，如工作面长度超过6km时，按表2系数调整轴流通风机台时量。    4、补充说明    （1）本定额以主要影响因素即岩石的单轴抗压强度划分定额子目的，定额中已综合考虑了各种地质因素的影响，使用时不再增补。    （2）定额是按隧洞开挖直径划分子目的，如遇隧洞直径不是整数，无须内插，按四舍五入后的整数选取定额子目。    （3）定额中综合考虑了试掘进和正常掘进的工效，并且已含维修保养班组的工料机消耗，使用时不再增补和调整。T－1－3双护盾TBM掘进    1、子目划分    本节定额分为7个细目。    （1）隧洞开挖直径4m    （2）隧洞开挖直径5m    （3）隧洞开挖直径6m    （4）隧洞开挖直径7m    （5）隧洞开挖直径8m    （6）隧洞开挖直径9m    （7）隧洞开挖直径10m    每个细目按单轴抗压强度（MPa）又分为4个子目，共计28个子目。    2、适用范围及工作内容    适用范围：双护盾TBM掘进。    工作内容：操作TBM掘进、供气通风、测量、维护等。    3、定额调整    （1）与敞开式TBM掘进一致。    （2）与敞开式TBM掘进一致。     （3）单护盾TBM施工时，选用双护盾TBM施工定额，并作如下调整：TBM台时费乘0.9的调整系数；TBM掘进定额人工、机械乘1.15的调整系数，TBM安装调试及拆除定额乘0.9的调整系数。    4、补充说明    与敞开式TBM掘进一致。T－1－4预制钢筋混凝土管片安装    1、子目划分    本节定额按隧洞开挖直径（m）分为7个子目    2、适用范围及工作内容    适用范围：双护盾TBM掘进，预制钢筋混凝土管片安装。    工作内容：管片吊运、清除污物、安装连接栓及导向杆、就位、校准，安装、测量。    3、补充说明    （1）钢筋混凝土管片预制套用T－3－1－1；运输套用T－1－12。    （2）定额中已综合考虑了管片的宽度、厚度和成环块数等因素，与实际不同时不再调整。    （3）管片安装定额包括管片后配套吊运、安装、测量等工序。    T－1－5豆砾石回填及灌浆    1、适用范围及工作内容    适用范围：双护盾TBM掘进，豆砾石回填及灌浆。    工作内容：吹填豆砾石、制浆、注浆、封孔、记录、质量检查、孔位转移等。    2、补充说明    豆砾石及灌浆材料运输套用T－1－13T－1－6钢拱架安装    1、适用范围及工作内容    适用范围：TBM掘进，钢拱架安装。    工作内容：钢拱架运输、安装。 T－1－7喷混凝土    1、子目划分    本节定额按素喷还是网喷和喷射厚度（mm）分为6个子目。    2、适用范围及工作内容    适用范围：TBM掘进，喷混凝土作业。工作内容：配料、上料、搅拌、喷射、处理回弹料、养护。T－1－8钢筋网制作及安装    1、适用范围及工作内容    适用范围：TBM掘进，钢筋网制作及安装。    工作内容：回直、除锈、切筋、焊接、安装。T－1－9锚固剂锚杆    1、子目划分    本节定额按锚杆长度分为2个细目。    锚杆长度2m    锚杆长度3m    每个细目按单轴抗压强度（Mpa）又分为4个子目，共计8个子目。    2、适用范围及工作内容    适用范围：TBM掘进，锚杆作业。    工作内容：钻孔、锚杆制作安装、砂浆拌制、封孔、锚定。T－1－10内燃机车出渣    1、子目划分    本节定额按隧洞开挖直径（m）和洞长（km）分为6个子目    2、适用范围及工作内容    适用范围：双护盾TBM掘进，平洞有轨出渣。    工作内容：装载、组车、运输、卸除、空回。     3、定额调整    （1）敞开式TBM掘进时,内燃机车乘以1.3系数。    （2）不足5km按5km计算。    4、补充说明    定额已包含洞口至洞外卸渣点间的运输。T－1－11胶带输送机出渣    1、子目划分    本节定额按隧洞开挖直径（m）分为7个子目    2、适用范围及工作内容    适用范围：TBM掘进，胶带输送机出渣。    工作内容：料斗进料、运输、卸于洞口。T－1－12预制钢筋混凝土管片运输    1、子目划分    本节定额按隧洞开挖直径（m）和洞长（km）分为6个子目    2、适用范围及工作内容    适用范围：双护盾TBM开挖机车出渣时，洞外组车场至掘进机工作面的管片运输。    工作内容：起吊、行车配合、垫道木、装车、组车、运输、空回等。    3、补充说明    （1）不足5km按5km计算。    （2）定额包括洞外组车场至掘进机工作面间的管片运输。T－1－13豆砾石及灌浆材料运输    1、子目划分    本节定额按隧洞开挖直径（m）和洞长（km）分为6个子目    2、适用范围及工作内容     适用范围：双护盾TBM开挖机车出渣时，工地豆砾石及灌浆材料存放场至掘进机工作面的运输。    工作内容：装车、行车配合、组车、运输等。    3、补充说明    （1）不足5km按5km计算。    （2）定额包括工地豆砾石及灌浆材料存放场至掘进机工作面的运输T－1－14洞内混凝土运输1、子目划分本节定额按隧洞开挖直径（m）和洞长（km）分为6个子目2、适用范围及工作内容适用范围：敞开式TBM洞内混凝土运输。工作内容：等装、等卸、重运、空回、清洗。3、补充说明（1）不足5km按5km计算。T－3其他T－3－1预制钢筋混凝土管片    1、子目划分    本节定额分为3个细目。    （1）管片预制    （2）管片钢筋制作及安装    （3）搅拌站拌制混凝土管片预制按隧洞开挖直径（m）又分为8个子目，搅拌站拌制混凝土按搅拌站容量（m3）分为2个子目，共计11个子目。    2、适用范围及工作内容    （1）管片预制    ①适用范围和工作内容     适用范围：掘进机掘进，钢筋混凝土管片预制。    工作内容：钢筋笼就位、皮带机运砼、混凝土浇捣、蒸汽养护、预制厂室内外运输堆放、模具拆卸清理、刷油、测量检验、质量检查等。    ②补充说明    a定额中的胶带输送机为混凝土运输机械。    b定额中已综合考虑了管片的宽度、厚度和成环块数等因素，与实际不同时不再调整。    （2）管片钢筋制作及安装    适用范围：掘进机掘进，钢筋混凝土管片预制。    工作内容：回直、除锈、切断、弯制、焊接、绑扎、就近堆放。    （3）搅拌站拌制混凝土    适用范围：预制钢筋混凝土管片搅拌站拌制混凝土。    工作内容：进料、加水、加外加剂、拌和、出料。T－3－2管片止水    适用范围及工作内容    适用范围：混凝土管片止水。    工作内容：管片止水槽表面清理；涂刷粘结剂，粘贴止水条等。T－3－3管片嵌缝    适用范围及工作内容    适用范围：混凝土管片嵌缝    工作内容：管片嵌缝槽表面处理、配料、嵌缝；管片缺陷修补等。'
