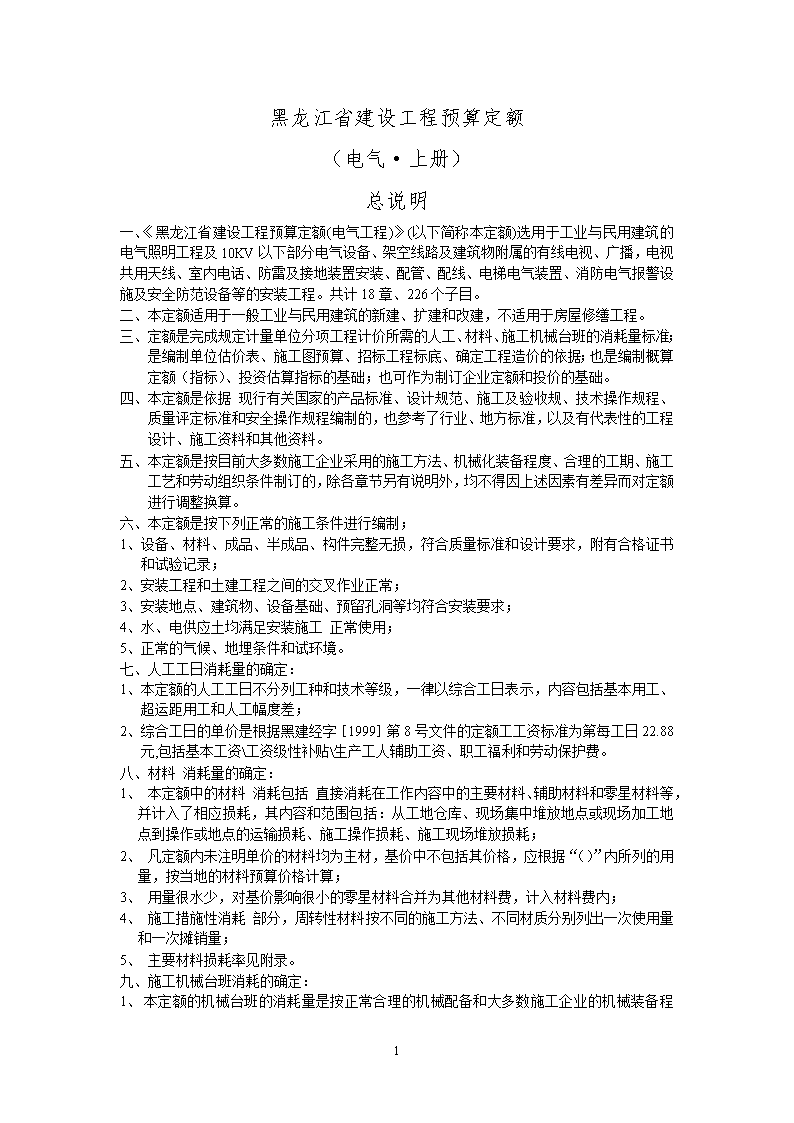

黑龙江省建设工程预算定额

'黑龙江省建设工程预算定额（电气·上册）总说明一、《黑龙江省建设工程预算定额(电气工程)》(以下简称本定额)选用于工业与民用建筑的电气照明工程及10KV以下部分电气设备、架空线路及建筑物附属的有线电视、广播，电视共用天线、室内电话、防雷及接地装置安装、配管、配线、电梯电气装置、消防电气报警设施及安全防范设备等的安装工程。共计18章、226个子目。二、本定额适用于一般工业与民用建筑的新建、扩建和改建，不适用于房屋修缮工程。三、定额是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准；是编制单位估价表、施工图预算、招标工程标底、确定工程造价的依据；也是编制概算定额（指标）、投资估算指标的基础；也可作为制订企业定额和投价的基础。四、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规、技术操作规程、质量评定标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。五、本定额是按目前大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章节另有说明外，均不得因上述因素有差异而对定额进行调整换算。六、本定额是按下列正常的施工条件进行编制；1、设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录；2、安装工程和土建工程之间的交叉作业正常；3、安装地点、建筑物、设备基础、预留孔洞等均符合安装要求；4、水、电供应土均满足安装施工正常使用；5、正常的气候、地埋条件和试环境。七、人工工日消耗量的确定：1、本定额的人工工日不分列工种和技术等级，一律以综合工日表示，内容包括基本用工、超运距用工和人工幅度差；2、综合工日的单价是根据黑建经字［1999］第8号文件的定额工工资标准为第每工日22.88元,包括基本工资工资级性补贴生产工人辅助工资、职工福利和劳动保护费。八、材料消耗量的确定：1、本定额中的材料消耗包括直接消耗在工作内容中的主要材料、辅助材料和零星材料等，并计入了相应损耗，其内容和范围包括：从工地仓库、现场集中堆放地点或现场加工地点到操作或地点的运输损耗、施工操作损耗、施工现场堆放损耗；2、凡定额内未注明单价的材料均为主材，基价中不包括其价格，应根据“（）”内所列的用量，按当地的材料预算价格计算；3、用量很水少，对基价影响很小的零星材料合并为其他材料费，计入材料费内；4、施工措施性消耗部分，周转性材料按不同的施工方法、不同材质分别列出一次使用量和一次摊销量；5、主要材料损耗率见附录。九、施工机械台班消耗的确定：1、11 本定额的机械台班的消耗量是按正常合理的机械配备和大多数施工企业的机械装备程度综合治取定；1、凡单位价值在2000以内，使用年限在两年以内的不构成固定资产的工具、用具等，已在建筑安装工程费用定额中考虑；2、本定额的施工机械台班单价，是按二000年颁发的《黑龙江省施工机械台班费用定额》取定的,其中包括养路费和车船使用税等.二、施工仪器仪表台班消耗量的确定：1、本定额的施工仪器仪表消耗量是按大多数施工企业的现场校验仪器仪表配备情况综合取定，实际与定额不符时，除各章另有说明者外，均不作调整；2、凡单位价值在2000元以内，使用年限在两年以内的不构成固定资产的施工仪器仪表等未进入定额，已在建筑安装工程费用定额中考虑；三、关于水平和垂直运输：1、设备：包括自安装现场指定堆放地点运至安装地点的水平和垂直运输；2、材料、成品、半成品：包括自施工单位现场仓库或现场指定堆放地点运至安装地点的水平和垂直运输；3、垂直运输基准面：室内以室内地平面为基准面，室外以安装现场地平面为基准面。四、本定额适用于海拔高程2000M以下，地震烈度七度过下地区，超过上述情况时另行处理。五、本定额的工作内容除各章节另有说明的工序外，均包括：施工准备、熟悉施工图纸、布置操作地点、领退料具、场内搬运、检查、安装、清理、配合质量检验，还包括工种间交叉配合、临时移动水电源的停歇时间及操作完毕后的场地清理等。六、本定额不包括以下内容：1、10KV以上及专业项目的电气设备安装。2、电气设备（如电动机）配合机械设备进行单体试运转工作。七、关于下列各项费用的规定：1、脚手架搭拆费：除各章节另有规定和定额项目已考虑的除外，均按本规定执行①第一篇（第一章~第九章，第十一章~第十五章）按人工费4%计算，其中人工工资占25%；②第二篇(第十六章~第十八章)按人工费5%计算,其中人工工资占25%.2、工程超高增加费：第一篇（第一章~第五章）定额中工程超高增加费（已考虑了超高因素的定额项目除外）：是指操作物高度离楼地面5M以上20M以下的电气安装工程，按超大高部分的电气安装工程人工费的33%计取，工程超高增加费全部为人工费；3、高层建筑增加费(指高度在6层或20M以上的工业与民用建筑)按高层建筑增加费表计算,见表一高层建筑增加费表;4、安装与生产同时进行时,按人工费加10%(已考虑的定额项目除外);5、在有害身体健康的环境中,按人工费增加10%;八、本定额中施工用水、用电按城镇自来水公司和供电局的供水、供电考虑的，如采用其它形式，可按实际计算。在施工中由建设单位供水、供电时按水表时，可按定额人工费⒊85%（水为0。01%、电为3。84%）计算，从工程结算金额中扣除，返给建设单位。九、本定额中注有“×××以同”或“×××以下”者均包括×××本身，“×××以外”或“××××以上”者，则不包括×××本身。十、本说明尽事宜，详见各章说明。11 高层建筑增加费表层数(层以下)9层(30m)12层(40m)15层(50m)18层(60m)21层(70m)24层(80m)27层(90m)30层(100m)33层(110m)电气设备安装工程按人工费的(%)1246810131619消防电气及安全检查防范工程按人工费的(%)124579111417层数(层以下)36层(120m）39层(130m）42层(140m)45层（150m48层(160m)51层(170m）54层(180m）57层(190m)60层(200m）电气设备安装工程按人工费的(%)222528313437404346消防电气及安全防范工程按人工费的(%)202326293235384144第一章变压器说明一、油浸电力变压器安装定额也适用于自耦式变压器、带动负荷调压变压器及并联电抗器的安装。电炉变压器按同容量电力变压器定额基价增加100%，整流变压器按同容量电力变压器定额基价增加100%。二、变压器的器身检查：4000kvA以下是按吊芯罩考虑的，4000kvA以上是按吊钟罩考虑的，如果4000KVA以上的变压器需吊芯检查时，定额机械增加100%。。三、干式变压器如果带有保护外罩时，，人工和机械增加20%。四、整流变压器消弧线圈、并联电器的干燥，执行同容量变压器干燥定额，电炉变压器干燥按同容量变压器干燥定额基价增加100%。五、变压器是按设备自带考虑的，施工中变压器油的过滤损耗及操作损耗已包括在定额中。六、变压器安装过程中放，注油及油过滤所使用的容器，均已在油过滤定额中考虑，不得另行计算。七、本章定额不包括下列工作内容：1、变压器干燥棚的搭救拆工作，若发生时可按实另行计算。2、变压器铁梯及母线、铁构件的制作、安装，按本定额相应项目执行。3、瓦斯继电器的检查及试验已列入变压器系统调整试验定额内。4、端子箱、控制箱的制作及安装，按本定额相应项目执行。/5、二次喷泉漆发生时，按本定额相应项目执行。工程量计算规则一、变压器安装，按不同容量，以“台”为计算单位。二、电力变压器干燥是将变压器通过试验，判别定绝缘受潮程度，方可确定是否干燥，以“台”为计量单位。第二章配电装置说明一、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备带考虑。11 一、本章定额不包括下列工作内容，按本定额相应项目执行：1、端子箱安装。2、设备支架制作及安装。3、绝缘油过滤。4、基础槽（角）钢安装。二、设备安装所需的地脚螺栓按土建预埋考虑，不包括二次灌浆。三、互感器安装定额系按单相考虑的，不包括抽芯及绝缘油过滤，发生时，另行处理。四、电搞器安装定额系按三相叠放、三相平放和二叠一平的安装方式综合考虑的，不论何种安装方式，均不换算，一律执行本定额。干式电器安装适用于砼电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。五、高压成套配电柜安装定额系综合考虑的，不分容量大小，均不包括母线安装及设备干燥。六、低压无功补偿电容器屏（柜）安装按本定额相应项目执行。七、组合型成套箱式变电站主要是指10kv以下的箱式变电站，一般布置形式为变压器在箱的中间或箱的两侧终端，箱的一侧为高压开关位置，另一侧为低压开关位置。组合型低压成套配电装置其外形象一个大型集箱，内装6~24台低压配电箱（屏），箱的两端开门，中间为通道，称为集装箱式低压配电室，按本定额相应项目执行。工程量计算规则一、断路器、电流互流感器、油浸电抗器、电力电容器及电容器柜的安装以“台（个）”为计量单位。二、隔离开关、负荷开关、熔断器、干式电抗器的安装以“组”为计量单位，每组按三相计算。三、交流滤波装置的安装以“台”为计量单位。每套滤波装置包括三台组架安装，不包括设备本身的铜母线安装，按本定额相应项目执行。四、高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未包括基础槽钢、母线及引线的配算，按本定额相应项目执行。五、高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未包括基础槽钢、母线及引下线的配置安装。六、配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需用量计算，按本定额相应项目执行。第三章母线、绝缘子说明一、本章定额不包括支架、制作件的制作及安装，发生时，按本定额相应项目执行。二、软母线、带形母线的安装定额内不包括母线、金具、绝子等主材，具体可按数量加损耗率计算。三、组合软导线安装定额不包括两端铁构件制作、安装和支持瓷瓶、带形母线的安装，发生时，按本定额相应执行。其跨距是按标准综合考虑的，如实际跨距与定额不符时均不换算。四、软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工增加8%。五、软母线的引下线、跳动线、设备连线均按导线截面分别执行本定额。不区分引下线、跳线和设备连线。六、带形钢母线安装执行铜母线安装定额。11 一、带形母线伸缩节头和铜过渡板无按成品考虑，定额仅包含现场安装。封闭式插接母线槽在坚井内安装时，其定额人工和机械增加100%。工程量计算规则一、悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连线或设备等所用的绝缘子串安装，按单、双串分别以“串”为计量单位。耐张绝缘子串的安装，已包括在软母线安装定额内。二、支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位；穿墙套管安装不分水平、垂直安装，均以“个”为计量单位。/三、软母线安装预留长度按下表计算：软母线安装预留长度表项目耐张跳线引下线、设备连接线预留长度2.50.80.6四、硬母线配置安装预留长度按下表规定计算：硬母线配置安装预留长度表序号项目预留长度说明1带型、槽型母线终端0.3从最后一个支持点算起2带型、槽型母线与分支线连接0.5分支线预留长度3带型母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1.0从设备端子接口算起5槽型母线与设备连接0.5从设备端子接口算起五、软母线安装，指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以“跨/三相”为计量单位。设计跨距不同时，不得调整。导线、绝缘子、线夹、弛度调节金具等均按施工图设计用量加定额规定的损耗率计算。六、软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，以“组”为计量单位，每三相为一组：软母线经终端耐张线夹引下（不经T型线夹或并沟线夹引下）与设备连接的部分均执行引下线定额，不得换算。七、两跨软母线间的跳引线安装，以“组”为计量单位，每三相为一组。不论两端的耐张线夹是螺栓式或压接式，均执行软母线跳线定额，不得换算。八、设备连接线安装，指两台设备之间的连接部分。不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。九、组合软母线安装，按三相为一组计算。跨距（包括水平悬挂部分和两端引下部分之和）系以45m以内考虑，无论跨度长或短，均不调整。导线、绝缘子、线夹、金具按施工图设计用量加定额规定的损耗率计算。十、带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。母线和固定母线的金具均按设计量加损耗率计算。十一、钢带型母线安装，按同规格的铜母线定额执行，不得换算。十二、母线伸缩接头及铜过渡板安装均以“个”为计量单位。十三、槽型母线安装，以“m/单相”为计量单位。槽型母线与设备连接分别以连接不同的设备，以“台”为计量单位。槽型母线及固定槽型母线的金具按设计用量加损耗率计算。共箱母线按壳的大、小尺寸，以“m”为计量单位，长度按设计共箱母线的轴线长度计算。十四、低压（指380V以下）封闭式插接母线槽安装，分别按导体的额定电流大小以“m”为计量单位，长度按设计母线的轴线长度计算，封闭母线槽分线箱，以“台”为计量单位，分别以电流大小按设计数量计算。11 五、重型母线安装包括铜母线、铝母线，分别按截面大小以母线的成品重量以“t”为计量单位六、重型铝母线接触面加工指铸造件需加工接触面时，可以按其接触面大小，分别以“片/单相”为计量单位。七、带型母线、槽型母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量，按本定额相应项目执行。第四章控制设备及低压电器说明一、本章包括电气控制设备、低压电器的安装，盘、柜配线，焊（压）接线端子，穿通板制作、安装，基础槽、角钢及各种铁构件、支架制作安装。二、控制设备安装除限位开关及水位电气信号装置外，其他均未包括支架制作、安装，发生时，按本定额相应项目执行。三、控制设备安装未包括下列工作内容：1．二次喷漆及喷字。2．电器及设备干燥。3．焊、压接线端子。4．端子板外部（二次）接线。四、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。五、设备的补充油按设备自带考虑。六、各种铁构件制作，均不包括镀锌、镀锡、镀铬、喷塑等其他金属防护费用，发生时，另行计算。七、轻型铁构件系指结构厚度在3mm以内的构件。八、铁构件制作、安装定额适用于本定额范围内的各种支架、构件的制作及安装。工程量计算规则一、控制设备及低压电器安装均以“台”为计量单位。以上设备安装均未包括基础槽钢、角钢的制作及安装，其工程量应按相应定额，另行计算。二、铁构件制作、安装均按施工图设计尺寸，以成品重量“kg”为计量单位。三、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。四、盘柜配线分不同规格，以“m”为计量单位。五、配电板制作、安装及包铁皮，按配电板图示外形尺寸，以“m”为计量单位。六、焊（压）接线端子定额只适用于导线；电缆终端头制作、安装定额中已包括压接线端子，不得重复计算。七、端子板外部接线按设备盘、箱、屏、柜、台的外部接线图计算，以“个头“为计算单位。八、盘、箱、柜的外部进出线预留长度按下表计算：盘、箱、柜的外部进出线预留长度表11 序号项目预留长度说明1各种盘、箱、柜高＋宽盘面尺寸2单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器0.5从安装对象中心算起3继电器、控制开关、信号灯、按钮、熔断器等小电器0.3从安装对象中心算起4分支接头0.2分支线预留长度第四章蓄电池说明一、本章定额适用于220V以下各种容量碱性和酸性固定型蓄电池及其防震支架安装,蓄电池充放电.二、蓄电池防震支架按随设备自带考虑,安装按地坪打眼,埋装膨胀螺栓固定.三、蓄电池电极连接条、紧固螺栓、绝缘垫均按设备自带考虑。四、本章定额不包括蓄电池抽头连接用电缆保护管的安装，发生时应按本定额相应项目执行。五、碱性蓄电池补充电解液，按厂家随设备自带。铅酸蓄电池的电解液已包括在定额内，不另行计算。六、蓄电池充、放电的电量已计入定额，不论酸性、碱性电池均按其电压和容量执行相应项目。工程量计算规则一、铅酸蓄电池和碱性蓄电池安装，分别按单体蓄电池容量大小，以“个”为计量单位，按施工图设计的数量计算工程量。定额内已包括了电解液的材料消耗，执行时不得调整。二、免维护蓄电池安装以“组、件”为计量单位，其具体计算如下例：某项工程设计一组蓄电池为220V/500V·h，由12V/500A·h的定额18组件执行。三、蓄电池充、放电按不同容量，以“组”为计量单位。第五章电机一、本章定额中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查、接线定、适用于同功率的小型发电机和小型电动机的检查、接线，两台定额中的电机功率系指电机的额定功率。二、直流发电机组和多台机组，可按单台电机分别执行相应定额。三、本章的电机检查、接线定额。除发电机和调相机外，均不包括电机的干燥工作，发生时，应执行电机干燥定额。本章的电机干燥定额系按一次干燥所需的人工、材料、机械消耗量考虑的。四、电机检查、接线定额的界限划分：单台重量在３ｔ以下的电机，单台重量超过３ｔ和３０ｔ以下的电机为中型电机，单台重量在３０ｔ以上的电机为大型电机。大、中型电机不分交、直流电机一律按电机重量执行相应定额。五、微型电机分为三类：１、驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等。２、11 控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、微型直流电动机等。１、电源微型电机系指微型电动机组和单枢变流机等。其他小型电机凡功率在０。７５ＫＷ以下的电机均执行电机定额，但一般民用小型交流电风扇安装按本定额相应项目执行。一、各类电机的检查、接线定额均不包括控制装置的安装的接线。二、本定额的电机的接地线材质是按镀锌扁钢（２５×4）考虑的，如采用铜接地线时主材（导线和接头）可换算，但安装人工和机械均不调整。三、电机安装执行相应定额，其电机的检查、接线和干燥执行本定额。各种电机的检查、接线，按规范要求均已考虑了相应的金属软管，如设计另人规定的，按设计规范和数量计算。电机的电源线为导线时应执行本定额的压（焊）接线端子项目。工程量计算规则二、发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。直流发电机组和多台纲组，按单台电机分别执行定额。三、小型电机按电机类别和功率大小执行相应定额，大、中型电机不分类别一律按电机重量执行相应定额。第四章滑触线装置一、滑触线支架的基础铁件及螺栓，按土建预埋考虑。四、滑触线及架的油漆，均按涂一遍考虑。三、移动软电缆敷设未包括轨道安装及滑轮制作。五、滑触线的辅助母线安装，执行“车间带型母线”安装定额。六、滑触线伸缩器和坐式电车绝缘子支持器的安装，已分别包括在“滑触线安装”和“滑触线支架安装”定额内，不另行计算。七、滑触线及支架安装是按10m以下标高考虑的，如超过10m时按总说明的超高系数计算。八、铁构件制作，按本定额相应项目执行。工程量计算规则一、起重机上的电气设备、照明装置和电缆管线等安装按本定额相应项目执行。二、滑触线安装以“m/单相”为计量单位，其附加和预留长度按下表计算。滑触线安装附加和预留长度表计量单位：m/根序号项目预留长度说明1圆钢、铜母线与设备连接0.2从设备接线端子接口算起2圆钢、铜滑触线终端0.5从最后一个固定点算起3角钢滑触线终端1.0从最后一个支持点算起4扁钢滑触线终端1.3从最后一个固定点算起5扁钢母线分支0.5分支线预留长度6扁钢母线与设备连接0.5从设备接线端子接口算起7轻轨滑触线终端0.8从最后一个支持点算起8安全节能及其他滑触线终端0.5从最后一个固定点算起第八章电缆11 一、本章的电缆敷设定额使用于10KV以下的电力电缆和控制电缆敷设。定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件的电缆敷设，厂外电缆敷设工程按本定额有关规定，另计工地运输。二、电缆在一般山地、丘陵地区敷设时，其定额人工增加30%。该地段所需的施工材料，如固定桩、夹具等按实另计。三、本章的电力电缆头定额均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头定额基价增加20%，双屏蔽电缆头制作、安装定额人工增加5%。四、电力电缆敷设定额均按铝芯电缆考虑的，5芯电力电缆敷设定额基价增加30%，6芯电力电缆敷设定额基价增加60%，每增加一芯定额基价增加30%，以此类推。单芯电力电缆敷设按同截面电缆定额基价乘以0.67系数。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。240mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实计算。五、电缆沟挖、填土方定额亦适用于电气管道沟等的挖、填方工作。六、桥架安装：1．桥架安装包括运输、组合、螺栓或焊接固定，弯头制作、附件安装、切割口防腐、桥式或托板式开孔、上管件隔板安装、盖板及钢制梯式桥架盖板安装。2．桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装、本定额已综合考虑了螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不调整。3．玻璃钢梯式架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃槽式桥架定额和铝合金槽式桥架定额。4．钢制桥架主结构设计厚度大于3mm时，定额人工、机械增加20%。不锈钢桥架按本章钢制桥架定额基价增加10%。七、本章电缆敷设系敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10KV以下的电力电缆和控制电缆均为不分结构形式和型号，一律按相应的电缆截面和芯数执行本定额。八、电缆敷设定额及其相配套的定额中均未包括主材，另按设计和工程量计算规则加上定额规定的损耗率计算主材费用。九、直径φ100以下的电缆保护管敷设按本定额相应项目执行。十、本章定额未包括下列工作内容：1．隔热层、保护层的制作、安装。2．电缆冬季施工的加温工作和其他特殊施工条件下的施工费和施工降效增加费。工程量计算规则一、直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量。直埋电缆的挖、填土（石）方量表项目电缆根数1~2每增一根每米沟长挖方量（m3）0.450.153注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量（深度按规范的最低标准）；②每增加一根电缆，其宽度增加170mm；③以上土方量系数按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量，应另行计算。二、电缆保护管埋地敷设，其土方量凡施工图注明的，按施工图计算；无施工图的，一般按电缆沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。11 三、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，其增加长度应计入工程量之内，见下表：电缆敷设的附加长度表序号项目预留长度（附加）说明1电缆敷设波形、弛度、弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2.0m规范规定最小值3电缆进入沟内或吊架时引上（下）预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各2.0m检修余量最小值7电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实际算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范规定最小值注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计如电缆长度工程量之内。四、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：1.横穿道路，按路基宽度两端各增加2m；2.垂直敷设时，管口距地面增加2m；3.穿过建筑物外墙时，按基础以外增加1m；4.穿过排水沟时，按沟壁外两端各增加1m。五、电缆敷设按单根电缆，以“延长米”计算，同一沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以次类推。六、电缆终端头及中间头均以“个”为计量单位。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电缆设计有图示的，按设计确定；设计没有规定的，按实际情况计算（或按平均250m一个中间头考虑）。七、桥架安装，以“m”为计量单位。八、吊电缆的钢索及拉紧装置，应按本定额相应项目执行；钢索的计算长度以两端固定点的距离为准，不扣除11 11'
