《广西省安装工程预算定额2016》

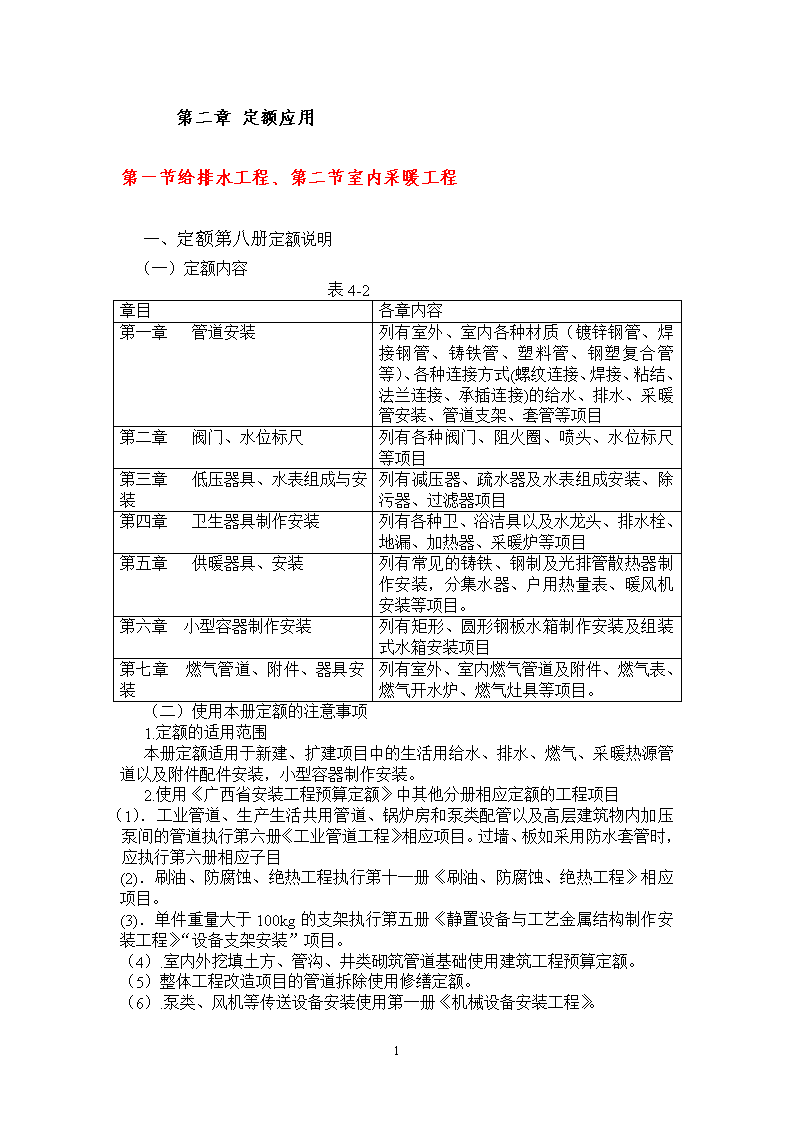

'第二章定额应用第一节给排水工程、第二节室内采暖工程一、定额第八册定额说明（一）定额内容表4-2章目各章内容第一章管道安装列有室外、室内各种材质（镀锌钢管、焊接钢管、铸铁管、塑料管、钢塑复合管等）、各种连接方式(螺纹连接、焊接、粘结、法兰连接、承插连接)的给水、排水、采暖管安装、管道支架、套管等项目第二章阀门、水位标尺列有各种阀门、阻火圈、喷头、水位标尺等项目第三章低压器具、水表组成与安装列有减压器、疏水器及水表组成安装、除污器、过滤器项目第四章卫生器具制作安装列有各种卫、浴洁具以及水龙头、排水栓、地漏、加热器、采暖炉等项目第五章供暖器具、安装列有常见的铸铁、钢制及光排管散热器制作安装，分集水器、户用热量表、暖风机安装等项目。第六章小型容器制作安装列有矩形、圆形钢板水箱制作安装及组装式水箱安装项目第七章燃气管道、附件、器具安装列有室外、室内燃气管道及附件、燃气表、燃气开水炉、燃气灶具等项目。（二）使用本册定额的注意事项1.定额的适用范围本册定额适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。2.使用《广西省安装工程预算定额》中其他分册相应定额的工程项目（1）．工业管道、生产生活共用管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册《工业管道工程》相应项目。过墙、板如采用防水套管时，应执行第六册相应子目(2)．刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程》相应项目。(3)．单件重量大于100kg的支架执行第五册《静置设备与工艺金属结构制作安装工程》“设备支架安装”项目。（4）.室内外挖填土方、管沟、井类砌筑管道基础使用建筑工程预算定额。（5）整体工程改造项目的管道拆除使用修缮定额。（6）.泵类、风机等传送设备安装使用第一册《机械设备安装工程》。29 3.本册定额中各项费用的规定（1）．高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）参照下表4-3计算：层数9层以下（30m）12层以下（40m）15层以下（50m）18层以下（60m）21层以下（70m）24层以下（80m）27层以下（90m）30层以下（100m）33层以下（110m）按人工费％5912151721232629其中人工费占％4813171923262830层数36层以下（120m）39层以下（130m）42层以下（140m）45层以下（150m）48层以下（160m）51层以下（170m）54层以下（180m）57层以下（190m）60层以下（200m）按人工费％323538414550566372其中人工费占％333638404244464850（2）．超高增加费：定额中操作高度均以3.6m为界限，如超过3.6m时，其超过部分（指由3.6m至操作高度）的定额人工费可参照下表4-4计算：标高±（m）3.6～83.6～123.6～163.6～20超高系数％8121620（3）．采暖工程系统调整费按采暖工程人工费的10％计算，其中人工工资占25％。（4）．设置于管道间，管廊内的管道、阀门、法兰、支架安装，人工乘以系数1.2。（5）。脚手架搭拆费可参照人工费的3％计算，其中人工工资占25％。二、各章说明（一）管道安装1、各种管道，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。2、管道消毒、冲洗、压力试验，均按管道长度以“m”为计量单位，以直径大小为档次，不扣除阀门、管件所占的长度。3、室外埋地排水管道的中心线长度不扣除检查井所占长度；4、室内采暖管道暖气片所占的长度应从延长米中扣除。5、室内排水系统的透气帽、检查口、雨水斗安装也已包括在管道安装定额项目内，不得另计工程量。2．在各类管道安装定额项目中，接头零件的安装，不同管道的具体情况具体分析，详见下表4-6。29 管道安装项目一览表表4-6项目内容管件支架水压试验或灌水试验预留洞或堵洞眼室外塑料给水管道热熔连接××√×室外其余管道安装√×√×室内镀锌管、焊接钢管螺纹连接√×√×室内钢管焊接√×√×室内采暖塑料管、铝塑复合管、不锈钢管、铜管安装×*×√×室内给水塑料管热熔连接××√×室内地板辐射采暖管—√√×室内衬塑钢管螺纹连接××√×室内铸铁排水管√×√×室内承插塑料排水管、雨水管√×√×备注：1.室内采暖塑料管、铝塑复合管、不锈钢管、铜管安装项目中，管道接头零件作为未计价材料，根据设计施工图确定数量并加1%的损耗，另行计算材料费。2.室内外塑料给水管道热熔连接，管道接头零件均为与管道连接方式相同的塑料管件，不包括各类钢（铜）塑转换零件，如发生可以另行计算材料费，其余不变。其塑料零件为未计价材料，在计价时要注意。例：某住宅楼采暖系统采暖立管至户内集分水器的管道采用聚丁烯（PB）塑料管De25×2.3mm在楼地面垫层内暗敷，热熔连接。其管道的工程量为500米，管件数量根据施工图计算得出为同材质同规格弯头（90°）150个，直接80个，内螺纹直通50个。根据广西2016安装预算定额第八册及南宁市2011材料预算价格计算该项目的主材费。查定额知该项目执行C8-165定额子目，分析项目主材含量，其中：De25×2.3mm聚丁烯塑料管：10.2×50=510米塑料管接头零件按施工图数量价1%损耗：弯头150×1.01=151.5个直接80×1.01=80.8个内螺纹直接50×1.01=50.5个得管材及管件的价格：De25×2.3mm聚丁烯PB塑料管为12.39元/米De25弯头3.17元/个De25直接2.16元/个De25内螺纹直接(铜镀镍)11.02元/个则本项目的主材费为：12.39×510+3.17×151.5+2.16×80.8+11.02×50.5=7530.19元（二）阀门、水位标尺安装1.各种阀门安装均以“个”为计量单位。八册定额29 中法兰阀门安装，已包括一副配用法兰安装及两个接口的螺栓、垫片工料，不得另计法兰安装工程量。如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈数量减半，其余不变。若两个法兰阀门连续安装，应扣除所减少的法兰、垫片及螺栓的价值。法兰阀门及配用法兰安装的基本类型及其工程量计算如下图所示。（a）（b）（c）图4－5阀门安装示意图2.各种法兰连接用垫片，均按石棉橡胶板计算，如用其它材料，不得调整。3.法兰阀（带短管甲乙）安装，均以“套”为计量单位，如接口材料不同时，可作调整。4.自动排气阀安装以“个”为计量单位，已包括了支架制作安装，不得另行计算。5.浮球阀安装均以“个”为计量单位，已包括了联杆及浮球的安装，不得另行计算。6.浮标液面计、水位标尺是按国标编制的，如设计与国标不符时，可作调整。（三）低压器具、水表组成与安装1．减压器、疏水器组成安装(带旁通管)(图4－7、图4－8)，以“组”为计量单位。2．减压器安装按高压侧直径计算。图4－7减压器组成示意图图4－8疏水器组成示意图3．法兰水表安装(图4－11)以“组”为计量单位。定额内包括旁通管及止回阀，如实际安装形式与定额不同时，阀门及止回阀可按实际调整，其余不变。4．螺纹水表安装（图4－12）以“组”为计量单位。定额已包括水表前阀门安装，不得另计工程量。图4－11法兰水表组成示意图4－12螺纹水表组成示意图（四）卫生器具制作安装（结合定额分析主材）29 1．卫生器具安装。浴盆、洗脸盆、洗涤盆、淋浴器安装以“10组”为计量单位；大便器、小便器安装以及大便槽、小便槽自动冲洗水箱安装以“10套”为计量单位。定额内已按标准图综合了卫生器具与给水管、排水管连接的人工与材料，不得另行计算。计算管道工程量和卫生器具安装工程量时，应根据定额分清管道安装和卫生器具安装之间的分界线，以免造成分界线处的管道重算或漏算。(1)各种卫生器具安装工程量与给水管道分界位置是：以给水水平横管与给水支管的连接点为界，连接点之后的给水支管及其进水阀门安装已包括在器具安装定额项目内，不得另计工程量。(2)各种卫生器具安装工程量与排水管道分界位置是：以存水弯出口为界，存水弯已包括在器具安装定额项目内。但浴盆、蹲式大便器安装不包括大便器与存水弯之间穿楼板的排水垂直短管，其短管应计入排水管道安装工程量。(3)各种卫生器具安装所包括的项目，可从定额单价表中所给的材料类别和数量判断出来，凡已包括的项目，均不得另计工程量。其中各种附件、存水弯、阀门等，如设计选用型式或材质与定额不同时，可以换算。2．卫生器具制作安装项目，定额均参照《全国通用给水排水标准图集》中的有关标准图集计算。(1)浴盆安装。按不同材质(搪瓷、玻璃钢、塑料)，区分冷水、冷热水、冷热水带喷头等不同情况，以“10组”为计量单位。图4－13为冷热水浴盆安装每“组”工程量的计算位置。(2)洗脸盆安装。按不同种类，区分冷水或热水、钢管或铜管镶接，分别以“10组”为计量单位。图4－14为冷热水钢管组成洗脸盆安装范围。图4－13浴盆安装图4－14洗脸盆安装(1)洗涤盆安装。按水嘴个数(单嘴、双嘴)、开关形式（肘式开关、脚踏开关）等分别以“10组”为计量单位。图4－15为单嘴洗涤盆安装范围。(4)淋浴器组成安装。按不同材质(钢管、铜管)，冷水、冷热水以“10组”为计量单位。图4－16为冷热水钢管淋浴器安装每“组”工程量计算位置。29 图4－15洗涤盆安装图4－16淋浴器组成安装(5)蹲式大便器安装。根据不同冲洗方式(瓷质高水箱、普通阀冲洗、手压阀冲洗、自闭式冲洗等)以“10套”为计量单位。1)高水箱蹲式大便器。每“套”工程量计算位置如图4－17所示。未计价材料包括：水箱及全部配件铜活1套、大便器1个。2)普通阀冲洗蹲式大便器。每“套”工程量计算位置如图4－18所示。给水是以水平管与分支管交接点为界，此交接点定额标高为1ｍ，若实际标高大于1ｍ时，可以换算找差。未计价材料为大便器。3）手压阀冲洗和延时自闭式冲洗阀冲洗蹲式大便器安装，安装范围划分方法同普通阀冲洗蹲式大便器。未计价材料包括：大便器、手压阀或延时自闭式冲洗阀。4－17高水箱蹲式大便器安装29 4－18普通阀冲洗蹲式大便器安装(6)坐式大便器安装。根据不同冲洗方式(低水箱、带水箱、连体水箱、自闭冲洗阀)以“10套”为计量单位。每组工程量计算的具体位置如图4－19所示。未计价材料包括：坐式便器、瓷高水箱带配件铜活1套。(7)小便器安装。小便器安装，按其种类(挂斗式、立式)和冲洗方式(普通式、自动冲洗式)分别以“10套”为计量单位。1）普通挂斗式小便器安装。每组工程量计算的具体位置如图4－20所示。未计价材料为挂斗式小便器。图4－19低水箱坐式大便器安装4－20普通挂斗式小便器安装2)自动冲洗三联挂斗式小便器安装。每组工程量计算的具体位置如图4－21所示。未计价材料包括：小便斗3个、瓷高水箱带配件铜活1套。3)一联挂斗式高水箱小便器安装，每组工程量计算的具体位置同三联挂斗式小便器安装。未计价材料包括：小便斗1个、瓷高水箱带配件铜活1套。4）普通立式小便器安装。每组工程量计算的具体位置如图4－22所示。未计价材料为小便斗1个。29 　图4－21三联挂斗式小便器安装图4－22普通立式小便器安装(8)大便槽、小便槽自动冲洗水箱安装。按其容积不同分别以“10套”为计量单位。定额中已包括水箱托架的制作安装，不得另行计算。（9）排水栓安装应区分带存水弯与不带存水弯，按直径不同以“10组”为计量单位。(10)地漏、地面扫除口安装。按其公称直径不同分别以“10个”为计量单位。(11)大便槽、小便槽、盥洗槽、污水池等卫生器具，其砌筑属土建工程，安装工程则应根据具体情况计算工程量项目。1）大便槽：如图4-23所示，应分别计算冲洗水箱进水管及其阀门、冲洗水箱及冲洗管工程量，而排水管道工程量应从排水口算起。2）小便槽：如图4-24所示，应分别计算小便槽冲洗管制作安装（以“10m”为计量单位），给水管及其阀门、地漏安装工程量。3）盥洗槽：如图4-25所示，应分别计算给水横支管、水龙头，排水栓、排水管道工程量。4）污水池：如图4-26所示，应分别计算给水管、水龙头，排水栓（带存水弯）工程量。图4－23大便槽安装图图4－24小便槽安装图29 图4－25盥洗槽安装图图4－26污水池安装图（五）、供暖器具安装散热器安装不分明装或暗装，均按类型分别计算。1．铸铁散热器(翼型、M132、柱型)组成安装，以“10片”为计量单位。安装工作内容包括制垫、加垫、组成、栽钩、稳固、水压试验等。（1）M132型散热器安装时，执行柱型散热器定额项目。（2）.定额中列出的接口密封型材料，除圆翼汽包垫采用橡胶石棉板外，其余均采用成品汽包垫，如采用其他材料，不做换算。2．光排管散热器制作安装，如图4－27所示，区分A型、B型，按光排管长度(不包括联管长度,联管作为材料已列入定额中)，以“10m”为计量单位。A型B型图4－27光排管散热器29 3．钢制闭式散热器安装，以“片”为计量单位。4．钢制板式散热器、钢制壁板式散热器、钢制柱式散热器的安装，均以“组”为计量单位。5．板式、壁板式散热器已计算了托钩的安装人工和材料，壁式散热器，如主材价格不包括托钩者，托钩价格另行计算。6．高频焊翅片管散热器安装，定额中综合了防护罩的安装费，但不包括其本身价值。7。暖风机和热空气幕安装。以“台”为计量单位，以不同重量划分子目。8.分集水器安装分连接形式按不同公称直径以“台”为计量单位。9.用户热量表安装按类型不同，分规格以“组”为计量单位。暖风机和热空气幕钢支架制作安装，应另计工程量；与暖风机和热空气幕相连的管、阀、疏水器应另行计算。（六）小型容器制作安装1．钢板水箱制作安装(1)钢板水箱制作。按不同类型（矩形水箱、圆形水箱、大便槽及小便槽冲洗水箱）以“100kg”为计量单位。计算水箱重量时，按施工图或标准图所示尺寸计算，不扣除接管口和人孔、手孔，包括接口短管和法兰重量。水箱短管水位计、内外人梯均未包括在定额内，发生时，可另行计算。1）钢板水箱制作。定额包括放样、下料、组对、焊接、注水试验等工作内容。水箱钢材为未计价材料，按下式计算：水箱未计价材料价值=∑〔各型材净用量×(1+5%损耗)〕×各型材相应单价2）水箱制作不包括除锈与刷油，必须另列项计算。3）各种水箱连接管，均未包括在定额内，可执行室内管道安装的相应项目。(2)钢板水箱安装。按不同类型（矩形、圆形）以“个”为计量单位，按水箱总容量大小划分子目。1)水箱安装不包括支架制作安装，如为型钢支架可执行本册定额中“一般管道支架”定额项目，若为混凝土或砖支座，可执行土建定额相应项目。2)若是自制水箱并安装，则应既套用制作定额项目，又套用安装定额项目。如果为成品水箱则只套用安装定额项目。3。集气罐、分气缸(包括热水系统的集水器、分水器)制作与安装，执行第六册定额相三、第十一册的内容（一）定额内容《广西省安装工程预算定额2016》中第十一册《刷油、防腐蚀、绝热工程》是编制暖卫工程最常用的一册定额。本定额共六章1460个子目。第十一册定额项目设置内容章目各章内容第一章除锈工程列有手工除锈、动力工具、化学、抛丸除锈、喷射除锈等项目第二章刷油工程29 列有各种管道刷油、设备矩形管道刷油、金属结构刷油、铸铁管散热器刷油、灰面布面刷油、气柜刷油等项目第三章防腐蚀涂料工程列有各类树脂漆、聚氨酯漆、仿瓷涂料、防静电涂料等项目第四章耐酸砖、板衬里列有各种硅质胶泥砌砖块、树脂胶泥砌块材、聚酯树脂胶泥砌块材及胶泥抹面等项目第五章绝热过程列有各种常见绝热材料的管道、设备和通风管道的保温或保冷及其防潮层、保护层、金属保温盒等项目。第六章管道补口补伤工程列有管道接口现场补涂防腐涂料等安装项目（二）、使用本册定额的注意事项1.定额的适用范围第十一册《刷油、防腐蚀、绝热工程》适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。2.关于下列各项费用：（1）．脚手架搭拆费，可参照下列系数计算，其中人工工资占25％：刷油工程：按人工费的6％：防腐蚀工程：按人工费的8％：绝热工程：按人工费的15％。说明：除锈工程的脚手架搭拆费计算分别随刷油或防腐工程计算，即刷油或防腐工程在计算其脚手架措施费用时应包括除锈工程人工费。（2）．超高降效增加费：以设计标高正负零为准，当安装高度超过±6.00m时，人工和机械分别乘以1.20系数。(3)．高层建筑增加费：6层或20m以上建筑，人工和机械按下表系数计算高层建筑增加费。30m以内40m以内50m以内60m以内70m以内80m以内80m以上0300.400.500.600.650.700.80(4)．厂区外1～10km施工增加的费用，按超过部分的人工和机械乘以1.05系数。(5)．安装与生产同时进行增加的费用，可参照人工费的5％计算。(6)．在有害身体健康的环境中施工增加的费用，可参照人工费的5％计算。第四节通风空调工程一、定额的内容《广西省安装工程预算定额2016》第九册《通风空调工程》是编制通风空调工程最常用的一册定额。本定额共十四章327个子目。第九册定额项目设置内容表7-1章目各章内容第一章薄钢板通风管道制作安装29 列有镀锌钢板矩形风管(咬口)、镀锌钢板圆形风管(咬口)、普通钢板风管（焊接）、柔性软风管、导流叶片、软连接、检查孔、测定孔等项目第二章调节阀安装列有各种风管成品蝶阀、止回阀、对开多叶调节阀、防火阀等的安装项目第三章风口安装列有各种成品百叶风口、矩形送风口、散流器、网式风口、钢百叶窗、排烟风口的安装项目第四章风帽制作安装列有圆伞型风帽、锥型风帽、筒形风帽、风帽筝绳、风帽泛水的制作与安装项目、第五章罩类制作安装列有皮带防护罩、电动机防雨罩、焊台排气罩、槽边侧吸罩、风罩调节罩、各类排气罩制作安装项目。第六章消声装置安装列有消声器和消声弯头安装项目第七章通风管道支吊架及设备支架制作安装列有设备支架和通风管道支架项目第八章通风空调设备安装列有空气加热器、各类通风机、卫生间通风器、空调器、风机盘管、分段组装式空调器的安装项目第九章净化通风管道及部件制作安装列有镀锌钢板净化风管、静压箱、过滤框、铝制孔板风口、过滤器、净化工作台、风淋室安装项目第十章不锈钢板通风管道及部件制作安装列有不锈钢板风管、风口、法兰、吊托支架制作与安装项目第十一章铝板通风管道及部件制作安装列有铝板圆形风管、铝板矩形风管、风帽、圆形和矩形法兰制作安装项目第十二章塑料通风管道及部件制作安装列有塑料通风管道和部件制作安装两部分，包括塑料圆形风管、塑料矩形风管、空气分布器、散流器、风口、阀类、罩类、风帽、柔性接口及伸缩节的制作安装项目第十三章玻璃钢通风管道及部件制作安装列有玻璃钢风管和部件安装两部分，包括玻璃钢圆形通风管道、玻璃钢矩形通风管道、风帽安装项目第十四章复合型风管制作安装列有复合矩形风管、复合圆形风管制作安装项目二、使用本册定额的注意事项：（一）定额的适用范围第九册《通风空调工程》（以下简称本定额）适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。（二）使用《广西省安装工程预算定额》中其他分册相应定额的工程项目1、通风、空调的刷油、绝热、防腐蚀，执行第十一册《刷油、防腐蚀、绝热工程》相应定额。2、空调工程的水系统安装执行第八册《给排水、采暖、燃气工程》相应定额。3、本定额中的风机设备安装，系指一般工业与民用通风空调系统中使用的风机，用于生产系统的风机安装，应执行第一册《机械设备安装工程》。29 4、通风空调系统的冷却塔安装、设备的基础灌浆执行第一册《机械设备安装工程》。（三）注意事项1、本册项目中，调节阀、风口及各类消声器均按成品考虑。2、风道及部件在加工厂预制的，其场外运费另行计算。3、定额中人工、材料、机械凡未按制作和安装分别列出的，其制作与安装费的比例可按下表划分：表7-2章号项目制作占％安装占％人工材料机械人工材料机械第一章薄钢板通风管道制作安装6095954055第四章风帽制作安装75809925201第五章罩类制作安装7898952225第七章通风管道支（吊）架及设备支架制作安装8698951425第九章净化通风管道及部件制作安装60859540155第十童不锈钢板通风管道及部件制作安装7295952855第十一章铝板通风管道及部件制作安装6895953255第十二章塑料通风管道及部件制作安装8595951555第十四章复合型风管制作安装6099404001（四）本册定额中各项费用的规定1、脚手架搭拆费可参照人工费的2％计算，其中人工工资占25％。本系数由定额综合考虑，不论搭设与否，均不作调整。2、高层建筑增加费（指高度在6层或20m以上的工业与民用建筑），可参照下表计算：指在高层建筑施工中应增加的人工降效和各种材料的垂直运输、施工人员上下班使用的外用电梯费用、上下通信联络、高层建筑施工用水加压等机械降效。计算基数为包括6层以下或20m以下全部工程的人工费。表7-3层数9层以下（30m）12层以下（40m）15层以下（50m）18层以下（60m）21层以下（70m）24层以下（80m）27层以下（90m）30层以下（100m）33层以下（110m）按人工费％12356791113其中人工费占％101925283033343637层数36层以下39层以下42层以下45层以下48层以下51层以下54层以下57层以下60层以下29 （120m）（130m）（140m）（150m）（160m）（170m）（180m）（190m）（200m）按人工费％151718192123262933其中人工费占％3839414345474951533、超高增加费（指操作物高度距离楼地面6m以上的工程）可参照人工费的8％计算。全部为人工降效费用，计算基础为符合超高条件的人工费。4、系统调整费可参照系统工程人工费的10％计算，其中人工工资占25％，材料占75%。系统调整费中的系统工程人工费是指使用本册定额中的所有项目的人工费合计，不包括使用其他各册定额子目中的人工费。5、安装与生产同时进行增加的费用，可参照人工费的5％计算。6、在有害身体健康的环境中施工增加的费用，可参照人工费的5％计算。【例7-1】某一单层厂房高度为26米，通风系统安装的人工费为28000元，计算该建筑应该计取的安装工程高层建筑增加费是多少？【解】该建筑高度为26米，高层建筑增加费费率为1%，则高层建筑增加费为28000×1%=280元三、通风空调工程工程量计算与定额套用：（一）薄钢板通风管道制作安装1、章说明：（1）、本定额项目指镀锌钢板（咬口）、普通钢板（焊接）的制作安装。按照风管板厚、分圆形风管和矩形风管分列项目，工作内容如下：1）．风管制作：放样、下料、卷圆、折方、轧口、咬口，制作直管、管件、法兰，钻孔、铆焊、上法兰、组对。2)．风管安装：找标高、配合预留孔洞，组装、风管就位、找平、找正，制垫、垫垫、上螺栓、紧固。（2）、薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框的制作用工。未包括支（吊）架的制作安装，应参照本册第七章相应项目另行计算。(3)、镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变；薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，人工、机械不变(4)、法兰垫料如使用泡沫塑料者每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0.5kg。（5）、柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。2、工程量计算规则：（1）风管制作安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。圆管F=π×D×L矩形F=2×（A+B）×L式中F—圆形风管展开面积（以m2为单位）；29 D—圆形风管直径：A、B—矩形风管长边、短边尺寸L—管道中心线长度。1）风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），如图7-1包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。直径和周长按图示尺寸为准展开，咬口重叠部分已包括在定额内。图7-1风管展开面积计算2）在计算风管长度时，应扣除的部分通风部件长度如下：蝶阀：L=150mm。密闭式对开多叶调节阀：L=210mm。止回阀：L=300mm。圆形风管防火阀：L=D+240mm。矩形风管防火阀：L=B+240mm（B为风管高度）。（2）、风管导流叶片制作安装按图示叶片的面积计算，风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目（3）、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算。并按平均直径或平均周长执行相应规格定额项目，其人工乘以系数2.5。如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3，其余不变。（4）、柔性软风管安装，按图示管道中心线长度以“m”为计量单位，柔性软风管阀门安装以“个”为计量单位。（5）、软管（帆布接口）制作安装，按图示尺寸以“m2”为计量单位。（6）、风管检查孔重量，按“国标通风部件标准重量表”计算。（7）、风管测定孔制作安装，按其型号以“个”为计量单位。（8）风道（以砖、混凝土、木、石膏板等制作安装的通风管道），按土建定额有关规定计算。【例7-2】如下图所示，某民用建筑的通风空调系统部分管道平面图，采用镀锌钢板咬口连接，计算①该风管的工程量。②需要购买的镀锌钢板数量。③镀锌钢板45元/㎡，套用定额确该定分项工程的定额直接工程费。29 【解】（1）工程量计算630×500㎜风管：F=2×（A+B）×L=2×（0.63+0.5）×(2.5+3.8+0.15-0.2)=14.13㎡500×400㎜风管：F=2×（A+B）×L=2×（0.50+0.40）×（2+0.15）=3.87㎡320×250㎜风管：F=2×（A+B）×L=2×（0.32+0.25）×(2.2+0.25)=2.79㎡故该风管的工程量为14.13+3.87+2.79=20.79㎡需要购买的镀锌钢板数量20.79×1.138=23.66㎡（2）套用定额查《2016广西省建设工程计价依据安装工程预算定额第九册通风空调工程》知该工程风管630×500㎜风管应执行C9-7（周长在4000㎜以下）子目；500×400㎜风管、320×250㎜风管应执行C9-6（周长在2000㎜以下），计量单位为“10㎡”。C9-7子目计价为400.60元，C9-6子目计价为521.18元定额直接工程费：400.60×14.13×0.1+521.18×（3.87+2.79）×0.1+23.66×45=1977.85元（二）调节阀安装1、说章明（1）、工作内容：调节阀安装包括产品质量验收、号孔、钻孔、对口、校正、制垫、垫垫、上螺栓、紧固、试动。（2）、各类调节阀安装中，规范及设计要求设置独立支（吊）架，可套用本册第七章“通风管道支（吊）架制作安装”子目。2、工程量计算规则：调节阀安装，区分不同规格尺寸，以“个”为计量单位。3、定额中以直径不同分列子目的有空气加热器、圆形瓣式启动阀、密闭式斜插板阀。以周长不同分列子目的有风管蝶阀、风管止回阀、对开多叶调节阀及风管防火阀。（三）风口安装1、章说明（1）、工作内容：风口安装包括产品质量验收、对口、上螺栓、制垫、垫垫、找正、找平、固定、试动、调整。29 （2）、排烟风口安装包括产品质量验收、测位、予埋铁件、找正、钻眼、上螺栓、制垫、垫垫、找正、找平固定、单体调试、配合系统调试。2、工程量计算规则（1）、风口安装区分不同规格尺寸，以“个”为计量单位。（2）、百叶窗安装区分不同面积，以“个”为计量单位。（3）、排烟风口安装区分不同规格尺寸，按固定形式不同以“个”为计量单位（四）风帽制作安装1、工作内容：（1）、风帽制作：放样、下料、咬口，制作法兰、零件，钻孔、铆焊、组装。（2）、风帽安装：安装、找正、找平，制垫、垫垫、上螺栓、固定。2、工程量计算规则（1）、风帽筝绳制作安装按图示规格、长度，以“kg”为计量单位。（2）、风帽泛水制作安装按图示展开面积，以“m2”为计量单位。3、本章定额基价为制作安装合价，可以按照册说明规定的制作安装比例划分，分别组成制作及安装基价。（五）罩类制作安装（六）消声装置安装1、工作内容：消声器、消声弯头安装包括产品质量验收、组对、安装、找正、找平，制垫、垫垫、上螺栓、固定。2、消声装置安装设计要求设置支（吊）架，可套用“通风管道支（吊）架制作安装”子目。3、消声静压箱按外形尺寸不同套用相近规格消声器安装子目。4、工程量计算规则（1）、消声器安装分规格，按所接风管的周长以“台”为计量单位。（2）、消声弯头安装分规格，按所接风管的周长以“个”为计量单位。（七）通风管道支吊架及设备支架制作安装1、工作内容：设备支架及通风管道支（吊）架。（1）、制作：放样、下料、调直、钻孔、焊接、成型。（2）、安装：测位、上螺栓、固定、打洞、埋支架。2、清洗槽、浸油槽、凉干架、LWP滤尘器支架制作安装执行设备支架项目。3、风机减震台座执行设备支架项目，定额中不包括减震器用量，应依设计图纸按实计算。4、风管支吊架采用木垫式，则每10m2风管增加方木0.004m3，木垫防腐，按设计要求另计。5、工程量计算规则：设备支架及通风管道支（吊）架制作安装按图示尺寸以“kg”为计量单位。（八）通风空调设备安装1、工作内容：（1）、开箱检查设备、附件、底座螺栓。（2）、吊装、找平、找正、垫垫、灌浆、螺栓固定、装梯子。2、通风机安装项目内包括电动机安装，其安装形式包括A、B、C或D型，也适用不锈钢和塑料风机安装。3、设备安装项目中包括地脚螺栓安装，材料另行计算。29 4、诱导器安装套用风机盘管安装项目。5、风机盘管的配管套用第八册《给排水、采暖、燃气工程》相应项目6、工程量计算规则：（1）、风机、空气幕安装按设计不同型号以“台”为计量单位。（2）、空调器按不同重量和安装方式以“台”为计量单位；分段组装式空调器按重量以“100kg”为计量单位。（3）、风机盘管安装按不同安装方式以“台”为计量单位。（4）、空气加热器、除尘设备按安装重量不同以“台”为计量单位。【例7-3】某综合办公楼空调工程安装风机盘管26台，吊顶卧式暗装。套用定额并计算其安装费。【解】套用《通风空调工程》山西2011预算定额知：执行C9-210子目，基价为98.32元/台。风机盘管安装费：98.32×26=2556.32元，其中：人工费：61.56×26=1600.56元材料费：19.29×26=501.54元机械费：17.47×26=454.22元注：风机盘管作为设备，其价格根据市场价格另行计算。（九）净化通风管道及部件制作安装（十）不锈钢通风管道及部件制作安装（十一）铝板通风管道及部件制作安装（十二）塑料通风管道及部件制作安装（十三）玻璃钢通风管道及部件安装（十四）复合型风管制作安装1、工作内容：（1）、复合型风管制作：放样、切割、开槽、成型、粘合、制作管件、钻孔、组合。（2）、复合型风管安装：就位、制垫、垫垫、连接、找正、找平、固定。2、风管项目规格表示的直径为内径，周长为内周长。3、风管制作安装项目中包括管件，不包括法兰、加固框及吊托支架。4、风管法兰、加固框及吊托支架根据产品技术标准的详细规定另行计算。5工程量计算规则：风管制作安装以施工图规格不同按展开面积，以“10m2”为计量单位。四、风管除锈刷油绝热工程量计算（一）、风管除锈刷油工程1、风管除锈、刷油工程量以展开面积“㎡”计算；部件及支吊架以“㎏”计算。2、薄钢板风管刷油按工程量执行相应项目，仅外（或内）面刷油者，定额乘以系数1.2，内外均刷油者，定额乘以系数1.1（其法兰加固框已包括在此系数内）。3、薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。4、各种风管吊托支架的除锈、刷油，按其工程量执行十一册相应项目。（二）绝热工程1、工程量计算规则：风管绝热工程中绝热层以“m3”为计量单位，防潮层、保护层以“m2”为计量单位。29 2、设备和管道绝热按现场安装后绝热施工考虑，若先绝热后安装时，其人工乘以系数0.9。3、采用不锈钢薄板保护层安装时，其人工乘以系数1.25，钻头用量乘以系数2.0，机械台班乘以系数1.15。4、绝热保温材料不需粘结者，执行相应项口时需减去其中的粘结材料，人工乘以系数0.5。5、矩形风管保温体积按下式计算：V体积（m3）=Sδ+4δ2L矩形风管保护层面积按下式计算：S体积（m2）=S+4δL第五节消防工程自动喷水灭火系统、气体灭火系统、泡沫灭火系统的工程量计算，执行第七册《消防及建筑智能化设备安装工程》一、定额内容第七册《消防及建筑智能化设备安装工程》共15章，前面五章关于消防工程，后面的关于建筑智能化的。消防工程中主要是第二章水灭火系统、第三章气体灭火系统内容涉及管道安装专业。第二章为水灭火系统，列有管道安装(镀锌管)、系统组件（喷头、湿式报警装置、温感式水幕装置、水流指示器）、其它组件（减压孔板、集热板、末端试水装置）、、消火栓（室内、室外）、消防水炮、水泵接合器、隔膜式气压水罐、管道支架制安及管网水冲洗等子目。第三章为气体灭火系统，列有管道安装（无缝钢管、气体驱动装置管道安装）、系统组件安装（喷头、选择阀、贮存装置）、二氧化碳称重检漏装置安装、系统组件试验等子目。二、使用本册定额的注意事项1、适用范围29 本册适用于工业与民用建筑中的新建、扩建和整体更新改造的工程。2、界线划分：（1）．室内外界线：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。(2)．设在高层建筑内的消防泵间管道与本章界线，以泵间外墙皮为界。3、使用其它册相应定额的工程项目（1）．消防工程阀门、法兰安装，各种套管的制作安装，泵间管道安装及管道系统强度试验、严密性试验和冲洗等执行第六册《工业管道工程》相应项目。。（2）．消火栓灭火系统管道、室外给水管道安装及水箱制作安装，执行第八册《给排水、采暖、燃气工程》相应项目（3）．各种消防泵、稳压泵等的安装及二次灌浆，执行第一册《机械设备安装工程》相应项目。（4）．各种仪表的安装、带电讯信号的阀门、水流指示器、压力开关、驱动装置及泄漏报警开关的接线、校线，执行第十册《自动化控制装置及仪表安装工程》相应项目。（5）．泡沫液储罐、设备支架的制作安装等，执行第五册《静置设备与工艺金属结构制作安装工程》相应项目。（6）、设备及管道除锈、刷油及绝热工程执行第十一册《刷油、防腐蚀、绝热过程》相应项目。4、定额套用时费用的调整（1）超高增加费：定额中操作物高度为5米，如超过5米时，按超过部分的定额人工费乘以以下系数标高（m）内812162020以上29 超高系数812162032（2）脚手架搭拆费按人工费的3%计算，其中人工工资占25%。（3）高层建筑增加费层数9层以下（30m）12层以下（40m）15层以下（50m）18层以下（60m）21层以下（70m）24层以下（80m）27层以下（90m）30层以下（100m）33层以下（110m）按人工费％24681013151720其中人工费占％112130374145495254（4）安装与生产同时进行增加的费用，按人人工费的5%计算。（5）在有害身体健康的环境中施工增加的费用，按人工费的5%计算。（6）设置于管道间、管廊内的管道，其定额人工乘以1.3系数。三、工程量计算规则1、水灭火系统安装自动喷水灭火系统的管道、各种组件、消火栓、气压给水罐的安装及管道支架的制作安装执行第七册《消防及安全防范设备安装工程》定额“水灭火系统安装”一章。（1）．管道安装均以施工图所示的管道中心线长度，以“10m”为计量单位，不扣除阀门、管件及各种组件所占长度。主材数量应按定额消耗量计算，管件含量见下表。29 项目名称公称直径（mm以内）253240507080100管件含量四通0.021.20.530.690.730.950.47三通2.293.244.024.133.042.952.12弯头4.920.981.691.781.871.471.16管箍2.655.992.733.272.891.44小计7.238.0712.239.339.818.265.19镀锌钢管安装定额也适用于镀锌无缝钢管，其对应关系见下表：公称直径（mm）1520253240507080100150200无缝钢管外径（mm）2025323845577689108159219（2）．喷头安装按有吊顶、无吊顶分别以“10个”为计量单位。（3）．湿式报警装置安装按成套产品以“组”为计量单位。其他报警装置，如雨淋、干湿两用及预作用报警装置安装执行湿式报警装置安装定额项目，其人工乘以系数1.2，其余不变。各种报警装置成套产品包括的内容详见表4－3。序号项目名称型号包括内容1湿式报警装置ZSS湿式阀、装配管、供水压力表、装置压力表、试验阀、泄放试验阀、泄放试验管、试验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关等29 2干湿两用报警装置ZSL两用阀、装置截止阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄放试验阀（湿式）、泄放试验阀（干式）、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、压力开关、过滤器、延时器、水力警铃等3电动雨淋报警装置ZSY1雨淋阀、装配管、压力表、泄放试验阀、截止阀、注水阀、止回阀、电磁阀、排水阀、手动应急球阀、报警试验阀、漏斗、压力开关、过滤器、水力警铃等4预作用报警装置ZSU干式报警阀、压力表（2块）、流量表、截止阀、排水阀、注水闳、止回阀、泄放阀、报警试验阀、液压切断阀、装配管、供水检验管、气压开关(2个）、试压电磁阀、应急手动试压器、漏斗、过滤器、水力警铃、流量表等5室内消火栓SN消火栓箱、消火栓、水枪、水龙带、水龙带接扣、扑架、消防按钮6室外消火栓地上式SS地下式SX地上式消火栓、法兰接管、弯道底座地下式消火栓、法兰接管、弯管底座或消火栓三通7消防水泵结合器地上式SQ地下式SQX墙壁式SQB消防接口本体、止回阀、安全阀、闸阀、弯菅底座、放水阀消防接口本体、止回阀、安全阀、闸阀、弯管底座、放水阀消防接口本体、止回阀、安全阀、闸阀、弯管底座、放水阀、标牌8室内消火栓组合卷盘SN消火栓箱、消火栓、水枪、水龙带、水龙带接扣、挂架、消防按钮、消防软管卷盘29 (4)．温感式水幕装置安装，按不同型号和规格以“组”为计量单位。(5)．水流指示器、减压孔板安装，按不同规格以“个”为计量单位。(6)．末端试水装置按不同规格以“组”为计量单位。(7)．室内消火栓安装，区分单栓和双栓以“套”为计量单位，其成套产品包括的内容详见表4－4。所带消防按钮的安装另行计算。室内消火栓组合卷盘安装，执行室内消火栓安装定额乘以系数1.2。(8)．室外消火栓安装，区分不同规格、工作压力和覆土深度以“套”为计量单位。其成套产品包括的内容详见表4－4。地下式室外消火栓安装见图4-28。(9)．消防水泵接合器安装，区分不同安装方式（地上式、地下式、墙壁式）和规格以“套”为计量单位。如设计要求用短管时，其本身价值可另行计算，其余不变。成套产品包括的内容详见表4－4。地下式水泵接合器图4-28地上式水泵接合器图4-291-地下式消火栓；2-弯管底座；3-法兰短管；1-消防接口；2-本体；3-法兰短管；4-弯管；4-排水口；5-阀门井；6-支墩5-止回阀；6-放水阀；7-安全阀；8-闸阀；9-井盖(10)隔膜式气压水罐安装，区分不同规格以“台”为计量单位。出入口法兰和螺栓按设计规定另行计算。29 (11)．管道支吊架（已综合支架、吊架及防晃支架）的制作安装，均以“100kg”为计量单位。（12）．自动喷水灭火系统管网水冲洗，区分不同规格以“100m”为计量单位。(13)、消防水炮安装，不分规格射程，以“台”为计量单位。(14)．系统调试执行本册定额第五章相应项目。四、气体灭火系统安装气体灭火系统这章定额适用于工业和民用建筑中设置的二氧化碳灭火系统、七氟丙烷、IG541、SDE等灭火系统的管道、管件、系统组件等的安装。本章定额中的无缝钢管、钢制管件、选择阀安装及系统组件试验等均适用于二氧化碳、七氟丙烷、IG541、SDE等灭火系统。高压二氧化碳灭火系统按相应定额乘以1.2系数。1.管道安装包括无缝钢管的螺纹连接、法兰连接，气动驱动装置管道安装及钢制管件的螺纹连接。2.各种管道安装按设计管道中心长度，以“m”为计量单位，不扣除阀门、管件及各种组件所占长度，主材数量应按定额用量计算。3.钢制管件螺纹连接均按不同规格以“个”为计量单位。4.无缝钢管螺纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接项目。5.无缝钢管法兰连接定额，管件是按成品，弯头两端是按接短管焊法兰考虑的，包括了直管、管件、法兰等预装和安装的全部工作内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。6.螺纹连接的不锈钢管、铜管及管件安装时，按无缝钢管和钢制管件安装相应定额乘以系数1.20。29 7.无缝钢管和钢制管件内外鍍锌及场外运输费用另行计算。8.气动驱动装置管道安装定额包括卡套连接件的安装，其本身价值按设计用量计算。9.喷头安装均按不同规格以“个”为计量单位。10.选择阀安装按不同规格和连接方式分别以“个”为计量单位。11.贮存装置安装中包括灭火剂贮存容器和驱动气瓶的安装固定和支框架、系统组件（集流管、容器阀、单向阀、高压软管）、安全阀等贮存装置和阀驱动装置的安装及氮气增压。贮存装置安装按贮存容器和驱动气瓶的规格（L)以“套”为计量单位。12.贮存装置安装按压力符合要求编制，未考虑增压。13.二氧化碳称重检漏装置包括泄漏报警开关（装置）、配重、支架等，以“套”为计量单位。14.系统组件包括选择阀、单向阀(含气、液)及高压软管。试验按氷压强度试验和气压严密性试验，分别以“个”为计量单位。15.无缝钢管、钢制管件、选择阀安装及系统组件试验均适用七氟丙垸、IG541、SDE等灭火系统。高压二氧化碳灭火系统，按相应安装项目乘以1.2系数。16.管道支吊架的制作安装执行本册第二章相应项目。17.不锈钢管、铜管及管件的焊接或法兰连接，各种套管的制作安装，管道系统强度试验、严密性试验和吹扫等均执行第六册《工业管道工程》相应项目。18.管道及支吊架的防腐、刷油等执行第十一册《刷油、防腐蚀、绝热工程》相应项目。19.系统调试执行本定额第五章相应项目。29 20.电磁驱动器与泄漏报警开关的电气接线等执行第十册《自动化控制装置及仪表安装工程》相应项目。第七节机械设备安装工程主要涉及定额第一册的内容。补充：1、常用工程计量单位：1）以“m、m2、m3、kg”为单位保留小数点后两位，第三位小数四舍五入；2）以台、个、件、套、根、组、系统等为单位，应取整数；3）以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入。2、材料损耗：是指在施工过程中不可避免的废料和损耗，材料的损耗范围包括：（1）从工地仓库现场堆放地点或现场加工点到安装地点的途中运输损耗。（2）施工操作损耗。（3）施工现场堆放损耗。说明如下：材料的消耗量=材料净用量+材料损耗量材料的损耗率=材料的损耗量/材料的净用量×100%材料的损耗量=材料的净用量×材料的损耗率材料消耗量=材料净用量×（1+材料损耗率）29 材料损耗率以定额规定为准，全国统一。定额中所给的主材、辅材数量均已包含损耗率。3、材料预算价格：指材料来源地或交货地点到达工地仓库后，全过程所发生的一切费用之和，即出库价格。材料预算价格=（材料原价+运杂费+场外运输损耗）×（1+采购与保管费率）材料采购与保管费=（材料原价+运杂费+材料场外运输损耗）×采购及保管费率材料采购与保管费率由各省市、自治区建设行政主管部门制定，清单报价时，企业可根据企业实际情况，自主确定费率。2016年《广西省计价依据》预算定额中的材料采购保管费率为1.5%，仪器仪表及设备采购保管费率为0.5%。如果材料由建设单位采购时，材料采购与保管费的划分为建设单位取其中的20%，施工单位取其中的80%。【本资料未上传完整，如需了解可联系广西建邦建设】【本内容摘自】：广西建邦建设，更多关于装饰工程预算或关于工程造价培训内容详情15578895110陆老师0771-6719992黄老师广西建邦建设内部附赠教材欢迎阅读广西建邦建设造价员课件29 加QQ：2047491105微信号:jianbangjianshe29'
