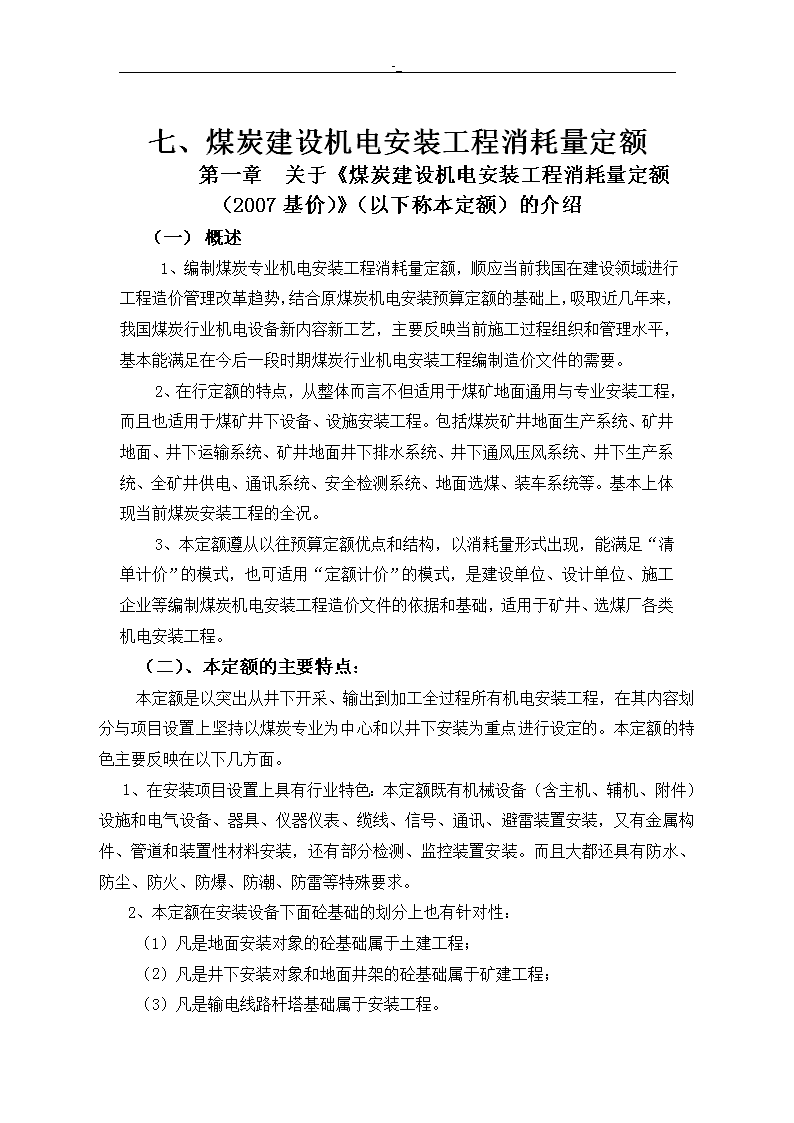

'-_七、煤炭建设机电安装工程消耗量定额第一章 关于《煤炭建设机电安装工程消耗量定额(2007基价)》(以下称本定额)的介绍(一)概述1、编制煤炭专业机电安装工程消耗量定额,顺应当前我国在建设领域进行工程造价管理改革趋势,结合原煤炭机电安装预算定额的基础上,吸取近几年来,我国煤炭行业机电设备新内容新工艺,主要反映当前施工过程组织和管理水平,基本能满足在今后一段时期煤炭行业机电安装工程编制造价文件的需要。2、在行定额的特点,从整体而言不但适用于煤矿地面通用与专业安装工程,而且也适用于煤矿井下设备、设施安装工程。包括煤炭矿井地面生产系统、矿井地面、井下运输系统、矿井地面井下排水系统、井下通风压风系统、井下生产系统、全矿井供电、通讯系统、安全检测系统、地面选煤、装车系统等。基本上体现当前煤炭安装工程的全况。3、本定额遵从以往预算定额优点和结构,以消耗量形式出现,能满足“清单计价”的模式,也可适用“定额计价”的模式,是建设单位、设计单位、施工企业等编制煤炭机电安装工程造价文件的依据和基础,适用于矿井、选煤厂各类机电安装工程。(二)、本定额的主要特点:本定额是以突出从井下开采、输出到加工全过程所有机电安装工程,在其内容划分与项目设置上坚持以煤炭专业为中心和以井下安装为重点进行设定的。本定额的特色主要反映在以下几方面。1、在安装项目设置上具有行业特色:本定额既有机械设备(含主机、辅机、附件)设施和电气设备、器具、仪器仪表、缆线、信号、通讯、避雷装置安装,又有金属构件、管道和装置性材料安装,还有部分检测、监控装置安装。而且大都还具有防水、防尘、防火、防爆、防潮、防雷等特殊要求。2、本定额在安装设备下面砼基础的划分上也有针对性:(1)凡是地面安装对象的砼基础属于土建工程;(2)凡是井下安装对象和地面井架的砼基础属于矿建工程;(3)凡是输电线路杆塔基础属于安装工程。

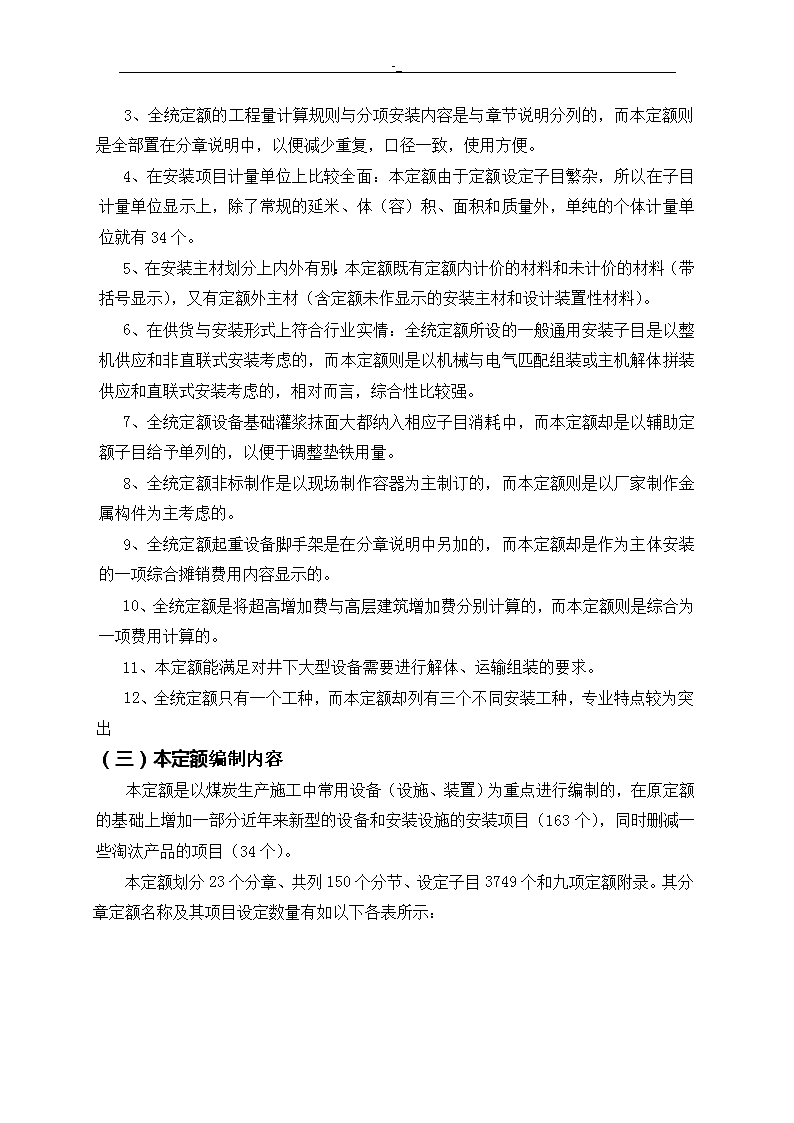

-_3、全统定额的工程量计算规则与分项安装内容是与章节说明分列的,而本定额则是全部置在分章说明中,以便减少重复,口径一致,使用方便。4、在安装项目计量单位上比较全面:本定额由于定额设定子目繁杂,所以在子目计量单位显示上,除了常规的延米、体(容)积、面积和质量外,单纯的个体计量单位就有34个。5、在安装主材划分上内外有别:本定额既有定额内计价的材料和未计价的材料(带括号显示),又有定额外主材(含定额未作显示的安装主材和设计装置性材料)。6、在供货与安装形式上符合行业实情:全统定额所设的一般通用安装子目是以整机供应和非直联式安装考虑的,而本定额则是以机械与电气匹配组装或主机解体拼装供应和直联式安装考虑的,相对而言,综合性比较强。7、全统定额设备基础灌浆抹面大都纳入相应子目消耗中,而本定额却是以辅助定额子目给予单列的,以便于调整垫铁用量。8、全统定额非标制作是以现场制作容器为主制订的,而本定额则是以厂家制作金属构件为主考虑的。9、全统定额起重设备脚手架是在分章说明中另加的,而本定额却是作为主体安装的一项综合摊销费用内容显示的。10、全统定额是将超高增加费与高层建筑增加费分别计算的,而本定额则是综合为一项费用计算的。11、本定额能满足对井下大型设备需要进行解体、运输组装的要求。12、全统定额只有一个工种,而本定额却列有三个不同安装工种,专业特点较为突出(三)本定额编制内容本定额是以煤炭生产施工中常用设备(设施、装置)为重点进行编制的,在原定额的基础上增加一部分近年来新型的设备和安装设施的安装项目(163个),同时删减一些淘汰产品的项目(34个)。本定额划分23个分章、共列150个分节、设定子目3749个和九项定额附录。其分章定额名称及其项目设定数量有如以下各表所示:

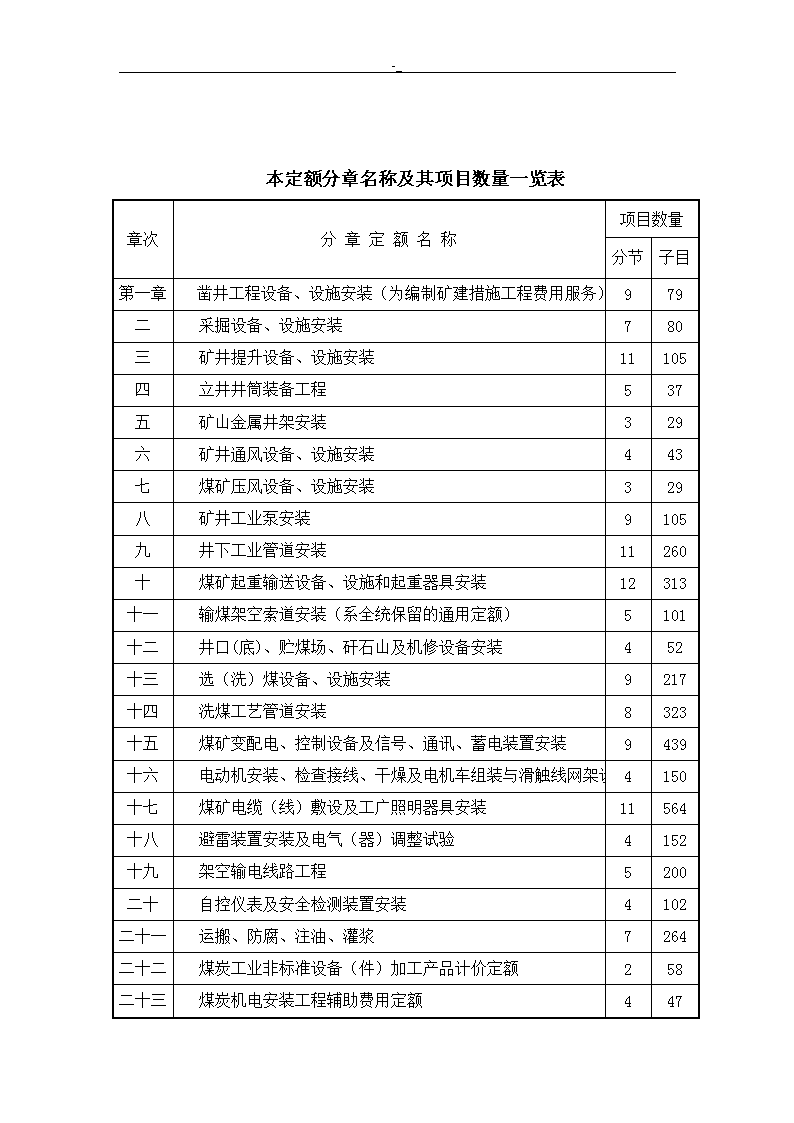

-_本定额分章名称及其项目数量一览表章次分章定额名称项目数量分节子目第一章凿井工程设备、设施安装(为编制矿建措施工程费用服务)979二采掘设备、设施安装780三矿井提升设备、设施安装11105四立井井筒装备工程537五矿山金属井架安装329六矿井通风设备、设施安装443七煤矿压风设备、设施安装329八矿井工业泵安装9105九井下工业管道安装11260十煤矿起重输送设备、设施和起重器具安装12313十一输煤架空索道安装(系全统保留的通用定额)5101十二井口(底)、贮煤场、矸石山及机修设备安装452十三选(洗)煤设备、设施安装9217十四洗煤工艺管道安装8323十五煤矿变配电、控制设备及信号、通讯、蓄电装置安装9439十六电动机安装、检查接线、干燥及电机车组装与滑触线网架设4150十七煤矿电缆(线)敷设及工广照明器具安装11564十八避雷装置安装及电气(器)调整试验4152十九架空输电线路工程5200二十自控仪表及安全检测装置安装4102二十一运搬、防腐、注油、灌浆7264二十二煤炭工业非标准设备(件)加工产品计价定额258二十三煤炭机电安装工程辅助费用定额447
-_合计1503749表Ⅱ:本定额附录表附录序列定额附录名称(一)人工、材料、机械台班单价表(2007年统一基价)(二)机械系统调试费用计算规定(附加定额)(三)单机试运转消耗电(风)能定量表(附加定额)(四)配套电动机对轮扩孔及插键槽制作安装费用表(附加定额)(五)主要材料损耗率表(新增)(六)钢管外径面积换算表(七)钢板及型钢材料单位重量换算表(八)金属材料理论重量简易计算表(九)煤炭建设设备、工器具与安装材料划分目录(四)本定额设置分章内容及其主要作用1、分章定额第一章凿井设备、设施安装————主要用于煤矿立井开凿施工所用临时设备、设施的安装与拆除工作。虽非永久设备安装工程,但它却是编制凿井措施工程费用的基础。本章除将原定额中的“井下人车安装与试验”4个子目移入第二分章外,并补充一项“井筒临时改绞工程”的费用说明。第二章采掘设备、设施安装————主要用于井下综采设备和配套的输送机械设备、设施的安装工程。本章除撤销原定额中“井下平板闸门”和“防火栅栏两用门”的2个子目,并对井下安装温度、有害气体、尘埃浓度的安全环保规定做了补充说明。第三章矿井提升设备、设施安装————主要用于煤矿竖井或斜井提运煤炭、矸石,下放设备、材料和升降人员的设备。在矿山机电设备中,它是矿井运输的最重要的环节。由“机械——电气联机”
-_所形成的提升系统。在这个系统的机械部分主要是由矿井提升机、提升钢丝绳、提升容器(箕斗、罐笼、矿车)……共同组成。本章除将原定额提升设备与提升设施两章合并外,并对垫铁用量给予补充说明。第四章立井井筒装备工程————主要是固定和安装立井井筒运输罐道钢构件的工程,除对原定额井径>8m的立井井筒钢梁安装费用补充一项规定外,其他基本未变。第五章矿山金属井架安装————在矿井提运系统中,它是安装固定在矿井锁口以上的一项大型非标重钢结构件安装工程。其主要作用是由它来支持天轮和承受全部井筒提升重物并作为固定罐道和卸载曲轨、架设普通罐笼所需停罐装置(罐座或摇台)的主要载体。按其结构形式,当前主要分为型钢井架和箱型井架两种。本章除对超出定额范围的特大型井架安装费用补充一项规定外,并对临时封闭井口的费用作了相应补充说明。第六章矿井通风设备、设施安装————属于输送空气的一般通用机械,在煤矿是为保证井下安全生产而常用和必备的主要设备之一。其使用范围很广,主要分为全面、局部、混合三种通风形式。通风机系直联式安装,除补充一项有关噪声的环保规定外,其它基本未变。第七章煤矿压风设备、设施安装————在煤矿中它通常被称为压风机或风泵。因为压风机在煤矿中的主要作用是为风动机具提供“动力”,所以它与电机一样都属于动力机械设备。第八章矿井工业泵安装————在煤矿中,泵的种类很多,但“离心泵”的用量最大,使用范围也广,特别是多级分段式离心泵,它同样也是确保井下安全生产的重要技术装备之一。本章水泵系直联式安装,除淘汰原定额中手摇泵安装一个子目外,其他基本未变。第九章井下工业管道安装————主要适用于井下(井筒)排水、压风、洒水、消防、充氮、排放瓦斯及充填……管道安装。因为井下管道中的法兰盘及快速接头等的管口连接工序属地面作业,所以本章撤销原定额中法兰安装24个子目,并改为执行选煤工艺管道安装中的相应子目;同时新增塑料管道和玻璃钢管道安装113个子目和补充对帆布(胶质)风筒、井下电动阀门、对应管道口径以及超出定额范围的大口径管道的计算办法等作出相应规定。第十章煤矿起重输送设备设施和起重器具安装————其中所列起重设备,属于地面安装的通用机械,主要适用于煤矿工广、车间、仓库……
-_在固定的跨度间作为起重、装卸、运搬重物之用。而煤矿输送机械则主要用于井下和地面生产运输系统,尤以胶带输送机使用范围最广,所以不论是地面还是井下专用胶带输送机,都是煤矿企业生产不可获缺的主要设备之一。本章除将原定额中的堆取料机、电动机安装和电机车组装移入别章外,并增加了移动式胶带输送机安装和调进了电梯电气安装调试和起重器具安装定额子目,同时针对超长距离胶带输送机安装如何执行定额作了重点说明。第十一章输煤架空索道安装————其安装内容是按海拔高程<2000m的一般山地施工条件设置的,所以它主要适用于地处山区的煤矿地面运输工作。本章属于全统保留的通用定额,也适用于其它行业。第十二章井口(底)、贮煤场、矸石山及机修设备安装————主要用于地面生产系统。本章除新增快速装车站安装定额及其说明外,其他基本未变。第十三章选(洗)煤设备设施安装————主要适用于选煤厂水洗生产工艺中的机械设备、设施安装工程。除了新增动筛跳汰机、加压过滤机、4~5t的旋流器、液压式闸门、模块选煤框架和框架支承固定式电缆桥架与管道托架安装14个子目和相应安装内容说明外,并对加压塑料管和不锈钢或耐磨钢板制作产品给予说明。第十四章洗煤工艺管道安装————本章作为选煤厂安装工程的配套定额,主要适用于选(洗)煤厂工艺管道和其它地面工业管道安装。除了淘汰原定额中的手摇泵安装4个子目外,并新增了合金铸钢耐磨管道和管件安装16个子目,同时在分章说明中对于法兰盘与其匹配带帽螺栓的对应关系也作了补充界定。第十五章煤矿变配电、控制设备及信号、通讯、蓄电装置安装————由于原定额第十八分章(电气安装)是将井下与地面、通用与专业、设备与装置、主体与辅助项目安装并列于同一分章内,内容比较繁杂,虽收编1208个子目,但使用起来不太方便……,为此才将原定额一分为四个分章;除了对地面变压器安装、配电装置安装、控制及继电保护安装、地面电缆(线)敷设等项目的安装内容进行补充说明外,并对各个分章说明与其设定项目的相对统一性以及各个分章间的一些共性问题也作了明确显示……。主要适用于井下和地面变配电、电控设备装置和井上下信号、通讯以及蓄电装置等。在原定额的基础上,除了撤销3个重复子目(一个高压开关柜、两个电抗器)外,并增加成套配电箱5个安装子目。第十六章电动机安装、检查接线、干燥及电机车组装和滑触线网架设————
-_主要适用于井下与地面电动机安装和电机车组装以及滑触线网的架设工程。本章设定内容,除了将原定额输送设备分章中的电动机安装和电机车组装24个子目移入和增加一个大型电动机安装子目外,全部源于原定额电气分章。第十七章煤矿电缆(线)敷设及工广照明器具安装————主要适用于井下和地面工广电缆(线)敷设以及工广动力配线和照明器具安装。第十八章避雷装置安装及电气(器)调整试验————本章除了从原定额第十九分章移入电气调试108个子目外,全部源于原定额电气分章,主要适用于工广避雷装置和供电系统自身的调整试验。第十九章架空输电线路工程————除了撤销原定额瓷横担安装中一个重复子目外,并对带电跨越安装作了补充规定。第二十章自控仪表及安全检测装置————除将原定额第二十分章的电气(器)调整试验项目移出外,其他内容则全部保留。第二十一章运搬、防腐、注油、灌浆————本章是为主体安装工程配套使用的专业辅助定额,其主要作用是为主体安装工程提供设备(器材)运搬、设备(构件、管道)防腐、设备注油和设备基础灌浆抹面的定额依据。本章除了补充一个“井下巷道(平硐)平车推运每增100m”和新增4个“喷射河砂除锈”、3个“喷射钢铁砂除锈”定额子目外,并对喷射除锈工艺和钢材单位重量与单位防腐面积之间的对应关系以及对设备注油、防腐油漆等主要材料价格允许按实调整……亦都作了分章补充说明。第二十二章煤炭工业非标准设备(件)加工产品计价定额————本章属于专业制作费用定额,在其分章说明中,已开宗明义地强调它仅限于煤炭系统内部适用,既可供给施工企业内部实行独立核算的加工单位(如机修厂和木材加工厂等)作为计算“加工产品成本单价”和确定“产品出厂预算价格”的定额基础,也可作为签订委托与承制非标产品合同的主要依据。本章定额计价内容包括主材费用、产品制作费用、车间管理费用和废品损失费用,其中制作产品的主材单位价格是依据定额配比率所定的综合单价、其主材费用的计算也是以主材的利用率来体现的,所以说本定额所设定的合格产品的成本单价均系综合考虑,并非针对具体工程而言。本章除对非标产品一遍防腐费用和钢井架预组装费用作出明确规定外,并对新增U钢支架制作费用的内容也作了相应的定额说明。另有两项计价基础需要给以明确,其中:1、主材费用综合单价的设定基础①圆钢3.23元/kg②型钢3.21元/kg③钢板4.81元/kg④管材4.50元/kg⑤方钢管5.40元/kg⑥钢轨3.99元/kg⑦铸钢3.50元/kg⑧铸铁1.20元/kg⑨锻铁1.33元/kg2、产品制作费用计价的依据
-_①人工单价26.62元/工日②机械动力费(电)调整系数1.184③辅助材料费(电焊条)因价格未变,所以不调。④专用工具费未变⑤经管费率和废品率未变第二十三章煤炭机电安装工程辅助费用定额————本章是与立井井筒装备和井下安装工程配套使用的专业辅助费用定额。除在定额费用计算格式内容上取消了原定额所设定的第一、二类费用之分外,并对如何与主体安装工程配套使用作了细化说明。同时亦对井径>8m的立井井筒装备辅助费用作了补充规定。另外在安装工程辅助费用定额基价调整的计算基础中,凡以各类费用名目显示的,如折旧费、大修理费、经修辅材费、安装拆卸费和周转材料费用的调整增加幅度,均是与井巷工程辅助费用定额的调整幅度和测定系数口径一致并按下列附表所示“增加幅度(%)”来计算的。附表:安装工程辅助费用(月费用)调整增加幅度(%)调整内容计算期折旧费大修理费经修辅材费安装拆卸费周转材料费立井井筒期72.3862.7267.01(99.20)9.52斜井井筒期79.568.4065.52(184.34)24.41立井供热费用57.950.2053.6(79.40)7.602、定额附录除了介绍上述23个分章定额内容外,还需要对本定额所列的九项“定额附录”内容及其主要作用简要介绍如下:除了“附录一”是定额项目基期单位费用的计算依据外,“附录二、三、四”,均为可以参与主体安装工程计费的附加定额;而其他则是为计算安装工程量、主材消耗量和划分设备、材料与工器具范围所提供服务的参考依据。其中:
-_附录一人工、材料、机械台班(2007年统一基价)单价表————计列与定额代码相对应的内容有:(1)安装工种:列有地面安装工、井下安装工和井下直接工3个代码子目。(2)安装材料:只列有本定额已作显示的1102个代码子目。但与原国家煤炭工业局于2000年颁行的《煤炭工业安装工程定额外材料价格汇编》(为概算定额配套发行册)所列16407个子目相比,仅占7%(相差15倍)。因为绝对多数的安装主材属于市场供应,所以才于本定额的总说明中明确规定“凡定额内(外)安装主材费用,可按当地材料价格计算或调整”。(3)施工机械:列有本定额已作显示的212个代码子目,基本上可以满足大多数施工企业的常规需要。附录二机械系统调试费用计算规定————它是专为本定额主体安装工程计算机械系统调试费用而设定的附加定额之一。原定额规定的计费依据是以“占安装工程直接费的百分率(%)”作为基础的,但在实际执行过程中,由于钢丝绳和电缆(线)等安装主材的供货方式客观存在一些可变因素,因此本定额经过重新测定后而统一改为按“占安装工程人工费的百分率(%)”来作为该系统调试费用的计算基础,并将提升系统并为一项显示,以便口径统一。附录三单机试运转消耗电(风)能定量表(50目)————它是专为本定额主体安装工程在“单机试运转”阶段需要另行计算所耗电能或风量费用而设定的附加定额之一。附录四配套电动机对轮扩孔及插键槽制作安装费用表(7目)————它是专为与主体配套电机的安装需要而设定的附加定额之一。附录五主要材料损耗率表(80目)————属新增内容,其主要作用是为计算定额外材料(含定额未计价材料和设计装置性材料)数量时所应增加的安装损耗量。附录六钢管外径面积换算表(51目)和附录七钢板及型钢材料单位重量换算表(215目)以及附录八金属材料理论重量简易计算表(36目)都是为计量服务的参考依据。附录九煤炭建设设备、工器具与安装材料划分目录————它是围绕煤矿16个主要生产环节里机电安装工程项目中的设备、工器具与安装材料的划分原则与细目区别给予明确界定,以便在建设投资划分和定额项目设置上……
-_实现相对的统一与共识。应该强调指出,它是机电安装专业人员必学的基础知识。第二章 煤矿安装工程的基础知识(一)煤矿基本概念1、煤矿的开采?由于煤田的大小分布的极不均匀,为了合理的开发资源,因而把煤田按照地质条件划分为一个或几个矿区。当矿区范围也很大时,又可把它分为若干井田,每个井田可形成一个生产矿井并交由一个独立的生产单位来进行开采。矿井可根据埋藏的深度和储量,确定开采的开拓方式,可分为露天开采法和井下开采法,井下开采又可根据地质条件分为立井开拓、斜井开拓和平硐开拓,无论哪种开拓方式,井下都形成井底车场、运输(回风)大巷、采区车场、采区巷道到采煤工作面。从而形成开采、运输、通风等系统,起到煤矿的生产目的。我国大部分的煤矿都采用井下开拓的开采方式,随着煤矿生产的现代化、大型化,大量地装备现代化、自动化的生产设备,重要的设备有提升设备(指各类绞车)、运输设备(指皮带运输机、轨道车、刮板运输机、胶轮机等)、采煤设备、掘进设备、排水设备、通风设备、压风设备、供电设备、安全检测及通讯设备等。2、与井下机电安装工程相关的采煤技术参数有哪些?在矿井采煤四个主要技术参数中,除了煤质硬度系数(f)和煤的切割阻力系数(A)与设备选型不可分割外,只有煤层的厚度和煤层的倾斜角度,与井下安装工程密切相关。所谓“煤层”,其实就是以煤炭的走势、倾向和倾角来表示其埋藏的空间状态(亦称煤层产状)。(1)煤层厚度,系指从层顶(与煤层顶板的连接处)到底板之间的垂直距离。(亦称煤层上下围岩的间距)。根据开采的技术特点,可把煤层的厚度分为四类。即:极薄煤层——0.3~0.5m薄煤层——>0.5~1.3m中厚煤层——>1.3~3.5m厚煤层——>3.5m有些地方甚至有几十米的特厚煤层,但对于厚度只有几厘米者,则只能称为“煤线”。(2)煤层倾角,系指煤层水平走势与其层面倾向所形成的夹角度。也是根据开采的技术特点,而把煤层的倾角分为三类。即:缓倾斜煤层——0~25度倾斜煤层——>25~45度急倾斜煤层——>45~90度一般地说,煤层倾角越大,安装与采煤时的困难也越大。3、煤矿井下安装工程包括哪些系统?(1)采掘系统。(2)井下运输与井筒提升系统。(3)通风与压风系统。(4)给排水系统。
-_(5)供电系统。(6)安全检测与通讯系统。还有些矿井在其井口设有供热……辅助系统(二)安装工程名词解答1、什么是安装工程?安装工程,是指工程建设中,永久性或临时性的设备实施装配、起吊、就位、校正、固定的过程。以及与设备联体的设施装设和附属于被安装设备的管线敷设、刷油、保温等工程,在广义上均被称为安装工程或在狭义上称作设备安装工程。2、何谓设备?设备本体是何概念?所谓设备,是指某一机器装置以及所需的各种附加部件的总称。而设备本体,则是指设备的主要构成部分。3、什么是通用设备?工业与民用设备种类繁多,形状不一、结构各异,但在生产过程中,有些设备被普遍使用,因而具有适用各种生产要求的共同点,所以才被称为通用设备。常见者,有如地面通风机、压风机、泵类、起重设备、普通胶带输送机、电梯、电动机等。4、什么是机械?机器具有哪些特征?机械是机器与机构(即机体)的总称。机器是人们用来进行生产劳动的工具。机器本身不能创造能量,而只能将一种能量转换为另一种能量或利用能量做出有用的“功”。机器具有下列三个特征:(1)机器是由许多构件所组成,单一构件决不能称为机器;(2)各构件之间,必定能产生确定的相对运动;(3)凡属机器,都能利用“机械能”来完成“有效功”或把机械能转换成其它形式的能量,或者作相反的转换。5、机械设备安装所含的构件是什么?将若干个零件刚性固定在一起,于机器运转时,作为一个刚性物体运动的单元,即称作构件。若构件只由一个零件组成时,零件也得算作构件。6、定额中的安装内容与工作内容是否同一概念?(1)安装内容,主要是指定额安装项目,在其规定的计量单位中所包含的实体工程内容。(2)工作内容,主要是指安装施工时所包括的主要操作工序内容。有时为了表述方便,亦把上述两者并称为工作内容。7、什么是工序?定额工作内容表达何意?工序,是指在组织上不可分开,技术操作上属于同一类型的施工过程,其特点是工人、工具及材料均不发生变化。在工作时,若其中一个条件有了改变,那就表明,由一个工序转入另一个工序。本定额在编制时,主要工序和次要工序的人工、材料、机具,均已综合考虑在定额内,不必另行计算次要工序消耗。8、设备整体安装、解体安装、解体拆装的概念有何区别?(1)整体安装,是指机器的几个主要构件的安装。但各构件本身的安装不计在内。(2)解体安装(亦称散装),是指机器各主要构件内部的安装。泛指一台设备的结构分几个部分供货,需要在安装现场进行清洗、组装……
-_工作后的设备安装。(3)解体拆装(亦称拆装检查),是指一台整体设备或解体结构的设备全部拆散(支解),进行清洗、检查、刮研、换油、调整……后,再重新装配组合成为原来形式的整体或原解体结构的设备安装。(三)安装工程计量知识解答1、何谓工程量?物理计量单位与自然计量单位有何不同?所谓工程量,在指以法定物理计量单位和自然计量单位所表示的各个具体工程细目实物数量。其中:(1)物理计量单位,就是以工程细目的某种物理属性为计量单位,如以公制中的m、m2、m3和“t”……来表示工程项目的数量。(2)自然计量单位,则是以工程细目中所规定的施工对象本身的自然组成情况作为计量单位,如以台、个、组、套、根……来表示工程项目的数量。2、工程量计算应遵循什么原则?必须遵循与定额保持项目口径一致、计量单位一致、计算规则一致这三项原则。3、工程量计算的主要依据时什么?(1)施工图纸及规定选用的标准图,是计算工程量的主要依据。(2)施工图技术交底记录及设计变更通知单。(3)施工方案或施工组织设计。(4)设备安装有关资料及手册。(5)定额规定的工程量计算规则和上级相关部门的有关文件,4、工程量计算规则与定额是什么关系?工程量计算必须与定额规定的工程量计算规则(或计算方法)相一致,才符合定额的要求。预算定额中,对分项工程的工程量计算规则和计算办法都作了具体规定,在计算时必须严格按规定执行。5、定额所列设备重量是何含义?如何计算设备重量?定额所列设备重量(吨),均指设备净重。计算设备重量时,除另有规定者外,应按设备本体以及与其联体的平台、梯子、栏杆、支架、屏盘、电机、安全罩……和设备本体第一个法兰以内的管道等全部重量计算。6、计算机械设备安装工程量的主要依据是什么?应注意哪些事项?机械设备安装工程量,主要是根据平面配置图或设备明细表中所列设备规格、型号、数量、重量来计算的。其注意要点如下:(1)工程项目划分和计量单位要与定额相一致。(2)按其采用的定额说明中所规定的安装内容,适用范围计算工程量,以防重算或漏算。(3)利用设备明细表计算工程量时,首先要审核明细表与图纸是否有误。(4)一定要分清:哪些是安装设备与非安装设备?什么是标准设备与非标准设备?哪些工器具和装置性材料属于安装工程范畴?以便思路清晰、执行定额无误。基于上述,所以才强调本定额“附录九”
-_,理应列为安装工程造价专业人员首选必学的基础知识。7、非标准设备制作安装与标准设备安装计量程序为什么不一样?两者计量程序之所以不同,就是因为非标产品自身的造价,决定于主材的质量与重量、制作加工费用及管理费、还有配置的一部分机动设备的购置费……。其计算程序是根据专门为非标设备制定的计算规则。
-_第三章 重点定额章节的计量单位与分部分项子目 划分简介(一)采掘设备、设施安装(定额第二章)1、采煤机、掘进机、穿孔机、探水钻、掘进机、可伸缩胶带输送机、转载机、装载机、乳化液泵站、破碎机、液压安全绞车、除尘风机、风动潜水泵,均以“台”计量,按各自单位重量划分档次。2、刨煤机、掘进基岩台车、过滤器组、设备列车、均以“台”计量,并按其各自名称分别划档。3、液压支架、是以“架”计量,按其单位重量划分档次。4、液压支柱、金属支柱、铰接顶梁,均以“30架”计量,并按其自单体重量划分子目。5、移溜器以“10个”计量,并按其名称设一综合子目。6、井底安全门和风井井口防爆井盖门,均以“t”计量,并按名称分档。7、井下人车安装和试验,均以“台”计量,并区别斜井与平巷划分档次。(二)矿井提升设备、设施安装(定额第三章)1、缠绕式矿井提升机,以“台”计量,并按滚筒数量(单、双)、卷筒直径(m)和设备总重量(含电机)的区别来划分档次。2、摩擦轮式提升机,以“台”计量,并按导绳轮直径(m)、绳数(根)和设备总重量划分档次。3、无极绳绞车,以“台”计量,按主动轮直径(mm)、速比和设备总重量划分档次。4、调度绞车,以“台”计量,按驱动功率(kw)和设备重量分档。5、其它小绞车和提升机微拖动装置,均以“台”计量,并按设备或装置重量分档。6、天轮,均以“组”计量,单绳天轮和游动天轮按直径分档,而多绳天轮则按直径和绳数(根)分档。7、单绳箕斗挂设,以“个”计量,并区别井型而按其容量分档。8、单绳罐笼挂设,以“t“计量,并区别层数与车数,按其矿车容量分档,9、多绳罐笼、箕斗挂设,以“个”计量,按其容量分档。10、制动钢丝绳挂设与缠绕以及平衡尾绳挂设,均以“400m/根”计量。制动绳挂设与缠绕以及圆尾绳挂设均按其绳径分档,而扁尾绳挂设则是按其断面尺寸(mm)分档。11、卡绳头与浇灌绳头,均以“个”计量,并按绳径分档。12、箕斗装载(计量)设备,以“套”计量,按其重量分档。13、立井防坠保险器,以“组”计量,按其装置形式分档。(三)立井井筒装备工程(定额第四章)1、井筒凿梁窝,以“m3”计量,并按井壁不同结构划分档次。
-_2、井壁固定锚杆,以“10根”计量,按锚杆规格分档。3、固定钢壁座,以“10个”计量,按固定方式和单个重量分档。4、钢梁固定,以“层”计量,按固定方式、提升类别和井径大小来划分档次。5、托罐、防撞、管座梁,以“t”计量,并按其名称设一综合子目。6、木制、钢轨、组合、钢丝绳缸道,均以“400m/根”计量,并按其名称各设一综合子目。7、刚性稳罐道和四角罐道,均以“10m/根”计量,并按其名称各设一综合子目。8、附梁梯子间和风井梯子间,均以“10层”计量,并按其名称各设一综合子目。9、手动罐座,以“组”计量,按单个罐重分档。10、拖罐(防撞)梁垫木、以“块”计量,并按垫木规格设一子目。11、重锤拉紧装置和导向架、井底平台、淋水棚、望板,均以“t”计量,并按其名称各设一综合子目。(四)矿山金属井架安装(定额第五章)1、立架、平台及起重梁、支撑及斜架以及井架底座,均以“t”计量,统按井架设计总体重量不同而区分档次。2、钢井架附件,以“t”计量,只按其所含分项名称而各设一综合子目。(五)矿井通风设备、设施安装(定额第六章)1、通风机安装与其解体检查,均以“台”计量,并按风机类型和机重划分档次。2、金属风道、反风装置,皆以“t”计量,而反风装置滑轮组却是以“组”计量。并将其各自名称而各设一综合子目。(六)煤矿压风设备、设施安装(定额节第七章)1、L空压机,以“台”计量,并按其气缸排列数、结构代号、额定排放气量(m3/min)和额定排气压力(kg/cm2)来区划档次。2、LG型空压机,以“台”计量,并按其结构代号(G—固定)、螺杆直径(mm)、定额排气量和定额排气压力来划分档次。3、风(水)冷式空气机,以“台”计量,并按其制冷方式(风或水)、安装形式(定或动)和定额排气量来划分综合档次。4、贮气罐,以“台”计量,按其容量分档。5、释压阀,以“个”计量,按其口径分档。6、冷却塔,以“台”计量,按其处理水量(m3/n)多少来划档。(七)矿井工业泵安装(定额第八章)定额所列各类工业泵与其解体检查,均以“台”计量,在其分项设置上,除了“喷射泵及管路”列为一项综合子目外,则全部按其名称和设备种类划分档次。(八)井下工业管道安装(定额第九章)
-_1、立井井筒与井下管道安装,均以“10m”计量,并按其连接方式、材质和公称直径分别列档。2、立井井筒直管座、伸缩节和弯管座,以“个”计量,按公称直径划分档次。3、井筒和井下管件安装,以“10个”计量,并按其连接方式和公称直径进行分档。4、井下管道阀门安装,以“个”计量,按其压力等级、连接方式和公称直径进行分档。5、井下管道支架,以“10个”计量,按其设置位置、支架类别、材料名称与规格或公称直径进行分档。6、井下分支管、淘泥管及活栓门,均以“10个”计量,并按其称谓和公称直径分档。7、消火栓、洒(喷)水器,以“10个”计量,按其称谓各设一综合子目。8、立井井筒降压水箱,以“个”计量,以其称谓综合设一子目。9、井下水压试验,以“100m”计量,按其公称直径分别列档。10、井下塑料管道安装,以“10m”计量,并按其连接方式与其外径划分档次。11、塑管煨弯,以“10个”计量,并按塑管外径分档。12、塑料管件安装,以“10个”计量,按其连接方式和塑管外径分别设档。13、塑料阀门安装,以“个”计量,按其连接方式及其公称直径来划分档次。14、塑料三通制作安装,以“10个”计量,按其外径分别划档。15、塑料法兰制作安装,以“副”计量,按其塑管外径设档。16、井下玻璃钢瓦斯管安装,以“10m”计量,按其公称直径分别划档。(九)煤矿起重输送设备、设施和起重器具安装(定额第十章)1、梁式和门式起重机,均以“台”计量,并按其不同跨距和钩头(主/副)起重量划分档次。2、电(手)动葫芦和手动单轨吊,均以“台”计量,按其起重量分类。3、移动式、固定式或普通胶带输送及和可逆配仓胶带输送机安装,均以“台”计量,并按胶带宽度和铺设长度分别划分子目。4、普通胶带接口连接,分别以“一个对口”或“一个接口”计量,并按胶带不同宽度分档。5、挡煤机,以“套”计算,按其长度、板数和适用皮带宽度设一子目。6、卸煤机,以“个”计量,按适用皮带宽度分档。7、卸料小车,以“台”计量,按适用皮带宽度分档。8、地坪轨道安装,以“10m”计量,按轨型设一子目。9、皮带秤、核子秤,均以“台”计量,按适用带宽分档。10、钢绳芯强力胶带输送机中的驱动装置、滚轮组、机架,均以“10t”计量;拖轮组,以“10组”计量;拉紧装置,以“套”计量;中间架及支腿、清扫器及导料槽,均以“t”计量;挂胶带,是按带宽分档而以“100m”计量;试运转,以“500m”计量;硫化接头,则以胶带抗张强度分档,而以“m2”为计量单位。11、链板输送机,以“台”计量,而按板宽和铺设长度划分子目。12、井下专用输送机,以“台”计量,并按带(槽)宽和铺设长度分档。
-_13、钢丝绳牵引胶带输送机中的驱动装置,是按其驱动功率、带速和带宽分档,而以“台”作为计量单位;其拉紧装置、绳轮和给煤装置,均以“套”为计量;卸煤装置,以“组”计量;中间托轮绳架,以“10组”计量;钢丝绳挂设与除油,以“km/根”计量;挂皮带,以“100m”计量;试运转,以“500m”为单位计算工程量。14、井下电动吊轨吊中的锚杆安装,长梁(L>1m)和短梁(L<1m)安装和链环预埋,分别以“10根”和“10个”计量,而以轨道安装形式分别设档;道岔、阻车器,以“套”计量,以名称分档;单轨吊机车,人车油罐车、制动车、单座人车、液压绞车、牵引车,均以“台”计量,并按其称谓划分档次;吊具,以“套”计量,分重设档;贮绳筒和重锤箱,以“个”计量,按名分档;而廻绳站和导向绳轮组,则是以“组”计量,按名各设一综合子目。15、斗式提升机,以“台”计量,按斗宽与提升高度(M)分别设档。16、螺旋式输送机,以“台”计量,按螺旋公称直径和输送高度分列档次。17、给煤机,均以“台”计量,并以其直径或型号分别列档。18、减速机,均以“台”计量,按其中心距和重量分档。19、电梯安装调试,均以“部”计量,并按不同“层/站”划分档次。20、起重器具装置中,安拆人字架,以“组”计量,按其高度和直径划档;安拆二木搭,以“个”计量,按高度分档;安拆抱杆,以“根”计量,按其高度和起重分档;安拆格架式金属抱杆,以“座”计量,按其高度和起重分档;而埋拆锚桩,则以“个”计量,而按其承受重量分列子目。(十)选(洗)煤设备、设施安装(定额第十三章)1、筛分设备和破碎设备,均以“台”计量,不分型规均按名称和设备重量划分子目。、2、精选设备,均以“台”计量,其中:立轮分选机,按机重分档,斜轮分选机按槽宽(m)和机重分档;水力分选机按面积和机重分档;浮选机按槽体容量(m3)和机重分档;跳汰机按单板面积和机重分档。、3、脱水和浓缩设备,均以“台”计量,其中:加压过滤机按过滤面积和机重分档;盘式真空过滤机按过滤面积、圆盘个数和机重分档;简式和过滤式真空过滤机,均以过滤面积和机重分档;压滤机则以压滤面积和机重分档;水环式真空泵和浓缩机均按设备型号与重量分档;电磁分离器按重量、电磁滚筒按有效高度划档;旋流器、气水分离器,均按重量分档。4、选煤辅助系统设备装置,均以“台”计量,并按其名称、规格和重量设档。5、干燥及除(吸)尘设备,均以“台”计量,除干燥机按其型规重量设档外,均按设备重量划档。6、非标设备(构件)安装,均以“t”计量,并按其称谓名称各设一综合子目。7、受煤系统设备,除破拱器以“套”计量外,均以“台”计量;在其子目划分上,除漏斗震动器、破拱器、电振网目筛,按其称谓各设一个综合子目外,均按其种类分档。
-_(十一)煤矿变配电、控制设备及信号、通讯、蓄电池安装(定额第十五章)1、变压器安装工程量计算及其分项子目设置特点(1)井下矿用变压器、干式防爆变压器,移动变电站和地面变电器、干式变压器、消弧线圈、成套箱式变电站安装以及地面变压器干燥的工程量计算,均以“台”为定额计量单位;其子目划分,则全部按照不同名称、电压等级(kv)和容量(KV.A)而分别设档。(2)地面变压器用伸缩头制作安装,以“个”计量,并按其规格长度(M)和铜片数量的不同而分列子目。(3)地面变压器油过滤,以“t”计量而设一综合子目。2、井上下电控设备及井下接地保护装置安装(1)矿用高压开关柜,以“台”计量,按其使用方式分档。(2)矿用硅整流柜、可控硅控制柜、矿用高压综合起动器、高压可逆接触器(控制电机用)以及井下低压防爆开关和起动器,均以“台”计量,并按其名称和容量(A)划分档次。(3)矿用各类小型开关、低压配电箱、矿灯充电架、集控继电器屏(柜)、集控逻辑元件柜、矿用隔爆检漏继电器、井下输送机集控装置、主令(或鼓型)控制器、电磁制动器、磁力起动器、自耦减压起动器、油浸频敏变阻器,均以“台”计量,并按其名称各自分档。(4)提升机转子磁力站,以“台”计量,分级设档。(5)提升机操纵台,以“台”计量,按提升机类别分档。(6)防爆绞车控制台、防爆绞车凸轮控制器,以“台”计量,并按其型号划档。(7)电阻器与铸铁电阻箱,均以“箱”计量,其架子则以“架”计量;器、架都以箱数划分档次,而箱却以型号设一档次。(8)矿井提升机模拟屏、矿井提升系统集中控制台,均以“台”计量,并按其屏、台宽度(m)分别设档。(9)矿用交(直)流接触器,以“只”计量,按其型号分档。(10)水位电气信号装置,以“套”计量,按其控制方式设档。(11)井下设备接地支线,以“10m”计量,按其名称设一综合子目。(12)井下接地干线,以“10m”计量,并按其不同的附着体划分两个子目。(13)井下局部接地极,以“根”计量,并按其不筒的埋设条件,划分三个子目。(14)井下总接地极,以“块”计量,按其名称设一综合子目。3、煤矿配电装置安装(1)各种断路器,均以“台”计量。除多油、户外少油、六氟化硫断路器按电压(KV)等级分档外,一律按容量(A)划分子目。(2)真空接触器,以“台”计量,按其电压(V)和容量(A)分档。(3)户内隔离、负荷开关,以“组”计量,按其电压(kv)和容量(A)分档;而户外开关,除单相以“台”计量外,均以“组”计量,并按其电压(kv)、构架形式和线性相数分别划档;但单相接地开关,却是以“台“计量,按电压(kv)设以综合子目。(4)所有互感器,均以“台“计量,按电压(kv)等级分档。(5)熔断器,避雷器、空心水泥电抗器,均以“组”
-_计量,按电压(kv)等级分档;而油浸电抗器,则以“台”计量,按其电容量(KV.A)设档。(6)移相、串联电容器,以“个”计量,按其重量(kg)分档;而耦合电容器,则是以“台”计量、按电压(kv)设一综合子目。(7)结合滤波器,以“套”计量,并按其名称设一综合子目;而悬挂式阻波器,则以“组”计量,按电压(kv)设一综合子目。(8)单母线柜(母线桥),以“组”计量,按名称设一综合子目。4、井下信号、通讯及照明(1)井下电机车信号集中闭锁装置,除控盘、转撤器、电源柜和继电器柜,以“台”计量外,其他所有装置,均以“只”计量,所有闭锁装置器件,不分型规,全部以名称各设一个综合子目。(2)井下信号所有器件,均以“只”计量,并按其名称或述明用途、装置点而各设一个综合子目。(3)井下通讯系统中,交换机、电话机、载波机、扩音器、线间变压器,均以“台”计量,而电话电缆盒和电话电源箱,则以“个”计量;但所有通信设备、装置却是以其名称各设一个综合子目的。(4)井下照明中,所有灯具,以“盏”计量,按其名称和装置地点分别设档;而开关、母线盒、接线盒,则以“个”计量,按名称各设一综合子目。5、母线敷设、钢索架设及拉紧装置制作安装(1)35kv软母线,以“跨/三相”计量,按截面<240mm2,并区别支撑形式分别设档;而与其相连且截面相等、计量单位相同的引下线,跳线以及设备连接线却是合并成一个综合子目的。(2)带形母线以其引下线,均以“10m/相”计量,并按母线材质、单相片数和导体截面积分别列档;而车间内带形母线,则以“100m”计量,并按母线材质、附着实体和母线截面积分别划档。(3)带形母线伸缩头,以“个”计量,按单相片数分档。(4)封闭式插接母线槽,以“10m”计量,按容量(A)分档。(5)封闭式插接母线槽连接出线箱,以“台”计量,按容量(A)分档。(6)钢索架设,以“100m”计量,按钢索品种和直径设档,(7)母线与钢索拉紧装置,以“10套”计量,按母线截面积或钢索螺栓直径设档。6、低压电器、盘柜配线及基础型钢安装(1)各类配电屏、屏边和端子箱,均以“台”计量,并按其名称各设一综合子目。(2)集装箱式低压配电室,以“10t”计量,按其名称设一个综合子目。(3)各类开关、熔断器、电笛、电铃、继电器、电磁锁、屏上其它辅助设备,辅助电压互感器自整角机,均以“个”计量,并按其名称各设一综合子目。(4)小母线,以“10m”计量,按其名称设一综合子目。(5)分流器,以“个”计量,按其容量(A)分档。(6)盘柜配线,以“10m”计量,按其导线断面积分档。(7)基础型钢,以“10m”计量,按钢材品种设档。7、接线端子制作安装及端子板安装拉线(1)所有接线端子制作安装,均以“10个”计量,并分别按端子品种、材质、接线方式和导线断面积划分档次。(2)端子板安装,以“组“计量,按其名称设以综合子目。
-_(3)端子板外部接线,以“10个头“计量,按线材断面积和有无端子分档。(4)成套配电箱安装,以“台”计量,按就位方式,分别列档。8、蓄电池安装及充放电(1)碱性和密闭式蓄电池,均以“个”计量,并按其容量(A.h)分档。(2)免维护铅酸蓄电池,以“组件”计量,并按其电压(v)和容量(A.h)分档。(3)蓄电池支架,以“m”计量,按其层数和排列方式划档。(4)蓄电池组合穿通板制作安装,以“块”计量,按每块孔数分档。(5)蓄电池母线安装,以“10m”计量,按母线材质与直径划档。(6)蓄电池组充放电,以“组”计量,按其容量(A.h)分档。
-_第四章 解读安装工程定额总说明(一)关于安装工程定额总说明重点提示1、总说明第一条,是对现行定额性质、类别、适用范围及其作用所作的统一规定,它是执行定额时必须牢记的总纲。2、总说明第二条,所规定的正常施工条件,是编制现行定额所考虑并具备的安装条件,它对全册各个分章的工作内容具有统一规范、制约作用。凡是有悖于此条规定者,均应视为“非正常”。3、总说明第三条,对于“安装主要工序”的综合表述,从广义上可以适用各类安装项目,并非针对任何具体工程。所以在实际操纵中,不可以某个具体工程安装工序较少(或多)而提出调整定额的要求。4、总说明第四条,是定额分项设置和确定计量单位实物消耗量时所必须统一的前提条件。除井下安装或个别章节另有规定外,一律是以国产设备为对象和以平地安装为主导进行考虑的。该条对海拔高程(<2000m)与安装坡度(<5度)的表述,是对“平地”这一概念的认定。凡与上述四条统一规定相对者或失之偏颇者,均应按定额规定的调整范围而作相应的调整。有些分章定额中所列的如地形、环保……规定,只要不是针对某个具体工程而言的,亦当视为本定额的共性规定之一。5、总说明第五条,仅适用于一般设备(系指通用设备)安装(二)定额调整系数的意义和使用特点本定额是在正常施工条件下而经过综合考虑编制的,但实际施工条件却要复杂的多,当实际施工条件与定额规定的条件不符时,就必须提出相应的解决办法。如果对各种条件都要考虑制订相应的定额显然是不可能的,不但工作量很大,而且定额内容复杂,使用也极不方便;但若留下缺欠,又将给预算计价带来许多麻烦。因此,为了既能满足工程实际计价的需要,又能使定额简明、实用、便于操作,所以才引进一些相应的定额系数。安装工程定额中系数繁多,仅从现行的《全国统一安装工程预算定额》所出现的系数来说就有780多项。其中:1换算系数----大部分是由于安装物的材质、几何尺寸或施工方法与定额子目规定不一样而需要进行调整的系数。换算系数一般都标注在各章说明或工程量计算规则中。换算系数亦可作为子目系数对待。2子目系数----一般对待特殊的施工条件、工程结构等因素影响而需要调整的系数。子目系数亦一般都标注在各章说明中。3综合系数----它是针对专业工程特殊条件或施工环境不正常等需要调整的系数。综合系数一般都有标注在总说明中。4主要系数的使用
-_(1)各系数的计算,一般按照先计换算系数、再计子目系数、最后计算综合系数的顺序逐级计算,且前项的结果作为后项的计算基础。(2)子目系数、综合系数发生多项可作同项计取,一般不可在同级系数间连乘。(3)各系数的计算,要根据具体情况并严格按照定额的规定计取,切记不可重复或漏计。5煤炭专业定额,除了引用一些通用设备安装的调整系数外,又增加了行业需要的进口设备调整系数、井下安装降效系数和井下安装大型设备的解体系数等。6在使用时,要想记住调整系数,除了领会定额说明已作具体规定的各类系数的计算基础外,就是需要首先理顺与其使用中的各种相对关系。(三)有关在“非正常条件”中施工时需作调整的规定本定额设定的正常施工条件,既是编制定额消耗量必须考虑的前提,更是确保能够顺利施工的必备条件,若认真解读综合规定的主要条件,就不难理解有关定额施工环境、地形标高、安装坡度……的说明,都应视为正常施工条件的具体规定。但在实际施工中,安装对象往往会受到特殊环境的制约或受到一些“非正常施工条件”的影响与干扰,所以才引用一些定额调整系数,以解决定额在执行中需作相应的一些调整事宜。例如:1、在常规生产环境中进行交叉安装作业时的人工降效系数————主要用于在已经生产的矿井、选煤厂(工厂车间)实施改(扩)建项目中进行安装时因受生产干扰而增加10%的人工降效系数。但不包括为保证安全生产和施工而采取的措施费用。2、在有害人体健康环境中进行施工时的人工补偿系数————本定额在第二章(采掘设备设施安装)和第六章(矿井通风设备设施安装)的分章说明中,依据环保、安全标准,已对井下安装环境的正常温度、空气中所含氧气(二氧化碳)和岩(煤)尘浓度的安全标准以及噪音限度都分别作了具体规定。凡是超出安全范围标准者,均应增加10%的人工费用。但不包括劳保条例规定应享受的工种保健费和相应的安全防护措施费。其中:井下安装环境温度是≤26℃考虑的;在工人操作地点的空气中含有10%以下游离二氧化硅的煤(岩尘)浓度不准大于10mg/m3,水泥尘浓度不准大于6mg/m3;在每1m3的空气中,氧气含量不得低于20%,二氧化碳浓度不得超过0.5%;环境噪音标准不得大于85dB(A)……。3、在特殊环境(主要指井下)中安装时的施工降效系数————
-_主要是指在井下安装工程中,由于定额缺项而需要以地面同类安装定额子目给予补充时(除个别分章另有规定外),则应以相应定额人工工日数和施工机械台班量的30%计增井下施工降效费用,并执行井下安装工资标准。反之,井下安装定额用于地面同类工程时(除对个别分章另有规定外),均以0.77系数调整相应定额的人工和机械台班量,并执行地面安装工程标准。4、与定额海拔高程相对的高度调整系数————因为本定额对安装工程地点的海拔高程是按2000米以下考虑的,所以只有处在大于2000米的高原地区进行安装时,才能执行这个高度调整系数。5、与平地安装相对的地形调整系数和坡度调整系数————因为本定额(除个别分章另有规定外)统一规定是平地(系指地形比较平坦,地面比较干燥的地带)安装条件制订的,所以才规定了相对的地形调整系数,其计费基点为相应定额人工与机械费用之和,并在第十九章(架空输电线路工程)的分章说明中作出具体规定。其中:丘陵(市区)地带调整系数为1.2,一般山地(泥沼)地带调整系数为1.6,高山地带调整系数为2。又因本定额的安装坡度是按<5°考虑的,其>5°的5调整系数也是相对于平地安装条件而规定的,所以该系数并不适用于定额已设定为斜井井筒内的安装工程。坡度调整系数的计费基点是定额人工与机械费用之和。6、与国产设备安装相对的进口设备安装调整系数————由于本定额的安装对象是国产设备,但在重点矿区却又出现一些与国产同类的进口设备安装项目,从而弱化了施工人员对安装新型产品的熟练程度……,所以才规定了相应的进口设备安装调整系数为定额人工数量乘以1.2。据悉,在一些重点矿区,当前能真正构成机电一体化的进口成套设备品种甚少,而进口主机与国产辅机、附件(配件)或者进口机械与国产电控设备匹配组装者却偏多,因此,在执行这条系数规定时,应以安装主体作为视点。7、本定额正常施工条件的首要一条就是“设备、材料、构件等要符合质量和标准设计的要求,且完整无损,质量合格,适于安装。”因此,除了设计变更或有特殊设计要求之外,本定额既不包括现场预组装的工作内容,更不包括现场改制费用。8、安装设备基座下面的砼基础属于土建(矿建)工程,如与安装工程施工验收规范存在误差,则允许按实调整设备垫铁等基础材料消耗量。(四)关于几项定额外费用的计算规定对于本定额未能包括而需另作计算的几项定额外费用,是作为定额的补充内容另加的。在使用时,应注意领会某项费用的前提条件与其计算基础。其中有:
-_1.设备、设施拆除费用:它是与定额安装项目相对的一项额外费用综合规定。除了地面起重机轨道和井下液压支架之外,凡是已经安装过的设备、设施、管道和电缆(线),不论其新旧程度如何,只要发生了拆除工作,均可另行计取此项费用。其中:设备设施拆除费用,均安相应定额基价的50%计;拆除后仍可复用的管道与电缆(线)拆除费用,可按相应定额人工与机械费用之和的60%计;而对于拆除报废的管道与电缆(线)的拆除费用,则以人工机械费用之和的30%计算。2.井下大型设备解体运输安装费用:它是针对井下一些大型设备(系指超长、超高、超重等设备),因受井径、罐笼载重与空间距离或受井下巷道断面的局限,必须在井上先将设备整体分解成若干部件后才能运至井下进行重新组装所发生的额外增加费用,均可以相应定额人工费乘以系数1.4来计取此项费用。3.超高降效费用:全统定额对于一般性的通用安装工程中的超高降效费用和高层建筑增加费用是分列计算的,而本定额由于专业突出、综合性较强……,所以(除个别分章另有规定外)才将全统定额所规定的两项费用综合为一项可以另计的额外费用。其计算基点:凡地面设备、构件底座的安装标高超过地坪面(系指建筑物底层地坪标高)±5米时,即可按相应定额人工与机械台班费用之和的调整系数另计此项费用。4.脚手架搭拆摊销费用:它是全统定额设定的一项额外摊销费用,其计算基点:凡是地面设备、构件等安装物(不含管道安装和防腐工程)底面的标高距离地平面标高或者安装物自身高度超过±5米时,便可按相应定额人工费的20%另计此项费用。因为它是一项摊销费用,所以才强调“在实际施工中,不论采取何种方法搭拆或是否搭拆,只要符合定额规定的高度,均应计取此项费用”。同时,也具体规定:有楼层的,以楼层的地平面为计算基点;无楼层的,以操作地点的地坪面(室内指设计地坪面,室外指自然地坪面)为基点。5.一般起重机具摊销费用(指标):它是全统定额设定的一项额外摊销费用综合指标。其计算规定为:设备不分大小、规格、品种,均以所有设备(包括主机、辅机、底座及附属设施)的净重量乘以该项费用摊销指标12元/t计算,包干使用。具体适用范围,详见各分章定额说明。6.压力容器检验费用:因为施工单位安装的永久设备,均属建设单位采购、供应和使用的固定资产,所以此项费用应在建设工程其它费用指标中的“特殊设备安装监督检查费”项支列,由建设单位支付。此项规定亦与全统定额口径一致。(五)场内水平与垂直运搬范围
-_主要是说明场内运搬费用含有定额内与定额外的区别。即:凡在定额规定范围内的场内运搬费用已综合考虑在定额中,而超出规定范围的定额外运搬费用,则应按运搬定额分章另计。其划分界限为:1.本定额场内运搬范围(除个别章节另作特殊规定外),均包括设备、材料、工器具等在安装工作面≤100米的水平运搬和±≤2米的垂直移动工作。这个100米内的水平运距系指安装物往外延伸的半径距离为50米,通常称作安装现场运搬范围。2.超出本定额场内运搬范围的定额外运搬范围,系指安装现场以外至工业广场围墙间的运搬范围,通常称作施工现场定额外运搬范围。(六)有关机械调试费用的说明主要是表述机械调试工作三个不同阶段的调试内容及其各个阶段调试费用的归属,以便在使用时注意识别。其中:1.单体调试————设备在未安装时或安装工作结束而未与系统连接时,为确认是否符合产品出厂标准和满足实际使用条件而进行的单体调试或单机试运转工作。该费用(除电力消耗量费用外)已综合考虑在相应的定额子目内。2.系统调试————在设备单机试运转或单体调试合格后,为使系统符合联合试运转而必须具备的条件所进行的调试工作。该费用作为附加定额子目单列,详见定额附录二。3.联合试运转————在系统调试合格后,从联动启动开始到试运转合格移交生产运行为止所进行的调整试验和试运行工作。该费用列支在《煤炭工程建设其他费用指标》中的“联合试运转费”项中。(七)关于定额消耗对象的说明1.对于安装材料,必须知道定额内与定额外材料的概念、界限、价格的取定以及计价调整办法。2.对于施工机械,不但要了解台班单价所含内容,而且还要认清台班单价与机械价值概念不同;定额所规定“价值在2000元以下(使用年限在两年以内)”的说明,系指施工机械而非安装设备;定额规定的“一般起重机具摊销费用指标”与“施工机械台班费用定额”不能混为一体。(八)其它事项说明1.关于定额日常管理与其解释权的认定,以及对补充定额编报程序所作的说明,主要是为了理顺关系、统一口径和便于有序操作。2.由于现实存在的“项目承包”体制已占有主导地位,所以应运而生的大型施工技术装备的租赁费用和周转材料的摊销次数与摊销量,由于工程衔接情况不一、施工队伍管理方式各异……诸多因素影响,所以定额一时也难能作出统一认定的界限。
-_3.在全统定额中有些一般性的通用安装工程,如室内外给排水、卫生洁具、采暖、空调、通风排气、电气照明、消防装置安装以及水暖管道、顶管和深井钻孔工程,已被纳入煤炭行业土建工程,所以本定额不再重复另编。4.对于煤炭行业随着能源开发、综合利用和管理手段的发展进化而出现的井下瓦斯排放、污水处理、矸石利用……与环保检测、安全监控、微机管理……系列的安装工程,由于编制基础资料有限,所以本定额未能逐项落实。(九)解读分章定额时的关注要点1、在接触到具体分章时,宜先行了解:在其分章中哪些是重点项目?如有型规标识,应当知其含义。2、因为分章说明,是正确理解定额的核心,也是准确执行定额的关键,所以理当结合本定额总说明而作为解读的重点来认识。在介绍分章说明时,应重点理解其安装内容,尤其是对其以台、组、套……为计量单位的定额项目中,还有哪些是定额未含而需另计的安装内容及其解决的方法。3、注意分章说明中的特殊规定以及与其它定额间的互应关系。虽然安装工程量的计算简单,但其构成内容却很繁杂,预算列项更是虚实并存,如果思路不清、概念不明、缺乏实践知识……,就难能避免差错。因而在解读分章定额时,应适当选择一些通俗易懂的应用知识,并从拓宽思路有序介入。4、需要注意定额是否已经包括下述一些相关内容(1)需要安装的设备,自设备库运至安装现场指定堆放地点的搬运工作。(2)因场地狭小,有障碍物、沟、坑等所引起的设备、材料、机具等增加的搬运、装拆工作。(3)设备基础的铲磨、地脚螺栓孔的修整、预压以及在木砖地层上安装设备所增加的费用。(4)设备、构件、机件、零件、附件、管道及阀门、基础及基础盖板等的修理、修补、修改、检修、加工、制作、煨弯、研磨、防震以及测量、透视、探伤、强度试验等工作。(5)电器系统、仪表系统、通风系统以及设备主体第一法兰以外的管道系统等的安装、调试。(6)不与设备主体联系的附属设备或平台、梯子、栏杆、支架、容器、屏盘等的安装、制作、防腐、刷油、保温等工作。(7)设备主体无负荷试运转(单机试运转)所耗用的水、电、风、气、油、燃料等。(8)单机试运转电耗费用和机械系统调试费用。(9)专用垫铁、特殊垫铁和地脚螺栓材料费。(10)特殊技术措施及大型设备安装所需的专用机具等费用。5、在编制安装工程预算时,“项目齐全”是关键,可以适当选些给人印象比较直观的单位工程(如通用设备或管道安装),并从定额安装内容、施工程序、先后次序……几方面加以引导。在实际操作中,(根据以往经验)只要注意把握“机电分列、主次区别、先后有序、实虚结合……”的思路要领,就不难捋顺单位工程计价时的多种关系,即可避免漏项。
-_6、建议安装专业造价人员需要常备下列一些工具参考书:(1)安装工程概预算手册;(2)机械、电气设备手册和选煤手册;(3)施工技术手册及煤矿安全规程;(4)定型产品标准图册(集)和设备安装材料手册;(5)设备与安装材料价格手册(汇编)……。(十)关于公制单位与文字表量符号的应用常识由于煤炭机电安装工程涉及范围广、分门别类多,没有固定规律可以遵循;加上公制单位计量杂,文字表量符号多,实际应用相当繁琐;尤其是机电设备所标定的各种技术参数的分类、内容和计量单位的换算规定,几乎全是以希腊字母和拉丁字母(个别还用俄文补充作为代号的)……,以致在现行的设计标准、施工规范、设备(材料)手册、施工图纸和工程定额……中所引用的专用符号,在认知与识别时,经常听到一些,“误识误解、同符各译、中西混杂、语不达意”等缺陷。为此,需要强调一下:作为专业人员,不但要对专业名词和专用符号具有认知和识别的能力,而且在以专用符号(外文)进行文字描述时,既使是直译,也不能背离中文所要表达的汉语定义。更应注意的是:如果需要与人进行汉语交流时,一是要让人能听懂,别把符号当语言;二是定论要有依据,尽量不讲外行话;三是莫以外文符号的直接译音,夹杂在中文语句(法)中去发表评议……。否则,就失去了文字专用符号所要表达的宗旨和意义。再者,作为专业人员,应当理解“培训资料”与“学习教材”的编写内容与适用对象……均有区别。对于日常工作中所常见的一些工程专用符号,还是保持自用自学、自辨自识或与同行交流……的练习方式,方能加深印象,巩固记忆。因此才列举下述三项内容(其类目,既是一般性的专业知识,也是经常应用的普通常识),以供接受培训的专业人员,用作“自我测试”的参考。
-_1、安装工程技术特征(参数)中常见的文字表量符号:主要类别工程称谓(意义)文字表量符号汉语称呼(或其它注释)外文字母拉丁字母几何量长宽高厚直径半径行程、距离截面、表面、面积时间量时间周期频率每分钟转数流量质量质量密度比重惯性矩、转重惯量价力量力重、荷重力距
-_安装工程技术特征(参数)中常见的文字表量符号:主要类别工程称谓(意义)文字表量符号汉语称呼(或其它注释)希腊字母拉丁字母力量压力硬度能量功能功率效率热量温度(绝对温度)热量(发热量)光量光量照度(亮度)电量电量电荷电动力电流电阻电容电抗磁量磁感(磁导)磁阻
-_2、安装工程计量时常用的公制单位代号:主要内容公制单位名称公制单位代号汉语称呼(或其它注释)外文字母拉丁字母长度千米米分米厘米毫米面积平方米平方厘米平方毫米体(容)积立方米升升毫升重量公吨公斤公分磅力达因史登公斤力功与能尔格焦尔千瓦时
-_安装工程计量时常用的公制单位代号:主要内容公制单位名称公制单位代号汉语称呼(或其它注释)外文字母拉丁字母功率瓦特千瓦马力牛顿压力巴尔公斤力/厘米2公斤力/毫米2电流安培(毫安、微安)电量库伦(安培秒)电压伏(千伏、毫伏、微伏)微伏)电阻欧姆(微欧姆)电容法拉(微法拉)电磁感亨利.高斯热度(摄氏制)卡(千卡)光流明(流明时、流明秒)声分贝时间小时分钟秒钟赫兹
-_3、应知应会掌握下列一些公制单位间的折算内容:(1)长度的计量主单位是“米”。应知:1米=分米=厘米=毫米(2)面积的计量主单位是“平方米(米2)”。应知:1平方米=平方厘米=平方毫米(3)体积(容积)的计量主单位是“升”。应知:1立方米=升;1升=毫升(4)重量的主单位是“克”。应知:1公斤=克=英磅(5)功率的主单位是“千瓦.小时”。应知:1千瓦.小时=马力或1马力=千瓦.小时(6)力的主单位是“公斤.力”。应知:`1公斤力=牛顿(7)压力的主单位是“公斤力/厘米2”。应知:1公斤力/厘米2=磅/吋2
-_第五章 综述井下采掘系统安装工程应用知识(一)井下采煤系统及其机械化回采工艺的配套组合方式1、普采工艺——系指在井下长壁工作面上,利用浅截式滚筒采煤机或用刨煤机采煤;使用刮板输送机运煤;并用单体金属支柱和金属铰接顶梁进行支护的配套方式进行采煤的,即称为普通机械化采煤(简称普采)。2、高采工艺——系指在井下工作面上,利用功率较大的采煤机或刨煤机采煤;也使用刮板输送机运煤;并用单体液压支柱和金属铰接顶梁进行支护的配套方式,来实现机械化采煤的,即称为高档普通机械化采煤(简称高采)。3、综采工艺——系指在井下产煤过程中,包括落煤、装煤、运煤、支护和顶板管理以及顺槽运输等,全部实现了机械化的,即称为综合机械化采煤(简称综采)。在综采工作面上的组合配套方式,就是指利用大功率滚筒式(一般为双滚筒)采煤机或刨煤机、自移式液压支架、强力输送机以及其他辅助设备(包括通讯、照明等),而进行配套生产的工作面。它的推进方式,就是在其工作面的端部,应有端头自移支架,以作为端头顶板支护及移置工作面输送机的机头和转载机用;而在顺槽,则应有转载机、可伸缩带式输送机及固定式或吊挂式带式输送机。由于转载机能随着工作面的推进逐步整体前移,因而就不需要拆卸溜槽或搯接机尾;加上可伸缩带式输送机可以快速伸缩,以便转载机继续前移搭接,似此,即可适应采煤工作的快速推进。因此,综采要求工作面刮板机必须得与采煤机和液压支架很好地配合工作,而与顺槽运输设备也必须配套。上述三种机采配套工艺,如再加上与其设备相匹配的电气设备、液压安全绞车及其它附属设备(设施)等,即可构成“成套设备”。4、井下综采工作面的运输方式:由于煤层倾斜角度、煤层厚度和回采工作面高度的不同,所以其运输方式也不一样。一般可分为:(1)机械运输(2)自溜运输(3)自重运输(二)与综采机械配套设备的特点及其作用1、可弯曲刮板运输机在综采工艺中的配套作用:它是井下综采工作面中重要的运输设备,一般与采煤机配套使用时,亦大都选用自移式可弯曲刮板输送机。它主要适用于煤层倾角<25度的缓倾斜工作面;但对于兼作采煤机轨道而配合综采机组进行采煤的刮板机,其煤层倾角一般不超过10度;对于煤层倾角大的,必须采取防滑措施。此外,在顺槽和联络眼、采区平巷、上下山也可使用普通刮板机运送煤炭。其机体结构,主要是由下列部件组成:(1)机头部和机尾部——同样包括机头(或机尾)架、电动机、液压联轴器、减速器和链轮组件等;(2)中间部——包括中间标准溜槽、连接溜槽、调节溜槽和刮板链;(3)附属装置——
-_包括溜槽侧帮装设的挡煤板和铲煤板;在机头(尾)装设的防滑锚固装置;此外还有液压移溜装置(推溜千斤顶属液压支架的一部分)和紧链装置等。其设备型号含义:S——输送机、G——刮板式、W——系指与综采机械配套的可弯曲刮扳机、D——单链、B——边双链(在表述弯曲机时亦可省略)、Z——中双链、数字——电机功率(kw)、附加T——统一编号、附加A——第一次改进型。其主要技术特征内容——输送能力(t/n)、输送距离(m)、链速(m/s)、电机功率(台Xkw)和电压等级(v);减速器型号和速比、液压耦合器型号和充液(22号汽轮机油)量(L);刮板链型式、规格、数量和链间距(mm);紧链器型式、溜槽尺寸和使用条件。1、顺槽桥式转载机在与综采和掘进设备配套的作用:桥式转载机安置在采煤工作面的下顺槽中,可将采煤工作面刮板机运出的煤炭转载到顺槽可伸缩带式输送机上去。它在实际上,也是一种可以纵向整体移动的短式重型刮板输送机。其全称应为顺槽桥式转载机。在掘进巷道时,它既可做掘进工作面的输送机,亦可与可伸缩带式输送机配套使用。但随着巷道的前进,可伸缩带式输送机也要逐渐伸长;如果将它用于掘进采区顺槽巷道,则在掘进巷道完成后,即可直接转作采煤工作面的顺槽运输设备。其机体结构,主要是由机头部、机身部、机尾部、引走部、以及拖移装置和胶带机尾等部件共同组成。如果在煤质较硬的矿井中使用时,则还需要在其机尾的水平部增设一台破碎机,才能有效使用。其机体有效长度为25~31M。其型号含义:S——输送、Z——转载、Q——桥式、数字——电动机功率(kw)其主要技术特征内容——输送能力(t/n)、铺设长度(m)、重叠长度(m)、电机功率(台*kw)和电压等级(v);液力耦合器型号和充液量(L);刮板链型式、规格、数量、链间距和链速(m/s);中部槽尺寸和根据需要而增加的破碎机型号。3、顺槽可伸缩带式输送机在综采工艺中的配套作用由于可伸缩带式输送机,设有一个储带装置,可使机身能随工作面的变化而伸长或缩短,所以在矿井综采工作面中,把它作为可提供顺槽运输的专用设备。其主要作用,就是由综采工作面刮板机运来的煤,经转载机卸到可伸缩带式输送机上,再由它把煤从顺槽运送到上、下山或装车站的煤仓中。其机体结构,主要是由机头部(包括卸载臂和传动装置)、储带装置、拉紧装置、收发胶带装置、机架和托辊、机尾部及其拉紧装置、胶带以及胶带与滚筒的防滑安全保护装置等部件共同组成。当前按其机身结构型式,主要分有落地架式(SJ型)、钢架吊挂式(SDJ型)和钢丝绳吊挂式(SD型)可伸缩带式输送机。其型号含义:S——可伸缩带式输送机、D——吊挂式、J——落地架式、数字——主电机功率(KW)。其主要技术特征内容——输送能力(t/n)、输送长度(m)、胶带宽度(mm)和速度(m/s)、主电机功率(台*kw)和电压等级(V);张紧绞车功率(kw)、传动滚筒直径(mm)托辊直径(mm)和上托辊槽形角度液力器型号;胶带型式、规格和抗拉强度(N/cm2);储带长度(m)、机尾移动设备功率(kw)、机架型式。(注:胶带强度1公斤力=10牛顿)4、液压支架在综采工艺中的主要作用:
-_与综采工艺配套的液压支架,是以高压的液体作为动力,并由液压元件(液压缸和液压阀)与金属构件所组成的一种用以支撑和管理顶板的综采设备之一。它能将支撑、降架、移架和推移输送机等工序全部实现机械化。按对顶板的支护方式和结构特点不同,可分为支撑式、掩护式和支撑掩护式三种类型。它主要是由承载结构件、执行元件、控制元件、操作元件、辅助装置和传动介质等组成。5、与采掘机械配套的辅助设备有:(1)乳化液泵站(2)喷雾泵(3)液压安全绞车(4)设备列车
-_第六章 概述井下运输系统安装工程应用知识(一)井下运输系统工艺流程由于从井下回采工作面采出的煤炭,只有通过矿井运输与提升将其运到地面,才能加以利用(不包括地下气化),所以矿井运输与提升是煤炭生产过程中不可缺少的重要环节;而且在其各个环节中,均布置有必须的运输与提升设备。其煤流系统——除前边已表述过的综采工艺之外,大都是从工作面刮板输送机起—→采区平巷转载机、胶带机(或刮板机)—→采区上下山胶带机—→采区车场、采区煤仓、装车—→运输大巷电机车牵引矿车组(或胶带机)—→井底车场翻车机卸车、井底煤仓—→主井箕斗提升到地面。因此,井下运输与井筒提升系统才被形象地喻为矿井生产的“动脉”与“咽喉”。(二)井下运输设备类型及其划分特点:井下运输设备,按其动作方式不同,可分为连续动作式和周期动作式设备两大类。另外还有一些辅助设备。其中:1、连续动作式设备的特点是——设备一经开动后,即能连续不停的运送货载。例如:刮板和带式输送机、无极绳运输设备……。2、周期动作式设备的特点是——设备以一定循环方式,作周期性的运送货载,并在其运转中还需要经常控制其运行方向。例如:机车运输设备、有极绳运输设备、卡轨车、单轨吊车……。3、井下辅助运输设备有:转载机、调度绞车、推车机、爬车机、翻车机、阻车器、限速器、给煤机、闸门,以及矿车进出罐笼的摇台(一种承接装置)……。(三)单轨吊、绳牵引胶带机和输送机械保护装置1、井下单轨吊的功能作用、运行方式及其组成内容;(1)井下单轨输送吊车,是与综合机械化采煤配套使用的一种采区巷道辅助运输设备。它由一台液压绞车传动无极钢丝绳来牵引吊挂车组、沿着工字钢导轨,在采区巷道中往复运行,以进行设备、材料和人员的输送工作。(2)它的运输方式,与首尾绳串车轨道运输相似,只是以吊挂的単导轨取代了铺设在巷道底板上的轨道;以吊挂车组取代矿车组,因此它特别适用于底板不平的巷道。(3)单轨吊车运输系统,主要是由牵引绞车、缓冲器、导绳滑轮组、牵引车、制动车、控制车、倒链起重器、支承车、牵引钢丝绳、吊挂单导轨、尾轮、横梁……所共同组成。2、为什么说钢丝绳牵引胶带输送机是一种特殊运输设备?所谓特殊,一是因为它是一种特殊形式的强力胶带输送机;二是因为它是以钢丝绳作为牵引机构(装置);其胶带,只起承载作用,而不承受牵引力;这样,就可将牵引机构与承载机构分开,从而解决了因运距长、运量大而胶带长度不够的矛盾。在煤矿上,该机主要用于斜井井筒运输。由于该机在其尾部和中部,都设有装载设备,所以,为了保证装载均匀,一般都采用给煤机装煤;而卸载一般是设在机头的换向滚筒处,则可借助卸载漏斗来实现卸载。
-_本定额所列SPG——1000型钢丝绳牵引胶带输送机的带宽为1000mm,其运距可达到2650m。1、带式输送机应设有哪些常规的保护装置?(1)胶带打滑保护——借助专门的胶带监视器进行监视;(2)胶带跑偏保护——在胶带运行时,一般利用一个带柄的滚式开关进行监视:(3)装煤过量保护——采用往复式开关,灯光信号盘等保护装置;(4)温度保护——采用热电偶元件或热敏电阻作为监视温度的传感器;(5)胶带撕裂保护——由一个挠性吊挂式托辊和一个限位开关组成,并安在装载点的托架内。(四)应掌握一些与井下输送机械安装工程相关的应用常识1、如何确认输送设备的输送长度与输送高度;2、KDS—30型井巷胶带机和SPJ—800型绳架式胶带机的用途;3、普通胶带机与可逆配仓胶带机的特点和作用;4、中间多级驱动胶带机的安装概念与作用;5、钢丝绳芯胶带机的特点与作用。
-_第七章 简述矿井提升系统的分类及其主要组成内容(一)矿井提升系统及其分类特征既然矿井是由地面通往地下采煤的“咽喉”通道,那么矿井提升设备,就必然成为联系矿井井下与地面的“咽喉”设备。它的主要用途,就是利用提升机滚筒传动的钢丝绳、牵引着提升容器而在井筒内往返运行,以完成提升或下放人员及货载的任务。它在矿井生产中,之所以占有特别重要的地位,仅从矿井生产总耗电量的比例上,即可得到佐证。矿井运输与提升设备所耗电量,一般可占矿井生产总耗电量的50~70%左右;而单就矿井提升设备的耗电量,一般就占有全矿耗电量的30~40%。所以煤矿机电专业人员应将矿井提升设备安装工程当作重点来认识。矿井提升系统——根据矿井井筒倾角及提升容器的不同,在当前可大致分为以下四种:1、竖井普通罐笼提升系统。其往复运作方式——其中有一个罐笼位于井底装车,另一个罐笼则位于井口平台进行卸车,并将两根钢丝绳的一端,分别与罐笼连接;而绳的另一端,则应绕过井架上的天轮后,再缠绕和固定在提升机的滚筒上。经过滚筒的旋转,即可带动井下的罐笼上升、地面的罐笼下降,以使罐笼在井筒中作上下往复运动而进行工作。2、竖井箕斗提升系统。其往复运作方式——即通过井底车场巷道中的翻车机(翻滚笼),先将矿车所载的煤炭卸入井下煤仓内;再经井下装载设备将煤装入停在井底的箕斗中。此时,在另一根钢丝绳上所悬挂的箕斗,则位于井架上的卸载曲轨内,而将煤卸入地面煤仓中。这两个箕斗,也都是通过两根钢丝绳绕过天伦后,再由提升机的滚筒带动着以在井筒内作上下往复运动而进行工作。该系统,主要是由提升机、天轮、井架、箕斗、卸载曲轨、钢丝绳、翻车机、煤仓、给煤机、装载设备……配套相辅而成。3、斜井箕斗提升系统。其往复运作方式——当前,在倾角>25度的斜井中,大都采用后卸式斜井箕斗进行提升,即在井下通过翻笼硐室中的翻车机,先将矿车所载的煤炭卸入井下煤仓内,再经操纵装载阀门而将煤装入箕斗中;其另一箕斗,则在地面栈桥上,通过卸载曲轨将箕斗打开,便可将煤炭卸入地面煤仓中。这两个箕斗上的钢丝绳,也都是经过天轮后,再与提升机滚筒相连接;从而,随着提升机滚筒的旋转,即可带动箕斗以在井筒中作往复运动来进行工作。该系统,主要是由井下翻车机、煤仓、装载闸门、斜井箕斗、地面栈桥、卸载曲轨、煤面煤仓、立柱、天轮、提升机……配套组合而成。4、斜井串车提升系统。其往复运作方式——
-_目前,在产量不大的小型斜井中,大都采用串车提升形式。其实,就是将两根钢丝绳的两端区别对待,其中有一端要与若干矿车组成的串车组相连;而另一端,则绕过井架天轮后,再缠绕并固定在提升机的滚筒上;这样才能将井底车场和井口车场的一些装、卸载等辅助工作联系起来,并经由滚筒旋转,即可带动串车组以在井筒内作往复运动而进行工作。该系统主要是由提升机、天轮、井架、钢丝绳、矿车……共同组成。(二)矿井提升设备及其安装特点1、矿井提升系统的主要组成部分——包括提升机、提升钢丝绳、提升容器、天轮与井架以及装卸载附属设备。2、矿井提升设备的分类——因目前,对其分类尚未统一,所以才出现了按设备用途、按井筒倾角、按提升机类别、按容器区别或按拖动原动机的类型……作为分类界限。而本定额则是以提升机的类型作为取向的。矿井提升机械设备的常用代号含义如下:J——卷扬机、K——矿用、L——立井、X——斜井、M——摩擦式、KZ——双滚筒(单滚筒省略)、T——改进型、W——无极绳、D——调度、H——回柱、FM——风门绞车3、在缠绕式矿井提升机中,单滚筒与双滚筒的安装工艺的主要不同点,在于:(1)单滚筒提升设备——其上升的钢丝绳,缠绕在由下放钢丝绳离开滚筒表面时而腾出来的那个位置上。单滚筒被做成可分离的,以便实现滚筒的一部分可对另一部分作相对转动。但单滚筒的规格和重量却不大。(2)双滚筒提升设备——即每个提升容器都悬挂在各自的钢丝绳上,而每根钢丝绳也都缠绕在各自的滚筒上。两个滚筒安装在同一根轴上,并由一台电动机传动;但只有一个滚筒是固定在轴上的,而另一个则不对这一固定的滚筒作相对的转动,以便在不同的水平提升时或在钢丝绳伸长时,能够调节绳长。4、摩擦式矿井提升机安装工艺的特点——它与缠绕式矿井提升机的最大区别,就是它用一个窄的摩擦轮来代替滚筒。此时,钢丝绳并不固定在摩擦轮上,而仅仅是搭在轮的上面,并在钢丝绳的两端各自悬挂一个提升容器。当摩擦轮转动时,即可依靠钢丝绳与摩擦轮之间的摩擦力来使钢丝绳作上下转动。(三)矿井提升设施及其主要作用1、提升天轮的主要作用及其主要特征——天轮是安装在井架上的重点装置。在矿井提升系统中,天轮(代号T)是作为支撑和引导钢丝绳转向的关键设施。其结构形式,也因其名义直径不同而有所区别。按部标,已将它分为井上固定天轮(代号X)、名义直径为1200~4000mm;凿井及井下固定天轮(代号S)、名义直径为800~3000mm;游动天轮(代号D)、名义直径为800~1600mm。2、普通罐笼的主要作用、类别及构组成内容——罐笼(代号G)是一种多功用的提升容器。主要用于立井提升煤炭、矸石、运送设备材料和升降人员等。按其吊绳的多少,可分为单绳(代号L)或多绳(代号D)提升罐笼;按其容积大小,又可分为单车、双车或单层、双层罐笼。其结构,包括以下几项主要内容:(1)主体部分——系由骨架(横梁、立柱)、罐顶(底)、侧板和轨道组成;(2)罐耳——用以使容器沿着井筒中的罐道稳定运动,防止提升容器在运动中摆动和扭转;(3)连接装置——
-_包括主拉杆、夹板、楔形环等。用以连接提升钢丝绳和罐笼。(4)阻车器(代号Z)——防止罐笼里的矿车在提升过程中跑出罐笼;(5)防坠器(代号F)——当提升钢丝绳或连接装置万一被拉断时,防坠器即可使罐笼平稳地支承在井筒中的罐道(或制动绳)上,而不致坠落井底,造成严重事故。3、矿井提升箕斗的主要作用及其结构组成内容——当前,在国内立井提升系统中,大都采用“固定斗箱型”的底卸式箕斗提升。当采用立井(代号L)箕斗(代号J)提升时,又必须在井底设置装载设备(代号Z)。其结构,主要是由连接装置、斗箱、框架、闸门、连杆、滚轮、曲轨、卸载滚轮、溜煤板、套管罐耳(用于绳罐道)或普通罐耳(用于钢轨罐道或用于绳罐道的稳罐罐道)、扭转弹簧、小平台、卸载曲轨(安装在井架上)……共同组成。4、提升钢丝绳的分类及其主要作用——矿井提升用的钢丝绳,主要分为光面和镀锌的两种类型。其光面钢丝绳,主要用于缠绕式提升机;而电镀钢丝绳,则主要用于摩擦式提升机。当前,在市场上所见的有圆形股、椭圆形股、三角形股这三种形式的钢丝绳,其中三角形股的钢丝绳,又特别适用于多绳轮摩擦式提升机。但在煤矿企业中,却常按钢丝绳的韧性来划分其应用范围的。如:(1)特号钢丝绳——专用于提升人员或用于人与物的混合提升;(2)Ⅰ号钢丝绳——专用于提升物件;(3)Ⅱ号钢丝绳——一般作为运输机的牵引绳用;(4)特种钢丝绳——主要有可用作绳罐道的密封(锁股)绳、以及可作为提升尾绳用的扁形绳和不旋转绳……。(5)钢丝绳试验的项目和要求,应执行《煤炭安全规程》。(四)、应熟悉一些与矿井提升机械安装工程相关的常识1、JK型双滚筒提升机的特点;2、矿井提升机制动系统的组成与作用;3、自动化提升系统为什么需要设有微拖动装置;4、在矿建工程辅费中所显示的“改绞工程”的含义。
-_第八章 概述矿井通风、压风、排水设备安装工程 应用知识(一)矿井通风机的种类及其适用条件:当前,按照通风机的构造形式,主要划分为离心式和轴流式两大类。1、离心式风机——按其用途,又可细化分有:矿井用离心风机、一般用离心风机、排尘离心风机、锅炉鼓风机和引风机……。2、轴流式风机——按其用途,亦可细化分有:矿井用轴流风机、一般通风换气用轴流风机……。3、上述两类风机,还可以按其风压再行细化分为:低压(<1000Pa)、中压(1000~3000Pa)通风机。(注:风压1mm水柱=10Pa)4、通风机主要技术特征,是用风机比转数(r/min)、全压(Pa)、流量(m3/n)、功率(KW)、电压(V)来显示的。5、煤矿常用通风机的代号含义及其用途:序号代号用途缩写含义1K矿井矿井主体通风2KJ矿局矿井局部通风3W高温高温气体输送4F防腐防腐气体通风换气5T通用一般通风、换气、空气输送6B防爆防爆气体通风、换气、输气7C排尘排尘通风8KT空调空气调节9CY工业工业通风10G锅炉锅炉通风11Y锅引锅炉引风12GL高炉高炉鼓风13ZC转炉转炉鼓风14M煤粉煤粉吹送15R热风热风吹引16L冷却工业冷却水通风6、矿井主要、辅助、局部通风机的各自适用条件:(1)矿井主要通风机——系指供给全矿井、一翼或一个分区使用的风机。它必须装置不能少于两台同等能力的扇风机(含电机),其中一台作备用。而主要扇风机也必须装有反风装置。(2)矿井辅助通风机——在矿井通风系统中,如果某一分区过长,而主要通风机又不能供给足够的风量时,则应经过批准,要在井下装设辅助通风机。(3)矿井局部通风机——
-_在矿井生产过程中,为了准备新采区和回采工作面,以及在新井建设或老井扩建时,都必须掘进大量的井巷;而这种井巷的特点,却只有一个出口,所以必须要采用导风设施,并利用局部或主扇风机的能量,将新鲜空气送入掘进工作面,同时排出污浊空气。对这种掘进巷道的通风则称为局部通风,亦叫掘进通风。局部通风机都必须具备三专(即专用变压器、专用线路、专用开关)供电方式。(二)压缩机在煤矿中的主要作用:因为它与电机一样,都属于动力设备,所以它的主要作用就是为一切风动机具提供“风动力源”。在煤矿中,以“气”为动力的主要机具有:1、在竖井开凿时,常用于伞形钻架、环形钻架、凿岩机、气动抓岩机和锚喷支护设备……。2、在井下,主要用于采掘面的凿岩机、凿岩台车、风镐、风动装岩机、风动装运机、混凝土喷射泵和风动潜水泵……。3、在矿井提升系统中,主要用于风动阻车器和风动摇台……。4、在地面工业广场,可用于装储仓的风动闸门和铁路煤仓闸门……。5、在地面机修厂(车间),主要用于空气锤、锻釺机、风砂泵、风铲和风顶把……。(三)工业泵的种类及其在煤矿中的使用范围:1、工业泵的种类及其代号含义工业泵种类繁多,应注意区别其代号(开头字母)的含义B——单级离心泵D——多级离心泵P——杂质泵Z——真空泵J——深井泵Q——蒸汽式往复泵M——煤水泵……。2、在煤矿,离心泵使用范围最广,主要适用地点有:(1)矿井中央泵站设置的主排水泵;(2)井底水窝设有的清理水泵;(3)掘进工作面设有的移动排水泵;(4)水力采煤用的高压专用泵;(5)钻机注浆用的泥浆泵和煤层注水泵;(6)选机厂各工艺系统所设置的水泵;(7)压缩机配套的冷却水泵;(8)锅炉房给(排)水泵;(9)消防泵、水源泵;(10)吊泵及风动潜水泵……。(四)按题列项辅导实例1、某矿立井开拓,需在运输大巷中段硐室内安装一台固定式空气压缩机,其型号为活塞式3L—10/8。该设备已放置在井口附近。要求按“解答附表”内容,列出压缩机安装工程:从入井到安装试运转结束全过程的直接定额费用预算内容(不考虑管路、法兰、阀门、风包等安装)。解答附表:井下活塞式角型空气压缩机安装序号工程或费用名称计量单位工程量的计算基础和公式1井筒设备运搬10t设备重量(含电机)+底座2井下电机车运搬10t设备重量(含电机)+底座3压缩机安装1台含电动机
-_4电动机干燥1台潮湿环境必须干燥处理5电动机检查接线1台含接地与电阻测试6地脚螺栓孔灌浆M3孔边*孔边*孔深*孔数7底座及基础间灌浆M3基础长*宽*垫铁高8设备注油1台直接查套定额9一般起重机具摊销费元/t设备重量*12元10试运转电耗费元1.2N*电价11井下照明辅助费元/100工日人工费合计/井下人工单价2、某斜井煤矿地面安装一台直联式多级离心水泵,其技术规格为:流量190m3/n、扬程465m、叶轮直径450mm、泵体重2.27t。要求按“解答附表”内容列出水泵安装工程在编制定额直接费用预算时的有关内容。解答附表:地面直联式多级离心水泵安装序号工程或费用名称计量单位工程量的计算基础和公式1水泵安装(单重2.27t)1台含电机2泵拆装检查(单重2.27t)1台直接查套定额3电动机干燥1台按规范要求,实际发生计4电动机检查接线1台含接地与电阻测试5地脚螺栓孔灌浆M3孔边*孔边*孔深*孔数6底座与基础间灌浆M3基础长*宽*垫铁高7一般起重机具摊销费元/t设备重量*12元8试运转电耗费元4.8N*电价
-_第九章 简介煤矿管道安装工程基本知识(一)管道工程划分界限与其使用标准1、如何区分工业管道与工艺管道?在工业企业中,凡是输送介质为生产服务的管道,通称作工业管道。但从整体上,又以直接或间接服务而分为两大类。其中:(1)凡是直接为产品生产而输送各类物料介质的管道,即称为“工艺管道”,亦可称作物料管道。(2)凡为生产输送辅助介质,而间接为生产服务的管道,便称为“工业管道”,亦可称作动力管道或辅助管道。2、厂区内外工业管道的界限是怎样划分的?(1)厂内外给水管道——是以入水口处的水表井为界;(2)厂内外排水管道——是以厂区围墙外第一个污水井为界;(3)场内外蒸汽和煤气管道——是以入口处的第一个阀门(计量表)为界;(4)锅炉房或水泵房管道——以外墙皮为界。3、室内外给排水管道划分界限是如何规定的?(1)室内外给水管道——是以建筑物外墙皮1.5m为界;若在其入口处设有阀门者,则以阀门为界。(2)室内外排水管道——是以建筑物出户第一个排水检查井为界。(3)室外给排水管道与市政管道的界限——室外给水是以水表井为界;无水表井者,则以与市政管道的碰头点为界。而室外排水,只能以其与市政管道的碰头点为界。4、输送液体与气体的管路代号,应以下列标准为例:代号名称代号名称S给水管L冷冻水管X排水管E二氧化碳管XH循环水管AQ氨气管R热水管DQ氮气管M煤气管YQ氧气管Y油管QQ氢气管Z蒸汽管ZQ沼气管H化工管YI乙炔气管N凝结水管TF通风管5、钢管公称直径和英制钢管螺纹直径,在应用中如何对应?其对应换算公式为:公称直径(DN)10mm=0.394英吋(in);而1英吋=25.4mm。在应用中,可以下表为例:英制径(英吋)公称直径(mm)相对无缝钢管(外径X壁厚)英制径(英吋)公称直径(mm)相对无缝钢管(外径X壁厚)3/81018X2.525057X3.51/21522X321/27076X43/42025X338089X4
-_12532X3.54100108X411/43238X3.55125133X4.511/24045X3.56150159X4.5(二)与管道安装工程相关的一些应用常识1、管道安装的概念与其主要安装方式;2、管道施工顺序;3、在管道正常施工过程中,若发生各类管道交叉时的避让原则;4、管道连接的主要方式;5、常用管道支架的品种;6、管道接头零件的概念与其所指主要内容;7、异形管与异径管在概念上有何区别;8、塑料管件的分类及其主要特点是什么;9、阀门按用途可分几类;10、安全阀的种类与作用;11、法兰连接概念及管道常用法兰品种;12、管道压力试验的目的及其分类。(三)按图计量辅导实例1、工程名称:某油泵车间工业管道安装工程(附图)其内容:(1)该工程采用热轧无缝钢管,手工电弧焊连接,焊缝不进行无损探伤,公称压力为1.6MPa,要求压缩空气吹扫和液压试验。(2)管道中的阀门为法兰截止阀(J41T—1.6)和法兰止回阀(H44T—1.6),采用碳钢平焊法兰连接。(3)三通为主管在现场挖制,大小头为成品大小头,弯头为成品冲压弯头。3、计列分部(项)工程名目的具体要求:(1)按图示和下述表格内容,依次填写分部分项工程名称、单位、数量、计算公式(墙外1.5m界限)(2)一般管架制作、安装、刷油三项内容和数量可以不计。序号分部、项工程名称单位工程量工程量计算公式1热轧无缝钢管D89*4M12.84平4.9+0.69+2.3+0.2+立(3.4-2.5)+(2.9-1.7)+(2.9-1.1)+0.35+0.5=12.842热轧无缝钢管D76*4M9.45平7.4+0.52+立(0.6-0.4)+0.65+0.28+0.2+0.2+0.2-0.2=9.453热轧无缝钢管D57*3.5M12.33平0.65+0.28+0.2+0.2-0.2+1.25*3+0.28*3+0.2*3+立0.68+1.13+(2.5-1.1)*3=12.334挖眼三通D89*89个15挖眼三通D89*57个26挖眼三通D76*57个1
-_7成品大小头D89*76个18成品大小头D89*57个29成品大小头D76*57个110冲压弯头D89个511冲压弯头D76个312冲压弯头D57个913法兰截止阀DN80个114法兰截止阀DN70个115法兰截止阀DN50个616法兰止回阀DN50个317法兰过滤器DN70个118法兰挠性短管DN50个619碳钢平焊法兰DN80副120碳钢平焊法兰DN80片121碳钢平焊法兰DN70副422碳钢平焊法兰DN70片123碳钢平焊法兰DN50副324碳钢平焊法兰DN50片625刚性防水套管DN80内个226管道吹扫DN50内M12.3327管道吹扫DN100内M23.7912.84+9.45+1.528管道液压试验DN100内M36.1212.84+9.45+12.33+1.5
-_
-_第十章 综述选煤厂生产工艺流程及其设备安装步骤(一)简介选煤厂生产工艺流程及各系统组成内容矿区或矿井选煤厂,大都选用水洗选煤生产工艺,其生产流程,主要是由原煤破碎—→筛选—→洗选—→脱水—→输出五大系统安装工程构成。其中:1、破碎系统——是由具有压碎、劈碎、击碎、研磨功能的多种破碎设备组成,比较常见的是齿辊式破碎机。主要用于对大块原煤和选后产品——中煤的破碎。2、筛分系统——是以多种振动筛设备为主的生产系统。其主要作用,就是对原煤过筛分级、脱水、脱泥、脱介质。3、洗选系统——是以淘汰机、重介分选机、浮选机为主的生产系统。它是选煤厂的心脏,不仅对选煤厂各项生产指标的完成,和矿产资源的合理回收……具有明显的影响,而且对分选产品数量与质量的好坏,也都起着决定性的作用。4、脱水系统——是以脱水机、浓缩机、过滤机、压滤机为主的生产系统。在选煤厂中,由于对选后产品的脱水以及煤泥回收,也是一个不可缺少的生产环节,所以就需要利用脱水设备或加热干燥的办法,来完成煤与水脱离的生产工艺。5、运输设备——是选煤厂生产系统中的动脉,也是联结产品加工、分类、运输和装仓的纽带,不可或缺。主要运输设备,有普通胶带输送机,铸石刮板输送机、斗式提升机……。除上述生产系统和运输环节的主要设备外,还有工艺管道和干燥除尘、受煤系统、煤质化验……辅助设备(设备)或非标制品以及需要另行计列的电气(器)、仪表、接地装置……,共同构成水洗选煤安装工程。(二)摘要介绍选煤厂主要设备安装内容及其施工步骤1、简介共振筛的安装内容及其施工步骤(1)首先清理基础,装上底盘,拧上螺栓,进行水平找正。(2)分别装上隔振弹簧,并按图纸要求再次校对各弹簧间距,以使其间距严格对称平行。(3)安装机架或上、下筛箱,连接板弹簧。(4)装上筛箱两侧的主振弹簧,并临时拧上螺栓。(5)安装电动机和偏心传动装置,连接弹性传动连杆。并装上橡胶元件,戴上螺帽。(6)必须调整筛子橡胶元件过后,才可进行连续八小时的空负荷试车。2、简介跳汰机的安装顺序(1)为了便于组合和找正,应在跳汰机的机体与基础梁之间加装一个用工字钢或槽钢组合的底盘。(2)底盘找正并固定后,便可进行机体的安装。(3)安装上机体,并用螺栓与下机体匀称固定。(4)装上风水包或空气包。(5)装上风阀与风阀传动装置。(6)安装排料装置。(7)安装手动操作机构。(8)装上各种筛板,并用螺栓可靠固定。
-_(9)连接与跳汰机相关的溜槽、风管和水管。(10)跳汰机安装完毕后,即应进行风、水泄漏检查。(11)跳汰机经过上述安装、调试和检查后,便可进行连续八小时带水空负荷试车了。3、简介浮选机的安装程序(1)在安装前,首先应校对矿浆预处理(搅拌筒)的出口与浮选机的液面高差是否符合设计规定。(2)整个浮选机可单体组合为整体、槽箱进行安装。(3)整体安装充气搅拌机构,以及与其机构配套的电动机。(4)安装矿浆液位调整机构。(5)分别装上各槽箱的放矿机构,并与之可靠固定。(6)最后安装刮板机构,以及与其机构配套的电动机、减速机和链条连接。(7)整个浮选机安装完后,便可进行连续八小时的带水空负荷试车了。4、简介压滤机的安装内容与顺序(1)安装前除了需要清点零部件外,就是必须要按图纸要求校对各基础中心距离和预留螺孔位置。(2)先安装支持主梁的各支座,并把基础螺栓穿挂在支座上,埋入预留孔内。(3)安装主梁与尾板。(4)安装油缸,并与主梁固定在一起。(5)安装活动头板,并使其两侧滚轮完全与主梁轨面相贴合。(6)安装滤板。(7)按顺序连接所有吊挂滤网的连接板。(8)安装传动系统各零部件。(9)参照液压系统工作原理图,而进行液压系统中的高、低压油泵和各种阀类安装。(10)参照电控系统工作原理图,安装电控系统操作柜,和连接各开关与各继电器等的线路接点。(11)连接与液压系统相关油管。(12)安装压滤两侧的接水槽和翻板。(13)安装接料溜槽,并连接与压滤机相关的入料管和滤液管。(14)完成以上安装任务后,即可进行单机试运和系统调试工作。
-_第十一章 综合介绍矿井电气(器)安装工程基本常识(一)概述煤矿供电方式及其特点1、为保证煤矿供电的可靠性,应在煤矿变电所设有两个独立的电源。其中:距离电源较近时,采用平行双回路方式供电;而距供电电源较远时,则一般由电源送一回路,另外要在相邻矿区地面变电所之间设一回路联络线,而形成环形供电,以保证每个煤矿地面变电所都具有两个独立电源。2、煤矿供电电力负荷划分三级(类)。其中:(1)具有两个独立电源供电的称为一级(类)负荷用户。例如:煤矿主(副)井提升机、主扇风机、井下主排水泵、井下中央变电所、地面医院手术室……。(2)采用专用线路供电的,称为二级(类)负荷用户。例如:井下采区变电所、地面压风机械……。但大型煤矿,若采用二级供电负荷时,必需要有另一套备用电源。(3)凡采用单一回路供电的(不需备用电源),则为三级(类)负荷用户。例如:辅助车间及公共事业用电……。3、当前我国煤矿供电高压电源,全部来自区域(矿区)变电所。其远程控制线路电压,一般划分为:(1)区域变电所进线交流高压电源为110KV、输出高压电源为35KV。(2)煤矿地面变电所进线交流高压电源为35KV,其输出高压电源则根据矿井(井下)与地面供电不同的要求,而分别变为高压电源10KV或6KV.4、矿井各配电电压和各种电气设备的额定(标准)电压等级为:(1)高压——<10KV;(2)低压——<1.14KV;(3)安全电压——干燥环境36V、潮湿环境<12V。5、矿井供配电网络的标准(额定)电压与平均电压的对应关系。例如:标准电压127V=平均电压133V;标准电压380V=平均电压400V;标准电压660V=平均电压690V;
-_标准电压1140V=平均电压1200V;标准电压3300V=平均电压3460V;标准电压6000V=平均电压6300V。6、供配电工程常用名词概念(1)电气——有电荷存在和电荷变化的现象,即称为“电气”或“电”。(2)电能——电在流动中所产生的势能。所谓能,即:性线电流与电压的电动势(V),所以才有强势或弱势电能之分。(3)电力——电所产生的作功能力,通常指作动力用的电。(4)电力网——所指是由发电厂、变电站和各种不同电压的那些输电线路……所组成的电力系统。(5)电路——由电源、用电器、导线、电气元件……连接而成的电流线路。(6)电器——电路上的负载,以及用来控制、调节或保护电路、电机……的设备和器具。(7)电介质——不导电的物质,如空气、玻璃、胶木、云母片……。7、煤矿常用电气(器)设备所需供、配电电源种类和电压等级划分界限,如下表:供电电流额定电压等级主要适用对象交流6KV井上下配电网络及高压电机电源低压1140V井下综采工作面动力设备电源660V井下普采工作面动力设备电源380V井上下动力设备电源220V地面照明及一般电器电源127V井下照明、信号、通讯及手持电钻电源36V弱电设备的控制回路和局部照明电源直低压550V、220V井上下电机车电源
-_流220V、110V地面变电所操作电源、蓄电池机车用电4V、2.5V矿灯用电8、井下高压供电系统——主要是由高压防爆配电装置、高压双屏蔽软电缆、高压电缆连接器和移动变电站等组成。其供电步骤,就是由井下中央变电所将来自地面厂区变电所输进来的6KV(或10KV)高压电源,经分线箱分送至各采区变电所;再由采区变电所,经由配电装置将高压电源输送至近于顺槽工作面的移动变电站。9、井下低压供电系统——是由移动变电站将来自采区变电所的高压电源降为1140V(或660V)低压电源后而进行供电的系统。综如上述,即可认定:井下高压与低压两套供电系统全部集中于移动变电站的供电方式,是大型矿区的选择重点。10、大型矿井提升系统的拖动力源可分几类?当前,在许多大型矿井提升系统中,已分别采用了异步交流电动机、直流电动机和可控硅变流器拖动的提升机械外;也有不少矿井引用了以晶闸管变流器为力源的双闭环调速系统为主的晶闸管变流器供电的直流传动提升机;还有以大容量交(AC)——交(AC)或交(AC)——直(DC)——交(AC)变频接触器供电的直流同步电动机传动系统为主的全数字化的自动提升机……。(二)矿井常用国产电动机的主要使用范围:因电动机是转换能动力的机械设备,属机械安装范围,但其电气安装仅是指电动机的检查、干燥、接线及其调试内容。电动机的种类繁多,但在煤矿应用较为广泛的主要有下列几种:1、三相交流同步电动机(1)T型(老型号为TD)三相交流同步电动机——它主要适用于不需要调速而功率又较大的场所,如用做拖动大型矿井通风机和主排水泵……。(2)TK型(老型号为TDK)三相交流同步电动机——它是与活塞式空气压缩机配套应用的电动机。2、三相交流异步电动机,使用范围最广,其中:
-_(1)JR系列绕线型三相交流异步电动机——主要用做拖动煤矿大型提升机。(2)JB系列隔爆型三相异步电动机——主要用作煤矿井下拖动固定机械。(3)DMB系列矿用隔爆型、双笼式三相交流异步电动机——主要用于拖动井下采煤机组。而同一型式的BY系列电动机,则主要用于传动与采煤机组配套的运输机和转载机。(4)BJO系列隔爆型封闭式三相交流异步电动机——主要用做拖动井下小型卷扬机、移动排水泵、辅助扇风机、装岩机,以及井下或地面煤仓、选煤厂所用的胶带输送机、给煤机、翻车机、推车机……。(5)JO和JS系列鼠笼型封闭式三相异步交流电动机——主要用做煤矿地面机械,如:水泵、通风机、胶带输送机、选煤机械……的驱动设备。3、直流电动机(1)ZD系列大型直流电动机——在矿井中,它主要用于提升机容量较大、速度较快的提升系统(特别是多绳提升机),作为驱动提升机用。同时说明,矿井提升用的大型直流电动机,也允许采用可控硅电流供电,则称为可控硅调速直流电动机。(2)ZQ型直流牵引电动机——主要适于蓄电池电机车、架线式电机车……,以作为主牵引电动机用。4、还有交流变频调速电动机、微型电机及电加热器、电动机组、备用励磁机组和励磁电阻器(无接地)……。(三)煤矿常用变电设备的分类及移动变电站的使用特点1、变压器:是变电所(站)的主要设备。其作用,就是变换电压,将电压经变压器降压或升压,以满足各用电设备的需要。按其用途,可分为电力变压器和特种变压器两大类;主要包括油浸电力变压器、干式变压器、整流变压器、自耦式变压器、带负荷调压变压器和消弧线圈……。其结构,主要是由铁芯、线圈、油箱、油枕(即储油器)和绝缘套管等部件组成。变压器的主要技术参数、包括其额定容量(KV·A)、额定电压(KV)、额定电流(A)……,以及各个相线圈的连接法和向量关系的代号(CY—星形连接、
-_△—三角连接)。其新标准符号为:K——矿井专用变压器、D——单相变压器(强迫油导向循环式)、S——三相变压器(水冷式)、F——风冷式变压器、G——空气自冷式变压器、Z——有载调压变压器、P——油循环式变压器、L——铝线圈变压器(铜线圈不表示)……。若是自耦式变压器,可在基本符号前加“O”表示。而对油浸自冷式、油自然循环式、双线圈、无励磁调压变压器,则不作表示。变压器的使用范围及其安装内容,可举下述几例说明:(1)中小型电力变压器——主要是在输电系统中,作输、配电所用,无论用于户内或户外,均可连续供电。其额定容量<6300KV·A,电压等级<35KV。因中小型变压器的高压侧,带有无载分接开关,所以在无负载(无激励)时,它可进行调压;也可在±5%的范围内分接三种电压。其安装内容:包括基础型钢制作、安装;本体安装;油过滤;干燥;网门及铁构件制作、安装;刷(喷)油漆。(2)矿用三相油浸式电力变压器(KS型)——它可与电流频率50f(赫兹)的交流线路相连,是专供矿井动力设备用电的变压器。其额定容量<50KV·A,其高压侧的电压次级为<6KV。其安装内容:包括基础型钢制作、安装;本体安装;油过滤;干燥;网门及铁构件制作安装;刷(喷)油漆。(3)矿用三相干式隔爆型电力变压器(KSGB型)——它可用于有瓦斯和煤尘爆炸危险的矿井中,作为提供动力用。其额定容量<315KV·A,额定电压为<6KV。其安装内容:包括基础型钢制作安装;本体安装;干燥;端子箱(汇控箱)安装;刷(喷)油漆。(4)矿用煤电钻变压器组合装置(KSGZ型)——它适用于有煤尘、沼气并有爆炸危险的矿井内,作为井下手持电钻及照明供电控制、保护作用。它主要是由供电变压器、一次隔离过载开关、漏电、短路、先导回路及有隔离性能的箱壳……所组成。其额定容量为2.5KV·A,额定电压660V。2、互感器——
-_它是电力系统中,可供测量和保护用的特种变压器之类的电气设备。按其功能可分为电压和电流互感器两大类。(1)电压互感器(J)——它是一种可以变换电压的电器,在正常条件下,可将电力设备上的高压降为低压,以便向测量仪表或继电器供电(100V)。它的工作原理,与电力变压器完全一样,所以在运行中,它就相当于在低负荷下运行的电力变压器;但其额定功率,却一般只有几十或几百伏安(V·A)。可分为单相(JD)和三相(JS)两种电压互感器。(2)电流互感器(L)——它能把高压系统中的电流或低压系统中的大电流,变成低压标准小电流(1~5A),用以向测量仪表和继电器供电。按其绝缘结构可分为干式(LG)、塑料浇注式(LZ)和塑料外壳式(LK)三种。3、矿用三相干式隔爆型组合移动变电站(KSGZY型)——简称矿井移动变电站。它由干式变压器(KSGB型)、高压负荷开关(FB—6型)、低压馈电开关(KZKD—1140/60型)三个隔爆单元,中间以法兰联结组合而成的一个变电站。其全部电气设备,装置在可移动的铁轮(规矩600~900mm)之上,它将随同综采工作面的推移而相应移动。因其特点是:结构紧凑、移动方便、使用安全可靠、适应综采机械化的配套需要,所以凡是在具有瓦斯混合气体和煤尘爆炸危险的大型矿井综采机械化工作面中,基本上都采用移动变电站的供电方式。(1)移动变电站,装置两只电缆联结器,可供并联运行时使用。该站额定容量可分为315~1600KV·A,其干式变压器的高压侧(进线侧)电压为6KV(或10KV),而低压侧(出线侧)电压则为1140V或660V。(2)移动变电站的供电方式——是通过主体变压器,将从其高压侧的高压负荷开关所接入的6KV(或10KV)高压电源,降为66V(或1140V)低压电源后,再经其低压侧的自动馈电开关、并用屏蔽电缆将低压电源送至各个配电点的磁力起动器上,即可根据需要而馈电给各个用电设备。但若以它作为手持煤电钻或井下照明用电的电源时,其电压则应降为127V。(四)煤矿常用配电装置分类及其安装内容
-_在煤矿,用来分配电能的电气装置,包括:断路器、(油断路器、真空断路器、SF6断路器、空气断路器)、隔离开关、负荷开关、高压开关操作机构、高压熔断器、避雷器、高压开关柜和低压配电柜、移相及串联电容器、静电电容器柜、并联补偿电容器组架、交流滤波装置组架、高压成套配电柜、组合型成套箱式变电站、环网柜……。例如:1、高压断路器——它在电力系统中,用作切换正常负载、排除短路故障,同时还起着控制和保护高压电器的任务。一般断路器都能进行快速自动重合闸操作,在排除线路临时故障后,能及时的回复正常运行。按其灭弧方式,可以分为:多油或少油断路器、压缩空气断路器(简称空气断路器)、六氟化硫断路器、真空断路器、固体产气断路器和磁吹断路器。其工程安装内容,举例如下:(1)多油断路器(D)——因其触头系统及灭弧室,安装在接地的油箱中,主要用油来作为对地绝缘介质,同时也作为灭弧用,所以在煤矿的高压供电系统中,一般将它作为高压电气控制开关使用。其安装内容:包括本体安装;油过滤;支架制作、安装或基础槽钢安装;刷油漆。(2)少油断路器(S)——因其对地绝缘主要依靠固体介质,所以在煤矿,一般都将它用在可以适应各级电压的变电系统中。(3)空气断路器(K)——它是以压缩空气作为灭弧、绝缘和传动介质的变压器,适用于>110KV的发电站或变电所,而不适用于矿井供电系统。(4)六氟化硫断路器(即SF6型)——在煤矿主要适用于井下移动变电站中,而在其它地方基本不用。2、高压负荷开关(F)——它是主要用以切断或关合线路负荷电流(但不能切断断短路电流)的高压电气控制开关。有些还可用做切断与关合空载变压器、空载线路和电容器组。(1)负荷开关——主要是由导电系统、灭弧装置、绝缘子、底架和操动结构组成。但当负荷开关装有熔断器组合使用时,其继电保护则应按故障电流大于或小于负荷开关的开断能力而进行整定(即故障电流大于负荷开关开断能力时,必须先行熔断熔断器;反之,则由负荷开关开断而熔断器不动作)。(2)按其安装地点,可分为户内式(FN)和户外式(FW)两大类。(3)其安装工程内容:包括支架制作、安装;本体安装;刷油漆。
-_3、高压隔离开关(G)——它是在配电装置中,用量很大的一种没有专门灭弧装置的高压电气控制开关。在其处于分闸状态时,具有明显的可见断口。其主要功能,可用于有电压及无负载时,能接通或开断线路,以对带电部分起到隔离作用;并利用其开关端口在分开时,可将电弧拉长与空气的自然熄弧能力;分或合一定长度的母线、电缆或架空线路的电容电流;以及分或合一定容量的变压器的空载励磁电流。(1)按其安装地点,可分为户内式(GN)和户外式(GW)两大类。(2)其安装工程内容:包括支架制作、安装;本体安装;刷油漆。4、高压开关操作机构——它是高压开关设备不可缺少的配套装置。按其操作形式及安装要求,可以分为电磁或电动式操作机构、弹簧储能式操作结构、手动式操作机构。5、高压熔断器(R)——它一般用于<35KV的配电系统中,以作保护电压互感器和小容量的电气设备。按其装置地点,可分为户内限流式(RN)和户外跌落式(RW)两种类型。6、避雷器——它是用来防护雷电所产生的高电位沿线路侵入变电所或其它建(构)筑物内去破坏电气设备的绝缘,所以才将它并接于被保护的设备上,即可起到保护设备绝缘免遭危害的目的。按其结构形式,可分为下列两种类型。(1)阀式避雷器——常用于保护变压器,所以常与变(配)电所的母线并接。(2)管式避雷器——它常用于保护变电所的进线端。7、高压开关柜——通常在3~10KV变(配)电所中,作为接受与分配电能或控制高压电机用。目前常用的有手车式、活动式、固定式三种类型。8、低压配电屏(柜)——它广泛用于电压在<500V的三相三线(或四线)制式系统的户内动力及照明配电。当前常用的有离(靠)墙式、抽屉式三种类型。9、静电电容器柜(屏)——常用于工矿变电所和车间电力设备比较集中的地方,可作为减少电能损失、改善功率因数的专用设备。当前只有高压柜与低压柜两种类型。10、电力电容器——
-_既可装入电容器柜内成套使用,也可单独组装使用。通常用于<10KV配电系统的电容器,主要分为移相和串联两种电容器。11、高压支持绝缘子——它虽不属于电气设备,但它可在电站或变电站的配电装置及电气设备中,却能作为导电部分绝缘和固定之用。按其标准结构可分为A、B型;依其外貌,又可分为少棱形(普通型)与多棱形两种绝缘子。12、变电站设备安装内容,应包括室内、室外及柱上变压器安装;隔离开关(包括操作结构)安装;负荷开关安装;高压熔断器安装;避雷器安装;零序电流互感器安装;户内穿墙套管及绝缘子安装;高压开关柜安装。(五)电控设备、电器、蓄电池及起重设备电气装置安装内容1、控制屏、继电信号屏、模拟屏、弱电控制返回屏——均包括基础槽钢制作、安装;屏安装;端子板安装;焊、压接线端子;盘柜配线;小母线安装;屏边安装。2、低压开关柜、配电(电源)屏——包括基础槽钢制作、安装;柜(屏)安装;端子板安装;焊压接线端子;盘、柜配线;屏边安装。3、箱室配电室——基础槽钢制作、安装;本体安装。4、硅整流柜、可控硅柜——基础槽钢制作、安装;盘柜安装。5、低压电容器柜、自动调节励磁屏、励磁灭磁屏、蓄电池屏(柜)、直流馈电屏、事故照明切换屏——均包括基础槽钢制作、安装;屏(柜)安装;端子板安装;焊、压接线端子;盘柜配线;小母线安装;屏边安装。6、控制台——基础槽钢制作、安装;台(箱)安装;端子板安装;焊、压接线端子;盘柜配线;小母线安装。7、控制箱、配电箱——基础型钢制作、安装;箱体安装。8、控制开关、低压熔断器、限位开关、控制器、接触器、磁力起动器、自耦减压起动器、电磁制动器(电磁铁)、快速自动开关、电阻器、油浸频敏变阻器、分流器、小电器——均包括其自身安装和焊压端子。9、蓄电池——防震支架安装;本体安装;充放电。10、起重设备电气装置——
-_主要是指桥式、梁式、门式起重机,电动葫芦等起重器具的电气装置。它包括随起重设备成套供应的操作室内的开关控制设备、管线以及滑触线、移动软电缆、辅助母线……的安装。例如:滑触线装置安装工程内容:主要包括滑触线支架制作、安装、刷漆;滑触线安装;拉紧装置及挂式支持器制作安装。(六)母线安装工程内容1、软母线——绝缘子耐压试验及安装;软母线安装;跳线安装。2、组合软母线——绝缘子耐压试验及安装;软母线安装;跳线安装;两端铁构件制作、安装及支持瓷瓶安装;油漆。3、带形母线——支持绝缘子及穿墙套管的耐压试验、安装;穿通板、制作、安装;母线安装;母线桥安装;引下线安装;伸缩节安装;过渡板安装;刷分箱漆。4、槽形母线——母线制作、安装;与发电机、变压器连接;与断路器、隔离开关连接;刷分箱漆。5、共箱母线——安装;进、出分线箱安装;刷(喷)油漆。6、重型母线——母线制作、安装;伸缩器及导板制作、安装;支承绝缘子安装;铁构件制作安装。7、低压封闭式插接母线槽——安装;进、出分线箱安装。(七)防雷接地装置及电气(器)调试项目内容1、防雷接地装置——是指为防雷击,对建(构)筑物内的电气设备造成危害,以及为了预防人体接触电压及跨步电压,以保证电气装置可靠运行……所设置的防雷及接地设施。它主要是由接地极、接地母线、避雷针(网、架)及引下线……所构成。接地按其作用,一般可分为工作接地、保护接地、重复接地和接零……。其安装内容:(1)接地装置——接地极(板)制作、安装;接地母线敷设;换土或化学处理;接地跨接线;构架接地。(2)避雷装置——
-_避雷针(网)制作、安装;引下线敷设及断接卡子制作、安装;拉线制作、安装;接地极(板、桩)制作、安装;极间连线;油漆(防腐);换土或化学处理;以及土建工程所需的钢、铝窗接地;均匀环敷设;柱的主筋与圈梁主筋焊接。还有新型半导体少长针消雷装置(成品)安装……。2、电气(器)调试——即所有安装的电气设备,在送电运行之前,必须进行严格的试验和调整。电气调试系统的划分,要以电气原理系统图为依据;它包括电气设备的本体调试和主要设备的分系统调试。但在主要设备分系统内所含的电气设备元件的本体试验,已综合考虑在该分系统调试之内。例如:(1)系统调试——电力变压器系统;送配电装置系统;特殊保护装置系统;中央信号装置、事故照明切换装置、不间断电源和接地装置……体统调试。(2)本体调试——自动投入装置(套);母线(段);避雷器、电容器(组);电抗器、消弧线圈、电除尘器、硅整流设备、可控硅整流装置(台)……单位调试。(八)电缆敷设和电气(器)配管、配线及照明器具安装内容1、电缆敷设——它的敷设方式,大都采用埋地、穿套管、沿支架、沿槽架……敷设。一般说来,在地面敷设的大多是铝芯电缆;而地面用的控制电缆和矿井所用的一切电缆,都必须用铜芯的。(1)按其输送电压次级可分为0.5KV、1KV、6KV、10KV、35KV……,最高可达110KV、220KV、330KV……电缆;但按其导电材料(芯体),也可分为铜芯(T)、铝芯(L)电缆;还可按其绝缘材料类别,划分为纸(Z)、塑料(V)、橡皮(X)绝缘电缆。(2)地面敷设电力电缆和控制电缆安装内容——均包括揭(盖);电缆敷设;电缆头制作、安装;电缆保护管敷设;防火堵洞;电缆防护;电缆防火隔板;电缆防火涂料。(3)电缆保护管的敷设,应按其不同材质、规格,并以其长度(M)单独计算。(4)电缆桥架、电缆支架——均包括制作、除锈、刷漆和安装。2、电气(器)配管——是指由配电箱接到用电器具的供电和控制线路的安装,分明配和暗配两种。
-_(1)配管工程——除了沿墙或沿混凝土结构作明配(或暗配)外,还有沿钢(木、砼)支架配管、沿钢索配管和沿钢模板配管……。(2)配管工程所用的管材——有电线管、钢管、塑料管和金属软管……。其中:钢管多用于动力线路或底层地坪内的暗配管;而电线管与塑料管,则多用于照明配线。(3)配管安装内容——包括挖沟槽;钢索架设(拉紧装置安装);支架制作、安装;电线管路敷设;接线盒(箱)、灯头盒、开关盒安装;防腐油漆;接地。(4)线槽安装及刷油漆。3、电气(器)配线——配线工程的敷设方式应根据线路用途及其供电安全要求而定。常见的有:瓷(塑)夹配线、瓷瓶(珠)配线、针式(蝶式)绝缘子配线、木(塑)槽板配线、钢精扎头配线……。(1)配线工程常用的绝缘导线——有聚氯乙烯(即塑料)导线、聚丁导线、橡皮线、耐高温电线……。其中各种线材又都有铜芯和铝芯之分。(2)电气(器)配线安装内容——支持体(夹板、绝缘子、槽板……)安装;支架制作、安装;配线;管内穿线……。4、照明器具安装——按系统可分一般、局部、混合三类照明系统。按其照明需用电压,除特殊场合需用安全照明电压36V外,一般照明装置基本上都用220V的照明电压。按其安装形式,一般可分为吊灯、吸顶灯、壁灯、弯脖灯……。(九)架空输电线路安装工程内容1、10KV以下架空输电线——一般所指的是从区域(矿区)变电站至厂矿内专用变电所(总降压站)之间的配电线路,以及在厂矿以内的高、低压架空输电线路。按供电部门规定:输送电压<1KV者为低压线路;而>1KV者,则为高压线路。2、架空输电线路,一般是有电杆、横担、金具、绝缘子、拉线和导线组成。其中:(1)电杆——有木电杆、混凝土电杆和铁塔(>35KV)用三种。
-_(2)横担——有木横担、角铁横担和瓷横担三种。(3)绝缘子——有针式、蝶式和悬式三种。(4)拉线——有普通、水平、弓形、V(Y)型四种。(5)架空导线——有绝缘导线和裸导线两种。(6)固定盘——有底盘、卡盘、拉线盘三种。3、架空输电线路的施工步骤——挖电杆坑和拉线坑;立电杆;装横担;安拉线;引埋接地、导线敷设及导线跨越。其工程安装内容,例如:(1)电杆组合——工地运输;土(石)方挖填;底盘、卡盘、拉线盘安装;木杆防腐;电杆组立;横担安装;拉线制作、安装。(2)导线架设——导线架设;导线跨越及进户线架设;进户横担安装。(十)按题列项辅导实例某矿安装落煤清理绞车(一145m水平),需从斜井井下中央变电所(—145m水平)馈电开关DWKB30——200供电。其安装器材已放置在井口附近。要求根据设备器材明细表,并按“解答附表”内容列出清理绞车配电安装工程之全部过程的直接定额费用预算项目的有关内容。设备器材明细表序号设备器名称规格型号计量单位数量重量(kg)备注单重总重1磁力起动器QC8—3/8N台11351352橡套电缆UPQ3X10+1X10M1901.572983接地极(镀锌钢板)600X600X4块111114镀锌扁钢—40X4M201.326水沟放置5电缆钩—40X4个600.2515解答附表:落煤清理绞车配电安装序号工程或费用名称计量单位工程量计算基础和公式1斜井井筒器材运搬10t所有器材合计2井下巷道平车推运10t所有器材合计3防爆起动器台按明细表数4电动机干燥台按明细表数5电动机检查接线台按明细表数6橡套电缆敷设100m按明细表数/1007铁构件制作100kg按明细表数/100
-_8电缆托架安装10个按明细表数/1009井下局部接地极根按明细表数10设备接地支线10m按明细表数/10(含电阻测试)11接地端子制作10个按计算数/1012井下照明辅助费元/100工日人工费合计/井下人工单价13手工除锈(电缆钩)100kg公斤/10014醇酸防锈漆(电缆钩)100kg公斤/10015调和漆(电缆钩)100kg公斤/100(十一)需知一些与电气安装工程相关的常识1、在电气安装工程中,如何区分一次设备和二次设备?2、地面变(配)电所由几大部分组成?其各自的功能作用如何?3、什么是母线、软母线及其引下线、跳线及设备连接线?4、何谓集装箱式配电室、成套配电装置?主要分为那些类型?5、低压电器,按其使用系统应当如何分类?6、怎样计算配电柜、低压开关柜的安装工程量?7、什么是硅整流柜、晶闸管柜?各自有何特点?其工程量如何计算?8、什么是电气控制设备?它主要分为几类?其安装定额未能包括哪些内容?9、什么是控制台、集中控制台?各自有何特点?10、什么是控制屏?它有何作用?11、配电屏有几种型式?如何分类?12、直流屏有几种?各自的特点与作用是什么?13、什么是端子、端子箱、端子板?如何计算端子板外部接线工作量?14、什么是变阻器、接触器、磁力起动器、继电器、分流器……?它们各自有何特点?15、哪些设备及相关件必须有接地装置?16、杆上变压器安装除变压器外,还包括或未包括哪些内容?17、何谓弱电?哪些电气(器)安装工程属于弱电系统?18、国产电缆产品型号中的字母含义及排列次序?
-_
-_
-_
-_
-_
-_
-_
-_
-_
-_
-_
-_
-_第十二章 现行《煤矿安全规程》有关矿井安装工程规定(一)与矿井机械安装工程相关的重点规定(条目)第100条——关于井下空气成份和有害气体最高允许浓度的有关规定第102条——关于进风井筒、采掘工作面、机电设备硐室中空气、温室的有关规定第121条——关于主要通风机安装与使用的有关规定第125条——关于在井下安设辅助通风机的有关规定第127条——关于局部通风方式的有关规定第128条——关于局部通风机安设与使用的有关规定第139条——关于采掘工作面风流中二氧化碳浓度的有关规定第278条——对井下主要排水设备的规定第279条——关于矿井主要泵房设置的规定第366条——关于斜井人车的有关规定第370条——对斜井串车提升应安设保护装置的有关规定第373条——对采用滚筒驱动带式输送机运输的有关规定第374条——对采用钢丝绳牵引带式输送机运输的有关规定第381条——关于升降人员的罐笼或箕斗的有关规定第383条——对升降人员的提升容器必须加设防坠器的规定第384条——关于立井罐笼提升井口和各水平的罐笼位置、摇台、安全门及阻车器之间闭锁关系的有关规定第387条——对于立井提升容器间及提升容器与井壁、罐道梁、井梁间最小间隙值的规定第388条——对使用钢丝绳罐道的规定第396条——对提升速度大于3m/s的提升系统,必须装设防撞梁和托罐装置的规定第403条——对摩擦轮式提升钢丝绳等使用时间的规定第421条——对在滚筒上固定钢丝绳的规定第427条——关于提升装置必须装设的一些要求和规定第428条——对提升装置必须安设深度指示器和有关工作闸与保险闸的有关规定第429条——有关保险闸必须采用配重式或弹簧式制动装置的有关规定第436条——对保管好主要提升装置技术资料的规定第437条——对空气压缩机的安装保护规定第438条——对空气压缩机的相关温度的限制第439条——对空气压缩机的风包的有关规定(二)与矿井电气(器)安装工程相关的重点规定(条目)第355条——关于井下架线电机车最高使用电压的规定第441条——对矿井电源线路的要求第442条——
-_对主要通风机、提升人员的主井绞车、抽放瓦斯泵等主要设备(第一类负荷)供电线路的规定第443条——关于变压器或发电机中性点不得直接接地的规定第444条——根据井下不同场所,如何选用电气设备和使用电气测量仪表的规定第447条——关于裸露带电体和外露传动部分的规定第448条——对井下各级供电电压的规定第453条——对井下断路器和非矿用断路器用于井下时,其开断能力的规定第454条——对油浸式电气设备和电磁起动器的规定第455条——对高压电动机、动力变压器的高压控制设备和采区变电所、移动变电站引出馈电线上安装各种保护装置的规定第457条——关于限制高压电网单相接地电容电流和高、低压馈电线上装设漏电保护装置的规定第458条——关于井下供电高、低压馈电线上严禁装设自动重合闸的规定第459条——关于井、下必须装设防雷电装置的规定第466条——关于总回风巷、机械提升的进风的倾斜井巷和溜放煤、矸、材料的溜道中铺设电缆的规定第467条——对井下电缆选用的规定第469条——对井下电缆吊挂的规定第470条——关于立井井筒中电缆接头的规定第472条——关于电缆连接的要求和规定第474条——严禁电机车架空线作照明电源的规定第480条——对井下照明、信号电源供电装置的规定第481条——井下通信、信号和控制等装置选用防爆型的规定第482条——对井下电气设备应设置保护接地的规定第484条——关于井下保护接地应形成一个总接地网和主接地极设置的规定第487条——关于橡套电缆的接地芯线不得兼作他用的规定'
