宝龙B区景观工程电器安装工程技术交底

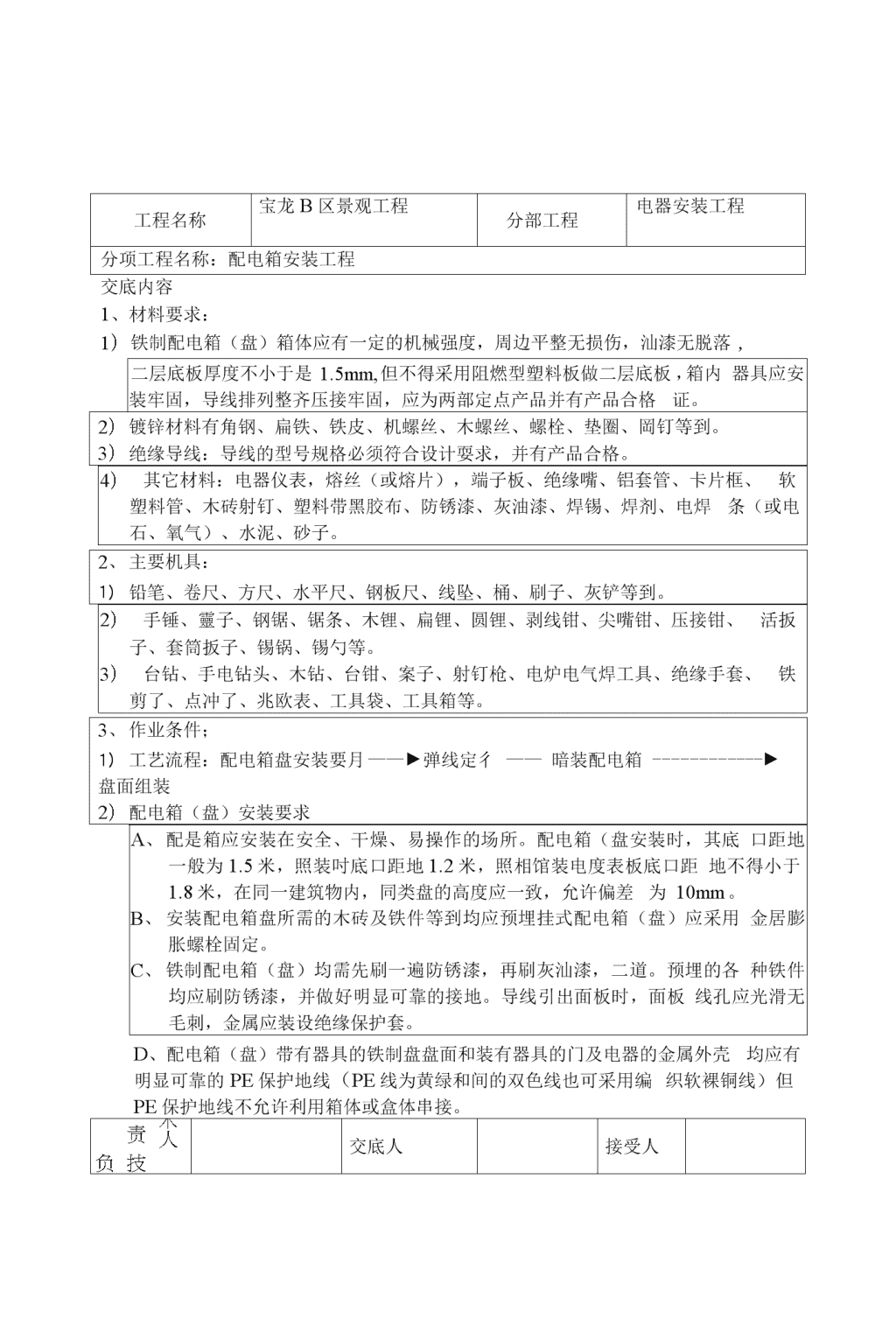

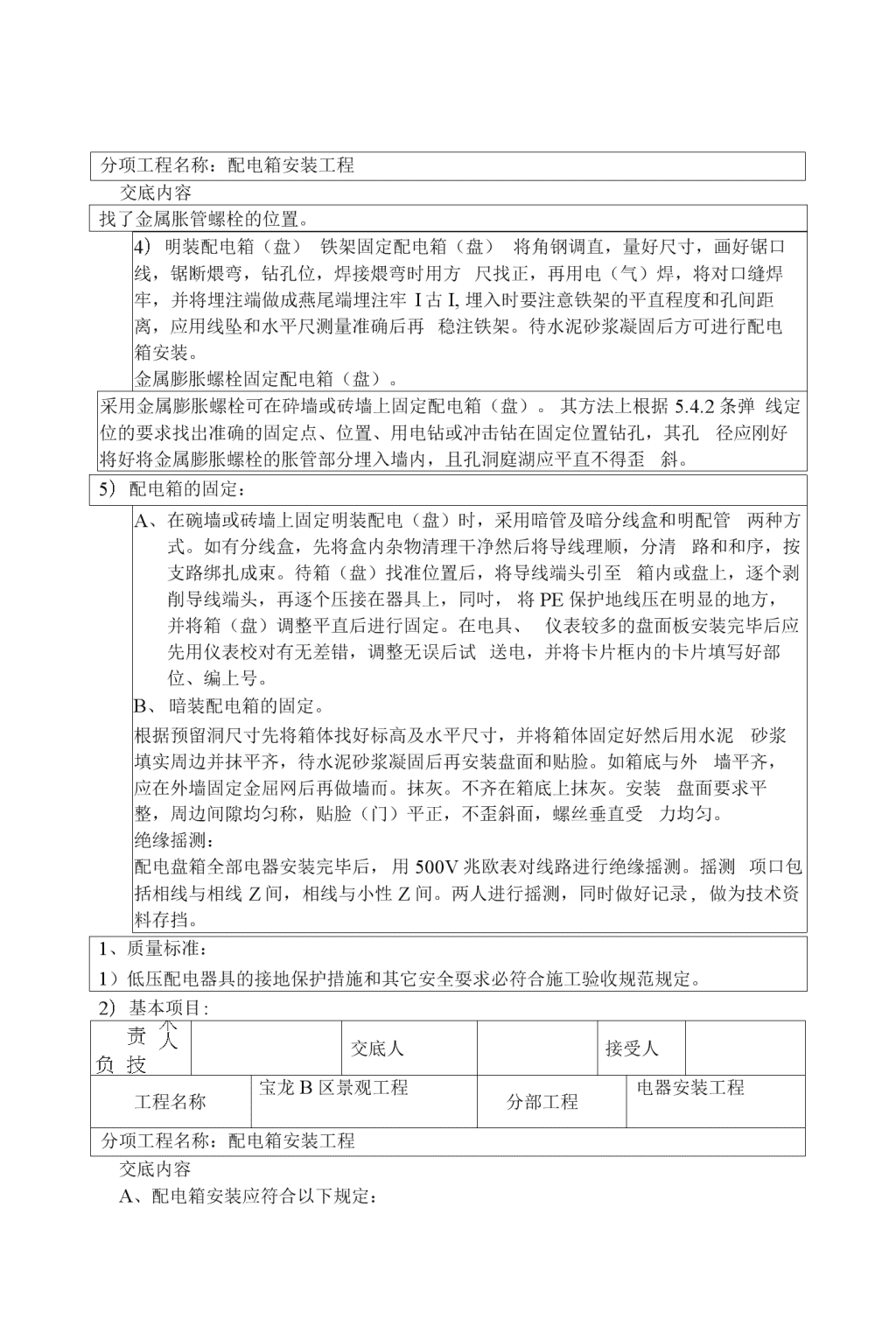

'工程名称宝龙B区景观工程分部工程电器安装工程分项工程名称：配电箱安装工程交底内容1、材料要求：1）铁制配电箱（盘）箱体应有一定的机械强度，周边平整无损伤，汕漆无脱落,二层底板厚度不小于是1.5mm,但不得采用阻燃型塑料板做二层底板，箱内器具应安装牢固，导线排列整齐压接牢固，应为两部定点产品并有产品合格证。2）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、岡钉等到。3）绝缘导线：导线的型号规格必须符合设计耍求，并有产品合格。4）其它材料：电器仪表，熔丝（或熔片），端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。2、主要机具：1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。2）手锤、靈子、钢锯、锯条、木锂、扁锂、圆锂、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。3）台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪了、点冲了、兆欧表、工具袋、工具箱等。3、作业条件；1）工艺流程：配电箱盘安装要月——►弹线定彳——暗装配电箱►盘面组装2）配电箱（盘）安装要求A、配是箱应安装在安全、干燥、易操作的场所。配电箱（盘安装时，其底口距地一般为1.5米，照装吋底口距地1.2米，照相馆装电度表板底口距地不得小于1.8米，在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。B、安装配电箱盘所需的木砖及铁件等到均应预埋挂式配电箱（盘）应采用金居膨胀螺栓固定。C、铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰汕漆，二道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属应装设绝缘保护套。D、配电箱（盘）带有器具的铁制盘盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿和间的双色线也可采用编织软裸铜线）但PE保护地线不允许利用箱体或盒体串接。术人责技负交底人接受人 工程名称宝龙B区景观工程分部工程电器安装工程分项工程名称：配电箱安装工程交底内容E、电箱盘配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出脖引进的导线应留有适当余度，以便于检修。F、导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠。多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时应涮锡后再压接，不得减少导线股数。G、配电箱（盘）的盘面上安装的各种刀闸及口动开关等到，当处于断路状态吋，刀片可动部分均不应带电（特殊情况除外）。H、垂直装设的刀闸及熔断器等电器上端接电源下端接负荷。横装者左侧（面对盘而）接电源，右侧接负荷。I、配电箱盘上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路和对应，其下面应装设片框，标明路制及容量。J、TN-C低压配电系统中的中性线N应在箱体或盘面上引入接地干线处做好重复接地。K、照明配电箱（板）内的交流，直流或不同电压等级的电源并具有明显标丿忐0L、照明配电箱（板内应分别设置中性线N和保护地线DE线）汇流排，中性线N和保护地线应在汇流排上连接、不得绞接并应有编号。M、磁插式熔断器底中心，明露螺丝孔应填充绝缘物，以防止对地放电。磁插保险不得裸露金属螺丝，应填满火漆。N、当PE线所用材质与和线和同时应按热稳定要求选择截面不应小于35mm2oO、配电箱（盘）上电具仪表应牢固、平整、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。P、照明配电箱（板）应安装牢I占I、平整垂直偏差不应大于3mm；安装时，照明配电箱（板）四周应无空隙。其面板四周达缘应紧贴墙面、箱体与建筑物，构筑物接触部分应涂防腐漆。Q、固定面权的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于210mm,并应均匀地对称于四角。R、立式盘应设在专用房间内或加装栅栏，铁栅栏应做接地。3）弹线定彳立:根据设计耍求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位,弹经的冃的是对有预埋木砖或铁件的情况，可以便准确的找出预埋件，或者可以术人责技负交底人接受人工程名称宝龙B区景观工程分部工程电器安装工程 分项工程名称：配电箱安装工程交底内容找了金属胀管螺栓的位置。4）明装配电箱（盘）铁架固定配电箱（盘）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾端埋注牢I古I,埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。待水泥砂浆凝固后方可进行配电箱安装。金属膨胀螺栓固定配电箱（盘）。采用金属膨胀螺栓可在砕墙或砖墙上固定配电箱（盘）。其方法上根据5.4.2条弹线定位的要求找岀准确的固定点、位置、用电钻或冲击钻在固定位置钻孔，其孔径应刚好将好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞庭湖应平直不得歪斜。5）配电箱的固定：A、在碗墙或砖墙上固定明装配电（盘）时，采用暗管及暗分线盒和明配管两种方式。如有分线盒，先将盒内杂物清理干净然后将导线理顺，分清路和和序，按支路绑扎成束。待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上，同吋，将PE保护地线压在明显的地方，并将箱（盘）调整平直后进行固定。在电具、仪表较多的盘面板安装完毕后应先用仪表校对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位、编上号。B、暗装配电箱的固定。根据预留洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐，应在外墙固定金屈网后再做墙而。抹灰。不齐在箱底上抹灰。安装盘面要求平整，周边间隙均匀称，贴脸（门）平正，不歪斜面，螺丝垂直受力均匀。绝缘摇测：配电盘箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项口包括相线与相线Z间，相线与小性Z间。两人进行摇测，同时做好记录,做为技术资料存挡。1、质量标准：1）低压配电器具的接地保护措施和其它安全耍求必符合施工验收规范规定。2）基本项目:术人责技负交底人接受人工程名称宝龙B区景观工程分部工程电器安装工程分项工程名称：配电箱安装工程交底内容A、配电箱安装应符合以下规定： 位置正确、部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面;中性线经汇流排（N线端子）边接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活、回路编号齐全，结线整齐，PE保护地线不串接安装明显牢固，导线截面，线色符合规范规定。B、导线与器具连接应符合以下规定。1）连接牢固紧密，不伤线芯。压板连接吋压紧无松动；螺栓连接吋,在同一端子上导线不超过两根、防松垫圈等配件齐全。2）电气设备、器具和非带电金屈部件的保护接地支线敷设应符合以下规定：连接紧密、牢固、保护接地线截面选用正确，需腐的部分涂漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染设备和建筑物。C、允许偏差：配电箱（盘）体高50mm以下，允许偏差1.5mm。配电箱（盘）体高50mm以上，允许偏差3mm。2、成品保护：1）配电箱（盘）安装后，应采取成品保护措施，避免碰坏，弄脏电具、仪表。2）安装箱（盘）面板时（或贴脸）应注意、保持墙面整洁。3）土建二次喷浆时，注意不要污染配电箱（盘）。3、应注意的质量问题：1）配屯筱（盘）的标高或垂-直度超出允许偏差，rti于测量定位不准确或者是地面高低不平造成的，应及时进行修整。2）铁架不方正。在安装铁架Z前未进行调直找正，或安製的固定点位置偏听偏信移造成的应用吊线重新找正后再进行固定。3）盘面电具，仪表不牢固、平止或间距不均，压头不牢、压头伤线芯，多股导线压头未装压线端子。闸具下方未装卡框。运输线丝不应剪掉重接。多股线应装上压线端子，卡片框应补装。4）接地导线截面不够或保护地线截面不够，保护地线出接，对这些不符合要求的应按有关规定进行纠正。5）盘后配线排列不整齐。应按对路绑扎成束，并固定在盘内。6）配电箱（盘）缺零部件，如合页、锁、螺丝等，应配齐各种安装所需零部件。术人责技负交底人接受人 工程名称宝龙B区景观工程分部工程电器安装工程分项工程名称：配电箱安装工程交底内容7）配电箱体周边、箱底、管进箱处、缝隙过大，空鼓严重、应用水泥砂浆将空鼓处填实抹平。8）铁箱内壁焊点锈蚀，应补刷防锈漆。铁箱不得用电焊进行开孔，应采用开孔器进行开孔。9）配电箱内二层板与进、出线配管位置处理不当，造成配线排列不整齐，在安装配电箱时应考虑进出线配管管口位置应设置在二层板后面。:责I交底人接受人 工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：开关、插座安装工程交底内容1、材料要求：1）各型开关：规格型号必须符合设计耍求，并有产品合格证。2）各型插座：规格型号必须符合设计要求，并有产品合格证。3）塑料合板：应具有足够的强度。塑料台板应平整，无弯翘变形等现象，并有产品合格证。4）制（台）板：其厚度应符合设计及施工验收规范的规定。其板面应平整，无壁裂和弯裂和弯翘变形现象，汕漆层完好无脱落。5）其他材料：金属膨胀螺栓，塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2、主要机具：1）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高登等。2）手锤、鑒了、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻关、射枪等。3、作业条件：1）各种管路、盒子已经敷设完毕。盒子收口平整。2）线路的导线己穿完，并已做完绝缘摇测。3）墙面的浆活、油漆及壁纸等内装修工作已完成。4、操作工艺：1）工艺流程：清理►结线►安装2）清理：用鑒子轻轻地将盒子内残存的灰块剔掉，同时将其它朵物一并清出盒外，再用湿布将盒内灰尘擦净。3）结线：A、一般结线规定：开关结线：①同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。②电器、灯具的相线应经开关控制。③多联开关不允许拱头连接、应采用LC型压接帽压接总头后，再进行分支连接。B、插座接线:①单相两血三刀孔插座有横装和竖装两种。横装时，面对插座的右极接相线,左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。②三孔及三相四孔插座结线示意，见图3・69和图3・70保护接地线注意应接在上方。术人责技负交底人接受人工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：开关、插座安装工程 交底内容①交直流或不同电压的插座安装在同场所时，应有明显区别，且其插头与插座配套，均不能互相代用。②插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上然后旋紧压头。如果是独芯导线，也可将线苍直接插入接线孔内，再用顶丝将近其压紧。注意线芯不得外露。A、开关插座规定:㈠一般安装规定：开关安装规定：①拉线开关距地的高度一般为2〜3m；距门口为150~200mm；且拉线的出口向下。②板把开关距地面的高度为1.4m,距门口为150〜200mm；开关不得置于门后（单扇门）。③暗装开关的面板应端止，严密并与墙面平；④开关位置应于灯位置相对应，同一室内开关方向应一致；⑤成排安装的开关高度应一致，高低差不大于2.0mm,拉线开关相邻间距一般不小于20mm；⑥多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；⑦在易燃，易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型、或安装在其它处所控制；⑧民用住宅严禁设床头开关；⑨明线安装开关应在不少于15mm厚的木台上安装。㈡插座安装规定①暗装或工业用插座距地面不应低于30cm；②在儿童活动场所采用安全插座。采用普通插座时，其安装高度不应低于1.8m③同一室内安装的高度差不应大于5mm；④成排安装的插座高低差不应大于2mm；⑤暗装的插座应有专用盒，盖析板应端止严密长与墙面平；⑥落地插座应有保护盖板⑦在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。术人责技负交底人接受人工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：开关、插座安装工程交底内容 B、开关插座安装：㈠暗装开关、插座：按接线耍求，将盒内甩出的导线与开关插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定资产时耍使面板端正，并与墙面平齐。㈡开关插座安装在木结构内应注意做好防火处理。5、质量标准：1）保证项目：插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关标准规定。插座使用的漏电开关动作应灵敏可靠。检杳方法：观察检杳和检杳安装记录。2）基木项目：①开关，插座的安装位置正确。盒子内清洁，无杂物，表面清洁，不变形,盖板紧贴建筑物的表面。②开关断相线。导线进入器具处绝缘良好，不伤线芯。插座的接地线单独敷设。观察和通电检查站。③允许偏差项n:㈠明开关，插座的底板和暗装开关，插座的而板并列安装时，开关，插座的高度差允许为0.5mm。㈡同一场所的高度并为5mm。㈡面板的垂直允许偏差0.5mm。6＞成品保护：1）安装开关插座时不得碰坏墙面，耍保持墙面的清洁。2）开关，插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。3）其它2种在施工时，不要碰坏和碰歪开关，插座。4、应注意的质量问题：1）开关，插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。2）开关未断相线，插座的相线、零线及地线压接混乱应按要求进行改正。3）多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一•致。术人责技负交底人接受人 工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：开关、插座安装工程交底内容4）固定面板的螺丝，不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。5）同一房间的开关插座的安装高度之差，超出允许偏差范围应及时更正。6）铁管进盒护口脱落或遗漏。安装开关、插座接线时应注意把护口带好。7）开关、插座面板已经上好，但盒子过得（大于2.5cm未加套盒处理，应及时补上。8）开关、插锁箱内拱关接线，应改为鸡爪接导线总关再分支导线接各开关或插座端头。或者采用lc安全型压线帽压接总头后，再分支进行曲导线连接。技术六【左A负责人乂底人接受人工程名称宝龙B区景观工程分部工程电气安装工程 分项工程名称：防雷及接地体安装交底内容一、材料要求：1、镀锌材料有扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝、支架等。2、焊条、氧气、乙烘、沥青油。混凝土支座等。二、主要机具：1、常用电工工具、手锤、钢锯、锯条、压力案了、铁锹、铁镐、大锤、夯、桶。2、线坠、卷尺、大绳、粉线袋、绞幣（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊机等。三、作业条件：1、接地体作业条件：（1）、按设计位置清理好场地。底板钢筋与柱内筋与柱内筋连接处已绑扎完。2、防雷引下线喑敷设作业架（1）建筑物有脚手架或爬梯，达到能上人操作的条件。（2）利用主筋作引下线时，钢筋绑扎完毕。3、避雷带压顶钢筋下在绑扎时，配合此项工作。四、操作工艺：1、接地体安装工艺按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除约皮，并将防雷引下线主筋用色漆做好标记，以便于引出和检查，应及时请质检部门进行隐检，同时做好隐检记录。2、防雷引下线喑敷设：（1）按设计要求找出全部引下线主筋位置，用油漆作好标记，距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不应小于100mm,做完后请有关人员进行隐检做好隐检记录。（2）土建装修完毕后，将引下线在地面上下面2米的段套上保护管，并用卡子将其固定牢固，刷上红白相间的油漆。3、避雷带安装（1）利用压顶钢筋与预先准备好的约定俗成20cm的连接钢筋焊接成一体，并与柱筋中引下线焊成一个整体。（2）压顶内各点引出钢筋头，焊完后，用圆（或扁钢）敷设在四周，压顶内焊术人责技负交底人接受人工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称： 交底内容接好各点，并与周围各引下线连接后成环形。五、质量标准：1、保证项目：（1）材料的质量符合设计耍求，接地装置的接地电阻值必须符合设计耍求。（2）接至电气设备、器具和可拆卸的其它非带电金属部件接地（接零）的分支线，必须直接与接地干线和连，严禁串联连接。2、基木项目：（1）避雷带及其支持件安装位置正确，固定牢靠，防腐良好，避雷带规格尺寸和弯曲半径正确，避雷带及支持的制作符合设计要求。避雷带支持间距均匀。（2）接地（接零）线敷设：①平直、牢固、固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，汕漆防腐完整。②焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；连接紧密、牢固，有防松措施。③防雷接地引下线的保护管固定牢靠。断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全，防腐均匀，无污染建筑物。（3）接地体安装：位置正确，连接牢固，接地体埋设深度应符合设计要求和有关施工规范规定。隐蔽工程记录齐全、准确。3、允许偏差项目：（1）搭接长度：扁钢$2b；圆钢M6D；圆钢和扁钢M6D（注b为扁钢宽度；D为圆钢直径）（2）扁钢搭接焊接的边数：3边。六、成品保护：1、接地体：不得随意移动已经绑好的结构钢筋。2、支架（1）剔洞时，不应损坏建筑物的结构（2）支架稳住后，不得碰撞松动。3、防雷引下线敷设（1）安装保护管时，注意保护好土建结构及装修面。（2）拆架子吋不耍磕碰引下线。术人责技负交底人接受人 技术交底记录2014年2月25日工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：交底内容4、避雷带预甩扁铁或圆钢不得超过30cmo七、应注意的质量问题1、接地体利用职权基础、梁柱钢筋搭接面积不够，应严格按质量要求去做。2、支架安装（1）支架松动，混凝土支座不稳固，将支架松动的原因找出来，然后固定牢靠，混凝土支座放平稳。（2）支架间距（或预埋铁件）间距不均匀，直线段不直，超出允许偏差重新修改好间距，将直线段校正平直，不得超岀允许偏差。（3）焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。重新补焊，不允许出现上述缺陷。（4）焊接处药皮处理不干净，漏刷防锈漆。应将焊接处药皮处理干净，补刷防锈漆。3、防雷引下线暗敷设（1）主筋错位，应及时纠止。（2）引下线不垂宜，超出允许偏差，引下线应横平竖直，超差应及吋性纠正。4、避雷带（1）焊接面不够，焊口有夹渣，咬肉、裂纹等，应按有关要求处理。（2）压顶内的接头筋未焊，应补焊。:责I交底人接受人 工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：电气配管交底内容一、材料要求：1、阻然型塑料管及其附件其氧指数应符合消防规范有关要求，并有新产品合格证。2、阻然型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。3、开关盒、插座盒、接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。4、镀锌材料：扁铁、木螺丝、机螺丝。5、辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等到。二、主要机具：1、铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。2、手锤、钢锯、鑒了、刀锯、木锂等。3、台钻、手电钻、钻头、木钻、工具箱、咼登等。三、作业条件：1、配合土建结构施工时，根据砖墙，加气墙弹好的水平线，安全盒箱与管路。2、配合土建结构丿施工时，在钢筋绑扎过程屮预埋套盒及管路同时办理隐检。3、圜孔板应配合土建调整好吊装板缝时进行配管。四、操作工艺：工艺流程：弹线定位盒箱固定管路敷设扫管穿带线1、弹线定位(1)墙上盒、箱弹线定位：砖墙，箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒，箱准确位置，并标注出尺寸。(2)圆孔板、现浇栓板应根据设计图和规定的耍求准确找岀灯位，进行测量，标注出盒子尺寸位置。2、盒箱固定(1)盒、箱固定平正、牢固、灰浆饱满，纵横坐标准确。(2)砖墙稳注盒、箱。A、预留盒、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约300毫米处，预留出进入盒的，箱的长度，将管子甩在预留孔外，端头堵好，待稳住盒，箱时，一管一孔的穿入盒、箱。B、剔洞稳注盒、箱再接短管：按弹出水平线，对照图找出盒、箱的准确位置，然后踢洞，所剔孔洞应比盒箱稍大些，洞剔好后，先用水术人责技负交底人接受人 工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：交底内容把洞壁浇湿，并将洞中杂物清理干净，依照管路的走向敲掉盒了的敲落孔，再用高标号水泥砂浆盒箱按耍求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。C、圆孔板稳住灯头盒，标注灯位的位置，先打也然后由下向上剔洞洞口下小上大。将盒子配上相应的固定体放入洞屮，并固定好吊板，待配管后，用高标号水泥砂浆稳住。3、管路敷设(1)配管要求：硕质塑料管的连接可采用套管粘结法和专用端头进行连接，套管的长度不应小于管直径的三倍，接口处应该用胶粘剂接牢固。敷设管路时，应尽量减少弯曲，当线路的直线段长度超过15米时，均应在中途装设接线盒。剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小丁是15毫米。管子最小弯曲半径大于等于10D,管子弯曲处弯扁度小于等于0.1D,D为管子外径。A、B、C、D、(2)砖墙敷管：A、管路连接，可采用套管粘结法或端头连接，在管道两侧钉子并用铅丝将管子绑牢，然后用水泥砂浆把沟槽抹平。B、管进盒、箱连接，可釆用粘结或端头连接，管进入盒、箱不允许内进外出，应与盒、箱里口平齐，一管一孔，不许开长孔。五、质量标准：1、保证项目：半硕质阴然型塑料管的材质及适用场所必须符合设计要求和施工规范规定。2^基本项n:管路连接紧密，管口光滑，保护层大于是15毫米。盒、箱设置止确、固定可靠，管了进入盒箱处顺直，在盒箱内露出的长度应小于5毫米。穿过变形缝有补偿装置，补偿装置能活动自如。(1)(2)(3)3^允许偏丼项项次项目管了最小弯曲径管子弯曲处的弯曲度弯曲半径允许偏差M10D>0.1D检验方法尺量检杳及检杳安装记录尺量检查 六、成品保护技术负责人交底人接受人 技术交底记录2014年2月25日工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：交底内容1、剔槽打洞时，不要用力过猛，免造成墙面周围破碎，洞口不易剔得过大，过宽，不要造成土建结构缺陷。2、管路敷设完后立即进行保护，其它工种操作时，应注意不要将管子砸扁和踩坏。3、在混凝土板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，不允许用大锤由上面砸孔洞。4、配合土建浇灌混凝土时，应派人看护，防止管路位移或受机械损伤七、应注意的质量问题1、管路有外露现彖，或保护层不足15毫米，剔槽时要保证深度，并且及时将管子固定，再用水泥砂浆保护。2、稳定预埋的盒、箱有歪斜、坐标不准，灰浆不饱满等现象，稳住盒箱时一定耍找准位置，先注入适量的水泥砂浆，再用线坠找正，然后用水泥将盒，箱周围的缝隙填实。3、管子煨弯处的凹扁度过大弯曲半径应大于6D,焊弯应按要求操作并及时地固定和保护。4、管路不通，朝上的管口容易掉进杂物。因此，应及时性将管口堵封好其它工种作业时，应注意不要碰损敷设完的道路。:责I交底人接受人 工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：灯具安装交底内容一、材料要求：1、各型灯具：灯具型号，规格须符合设计耍求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤，变形等现象，所有灯具有新产品合格证。2、灯具导线：照明灯具使用的导线其电压等级不低于交流500伏。3、塑料(木)台：应具有足够强度，受力后无弯翘变形等现象。4、支架：须据灯具的重量选用和应规格化的镀锌材料做成支架。5、灯具卡：塑料灯卡具，不得有裂纹和缺损现象。6、其它材料：胀管、木螺丝、灯管、灯泡、电熔器等等。二、主要机具：1、红铅笔、卷尺、小丝、线坠、水平尺、手套等。2、手锤、鑒了、钢锯、锯条、扁锂、尖嘴钳、丝锥、一字改锥、十字改锥。3、活扳子、套丝板、电炉、电烙铁等。4、台钻、电钻、射钉枪兆欧表、万用表、工具箱等。三、作业条件：1、在结构施工中做好预埋工作，栓楼板预埋螺栓，吊顶内预下吊杆。2、盒了口修好，木台、木板、油漆完。3、对灯具安装有影响的模板、脚手架拆除。4、顶棚、墙面抹灰工作、室内装饰浆活及地面清理工作均已结束。四、操作工艺：工艺流程：检查灯具组装灯具安装灯具通电试运行1、灯具检查：(1)灯具检查：①根据灯具的安装场所检查灯具否符合耍求。②灯内配线检查：A、灯内配线位符合设计要求及有关规范规定；B、穿入灯箱导线在分支连接处不得承受额外应力和懒损，多股软线端头需盘圈刷锡。C、灯箱内导线不应过于靠近热光源，应采取隔热措施。D、FI光灯接线必须符合设计要求和有关规范规定。2、灯具的安装:①普通灯具安装： A、塑料台的安装。将接灯线从塑料台的出线孔中穿出，将塑料台紧贴术人责技负交底人接受人 工程名称宝龙B区景观工程分部工程电气安装工程分项工程名称：交底内容住建筑物表面，其安装孔对准灯头盒螺孔，用机螺丝将塑料台固定牢固。B、把从塑料台甩出的导线留出适当维修长度，削出线芯，推入灯盒内，线芯高出塑料台的台面。用软线在接灯线蕊上缠绕5—7圈，将灯芯折冋压紧。用粘塑料带和黑胶布分层包扎紧密。将接头调顺，扣于法兰盘内，法兰盘应与塑料台的中心找正，用长度小于20毫米的木螺丝固定。②日光灯安装吸顶口光灯安装：依设计图确定其位置，紧贴建筑物农面日光灯灯箱完全遮盖住灯头盒，打好进线孔，将电源甩入灯箱。找好灯头盒螺孔位置，在其固定好后，将电源压入灯箱内的端子板上。把灯具的反光板固定在灯箱上，将灯箱调整顺直，最后把FI光灯管装好。五、质量标准1、保证项目①灯具、规格、型号及使用场所必须符合设计要求和施工规范规定。②低于2.4米以下的灯具的外壳金屈部分做好接地或接零保护。2、基本项目①灯具安装：安装牢固端止，位置止确。②导线与灯具的连接导线进入灯具处的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时圧紧无松动。六、成品保护：1、进入现场后应码放整齐，稳固。注意防潮，搬运时轻拿轻放，以免碰坏建筑物门窗及墙面。2、安装灯具时不要碰坏门窗及墙面。3、安装完毕后不得再次喷浆，防止器具污染。七、应注意质量问题木台固定不牢，与建筑物表面有缝隙。应用三角形固定。 :责I交底人接受人'
