河道护坡六角预制块安装技术交底

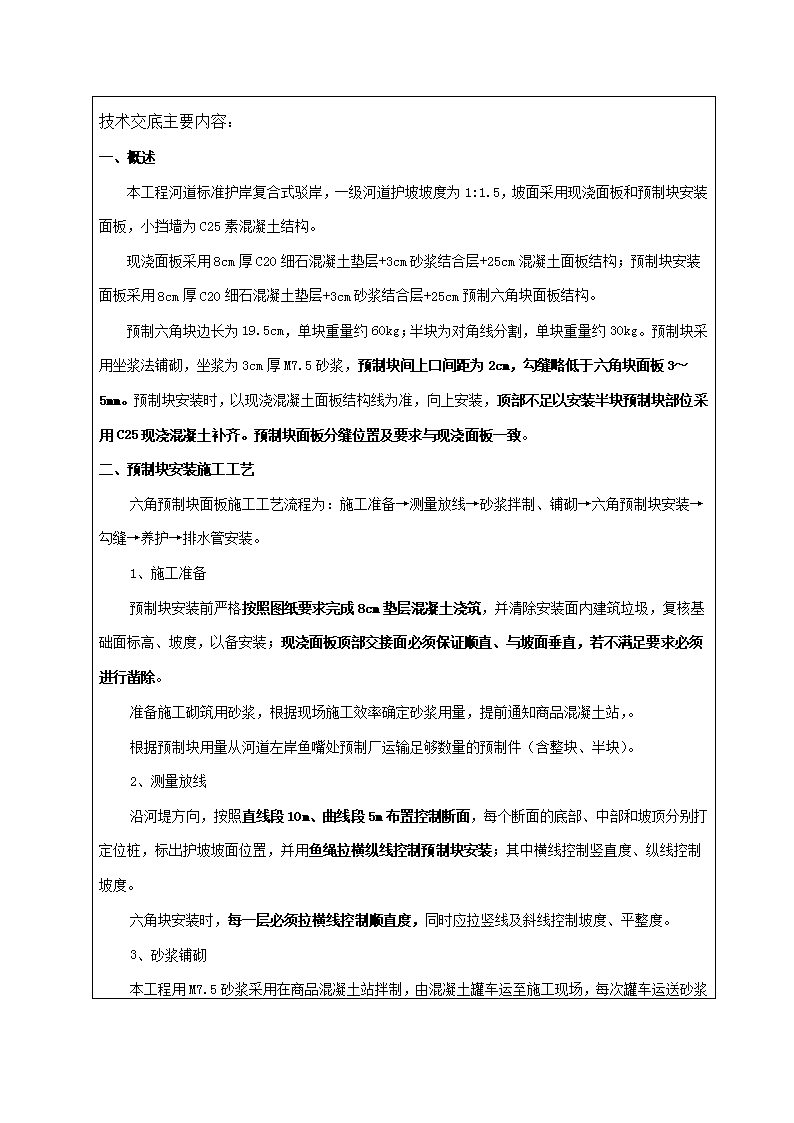

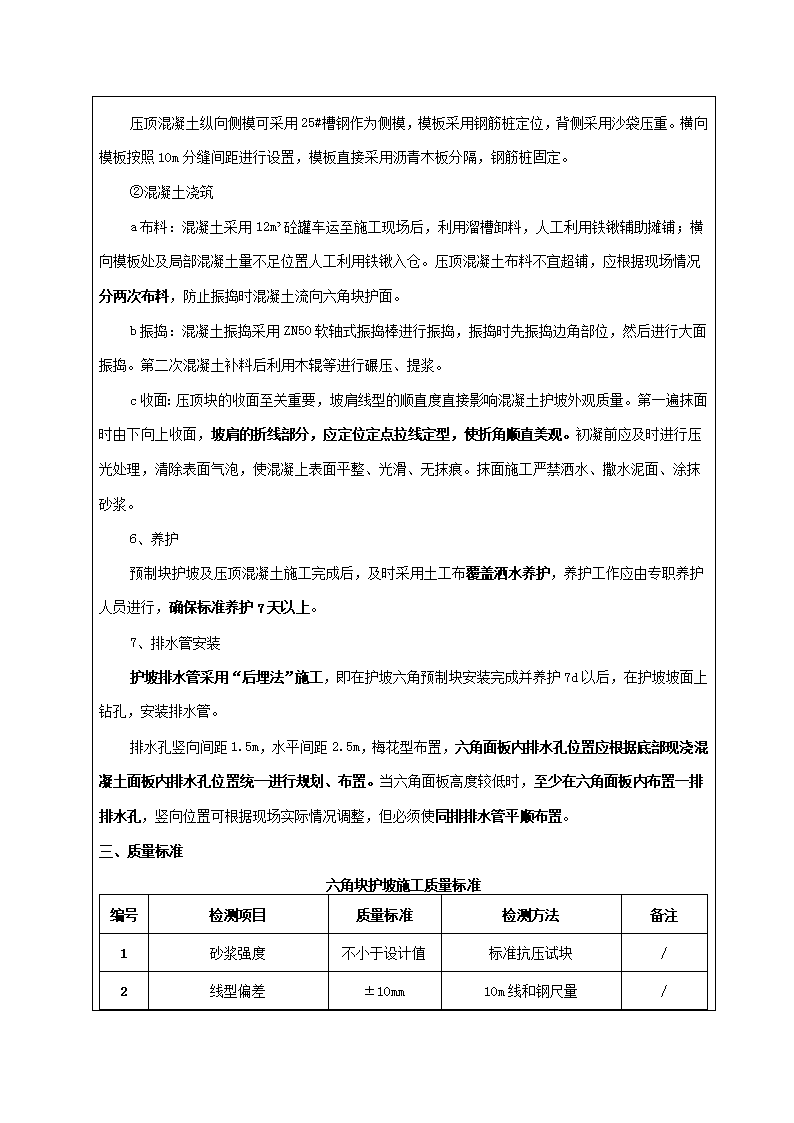

'技术交底主要内容：一、概述本工程河道标准护岸复合式驳岸，一级河道护坡坡度为1:1.5，坡面采用现浇面板和预制块安装面板，小挡墙为C25素混凝土结构。现浇面板采用8cm厚C20细石混凝土垫层+3cm砂浆结合层+25cm混凝土面板结构；预制块安装面板采用8cm厚C20细石混凝土垫层+3cm砂浆结合层+25cm预制六角块面板结构。预制六角块边长为19.5cm，单块重量约60kg；半块为对角线分割，单块重量约30kg。预制块采用坐浆法铺砌，坐浆为3cm厚M7.5砂浆，预制块间上口间距为2cm，勾缝略低于六角块面板3～5mm。预制块安装时，以现浇混凝土面板结构线为准，向上安装，顶部不足以安装半块预制块部位采用C25现浇混凝土补齐。预制块面板分缝位置及要求与现浇面板一致。二、预制块安装施工工艺六角预制块面板施工工艺流程为：施工准备→测量放线→砂浆拌制、铺砌→六角预制块安装→勾缝→养护→排水管安装。1、施工准备预制块安装前严格按照图纸要求完成8cm垫层混凝土浇筑，并清除安装面内建筑垃圾，复核基础面标高、坡度，以备安装；现浇面板顶部交接面必须保证顺直、与坡面垂直，若不满足要求必须进行凿除。准备施工砌筑用砂浆，根据现场施工效率确定砂浆用量，提前通知商品混凝土站，。根据预制块用量从河道左岸鱼嘴处预制厂运输足够数量的预制件（含整块、半块）。2、测量放线沿河堤方向，按照直线段10m、曲线段5m布置控制断面，每个断面的底部、中部和坡顶分别打定位桩，标出护坡坡面位置，并用鱼绳拉横纵线控制预制块安装；其中横线控制竖直度、纵线控制坡度。六角块安装时，每一层必须拉横线控制顺直度，同时应拉竖线及斜线控制坡度、平整度。3、砂浆铺砌 本工程用M7.5砂浆采用在商品混凝土站拌制，由混凝土罐车运至施工现场，每次罐车运送砂浆量应根据施工现场施工效率进行调整，确保砂浆在3小时内用完，砂浆超出初凝时间后不得继续使用。砂浆铺砌时，应随预制块安装分层铺砌，铺砌厚度根据预制块实际厚度适当调整。利用溜槽卸料，人工利用铁锹摊铺并用木抹子刮平坐实，然后用卷尺检查砂浆厚度；砂浆铺砌时可根据施工现场实际情况超铺一定厚度。砂浆稍干后安装六角预制块，具体根据现场而定，以六角块安装后不明显下陷为度。4、六角预制块安装混凝土预制块铺设重点是控制好两条线和一个面，两条线是坡顶线和底脚线，一个面是铺砌面。保证上述两条线的顺畅和护砌面的平整，对整个护坡外观质量的评价至关重要。六角块安装同层间连线坡度同设计河底纵坡，顶部不足以安装半块预制块区域，留待压顶混凝土浇筑时一起浇筑成整体。六角块按照由下至上、由一端向另一端逐层安装，砌筑应平整，咬合紧密，砌缝规则。首先根据砌筑底脚线，在与现浇砼面板结合面处铺设适量砂浆找平，然后安放第一层六角块；安装完成，校核顺直度、坡度无误后，拉第二层安装控制线，进行第二层安装。六角块间距可通过2cm厚木条镶嵌调整，安装完成后及时将木条取出。六角块安装时，由2名身体强壮的工人负责安装就位，由石工负责控制安装位置，调整坡度、顺直度；砂浆铺砌可适当超厚，然后利用橡胶锤锤击六角块，使其挤紧、下落至安装位置，然后将挤出的砂浆清除。六角块安装完成后，采用M10水泥砂浆进行填缝，缝内砂浆应用灰刀捣实，确保砂浆饱满；填缝完成后，采用灰刀勾缝，勾缝略低于六角块面板约3～5mm。勾缝完成后，待砂浆初凝后终凝前，利用扫帚及时将六角块面板上污染物扫除，防止多余砂浆在面板上硬化，影响美观。预制块面板分缝与现浇混凝土面板分缝位置一致，分缝应贯穿C20垫层及预制块面板整个厚度，缝内镶嵌2cm厚沥青模板。分缝两侧不足以安装六角块区域进行预留，待压顶块浇筑时采用C25混凝土补齐，混凝土浇筑时注意界限清洗、过渡平顺。5、C25压顶混凝土浇筑①模板系统 压顶混凝土纵向侧模可采用25#槽钢作为侧模，模板采用钢筋桩定位，背侧采用沙袋压重。横向模板按照10m分缝间距进行设置，模板直接采用沥青木板分隔，钢筋桩固定。②混凝土浇筑a布料：混凝土采用12m³砼罐车运至施工现场后，利用溜槽卸料，人工利用铁锹辅助摊铺；横向模板处及局部混凝土量不足位置人工利用铁锹入仓。压顶混凝土布料不宜超铺，应根据现场情况分两次布料，防止振捣时混凝土流向六角块护面。b振捣：混凝土振捣采用ZN50软轴式振捣棒进行振捣，振捣时先振捣边角部位，然后进行大面振捣。第二次混凝土补料后利用木辊等进行碾压、提浆。c收面：压顶块的收面至关重要，坡肩线型的顺直度直接影响混凝土护坡外观质量。第一遍抹面时由下向上收面，坡肩的折线部分，应定位定点拉线定型，使折角顺直美观。初凝前应及时进行压光处理，清除表面气泡，使混凝上表面平整、光滑、无抹痕。抹面施工严禁洒水、撒水泥面、涂抹砂浆。6、养护预制块护坡及压顶混凝土施工完成后，及时采用土工布覆盖洒水养护，养护工作应由专职养护人员进行，确保标准养护7天以上。7、排水管安装护坡排水管采用“后埋法”施工，即在护坡六角预制块安装完成并养护7d以后，在护坡坡面上钻孔，安装排水管。排水孔竖向间距1.5m，水平间距2.5m，梅花型布置，六角面板内排水孔位置应根据底部现浇混凝土面板内排水孔位置统一进行规划、布置。当六角面板高度较低时，至少在六角面板内布置一排排水孔，竖向位置可根据现场实际情况调整，但必须使同排排水管平顺布置。三、质量标准六角块护坡施工质量标准编号检测项目质量标准检测方法备注1砂浆强度不小于设计值标准抗压试块/2线型偏差±10mm10m线和钢尺量/ 3顶部高程±30mm水准仪/4表面平整度10mm2m靠尺/5坡度不陡于设计值坡度尺量/6现浇预制结合部位错台±10mm钢尺量/四、物资准备预制块安装需准备的物资有：溜槽、铁锹、绳梯、钢筋桩、鱼绳、靠尺、坡度尺、卷尺、橡胶锤、灰刀、扫帚等。压顶混凝土现浇需准备的物资有：沥青木板、模板、钢筋桩、鱼绳、沙袋、铁锹、振捣棒、铁抹子等。养护需要准备的物资有：土工布、水泵等。排水管安装需要准备的物资有：钢梯、安全绳、手持式钻机、卷尺等。五、注意事项（1）现场预制块临时堆放时，根据护坡长度计算用量、每隔一段距离分堆存放，尽量减少现场二次搬运，提高效率。（2）六角块转运时，注意轻拿轻放，防止造成破损掉角，保证外观质量。（3）施工现场用砂浆必须满足强度要求，砂浆超过初凝时间不得使用。（4）六角块面板与现浇面板交接部位防止形成错台，若因现浇面板外观较差，线型不顺直，预制块安装前应弹线、打磨，使其平顺过渡。（5）六角块面板安装时，利用拉线、靠尺、坡度尺等联合控制面板平整度、坡度等，确保安装面平顺美观。每一层六角块安装完成后，必须进行复核，外观质量不满足要求不得进行下一层施工。（6）压顶混凝土浇筑时，严格按照设计线型进行收面，确保美观，压顶块与预制块结合部位，刮去多余水泥浆，使其线条清晰。明确。（7）排水管钻孔前，必须按照设计要求，统一规划、测放出排水管位置，并经项目部管理人员验收后方可进行钻孔。钻孔时，确保排水孔水平且钻孔方向垂直护坡走向。（8）施工人员在护坡面上施工时，必须穿防滑鞋，正确佩戴安全帽，上下坡面时走安全梯。排水孔钻芯时，工人必须在安全梯上作业，并佩戴安全绳。 六、附图（1）《河道护坡预制六角块安装示意图》；（2）《六角块安装效果示意图》。审查人：（签字）年月日'
