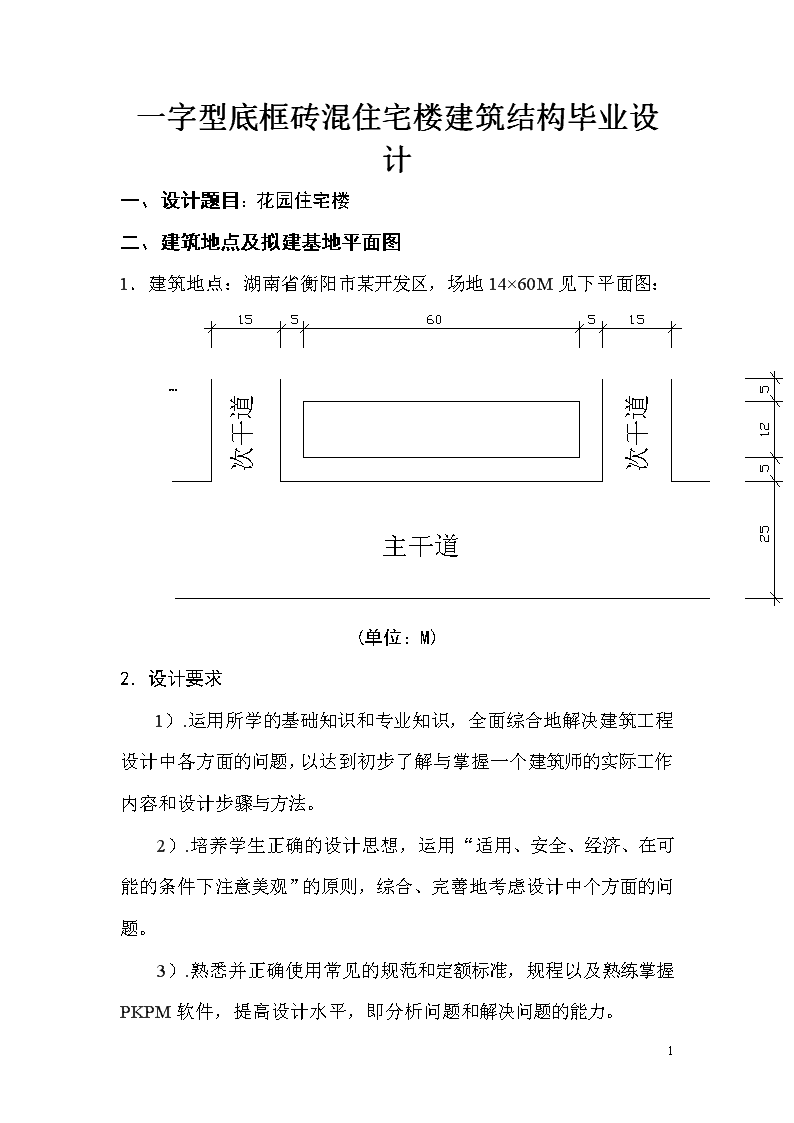

一字型底框砖混住宅楼建筑结构毕业设计

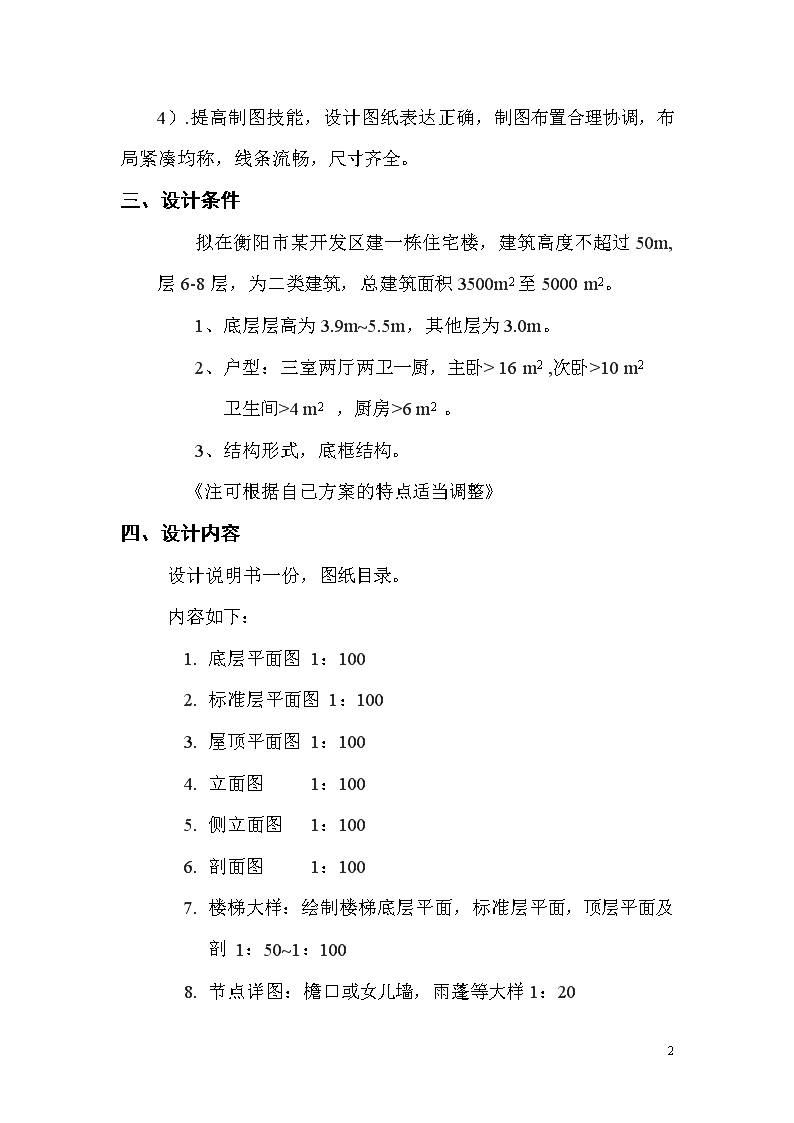

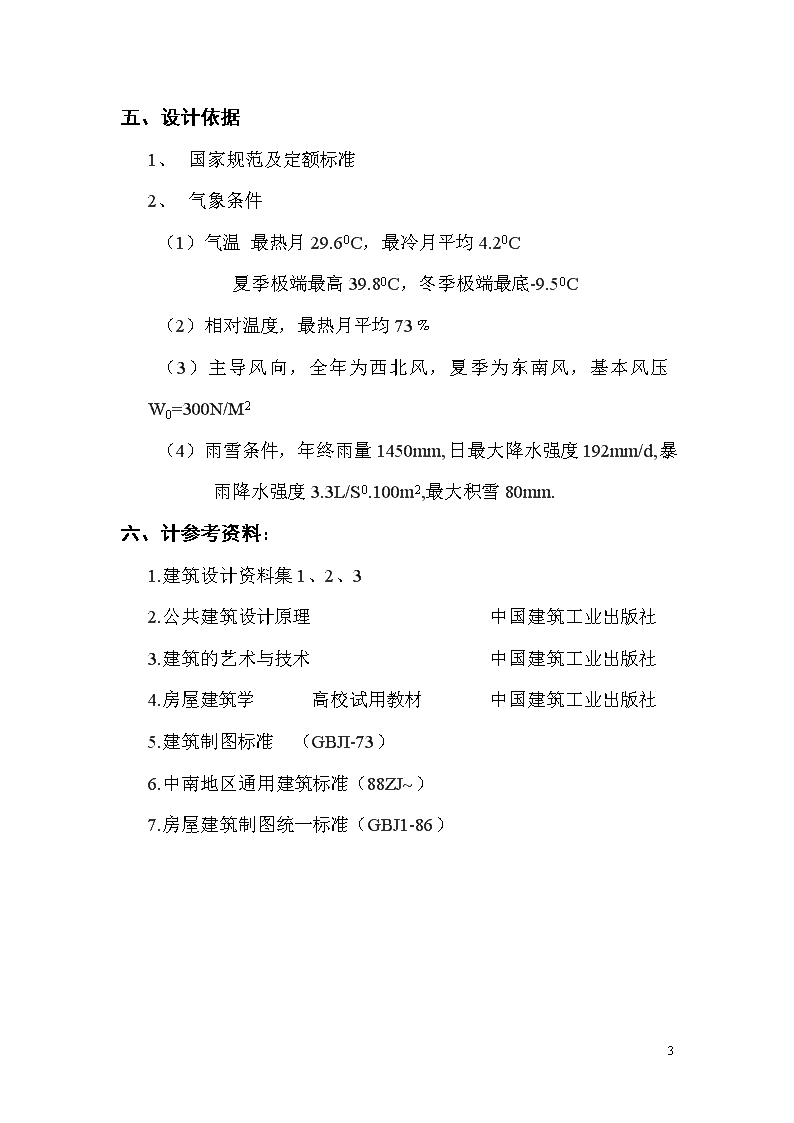

'一字型底框砖混住宅楼建筑结构毕业设计一、设计题目：花园住宅楼二、建筑地点及拟建基地平面图1．建筑地点：湖南省衡阳市某开发区，场地14×60M见下平面图：(单位：M)2．设计要求1）.运用所学的基础知识和专业知识，全面综合地解决建筑工程设计中各方面的问题，以达到初步了解与掌握一个建筑师的实际工作内容和设计步骤与方法。2）.培养学生正确的设计思想，运用“适用、安全、经济、在可能的条件下注意美观”的原则，综合、完善地考虑设计中个方面的问题。3）.熟悉并正确使用常见的规范和定额标准，规程以及熟练掌握PKPM软件，提高设计水平，即分析问题和解决问题的能力。127 4）.提高制图技能，设计图纸表达正确，制图布置合理协调，布局紧凑均称，线条流畅，尺寸齐全。三、设计条件拟在衡阳市某开发区建一栋住宅楼，建筑高度不超过50m,层6-8层，为二类建筑，总建筑面积3500m2至5000m2。1、底层层高为3.9m~5.5m，其他层为3.0m。2、户型：三室两厅两卫一厨，主卧>16m2,次卧>10m2卫生间>4m2，厨房>6m2。3、结构形式，底框结构。《注可根据自己方案的特点适当调整》四、设计内容设计说明书一份，图纸目录。内容如下：1.底层平面图1：1002.标准层平面图1：1003.屋顶平面图1：1004.立面图1：1005.侧立面图1：1006.剖面图1：1007.楼梯大样：绘制楼梯底层平面，标准层平面，顶层平面及剖1：50~1：1008.节点详图：檐口或女儿墙，雨蓬等大样1：20127 五、设计依据1、国家规范及定额标准2、气象条件（1）气温最热月29.60C，最冷月平均4.20C夏季极端最高39.80C，冬季极端最底-9.50C（2）相对温度，最热月平均73﹪（3）主导风向，全年为西北风，夏季为东南风，基本风压W0=300N/M2（4）雨雪条件，年终雨量1450mm,日最大降水强度192mm/d,暴雨降水强度3.3L/S0.100m2,最大积雪80mm.六、计参考资料：1.建筑设计资料集1、2、32.公共建筑设计原理中国建筑工业出版社3.建筑的艺术与技术中国建筑工业出版社4.房屋建筑学高校试用教材中国建筑工业出版社5.建筑制图标准（GBJI-73）6.中南地区通用建筑标准（88ZJ~）7.房屋建筑制图统一标准（GBJ1-86）127 结构设计任务书一、设计题目：花园住宅二、设计依据：1.建筑设计部分已完成的建筑设计施工图。2.工程地质及水文地质条件。2.1工程地质条件工程地质情况自上而下描述如下：①杂填土：为人工堆填而成。黄色、褐黄色，由粘性土及风化岩块等组成，含建筑垃圾及植物根系，处于松散～稍密、稍湿～湿润状态，层厚1.5～4.5m。②粉质粘土：黄色～褐黄色，处于可塑～硬塑、稍湿～湿润状态，层厚0.0-7.9m。③全风化泥质粉砂岩：紫红色、桔黄色、灰白色，裂隙极发育，岩心多层厚0.9-8.0m。④强风化泥质粉砂岩：紫红色，岩石风化强烈，岩心呈碎块状、短柱状，岩质极软，锤击声哑，易碎，水稳性差，遇水易崩解，全场分布，层厚1.3-5.8m。⑤中风化泥质粉砂岩：紫红色、桔黄色、，中厚层状结构。岩体完整程度为软破碎～较完整。岩石层理发育，单层层厚0.15～1.0m，全场分布。qpa=2500kPa.2.2水文地质条件场地水文地质条件简单，杂填土层含上层滞水；粉质粘土层为相对隔水层；基岩裂隙发育，含裂隙水。地下水对钢筋混凝土无腐蚀性。127 3．现行结构设计规范、标准图集及结构设计手册。三、计算内容计算书一份，内容包括以下几项：1.结构方案的选择及结构布置2.荷载计算3.梁板计算4.楼梯设计5.框架计算6.基础设计四、结构施工图1.结构设计总说明2.基础平面图3.一层层结构平面布置图4.二至六层结构平面布置图5.屋顶结构平面布置图6.构件详图五、设计参考资料：《建筑结构荷载规范》GB50009-2001；《建筑地基基础设计规范》GB50007-2002；《建筑桩基技术规范》JGJ94-94；《建筑地基处理技术规范》JGJ79-91；127 《混凝土结构设计规范》GB50010-2002；《砌体结构设计规范》GB50003-2001；《建筑抗震设计规范》GB50011-2001；《中南建筑标准设计结构设计图集(一)、（二）》。《建筑结构制图标准》GB/T50105-2001《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101;《建筑结构设计综合手册》河南科学技术出版社《砌体结构设计手册》中国建筑工业出版社《简明建筑结构设计手册》中国建筑工业出版社127 毕业设计开题报告设计题目绿色家居设计题目来源由指导老师提供设计题目类型工程设计起止时间2006.3.10-2006.6.12一、设计依据及研究意义：本次设计由指导老师提供设计题目，学生在各位老师的指导下自己设计一栋以框架结构的写字楼，主要包括建筑设计和结构设计两个部分。依据最新的建筑、结构规范以及中南地区的各种标准，设计符合规范的要求。这次设计主要的意义在于学习并了解如何进行一栋建筑的设计，从整体上掌握建筑、结构设计的全过程，同时深入了解设计过程中应注意的一些问题以及解决的方法和措施，这是对我们四年所学知识的一次全面的、综合的应用，也是对自己能力的一次检验。二、设计主要研究的内容、预期目标：（技术方案、线路）主要研究如何从整体上把握一栋建筑的设计，而且还要与规范相结合，同时学习使用AutoCAD、APM及天正等建筑软件做建筑图，利用PKPM系列结构设计软件进行结构设计，同时学习结构设计的基本原理和方法，并进行部分手算，再对电算和手算结果进行对比，校核手算结果。这次设计主要的目的是要我们掌握建筑、结构设计的整个过程，帮助我们更好的认识一栋建筑及其主要构件的设计，掌握计算的方法和设计需要考虑的问题，从而提高我们的实践能力。127 三、设计的研究重点及难点研究的重点是：学习建筑的设计方法，需要注意的问题有建筑造型的设计，房间的通风、采光以及房间的布置。研究的难点是：房屋的造型处理，方案式样的选择，各房间的协调关系及构件的细部构造。四，设计研究的方法及步骤（进度安排）设计研究的方法是通过自己的努力和实践，在符合规范和要求的前提之下，通过实际的调查，实践自己设计方案在实际生活中产生的效果。通过理论和实际的相结合达到真正意义上的完美。设计的步骤：首先，熟悉建筑规范，建筑防火要求，根据要求作出符合规范的建筑设计。第二，通过实际的调查，了解自己的方案在实际工程中意义。第三，学习PKPM软件，根据建筑设计做出结构设计。第四，根据实际的情况检验在结构设计上存在的问题，所配钢筋的合理性。第五，出图。五，进行设计所需的条件：本次设计所需的条件：，电脑以及各种建筑、结构规范、结构设计计算手册，最重的是具有丰富经验的各位老师认真的指导。六，指导教师意见：签名：年月日127 摘要本毕业设计题目“花园住宅”工程，位于湖南省衡阳市某开发区内。共7层，一层为超市，，其余层为住宅。总建筑面积4436m2，总长55.6米，总宽13.3米，首层层高4.2米，其余层层高3.0米，为二类建筑，防火等级二级。按非抗震设防设计。建筑物的安全等级为二级，结构设计使用年限为50年。本毕业设计主要内容包括建筑设计、结构设计两个部分。建筑设计是依据设计任务书提供的建筑设计方案的基础上进行修改、充实和完善，完成了建筑平、立、剖面设计、各细部的构造设计及总平面设计。结构设计是本毕业设计的重点，主要依据已完成的建筑设计、结构现行规范及工程地质水文地质条件设计而成。选用的钢筋级别有HPB235、HRB335级，选用的混凝土强度等级有C25、C30。完成的主要内容有，结构方案的选择和结构布置。用手工进行结构的分析计算工作（构件截面尺寸的初步估计、荷载的计算、及次梁等小构件的设计、框架的设计、楼梯的设计及基础的设计），同步完成了相应部分的配筋计算及结构构造设计。学习应用PKPM结构设计软件，进行结构的计算机辅助设。分析比较计算机计算与手工分析计算结果。关键词：建筑设计；结构设计；荷载计算；底框结构；PKPMCAD。127 abstractThisgraduationprojectwhosetopicis“theflowerhome”,islocatedinthenewdevelopmentzoneofHengyangChinanewdevelopmentzone.Thebluidhave7floor,thefirstfloorisusedforsupermarket,otheraretheoffices.allspaceofthisflooris4436m,thelengtheofitis55.6meters,thetotalwidthis13.3meters,theheightoffirstlayerstoret4.2meters,theheightofotherflooris3.0meters,thisbuildingissecordaryarchitecture。Itisnotdesignedaccordingtoearthquakeavoiding.Thebuildingsecurityratingistwo,theestimatedusefullifeis50years.Thisgraduationprojectmainlyincludesarchitecturaldesign,structuraldesign.Basdonthearchitecturaldesignplan,architecturaldesignisrevised,enrichedperfected,itfinishedplane,three-dimensimal,andsectionaldrawingdesign,eachdetailedstructuraldesignandthetotalplandesign,structuraldesignisthekeyofthisstructuraldesign,currentlystandardstuctural,andtheconditionofengineeringandhydrology.TheselectedreinforcingsteelhasHPB235……,What’127 smore,theselectedeoncreteintensityhaC25,C30.Themaincontentsincludetheselectionofstructuralplan,stucrturaldesign,analysisandcalculationthestructural,theinitialestimationofsectionissize,thecalculationofload,designofdecondarybeanandfoundation,Atthesametime,thisprojectaccomplishescorrespondingcalculationofdisposedanddesignofstructuralconstruction,WelearntousePKPM,CAD,andcancomparetheresultsofcomputerandhandworkKeyword:Architecturaldesign;Structuraldesign;Loadcomputation;Portalframeconstruction;PkpmCAD127 目录第一部分建筑设计建筑设计说明………………………………………………………………………14第二部分结构设计第一章结构方案的选择及结构布置………………………………………18第二章荷载计算………………………………………………………..20第三章板的计算………………………………………………………...29第四章梁的计算…………………………………………………………50第五章楼梯及雨篷设计…………………………………………………92第六章框架结构设计………………………………………………………96第七章基础设计……………………………………………………………115主要参考文献…………………………………………………………………121结束语……………………………………………………………………………122127 第一部分建筑设计说明1、工程概况：工程名称：花园住宅工程位置：衡阳市某开发区工程总面积：4436㎡，共六层，高21.6m，一层层高4.2m，二层至六层为3.0m结构形式：底框砖混结构2、建筑物功能与特点：该拟建的建筑物位于衡阳市市内，设计内容：此楼为商业住宅楼。建筑占地740㎡，总建筑面积4436㎡。2.1平面设计建筑朝向为坐北朝南，平面布置满足长宽比小于5，采用纵向4.2m、4.8m横向3.6m、3.9m、4.8m的柱距，满足建筑开间模数和进深的要求。2.2立面设计该建筑立面为了满足采光和美观要求，设置了大面积的玻璃窗。外墙面根据《98J1—工程做法》选用面砖饰面，不同分隔区采用不同的颜色分隔，以增强美感。2．3防火127 防火等级为二级，安全疏散距离满足房门至外部出口或封闭楼梯间最大距离小于35m，满足防火要求，室内消防栓设在楼梯休息平台处，每层设三个消防栓，最大间距20.4m，满足间距要求。2.4抗震建筑的平立面布置规则，建筑的质量分布和刚度变化均匀，楼层没有错层，满足非抗震要求。2.5屋面屋面形式为：左、右单元铁皮制坡屋顶，中间单位平屋顶，屋顶排水方式为外排水。屋面做法采用《98J1—工程做法》中柔性防水挤塑板保温层屋面。3、设计资料3.1自然条件工程地质条件：详见地质勘测报告抗震设防：6度防火等级：二级建筑物类型：乙类基本风压：0.4KN/m2基本雪压：0.4KN/m2气象条件：最热月29.6，最冷月4.2年终雨量1450mm，日最大降雨强度192mm/d，暴雨降水强度3.3L/S，最大积雪80mm。3.2工程做法3.2.1屋面做法127 1、左右单元屋面板①40厚细石混凝土③30厚珍珠岩保温层④20厚水泥砂浆找平层⑤与楼面板同厚同材料屋面板⑥20厚石灰砂浆粉刷3．2.2楼面做法（1）房间走道楼面—现置水磨石①20厚干硬性水泥砂浆，面上撒素水泥②素水泥浆结合层一道③120或140厚预应力空心板（2）卫生间楼面—铺地砖①8厚地砖楼面，干水泥擦缝②撒素水泥面③20厚结合层④炉渣填充层⑤防水层，防水层周边卷起150⑥20厚砂浆找平层⑦现浇钢筋混凝土楼板⑧20厚石灰砂浆粉刷（3）外墙面做法①贴面砖127 ②6厚水泥石灰膏找平层③6厚水泥石灰浆刮平扫毛④6厚水泥石灰砂浆打底扫毛⑤刷一道加气混凝土界面处理剂（4）内墙面做法①刷内墙涂料②2厚纸筋灰抹面③9厚石灰膏砂浆④5厚水泥石灰砂浆打底划出纹理⑤加气混凝土界面处理剂一道（5）顶棚做法①铁皮板面层②中龙骨U50×19×0.5中距1000③大龙骨60×30×1.5中距1000④螺栓吊杆，双向掉点⑤钢筋混凝土板预留Φ6铁环，双向中距1000⑥现浇钢筋混凝土板（6）散水做法①50厚混凝土水泥沙子，压实感光②150厚灰土垫层③素土夯实向外坡度3%3.3门窗127 1、门选用标准图集中的木门，窗选用塑钢窗2、门窗表详见建筑说明第二部分结构设计第1章结构方案的选择及结构布置1、结构方案的选择本工程一层为大超市，二至六层为住宅。超市为框架结构，框架梁最大跨度6.3米，住宅采用砌体结构。本工程位于衡阳市，不考虑抗震设防。2、基础形式根据地质条件可知，上部杂填土层较厚，故采用桩基础，本工程为人工挖孔桩。将桩基持力层初步定为中风化岩层。3、楼盖布置方案二层楼面全部采用现浇板。三至六层除卫生间、厨房和客厅采用现浇板之外，其余全部采用预置板。屋顶除部分除天沟和客厅采用现浇板之外，其余全部用预制板。其详见结构布置图。4、楼梯形式楼梯梯段长度最大为2.43米，跨度不大，故采用板式楼梯。5、其它圈梁：由于二至六层为砌体结构，则二、四、六层设置圈梁。圈梁沿墙布置且圈梁的宽度与墙厚相同，高度不小于120mm127 。横墙圈梁设在板底，纵墙圈梁下表面与横墙圈梁底表面平齐。构造柱：二至六层房屋沿四周设置构造柱，局部较大处应加设构造柱，详见结构布置图。伸缩缝：由建筑设计可知，该建筑物总长度为55.6米，不设置伸缩缝。沉降缝：由于采用桩基础可以不予考虑。6、材料的选择6.1混凝土基础、基础梁采用C25，其它均采用C30混凝土。6.2钢筋梁柱的纵向受力钢筋采用HRB400；桩基础和基础梁的纵向受力钢筋采用HRB335；箍筋采用HPB235；板的受力钢筋采用HPB235。6.3墙体材料二、三承重墙采用烧结页岩砖Mu15,混合砂浆M10砌筑。四、五、六、七层承重墙采用页岩砖Mu10，混合砂浆M7.5砌筑。非承重墙采用空心砖，用混合砂浆M5砌筑。7、设计软件本工程设计软件采用中科院PKPM系列软件计算框架结构部分。127 第2章荷载计算1、荷载取值屋面活载：2.0KN/m2(上人屋面）0.5KN/m2(不上人屋面)楼面活载：2.0KN/m2（卧室、客厅、餐厅、厨房、卫生间、走道）2.5KN/m2(阳台)基本风压：0.4KN/m2基本雪压：0.4KN/m22、现浇部分屋面荷载100厚(上人)（1）左、右单元屋面预制板40mm细石混凝土保护层0.04×25=1.0KN/m220-50厚的珍珠粉保温层0.35×7=0.245KN/m220mm厚的水泥沙浆找平层0.02×20=0.4KN/m2100厚钢筋混凝土板2.5KN/m215mm板底粉刷0.15×17=0.255KN/m2．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．屋面恒荷载标准值　　　　　　　　　∑＝4.6KN/m2上人活载标准值2.0KN/m2127 （2）住宅天沟部分（上人）（80mm厚）40mm细石混凝土保护层0.04×25=1.0KN/m220-50mm的珍珠粉保温层0.35×7=0.245KN/m220mm厚水泥沙浆找平层0.02×20=0.4KN/m280mm现浇板0.08×25=2.5KN/m215mm厚石灰砂浆粉刷0.15×17=0.255KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．屋面恒荷载标准值　　　　　　　　　∑＝4.1KN/m2　　不上人活载标准值4KN/m2（3）住宅屋面预制部分（上人）40mm细石混凝土保护层0.04×25=1.0KN/m230mm的珍珠粉保温层0.03×7=0.21KN/m2APP防水卷材0.2KN/m220mm厚的水泥沙浆找平层0.02×20=0.4KN/m2120mm预制板2.0KN/m215mm板底粉刷0.15×17=0.255KN/m2．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．127 屋面恒荷载标准值　　　　　　　　　∑＝4.37KN/m2上人活载标准值2.0KN/m2（4）单元屋面现浇板40mm细石混凝土保护层0.04×25=1.0KN/m230mm的珍珠粉保温层0.03×7=0.21KN/m2APP卷材防水层　　　　　　　　　　　　0.2KN/m220mm厚水泥沙浆找平层0.02×20=0.4KN/m2140mm现浇板0.14×25=3.5KN/m215mm厚石灰砂浆粉刷0.15×17=0.255KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．屋面恒荷载标准值　　　　　　　　　∑＝5.57KN/m2　　不上人活载标准值0.5KN/m2（5）天沟40mm细石混凝土0.04×25=1.0KN/m2APP卷材防水层　　　　　　　　　　　　0.2KN/m280mm现浇板0.08×25=2.0KN/m220mm板底粉刷0.02×17=0.34KN/m2　127 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．天沟恒荷载标准值　　　　　　　　　　∑＝3.54KN/m2　　天沟活载（考虑积水）3.5KN/m21、楼面荷载(1)客厅（1400厚）面层（考虑装修）0.8KN/m2140mm现浇板0.14×25=3.5KN/m215mm板底粉刷0.015×17=0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝4.6KN/m2　　客厅活载2.0KN/m2（2）餐厅、卧室、走道（三-六层）面层（考虑装修）0.8KN/m220厚水泥砂浆找平层0.02×20=0.40KN/m2120mm预制板2.0KN/m215mm板底粉刷0.015×17=0.3KN/m2．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．127 恒荷载标准值　　　　　　　　　　　∑＝3.5KN/m2活载标准值2.0KN/m2（3）厨房（三-六层）面层（考虑装修）0.8KN/m280mm现浇板0.08×25=2.0KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝3.1KN/m2　　餐厅活载2.0KN/m2（4）卫生间（客卫）（80mm厚）(三-六层)面层（考虑装修）0.8KN/m2300mm厚炉渣0.3×14=4.2KN/m280mm厚现浇板0.08×25=2.0KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝7.3KN/m2　　活载标准值2.0KN/m2（5）卫生间（主卫）(三-六层)127 面层（考虑装修）0.8KN/m2300mm厚炉渣0.3×14=4.2KN/m280mm厚现浇板0.08×25=2.0KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝7.3KN/m2　　活载标准值2.0KN/m2（4）餐厅、卧室、走道（二层100mm厚）面层（考虑装修）0.8KN/m2100mm现浇板0.1×25=2.5KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝3.6KN/m2　　活载标准值2.0KN/m2（5）卫生间（100mm厚客卫）(二层)127 面层（考虑装修）0.8KN/m2300mm厚炉渣0.3×14=4.2KN/m2100mm厚现浇板0.1×25=2.5KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝7.8KN/m2　　活载标准值2.0KN/m2（4）卫生间（100mm厚主卫）(二层)面层（考虑装修）0.8KN/m2300mm厚炉渣0.3×14=4.2KN/m2100mm厚现浇板0.1×25=2.5KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝7.8KN/m2　　活载标准值2.0KN/m2（5）厨房（100mm厚）(二层)面层（考虑装修）0.8KN/m2100mm厚钢筋混凝土板0.1×25=2.5KN/m215mm板底粉刷0.3KN/m2　127 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝3.6KN/m2　　活载标准值2.0KN/m2（4）住宅楼梯平台板（100mm厚）(二层)面层（考虑装修）0.8KN/m2100mm厚钢筋混凝土板0.1×25=2.5KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝3.6KN/m2　　活载标准值2.0KN/m24、阳台荷载（1）阳台荷载阳台面层0.6KN/m2100mm钢筋混凝土0.1×25=2.5KN/m215mm板底粉刷0.3KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝3.4KN/m2　　活载标准值2.5KN/m25、楼段荷载梯段板（取1m宽板带计算）127 1、住宅楼梯板的倾斜度tgα=0.63cosα=0.84板厚为100mm厚30mm水泥沙浆面层（0.165+0.26）×0.03×20/0.206=0.98KN/m2踏板与斜板25×(0.165+2×0.118)/2=5.01KN/m215mm板底粉刷0.015×17/0.894=0.29KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝6.29KN/m2　　活载标准值　2.0KN/m22、住宅楼梯（b）板的倾斜度tgα=0.52cosα=0.89板厚为120mm厚30mm水泥沙浆面层（0.15+0.286）×0.03×20/0.286=0.91KN/m2三角形踏步0.5×0.286×0.15×25/0.286=1.88KN/m2混凝土斜板0.12×25/0.89=3.37KN/m215mm板底粉刷0.015×17/0.89=0.29KN/m2　．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．恒荷载标准值　　　　　　　　　　　∑＝6.45KN/m2　　活载标准值　2.0KN/m2127 1、其它荷载墙体荷载：240mm墙体5.24KN/m2120mm墙体2.96KN/m2门窗荷载0.4KN/m2风荷载：风荷载标准值ω=βzμsμzω0，ω0=0.4KN/m2主体结构高度21.6m＜30m，故取βz=1.0迎风面：μs=0.8背风面：μs=0.5迎（背）风面高度h=21.6m，查表取μz=1.28迎风面风压：W=1.0×0.8×1.28×0.40=0.42KN/m2背风面风压：W=1.0×0.5×1.28×0.40=0.26KN/m2第3章楼板计算一、预制空心板选型1、三至六层楼板（板跨度2.7m、3.4m、3.9m、）127 荷载设计值：标准组合值：准永久组合值：查中南地区《结构图集2》选用YKB2751、YKB3651、YKB3951YKB2751:满足要求YKB3351:满足要求YKB3951:满足要求一、现浇板计算材料：混凝土：C25，fc=11.9N/mm2ft=1.27N/mm2钢筋：HPB235,fy=210N/mm2fyv=210N/mm2（a）三至六层127 1、住宅主卫板计算（板厚80mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×8.0+1.4×2.0=12.54KN/m2l01/l02=2.5/2.8=0.893α1=0.0458α2=0.0353(2)、跨中弯矩计算M1=α1ql012=0.0458×12.54×2.52=3.58KN.mM2=α2ql022=0.0353×12.54×2.52=2.77KN.mm1V=M1+0.2M2=3.58+0.2×2.77=4.13KN.mm2V=0.2M1+M2=2.77+0.2×3.58=3.49KN.m（3）、配筋计算短向：AS=M/(rsfyh0)=4.13×106/（0.981×210×60）=334mm2按构造配筋跨中配Ф8@150[AS=335mm2]支座配Ф8@200长向：AS=M/(rsfyh0)=3.49×106/（0.981×210×60）=282mm22127 按构造配筋跨中配Ф8@170[AS=296mm2]支座配Ф8@200[构造配筋]2、住宅客卫板计算（板厚80mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×8+1.4×2.0=12.4KN/m2l01/l02=2.1/4.8=0.475<0.5(2)、弯矩计算短向跨中：M1=短向边跨：M1=（3）、配筋计算短向：AS=M/(rsfyh0)=2.28×106/（0.91×210×80）=149mm2跨中配Ф6@180[AS=157mm2]127 短向：AS=M/(rsfyh0)=3.95×106/（0.96×210×60）=324.8mm2支座配Ф8@150长向：配分布钢筋Ф8@2003、住宅厨房板计算（板厚80mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×3.64+1.4×2.0=7.17KN/m2l01/l02=2.1/4.8=0.438(2)、弯矩计算短向跨中：M1=（3）、配筋计算短向：AS=M/(rsfyh0)=3.95×106/（0.969×210×60）=324.8mm2跨中配Ф8@150[AS=335mm2]支座配Ф8@200[构造配筋]长向：构造配分布钢筋跨中配Ф6@2004、住宅客厅板计算（板厚140mm）127 (1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×4.64+1.4×2.0=8.37KN/m2l01/l02=4.8/5.0=0.8α1=0.0561α2=0.0334(2)、跨中弯矩计算M1=α1ql012=0.0561×8.37×4.82=10.82KN.mM2=α2ql022=0.0334×8.37×4.82=6.44KN.mm1V=M1+0.2M2=10.82+0.2×6.44=12.11KN.mm2V=0.2M1+M2=0.2×10.82+6.44=8.6KN.m（3）、配筋计算短向：AS=M/(rsfyh0)=10.82×106/（0.950×210×120）=461mm2127 跨中配Ф10@170[AS=462mm2]支座配Ф10@150[构造配筋]长向：AS=M/(rsfyh0)=8.6×106/（0.972×210×110）=383mm2跨中配Ф8@130[AS=381mm2]支座配Ф8@200[构造配筋]5、书房现浇板计算（100mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×3.64+1.4×2.0=7.17KN/m2l01/l02=4.3/4.8=0.90α1=0.0456α2=0.0358(2)、跨中弯矩计算（考虑泊松比影响）127 M1=α1ql012=0.0456×7.17×4.32=6.05KN.mM2=α2ql022=0.0358×7.71×4.32=4.75KN.mm1V=M1+0.2M2=6.05+0.2×4.75=7KN.mm2V=0.2M1+M2=0.2×6.05+4.75=5.96KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=7×106/（0.942×210×80）=442mm2跨中配Ф10@180[AS=462mm2]支座配Ф10@150[构造配筋]跨中长向：AS=M/(rsfyh0)=5.96×106/（0.951×210×70）=426mm2跨中配Ф8@110[AS=457mm2]支座配Ф8@200[构造配筋]6、住宅临街阳台板计算（板厚80mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk127 =1.2×3.8+1.4×3.5=9.46KN/m2l01/l02=1.8/4.8=0.37＜0.5按单向板计算(2)、跨中弯矩计算M=1/8ql012=0.125×9.46×1.82=3.5KN.m（3）、配筋计算as=M/(rsfyh0)=3.5×106/(210×0.9×60)=308.6mm跨中配Ф8@160[AS=314.0mm2]支座配Ф8@200[构造配筋]7、住宅楼梯板计算平台板（100mm）(1)、荷载设计值：q=1.2×gk+1.4×qk=1.2×4.4+1.4×2.0=8.78KN/m2l01/l02=2.135/2.8=0.763α1=0.0583α2=0.0060(2)、跨中弯矩计算M1=α1ql012=0.0583×8.78×2.1352=2.33KN.mM2=α2ql022=0.0060×8.78×2.132=0.24KN.m127 m1V=M1+0.2M2=2.33+0.2×0.24=2.38KN.mm2V=0.2M1+M2=0.2×2.33+0.24=0.71KN.m（3）、配筋计算短向：AS=M/(rsfyh0)=2.38×106/（0.984×210×60）=143mm2跨中配Ф6@200[AS=141mm2]支座配Ф8@200[构造配筋]长向：AS=M/(rsfyh0)=0.24×106/（0.981×210×50）=23mm2跨中配Ф6@200[AS=141mm2]支座配Ф8@200[构造配筋]梯段板（100mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×6.49+1.4×2.0=10.588KN/m2l01/l02=1.17/2.43=0.48＜0.5按单向板计算(2)、跨中弯矩计算M=1/8ql012=0.125×10.588×2.432=7.25KN.m127 （3）、配筋计算AS=M/(rsfyh0)=7.25×106/（0.959×210×100）=450mm2跨中配Ф10@150[AS=523mm2]支座配Ф10@200[构造配筋]（b）二层楼板计算混凝土：C25，fc=11.9N/mm2ft=1.27N/mm2钢筋：HPB235,fy=210N/mm2fyv=210N/mm2(1)、客厅现浇板（140厚）板荷载设计值：q=1.2×gk+1.4×qk=1.2×4.63+1.4×2.0=8.36KN/m2l01/l02=4.8/5.2=0.96α1=0.0198α2=0.0174=0.0531=0.0518(2)、弯矩计算①支座弯矩计算127 =ql012=0.0531×8.36×4.82=10.23KN.m=ql022=0.0518×8.36×4.82=9.98KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0198×8.36×4.82=3.81KN.mM2=α2ql022=0.0174×8.36×4.82=3.35KN.mm1V=(M1+0.2M2)×1.2=(3.81+0.2×3.35)×1.2=6.01KN.mm2V=(0.2M1+M2)×1.2=（0.2×3.81+3.35）×1.2=5.55KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=6.01×106/（0.987×210×110）=242.5mm2配Ф8@190[AS=265mm2]跨中长向：AS=M/(rsfyh0)=5.55×106/（0.987×210×110）=213mm2配Ф8@200[AS=251mm2]支座短向：AS=M/(rsfyh0)=10.23×106/（0.967×210×120）=419.8mm2配Ф8@120[AS=419mm2]支座长向：AS=M/(rsfyh0)=9.98×106/（0.995×210×110）=434mm2配Ф8@110[AS=457mm2]2、主卧室板计算（板厚100mm）127 (1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×3.64+1.4×2.0=7.17KN/m2l01/l02=4.2/4.2=1α1=0.0265α2=0.0147=0.0654=0.0557(2)、弯矩计算①支座弯矩计算=ql012=0.0513×7.17×4.22=6.49KN.m=ql022=0.05137×7.17×4.22=6.49KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0176×6.49×4.22=1.77KN.mM2=α2ql022=0.0176×6.49×4.22=1.77KN.mm1V=(M1+0.2M2)×1.2=(2.80+0.2×1.55)×1.2=3.74KN.m127 m2V=(0.2M1+M2)×1.2=（0.2×2.80+1.55）×1.2=2.54KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=3.74×106/（0.979×210×80）=228mm2配Ф8@200[AS=251mm2]跨中长向：AS=M/(rsfyh0)=2.54×106/（0.982×210×70）=176mm2配Ф6@150[AS=189mm2]支座短向：AS=M/(rsfyh0)=6.89×106/（0.961×210×80）=423mm2配Ф8@110[AS=457mm2]支座长向：AS=M/(rsfyh0)=5.87×106/（0.956×210×70）=417mm2配Ф8@120[AS=419mm2]3、书房板计算（板厚100mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×3.64+1.4×2.0=7.168KN/m2127 l01/l02=4.3/4.8=0.89α1=0.0221α2=0.0165=0.0588=0.0541(2)、弯矩计算①支座弯矩计算=ql012=0.0588×7.16×4.32=9.09KN.m=ql022=0.0541×8.36×4.32=8.36KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0221×8.36×4.32=3.41KN.mM2=α2ql022=0.0165×8.36×4.32=2.55KN.mm1V=(M1+0.2M2)×1.2=(3.41+0.2×2.55)×1.2=3.92KN.mm2V=(0.2M1+M2)×1.2=（0.2×3.41+2.55）×1.2=3.23KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=3.92×106/（0.971×210×80）=240mm2配Ф8@200[AS=251mm2]跨中长向：AS=M/(rsfyh0)=3.23×106/（0.989×210×70）=222mm2配Ф6@125[AS=226mm2]支座短向：AS=M/(rsfyh0)=9.09×106/（0.978×210×70）=632mm2配Ф6@125[AS=226mm2]支座长向：AS=M/(rsfyh0)=8.36×106/（0.974×210×70）=583.8mm2配Ф8@85[AS=592mm2]127 4、次卧室板计算（板厚100mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×3.64+1.4×2.0=7.16KN/m2l01/l02=3.9/5.2=0.75α1=0.0296α2=0.0130=0.0701=0.0565(2)、弯矩计算①支座弯矩计算=ql012=0.0701×8.36×3.92=8.91KN.m=ql022=0.0565×8.36×3.92=7.20KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0296×8.36×3.92=3.76KN.mM2=α2ql022=0.013×8.36×3.92=1.65KN.mm1V=(M1+0.2M2)×1.2=(3.76+0.2×1.65)×1.2=4.09KN.m127 m2V=(0.2M1+M2)×1.2=（0.2×3.76+1.65）×1.2=2.4KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=4.09×106/（0.963×210×80）=253mm2配Ф8@190[AS=265mm2]跨中长向：AS=M/(rsfyh0)=2.4×106/（0.960×210×70）=170mm2配Ф6@160[AS=177mm2]支座短向：AS=M/(rsfyh0)=4.46×106/（0.975×210×80）=272mm2配Ф10@140[AS=561mm2]支座长向：AS=M/(rsfyh0)=4.16×106/（0.964×210×70）=140mm2配Ф8@200[AS=251mm2]5、主卫板计算（板厚80mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×8+1.4×2.0=12.4KN/m2l01/l02=2.5/2.8=0.893127 α1=0.0221α2=0.0165=0.0588=0.054(2)、弯矩计算①支座弯矩计算=ql012=0.0588×12.4×2.52=4.56KN.m=ql022=0.054×12.4×2.52=4.18KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0221×12.4×2.52=1.71KN.mM2=α2ql022=0.0165×12.4×2.52=1.28KN.mm1V=(M1+0.2M2)×1.2=(1.71+0.2×1.28)×1.2=1.96KN.mm2V=(0.2M1+M2)×1.2=（0.2×1.28+1.71）×1.2=1.62KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=1.96×106/（0.981×210×80）=118mm2配Ф6@200[AS=141mm2]跨中长向：AS=M/(rsfyh0)=1.62×106/（0.984×210×70）=112mm2配Ф6@200[AS=141mm2]支座短向：AS=M/(rsfyh0)=2.74×106/（0.985×210×80）=166mm2配Ф8@200[AS=251mm2]支座长向：AS=M/(rsfyh0)=2.31×106/（0.983×210×70）=160mm2配Ф6@110[AS=257mm2]注：由于主卫在主卧与次卧之间，故支座短向按照主卧与次卧配筋。127 6、二层客卫板计算（板厚100mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk=1.2×8+1.4×2.0=12.4KN/m2l01/l02=2.1/4.8=0.4750.5(2)、弯矩计算①跨中弯矩计算=ql012=×12.4×2.12=2.28KN.m②边跨弯矩计算（考虑泊松比影响）=ql012=×12.4×2.12=4.56KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=2.28×106/（0.91×210×80）=149mm2配Ф6@180[AS=157mm2]支座短向：Ф8@2000[AS=251mm2]长向配筋：分布钢筋Ф6@2007、厨房板计算（板厚100mm）(1)、板荷载设计值：q=1.2×gk+1.4×qk127 =1.2×3.64+1.4×2.0=7.16KN/m2l01/l02=2.7/4.8=0.563α1=0.0371α2=0.0061=0.0804=0.0571(2)、弯矩计算①支座弯矩计算=ql012=0.0804×7.16×2.72=4.19KN.m=ql022=0.0571×7.16×2.72=2.98KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0371×7.16×2.72=1.94KN.mM2=α2ql022=0.0061×7.16×2.72=0.19KN.mm1V=(M1+0.2M2)×1.2=(1.94+0.2×0.19)×1.2=1.98KN.mm2V=(0.2M1+M2)×1.2=（0.2×1.94+0.19）×1.2=0.58KN.m（3）、配筋计算127 跨中短向：AS=M/(rsfyh0)=1.94×106/（0.992×210×80）=116mm2配Ф6@200[AS=141mm2]跨中长向：AS=M/(rsfyh0)=0.58×106/（0.996×210×70）=40mm2配Ф6@200[AS=141mm2]支座短向：AS=M/(rsfyh0)=4.19×106/（0.981×210×80）=281mm2配Ф10@200[AS=393mm2]支座长向：AS=M/(rsfyh0)=2.98×106/（0.987×210×70）=205.3mm2配Ф8@200[AS=251mm2]注：支座按邻接支座配筋。8、餐厅板计算（板厚100mm）餐厅分成两块板计算，此为第一块板(1)、板荷载设计值：q=1.2×gk+1.4×qk127 =1.2×3.64+1.4×2.0=7.17KN/m2l01/l02=3.4/4.8=0.708α1=0.0320α2=0.0118=0.0735=0.0568(2)、弯矩计算①支座弯矩计算=ql012=0.0735×7.17×3.42=6.13KN.m=ql022=0.0568×7.17×3.42=4.72KN.m②跨中弯矩计算（考虑泊松比影响）M1=α1ql012=0.0320×7.17×3.32=2.49KN.mM2=α2ql022=0.0118×7.17×3.32=0.92KN.mm1V=(M1+0.2M2)×1.2=(2.49+0.2×0.92)×1.2=2.67KN.mm2V=(0.2M1+M2)×1.2=（0.2×12.49+0.92）×1.2=1.42KN.m（3）、配筋计算跨中短向：AS=M/(rsfyh0)=2.67×106/（0.980×210×80）=162mm2配Ф6@200[AS=166mm2]跨中长向：AS=M/(rsfyh0)=1.42×106/（0.978×210×70）=98.8mm2配Ф6@200[AS=141mm2]支座短向：AS=M/(rsfyh0)=6.13×106/（0.979×210×80）=367mm2配Ф10@200[AS=393mm2]支座长向：AS=M/(rsfyh0)=4.73×106/（0.967×210×70）=312mm2配Ф8@150[AS=335mm2]127 注：支座按邻接支座配筋。第4章梁的计算一、二层以上梁计算（见结构平面布置图）材料：混凝土：C25fc=11.9N/mm2ft=1.27N/mm2钢筋：HRB335,fy=300N/mm2fyv=300N/mm2箍筋：HPB235,fy=210N/mm2fyv=210N/mm2<一>、L1计算L1的截面尺寸：250mm×350mm1、荷载计算（1）梁自重g1=1.2×0.25×0.25×25=1.88KN/m（2）板传来的荷载g2=1.2×3.64×=2.18KN/mq2=1.4×2.0×=1.34KN/m均布荷载设计值：5.46KN/m3、内力计算2、配筋计算:纵筋计算127 选用2φ12，AS=226mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×250×215=47.78N＞6.55KN构造配筋Ф6@150经验算满足要求。<二>、L2计算1、L2的截面尺寸：250mm×350mm2、荷载计算（1）梁自重g1=1.2×0.25×0.65×25=2.11KN/m（2）客厅板传来的荷载g2+q2=(1.2×3.64+1.4×2)×=8.6KN/m均布荷载设计值=10.48KN/m3、内力计算4、配筋计算纵筋计算127 选用3φ10，AS=236mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.27×250×215=47.78KN＞17.82KN构造配筋Ф6@120经验算满足要求。<三>、L3计算1、L3的截面尺寸：250mm×250mm2、荷载计算（1）梁自重g1=1.2×0.25×0.25×25=1.88KN/m（2）板传来的荷载g2+q2=(1.2×3.64+1.4×2)×=2.68KN/m（3）走道板传来荷载g3+q3=(1.2×3.64+1.4×2)×=13.98KN/m均布荷载设计值=18.54KN/m3、内力计算127 4、配筋计算纵筋计算选用2φ12，AS=226mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×250×215=47.78KN＞13.90KN构造配筋Ф6@150经验算满足要求。<四>、L4计算1、L4的截面尺寸：250mm×300mm2、荷载计算（1）梁自重g1=1.2×0.25×0.25×25=2.25KN/m（2）餐厅板传来的荷载g2+q2=(1.2×3.64+1.4×2)×=12.19KN/m均布荷载设计值：12.62KN/m3、内力计算127 4、配筋计算纵筋计算选用2φ12，AS=226mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×250×265=58.9KN＞17.67KN构造配筋Ф6@200<五>、BL1计算1、BL1的截面尺寸：200mm×350mm2、荷载计算（1）梁自重g1=1.2×0.2×0.35×25=2.10KN/m127 （2）板传来的荷载g2+q2=(1.2×2.8+1.4×3.5)×=7.43KN/m（3）金属栏杆1KN/m均布荷载设计值:10.36KN/m3、内力计算4、配筋计算纵筋计算上部选用3φ12，AS=339mm2，下部构造配筋选用2φ12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×200×315=56.01KN＞24.9KN构造配筋6@200经验算满足要求。<六>、BL2计算127 1、BL2的截面尺寸：200mm×300mm2、荷载计算（1）梁自重g1=1.2×0.2×0.3×25=1.80KN/m（2）板传来的荷载g2+q2=(1.2×2.5+1.4×2.5)×=4.88KN/m（3）金属栏杆1KN/m均布荷载设计值:7.68KN/m3、内力计算4、配筋计算纵筋计算127 上部选用2φ12,AS=226mm2，下部构造配筋选用2φ12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×200×265=35.54KN＞13.06KN构造配筋6@200经验算满足要求。<七>、TL1计算1、TL1的截面尺寸：250mm×400mm2、荷载计算（1）梁自重g1=1.2×0.25×0.4×25=2.3KN/m（2）BL1传来的集中荷载127 G=10.36×4.8/2=24.86KN/m3、内力计算4、配筋计算纵筋计算下端选用2φ15，AS=509mm2，下端配2φ12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×200×315=63.06KN＞28.64KN构造配筋8@150经验算满足要求。<八>、TL2计算127 1、TL2的截面尺寸：250mm×400mm2、荷载计算（1）梁自重g1=1.2×0.25×0.4×25=2.3KN/m（2）金属栏杆荷载g2=1.0KN/m均布荷载设计值3.1KN/m梁顶集中荷载G=0.5×3.1×1.8+49.7×1.8=49.73KN3、内力计算4、配筋计算纵筋计算上端选用3Ф16，AS=603mm2，下端配2Ф10（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×200×315=56.01KN＞55.28KN构造配筋8@120127 经验算满足要求。<九>、WBL1计算1、WL1的截面尺寸：250mm×350mm2、荷载计算（1）梁自重g1=1.2×0.25×0.35×25=2.2KN/m（2）板传来的荷载（1.2×4.04+1.4×4.0）×1.8/2=9.41KN/m金属栏杆重1KN/m3、内力计算4、配筋计算下端选用3Ф12，AS=339mm2，上端配2Ф12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7f=0.7×1.27×200×315=56.01KN＞27.62KN构造配筋6@200经验算满足要求。127 <十>、WBL2计算1、WBL2的截面尺寸：200mm×350mm2、荷载计算（1）梁自重1.2×0.2×0.35×25=2.1KN/m（2）板传来荷载：（1.2×4.04+1.4×4.0）×1.8/2=9.4KN/m均布荷载设计值11.5KN/m3、内力计算4、配筋计算纵筋计算下端选用2φ14，AS=308mm2，上端选用2φ12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.27×200×315=56.01KN＞24.15KN构造配筋6@200经验算满足要求。127 <十一>、WTL1计算1、WTL1的截面尺寸：250mm×400mm2、荷载计算（1）梁自重1.2×0.25×0.4×25=2.1KN/m（2）WBL1WBL3传来的集中荷载G1=13.8KNG2=12.07KN/m3、内力计算：4、配筋计算纵筋计算上端选用3φ14，AS=461mm2。下端选用2φ12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.27×200×315=56.01KN＞29.65KN构造配筋6@200127 经验算满足要求。<十二>、WTL2计算1、WTL2的截面尺寸：200mm×350mm2、荷载计算（1）梁自重g1=1.2×0.25×0.35×25=2.1KN/m（2）WBL1传来集中荷载G=27.62KN3、内力计算：4、配筋计算纵筋计算上端选用3φ12，AS=339mm2。下端选用2φ12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.27×200×315=56.01KN＞29.62KN构造配筋6@200127 经验算满足要求。<十三>、平台梁TL4的计算1、假定平台梁的尺寸，截面高度，取h=300mm，b=250mm，计算简图如图所示2、荷载计算（1）梁自重1.2×0.2×（0.3-0.1）×25=1.25KN/m（2）梯段板传来的荷载8.08×2.43/2=9.82KN/m（３）平台板传来的荷载（7.17×1.55+7.17×2.25）×=９.4４KN/m（４）梁侧抹灰1.2×0.02×0.3-0.1）×17=0.82KN/m总荷载设计值:21.33KN/m3、内力计算127 4、配筋计算纵筋计算选用2φ12，AS=339mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.27×200×265=58.9KN＞26.88KN构造配筋Ф8@200经验算满足要求。二、二层转换层（见结构布置图）材料：混凝土：C30，fc=14.3N/mm2ft=1.43N/mm2钢筋：HRB400,fy=360N/mm2fyv=360N/mm2箍筋：HPB235,fy=210N/mm2fyv=210N/mm2<一>、2BL1计算127 1、2BL1的截面尺寸：250mm×350mm2、荷载计算（1）梁自重1.35×0.25×0.35×25=2.36KN/m（2）板传来的荷载（1.35×3.8+0.98×3.5）×1.8×=7.7KN/m（2）墙荷载1.35×4.8×3.08×=4.15KN/m均布荷载设计值14.21KN/m3、内力计算4、配筋计算纵筋计算下端选用2Ф16，AS=402mm2，127 下端配2Ф12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×250×315=78.83KN＞34.10KN构造配筋φ6@200经验算满足要求。<二>、2TL1计算1、2TL1的截面尺寸：250mm×400mm2、荷载计算（1）梁自重1.35×0.25×0.4×25=2.3KN/m（2）金属栏杆重1KN/m均布荷载设计值=3.3KN/m127 顶端集中力=34.10KN3、内力计算4、配筋计算纵筋计算上端选用2φ12，下端配2Ф20AS=628mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×250×315=78.83KN＞67.22KN构造配筋φ8@150经验算满足要求。<三>、2L1计算1、2L1的截面尺寸：250mm×350mm2、荷载计算（1）梁自重：1.35×0.25×0.35×25=2.95KN/m（2）墙传来荷载：15×2.5×1.35×5.24×1/2.5=77.8KN/m（2）走道板传来荷载：1.2×3.64×2.4+1.4×2×2.4=6.72KN/m127 均布荷载设计值=97.96KN/m3、内力计算4、配筋计算纵筋计算下端选用2Ф22，AS=760mm2上端配2Ф12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×250×315=78.7KN<117.3KN故计算配箍筋：==0.47mm/mm选φ6@120<四>、2L2计算127 2L2计算简图1、2L2的截面尺寸：250mm×650mm2、荷载计算（1）梁自重g1=1.35×0.25×0.65×25=2.95KN/m（2）墙自传来荷载g2=1.35×15×5.24=106.11KN/m(2)主卧卫生间板及屋面板传来荷载g3+q3=[1.35×(4×8+4.04)+0.98×(4×2.0+3.0)]×=41.57KN/m(3)走廊板传来荷载g4+q4=1.35×(3.64+2.0)×=14.27KN/m均布荷载设计值q=164.9KN/m2L1传来集中荷载Q=23.46KN127 3、内力计算4、配筋计算纵筋计算下部选用3Ф22，AS=1140mm2，上配2Ф22（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×250×615=153KN＞149.3KN构造配筋φ8@180经验算满足要求。<五>、2L3计算127 2L3计算简图1、2L3的截面尺寸：250mm×650mm2、荷载计算（1）上部墙体荷载g1=1.35×5.24×15=106.11KN/m(2)书房楼板到屋顶板传来荷载：g2+q2=（1.35×（5×3.60+4.04）+0.98×2×2）×(3)客卫板及屋顶板传来荷载g3+q3=（1.35×（5×8.0+4.04）+0.98×(2×5+2）×（4）梁自重g4=1.35×0.3×0.6×25=5.48KN/m均布荷载设计值=185.17KN/m3、内力计算127 6、配筋计算纵筋计算下端选用4Ф32，AS=3271mm2，上端配2Ф12（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算：0.7×1.43×300×615=184.7KN<444KN采用φ10@90，实有经验算满足要求。<六>、2L4计算127 2L4计算简图1、2L4的截面尺寸：250mm×700mm2、荷载计算（1）上部墙体荷载g1=1.35×5.24×15=106.11KN/m(2)二~六客卫板及屋面顶板传来荷载g2+g2=[1.35×(5×8.0+4.04)+0.98×12×=37.38KN/m(3)二~六厨房板及屋面顶板传来荷载g3+g3=[1.35×(5×3.64+4.04)+0.98×12×=21.94KN/m（4）梁自重g4=0.25×0.7×25=5.3KN/m均布荷载设计值=170.91KN/m3、内力计算127 4、配筋计算纵筋计算选用4φ32，AS=3217mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×300×615=184.7KN<410.18KN采用Ф10@90，实有经验算满足要求。<七>、2LL5计算2L5计算简图127 1、2LL5的截面尺寸：400mm×1000mm2、荷载计算(34)（1）上部墙体荷载g1=1.35×（9.1×3×5－10）×5.24／9.1=98.34KN/m(2)书房屋面板及屋面板传来荷载g2+q2=（1.35×3.64+0.98×2）×=44.34kN/m(3)`客卫板及屋面板传来荷载g3+q3=（1.35×8+0.98×2）×=40.19kN/m(4)走道板与屋面板传来荷载g4+q4=（1.35×3.64+0.98×2）×=30.93kN/m（5）梁自重g5=1.35×0.4×1×25=8.1KN/m（6）主卧卫生间与屋面传来荷载g6+q6=（1.35×8+0.98×2）×=47.85kN/m取最大叠加荷载作为平均荷载q简化计算。q=197.61KN/m3、内力计算：(利用弯矩分配法)（1）弯矩分配系数EI=0.15ES=4S=4=S+S=0.27E127 (2)分配系数uBA=0.44，uBC=0.56(3)计算固端弯矩利用弯矩分配法进行弯矩计算，计算过程及结果如表所示截面　　　ABBABCCB分配系数0.440.56M-674.77717.64-428.46413.80mb=-289.18-63.62-127.24-161.94-80.97杆端弯矩-738.39590.4590.4332.83127 弯矩图（KN.m）剪力图（KN）9、配筋计算查《钢筋混凝土结构计算手册》得其结果如下表截面ABCDE127 弯矩值（KN.m）738.39590.4332.83441.34111.27AS()3081246413892119467选配钢筋4φ324φ284φ224φ283φ16实配钢筋（）3217246315201520603满足最小配筋率（0.2%和0.45ft/fy）箍筋计算：AD段：0.7×1.43×300×765=229.73KN<622.4KN计算配筋采用φ10@70，实有DF段：采用φ6@110，实有同法求得FB段配φ14@110BE段配φ10@80127 EC段配φ8@75经验算均满足要求。<八>、2L6计算1、2L6的截面尺寸：250mm×650mm2、荷载计算(AB)（1）上部墙体荷载1.35×15.9×4.2×5.24×=112.48KN/m(2)梁自重1.35×0.25×0.65×25=5.48KN/m(3)板传来荷载1.35×（3.64+2.0）××6×=47.49KN/m均布荷载:165.93KN/mM=V=<九>、2L7计算算127 2L7计算简图1、2L7截面尺寸：400mm×800mm2、荷载计算(AB)(1)梁自重1.35×0.4×0.8×25=5.9KN/m(3)主卧及屋面板传来荷载1.35×（3.64+2.0）××6×+1.35（4.9+2.0）××=49.24KN/M/m(4)走廊板传来荷载1.35×（3.64+2.0）××1×+1.35（4.9+2.0）××=50.01KN/M/m(5)主厕传来荷载1.35×（8.0+2.0）××5×+1.35×（4.9+2.0）××=48.01KN/M/m荷载的布置如上图所示。内力图如下：127 <十>、2L8计算1、2L8截面尺寸：250mm×650mm2、荷载计算(1)梁自重1.35×0.25×0.65×25=5.5KN/m(3)上部墙体荷载1.35×15×5.03=106.11KN/m(4)走廊板传来荷载1.35×（3.64+2.0）××1.5×5+1.35（4.9+2.0）××=35.54KN/M/m均布荷载=193.35KN/m127 内力图如下<十一>、2L9计算1、2L9截面尺寸：400mm×1000mm2、荷载计算(1)梁自重1.35×0.4×1×25=13.5KN/m(3)上部墙体荷载1.35×15×5.03=106.11KN/m(4)走廊板传来荷载1.35×（3.64+2.0）××5+1.35×（4.9+2.0）××=17.8KN/M/m(5)力的作用图如下127 2L9计算简图(6)内力计算M=M=M=M=(7)内力图如下：M图127 V图(8)配筋计算：左支座A=折减20%为：选4Ф28A=右支座A=折减20%为：选4Ф32A=跨中A=增加20%为：选5Ф25A=箍筋的计算0.7=0.7×1.43×400×965=386KN<1029.60KN故计算配筋127 V=0.7+1.25选<十二>、KL1的计算KL1计算简图1、KL1的截面尺寸：400mm×1000mm2、荷载计算（1）梁自重1.35×0.4×1.0×25=13.5KN/m(3)墙体传来荷载[15×4.8]/6.3=74.17KN/m127 均布荷载设计值q=87.67KN/m2L4传来集中荷载Q=410.8KN<十三>、KL2的计算KL2的计算简图KL2的截面尺寸：400mm×1000mm2、荷载计算：（1）梁自重1.35×0.4×1.0×25=13.5KN/m(3)二层至屋面阳台板传来荷载127 (1.35×3.8=34.14KN/m均布荷载设计值q=47.64KN/mKL2剪力图<十二>、KL4的计算KL4计算简图1、KL4的截面尺寸：250mm×650mm2、荷载计算（1）梁自重1.35×0.25×0.65×25=5.48KN/m127 (2)二层客卫板传来荷载KN/m(3)二层及以上客厅板传来荷载KN/m(4)二层餐厅板传来荷载(5坡屋面板板传来荷载均布荷载设计值q=81.33KN/mKL4剪力图<十三>、KL5的计算KL5计算简图1、KL5的截面尺寸：400mm×1000mm2、荷载计算127 KL5计算简图（1）梁自重1.35×0.4×1×25=13.5KN/m(2)二层次卧板传来荷载KN/m(3)墙体传来荷载KN/m均布荷载设计值q=73.9KN/mKL5剪力图127 <十四>、KL6的计算KL6计算简图1、KL6的截面尺寸：400mm×1000mm2、荷载计算（1）梁自重（1.35×3.65×0.9×2）×=8.27KN/m(2)二层以上客厅板传来荷载KN/m(3)坡屋顶传来荷载KN/m(4)墙体传来荷载均布荷载设计值q=166.46KN/m127 KL6剪力图第五章楼梯及雨篷的设计（一）、楼梯的设计选用标准层楼梯进行设计，采用板式楼梯。混凝土选用C25，受力钢筋选用HRB335,分布钢筋选用HPB235。楼梯的平面图如图所示，剖面图如图所示。a)楼梯梯段计算（1）、假定板厚h=100mm（2）、荷载计算（取一米板宽计算）恒载设计值：g=1.2×4.4×1=5.28KN/m活载设计值：q=1.4×2.0×1.0=2.8KN/m总荷载设计值：g+q=8.08KN/m(3)、内力计算跨中弯矩：127 （4）、配筋计算受力钢筋选用φ10@120，AS=654mm2分布钢筋每级踏步1根φ8a)平台板计算(1)、假定板厚h=100mm（2）、荷载计算（取一米板宽计算）恒载设计值：g=1.2×3.64×1.0=4.37KN/m活载设计值：q=1.4×2.0×1.0=2.8KN/m总荷载设计值：g+q=7.17KN/m(3)、内力计算计算跨度：L=跨中弯矩：（4）、配筋计算受力钢筋按构造要求选用φ10@200，AS=392mm2分布钢筋选用φ8@200127 a)平台梁LTL1计算（1）、假定平台梁的尺寸，截面高度h=2800/10=280mm,取h=300mm，取b=250mm,计算简图如图所示（2）、荷载计算梯段板传来：8.08×2.34/2=9.82KN/m平台板传来：(7.17×1.55+7.17×2.25)1/2=9.44KN/m平台梁自重：0.25×(0.3-0.1)×25=1.25KN/m梁侧抹灰：1.2×0.02×(0.3-0.1)×17=0.82KN/m总荷载设计值：g+q=21.33KN/m(3)、内力计算计算跨度：L=L=取计算跨度L=2.52夸中弯矩：127 （4）、配筋计算选用3φ12，AS=339mm20.7构造配箍φ8@200127 第六章框架结构计算一、框架计算简图选用⑦轴的框架进行计算即KJ-7，该榀框架的计算简图如图所示。1、尺寸确定（1）柱尺寸：中柱压力：127 边柱取：450mm×450mm（1）梁尺寸：挑梁：框架梁：一、荷载计算1、挑梁恒活载计算（250mm×400mm）q1计算挑梁自重1.35×0.25×0.4×25=3.38KN/m均布荷载设计值q1=3.38KN/mq2计算（AB跨）框架梁自重1.35×1.2×0.4×25=16.2KN/m二层及以上客厅板传来荷载(1.35×3.64+0.98×2.0)×KN/m坡屋顶板传来荷载(1.35×4.9+0.98×2.0)×KN/m墙体传来荷载127 KN/m均布荷载设计值q2=241.56KN/mq3计算（BC跨）框架梁自重1.35×1.2×0.4×25=16.2KN/m二层餐厅板传来荷载(1.35×3.64+0.98×2.0)×KN/m二层厨房板传来荷载(1.35×3.64+0.98×2.0)×KN/m二层上走道板传来荷载(1.35×3.64+0.98×2.0)×KN/m坡屋顶板传来荷载(1.35×4.9+0.98×2.0)×KN/m墙体传来荷载KN/m均布荷载设计值q2=260.99KN/m2BL1传来集中力P1=15.41KN127 KL1,KL2传来集中力P2=389.97+82.1=472.07KN2L8,KL4传来集中力P3=377.03+138.26=515.29KN2LL5传来集中荷载P4=332.8KNTL传来集中荷载P6=P5=9.03KNKL5,KL6传来集中力144.1+399.5=543.6KN（1）风荷载计算上部砌体结构传来荷载：F=1.3×1.28×0.4×4.37×15.8=47.72KN下部结构（底层框架）计算风力F=1.3×1.28×0.4×4.37×2.8=6.36KNF三、内力计算1、恒活内力计算（1）梁柱线刚度计算：对现浇楼盖，中框架取I=2I梁：AB跨BC跨柱：A、C柱127 B柱（2）弯矩分配系数计算A节点：梁弯矩分配系数柱弯矩分配系数B节点：左梁弯矩分配系数右梁弯矩分配系数柱弯矩分配系数C节点：梁弯矩分配系数柱弯矩分配系数（3）各支座固端弯矩计算：A支座：127 B支座：-1155.46KN/mC支座：利用二次弯矩分配法计算如图所示：ABFM柱M梁M梁左M柱M梁右M梁M柱0.040.960.530.040.430.960.0417.73-5.022.47591573.27167.45-162.43-61.6359.16523.98334.89286.6425.28-1155.46271.71-6.5213.59-13.04135.86-130.43-60.2357.82-0.55-5.432.41-123.25-81.22-36.42-120.45-65.22127 77.615.8662.9715.18-15.181018.25-5.28-1012.973.57-3.57二次弯矩分配计算图恒活载作用下M图（4）各支座剪力计算：574.8KN.m127 剪力图如下：（5）梁AB、BC跨中弯矩：（6）各柱的轴力计算：柱子自重：A、C柱：B柱：轴力图如图所示：127 2、风荷载内力计算因为i梁/i柱的值很大，故取V作用于2/3h处进行计算（D值法）（1）各柱剪力计算：（2）各柱柱端弯矩计算：y=2/3h=4.2m127 （1）风荷载作用下梁端弯矩计算：弯矩图如下图所示（4）风荷载作用下梁端剪力计算：剪力图如下图所示127 风荷载作用下框架剪力图（5）风荷载作用下轴力计算A柱：B柱：C柱：轴力图如下图所示四、梁柱配筋计算1、梁配筋计算127 （1）A支座选用8φ18，AS=2036mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×400×1140=456.46KN＞443.08KN构造配筋Ф10@200经验算满足要求。（2）AB梁跨中配筋选用8φ20，AS=2036mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）127 箍筋计算0.7×1.43×400×1140=456.46KN＞183.92KN构造配筋Ф8@200经验算满足要求。（3）B左支座选用8φ22，AS=3040mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算采用Ф10@120，实有经验算满足要求。（4）B右支座127 选用10φ18，AS=2544mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算0.7×1.43×400×1140=456.46KN<580.79KN构造配筋Ф8@200经验算满足要求。（5）BC梁跨中配筋选用8φ40，AS=10540mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算127 0.7×1.43×400×1340=536.54KN＞350.26KN构造配筋Ф8@200经验算满足要求。（6）C支座选用8φ40，AS=10540mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）箍筋计算采用Ф8@200，实有经验算满足要求。2、柱配筋计算（1）A柱上端127 选用8φ16，AS=1608mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）,满足最小配筋率。127 （2）A柱下端127 选用8φ16，AS=1608mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求），满足最小配筋率。（3）B柱上端127 选用8φ28，AS=4926mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求），满足最小配筋率。（4）B柱下端127 选用8φ286，AS=4926mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求），满足最小配筋率。（5）C柱上端127 选用8φ16，AS=1608mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）,满足最小配筋率。（6）C柱下端a=40mm127 选用8φ16，AS=1608mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求），满足最小配筋率。127 第7章住下下独基基础设计第七章基础设计1、基础类型选择该工程厂区地势平坦，土层分布比较规律，持力层土的承载力特征值为fa=250KN/,故采用柱下独立基础。混凝土采用C25，纵筋采用HRB335和HPB2352、基础设计①第一种基础设计（B柱下基础）框架柱轴力设计值为转化为标准值（1）初步确定基础高度查表得：（2）确定基础底面积设基础埋深为将其增大20%～40%,由于偏心不大，基础底面积按20%增大，即：采用正方形底面积，基础边缘的最大和最小压力计算，即：127 校核地基承载力：故该基础底面积尺寸是满足要求的。（3）验算基础高度地基净反力计算：冲切验算:冲切锥体的有效高度：则：127 故该基础高满足受冲切承载力要求。（4）基础板底配筋计算基础底每米配：选配：10@100[]①第二种基础设计（C柱下基础）框架柱轴力设计值为转化为标准值（1）初步确定基础高度查表得：（2）确定基础底面积设基础埋深为将其增大20%～40%,由于偏心不大，基础底面积按20%增大，即：采用正方形底面积，基础边缘的最大和最小压力计算，即：127 校核地基承载力：故该基础底面积尺寸是满足要求的。（3）验算基础高度地基净反力计算：冲切验算:冲切锥体的有效高度：则：127 故该基础高满足受冲切承载力要求。（4）基础板底配筋计算基础底每米配：选配：10@130[]2、地基梁的设计1.1楼梯间JL—1计算（1）截面尺寸：（2）荷载计算梁自重：1.2×0.25×0.25×25=1.88KN/m梯段板传来荷载：（1.2）KN/m均布荷载设计值为5.7KN/m（3）内力计算127 （4）配筋计算选用2φ12，AS=226mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）故截面尺寸满足要求。箍筋计算0.7×1.27×250×215=47.78KN＞7.98KN构造配筋Ф8@200，经验算满足要求。1.2楼梯间JL—2计算（1）截面尺寸：（2）荷载计算梁自重：1.2×0.25×0.6×25=4.13KN/m墙体传来的荷载：3.8×6.3×1.2×5.24×=23.9KN/m均布荷载设计值为28.0256KN/mJL—1传来集中力P=7.98KN127 （3）内力计算剪力计算结果如图8.1所示（4）配筋计算选用4φ20，AS=1256mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求）,架立钢筋选用3φ10，腰筋配3道2φ12，支座处配3φ14的腹筋。故截面尺寸满足要求。箍筋计算0.7×1.27×250×565=114.16KN＜96.24KN构造配箍筋采用Ф8@200，实有经验算满足要求。127 1.3JL—3计算（1）截面尺寸：（2）荷载计算梁自重：1.2×0.25×0.45×25=2.31KN/m墙体传来的荷载：3.8×2.8×1.2×5.2×=23.85KN/m均布荷载设计值为26.16KN/m（3）内力计算（4）配筋计算选用2φ18，AS=504mm2，（选用钢筋时应该满足有关间距、直径及根数等的构造要求），架立钢筋选用3φ10，腰筋配3道2φ12，支座处配3φ14的腹筋。127 故截面尺寸满足要求。箍筋计算0.7×1.27×250×215=47.78KN>36.02KN构造配筋Ф8@200,经验算满足要求。参考文献1、《建筑结构荷载规范》GB50009—2001；2、《建筑地基基础设计规范》GB50007—2002；3、《建筑桩基技术规范》JGJ94—94；4、《建筑地基处理技术规范》JGJ79—91；127 5、《混凝土结构设计规范》GB50010-2001；6、《砌体结构设计规范》GB50003-2001；7、《建筑抗震设计规范》GB50011-2001；8、《中南建筑标准设计结构设计图集（1）（2）》；9、《建筑结构制图标准》GB/T50105-2001；10、《混凝土结构施工图平面整体表示方法制图规则和构造详图》11、《建筑结构设计综合手册》河南科学技术出版社12、《砌体结构设计手册》中国建筑工业出版社13、《简明建筑结构设计手册》中国建筑工业出版社14、《砌体结构》刘立新主编武汉工业大学出版社，200115、《混凝土结构设计原理》王铁成主编中国建筑工业出版社，200516、《结构力学》（上下册）包世华主编武汉工业大学出版社，2000总结语本次毕业设计在周益强、游猛和蒋炳炎三位老师的耐心指导下，终于画上了圆满的句号。在本次设计中，我明显的感到自身知识的严重不足和知识体系的不完善。在走向工作岗位后，我将坚持不懈地努力学习，不断增加自身知识储备，精益求精，提高自身的专业水平，形成完整的知识体系，用最好的成绩来回报学校及老师们对我的教导。最后，再一次感谢老师们！127'
