桩基工程实施细则

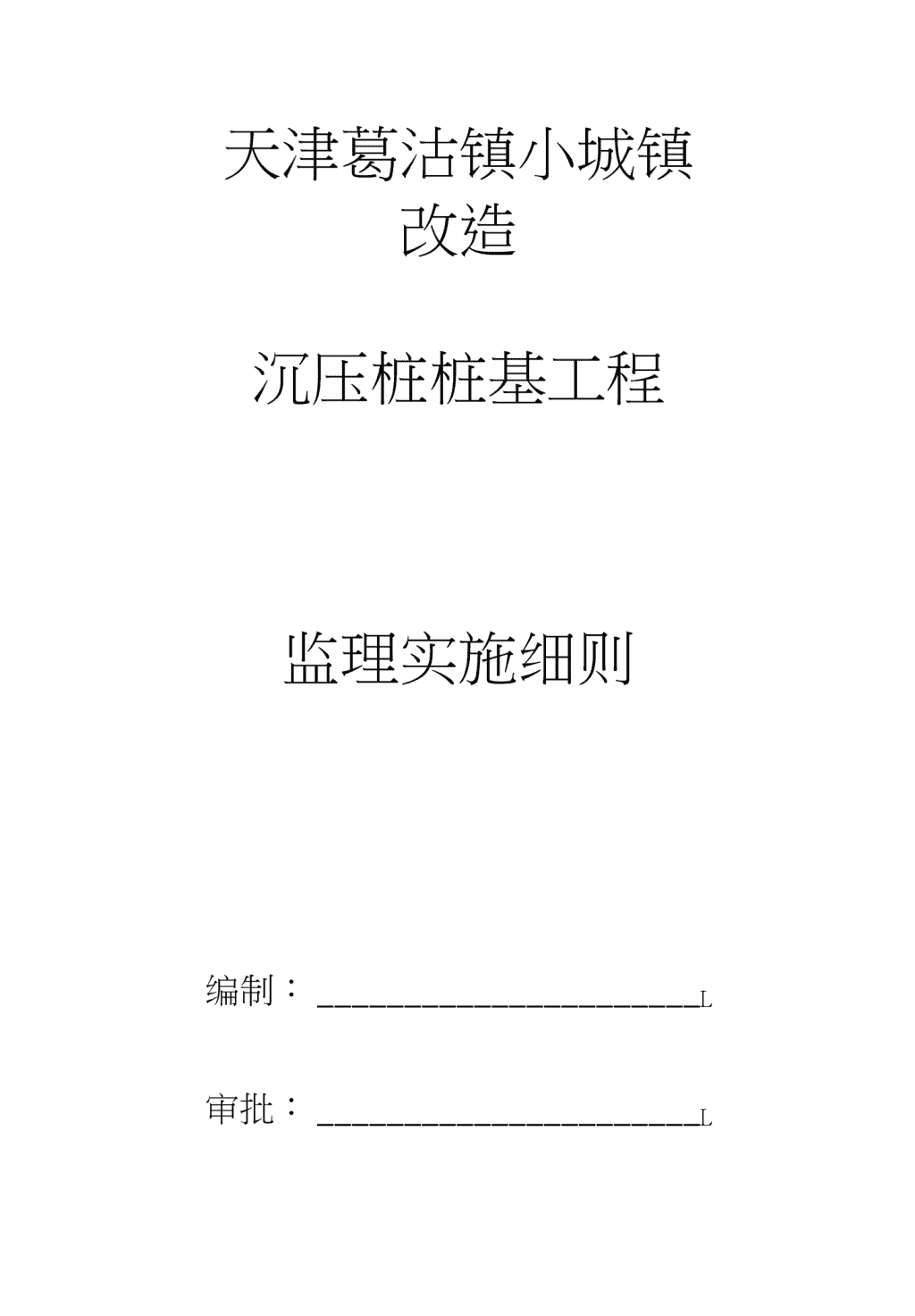

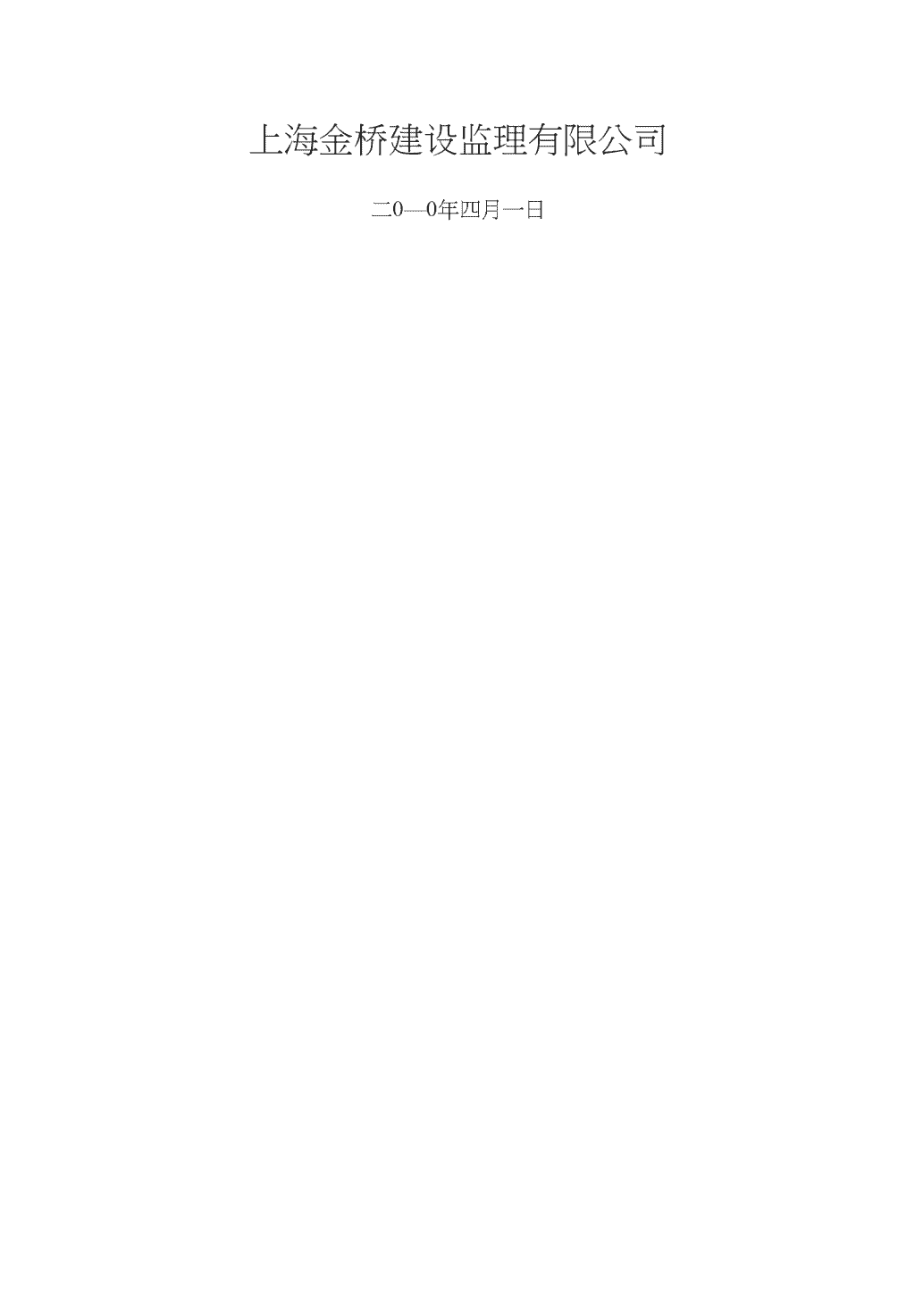

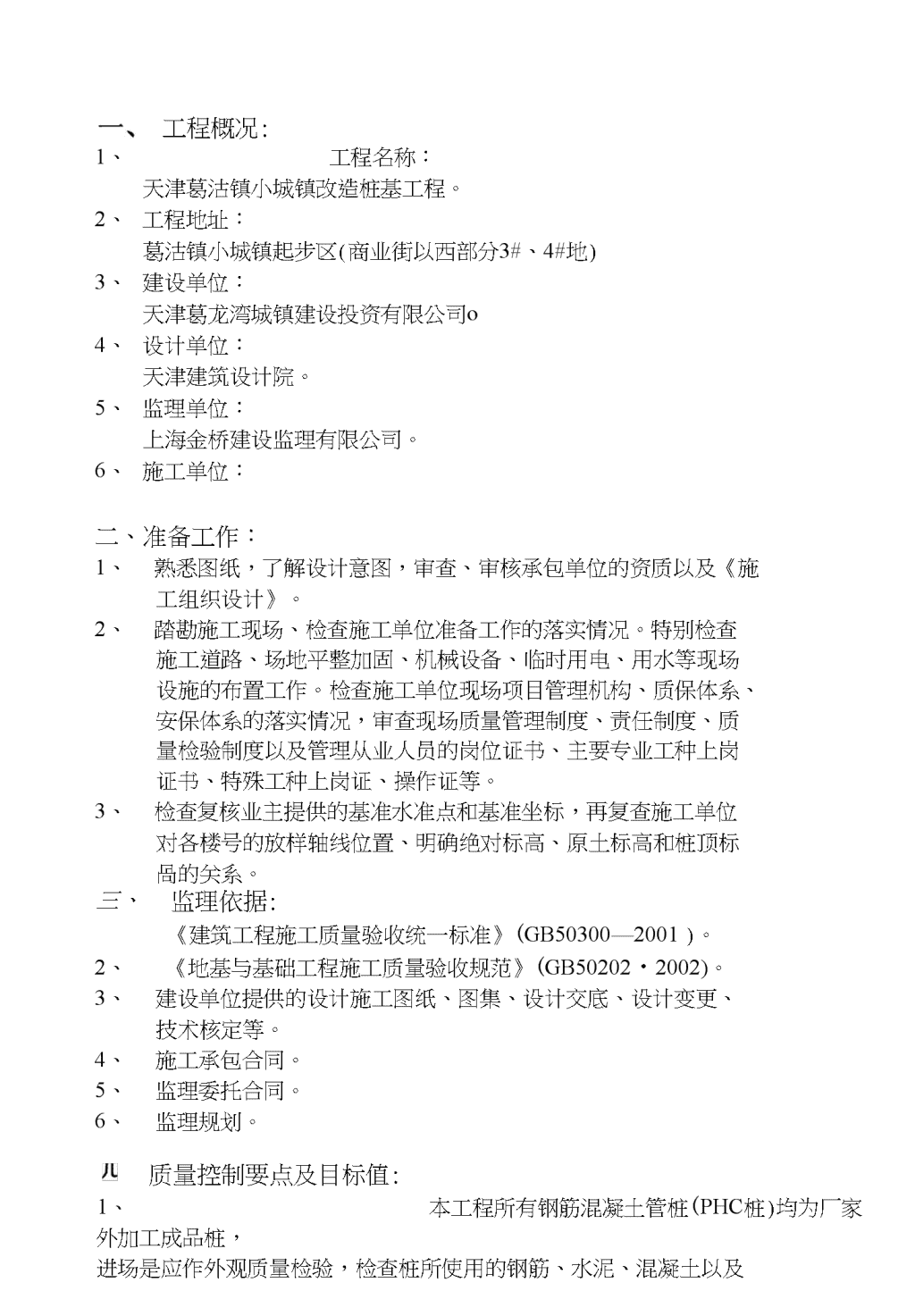

'天津葛沽镇小城镇改造沉压桩桩基工程监理实施细则编制：L审批：L 上海金桥建设监理有限公司二0—0年四月一日 工程概况:1、工程名称：天津葛沽镇小城镇改造桩基工程。2、工程地址：葛沽镇小城镇起步区(商业街以西部分3#、4#地)3、建设单位：天津葛龙湾城镇建设投资有限公司o4、设计单位：天津建筑设计院。5、监理单位：上海金桥建设监理有限公司。6、施工单位：二、准备工作：1、熟悉图纸，了解设计意图，审查、审核承包单位的资质以及《施工组织设计》。2、踏勘施工现场、检查施工单位准备工作的落实情况。特别检查施工道路、场地平整加固、机械设备、临时用电、用水等现场设施的布置工作。检查施工单位现场项目管理机构、质保体系、安保体系的落实情况，审查现场质量管理制度、责任制度、质量检验制度以及管理从业人员的岗位证书、主要专业工种上岗证书、特殊工种上岗证、操作证等。3、检查复核业主提供的基准水准点和基准坐标，再复查施工单位对各楼号的放样轴线位置、明确绝对标高、原土标高和桩顶标咼的关系。三、监理依据:《建筑工程施工质量验收统一标准》(GB50300—2001)。2、《地基与基础工程施工质量验收规范》(GB50202・2002)。3、建设单位提供的设计施工图纸、图集、设计交底、设计变更、技术核定等。4、施工承包合同。5、监理委托合同。6、监理规划。质量控制要点及目标值:1、本工程所有钢筋混凝土管桩(PHC桩)均为厂家外加工成品桩，进场是应作外观质量检验，检查桩所使用的钢筋、水泥、混凝土以及 铁件焊接用的焊条等合格证、质保书、检测报告以及必要的复试报告,经检查桩的质量必须符合现行的国家标准：《地基与基础工程施工质 量验收规范》（GB50202-2002）。合格后方可使用，如对混凝土强度有疑问的桩，要用回弹仪检测该桩的混凝土强度。该工程根据施工方案采用静力压桩进行沉桩，其质量标准如下：静力压桩质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主控项目1桩体质量检验按基桩检测技术规范按呈桩检测技术规范2桩位偏差见表A用钢尺量3承载力按基桩检测技术规范按基桩检测技术规范静力压桩质量检验标准（续表）项序检查项目允许偏差或允许值检查方法单位数值一般项目1成品桩质量：外观外观尺寸强度表血平整度，颜色均匀，掉角深度VlOmm蜂窝面积小于总ifii积0.5%见表满足设计要求直观用钢尺量查产品合格书或钻芯试压2接桩电焊接桩：焊缝质量电焊结实后停歇时间见B见Bmin>1.0秒表测定3电焊条质量设计要求查产品合格证4压桩压力（设计有要求是）%±5查压力表读数5接桩吋上下节平而偏差接桩时节点弯曲矢高mm<10<1/10001用钢尺量用钢尺量，1为两节桩长7桩顶标高mm±50水准仪 8停锤标准设计要求现场实测或查沉桩记录表A预制桩桩位的允许偏差项项H允许偏差(mm)1有基础梁的桩(1)垂直基础梁的中心线(2)沿基础梁的中心线100+0.01H150+0.01112桩数为1-3根桩基中的桩1003桩数为4—16根桩基中的桩1/2桩径或边长4桩数大于16根桩基屮的桩：(1)最外边的桩(2)中间桩1/3桩径或边长1/2桩径或边长注:H为施工现场地面标高与桩顶设计标高的距离。焊缝质量的允许偏差检查项H允许偏羞或允许值检杏方法单位数值电焊接桩焊缝：(1)上下节端部错口（外径700mm）mm用钢尺量（外径<700mm）mmW2用钢尺量(2)焊缝咬边深度mmW0.5焊缝检查仪(3)焊缝加强层高度mm2焊缝检查仪(4)焊缝加强层宽度mm2焊缝检查仪(5)焊缝电焊质量外观(6)焊缝探伤检验无气孔，无焊瘤，无裂缝直观满足设计要求按设计要求质量控制方法与措施一、质量控制方法 （一）、事前控制：1、施工单位的合同以及相关报建手续、施工许可证等。2、检查施工单位的资质以及相关管理人员的岗位证、资格证、特殊工种的操作证等。3、检查施工单位所选用的机械设备是否具有出厂合格证、年检证、检测报告等。4、检查施工单位施工组织设计（方案）、进度总计划、现场总平面布置。5、检查现场准备工作情况（三通一平一围）。6、检查施工单位测量放线、定位以及水准高程是否符合设计规定要求。7、检查复核施工单位所测量定位的小样桩桩位是否符合设计要求。8、检查和考查商品桩供应单位是否有生产许可证、资质证以及生产工艺是否符合本工程桩设计的要求。桩的产品质量控制以及产品质量质保书等是否满足本工程的需要。9、施工前检查供货单位提供的各项资料进行审核；并对成品桩做外观及强度检验，接桩用焊条应有产品合格证书，或送有关部门检验，压桩用压力表、锚杆规格及质量进行检查。（二）、事中控制：1、检查进场的商品桩的外观质量是否符合规定要求，进场商品桩是否有生产许可证、资质证以及交易证、构件合格证，符合要求同意进场。2、桩进场后在沉桩前检查桩的龄期、混凝土强度报告是否符合设计要求。 3、桩进场检查堆放场地是否符合堆场要求，场地应硬化，不得下沉，卸桩时，应用道木垫好垫稳。4、沉桩前，管桩不得随地拖运，回桩应派专用吊车进行吊桩。5、压桩机起吊管桩时，起吊速度应均衡，起吊行走路线应清除障碍物，不得将管桩随意碰撞，防止裂缝、断桩。6、管桩起吊后，应检查插桩位置是否准确，检查桩的垂直度是否满足规范规定要求。7、检查压桩速率是否对周边产生影响（一般检查桩长的2倍范围内）。8、第一节桩沉至地面时，在第二节桩吊桩时，应检查中心是否对准。桩端Z间接合是否平整，如有空隙应要求采用钢板垫平，并以桩端锚铁焊牢。9、桩对接校准后应进行焊接，检查焊接的焊缝、宽度、高度是否满足焊缝规定要求。同时要检查上节桩的垂直度是否符合规定要求。10、桩焊接连接后，不得直接进行沉桩，应停歇1分钟以上,待焊缝冷却后再进行沉桩。11、桩顶标高在自然地平以下较深需要送桩吋，桩顶沉至地面吋应检查督促施工单位进行中间验收，检查测量桩顶位置是否准确，并做好记录。12、送桩时应严格控制桩顶标高，检查施工单位送桩杆长度以及标高控制点。13、沉桩过程屮应适时检查复核小样桩桩位，防止沉桩基土造成桩位偏差。 二、质量控制方法：1、检查桩的外观质量。2、检查桩构件产品合格证、质保书以及出厂报告。3、复核检查轴线坐标位置以及小样桩定位4、观察检查焊接质量5、用经纬仪、水平仪复核检查桩的垂直度以及桩顶标高。6、采用旁站、巡视平衡检查相结合的办法，实施现场监理。对施工过程中存在的不规范行为以及质量隐患及时制止和督促施工单位进行整改，直至质量达到符合标准为止。7、监理的手段可采取口头通知、书面通知、例会专题会议等形式发出指令。要求施工单位整改或暂停施工进行整改。 监理实施细则:工程项目质量控制要点控制手段静压桩工程1、轴线用经纬仪或全站仪、尺量检查2、桩位用经纬仪或全站仪、尺量检杏3、吊桩就位忖测检資4、垂直度用经纬仪或线锤检查5、焊接质量用口测或焊缝量规检杳6、桩顶标高（沉桩达不到设计耍求）测量送桩杆长度，确定送桩杆标高位置，用水准仪测量检查7、桩身断裂严禁拖桩和回桩时碰撞8、桩顶位移、桩身倾斜桩起吊后应及时用经纬仪或线锤进行检测，控制插桩位置，确保插桩准确9、接桩处松脱检查焊缝质量以及桩端结合面，有空隙的应用铁片塞紧且焊牢 监理工作程序:1、工程运作程序 2、工程开工监理程序 3、工程质量控制程序 4、工程进度控制程序建设单位与承包单位签订承包合同承包单位编制施工总进度计划.不1«"J意监理单位审批,承包单位编制月、周.修改进度计划进度实施计划不同意*监理单位审查实施计划正常施工实现工期目标 5、原材料、构配件及设备质量签认程序 6、隐蔽工程、分部分项工程验收程序 7、工程变更程序 8、工程计量支付程序 9、索赔处理监理程序 10、工程质量事故处理程序 11、工程停工.复工程序出现重人质缸问题或管理混乱及其它原因，工程处于失控V 12、安全、文明施工监理工作程序 13、竣工验收监理程序 进度控制任务和措施为确保该工程的建设工期控制在合同工期内，必须充分考虑不可预见的事件发生，对工期安排要有一定的预见性，预计进度控制要研究处理好如下几个问题：(1)保证设计与丿施工的密切配合，保证工程不出现窝工、返工现象。(2)组织协调好多单位、多T种平行、交义作业的衔接和配合。(3)安排好施工场地的使用，便于分块分段作业。(4)安排好施工机械设备的使用，使其充分发挥作用。因此必须明确木工程的进度控制任务并采取有效措施，保证工期H标的实现。1、任务(1)为确保本工程于合同工期内如期完成，确定总工期目标(本工程总工期为1个月O(2)督促承包商编制总进度计划网络，并对计划网络进行优化，尽可能地加大提前量。(3)将工期目标细分，编制阶段进度目标计划。(4)按阶段进度计划的要求，审查由承包单位编制的详尽实施计划和措施。(5)协调各参建单位的计划落实情况，确保各方进度按期进行。(6)协调各有关单位的工作，为完成计划进度创造有利的条件。(7)将实际进度与计划进度对比，发现问题及时调整网络计划，借助计算机，采取动态控制，确保进度目标按期实现。(1)组织措施A组织强有力的监理班子，对各分部有专门进度控制员负责各方而进度落实。B协助建设单位尽早确定和落实承包单位以及各专项分包单位。C核查承包单位管理班子的构成，确保足够的施工管理力量落实进度保证体系。D定期和不定期地召开有关协调会，协调各方面的进度。E妥善处理和核批承包单位的工期索赔。F协助总承包单位对施工场地实行严格的平面管理。G建议设置现场设计办公室，便于设计与施工的及时沟通与I办调。H定期向建设单位汇报进度情况，及拟采取的措施和建议。(2)技术措施 A结合通工组织设计对方案进行优化，使其更有利于加快施工进度。B协助建设单位提前做好三通一平等进场前的准备工作。C提前确定测量放线方案，预先建立施丄平面控制网和高程控制网。D制定形象进度计划，将实际进度与其对比，进行动态管理，及时进行调整，对新技术、新方案提前落实培训或参观学习，并采取相关方案和措施。E分施工段作业，监理积极配合，分段验收，全天候监理。F督促承包商制定出特殊条件下的施工安全技术措施，比如：防火、防毒、防噪声污染，夜间施工及其它赶工措施。G检查工程进度，落实周计划、月计划、季计划。H及时组织验收。(1)经济措施A协助建设单位及时落实资金，及时拨付工程款。B建议实行进度目标奖罚制。(2)合同措施A制定合同条款时，要有明确的保证进度条款。B检查各方履行合同的情况，对不按合同按时完成任务的单位，按合同条款及时给予处罚。C对经过实践检验没有能力完成任务的承包单位，建议及时更换。D按合同条款及时处理工期索赔。控制点一、桩身断裂：沉桩前对桩身弯曲度检杳，桩入土后，要事先排除土下障碍物，沉桩时保持桩机的垂直度，沉入一半发生严重倾斜的不能硬沉，沉桩到一半沉不下去的，马上通知设计单位，根据设计单位分析原因后采取必要的措施，沉桩前的起吊应小心进行，防止开裂。二、桩顶位移、桩身倾斜：要保证接桩的正确位置和质量，排除地下障碍物。在饱和软土地区，应采用排水降低孔隙水压力的措施。三、接桩处松脱连接件应清洁，按要求焊接，采取措施减少焊接变形，焊工应有合格证书。 四、沉桩达不到设计要求认真了解地质情况与设计，事先确泄持力层或桩尖标高，并合理选择施工机械、方法及沉桩顺序、速率等技术指标。风险分析：沉桩的质量取决于最终沉桩标高或贯入度的控制。一般以桩顶标高控制。由于接桩质量差，可引起桩位偏差，桩身倾斜，严重者接桩处在沉桩过程中或开挖时产生侧向土压力作用下而松脱开裂，造成严重事故。由于地层情况不明或地下障碍物未清除使沉桩困难，造成桩身倾斜或桩身破裂。若不明确最终沉桩贯入度，盲冃沉桩，当贯入度过大时可能会引起承载力不足问题，当贯入度过小，甚至沉不到设计标高而肓H沉桩，则可能使桩身破碎、折断，同样使承载力损失，应及时按实际悄况作出判断，防止因沉桩不当造成质量事故。预检项目：1、施工方案：机械选择，沉桩顺序，速率停沉条件。2、桩身质量：几何选择，混凝土试块报告，接桩方式、材料要求，锤击桩的桩应符合100%强度及28d龄期二项条件才能锤击施工。3、沉桩场地场地平整，桩位放线，轴线复核。四、沉桩过程记录垂直度，压桩压力检查或最后10击Z贯入度检查，以及意外事故Z处理，中间桩位验收、焊接质量的隐蔽工程验收等。试验项目：1、桩的承载力试桩的静载试验，一般每个单体不小于三组。2、现场制桩的试块何:台班不小于1组。3、桩身的完整性测试，测试比例不小于总桩数的20%,且不少于10根。旁站检查：1、沉桩起吊插桩重点是桩身质量，插桩位置、垂直度2、沉桩标高、贯入度、平面位置、检查施工单位现场沉桩记 录表3、接桩接桩过程的检查，焊接隐蔽验收实测检查：1、桩身几何尺寸的检查，按检验标准进行。2、沉桩过程记录：贯入度、桩顶标高、平面位移等。3、接桩实测：焊接接点图、焊缝高度、长度、角铁尺寸等。隐蔽工程验收:主要是接桩质量的隐蔽验收，焊接接桩应严格按规范及设计要求验收焊缝厚度、外观质量等。提供资料：1、桩制品合格证书及验收资料2、沉桩施工方案及审核3、沉桩的全过程记录(1)轴线、桩位线的签证(2)接桩隐蔽签证(3)中间验收资料(4)竣工验收资料(5)施工过程中设计变更签证、技术核定单等上海金桥建设监理有限公司天津葛沽镇小城镇改造桩基工程2010年4月1日'
