商住楼静压桩基工程监理实施细则

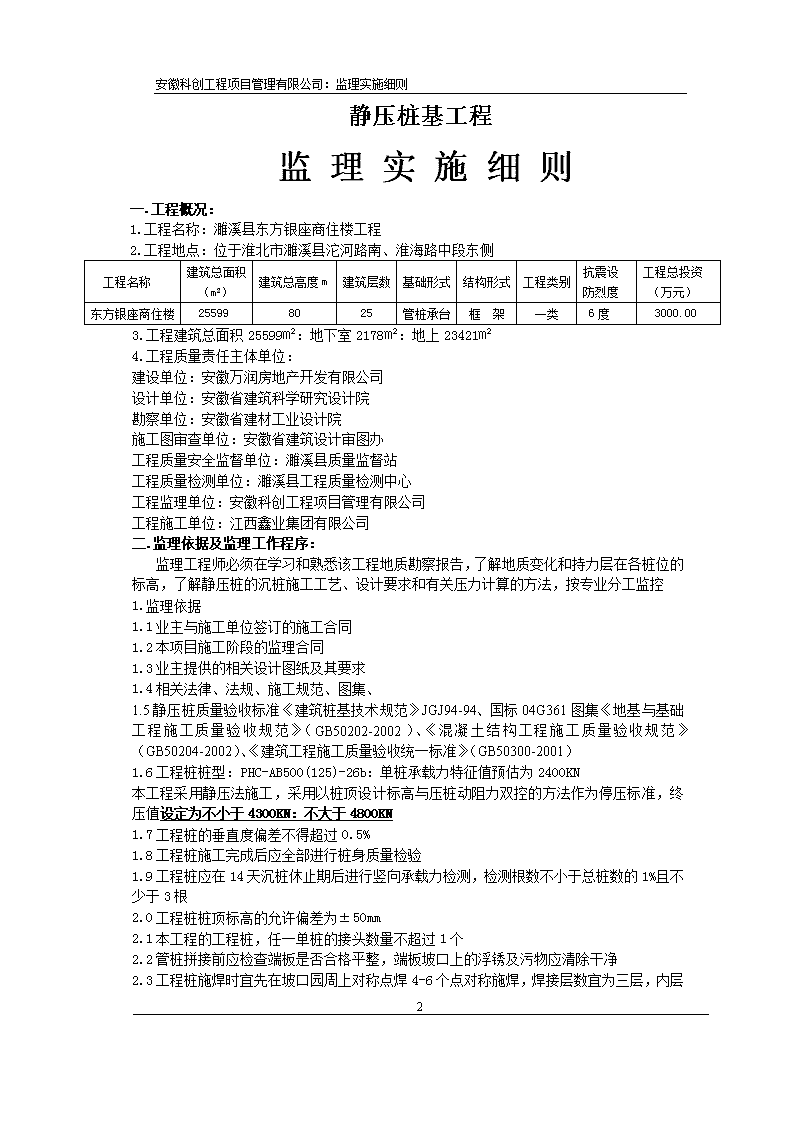

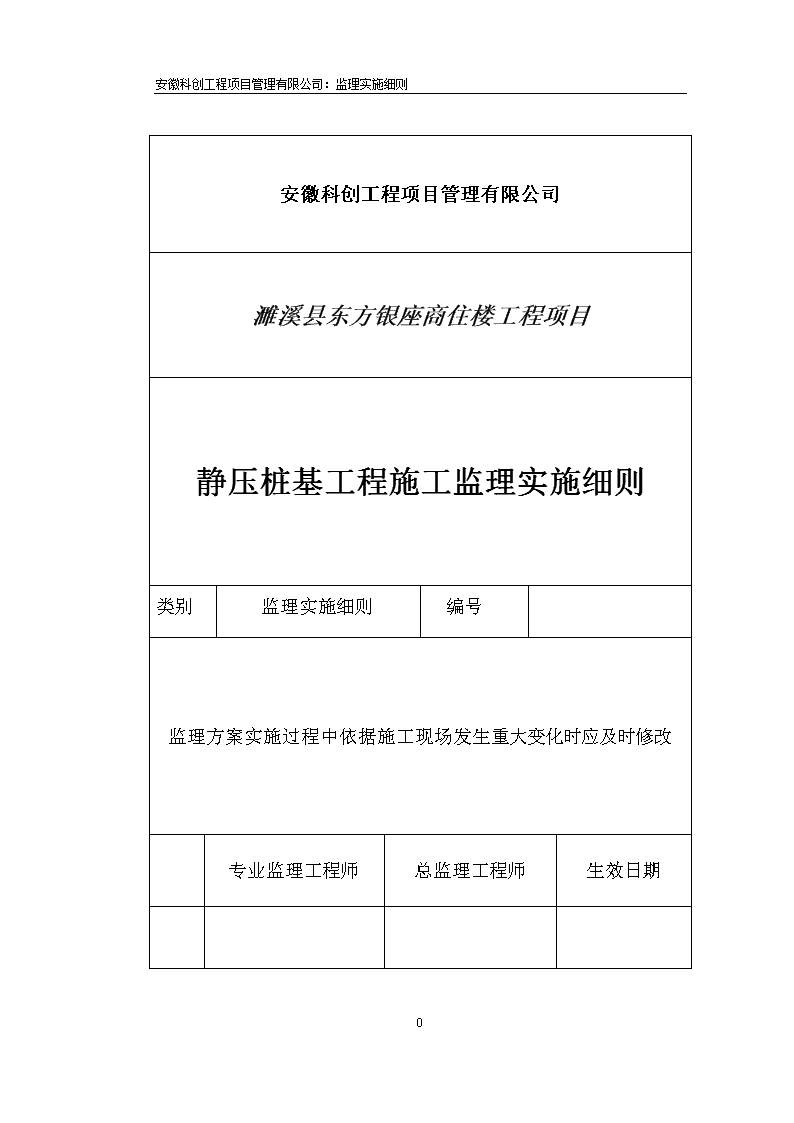

'安徽科创工程项目管理有限公司：监理实施细则安徽科创工程项目管理有限公司濉溪县东方银座商住楼工程项目静压桩基工程施工监理实施细则类别监理实施细则编号监理方案实施过程中依据施工现场发生重大变化时应及时修改专业监理工程师总监理工程师生效日期4 安徽科创工程项目管理有限公司：监理实施细则监理细则审批记录工程名称濉溪县东方银座商住楼工程项目范围单位工程编制专业监理工程师：年月日审批总监理工程师意见：签章(项目章)年月日4 安徽科创工程项目管理有限公司：监理实施细则静压桩基工程监理实施细则一.工程概况：1.工程名称：濉溪县东方银座商住楼工程2.工程地点：位于淮北市濉溪县沱河路南、淮海路中段东侧工程名称建筑总面积（m2）建筑总高度m建筑层数基础形式结构形式工程类别抗震设防烈度工程总投资（万元）东方银座商住楼255998025管桩承台框架一类6度3000.003.工程建筑总面积25599㎡：地下室2178㎡：地上23421㎡4.工程质量责任主体单位：建设单位：安徽万润房地产开发有限公司设计单位：安徽省建筑科学研究设计院勘察单位：安徽省建材工业设计院施工图审查单位：安徽省建筑设计审图办工程质量安全监督单位：濉溪县质量监督站工程质量检测单位：濉溪县工程质量检测中心工程监理单位：安徽科创工程项目管理有限公司工程施工单位：江西鑫业集团有限公司二.监理依据及监理工作程序：监理工程师必须在学习和熟悉该工程地质勘察报告，了解地质变化和持力层在各桩位的标高，了解静压桩的沉桩施工工艺、设计要求和有关压力计算的方法，按专业分工监控1.监理依据1.1业主与施工单位签订的施工合同1.2本项目施工阶段的监理合同1.3业主提供的相关设计图纸及其要求1.4相关法律、法规、施工规范、图集、1.5静压桩质量验收标准《建筑桩基技术规范》JGJ94-94、国标04G361图集《地基与基础工程施工质量验收规范》（GB50202-2002）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《建筑工程施工质量验收统一标准》（GB50300-2001）1.6工程桩桩型：PHC-AB500(125)-26b：单桩承载力特征值预估为2400KN本工程采用静压法施工，采用以桩顶设计标高与压桩动阻力双控的方法作为停压标准，终压值设定为不小于4300KN：不大于4800KN1.7工程桩的垂直度偏差不得超过0.5%1.8工程桩施工完成后应全部进行桩身质量检验1.9工程桩应在14天沉桩休止期后进行竖向承载力检测，检测根数不小于总桩数的1%且不少于3根2.0工程桩桩顶标高的允许偏差为±50mm2.1本工程的工程桩，任一单桩的接头数量不超过1个2.2管桩拼接前应检查端板是否合格平整，端板坡口上的浮锈及污物应清除干净2.3工程桩施焊时宜先在坡口4 安徽科创工程项目管理有限公司：监理实施细则园周上对称点焊4-6个点对称施焊，焊接层数宜为三层，内层焊渣清理干净后方可施焊外一层，焊缝应饱满、连续、且根部必须焊透2.4工程桩拼缝允许偏差：管桩桩身弯曲度≦L/1200：管桩两端板之间间隙≦2mm：坡口错位≦2mm：电焊高度≦1mm：焊接接头应在自然冷却后方可继续沉桩，冷却时间不小于5min2.监理工作程序2.1检查施工单位的施工资质、相关管理人员的有效资格证书2.2审查施工单位上报的桩基施工方案2.3检查施工单位进场的施工机械（安全使用许可证）及特种工作人员的有效上岗证书（机械操作证、电工证、焊工证）2.4专业监理工程师现场复核桩基施工测量放线2.5专业监理工程师现场检查进场桩基材料（合格证、质量保证书）2.6专业监理工程师检查施工单位的测量设备校核证明文件2.7专业监理工程师及监理员现场旁站监督施工三.监理控制要点：(1)对施工桩位轴线进行复核(2)对压桩机的型号、性能、配重、设备和计量仪表应进行严格检查(3)检查施工压桩所用相关表格及技术资料是否符合现行规范要求(4)检查施工方安全措施是否到位(5)检查施工管理人员是否配备齐全、分工明确、责任到位(6)特种专业必须持证上岗(7)检查现场施工环境和条件是否具备（8）为了减少压桩时由于桩挤土效应对临近建筑物、地下管线的影响，要求施工方应结合现场实际情况合理安排沉桩顺序（9）压桩过程中要求施工方对桩位、垂直度、桩身质量、标高、贯入度、终压值应有相应的控制措施，同时监理工程师在压桩过程中应做好对这方面的监督与检查工作（10）拼接桩施工中要求施工单位严格按照施工图纸、施工图集、相关施工规范执行（11）在压桩过程中如果出现下述情况监理工程师应监督施工方妥善处理1)桩身出现严重裂缝或压桩过程中桩身突然断裂2)压桩过程中桩身严重倾斜且无法调整3)桩位发生过大移位4)送桩深度已达设计标高，但压力表读数与设计终压值偏差较大（12）压桩施工中监理工程师应督促施工方注意如下事项：1)压桩施工前应对现场的土层情况了解清楚，做到心中有数；同时应做好设备的检查工作，保证其使用可靠，以免施工中途出现故障2)压桩过程中，应随时注意使桩保持桩轴心受压，若有偏移，要及时调整3)计量测压力等仪表应注意保养、及时检修，以减少量测误差4)压桩机行驶道路的地基应有足够的承载力，必要时应采取适当的加固措施，以确保施工顺利进行5)压桩结束后应督促施工方及时整理保存施工相关资料四.旁站要点：1.标高控制(1)按施工单位在送桩器上设置的标尺，令施工单位用水准仪对准送桩器轴线，随时控制(2)若桩顶标高已达到,压桩力不够，应先停止压桩，经业主、设计院、监理三方研究是否继续压桩4 安徽科创工程项目管理有限公司：监理实施细则(3)压桩力标值应经过试桩标定，若标定压桩力已达到，而送桩标高不到，应根据试桩条件（进入持力层情况）对比而定2.终压值控制(1)按试桩标定的终压值严格控制(2)接近终压值时，应随时与标高控制旁站员联系，随时报告(3)施工过程中，若出现异常，及时与有关方联系汇报五.本分项工程完工验收：1.按各楼号设计桩根数压完，由施工单位质保体系责任人组织质保体系机构，对该楼号桩基施工全部桩进行检查，并作出质量评定记录2.桩基工程施工完成后，应经专业职能机构检测合格后，方准后续施工3.土方开挖后施工单位依据设计图纸、施工规范要求，并经施工班长、质检员、质检机构负责人三级签认后，和桩基施工的全部资料，填写《工程桩质量验收表》进行桩基工程施工质量《评定》，报监理部审查合格后，由工程项目监理部组织相关责任主体初验4.经初验合格后，由工程项目监理部依据设计图纸及其要求、相关法律、法规、施工规范、图集、验收情况写出《工程桩施工质量评估报告》，报业主组织各参建单位进行验收4'
