西控公司福利区18街坊棚户区改造项目6#楼桩基工程施工方案

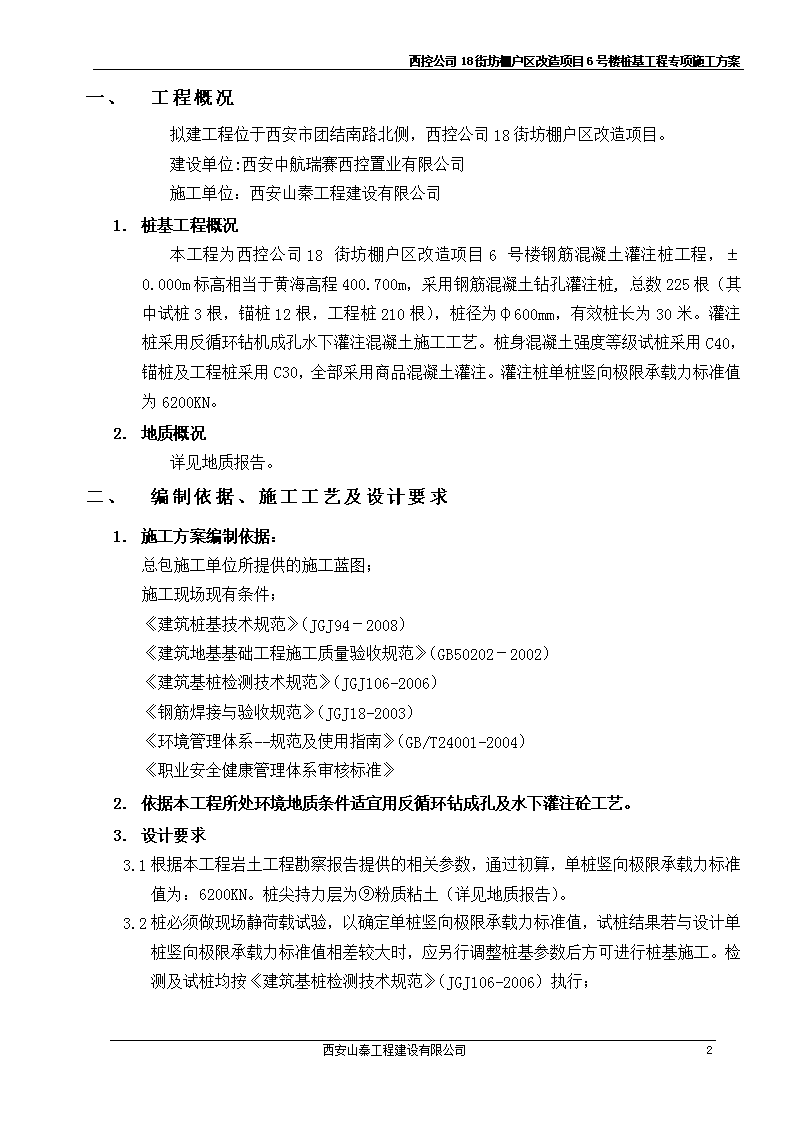

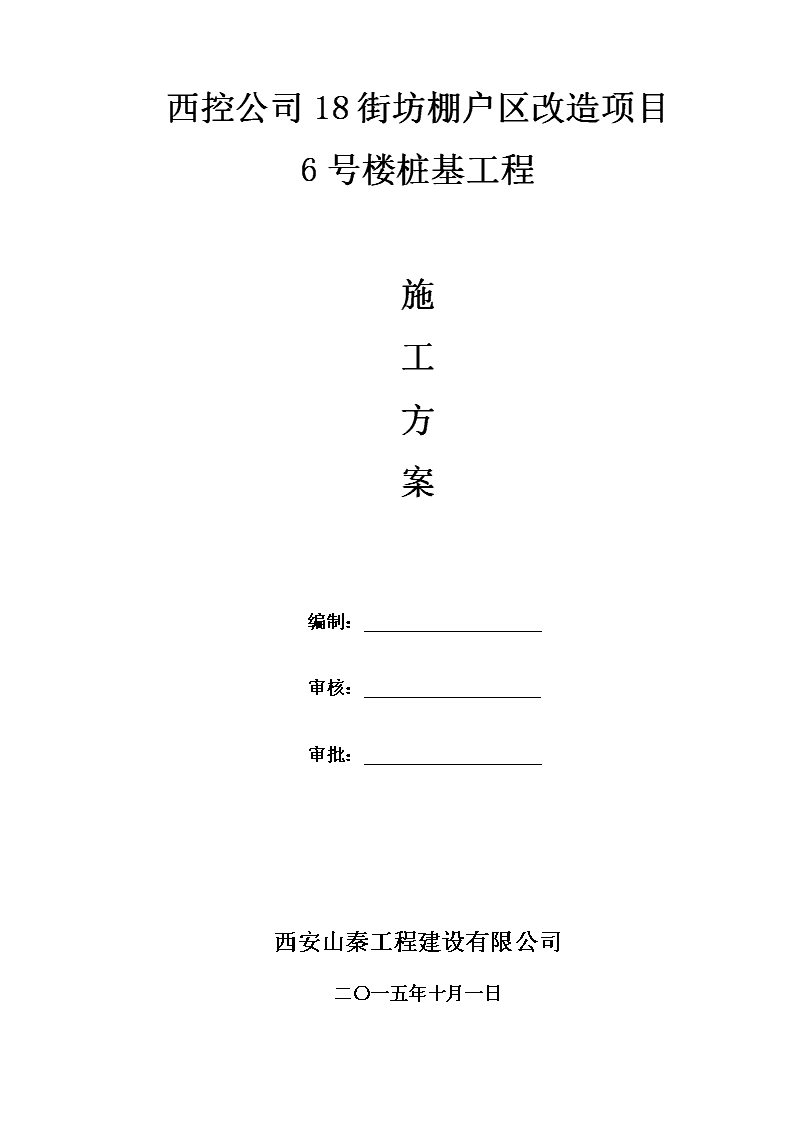

'西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案西控公司18街坊棚户区改造项目6号楼桩基工程施工方案编制：审核：审批：西安山秦工程建设有限公司二〇一五年十月一日西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案目录一、工程概况2二、编制依据、施工工艺及设计要求2三、施工总体布置及实现目标3四、施工方案及技术措施7五、工程质量保证措施13六、工程安全保证措施16七、冬雨季施工措施18八、环境保护及文明施工措施18九、竣工验收20西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案一、工程概况拟建工程位于西安市团结南路北侧，西控公司18街坊棚户区改造项目。建设单位:西安中航瑞赛西控置业有限公司施工单位：西安山秦工程建设有限公司1．桩基工程概况本工程为西控公司18街坊棚户区改造项目6号楼钢筋混凝土灌注桩工程，±0.000m标高相当于黄海高程400.700m，采用钢筋混凝土钻孔灌注桩,总数225根（其中试桩3根，锚桩12根，工程桩210根），桩径为φ600mm，有效桩长为30米。灌注桩采用反循环钻机成孔水下灌注混凝土施工工艺。桩身混凝土强度等级试桩采用C40，锚桩及工程桩采用C30，全部采用商品混凝土灌注。灌注桩单桩竖向极限承载力标准值为6200KN。2．地质概况详见地质报告。二、编制依据、施工工艺及设计要求1．施工方案编制依据：总包施工单位所提供的施工蓝图；施工现场现有条件；《建筑桩基技术规范》（JGJ94－2008）《建筑地基基础工程施工质量验收规范》（GB50202－2002）《建筑基桩检测技术规范》（JGJ106-2006）《钢筋焊接与验收规范》（JGJ18-2003）《环境管理体系--规范及使用指南》（GB/T24001-2004）《职业安全健康管理体系审核标准》2．依据本工程所处环境地质条件适宜用反循环钻成孔及水下灌注砼工艺。3．设计要求3.1根据本工程岩土工程勘察报告提供的相关参数，通过初算，单桩竖向极限承载力标准值为：6200KN。桩尖持力层为⑨粉质粘土（详见地质报告）。3.2桩必须做现场静荷载试验，以确定单桩竖向极限承载力标准值，试桩结果若与设计单桩竖向极限承载力标准值相差较大时，应另行调整桩基参数后方可进行桩基施工。检测及试桩均按《建筑基桩检测技术规范》（JGJ106-2006）执行；西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案3.1试桩过程中，当加载至设计极限荷载标准值桩无异常情况时，应再加大一级荷载，以确定桩的实际承载能力；3.2桩身混凝土充盈系数应不小于1.05，并应从桩顶标高起超灌500～600mm。凿去浮浆后，混凝土强度等级应达到设计要求；3.3工程桩必须跳跃式施工，隔一打一，不得连续施工；3.4桩施工时必须严格控制桩径、垂直度、桩位等施工偏差，以及对孔底沉渣的控制，如误差较大应及时与设计人员联系，以便共同协商解决；3.5破除桩头及清理桩顶标高以上部分桩间土时，应采取可靠措施保证桩的断裂部位不低于桩顶设计标高，且应保证桩顶标高以下桩间土不受扰动；3.6试桩及锚桩均作为工程桩使用，故在任何情况下均不得破坏。一、施工总体布置及实现目标1．技术工作准备1.1根据工程具体情况确定施工方案，编制施工组织设计并于开工前报建设监理单位批准。准备施工资料记录表格及报验用表。1.2对所有机械及配套设施进行清查、摸底、检修、配置、试运转，做到齐全、正常、状态良好，完成测试仪器的检查及标定工作。1.3测量放线1.3.1根据建设方提供的场地有关控制点及高程点，研究并确定测量放线方案，绘制测量放线简图，标明所有测放尺寸，制定测量放线程序。1.3.2测量组向部门负责及项目总工程师汇报测量放线方案，并经项目总工程师校核批准后开始施放。1.3.3放线过程中严格按照规定操作仪器，遵守《工程测量规范》GB50026-2007，按测量仪器操作规程精心操作，准确定位。1.3.4控制桩位用牢固、显著的标记标定，桩位圆心点即用350mm长钢筋打入土中，上露部分100mm用砼或砂浆围护，并在顶部用红油漆显著标记。1.3.5桩位点用直径16钢筋钎打孔（孔深400mm），在孔洞内灌入白灰，然后在白灰洞内插入400mm长的焊条。1.3.6施工前，桩位校核，开钻前经测量组人员确认桩位后对中钻头，然后开始成孔。2．施工准备2.1施工现场保持道路通畅，保证施工机械、车辆行走。西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案2.1熟悉图纸，确定钢筋笼制作方案，编制用料计划及下料单。按照材料使用计划及甲方指定品种购置钢筋，并组织钢材进场，质检员负责对钢材进行复检，待复检合格并上报监理单位、建设单位后方可使用。2.2确定用电总量及用电设施、电路器件、数量计划，为了保证施工的正常进行，根据本工程的具体情况，结合机械设备及工艺要求确定施工用电用水计划。本工程用电总量约为300KW。2.3本工程用水需满足两台钻机的施工用水量。从现场降水井中取水。2.4按施工方案规划，在钢筋制作区搭设制作平台。2.5施工机械设备、仪器准备设备名称数量设备名称数量车载反循环钻机2台三角灌井架2副挖掘机1台导管60米装载机1台漏斗2个水泵2台电缆200米电焊机5台配电柜大1个小5个切割机2台水准仪/全站仪各1台2.6项目部管理人员及劳动力准备2.7.1项目部人员组成：职务姓名岗位职称备注项目经理车院生二级建造师、工程师全面负责项目总工李向明高级工程师技术总负责常务经理刘宝宜助理工程师现场主要负责技术负责人张奕二级建造师、工程师技术负责质量员高洋洋助理工程师测量员司继东助理工程师安全员潘家豪助理工程师西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案施工员肖哲学资料员袁蓉2.7.1施工组织管理体系图车院生（项目经理）刘宝谊（常务经理）肖航（设备材料）李向明（总工程师）刘宝谊（生产经理）肖军社（施工）司继东（测量）肖新昌（技术）赵丹（测量）潘家豪（安全）高洋洋（质量）张奕（技术）袁蓉（资料）肖哲学（施工）王选红（灌注）郝雄志（成孔）张武（钢筋）沈千刚（破桩头）王鑫（拉泥）西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案2.7.1主要劳动力成孔班组8人灌注班组6人钢筋制作班组6人零活杂工3人泥渣倒运班4人1．施工工期、进度计划及工期保证措施3.1施工总工期：35日历天（含试锚桩施工）。3.2工程进度计划日期项目天数累计51015202530试桩施工7天工程桩施工28天3.3工期保证措施3.3.1项目部一班人，必须牢固树立施工质量是工程进度的先决条件，要常抓不懈。3.3.2做好施工准备和组织计划，待后续基坑开挖完成前，做好施工机械和桩位测设工作，减少各工序的搭接时间。3.3.3在施工过程中，找出影响施工的关键工序，加强此工序的劳动资源，确保工程顺利进行。3.3.4随着工程的进度，提前计划组织原材料进厂，并做好试验报验工作。西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案3.3.1施工机械易耗件、备件准备到位。随着工作的扩大，即时投入机械设备和劳动力资源。3.3.2在条件允许的情况下，及时外运泥浆，为成孔工作面做好铺垫。3.3.3将总的工程进度计划分解到每天，当天完不成计划的，必须在以后两天内补齐。3.3.4加强商品砼的调度、协调工作，使钢筋笼安装后尽快进行砼灌注。缩短单桩施工时间。3.3.5教育职工严格按操作规程进行施工，杜绝安全、质量事故的发生，为实现工期目标奠定良好基础。一、施工方案及技术措施1．施工程序、施工工艺流程、主要施工方法及设施简介收集技术资料现场勘察编写施工组织设计组织设计审批下达现场测量验收开工现场准备、成孔清孔、下钢筋笼灌注混凝土竣工验收退场复印装订后分送建设、监理单位材料设备配套设备设备、材料分批次进场合理排渣污泥混凝土取样检验原始记录资料立卷归档通知甲方开工每一道工序结束后，进行质量检查提交竣工报告技术资料调查设备供应情况和市场价格1.1施工程序西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案1.1施工工艺流程导管密封性能检查桩位基线、桩位高程子流程起拔导管灌注至设计高程砼面上升高度砼配比塌落度下入导管设备配套、材料进场；实验、检验移至下一个桩位收集整理资料归档洗导管留取砼检测通知商品砼进场清理导管、准备隔水塞制作钢筋笼钻头加工、处理设备材料进场灌注水下砼吊放钢筋钻进成孔验收开钻桩位测量主流程检查、汇总会签原始资料沉渣厚度检查钢筋笼规格、定位高程偏差孔深、孔径、孔斜沉渣厚度钻头外径、钻机水平安全设施1.2主要施工方法及设施简介1.3.1成孔采用车载反循环钻机成孔。1.3.2钢筋笼现场制作利用模具及大平台成形，且钢筋笼加强筋在局部范围加强。西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案1.3.1钢筋主筋连接节内采用闪光对焊，节间（井口）采用套筒冷挤压连接。1.3.2钢筋笼井口标高定位采用吊具完成。1.3.3测锤采用自制测锤，50m标准测绳。1.3.4钻机成孔施工，桩孔施工顺序，根据现场具体情况安排如下a.钻机的打桩顺序视现场情况定，保证相关工序连续，互不影响。b.钻机就位，桩位标高测量。c.钻头对准桩位,检查钻杆垂直度,钻机平台的水平度。d.再次核对桩位。e.所有钻杆配件、连接件、工具，孔口附近就位。f.开始钻进g.启动后，应先快转慢进，注意钻头钻进情况，正常后调整钻压。h.开始钻进过程时要不断观察钻机平衡，确保钻杆垂直。i.做好进尺记录，及钻进参数记录。j.当钻至砂层前向孔内注水，提高水对孔壁的侧压力，防止砂层坍塌。k.在砂层中钻进时，应减慢钻速，需要时制备泥浆，进行适当的泥浆护壁。1.3.5成孔后沉渣处理：a.孔深要求：要求成孔深度比设计计算孔深大50-300mm。b.沉渣厚度标准：当孔深达到要求后，以钻杆长度加上钻头高度可记录为L；则L值为实际孔深，拔出钻头后，在桩孔中间测出孔深L1，则L-L1为沉渣厚度。c.沉渣处理：当成孔作业达到预定深度后，钻机维持原状，不进尺，继续进行旋转，将孔底砂、土充分抽吸，保证孔底沉渣小于10㎝，然后提升钻杆，移至下一桩位。d.灌前如沉渣过厚，可利钻机在就位用反循环法抽洗，直至沉渣符合要求为止。1.3.6桩孔施工质量标准以GB50202-2002规定为基础。根据本工程要求，提出如下标准：桩孔质量标准与检测方法：（见下表）桩孔质量指标钻孔灌注桩检测方法（或仪器、手工）备注直径允许偏差mm±50钻头直径控制结合钢尺检测孔深允许偏差mm+300～+5001、核定钻杆长度2、测绳测定桩孔中心位置允许偏差mm≤100经纬仪钢尺测定垂直度允许偏差≤1%桩长钻孔时测钻杆孔底沉渣厚度mm≤100标准测锤测绳测定或仪器测定钢筋笼标高mm±100水准仪桩顶标高mm+30-50水准仪西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案1．钢筋工程2.1技术参数：2.1.1试桩及工程桩钢筋笼长为30.60m，直径为500mm,主筋为12/614，螺旋箍筋靠近桩顶3m范围内为Φ8@100，以下为Φ8@200。焊于主筋上的加劲箍筋为14@2000。2.1.2锚桩钢筋笼长为30.90m，直径为500mm，主筋为16/825，螺旋箍筋靠近桩顶3m范围内为Φ8@100，以下为Φ8@200。焊于主筋上的加劲箍筋为14@2000。2.2钢筋要求2.2.1钢筋购置及处理钢筋应按材料使用计划开工前两天进场，供料时必须提供质量合格证，其上要说明钢筋用量及用途，钢筋的规格、批号及原材料存放地，各项指标均应合格，并应对其进行外观检测。原材检验数量：每60T为一批，任意抽取两根，每根截掉50cm后取试件件，五长（55cm）两短（35cm）为一组，送两组到试验室做钢筋原材试验。焊接接头检验数量：每300个接头为一批，试件取三长（55cm）两短（35cm）为一组，焊接两组送到试验室进行机械性能试验。钢材进场后，现场质检员要会同甲方、监理等共同取样，并请有资质的检测单位对原材料进行机械性能指标测试，如果材料不合格必须将原材料退回，材料复检合格后方可进行钢筋笼制作。在制作前应对钢筋进行调直，钢筋及钢筋笼不得浸泡在水中。2.3钢筋笼制作2.3.1钢筋笼分三节制作（试锚桩分两节），节内、间主筋采用闪光对焊连接。2.3.2钢筋笼制作程序：根据设计，计算箍筋用料长度、主筋分段长度，将所需钢筋整直后用切割机成批切好备用，切断允许偏差为±10mm。由于切断待焊的箍筋、主筋、绕筋的规格尺寸不尽相同，在现场应分类挂牌摆放。2.3.3在钢筋圈制作台上制作箍筋并按要求焊接。加劲箍采用搭接单面焊接，搭接长度L≥10d。2.3.4将支承架按2-3m的间距摆放在同一水平面的同一直线上，然后将配好定长的主筋平直的摆放在焊接支承架上。2.3.5先将主筋按设计要求套入加劲箍筋内，然后固定其它主筋，保持与加劲箍筋垂直，进行点焊。2.3.6加劲箍筋与主筋焊好后，将绕筋按规定间距绕于其上，梅花点焊固定。2.3.7焊接限位筋以确保主筋保护层厚度50mm，每隔3-4m一层，在钢筋笼同一截面的圆周上对称分布3个。西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案2.3.1将制作好的钢筋笼稳固放置在平整的地面上，防止变形。2.3.2钢筋的分布，焊条选用，箍圈焊接搭接长度等，均应符合设计图纸及规范要求。使用E43焊条，环形加劲箍平面必须与笼子长度方向垂直，与纵向筋应双面焊接，螺旋筋与主筋梅花型点焊。2.3.3用于钢筋笼制作的支架及钢筋笼堆放的场地，必须固定摆放水平。2.3.4现场钢筋笼制作完成后，堆放时最高只能堆放三层。2.3.5钢筋笼制作完后，由制作组指定专人进行自检并填写自检记录，由工地质检员进行检验，并会同甲方或监理验收合格签字后，钢筋笼方可使用。2.3.6钢筋笼骨架焊接，要求无开漏焊。并还应注意时，钢筋截面积不变及无损伤。2.3.7检验方法：观察并用小榔头敲打。2.3.8钢筋搭接长度：主筋单面搭接焊10d、加劲箍单面搭接焊10d、焊缝厚度0.3d、焊缝宽度0.7d。2.1钢筋笼安放2.4.1钢筋笼安放采用三角灌井架下放钢筋笼。2.4.2钢筋笼安放需水准仪测量标高，按设计要标高安放。2.2施工质量2.5.1检验钢筋的种类、钢号及尺寸规格是否符合设计要求。2.5.2钢筋应妥善保管、防止锈蚀。2.5.3每种型号、种类、规格的钢材须有合格证明材料或证明书。2.5.4对钢筋及接头进行抽查试验。2.5.5钢筋制作时，从任一接头中心至1.3La(La=35d)的区段内，有接头的受力钢筋截面面积不大于受力钢筋总截面面积的50%，焊条采用E50。2.5.6随时检查制作现场情况，把好各关的质量检查、复查、自检工作。2.3商品砼要求2.6.1商品砼由商砼厂家提供，我方做好监督、抽查工作。提前通知厂家做好砼的试配工作，并将试配资料提交甲方或监理。2.6.2厂家提供砼原骨料的试验，包括：比重、吸水率、筛分、冲洗、容量、杂质、外掺剂的质量证明书。2.6.3厂家应提供水泥标号的复检报告以及外掺剂含量的效果检测报告。（缓凝剂）2.6.4要求商品砼进入现场坍落度18-22CM。水泥采用P32.5普通硅酸盐水泥。石子采用20-40mm，含泥量小于1%，并应满足压碎检测指标。砂选用中砂，含泥量小于3%。西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案2.6.1砼送到场后检查坍落度：若小于18cm则按配制水灰比例添加水泥浆，不能大于23cm，每罐砼做一次坍落度，并记录。2.6.2桩开灌前需有3/5桩体砼在现场等待，且前后时间不超过2小时。2.6.3商品砼量按要求最后一车调整，以使用方口头通知为准。2.6.4到场的运送车须有交货单，经检查方量，准确后签字为准。2.6.5派专人去厂家搅拌站监督质量，并对计量装置不定期检查。1．水下砼灌注3.1导管3.1.1导管采用无缝钢管制作，内径φ230，备有5m、2.5m、1m导管若干，能够组装任意长度。3.1.2导管使用前应检查螺纹、接头卡孔、内壁光滑性、不漏不裂及导管支架支承点的限位钢筋情况，购置相应的“○”型密封圈。3.1.3导管使用前先检查其直线度以及密封性能。3.1.4导管拆装要熟练、快速，并且要及时取放和检查密封圈。3.1.5导管提升采用专用钢制提篮进行。3.1.6井门采用焊接型钢结构，支托位置在导管上部5-10cm处。3.1.7下放导管须垂直、居中下放。3.2漏斗及储料斗（同用一个）为保证隔水塞系绳被剪断后，有足够的砼落入导管，并在球塞被压出导管后，导管被埋入砼的深度不少于1.0m,漏斗的容积应在1.2m3以上。3.3隔水塞3.3.1隔水塞采用2：1砂与水泥干拌纤维带包裹成形，并用铁丝周边缠绕。直径与导管内径偏差-2mm。3.3.2隔水砂球宜置于水上0.5m处。3.3.3在料斗上口设立横杆，将球塞用铁丝捆绑在横杆上，横杆用脚手管制作，铁丝采用双道8＃铁丝。3.4水下砼灌注要求3.4.1水下砼灌注采用三角灌井架配合提升导管3.4.2导管下部应离开孔底300mm-500mm。3.4.3导管全部入孔后，计算导管总长和导管底部位置，并填写有关表格。3.4.4砼初存量满足后，剪断隔水塞铁丝。西安山秦工程建设有限公司22 西控公司18街坊棚户区改造项目6号楼桩基工程专项施工方案3.4.1前批砼灌注正常后，应紧凑地、连续不断地进行，严禁中途停止，灌注过程中，应经常用测绳探测砼面上升高度，指导导管提升拆卸长度，并保证导管的要求埋深。3.4.2导管提升时吊点应垂直居中，严禁斜提导管。3.4.3节间导管拆卸要快，时间不超过3分钟，拆下导管应立即洗刷干净。3.4.4灌注开始时，应加大提升导管频率，控制钢筋埋入砼高度，以防钢筋笼抬提。3.4.5为了保证桩头质量、拆卸最后一次导管后，应保证导管内的砼高度以及导管长度，以保证埋管深度和预留高度（导管内砼不小于3-5m），最终使桩头砼密实。3.4.6测量孔内砼面高度时须测试二点，对称分布，取最低值为砼面高度。3.4.7在砼灌注中，孔内泥浆受排挤，不断溢出，要提前疏通渠道，若满足不了则考虑用泥浆泵辅助抽出。3.1水下砼灌注目标要求3.5.1孔内砼面高度0-17m之间，导管埋深高度2m
