桩基工程冬季施工方案

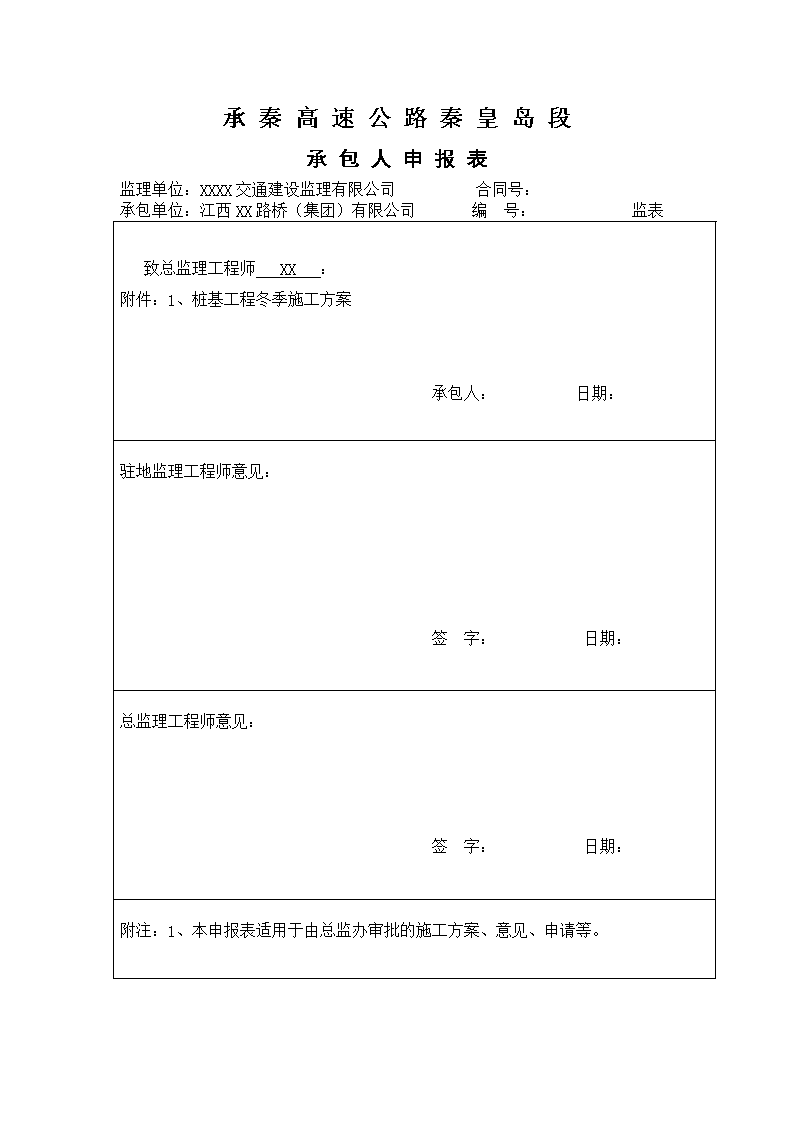

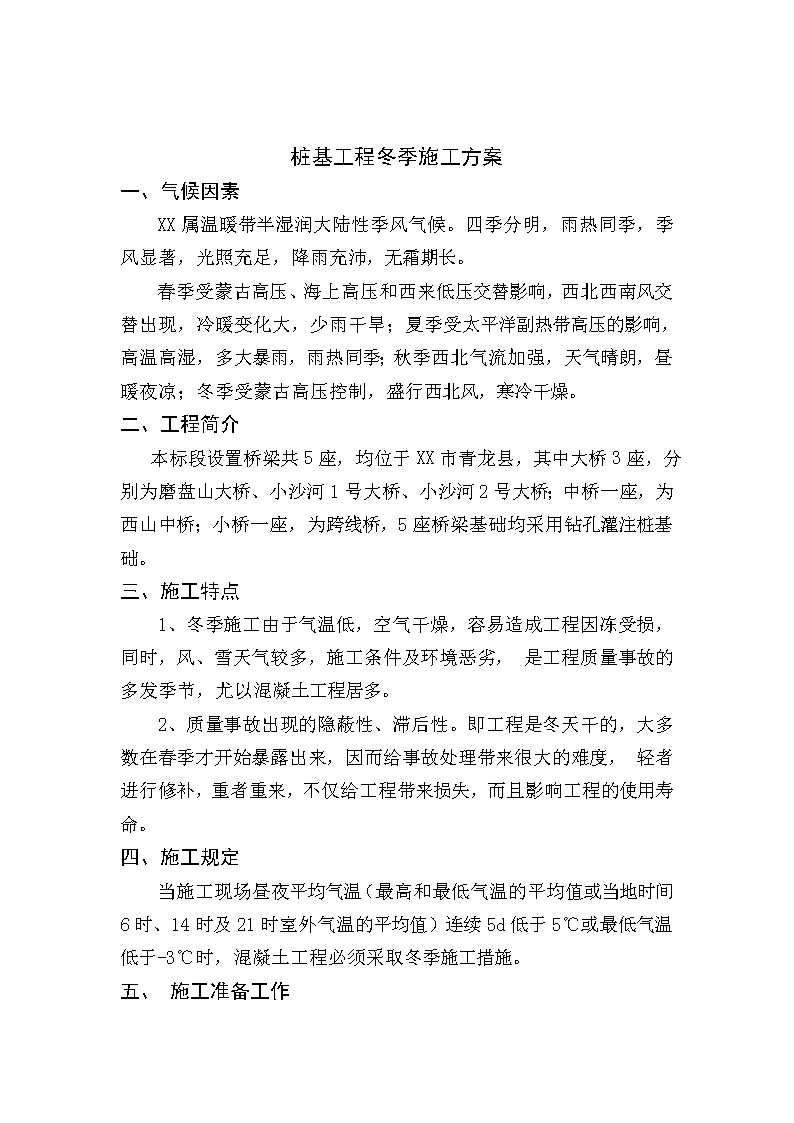

'承秦高速公路秦皇岛段承包人申报表监理单位：XXXX交通建设监理有限公司合同号：承包单位：江西XX路桥（集团）有限公司编号：监表致总监理工程师XX：附件：1、桩基工程冬季施工方案承包人：日期：驻地监理工程师意见：签字：日期：总监理工程师意见：签字：日期：附注：1、本申报表适用于由总监办审批的施工方案、意见、申请等。 承秦高速公路XX段X合同项目经理部桩基工程冬季施工方案XXXX路桥（集团）有限公司20XX年X月X日 桩基工程冬季施工方案一、气候因素XX属温暖带半湿润大陆性季风气候。四季分明，雨热同季，季风显著，光照充足，降雨充沛，无霜期长。春季受蒙古高压、海上高压和西来低压交替影响，西北西南风交替出现，冷暖变化大，少雨干旱；夏季受太平洋副热带高压的影响，高温高湿，多大暴雨，雨热同季；秋季西北气流加强，天气晴朗，昼暖夜凉；冬季受蒙古高压控制，盛行西北风，寒冷干燥。二、工程简介本标段设置桥梁共5座，均位于XX市青龙县，其中大桥3座，分别为磨盘山大桥、小沙河1号大桥、小沙河2号大桥；中桥一座，为西山中桥；小桥一座，为跨线桥，5座桥梁基础均采用钻孔灌注桩基础。三、施工特点　　1、冬季施工由于气温低，空气干燥，容易造成工程因冻受损，同时，风、雪天气较多，施工条件及环境恶劣，是工程质量事故的多发季节，尤以混凝土工程居多。　　2、质量事故出现的隐蔽性、滞后性。即工程是冬天干的，大多数在春季才开始暴露出来，因而给事故处理带来很大的难度，轻者进行修补，重者重来，不仅给工程带来损失，而且影响工程的使用寿命。四、施工规定　　当施工现场昼夜平均气温（最高和最低气温的平均值或当地时间6时、14时及21时室外气温的平均值）连续5d低于5℃或最低气温低于-3℃时，混凝土工程必须采取冬季施工措施。五、施工准备工作 5.1前期准备工作1、冬季施工前与当地气象管理部门取得联系，及时掌握天气预报的气象变化趋势及动态，以利于安排施工，做好预防准备工作。2、根据本工程情况，确定冬季施工需要采取防护的具体工程项目和工作内容，制订相应的冬季施工防护措施。3、施工机械加强冬季保养，对加水、加油、润滑部件勤检查，勤更换，防止冻裂设备。4、检查职工宿舍及仓库是否达到过冬条件，及时按照冬季施工保护措施，职工宿舍坚决杜绝使用煤炉取火，防止发生煤气中毒事件。5、在进入冬季前施工现场提前做好防寒保暖工作，对施工便道、脚手架和作业场所采取防滑措施。5.2冬期施工技术准备原则：1、确保工程质量。2、冬期施工过程中，做到安全生产；工程项目的施工要连续进行。3、制定冬期施工方案（措施）要因时因地因工程制宜，既要求技术上可靠，同时要求经济上合理。4、应考虑所需的热源和材料有可靠的来源，减少能源消耗。5、力求施工点少，施工速度快，缩短工期。6、必须制定行之有效的冬期施工管理措施。5.3冬期施工生产准备工作1、施工场地的准备工作： （1)排除现场积水、对施工现场进行必要的修整，做好排水措施，防止现场施工用水造成场地结冰现象。（2)施工场地积雪清扫后，不应堆放在机电设备、构件堆放场地附近。（3)保证消防道路的畅通。2、保温材料的准备(1)保温材料数量及计划序号材料名称单位数量规格进场时间备注1蒸汽锅炉个12蒸发量2吨/小时，蒸汽压力0.4Mpa2010.11加温2汽节门个140D=6分2010.11控温31寸胶管根60L=20m2010.11水管4铁管米2000D=6分2010.11导热5苫布块3408m×8m2010.11挡风6燃煤吨90标准燃煤2010.11燃料7主蒸汽管米500D=100mm2010.11导热8草帘子平米6001.0m×2.0m　2010.11保温9再生塑料布平米100000.2mm厚2010.11覆盖保温10岩棉被平米40001.0m×2.0m　2010.11覆盖保温11温度计个50-20~100℃2010.11测温12电暖气个302000瓦2010.11加温13钢管米6000￠48×32010.11暖棚支搭14花管米500直径10厘米2010.11加温(2)保温材料的选择冬季施工所用的保温材料要求其保温性能好、价格便宜、就地取材。有的要求具有良好的防火性能。常用保温材料，根据其使用部位大致分为： ①、模板的保温：使用质轻、防火、保温性能好的聚苯乙烯泡沫板、岩棉等。②、混凝土表面覆盖保温：选用隔气性能好的塑料薄膜、保温性能好的草垫。③、基槽、基坑的保温：选用价格便宜的保温材料如草帘子等。④、风挡、暖棚保温：选用苫布。3、热源设备的准备(1)锅炉、管道的安装、保温、试烧。(2)施工现场的原材料加热设施，如热水炉、热水罐沙子坑等。(3)生活用的锅炉或暖气管道、暖气片的安装。4、各期施工仪器仪表准备大气温度测试：木制百页箱、最高最低温度计。外加剂浓度测量：棒形温度计、电子感应仪等。室内测温：干湿温度计。各种测温：表格及文具。六、施工措施　　6.1钢筋负温焊接1、冬季施工最重要的是钢筋焊接，焊接质量的好坏直接关系到工程结构的安全。冬期进行钢筋焊接影响因素较多。钢筋焊接前必须根据当地施工条件、气温状况进行试焊。试焊时先根据气温状况调整焊接参数及焊接气。焊接参数和气确定后再进行试焊，试焊的焊件送试验室试验，合格后再进行批量焊接。 在钢筋工程焊接施工中，当环境温度低于－5℃的条件下进行钢筋焊接时为钢筋负温焊接，从事钢筋焊接生产的焊工必须持有钢筋焊工考试合格证。应制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电及火灾等事故。钢筋焊接前，必须根据施工条件进行试焊，合格后方可施焊：焊工应对施焊后的全部接头的外观质量进行自检，并剔除不合格接头。负温焊接时应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过四级时，应采取挡风措施。焊后未冷却的接头应避免碰到冰雪。当环境温度低于－20℃时，不得进行施焊。2、焊条式焊剂的质量控制：焊剂或焊条在冬期运输、保存过程中极易受潮，使用受潮的焊剂或焊条会造成焊接熔池中混入气体，保留在焊肉中造成气孔影响焊接接头质量。在使用焊条或焊剂时，按要求对焊剂进行烘焙，干燥后使用。3、对钢筋质量检查必须符合下列要求：接头处不得有横向裂纹；与钢筋接触处的钢筋表面，对于Ⅱ级钢筋，均不得有烧伤；不得在钢筋接头处进行弯折；接头处的钢筋轴线偏移，不得大于0.1倍直径，同时不得大于2cm；当有一个接头不符合要求时，应对全部接头进行检查，剔出不合格品。4、注意事项⑴、在对焊机的电源开关内装设电压表，以便观察电压波动情况。焊接时，如电压下降大于5％，应适当提高变压器级数；如电压下 降到8％时，停止焊接。⑵、焊接前，必须清除钢筋焊接部位与钢筋接触部位的铁锈、污物等；钢筋端部的扭曲、弯折应予以矫直或切除。⑶、焊接操作过程的各个环节应密切配合，以保证焊接质量，若出现异常现象或焊接缺陷时，及时清除。⑷、钢筋焊接完毕之后严禁将接头立即与冰雪接触。6.2桩头保温措施桩基施工时，加强桩头砼高度控制，及时抽干桩头存水，并采取覆盖草帘子或土等措施避免桩头砼受冻，土层厚度至少一米。6.3模板工程1、按照施工组织设计安排，挖井基础采用组合钢模板，在拼装前清除冻块冰渣、积雪。2、模板脱模剂，应采用化学脱模剂，严禁使用水质脱模剂和油质脱模剂。3、砼灌注前，对模板进行加热，使模板温度不低于5℃。6.4混凝土工程　1、配合比设计及选定　　混凝土的配合比设计按现行行业标准《普通混凝土配合比设计》(JGJ55-2000)进行，并遵照《公路水泥混凝土路面施工技术规范》（JTGF034-2003）及设计文件中的有关规定。在进行配合比设计前须收集以下资料：混凝土结构形式，结构所处环境情况，设计要求（强度等级、抗渗标号），施工方案、工艺，原材料品质，混凝土从浇筑之日起若干天（当使用普通水泥时为3天）内的日平均气温。 　　将试拌、调整好的三个混凝土配合比分别制作抗压强度试件，经标养28天试压后，选取符合试配强度的配合比。　　2、水泥　　水泥选用普通硅酸盐PO42.5水泥。　　3、粗、细骨料　　混凝土所用粗、细骨料符合《公路水泥混凝土路面施工技术规范》（JTGF034-2003）。骨料温度保证在0℃以上，且不带冰雪，不得结块。　　4、拌合水　　拌制混凝土用水，符合现行行业标准《混凝土拌合用水标准》（JGJ63-89）。采用锅炉对水进行加热，温度控制在50℃～80℃之间。　　为了减少冻害，应将配合比中的用水量降低至最低限度，办法是：控制塌落度，加入减水剂，优先选用高效减水剂。　　5、混凝土拌和及运输　　拌合站暖棚内升火炉保温，保证棚内室温不低于10℃，迎风面采取防风措施。混凝土拌和时，各项材料的温度应满足混凝土拌合所需的温度，为满足拌和温度，材料可分别加热。材料加热以满足混凝土灌注初温为前提，以热工计算来确定加热的材料及其温度。　　混凝土原材料加热首先考虑水，然后是砂石骨料，水泥只保温，不加热。拌制混凝土前，用热水洗刷拌和机鼓筒。拌制混凝土时，砂石骨料的温度保持在0℃以上，拌和用水温度不低于5℃。必要时，先将拌和用水加热，当加热水不能满足拌和温度时，可再将骨料均匀加热。砂石骨料的加热温度控制在50℃以内，水的加热温度控制80℃以内。加热后的水和砂石先拌均匀，再加水泥，以免水泥与热水直接接触。拌和时间较常温施工延长50%左右。混凝土卸出拌和机时的最高允许温度为35℃。 　　混凝土采用罐车运输，多装快运，少停留，少倒运，混凝土罐采用特制材料包裹保温。罐车进出洞口时，安排专人开启保温门帘，尽量减少门帘开启时间，避免冷空气进入洞内。　　6、混凝土浇注(1)一般要求混凝土浇筑时要保证砼的均匀性和密实性，要保证结构的整体性，尺寸准确，钢筋、预埋件位置，拆模后砼表面平整、光洁。在浇筑前，应清除模板和钢筋上的冰雪和污垢。浇筑时，拌合物由拌板、料斗、漏斗或各类使用工具在浇筑砼时容易与容器冻结，故在浇筑前应采取防风、冻结保护措施，一旦发现砼遭冻必须作出退场处理。施工缝的位置宜留在结构剪力较小，且便于施工的部位，在施工缝处接着浇筑砼时，应先除掉水泥薄膜和松动石子，湿润冲洗干净，并使接缝处原混凝土的温度高于2℃，然后铺抹水泥浆或与砼砂浆成分相同的砂浆一层，待已浇筑的砼强度高于1.2Mpa时，允许继续浇筑。(2)砼浇筑模板支搭完毕后及时进行混凝土浇筑，浇筑前再次检查模板的尺寸，防止模板由于冻胀而产生结构尺寸变化。砼拌和物入模浇筑，必须经过振捣，使其内部密实，并能充分填满模板各个角落，制成符合设计要求的构件。冬期振捣砼采用机械振捣，振捣要快速，浇筑前应做好必要的准备工作，如模板、钢筋和预埋件检查、清除冰雪冻块、浇筑时所用脚手架、马道的搭设和防滑措施检查、振捣机械和工具的准备等。 在进行砼浇筑时必须四周对称浇筑，防止由一端向另一端推移浇筑时造成模板受力不均匀产生倾斜给施工带来难度,浇筑必须连续及高效地进行，争取在较短的时间内完成。混凝土入场温度不低于10℃，入模温度不低于5℃。混凝土浇筑时，在已硬化的混凝土上浇筑混凝土时，硬化接合面有5℃以上的温度。持续浇完成后，采取苫布覆盖措施使结合面保持正温，直至新浇筑砼达到规定的抗冻强度。　7、混凝土保温、养护与拆模⑴、保温材料不宜直接覆盖在刚浇筑完毕的混凝土层上，可先覆盖塑料薄膜，上部再覆草袋，麻袋等保温材料。保温材料的铺设厚度为：一般情况下0℃以上铺一层；0℃以下铺二层或三层；大体积混凝土浇筑及二次抹面压实后应立即覆盖保温，其保温层厚度，材质应根据计算确定。⑵、混凝土采取掺加防冻剂的措施防止由于温度过低造成施工困难，初期养护温度不低于防冻剂的规定温度，当养护温度降到防冻剂规定温度以下时混凝土的强度不低于3.5MPa。⑶、混凝土拆模①、砼模板拆除的时间，应按结构特点、自然气温和砼所达到的强度来确定，一般以缓拆为宜。②、拆除模板，砼强度必须满足抗冻要求，同时要求达到设计强度40％以上。③、冬期拆除模板时，砼表面温度和自然气温之差不应超过 20℃。④、在拆除模板过程中，如发现砼有冻害现象，应暂停拆卸，经处理后方可继续拆卸。⑤、拆除模板后的砼养护方式，与未拆模板前的养护方式相同。结构砼达到规定强度后才允许承受荷载。施工中不得超载使用，严禁在其上堆放过量的建筑材料或机具。8、温度检测及监控气温、原材料和砼温度的测量工作应按如下规定执行：⑴、气温的测量，每昼夜8、12、14、20点共测4次。⑵、对拌和材料和防冻剂温度的测量，每工作班不少于3次。⑶、对出搅拌机的时砼拌和物的温度，至少每2h测量一次。⑷、对灌筑前和振捣完毕的温度，至少每2h测量一次。⑸、对养护期间砼温度的测量：在终凝前，前三天每2h测一次，以后每昼夜进行2次测温。⑹、在超过养护期后，砼温度可以在气温发生大变化时抽测。⑺、为了测量砼内部的温度，应在浇灌砼时预埋一些一端封的闭温管，并立即加以覆盖，以免受外界气温影响，温度计在管中停留5分钟，然后取出，迅速记下温度。⑻、测温孔应设在砼温度较低和有代表性的地方。⑼、 所有测温孔应编号，应绘制测温孔布置图。测温人员应同时检查覆盖保温情况，并了解结构的灌筑日期、养护期限，以及砼的允许最低温度。如发现问题，应立即通知有关人员，以便及时采取措施，加强保温或局部进行短时加热。9、混凝土试件和强度检验在进行砼浇筑过程中，必须由项目部试验室人员对商品砼预留试块，在进行试块制作过程中必须严格按照规范进行，同时要注意保温防冻，通过检测砼试块3d、7d强度来推算施工现场砼强度。6.5灌注桩冬季施工措施：冬季进行灌注桩施工主要是保证商品砼不受冻，能够顺利灌注，一般情况下不需要养护，如果桩头位于冰冻范围内时，需要对桩头进行覆盖保温养护，我分部采取的主要措施是在桩头覆盖双层草垫或棉被等进行保温。灌注桩砼在拌制过程中要严格按照混凝土冬季施工措施来控制，但是灌注桩所采用的砼中不得掺防冻剂和抗冻剂。灌注时砼温度不得低于5℃，如果商品砼温度过低或出现冻结现象，坚决作出退场处理，不得在本工程中使用。砼运输过程中要采取保温措施，以最快的速度运至施工现场，尽量减少砼在运输过程中混凝土热量散失、表层冻结、混凝土离析、水泥砂浆流失、坍落度发生变化等现象。七、原材料的供应及保温1、进场砂石料经过检验合格后进行现场覆盖管理，不得露天堆放砂石料，砂石料进场前尽量保持干燥，保证砂石料不会冰冻结块及带有雪块。 2、水泥储存在水泥库内，严禁采用直接加热的方式提高胶凝材料的温度。3、水箱采用煤炭火炉直接加热，搅拌系统的供水系统均进行保温防冻处理。八、机械设备冬季防寒、防冻、防火、防滑工作措施1、在进入冬季前对所有机械设备做全面的维修和保养，作好油水管理工作，结合机械设备的换季保养，及时更换相应牌号的润滑油；对使用防冻液的机械设备确保防冻液符合当地防冻要求；未使用防冻液的机械设备要采取相应的防冻措施（采取停机后排放冷却水或进入暖棚车间内）。2、各种车辆使用的燃油，要根据环境气温选择相应的型号，冷车起步时，要先低速运行一段路程后再逐步提高车速。3、冬季车辆启动发动机前，严禁用明火对既有燃油系统进行预热，以防止发生火灾。4、冰雪天行车，汽车要设置防滑链；司机在出车前检查确认车辆的制动装置是否达到良好状态，不满足要求时不得出车，遇有六级以上大风、大雪大雾不良气候时停止运行。5、严格执行定机定人制度，机械保管人员要坚守岗位，看管好设备，并作好相应的记录。严格执行派车单作业票制度。九、组织机构 承秦高速公路XX段第X合同段领导小组副组长：路基专职安全员副组长：常务副组长：桥梁专职安全员隧道专职安全员副组长：工程部质检部合同部试验室财务部综合办物资部组长：副组长：专职安全工程师：安全部协调部十、质量保证措施 　　1、落实施工过程各环节的防寒保温措施，严格温度监测制度，认真落实质量责任制。　　2、准备充足的防寒保温物资设备，供暖用设备要有足够大的功率，要有备用的能源和电源。　　3、加强施工设备的维护保养，确保施工各环节顺利进行。施工前对搅拌设备、运输罐车、混凝土泵及管道用热水或蒸汽进行预热，施工完毕后，进行认真清洗并将余水排放干净。　　4、经常检查暖棚的密封情况，检查供暖设备的完好情况，检查施工设备的防寒保温情况，发现问题及时处理。　　5、混凝土中不得加入易引起钢筋锈蚀的氯盐外加剂，防止因钢筋锈蚀致使混凝土主筋和箍筋方向产生裂纹。　　6、加强混凝土养护工作，保证混凝土养护环境足够的湿度，保持混凝土表面湿润，防止混凝土失水过快引起混凝土表面裂纹。　　7、严格控制混凝土水灰比，掺入减水剂、引气剂等外加剂，加强振捣，提高混凝土结构的致密性，控制养护过程中混凝土结构内外温差（小于20℃），防止水分转移造成混凝土结构疏散。　　8、采取控制外加剂的掺量、外加剂充分溶解后与混凝土料搅拌均匀、加强混凝土养护等措施，防止外加剂渗透到混凝土表面形成泛霜。　　9、开春后，随着气温的回升，根据工地气温监测情况，必须达到连续七昼夜最低气温超过0℃时，方可解除冬季施工措施。十一、安全保证措施1、冬期施工安全教育⑴、须对全体职工定期进行技术安全教育。结合工程任务在冬施前做好安全技术交底。配备好安全防护用品。⑵、 对工人必须进行安全教育和操作规程的教育：对变换工种及临时参加生产劳动的人员，也要进行安全教育和安全交底。⑶、特殊工种（包括：电气、架子、起重、锅炉、焊接、机械、车辆等工种）须经有关部门专业培训，考核发证后方可操作。每年进行一次复审。⑷、采用新设备、新机具。新工艺应对操作人员进行机械性能、操作方法等安全技术交底。⑸、所有工程的施工组织设计和施工方案都必须有安全技术措施。槽坑、支模、架子等工程均编制单项技术安全方案，并详细交底，否则不许施工。2、现场安全管理⑴、现场内的各种材料、砼构件、乙炔瓶、氧气等存放场地和乙炔集中站都要符合安全要求，并加强管理、⑵、冬期坑槽施工，在方案中应根据土质情况和工程特点制定边坡防护措施：施工中和化冻后要检查边坡稳定，出现裂缝、土质疏松或护坡桩变形等情况要及时采取措施。⑶、高耸的吊车、升降机和脚手架必须设置避风雪装置，并防止其基础下沉。⑷、现场所有机械棚要搭设严密，防止漏雨；机电设备要采取防水、防淹措施；漏电保护装置应灵敏有效，定期检查线路的绝缘情况。⑸、电焊机、配电箱等机电设施要有防水措施。⑹、施工现场的机电设备做好零线及漏电断电保护装置。施工临电所用电缆和电线要架空敷设，其绝缘保护层经常检查是否破损漏电。⑺、在潮湿和腐蚀介质场所要采用防溅型漏电保护器。 ⑻、施工马道加设防滑条，防滑条间距不超过30cm。⑼、雨、雪后要对电器设施进行检查，防止触电事故的发生。⑽、雨、雪天禁止电焊，电焊机等机电设施，有防淋措施。3、冬期电气安全管理⑴、在冬期施工防案和施工组织时间中，现场应设电工负责安装、维护和管理用电设备，严禁非电工人员随意拆改。⑵、施工现场严禁使用裸线。电线铺设要防砸、防碾压，防止电线冻结在冰雪之中。大风雪后，应对供电线路进行检查，保证用电安全。'
