挡土墙施工方案2

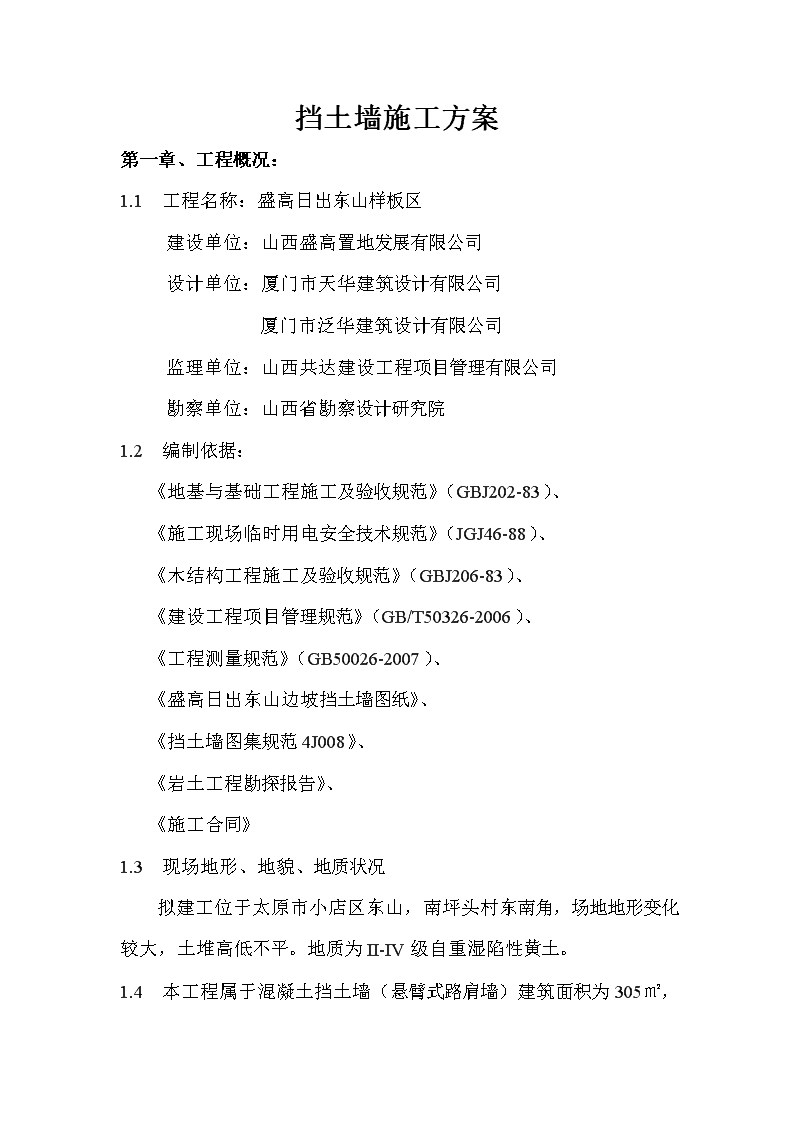

'挡土墙施工方案第一章、工程概况：1.1工程名称：盛高日出东山样板区建设单位：山西盛高置地发展有限公司设计单位：厦门市天华建筑设计有限公司厦门市泛华建筑设计有限公司监理单位：山西共达建设工程项目管理有限公司勘察单位：山西省勘察设计研究院1.2编制依据：《地基与基础工程施工及验收规范》（GBJ202-83）、《施工现场临时用电安全技术规范》（JGJ46-88）、《木结构工程施工及验收规范》（GBJ206-83）、《建设工程项目管理规范》（GB/T50326-2006）、《工程测量规范》（GB50026-2007）、《盛高日出东山边坡挡土墙图纸》、《挡土墙图集规范4J008》、《岩土工程勘探报告》、《施工合同》1.3现场地形、地貌、地质状况拟建工位于太原市小店区东山，南坪头村东南角，场地地形变化较大，土堆高低不平。地质为II-IV级自重湿陷性黄土。1.4 本工程属于混凝土挡土墙（悬臂式路肩墙）建筑面积为305㎡，全长为132.6m，高度为4.2m—4.7m，上窄下宽，底部为倾斜式连体承台。1#,2#北面挡土墙（x=56688.399，y=25300.65至x=56698.240，y=25223.862）5#南面挡土墙（5#楼室外楼梯至x=56643.944，y=25197.881至6#楼西南角）地基采用振动压路机原土碾压，压实系数为0.96，本挡土墙土质不稳定，受雨水冲刷严重。1.5工程挡土墙特点：挡土墙内侧全部埋深，外侧做相应的斜坡，为防止挡土墙位移，悬浮，倾斜，挡土墙底部与中部均植筋与主楼或设置抗滑移梁相连，设置上下两道排水孔，每隔2米设置一道泄水孔，整个挡土墙大样见下图所示： 第二章：施工安排2.1施工部位及工期安排施工部位二期安排施工部位完成时间二期（天）基础2010.9.30—2010.10.1515墙体2010.9.30—2010.11.10412.2劳动组织劳动力准备一览表施工部位基础主体工程砼工1236电焊工13木工15130钢筋工1840第三章：施工准备3.1技术准备技术人员熟悉图纸及施工规范，掌握挡土墙的细部做法，做好技术交底，并把交底内容传达到班组，现场跟班检查，使之贯彻执行。 3.2材料准备材料进场计划随工程进度。3.3施工测量直接用全站仪进行平移，以确保与主接设计考虑的安全距离。3.4施工准备挡土墙开工前，测定挡墙中线，建立临时水准点，在挖槽见底：灌筑砼基础前，及时检测挡墙中心线及高程。3.5施工工艺：工艺流程：准备工作-测量放线-基槽开挖-浇筑砼基础-养护-墙身定位测量-墙身模板支撑-浇筑砼墙身-养护第四章主要施工方法及措施4.1钢筋工程：①钢筋采用HRB335，HPB235级钢筋，分布为Φ10钢筋，其余均为Φ12钢筋，拉筋为Φ8钢筋。②对每批进场材料严格验收，必须符合（GB1499）及（GB50204—2002）要求按规范取样送检，试验合格后方可使用。③技术员放样严格接受设计要求03G101，GB50204-2002规定执行，检单经审核无误后方可下料。4.2模板工程①全部采用硬质模板，支设时设置，Φ8@500的拉筋以固定模板，模板支设图见附图所示： ②模板选材要求：必须的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各项荷载，保证结构物各部形状和几何尺寸。采用大模板，以节约木材，提高模板的适应性和周转率，装拆容易，施工操作方便，保证安全。木模接缝根据实际分为平缝，搭接缝或企口缝，当采用平缝时，为防止漏浆，在楼缝处加钉绒布或钉木条；木模的转角处，为便于拆装可做成斜角，模板与脚手架二者不相联系，以免在脚手架上运存材料和工人操作时引起模板变形，侧模板的安装应考虑防止模板移位和突出，固定于模板上的预留孔洞尺寸，位置必须准确，并安装牢固，防止浇筑过程中砼的走动位移，模板安装完毕后，自行检查模板的牢固度，平整度，密缝度，脱模剂的均匀性、清洁度，待经过监理检验合格后，在浇筑砼，浇筑时须有专人护模，支模，发现模板有超过允许偏差变形值的可能时，必须及时纠正。③测量人员弹上控制线，用经纬仪控制墙板板面的垂直度，模板长后接缝宜采用错开布置，可增加模板的整体刚度。 ④模板安装前，应涤刷洗模剂，严禁在模板上涂刷变机油。⑤模板施工组装标准（mm）项目：允许偏差两块模板之间拼接缝深≤2.0相邻模板面对高低差≤2.0组装模板板面平面度≤2.0（用2m长平尺检查）组装模板板面长度尺寸≤长度和宽带的1／1000，最大±4.0组装模板两对角线长度差值≤对角线长度的1／1000，最大≤7.0⑥模板支架：模板支架立杆每板立杆底部放置底座或垫板。⑦脚手架必须设置纵横扫地杆，纵向扫地杆地杆采用直角扣件固定在距地面上及不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当产杆基础不在同一基础上时，必须将高处的纵向扫地杆向底处延长两跨与立杆固定，高低差不应大于1米。靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应该大于2米。如图所示： ⑧立杆必须用连接件与挡土墙可靠连接，立杆接长除顶层可采用搭接外，其余各层各步接头必须采用对接扣件连接，对接搭接应符合下列规定：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主接点的距离不宜大于步距的1/3.搭楼长度不应小于1m，应采用不少于2个旋转扣件固定端部扣件盖板的边缘至杆端距离不应小于100mm，支立杆竖直设置，2m高度的垂直允许偏差为15mm。⑨模板的拆除期限应根据结构物特点，模板部位和泥凝土所达到的强度来决定，墙面板和侧模板属非承重模板，应在混凝土强度能保证其表面及棱面不受损伤时才能拆除，一般应在混凝土抗压强度达到2.5MPa时方可拆除侧模板：a、制定拆模程序、拆模方法及安全措施。b、先拆侧模，在拆承重模板。c、组合大模板宜大板整体拆除 d、支模件和连接件应原拆缷。e、拆下的模板和配件应分类堆放整齐。4.3混凝土浇筑①a、采用了泵送砼，C30。b、混凝土配合比必须符合强度要求。c、混凝土要掏空密实，避免强振、复振，以防漏筋和出现蜂窝麻面。d、挡墙正面应刷养护剂，在潮湿气候条件下，空气相对湿变大于60%时，使用普通水泥时，湿润养护时间不少于7d。由于此挡土墙宽度大，高度高，一次性浇注不可能，为了保证质量及工程的顺利进行，必须采用砼分层浇筑的方法进行，我方结合现场实际情况，采用每2m进行分层浇筑。砼浇筑过程中设专人看模，并设专人清理模板上污染的颗粒。第五章安全保证措施①施工生产区域应实行封闭管理，作业人员应严格遵守劳动纪律，服从领导和安全检测人员的指挥，工作时思想集中，坚守岗位，未经许可不得从事工种以外的工作，严禁酒后上班。②进入施工现场必须按照作业要求正确穿戴个人防护用品，严禁赤脚或穿高跟鞋，硬底鞋，带钉易滑的鞋和拖鞋进入施工现场。③在施工现场走应注意安全，不得在边坡下方休息或停留。④ 临边、危险区域周围应设置围栏和安全警示牌，夜间设红灯示警，施工现场各种防护设施，警示标志未经施工负责人批准不得移动和拆卸。⑤对于边坡易分化破碎或不稳定的主体，应先收好施工安全防护，边开挖边支护，在有断层和裂缝发育等地质缺陷的部位，应在支护作业完成后才能进行下一步的施工。⑥为了确保施工期的安全施工，应进行安全检测，检测的部位包括临边或开口线上部岩体，通过人工巡视检查和对观测数据进行整理、分析，掌握边坡岩体内部作用力和外部变形情况，评估和判断高边坡的稳定状况。⑦边坡外部变形观测：在边坡重点部位，布置变形观测墩，施工期的变形观测应结合永久观测进行，通过大地测量法检测边坡变形情况，包括平面变形测量和高程度变形测量。⑧雨天应用柔条布遮盖边坡，防止雨水的浸入边坡引起坍塌。⑨为了确保该工程的如期完工，必须严格按照施工进度计划精心科学组织施工，按施工进度计划组织各种材料提前进场，避免停工待料。'
