挡土墙施工方案8679

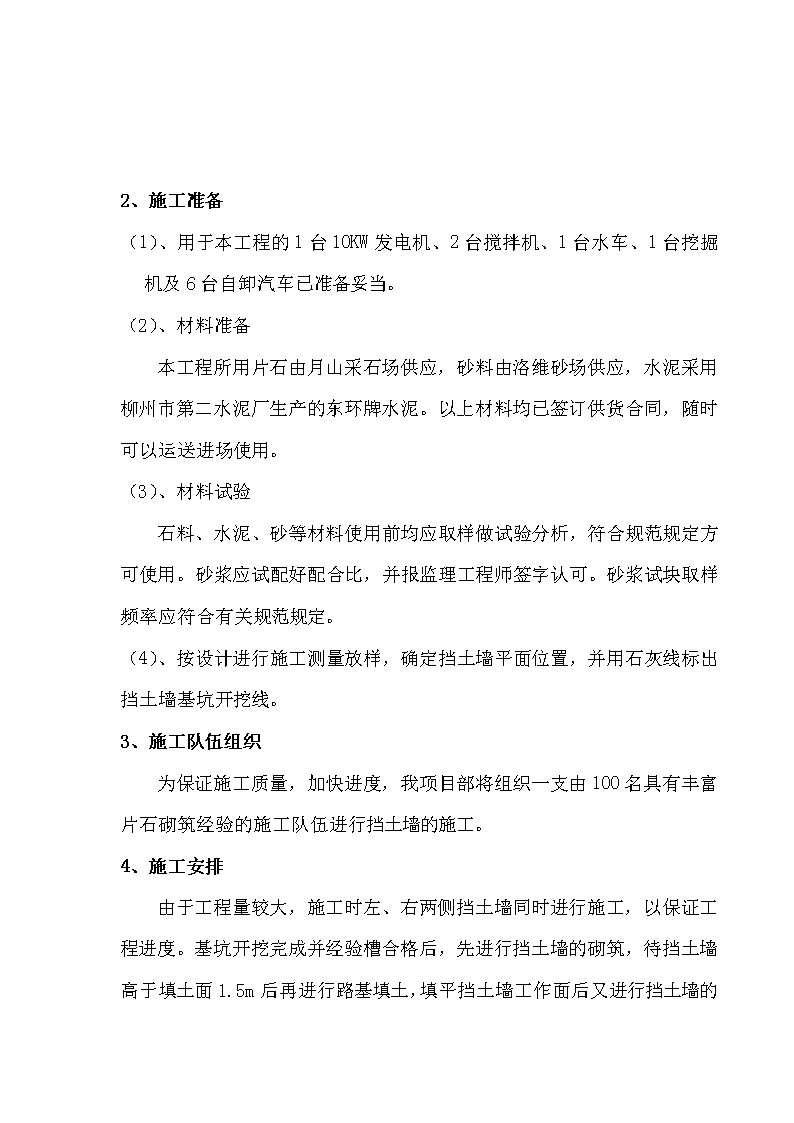

'挡土墙施工方案一、工程概况由于柳州市大桥至立冲沟三级公路设计标高调整，A号路设计标高也进行了相应的调整，路基填土高度大大增加。征地宽度已无法满足路基施工要求，必须增设挡土墙。北京市城市建设研究院于2003年12月完成了A号路K0+150~K0+380段的挡土墙设计。本次设计的挡土墙具体桩号为左侧K0+150~K0+350、右侧K0+150~K0+380。左侧挡土墙高度H为4~6m，宽度B为1.93~2.68m。右侧挡土墙高度H为4.5~10m，基础宽度B为2.34~4.46m。挡土墙的基础与墙身均采用M7.5水泥砂浆砌片石，用M10水泥砂浆外露石勾凸缝。墙顶抹面2cm，设置有M7.5浆砌砖护栏。挡土墙主要工程数量如下：1、挖基坑土方：3749m32、M7.5浆砌片石基础、墙身：5546.5m33、M10浆墙面勾凸缝：2427m2 一、施工部署1、挡土墙施工管理机构项目经理：曾绍信项目总工：曾兵安全员：曾兵试验室材料管理员：吕佳佳质检工程师：李军凤挡土墙施工主管：杨波施工队队长韦金龙施工队成员 2、施工准备（1）、用于本工程的1台10KW发电机、2台搅拌机、1台水车、1台挖掘机及6台自卸汽车已准备妥当。（2）、材料准备本工程所用片石由月山采石场供应，砂料由洛维砂场供应，水泥采用柳州市第二水泥厂生产的东环牌水泥。以上材料均已签订供货合同，随时可以运送进场使用。（3）、材料试验石料、水泥、砂等材料使用前均应取样做试验分析，符合规范规定方可使用。砂浆应试配好配合比，并报监理工程师签字认可。砂浆试块取样频率应符合有关规范规定。（4）、按设计进行施工测量放样，确定挡土墙平面位置，并用石灰线标出挡土墙基坑开挖线。3、施工队伍组织为保证施工质量，加快进度，我项目部将组织一支由100名具有丰富片石砌筑经验的施工队伍进行挡土墙的施工。4、施工安排由于工程量较大，施工时左、右两侧挡土墙同时进行施工，以保证工程进度。基坑开挖完成并经验槽合格后，先进行挡土墙的砌筑，待挡土墙高于填土面1. 5m后再进行路基填土，填平挡土墙工作面后又进行挡土墙的砌筑，如此反复交叉进行。5、施工平面布置本工程所用砂浆采用集中拌制，砂料堆场、水泥仓库及砂浆搅拌场设在路线起点右侧空地上。砂浆采用小型农用拖拉机运送至砌筑工作点。6、施工进度计划挡土墙的砌筑需与路基填土工作交叉进行，因此挡土墙工程的工期较长。计划安排工期为60天，自2003年12月25日至2004年3月3日，其中春节期间放假10天不计。一、施工方案施工工艺流程开挖基坑及验槽墙基砌筑墙身砌筑墙背回填1、基坑开挖基坑开挖采用挖掘机开挖，配合6台自卸汽车运土。挖出的土方可以用于路基填土。开挖坡度采用1:0.33，基底采用人工修整。基坑开挖至设计标高后，应检查基底土质情况，如发现与设计不相符，及时报请设计单位、地质勘探单位及监理工程师进行处理。基坑验槽应检查距路中尺寸、基底宽度、两墙趾之间的坡度是否符合设计要求。2、墙体片石砌筑施工方法：（1）、片石在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。（2）、片石应分层砌筑，大面朝下，以2~3层砌块组成一工作层，每一工作层的水平缝应大致找平。各工作层竖缝应相互错开，不得贯通。 （3）、挡土墙应按设计每10~15m分段砌筑，但两相邻工作段的砌筑差不宜超过1.2m；分段位置设在沉降缝或伸缩缝处，各段水平砌缝应一致。（4）、外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。砌缝宽度不应大于30mm。（5）、砌体里层应砌筑整齐，分层应与外圈一致。坐浆砌筑，石块之间必须填满砂浆，较大空隙可在砂浆中嵌入小石块。（6）、砌体外露面应进行勾凸缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。由于墙体较高，勾缝时应搭建脚手架，砌体隐蔽面砌缝可随砌随刮平，不另勾缝。（7）、较大的石块应使用于下层，安砌时应选取形状及尺寸较为合适的石块，尖锐突出部分就敲除。不得在石块下面用高于砂浆砌缝的小石片支垫。（8）、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。不准包心砌法，同一层石块应互相拉结。较大的空洞应先填满砂浆然后用小石块嵌入。（9）、砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。（10）、砌筑完成后应用清水养护三天以上。（11）、泄水管应有流水坡度，注意施工过程中不损坏不堵塞。（12）、砂浆制作必须按配合比严格计量。3、墙背回填 （1）、墙背回填应按路基填土要求进行分层夯实，采用电动打夯机打夯，每层松铺厚度不大于15cm。填料应选择透水性较好的土或砂性土。（2）、按设计要求做泄水孔盲沟，不得遗漏。（3）、完成沉降缝沥青麻丝灌缝后能才能回填。四、施工规范及质量评定标准1、浆砌片石挡墙施工严格按《公路桥涵施工技术规范》（JTJ041-2000）执行，验收和质量评定按《公路工程质量检验评定标准》（JTJ071-98）执行。2、按以上规范填写，收集各种必须的质量记录，形成完整的分项工程质量保证资料。五、质量保证体系质量保证体系见A号路工程《施工组织设计》。六、安全保证措施1、施工前对全部施工人员进行安全教育，并且每个月进行一次安全总结，及时解决出现的安全问题或安全隐患。2、建立项目以经理为核心，项目部专职安全员、各施工队队员担任兼职安全员的安全组织保证体系，层层落实安全责任。3、挖掘机开挖基坑时必须按1：0.33坡度放坡，并安排专人指挥。4、基坑边的土块、石块应及时清除，防止坠落伤人。基坑四周必须设置围栏，夜间要有警示灯。5、严禁片石直接从翻斗车倒入工作面。6、砂浆运输车只能将砂浆倒在溜槽口，用人工通过溜槽送到工作面。7、施工人员必须佩带安全帽。 8、施工过程中派专人巡查片石堆放情况及基坑边坡土质情况，防止片石滑落或边坡塌方伤人。9、施工用电全面落实“三相五线制”，严格执行一机一箱一闸一漏的规定。10、搅拌机操作手实行持证上岗。11、施工现场设置围栏、警示牌。'
