锚杆挡土墙施工方案.doc

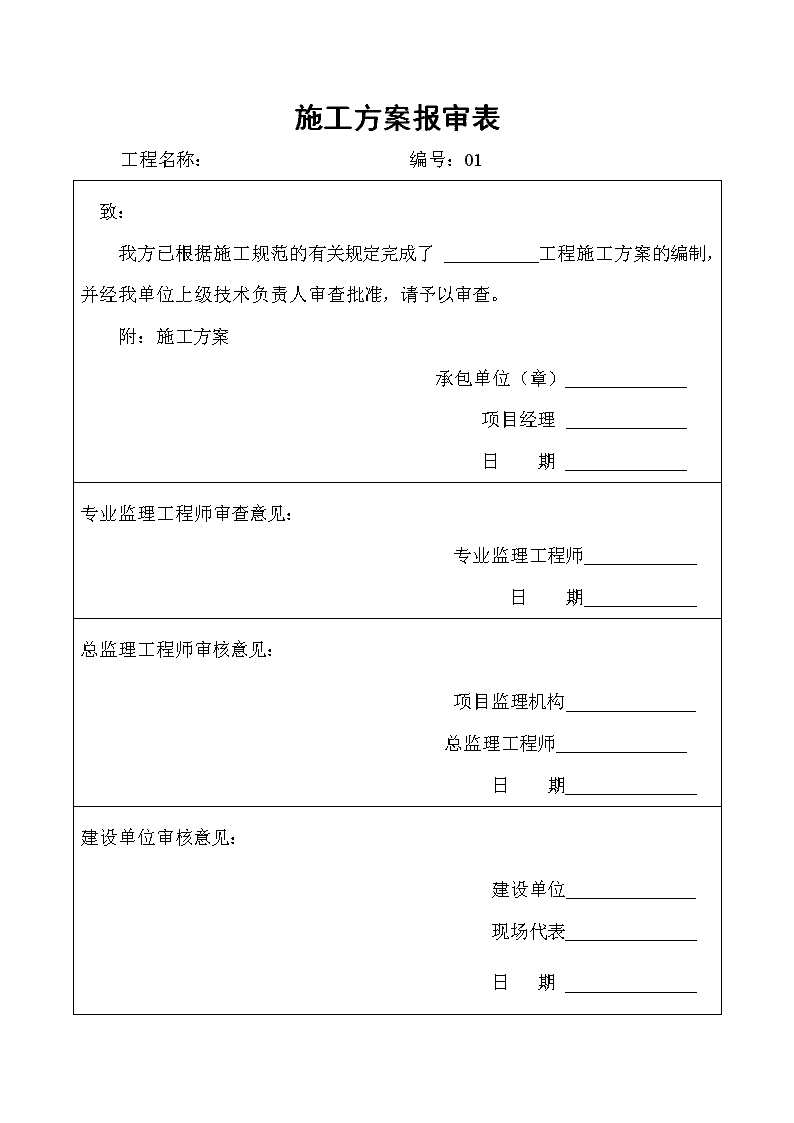

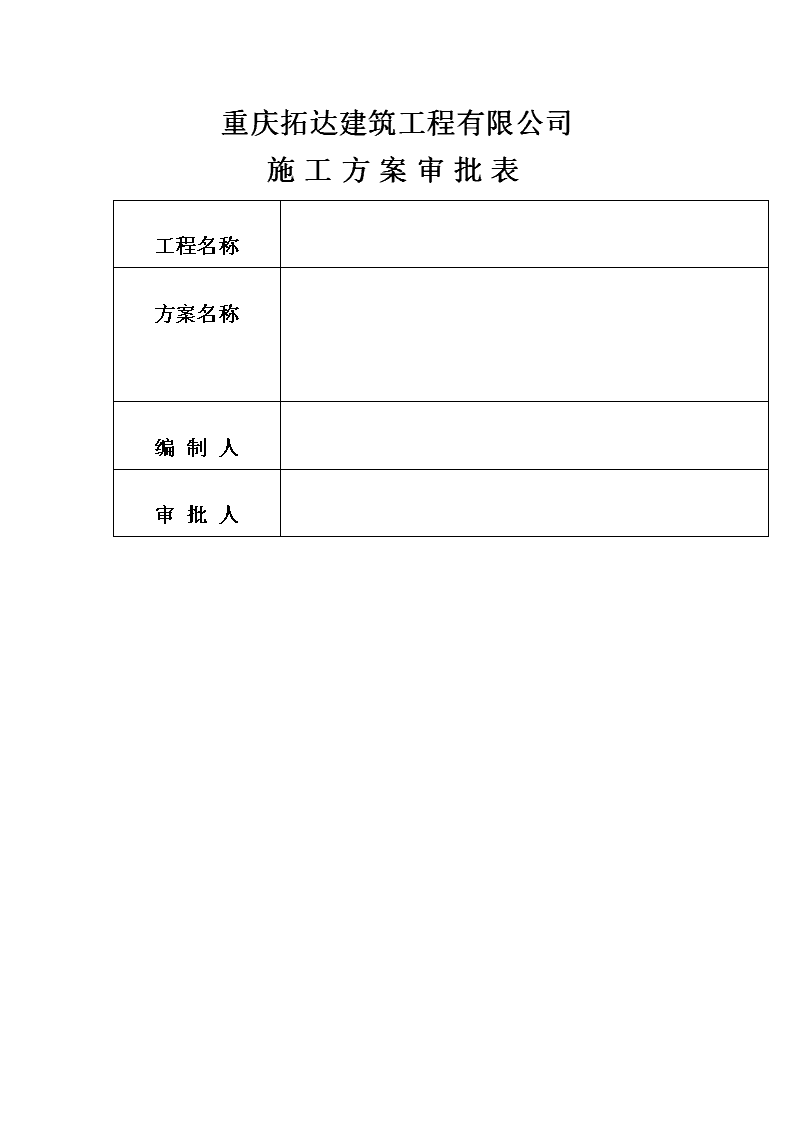

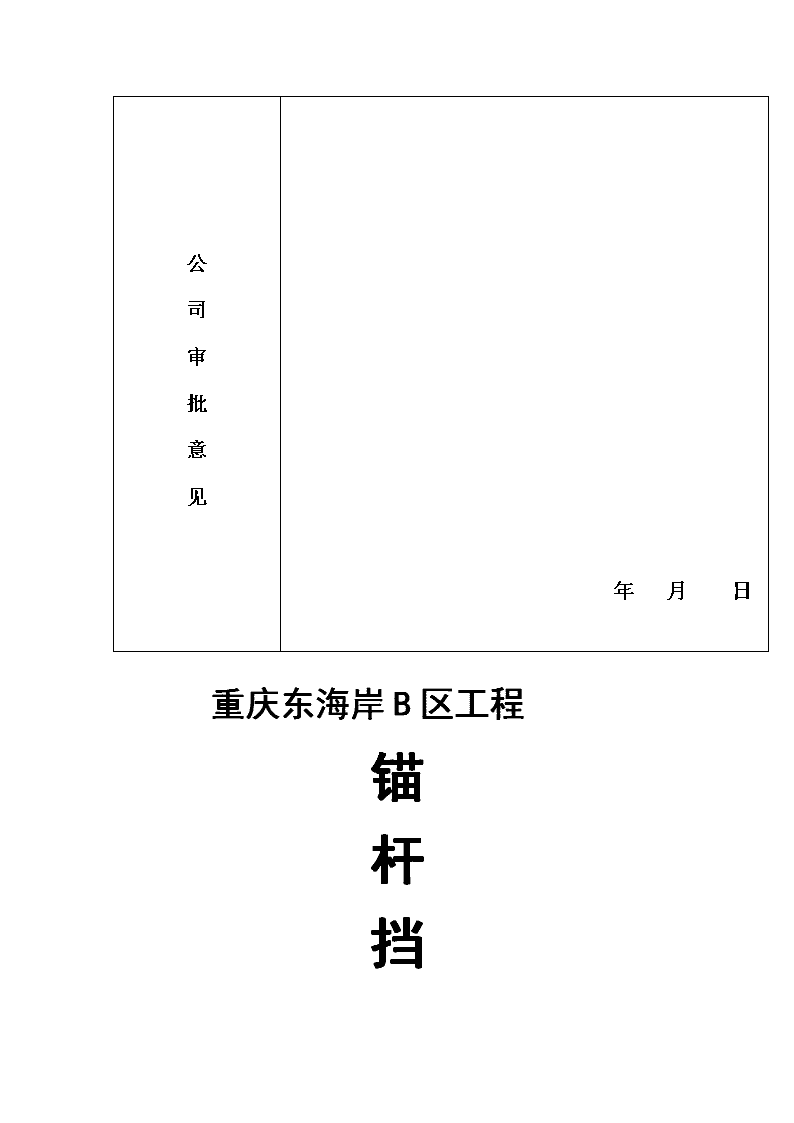

'施工方案报审表工程名称：编号：01致：我方已根据施工规范的有关规定完成了工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期建设单位审核意见：建设单位现场代表日期 重庆拓达建筑工程有限公司施工方案审批表工程名称方案名称编制人审批人 公司审批意见年月日重庆东海岸B区工程锚杆挡 土墙施工方案重庆拓达建筑工程有限公司目录1.编制依据2.工程概况3.施工顺序3.1定位放线3.2钢管架搭设3.3土石方清挖 3.4锚杆挡墙施工4.材料质量要求5安全安全6.变形观测7环境保护附图1.编制依据1.1、十八冶勘察设计院设计的施工图及地勘资料；2.1现行施工验收规范和准标；〈〈锚杆喷射混凝土支护技术规范〉〉GB50086-2001〈〈建筑地基基础设计规范〉〉GB50007-2002〈〈建筑边坡支护技术规范〉〉GB50330-2002〈〈砌体结构设计规范〉〉GB50003-2001〈〈混凝土结构设计规范〉〉GB50010-2002 〈〈建筑工程施工质量验收统一标准〉〉GB50300-2001〈〈混凝土结构工程施工质量验收规范〉〉GB50204-2002〈〈建筑地基基础工程施工质量验收规范〉〉GB50202-20022.工程概况本工程位于重庆市江北区石门大桥南侧，东海岸B区工程内详图：场地由于拟建小区环境道路以及基坑边坡平场将形成高5－16米基坑边坡，平场完成，需做锚杆挡墙，锚杆挡墙ABCDE段(EF段取消)，AB段长2.8米、BC段长15.7米、CE段长13.3米、共计31.8米。总高16米，钢筋混凝土锚杆挡200mm厚，肋柱300X400mm、间距2000mm，冠梁300X400mm，混凝土C25-30,锚杆孔径130mm，锚杆长度7－19米，采用三级钢筋25的2－3根，做法详图。2.1地质结构场区地质构造位于金鏊寺向斜北翼，岩层状为：倾向132度，倾角15度，勘察区无泥石流，危岩崩塌等不良在质现象。2.2水文拟建场区内无污染源，无地下水2.3施工重点该锚杆挡墙属高切坡16米高，约有5米高的土石方滑坡已处理，安全施工为重点。2.工期：开工起两个月完成。 3.施工顺序：先施工CE段锚杆挡土墙，（该段比AC段低4.8米）后施工AC段锚杆挡土墙。从下往上施工。施工流程为：根据坐标定位放线→分层分段搭设钢管双排架→分层分段锚杆钻孔→分层分段锚杆孔灌浆→分层分段清挖土石方边坡→分层分段锚杆挡土墙施工。如图：3.1定位放线：根据坐标测量出建筑物外边线，并以此为标准作为锚杆挡土墙的坡脚外边线。挡墙坡度按1：0.05从坡脚放起，上部悬空部位用钢管伸出到预定位置，作为锚杆钢筋及边坡边线控制的依据。3.2分层分段搭设钢管双排架考虑到人和钻机均在架子上作业，架子立杆间距1.2米，大横竿间距1.25米，立杆间距1.2米，作业层增加2根大横竿，满铺竹跳板，设栏杆及踢脚板。架子底满铺跳板并夯实基土。3.3分层分段土石方清挖：按已定好的挡土墙线根据坡度清挖土石方，为保证土体的稳定性，土方按1：1临时放坡。因地方条件限制而无法按1：1的比例放坡，采取C20细石混凝土60mm厚保护边坡，防止边坡塌方。3.4锚杆挡墙施工： 3.4.1锚杆挡墙采用从下往上的方法施工。详图3.4.2在土面层悬空段锚杆采用防锈防腐处理，待挡土板施工时用Ø160钢管套做外模灌浆浇填。3.4.3锚杆钻孔：将钻孔机置于钢管架上，按设计要求倾角20度。开孔慢速钻进，待正常后全速钻进；在土层段钻孔采用气液两相的混合介质，克服岩粉、粘结、结团孔壁缩径等现象，其钻孔深度不少于设计要求深度，同时锚固段满足进入风化岩层5米的设计要求。3.4.4锚杆钢筋制作安装：孔径Ø130用2－3Ф25钢筋为一组，超过9米长的锚杆钢筋采用机械连接接头，主筋点焊成束，主筋@2000用ф8钢筋焊成定位支架（如图）。锚杆使用前保持平直无锈，锚杆在伸入锚孔中将锚筋位于锚孔中部。同时将注浆管一并下入孔内。锚杆制安时充分考虑锚杆试验拉拔机具的作业长度，在监理指定试验锚孔位置后，该位置锚杆制作成直筋并伸出板外1.2米。3.4.5锚杆灌浆：成孔达到设计要求后，将孔内岩粉、岩屑、沉渣清除干净，以便岩石与砂浆有良好粘结。锚杆灌浆分一次灌浆及补浆，每一次灌注全孔段，待凝固收缩后补灌水泥砂浆。锚孔注浆采用M30水泥砂浆高压灌注。 灌浆砂浆中掺入水泥用量0.7%的减水剂和10%补偿收缩混凝土SY-AEA型微膨胀剂。砂浆现场按配合比计量制作，注浆浆液搅拌均匀，随伴随用，浆液在初凝前用完。（灌注完成28天按规范作抗拔试验）3.4.6注浆作业前：先用水泥浆润滑注浆泵，然后加压0.5~1.0Mpa注浆，注浆从下往上注，直至空口翻浆为止。锚孔灌浆完成后，随即清平边坡土石方。3.4.7肋柱及面板施工：挡土墙肋柱500*500基础完成后绑扎300*400肋柱，肋柱主筋为6Ф20，箍筋ф8@150，在锚杆及主筋接头700范围内加密ф8@100，肋柱嵌入坡底地下室标高底以下0.5米；然后绑扎双层双向板筋，水平筋Ф12@200，竖直筋ф8@200，拉筋ф6.5@600×600；沿坡顶做压顶梁，压顶梁配筋主筋4Ф20，箍筋ф8@200，主筋保护层厚度取35mm。肋柱及压顶梁、面板采用C25－C30混凝土支模浇筑。上部悬空部位（土石方）采用双面支模板支设到顶，模板每次2－4米支设，依次施工完成，待混凝土强度达到设计的75%后拆除模板回填土方分层夯实。模板支设同剪力墙略：3.4.8泄水孔及伸缩缝设置：锚杆挡墙面板沿边坡纵向每20米的长度设置伸缩缝，缝宽30mm，用沥青码蹄脂嵌缝；泄水孔孔径5cm左右，沿墙高和墙长每隔2~3米布置，上下、左右呈梅花形， 泄水孔用Ø50PVC管预埋，坡度4%，滤口用500×500×300厚碎石堆壤。3.4.9坡脚排水沟设置：在肋柱基础外边砌300（净宽）×400×240砖砌明沟，明沟用M7.5水泥砂浆砌页岩砖，明沟下浇筑C10混泥土垫层厚100，沟壁用1：2水泥砂浆清光，排水沟引入地下室排水系统。4.施工质量要求：4.1钢筋：必需具备出厂合格证明，使用前按规定送检。4.2水泥：使用P.o42.5普通硅酸盐水泥，使用前按规定送检。4.3砂石：砂采用坚硬耐风化的中砂，砂中含泥量小于3%，石料采用坚硬的碎石，粒径不大于15mm。4.4外加剂：采用速凝剂，掺入量控制初凝不大于5min,终凝不大于10min。4.5水：采用自来水拌合。4.6锚杆抗拔试验根数按总根数的5%抽取，且不少于5根。预留试验锚杆与大面积施工锚杆同时进行，待28天锚杆砂浆强度达到设计要求后进行锚杆抗拔试验，试验结果合格后，切断该锚杆外露于挡土板外的钢筋，与钢板焊接，钢板设置于锚头钢筋网片上，采用与肋柱砼强度等级砂浆抹面处理。4.7锚孔施工要求：4.7.1锚孔深度超过锚杆设计长度0.5米。 4.7.2钻孔取出的岩心摆放整齐，以便查看、分析，确保锚固长度。岩心采取率：中等风化岩80%。4.7.3现场施工人员认真填写锚孔钻进成孔原始记录。4.7.4每层锚孔钻孔完成后，及时组织建设、监理、设计等单位收孔，以防塌孔。5施工安全：9.1机电设备做好接零接地，电线采用电缆。9.2钻机放置稳妥，要有稳固措施。9.3架体搭设应牢固，防止施工时产生较大沉降。9.4施工时，留置专人负责观测边坡土体的情况，防止滑移或者坍塌造成人员伤害。6变形观测：施工期间及竣工后二年内，定期对挡墙进行位移及变形观测。标高同设计，详图：7环境保护严格执行《重庆市建筑工地文明施工标准》外，在环境保护和防止扰民方面我们采取如下措施：（1）垃圾处理：土石方多余垃圾、生活垃圾设专人收集集中堆放，用车运往垃圾场处置。设此专人的职责是：办公室、施工临设周围清洁卫生，厕所的卫生打扫及消毒、垃圾收集，施工场地内外防火执勤等；对于清扫及运输建筑物楼层的垃圾时，必须洒水湿润后清扫，运输时集中装袋，袋口密封后运输至楼下指定位置集中堆放。定期清运出场，严禁高空抛撒细尘内垃圾。 （2）、进入施工现场的木材、模板、钢管、扣件，材料按平面布置图分类堆码整齐，对制作后剩余材料及时专人清理，做到工完场地清。（3）、设专人负责对驶出施工现场的车辆车轮进行清洗并检查装载物是否稳妥，并在运出场前进行有效覆盖，避免扬尘对环境的污染。还负责施工现场出入口的清洁卫生，以免污染环境和影响行走。（4）为不扰民休息，严格执行市建委有关文件规定，加快工程施工进度，使用低噪音的圆盘锯，并尽力控制噪音较大的工作时间为晨6时至晚10时。（5）对施工噪声进行控制，改进设备和工艺，尽可能不安排夜间施工。（锚杆使用的钻机）噪声设备采取措施防止扰民。（6）、对钻机水排放作排水明沟集中入市政管网排放。附图： 下面是赠送的励志文档需要的朋友可以好好欣赏，不需要的朋友可以下载后编辑删除！！谢谢！！不想穷，就好好读懂这些话！一言惊醒梦中人！     1、成功的人，就是那种能用别人扔向他的石头来铺设路基的人。　　2、批评你的人是你今天的敌人，明天的朋友；吹捧你的人是你今天的朋友，明天的敌人。 　　3、Nothingisimpossible、只要选择了目标，不要再想太远，每天脚踏实地，风雨兼程。生命不息，战斗不止。 　　4、你和你的朋友会一起在将来打造一个可能很辉煌的事业。很好听是吗？记住，你们都要努力。      5、后悔是一种耗费精神的情绪，后悔是比损失更大的损失，比错误更大的错误，所以不要后悔。 　　6、别怕丢人，追求丢人是一种成功的尝试，至于为此笑话你的人，你可以把他们从你将来人生对手的名单中排除了，你也要为每一位上台唱歌的人鼓掌。 　　7、人生在世，需要不断地为心灵除尘，自省、自责、自悟、自重……。 　　8、永远不要对可能是坏事的事好奇，否则可能要了你的命。永远不要在痛苦的时候做决定，否则你以后一定会后悔。 　　9、别为你自己和别人下定论，你所看到听到的可能只是一面。 　　10、如果周围有人嫉妒你，那么你可以把他从你的竞争者之列排除了。  　　11、很多事情别人通知你了，要说谢谢，没有通知你，不要责怪，因为那些事你其实应该自己弄清楚。 　　12、一个人最大的痛苦，莫过于被圈在自己设定的圈子里出不来。就像一只蚕，丝吐的越多，对自己捆绑得越紧，直到最后完全把自己包上，想出也出不来。 　　13、善良是一种智慧，是一种远见，一种自信，一种精神力量，是一种文化，一种快乐。 　　14、一个人的脚步再大，也永远无法丈量完脚下的道路。人生有限，道路无限，要想在有限的生命中多走一程，就时刻别停下脚步，别浪费分秒时间。 　　15、遇到再大困难的时候，不要惊慌，千万要学会冷静；不要去想着求别人，以前有家人帮你，现在需要你一个人面对挑战，从绝望中寻找希望，人生终将辉煌。 　　16、学会说谢谢，但谢谢并不是随便敷衍，是对别人帮助的肯定和回报；更要学会说对不起，但对不起不是借口，是对自己过错的弥补和内疚。 　　17、处事不必求功，无过便是功；为人不必感德，无怨便是德。 　　18、有时你的快乐是你的微笑之源，但是有时候你的微笑却可能是你的快乐之源。 　　19、不论男人还是女人，如果还把容貌当作重要的东西而过分重视的话，可能不会吃亏，但是早晚会吃亏、可能，很可能。 　　20、放假的时候，要么留在家里多陪陪父母，帮他们做点事，远走高飞的你能像以前天天守在他们身旁的时间已不多；要么多去社会中体验生活，因为你不但要懂得生活，还要学会如何去生活。　　21、心烦意乱或者无聊闲着的时候，多到图书馆去泡泡，书中有现实中难得的纯明和清静；多看些书，生活会渐渐少一些迷茫，多一些追求。 　　22、一个人如果心中时刻能够想着别人，别人也一定会时刻想着你。多替别人着想，就等于给自己铺设一条道路。你付出的越多，你得到的也会越多，这就叫做感情投资或感情积累。 　　23、你可输给任何人，但不能输给自己。 　　24、经常给家里打个电话，即使嘴上都说不想对方，其实内心早已情动于中；有了女（男）朋友，也不能忘了爹和娘。 　　25、多笑笑，会慢慢让自己真的快乐起来。 　　26、好好利用公开场合锻炼、展示自我，哪怕只是一次课堂上的发言，别怕尴尬，更别怕丢人，也不要笑话在公众面前丢脸的人。 　　27、小的眼睛里没有君子，君子的眼睛却可以识破小人。 　　28、屈原说：“路漫漫其修远兮，吾将上下而求索。”这种精神可贵，但在现实之中却很少有人能这样执着了。如果有人能够做到，他一定会是最成功的人。　　29、永远别渴望做个任何人都不得罪的人，有人反对有人支持然后自己做出决定是精彩的人生。 　　30、一个生命完结，另一个生命诞生，世界就是在这种循环中得到永恒。用不着为死去的过于悲哀，也用不着为新生的过分高兴。生命都是一种相同的过程，关键在于能否使它辉煌。如果一个人能活得无愧无悔，坦坦荡荡，虽未轰轰烈烈，但这仍可算作是伟大的一生。 31、后悔是一种耗费精神的情绪、后悔是比损失更大的损失，比错误更大的错误、所以不要后悔。 　　32、你的确要学的有心计，但是记住，永远记住，在社会上要胜利的唯一的方法 永远只是一个，那就是实力，永远不用怀疑。 　　34、人生百态，不要对新的看不惯的东西生气，无所谓的。 　　35、我们确实活得艰难，一要承受种种外部的压力，更要面对自己内心的困惑。在苦苦挣扎中，如果有人向你投以理解的目光，你会感到一种生命的暖意，或许仅有短暂的一瞥，就足以使我感奋不已，所以我们要学会感激。 　　36、冷静，有大事时，能安静并能快速想出办法的人，很厉害。 　　37、社会充满竞争，赢得竞争靠的是自己的实力。 　　38、一种对工作和学习的冲击力及持久力会让你有特殊的魅力和个人实力。 　　39、父母给我们生命，生活给我们智慧。智慧产生于社会实践，这是千真万确的真理。因此，不仅要珍惜生命，珍视生活，更要重视社会实践。不经历风雨就无法见到彩虹，没有实践就无法得到智慧。 　　40、积水成渊，积土成山。不积跬步无以致千里，做事万不可心急，必须从一点一滴做起，必须从每一件小事做起。现在的人常是小事不做，大事做不来，到头来空活一场，空耗一生。 　　41、水涨船高，勿怕他人强于己。水落石出，别羡乌云压枝低。 　　42、你可以选择坚持，也可以选择放弃。没有对错。我是说对爱情来说，但是重要的是坚持你的选择。 　　43、如果老是去琢磨哪些人你讨厌，哪些人与你志趣相投，那么你就大错了，要想着如何让别人接纳你，而不是你能接受什么样的人。 　　44、对陌生人，或者把对方当做一张白纸，或者把对方当你的朋友，总之别当做敌人，即使你听到再多的关于他（她）的不好的传闻。 　　45、爱你的人，不管你接不接受，你都应该感谢对方，这是对他们的尊重。 　　46、坚持在背后说别人好话，别担心这好话传不到当事人耳朵里，有人在你面前说某人坏话时，你只微笑。 　　47、抽时间出来锻炼身体。 　　48、不管现在你对未来多困惑，多迷茫，都不要忘了树立一个目标。一个人过去或现在的情况并不重要，将来想要获得什么成就才最重要。除非你对未来有理想，否则做不出什么大事来。 　　49、不要把过去的事全让人知道，尊敬不喜欢你的人。 　　50、成大事的方法多种多样，别不接受你看不惯的方法。 　　51、一切以健康为中心,遇事潇洒一点，看世事糊涂一点。 　　52、气不鼓不能前进，气太足可能爆胎。 　　53、三个忘记：忘记年龄，忘记过去，忘记恩怨。 　　54、乐观的人看见问题后面的机会，悲观的人只看见机会后面的问题，机会是从来不会主动敲响你的门，无论你等待多少年。它也只会如一阵风一样拂面而过，需要你的反应能力和追随速度。朝着一个目标前进，尽量使用你的潜能，才华横溢的你会发现机会的存在。风虽然没有颜色，可是拂过之后却是绿意一片。 　　55、很多事情当你再回忆时会发现其实没什么。所以，不管当时你多么生气都告诉自己不必这样，你会发现事实真的没啥大不了。 　　56、人生唯一不会落空的等待是注定的死亡，世间唯一保持恒久不变的就是变化。 　　57、最难战胜的敌人，是自己；最可怕的敌人，是朋友；最防不胜防的敌人，是欲望；最迷惑人的敌人，是感情。  　　58、生活是一种经历，也是一种体验；生活是一种感受，也是一种积累。生活没有答案，生活不需要答案。当生活即将不属于你时，你才会发现:生活仅仅是一个过程，而这个过程无论多么复杂，最终结局都是一样的。生活注重的是过程，而不是结局。 　　59、奋斗人生的诀窍就是经营自己的长处。经营自己的长处能给你的人生增值。经营自己的短处必然使你的人生贬值。 自己的路自己走自己的路自己走，谁都无法代替你，无论别人如何成功你如何失败。即使是一个失败的自己你也要好好的珍重自己的失败，因为这是你人生的经验，是你来到这世界上的你全部的报偿和收获。　　我们也可以说适合自己的就是最好的，你之所以这样做之所以这样走到今天，一定是有你的理由和依据。人与人没有可比性关键是要找到自己。我曾经以为自己已经找到了自己却发现寻找的工作还是要一直继续下去，活一天就得去寻找一天。　　追求是要追求的哪怕这样的追求显得是很虚弱很无力很无奈，甚至它像是一块遮羞布但是我仍然需要它，因为只有这样才能看见自己感觉到自己。人生的路曲曲弯弯已经走成了这样，墓志铭已经提前写就。失败已经注定但追求的脚步并没有停下，内心的不屈渐渐已成为一种信念，成为自己人生的支撑。　　孤独人生里，无尽天涯路，始终不放弃自己的努力，自己的路走成了自己，这或许也是值得自己自豪的吗?或许也不敢这样说，因为现实是残酷的，生存是艰难的，我们身上的力量也是有限的，不会无止境的挥洒下去，总有油灯熬过的一天。唯一能告慰自己的就是没有放弃自己，一直以来坚守了自己，哪怕是一个晦暗的失败的自己。 　　努力可以，但已看不到成功的希望了，内心的欲望也在渐渐变得虚无。在平凡的生活中，走完自己平凡的一生，风雨中，小草也可以纪念自己，因为你曾经为自己的生命不屈歌吟过，你也为自己的人生努力拼搏过，在你的身上留有伤痛的记忆和烙印，在你的眼神里有沉郁和悲伤，在你的心志里还有不屈的火种，自己的生命随时准备为它点燃。精神越孤寂，就越需要支撑，需要理想、热情、力量和信念的支持。　　别无选择，既然生活这样选择了你，你也只能成就这样的自己。别无退路，只有坚持往前走，哪怕是把失败当作一条人生的出路。有的时候，失败也是一种力量，激发人斗志的力量，你要向上拼搏才有希望，才有前途。　为自己的梦想而奋斗年轻人总是会有各种各样的想法，青春的誓言总是会挂在嘴边。不管是在哪里都能够体现出我们年轻人的朝气，而大学是一个年轻人最聚集的地方。这里面发生的事情会更多，而里面的想法会更加的丰富。　　　　来到大学，我们总是会有太多的想法，每天都是在匆匆忙忙中度过。看起来是那样的忙碌，可是当自己静下来的时候，却会发现自己也不知道在忙一些什么。自己都找不到自己的方向感。　　　　当这个时候来临，就会出现各种各样的形式，来表达自己这个时期的不一样了。因为是年轻人，所以一些怪异的想法和生活方式会出现。有的人开始成天的打游戏了，有的人开始不上课而去买东西了，有的人开始整各种社团而旷课了。没有几个人能真正明白自己成天都做了一些什么，只知道青春保贵，不能浪费，可是却不知道怎么样真正的珍惜。　　　　适应社会这个话题，在大学里被提得很前，大家都在忙着自己去适应这个社会，忙得都没有时间来思考自己为什么要这样做了。只是大学里的一阵风，大家就跟上去了。　　　　可是慢慢地大家就会发现，这个所谓的适应社会，为自己工作打下基础的口号，其实只不过是一个空气。大学里的那些设施只不过是一种摆设，天天就是在那里浪费时间，真正学到的东西没有。　　　　越来越迷茫的我们，找不到方向在哪里，没有谁能够真正清楚的告诉我们应该怎么样做。而我们只能是天天的在浪费时间，消耗自己的青春。心里也会很为好受，可是也没有别的办法。大学里的四年时间这么长，也只能这样过，才能让自己有点依靠吧。　　　　面对考试，面对学习，越来越多的假东西出现了。大家都变得不再爱学习，不再看书了。成天像一只苍蝇一样，到处的飞。而没有花点点的时间来想想，我们的路在何方？　　　　沉静了一个寒假，在校园里冰冻了一个假期，一直在苦苦找寻着自己的方向。　　 　　或许是老天有眼，或许是虎年吉祥，这个方向在自己脑海里越来越清晰了。　　　　那就是为自己的梦想而奋斗！　　　　给自己的人生设立一个目标，给自己未来一个明确的希望，给自己的生活一个方向灯。让我们为着这个方向而努力，不断去超越自己，提高自己的水平，不让自己有懈怠的时候。　　　　越来越感觉，年轻人有目标，有理想，有梦想的重要性了。这是他们前进的动力，这是他们行动的方向，这是他们人生奋斗的灯塔。唯有这样，我们的青春才能不老不死不休。　　　　年轻人，大家都起来吧！为自己的梦想而奋斗吧！'
