桩基础工程施工测量的技术要求及过程

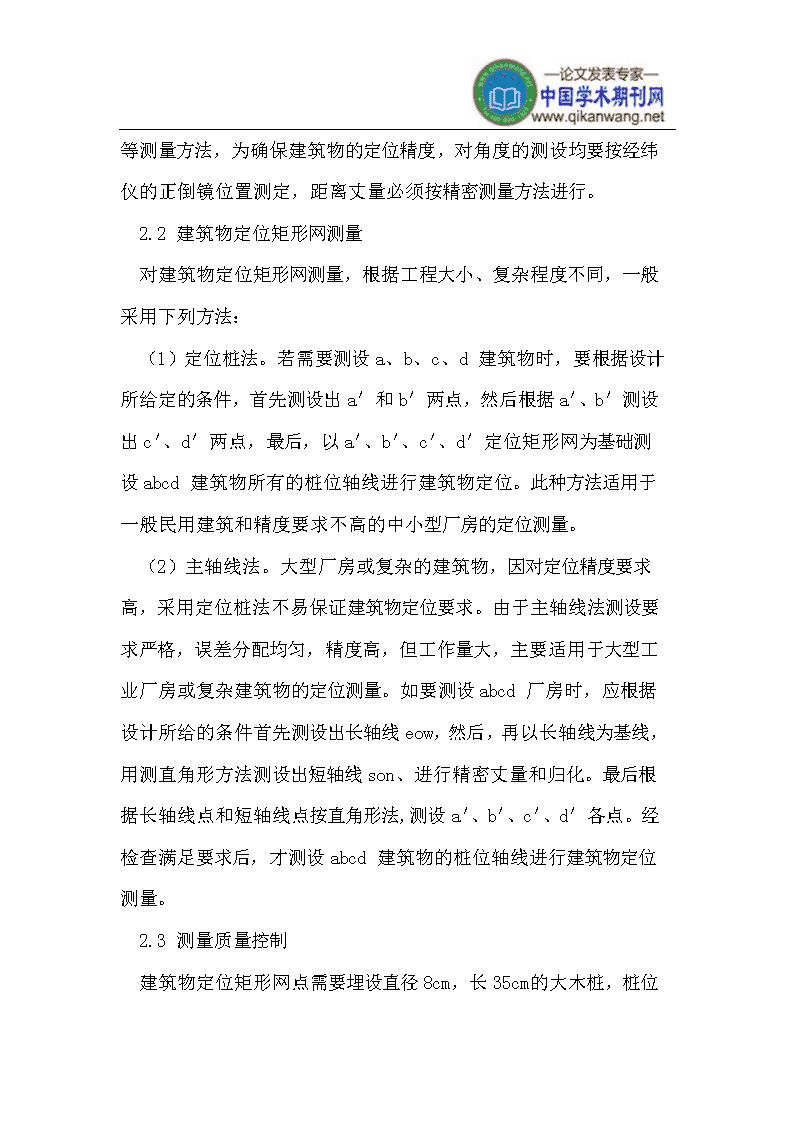

'论桩基础工程施工测量的技术要求及过程摘要：建筑工程桩基础中，施工测量是必不可少的，如何运用好施工测量技及整个过程的操作是非常重要的，本文对此方面进行了论述。关键词：工程桩基础；施工测量；质量控制在建筑工程桩基础中，不论采用何种类型的桩，施工测量都是必不可缺少的。建筑工程桩基础施工测量的主要任务三个：1）把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩基础工程施工提供标志，作为按图施工、指导施工的依据。2）进行桩基础施工监测。3）在桩基础施工完成后，为检验施工质量和为地面建筑工程施工提供桩基础资料，需要进行桩基础竣工测量。1 建筑工程桩基础施工测量技术要求1.1建筑物轴线测设的主要技术要求。建筑物桩基础定位测量，一般是根据建筑设计或设计单位所提供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线，最后再根据桩位轴线来测设承台桩位。1.2对高程测量的技术要求。桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。在高程引测前，应对原水准点高程进行检测。确认无误后才能使用，在拟建区附近设置水准点，其位置不应受施工影响，便于使用和保存，数量一般不得少于2~3个，一般应埋设水准点，或选用附近永久性的建筑物作为水准点。高程测量可按四等水准测量方法和要求进行，其往返较差，附合或环线闭合差不应大于±20mm，l为水准路线长度，以km为单位。桩位点高程测量一般用普通水准仪散点法施测，高程测量误差不应大于±1cm。2建筑物定位测量由于在桩基础施工时，所有的角桩均要因施工而被破坏无法保存，为了满足桩基础竣工后续工序恢复建筑物桩位轴线和测设建筑物开间轴线的需要，所以，在建筑物定位测量时，在距建筑物四周外廓5～10m，并平行建筑物处，首先测设一个建筑物定位矩形控制网，作为建筑物定位基础，然后，测出桩位轴线在此定位矩形控制网上的交点桩，称之为轴线控制桩。2.1建筑物的定位根据设计所给定的定位条件不同，建筑物的定位主要有5 种不同形式：一是根据原建筑物定位。二是根据道路中心线（或路沿）定位。三是根据城市建设规划红线定位。四是根据建筑物施工方格网定位。五是根据三角点或导线点定位。在建筑物定位测量时，可根据设计所给的定位形式选用直角坐标法、内分法、极坐标法、角度或距离交会法、等腰三角形与勾股弦等测量方法，为确保建筑物的定位精度，对角度的测设均要按经纬仪的正倒镜位置测定，距离丈量必须按精密测量方法进行。2.2建筑物定位矩形网测量对建筑物定位矩形网测量，根据工程大小、复杂程度不同，一般采用下列方法：（1）定位桩法。若需要测设a、b、c、d建筑物时，要根据设计所给定的条件，首先测设出a＇和b＇两点，然后根据a＇、b＇测设出c＇、d＇两点，最后，以a＇、b＇、c＇、d＇定位矩形网为基础测设abcd建筑物所有的桩位轴线进行建筑物定位。此种方法适用于一般民用建筑和精度要求不高的中小型厂房的定位测量。（2）主轴线法。大型厂房或复杂的建筑物，因对定位精度要求高，采用定位桩法不易保证建筑物定位要求。由于主轴线法测设要求严格，误差分配均匀，精度高，但工作量大，主要适用于大型工业厂房或复杂建筑物的定位测量。如要测设abcd厂房时，应根据设计所给的条件首先测设出长轴线eow，然后，再以长轴线为基线，用测直角形方法测设出短轴线son、进行精密丈量和归化。最后根据长轴线点和短轴线点按直角形法,测设a＇、b＇、c＇、d＇各点。经检查满足要求后，才测设abcd建筑物的桩位轴线进行建筑物定位测量。2.3测量质量控制建筑物定位矩形网点需要埋设直径8cm，长35cm 的大木桩，桩位既要便于作业，又要便于保存，并在木桩上钉小铁钉作为中心标志，对木桩要用水泥加固保护，在施工中要注意保护、使用前应进行检查。对于大型或较复杂、工期较长的工程应埋设顶部为10cm×10cm，底部为12cm×12cm，长为80cm的水泥桩为长期控制点。3建筑物桩位轴线及承台桩位测设3.1桩位轴线测设的质量控制建筑物桩位轴线测设是在建筑物定位矩形网测设完成后进行的，是以建筑物定位矩形网为基础，采用内分法用经纬仪定线精密量距法进行桩位轴线引桩的测设。对复杂建筑物圆心点的测设一般采用极坐标法测设。对所测设的桩位轴线的引桩均要打入小木桩，木桩顶上应钉小铁钉作为桩位轴线引桩的中心点位。为了便于保存和使用，要求桩顶与地面齐平，并在引桩周围撒上白灰。在桩位轴线测设完成后，应及时对桩位轴线间长度和桩位轴线的长度进行检测，要求实量距离与设计长度之差，对单排桩位不应超过±1cm，对群桩不超过±2cm。在桩位轴线检测满足设计要求后才能进行承台桩位的测设。3.2建筑物承台桩位测设的质量控制建筑物承台桩位的测设是以桩位轴线的引桩为基础进行测设的，桩基础设计根据地上建筑物的需要分群桩和单排桩。规范规定3～20根桩为一组的称为群桩。1～2 根为一组的称为单排桩。测设时，可根据设计所给定的承台桩位与轴线的相互关系，选用直角坐标法、线交会法、极坐标法等进行测设。对于复杂建筑物承台桩位的测设，往往设计所提供的数据不能直接利用，而是需要经过换算后才能进行测设。在承台桩位测设后，应打入小木桩作为桩位标志，并撒上白灰，便于桩基础施工。在承台桩位测设后，应及时检测，对本承台桩位间的实量距离与设计长度之差不应大于±2cm，对相邻承台桩位间的实量距离与设计长度之差不应大于±3cm。在桩点位经检测满足设计要求后，才能移交给桩基础施工单位进行桩基础施工。4桩基础竣工测量质量控制（1）恢复桩位轴线。在桩基础施工中由于确定桩位轴线的引桩，往往因施工被破坏，不能满足竣工测量要求，所以首先应根据建筑物定位矩形网点恢复有关桩位轴线的引桩点，以满足重新恢复建筑物纵、横桩位轴线的要求。恢复引桩点的精度要求应与建筑物定位测量时的作业方法和要求相同。（2）单桩垂直静载实验。在整个桩基础工程完成后，测量工作需要配合岩土工程测试单位进行荷载沉降测量，对桩的荷载沉降量的测量一般采用百分表测量，当不宜采用百分表测量时，可采用s05 或s1精密水准仪和铟瓦尺施测。（3）桩位偏移量测定。桩位偏移量是指桩顶中心点在设计纵、横桩位轴线上的偏移量。对桩位偏移量的允许值，不同类型的桩有不同要求。当所有桩顶标高差别不大时，桩位偏移量的测定方法可采用拉线法，即在原有或恢复后的纵、横桩位轴线的引桩点间分别拉细尼纶绳各一条，然后用角尺分别量取每个桩顶中心点至细尼纶绳的垂直距离，即偏移量，并要标明偏移方向；当桩顶标高相差较大时，可采用经纬仪法。把纵、横桩位轴线投影到桩顶上，然后再量取桩位偏移量，或采用极坐标法测定每个桩顶中心点坐标与理论坐标之差计算其偏移量。（4）桩顶标高测量。采用普通水准仪，以散点法施测每个桩顶标高，施测时应对所用水准点进行检测，确认无误后才进行施测，桩顶标高测量精度应满足±1cm要求。（5）桩身垂直度测量。桩身垂直度一般以桩身倾斜角来表示的，倾斜角系指桩纵向中心线与铅垂线间的夹角，桩身垂直度测定可以用自制简单测斜仪直接测完其倾斜角，要求盘度半径不少30cm，度盘刻度不低于10′。（6）桩位竣工图编绘。其主要包括内容：建筑物定位矩形网点、建筑物纵、横桩位轴线编号及其间距、承台桩点实际位置及编号、角桩、引桩点位及编号。'
