11#土方开挖施工方案设计_筏板基础

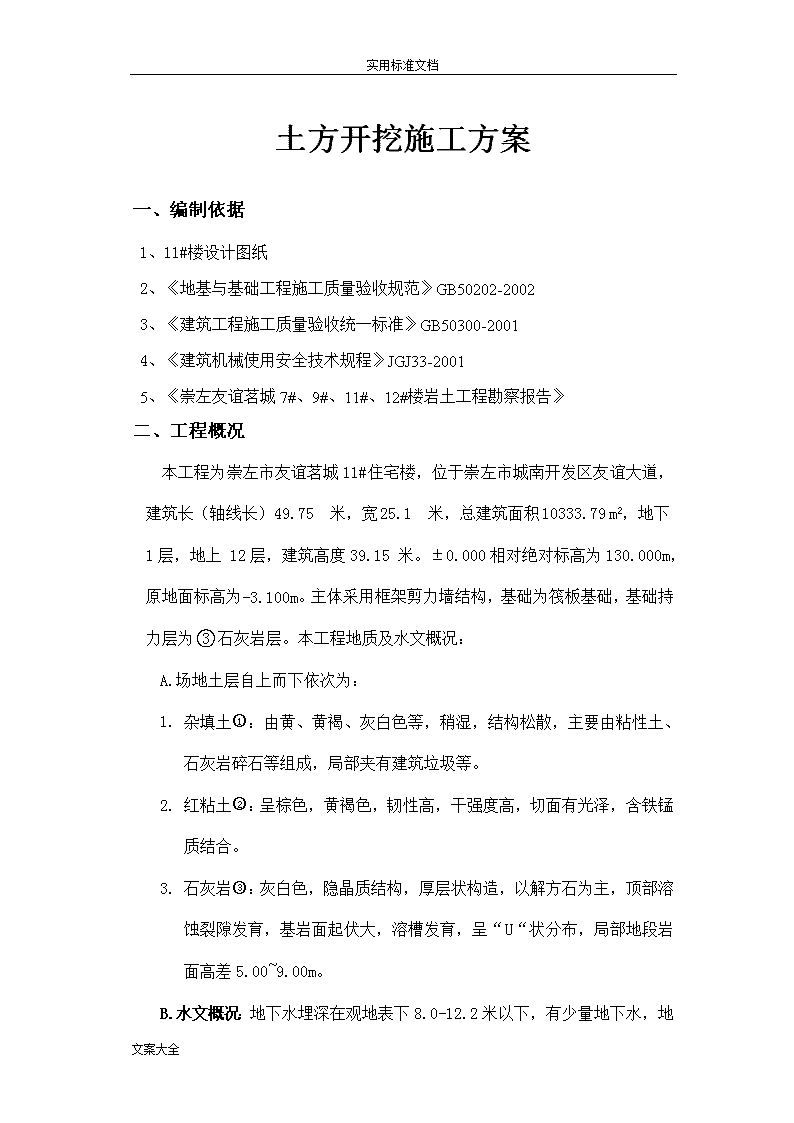

'实用标准文档目录一、编制依据…………………………………………………2二、工程概况…………………………………………………2三、施工准备…………………………………………………3四、施工方案…………………………………………………3五、主要施工技术措施………………………………………4六、质量控制要求……………………………………………6七、质量、安全管理体系……………………………………7八、开挖前安全措施…………………………………………7九、开挖后安全措施…………………………………………8文案大全 实用标准文档土方开挖施工方案一、编制依据1、11#楼设计图纸2、《地基与基础工程施工质量验收规范》GB50202-20023、《建筑工程施工质量验收统一标准》GB50300-20014、《建筑机械使用安全技术规程》JGJ33-20015、《崇左友谊茗城7#、9#、11#、12#楼岩土工程勘察报告》二、工程概况本工程为崇左市友谊茗城11#住宅楼，位于崇左市城南开发区友谊大道，建筑长（轴线长）49.75米，宽25.1米，总建筑面积10333.79m2，地下1层，地上12层，建筑高度39.15米。±0.000相对绝对标高为130.000m，原地面标高为-3.100m。主体采用框架剪力墙结构，基础为筏板基础，基础持力层为石灰岩层。本工程地质及水文概况：A.场地土层自上而下依次为：1.杂填土：由黄、黄褐、灰白色等，稍湿，结构松散，主要由粘性土、石灰岩碎石等组成，局部夹有建筑垃圾等。2.红粘土：呈棕色，黄褐色，韧性高，干强度高，切面有光泽，含铁锰质结合。3.石灰岩：灰白色，隐晶质结构，厚层状构造，以解方石为主，顶部溶蚀裂隙发育，基岩面起伏大，溶槽发育，呈“U“状分布，局部地段岩面高差5.00~9.00m。B.水文概况文案大全 实用标准文档：地下水埋深在观地表下8.0-12.2米以下，有少量地下水，地下水及土对混凝土结构中钢筋具微腐蚀性。三、施工准备1、熟悉图纸、地质报告等资料，核对平面尺寸，了解地质土层。2、施工前，及时做好防雨准备，如遇雨水及时做好排水沟、集水坑，同时加强边坡支护防止塌方滑坡影响施工。3、人员进场经过安全教育，开挖机具人员持上岗证。4、勘察施工现场，收集有关地质资料，摸清和掌握开挖区域是否有市政管网，电力电缆和国防通信设施，为施工提供数据。5、开挖前应先将施工开挖区内积渣和障碍物拆除清理外运，保证场地道路畅通，以方便土方运输和排水。6、开挖前对建筑物的标准轴线桩、水平桩及灰线尺寸进行复核，确定挖土方法、顺序、弃土地点，运输机具车辆，排水设施就绪。7、确定挖土深度，组织安排跟班分组，建立质量控制保证体系，夜间施工，专业测量员必须跟班施工准确。四、施工方案1、本工程基坑土方采用机械大开挖形式，机挖机运，土方外运至指定的弃土点。机械选用反铲履带式单斗挖掘机，人工配合检底修整边。2、根据现场实际情况和开挖深度进行分层分段施工，开挖深为2~5m，超过自立范围土方开挖需要放坡，放坡系数为1：0.75。3、土方开挖顺序：自轴往轴进行开挖，第一层挖至-6.5m（垫层底标高），部分土质达不到设计要求的，分第二层开与设计要求相符合的持力层.超深部分采用采用C15毛石砼换填。文案大全 实用标准文档1、挖土机械施工时严禁挖土机械碰撞定位桩，桩四周范围内的土方必须采用人工开挖。2、挖掘机过入基坑开挖，在轴交轴外侧布设一条斜坡道，保证汽车运输的进出，斜坡道底端设置一个操作平台，用于车辆回转和挖土装运。8、根据施工进度要求及现场工作面大小，人力及机械资源配备如下：序号机械及工种型号数量（单位）备注1反铲挖掘机FC2101台2土方车20T5辆3全站仪NTS-3101台4普工8人清底、修坡5测量工2人6管理技术人员2人五、主要施工技术措施1、工艺流程：测量放样——确定开挖顺序与边坡——反铲挖掘机强制挖地——人工清底——基槽验收。2、土方开挖前，对施工作业人员进行技术安全交底，使施工作业人员对挖土顺序、范围、放坡坡度、各个不同设计基底标高、运土路线、充土地点、主要施工方法等细节做到心中有数。3、土方开挖前，在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点。控制网要避开基坑位置和土方机械的操作运行路线，并要设有保护标志。在正式开挖之前，进行土方工程的测量定位放线，放出基坑挖土灰线和水准标志，复核无误后方可开挖。同时，工程测量人员还应随时监测开挖区域的是否有超挖或者挖不到位等现象发生。如有这种情况发生应及时纠正。文案大全 实用标准文档4、挖土以机械挖土为主，人工为辅，测量工随时测量基底标高，挖土深底严禁超过设计标高，如挖到设计基底标高后，承载力达不到设计要求的或者土质不符合设计要求的，按图纸要求继续往下开挖，开挖超深部分，采用C15毛石砼换填。并及时向项目部、监理和设计汇报实际情况。5、机械挖土时必须注意，挖机挖土时不得损坏定位桩。6、挖出的土体及时外运，基坑外侧基础施工挖出的土方也需及时外运，否则会使支护结构变形过大，危及基坑安全。7、机械挖土时要注意对定位桩的保护。挖机挖土，特别是回转时应有专人指挥。8、需要预留回填土，在基坑顶边2.5m以外堆土，边坡顶2.5m范围内严禁堆土及建筑材料及其他重物，堆土高度不高于1.5m。10、土方开挖时，为防止场地水渗入基坑，在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤的检查，发现问题及时处理。基坑开挖后如发现坑底土质与勘察报告不符，及时向业主、监理及设计单位反映。11、施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质，地震部门设置的长期观测点等，应加以保护。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。文案大全 实用标准文档12、基坑边坡保护：基坑的放坡高度较大，施工期和暴露时间较长，土质易风化、疏松或滑塌。为防止气候变化、失水风化或雨水冲刷而产生溜坡，我们拟采取薄膜覆盖或砂浆覆盖法：①采用在边坡上铺盖塑料蓬布，在坡顶及坡脚用C15砼80厚各压≥500宽。②在边坡上抹2～2.5cm厚的水泥砂浆保护，为防止保护层脱落，在土中适当锚筋边接成网状，以保护基坑边坡的稳定。基坑四周采用1.2m高钢管栏杆，安全网围护。六、质量控制要求1、施工时注意保护定位柱、轴线桩和标高桩，防止碰撞位移。2、夜间施工时，合理安排施工顺序，设置足够的照明设施。3、对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点应定期复测和检查是否正确。1、　土方开挖工程质量验收标准土方开挖工程质量检验标准（mm）项序项目允许偏差或允许值检验方法柱基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高－50±30±50－50－50水准仪2长度、宽度＋200＋300＋500＋100-经纬仪、用钢尺量－50－100－1503边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析文案大全 实用标准文档七、质量、安全管理体系项目技术负责人施工员安全员质检员土方施工队组项目副经理项目经理测量员八、开挖前安全措施1、施工前，对所有参于人员进行安全交底，对机械作全面检修，各系统安全可靠后方可进行施工。2、挖土必须服从统一指挥；挖机回转半径内严禁站人。3、运输车辆应按指定路径行驶，服从指挥，顺序进出。4、挖土时始终设专人观测桩身及边坡土体的位移情况，发现问题及早反映、及时解决。5、夜间施工时，现场及主要道口必须有足够的照明，保证施工及运输的安全。照明设备的安置须按照规范规定。九、开挖后安全措施文案大全 实用标准文档1、基坑开挖完成后，根据地质勘探资料和实际土质对比，土质情况和勘探情况基本相符，地下水位贫乏，无异常土质情况发现；该基坑内的土层为黄土状粉质粘土，土质均匀，韧性中等，压缩系数平均值a1-2=0.204Mpa-1,平均地耐力达到16T左右。根据土质特性安全防护可采用薄膜覆盖法。为保证边坡土方稳定性基坑四周3m内不得堆放土方，且由现场安全员随时检查不得有建筑材料及重物堆放。2、基坑开挖完成后，设置坑边沉降观测网点，进行定期观察记表，由专业人员计算变形沉降情况，做到提前发现，提前预防。3、基坑边坡修整后，应及时检查，用彩条布及时覆盖。土质松散部分，采用C15砼压脚，保证边坡稳定性。4、坑壁四周搭设钢管护栏，用密目安全网进行围护，沿围护栏杆设置红色警示灯具，并悬挂警示标牌。5、沿基坑四周挡水带以外1%修坡，使坑上雨水或积水向外泄水，不能进入基坑（槽）。基坑四周设有集水渠和集水坑，遇雨天使基坑内的积水有组织的排向集水渠，流入集水坑，坑内积水现场应设有抽水泵向外排水，以保障坑内不得有积水。6、现场由专职安全员对坑壁四周的边坡和检测，观察员协同巡视、检查、如果发现异常情况，立即将危险区域内作业人员及时疏散，并对危险情况及时上报，和专业技术人员一道研究切实可行的排险措施，待险情排除后，经安全技术人员确认后，再进行施工。7、现场人员定期、不定期的对基坑检查巡视、采取有效措施，以确保基础部分项目工程的绝对生产安全。文案大全 实用标准文档文案大全 实用标准文档文案大全'
