威海土方开挖施工方案剖析.doc

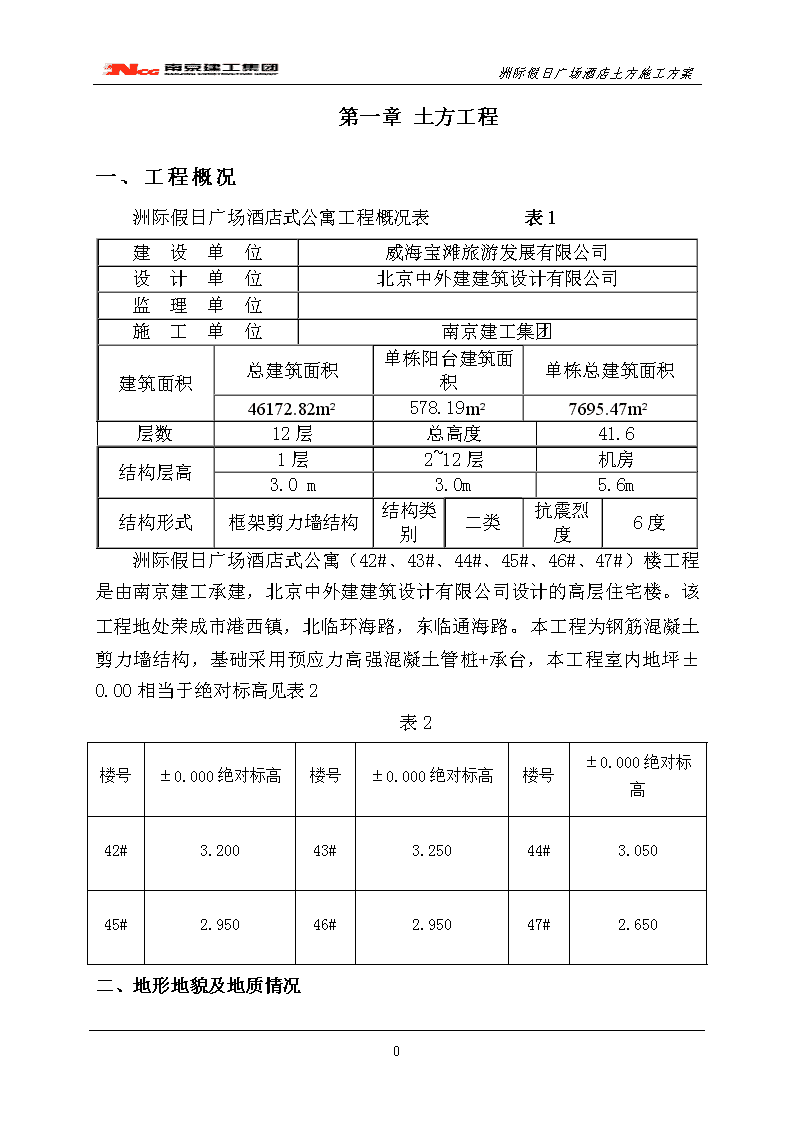

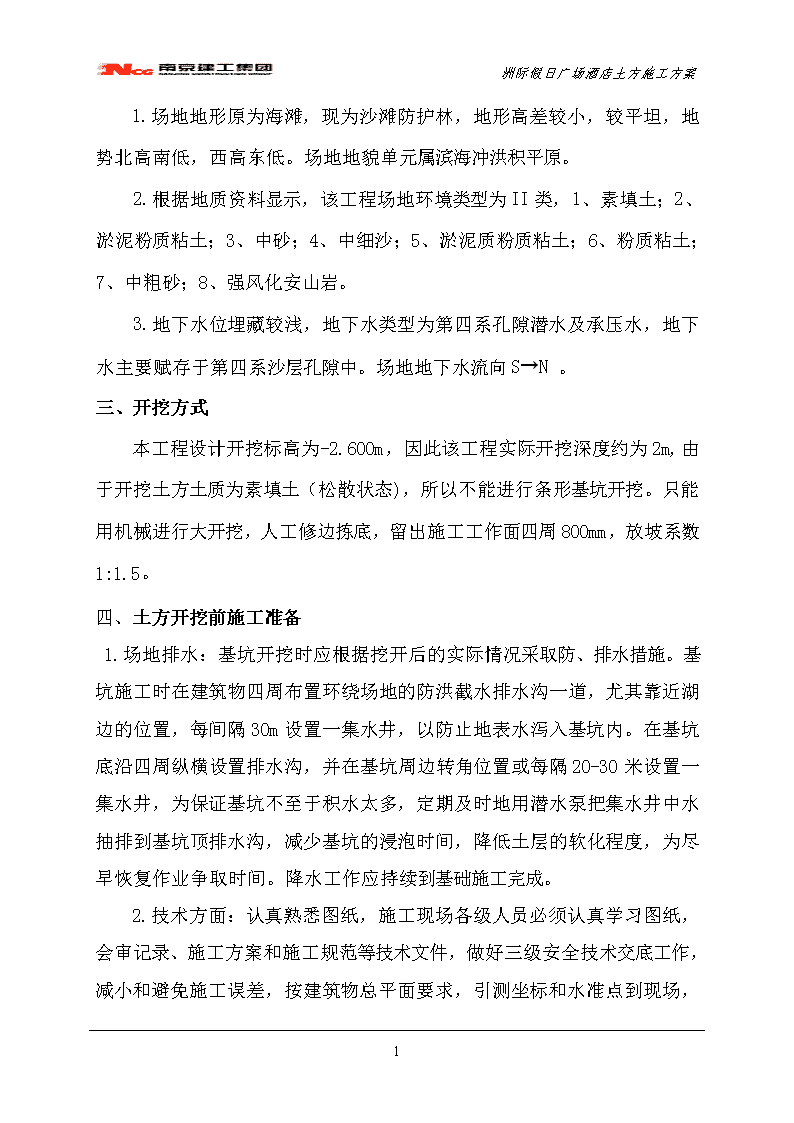

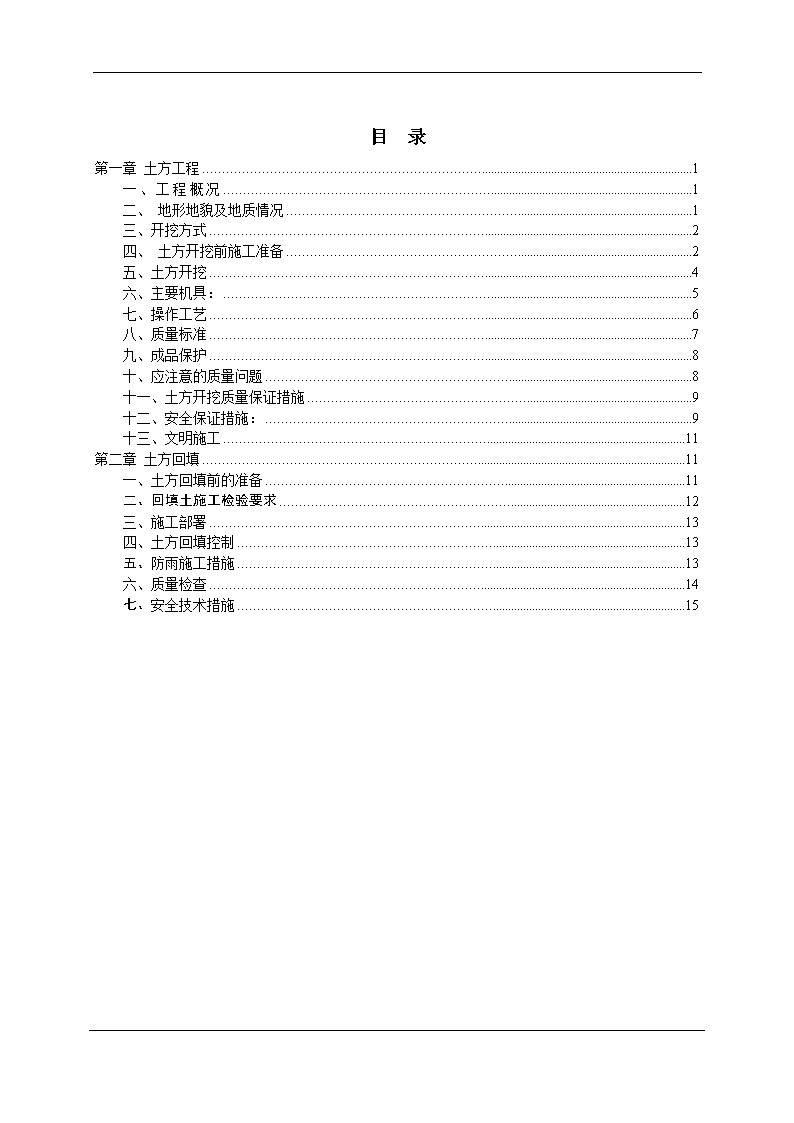

'洲际假日广场酒店土方施工方案目录第一章土方工程1一、工程概况1二、地形地貌及地质情况1三、开挖方式2四、土方开挖前施工准备2五、土方开挖4六、主要机具：5七、操作工艺6八、质量标准7九、成品保护8十、应注意的质量问题8十一、土方开挖质量保证措施9十二、安全保证措施：9十三、文明施工11第二章土方回填11一、土方回填前的准备11二、回填土施工检验要求12三、施工部署13四、土方回填控制13五、防雨施工措施13六、质量检查14七、安全技术措施15 洲际假日广场酒店土方施工方案第一章土方工程一、工程概况洲际假日广场酒店式公寓工程概况表表1建设单位威海宝滩旅游发展有限公司设计单位北京中外建建筑设计有限公司监理单位施工单位南京建工集团建筑面积总建筑面积单栋阳台建筑面积单栋总建筑面积46172.82m²578.19m²7695.47m²层数12层总高度41.6结构层高1层2~12层机房3.0m3.0m5.6m结构形式框架剪力墙结构结构类别二类抗震烈度6度洲际假日广场酒店式公寓（42#﹑43#﹑44#﹑45#﹑46#﹑47#）楼工程是由南京建工承建，北京中外建建筑设计有限公司设计的高层住宅楼。该工程地处荣成市港西镇，北临环海路，东临通海路。本工程为钢筋混凝土剪力墙结构，基础采用预应力高强混凝土管桩+承台，本工程室内地坪±0.00相当于绝对标高见表2表2楼号±0.000绝对标高楼号±0.000绝对标高楼号±0.000绝对标高42#3.20043#3.25044#3.05045#2.95046#2.95047#2.650二、地形地貌及地质情况15 洲际假日广场酒店土方施工方案1.场地地形原为海滩，现为沙滩防护林，地形高差较小，较平坦，地势北高南低，西高东低。场地地貌单元属滨海冲洪积平原。2.根据地质资料显示，该工程场地环境类型为II类，1、素填土；2、淤泥粉质粘土；3、中砂；4、中细沙；5、淤泥质粉质粘土；6、粉质粘土；7、中粗砂；8、强风化安山岩。3.地下水位埋藏较浅，地下水类型为第四系孔隙潜水及承压水，地下水主要赋存于第四系沙层孔隙中。场地地下水流向S→N。三、开挖方式本工程设计开挖标高为-2.600m，因此该工程实际开挖深度约为2m,由于开挖土方土质为素填土（松散状态)，所以不能进行条形基坑开挖。只能用机械进行大开挖，人工修边拣底，留出施工工作面四周800mm，放坡系数1:1.5。四、土方开挖前施工准备1.场地排水：基坑开挖时应根据挖开后的实际情况采取防、排水措施。基坑施工时在建筑物四周布置环绕场地的防洪截水排水沟一道，尤其靠近湖边的位置，每间隔30m设置一集水井，以防止地表水泻入基坑内。在基坑底沿四周纵横设置排水沟，并在基坑周边转角位置或每隔20-30米设置一集水井，为保证基坑不至于积水太多，定期及时地用潜水泵把集水井中水抽排到基坑顶排水沟，减少基坑的浸泡时间，降低土层的软化程度，为尽早恢复作业争取时间。降水工作应持续到基础施工完成。2.技术方面：认真熟悉图纸，施工现场各级人员必须15 洲际假日广场酒店土方施工方案认真学习图纸，会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减小和避免施工误差，按建筑物总平面要求，引测坐标和水准点到现场，在施工区域设置测量控制网，包括控制基线，轴线和水平基准点，做好基线控制的测量和校核，控制网要避开土方机械操作及运输线路，并有保护标志。加强对土方开挖、防止质量通病的技术控制和质量监督部署。（1）.测量放线及测量桩点的保护①在基坑开挖之前，场内所有的红线桩及建筑物的定位桩，全部经规划部门测量核准。②在场边道路及场内的临时设施上做好定位标记，以备观测。③在基坑开挖前，根据施工图纸、建筑轴线位置放出土方开挖边线。④所有的测量桩、红线点一经核实后，项目部就落实专人对其进行定期检查复核，以确保红线点的准确性。（2）.夜间施工照明的准备土方开挖期间，施工用电主要是夜间照明；①所有用电均可以从现场配备的配电箱内接引，通过手提移动配电箱引至土方开挖区域，但施工用电必须由值班电工专门负责，禁止操作工人随意更改、移动。②整个施工现场的夜间照明通过用钢管架子架设安置的2个5KW大灯具提供照明。③现场大门口，边坡位置均视情况放置一定数量的照明灯及散光灯和警戒灯。3.机具方面a、组织机修人员做好机械的检验、维修保养工作，确保机具运转正常。15 洲际假日广场酒店土方施工方案b、施工机械进入现场所经过的道路、机械上下设施应事先勘察，做好必要地加宽．加固工作。c、在施工现场修筑土方工程机械(汽车．挖土机)行走的便道。ｄ、找好土方运填场地。五、土方开挖1、施工要求①为节省工程成本，挖土机械采用后退法，严禁乱挖。开挖时，在基础底设计标高上预留200㎜的土，再由人去修铲至设计标高。严禁超挖，如遇超挖不得擅自处理，报监理检查，拿出方案解决。②土方采用机械开挖，人工配合。由于工期紧，施工时根据预先放出的灰线，严格控制标高，轴线位置。挖土方时要观察基坑边坡确保安全，挖出的土方要及时运走，安排足够的劳动力紧随挖机，铲除土运至挖机的有效半径内，清运出场。③在挖土过程中，应派人及时修坡、清底，凿除桩头、砼碎块移至挖机有效半径内清运出场，保证挖土作业连续进行。严禁挖土机爬上桩头操作施工，严禁挖机碰触砼桩。④在挖土的整个过程中，每10M²插入一标签，作为观测的抄平标志，控制基底标高。⑤挖土时，需在靠近湖边的一侧设置隔离沟，在基坑內周边设置环形明暗结合的排水沟及4个集水井，用潜水泵及时将沟槽内的水排出，保证坑边坑底不积水和便利施工，⑥每个单位工程土方开挖，完工后及时通知监理、设计及相关部门进行基槽验收，验收后进入下一道垫层施工。2.基坑开挖（采用反铲挖掘机及人工，配备自卸汽车运走）15 洲际假日广场酒店土方施工方案①基坑开挖程序一般是：测量放线→设置隔断沟→切线分层开挖→排水→修护坡→整平→留足预留土层等。基坑开挖，上部应有挡水措施，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。②基坑开挖，应先进行测量定位，抄平放线，定出开挖宽度，按放线分块（段）分层挖土。根据土质和水文情况，采取在四面放坡，以保证施工操作安全；挖土自上而下、分段分层进行。挖土层厚度要求一次不能过深，边挖边检查坑底宽度及坡度，不够时及时修整，人工挖土至设计标高，再统一进行一次修坡清底。③采用机械挖土时，基坑开挖应尽量避免对地基的扰动，且应留足土层，防止土压力和机械侧向动力对桩产生破坏性影响。雨季施工时，应检查在基坑四周围上的挡水墙和排水沟，以防地面水流入基坑，同时，应经常检查边坡情况，以防止坑壁受雨水浸泡造成塌方。④土方开挖要按土方开挖图的开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方运输等进行。弃土应及时运出场。在基坑边缘上侧临时堆土或堆放材料以及移动机械时，应与基坑边保持1M以上的距离，以保证坑边边坡稳定。基坑挖完后立即进行验槽，作好记录，如发现地基土质与地质报告不相符时，应与有关人员研究及时处理。⑤经常与市容保持联系，通过咨询，共同把保洁工作做好。工地附近50M由施工单位组织人员铺设草包，铲除道路上散落的泥土，冲洗汽车轮胎和道路等。六、主要机具：1、挖掘机、运输车辆、风镐、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。2、作业条件：15 洲际假日广场酒店土方施工方案（1）土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。（2）建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。（3）场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。（4）夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。（5）熟悉图纸，做好技术交底。七、操作工艺1、工艺流程：确定开挖的顺序→沿灰线切出坑边轮廓线→分层开挖→修整槽边→清底2、确定边坡本工程实际开挖深度约为2.0m，工程土质为素填土（松散状态)，放坡系数现确定为1:1.5。　3、根据基础和土质以及现场出土等条件，合理确定开挖顺序，然后再分段分层平均开挖。4、开挖基坑，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。开挖后，在挖到距坑底50cm以内时，测量放线人员应配合抄出距基坑底50cm平线。在挖至接近坑底标高时，用尺或事先量好的50cm标准尺杆，随时以水平标高标志上平，校核坑15 洲际假日广场酒店土方施工方案底标高。最后由两端轴线（中心线）引桩拉通线，检查距坑边尺寸，确定基坑边标准，据此修整坑帮，最后清除坑底土方，修底铲平。5、基坑的边坡，在开挖过程和敞露期间应防止塌方，必要时应加以保护。在开挖坑边弃土时，应保证边坡的稳定。6、开挖基坑的土方，全部运至弃土地点，（弃土地点由建设单位指定）7、土方开挖一般不宜在雨天进行。工作面不宜过大。应分段、逐片的分期完成。8、雨天开挖基坑时，应注意边坡稳定。必要时可适当放缓边坡或设置支撑。同时应在坑外侧围土堤或开挖水沟，防止地面水流入。施工时，应加强对边坡、支撑、土堤等的检查。9、基坑设置集水井为直径500、深400的土坑。盲沟为300宽、200深土槽,内填碎石，以免不被掩埋并保证坡脚稳定。10、挖至基底时预留200mm，人工紧随进行清槽，将清除的土方送至反铲半径之内装车运出。11、为确保开挖时及时的排出地下水及地表水，在两端（长轴方向）处各设置一个集水井，方便日后排水。若开挖后遇雨水天气，应采用人工将基槽清理至与原基土土质相同的土层，再用级配砂石添至设计基底标高。八、质量标准1、保证项目：基坑和管沟基底的土质必须符合设计要求，严禁扰动。如果超挖，用级配连砂石夯填或用低标号砼浇筑，做好隐蔽签证。15 洲际假日广场酒店土方施工方案2、基坑土方允许偏差：（1）底面标高0～-50mm（2）底面长宽不应小于设计尺寸九、成品保护1、对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点，也应定期复测检查是否正确。2、土方开挖时，应防止湖泊的水渗透进基坑。3、施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。十、应注意的质量问题1、基底超挖：开挖基坑均不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理。2、基底未保护：基坑开挖后应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留出0.2m厚土层，人工清理挖至基础垫层底部。3、施工顺序合理；土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。15 洲际假日广场酒店土方施工方案4、开挖尺寸不足：基坑底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。5、基坑边坡不直不平，基底不平：应加强检查，随挖随修，并要认真验收。十一、土方开挖质量保证措施1、开工前要做好各种技术准备和技术交底工作。施工技术人员（工长）、测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，办理验桩、验线手续。2、施工要配备测量人员进行质量控制。要及时复测灰线，基坑开挖下口线测放到基坑底。及时控制开挖标高，做到5m范围内挖土工作面标高控制桩不少于2个。3、认真执行开挖样板制，即凡重新开挖边、坡坑底时，由操作技术较好的工人开挖一段时间后，经测量人员或质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。4、认真执行项目部制定的技术、质量管理制度。施工中要积累技术资料，如施工日记、设计变更洽商、验桩、验线记录等。十二、安全保证措施：1、开工前要做好各级安全交底工作。根据工程土质条件以及运土路线等特点，制定安全措施，落实安全责任、组织职工贯彻落实，并定期开展安全活动。15 洲际假日广场酒店土方施工方案2、如运土车辆进出大门时应有专人检查车轮是否带泥，并及时清理和做好大门口的清洁工作。3、工地全封闭施工，大门口设洗车场、排水沟、集水池，车辆出场时必须冲洗干净，方准离开工地，不准将污泥带出门外，影响市容。4、夜间挖土施工时，应配置足够的灯光照明。5、为预防边坡塌方，一般禁止在边坡上侧堆土，当在边坡上侧堆置材料及移动施工机械时，应距离边坡上边缘2m以外，材料堆置高度不得超过1.5m。6、阴雨天气，在临时边坡上加盖塑料薄膜，以防止边坡上的土体流失。7、基坑开挖至设计深度1/2时，基坑周遍用Φ48，厚32mm—35mm的2—6米钢管设置围护栏杆，栏杆以下横杆组成不小于1.2米高，立杆间距不大于3米，所有栏杆均用红白油漆各500mm间隔距离刷为警示杆，并挂警示牌。夜间设置警示灯，以免夜间发生安全事故。8、机械挖土a机械行驶道路应平整、坚实、必要时底部应铺设枕木、钢板或路基箱垫道，防止作业时下陷；在饱和软土地段开挖土方应先降低下水位，防止设备下陷或基土产生侧移。b机械挖土应分层进行，合理放坡，防止塌方，溜坡等造成机械倾翻、淹埋等事故。c机械施工区域禁止无关人员进入场地内．挖掘机工作回转半径范围内不得站人或进行其他作业，挖掘机、装载机卸土，应待整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时任何人都不得停留在装土车上。15 洲际假日广场酒店土方施工方案d挖掘机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的开行路线行驶，防止撞车．在高压电缆位置上做出标志，专人负责看守高压线，注意挖土机及汽车破坏，保证地下高压线及水管安全。e夜间作业，机上及工作地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护栏。十三、文明施工基础土方开挖，安排好施工计划尽量不在中午和夜间进行产生噪音的建筑施工作业。控制施工现场的各种粉尘、废气、废水、固体废弃物对环境的污染，道路做硬底化，由于其他原因而未做到的硬底化部位，要定期压实地面和洒水，装卸有粉尘的材料时，应洒水湿润，工地出入口必须设置洗车槽防止汽车带泥上路，出入路面安排专人清扫。施工作业过程中严禁呜放喇叭扰民。第二章土方回填一、土方回填前的准备1、回填前，须对基础、附加墙等进行检查验收，并办好隐检手续；将肥槽、房心内的积水和有机杂物清除干净。回填施工前，可在基坑边护坡上及附加墙上根椐每层回填土厚度弹好水平控制线，每隔3米钉上控制木桩。2、回填料的确定本工程回填料应采用级配良好的沙石及时分层夯实，压实系数不小于0.960。楼周围2米范围内填土应分层夯实，压实系数不小于0.940。3、施工前技术交底15 洲际假日广场酒店土方施工方案土方回填前，由技术部向作业班组质检员进行详细的技术交底，将回填区域进行划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚。4、蛙式打夯机使用前应对各部进行认真检查，电机及接线头应有良好绝缘．夯土时应由两人操作，一人操纵机械，一人拉持电缆，操作人员穿绝缘胶鞋．戴绝缘手套．操作时，夯机前进方向严禁站人，多台机同时作业，应相距5m以上。停用或停电时应切断电源。二、回填土施工检验要求回填土施工前委托试验室做土壤击实试验，并取得击实试验报告，按要求控制回填土含水率和土壤干密度。回填土检验采用环刀法取样，取样方法：肥槽回填按每层每20m取一点，房心回填按每层100m2取一点，对裙房及人防出入口处的管理用房部位的地基回填灰土，每单位工程不少于3点。1、标准击实试验土方回填料确定后，项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样，抽取的土样应具有代表性，各个土层和性状的土都应包括。土样抽取后送实验室做标准击实试验，确定最优含水率下的最大干密度。通过实验作出土方回填料的最优含水率、最大干密度。2、现场碾压试验（1）、标准击实试验完成后，即在施工现场安排夯实试验。（2）、夯实试验的目的①核查土料压实后是否能够达到设计压实干密度值；②核查压实机具的性能是否满足施工要求；15 洲际假日广场酒店土方施工方案③选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；④确定有关质量控制的技术要求和检测方法。碾压试验在标定的回填区域分别进行，蛙夯夯实遍数从4遍开始用环刀法抽取试样，测定干密度值，压实系数大于等于0.96，达不到要求再夯实6遍、8遍测定直到合格。三、施工部署本工程回填按施工段的施工顺序进行，为适应主体建筑物的施工及满足建筑物回填需要达到的条件，按每施工段为一填筑段，其填筑速度与建筑物施工速度相匹配，回填作业连续进行。土方回填时，采取两种方案进行，即堆土区一侧采用挖掘机送土到基坑，另一侧采用小型挖掘机或人工填土，做到两侧同时回填均匀上升。四、土方回填控制土方回填过程中，根据试验确定的土料最佳含水量、摊铺厚度、夯实遍数，对填筑过程进行严格控制。铺土厚度不允许超出经试验确定的铺土厚度。人工夯实按每层20cm一次性达到要求向前推进，在回填铺土夯实时其推进方向与轴线平行。在降雨前应及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水，雨后应晾晒或对填土面的淤泥清除，合格后方可继续填筑。在整个回填过程中，设置专人保证观测仪器与测量工作的正常进行，并保护所埋设的测量标志完好。五、防雨施工措施回填土车辆在运输过程中注意防滑。在上下坡道处避免积水。15 洲际假日广场酒店土方施工方案对测试合格的土方及白灰，使用雨具及草帘采取覆盖措施，随取随用以保证土壤的干密度。对肥槽内的回填土做好防雨准备，掌握周天气变化情况，若有阴雨天气可在基槽工作面处，设置集水井，使用水泵排水。回填土处的积水一定要打扫干净，方可进行回填。回填时要组织好人力和机具，作到连续施工，因故中断时，对已回填土要进行覆盖，作到当天回填当天夯实。回填土施工完后，应及时进行下道工序，否则应临时遮盖，防止日晒雨淋、浸泡。六、质量检查1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。其次对测量后的基坑进行基础面的清理，然后报工程师进行回填前的验收，验收合格后方可回填。2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合监督人员的工作。3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每层土进行检测，检测合格后把检测资料报送工程师并报请工程师进行抽检，复检合格并经批准后进行下一步土方的回填。4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须翻晒，待其含水量达到要求后方可进行回填。5、在工程师检查后，对不合格的回填土，彻底按工程师的指示进行返工、修理和补强。15 洲际假日广场酒店土方施工方案6、土方填筑完工后，首先对工程全部填筑部位按国家有关规范规程规定的有关内容进行自检，自检合格后报请工程师进行验收。七、安全技术措施1、施工人员进场，必须经过入场教育并考试合格后方可上岗。2、预防触电事故发生。电源电箱必须设分级保护。电工操作人员持证上岗。3、脚手架、机具设备必须经验收合格后方可使用。4、手推车卸料时应有挡车措施，不得用力过猛或撒把。5、蛙夯电源电缆必须选用橡套软电缆，长度不得超过50米。电源开关至电机段的缆线应沿扶把穿软管敷设固定。6、蛙夯大皮带轮及固定套不得轴向窜动.偏心块必须连接牢固。7、松土打夯时不得强行牵拉8、打夯机应用单项开关,手握部位应有绝缘保护。9、基槽四周2米内严禁堆放土方等重物。10、所有临时用电必须由电工接至作业面，其他人员禁止乱接电线。机电设备操11、人员应持证上岗，并按规定使用好个人防护用品，戴好绝缘手套，其它非操作人员禁止操纵机电设备。12、合理调配好劳动力，防止操作人员疲劳作业，严禁酒后操作，以防发生事故。13、夜间作业，作业面应有足够的照明；同时，灯光不得照向场外，影响马路交通安全及居民休息。15 洲际假日广场酒店土方施工方案14、作业前，应对工作面进行清理，排除障碍，搬运打夯机到作业面时，应使用起重设备，上下时搭设上人爬梯。15、无论在工作之前还是在工作中，凡需搬运蛙式打夯机，必须切断电源，不得带电搬运。16、蛙式打夯机属于手持式电动工具，必须按照电气规定，在电源前端装设漏电保护器，并对蛙式打夯机的外壳做好保护接地。17、蛙式打夯机操作必须有两个人，一人扶夯，一人提电线，提电线人也必须穿戴好绝缘用品。两人要密切配合，防止拉线过紧和夯打在线路上造成事故。18、蛙式打夯机的电气开关与入线处的连接，要随时进行检查。避免入接线处因震动、磨损等原因导致松动造成绝缘失效。19、在夯打室内土时，夯头要躲开墙基础，防止因夯头处软硬相差太大，砸断电线。20、两台以上蛙式打夯机同时作业时，左右间距不小于3m，前后间距不小于10m，相互间的胶皮电缆不要缠绕交叉并远离夯头。15'
