基坑降水及土方开挖施工方案 大开挖

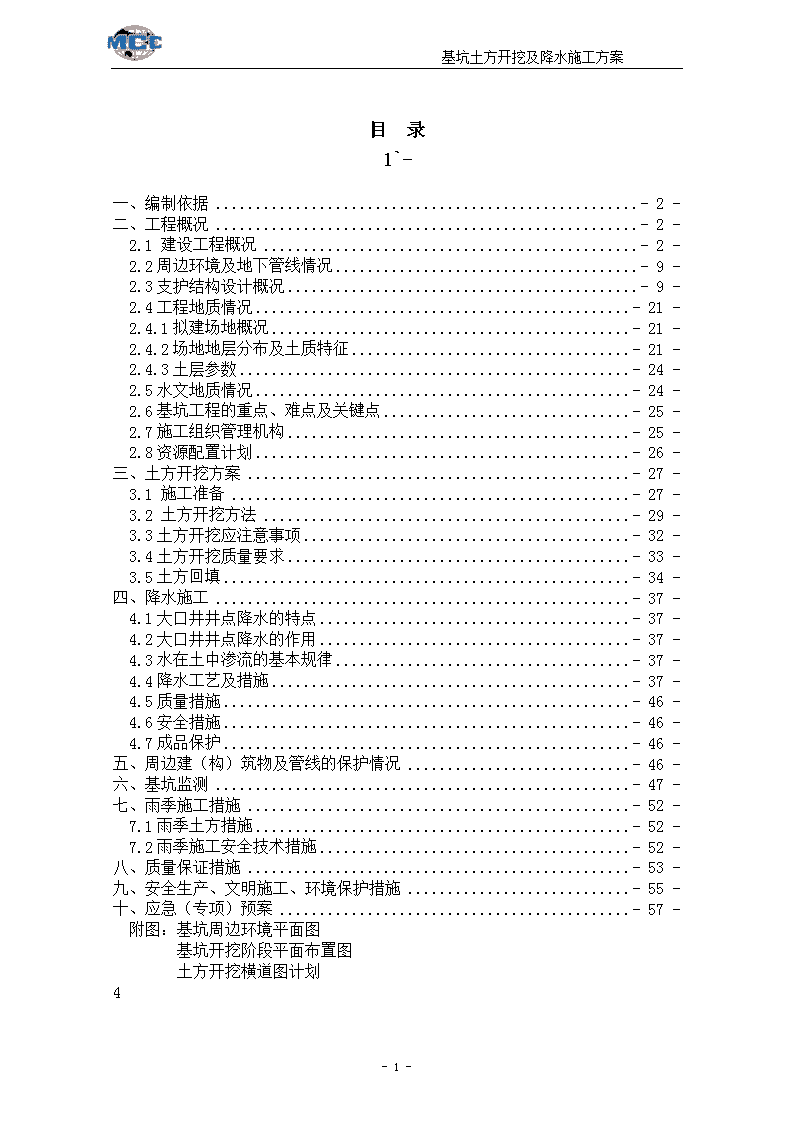

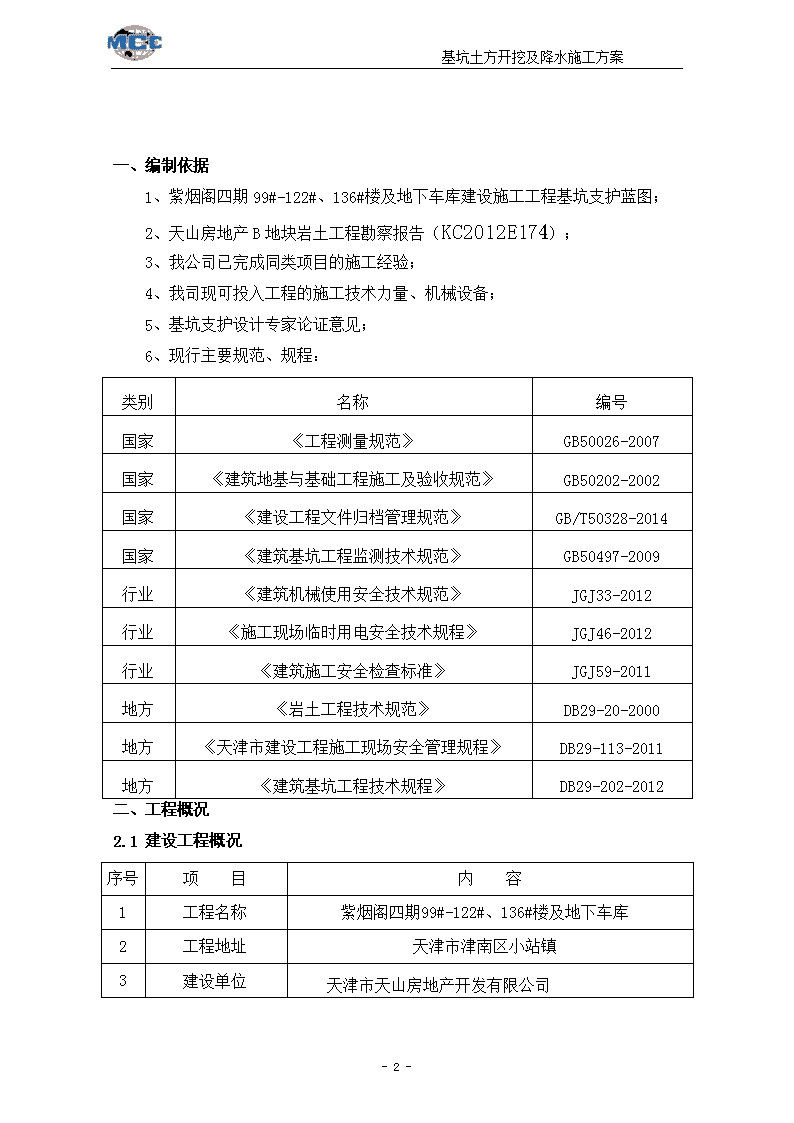

'基坑土方开挖及降水施工方案目录1`-一、编制依据-2-二、工程概况-2-2.1建设工程概况-2-2.2周边环境及地下管线情况-9-2.3支护结构设计概况-9-2.4工程地质情况-21-2.4.1拟建场地概况-21-2.4.2场地地层分布及土质特征-21-2.4.3土层参数-24-2.5水文地质情况-24-2.6基坑工程的重点、难点及关键点-25-2.7施工组织管理机构-25-2.8资源配置计划-26-三、土方开挖方案-27-3.1施工准备-27-3.2土方开挖方法-29-3.3土方开挖应注意事项-32-3.4土方开挖质量要求-33-3.5土方回填-34-四、降水施工-37-4.1大口井井点降水的特点-37-4.2大口井井点降水的作用-37-4.3水在土中渗流的基本规律-37-4.4降水工艺及措施-37-4.5质量措施-46-4.6安全措施-46-4.7成品保护-46-五、周边建（构）筑物及管线的保护情况-46-六、基坑监测-47-七、雨季施工措施-52-7.1雨季土方措施-52-7.2雨季施工安全技术措施-52-八、质量保证措施-53-九、安全生产、文明施工、环境保护措施-55-十、应急（专项）预案-57-附图：基坑周边环境平面图基坑开挖阶段平面布置图土方开挖横道图计划4-60- 基坑土方开挖及降水施工方案一、编制依据1、紫烟阁四期99#-122#、136#楼及地下车库建设施工工程基坑支护蓝图；2、天山房地产B地块岩土工程勘察报告（KC2012E174）；3、我公司已完成同类项目的施工经验；4、我司现可投入工程的施工技术力量、机械设备；5、基坑支护设计专家论证意见；6、现行主要规范、规程：类别名称编号国家《工程测量规范》GB50026-2007国家《建筑地基与基础工程施工及验收规范》GB50202-2002国家《建设工程文件归档管理规范》GB/T50328-2014国家《建筑基坑工程监测技术规范》GB50497-2009行业《建筑机械使用安全技术规范》JGJ33-2012行业《施工现场临时用电安全技术规程》JGJ46-2012行业《建筑施工安全检查标准》JGJ59-2011地方《岩土工程技术规范》DB29-20-2000地方《天津市建设工程施工现场安全管理规程》DB29-113-2011地方《建筑基坑工程技术规程》DB29-202-2012二、工程概况2.1建设工程概况序号项　　目内　　容1工程名称紫烟阁四期99#-122#、136#楼及地下车库2工程地址天津市津南区小站镇3建设单位天津市天山房地产开发有限公司-60- 基坑土方开挖及降水施工方案4设计单位主体：天津市正石建筑设计有限公司支护：天津大学建筑设计研究院5监理单位石家庄东方工程监理有限公司6施工单位中国华冶科工集团有限公司7　　　　　　施工范围工程总包8基本情况承包方式质量目标包工包料包工期海河杯建筑规模层数地下车库一层，主楼地下二层，地上楼座最高15层，最低2层标高承台底标高：地库一层为-2.6m，地库二层为-2.7m。建筑功能公共建筑结构类型框架结构基础形式钻孔灌注桩桩基+平板式筏型基础2.1.1规划总平面规划总用地东西向宽为365m，南北向长为290m，位于天津市津南区小站镇，雷岗路南侧，昌盛路南侧，天山大街东侧，东马路西侧。场地地面高程变化在1.32～3.54m之间，地貌属于第四系冲积～海积平原，几经海陆变迁沉积了巨厚的沉积物。本工程场地地下水类型主要为潜水。紫烟阁四期99#-122#、136#楼及地下车库建设施工工程，总建筑面积约103789.69平方米，本工程由136#楼、99#-122#楼及地库组成，其中136#楼地上3层，99#-104#楼、109#楼、110#楼地上3层，105#楼-108#楼地上4层，111#楼、112#楼地上9层，113#-116#楼、119#楼-121#楼地上11层，117#楼、118#楼地上15层，122#楼地上7层。111#-122#楼整体地库一层，主楼地下两层。建筑物别墅区±0.000相当于大沽标高3.500m，高层±0.000相当于大沽标高3.35m。现场地地坪大沽高程I区域为3.500m，相当于建筑标高为-0.600m，地下车库筏板顶标高为-6.050m，筏板厚500mm，基础形式为桩承台（下柱墩形式），承台底标高大部分为-7.150m，局部二层为-11.150m，故基坑深度分别为6.050m、6.550m，10.550m。因场地限制，现场不具备放坡大开挖的条件，地下车库周边需-60- 基坑土方开挖及降水施工方案做支护方可进行土方开挖，本工程基坑支护采用钻孔灌注桩、格构式钢筋混凝土内支撑的基坑支护形式，止水方案采用φ700@1000的双轴水泥搅拌桩止水帷幕，土方开挖采用机械开挖，人工配合清除基底预留土层。规划总平面图如下图所示：2.1.2开挖范围及方量说明本工程土方开挖分为别墅区、高层车库两个部分，由于别墅区先出工作面，土方量也小。因此先开挖别墅区，后开挖高层区。高层及车库区土方开挖分-60- 基坑土方开挖及降水施工方案六个施工区段，本次施工开挖区域为Ⅰ、Ⅲ、Ⅳ、VI四个区域，施工顺序按照序号进行。首先对Ⅰ、III区和Ⅳ、VI区施工段进行开挖，待Ⅰ、III区和Ⅳ、VI区地库底板施工完成后开挖Ⅱ、V区。总开挖面积约为2.3万平方米，出土量约为12万方。土方开挖区域示意图如下：2.1.3塔吊布置及做法根据工程的结构特点、建筑高度、所需机械的回转半径、施工进度要求以及施工现场实际情况等因素，综合考虑对比，决定共采用9台塔吊作为结构施工阶段垂直运输设备，车库施工时利用主楼塔吊。塔吊型号均选用QTZ63型，臂长50m、55m、45m、40m，高层区塔吊基础采用格构柱钢平台基础。经与设计沟通确认，本工程塔吊基础拟在地下室顶板上,塔吊标准节直接-60- 基坑土方开挖及降水施工方案埋入塔吊基础内1m，上部施工地下室筏板（500mm厚）时在塔吊标准节位置不再留设预留孔洞，一次性浇筑。塔吊基础顶标高为-7.65m，低于筏板底标高500mm，此500mm设置为缓冲层。根据岩土工程勘察报告中土质情况，现场土质强度不能满足塔吊基础安装地承载力要求，拟对塔吊基础进行打桩处理，桩基要求及施工方法见附图。（塔吊基础及塔吊桩相关验算已报业主、监理批准）塔吊基础做法见下图：塔吊平面布置图：-60- 基坑土方开挖及降水施工方案2.2周边环境及地下管线情况基础南侧支护与办公区围墙相隔约13m；南侧围挡下1m左右有一根水管；其-60- 基坑土方开挖及降水施工方案余均为空地，北侧影响范围内无管线。基坑周边环境平面图见附图。2.3支护结构设计概况2.3.1支护结构设计对工程施工的要求：1.开挖前应按照建委相关文件进行土方开挖及降水施工方案论证。2.冠梁及支撑体系采用钢筋混凝土现浇结构，支撑体系应在同一平面内整浇，全部水平支撑体系达到设计强度100%后方可进行土方开挖。3.基坑开挖时应对称、分层、均匀开挖，每层开挖深度不得超过3.0m。4.基坑开挖先由机械挖到设计基底以上0.2～0.3m，其余土体由人工挖除，基坑开挖时不得碰撞支护桩、支撑结构及工程桩。5.基坑中局部落深处结合坑内实际土质情况，采用放坡或砖墙支护。6.为了控制基坑变形，要求基坑开挖后应在48小时内施工素混凝土垫层，再进行剔除桩头等其它工作。基坑内四周素混凝土垫层下应先施工排水盲沟。2.3.2工程结构设计概况基坑支撑体系冠梁、支护桩、钢筋混凝土支撑及竖托桩支撑体系结构类型框架、剪力墙结构基础形式桩基+筏板建筑抗震设防类别丙类建筑结构安全等级二级抗震设防烈度7度设计地震分组第二组地基场地类别III类抗震等级地下车库为三级；楼座为二级抗震构造措施地库为三级；楼座为一级标高建筑物别墅区±0.000相当于大沽标高3.500m，高层±0.000相当于大沽标高3.350m基坑深度现场地地坪大沽高程为3.500m，相当于建筑标高为-0.600m，承台底标高大部分为-7.150m、-11.150m，基坑深度分别为6.550m、10.550m。工程桩工程桩：Φ600，有效桩长28m、24m，桩顶标高-7.000m、-11.000m；-60- 基坑土方开挖及降水施工方案抗拔桩：Φ600，有效桩长28m，桩顶标高-7.000m支护桩钻孔灌注桩1：Φ600@900，有效桩长10.3m，桩顶标高1.600m钻孔灌注桩2：Φ600@1000/2000，有效桩长11.8m，桩顶标高1.600m钻孔灌注桩3：Φ800@1000，有效桩长10.900m，桩顶标高1.200m钻孔灌注桩4：Φ600@1000，有效桩长11.400m，桩顶标高1.200m钻孔灌注桩5：Φ600@900，有效桩长9.900m，桩顶标高1.200m水泥搅拌桩双轴水泥搅拌桩1：Φ700@1000，有效桩长10.30m，桩顶标高-1.600m双轴水泥搅拌桩1：Φ700@1000，有效桩长9.90m，桩顶标高-1.200m钢板桩工字钢：H500×300×11×18间距800，桩长12m支护结构1、单排桩形式，外侧设止水帷幕或直接在止水帷幕上打混凝土灌注桩,顶部采用冠梁及支撑2、双排桩形式，中间设止水帷幕，顶部采用冠梁、连梁相连接的方式3、钢板桩形式，外侧设止水帷幕，顶部采用冠梁及支撑支撑结构支撑结构采用竖托桩、格构柱形式，顶部采用单排桩与连梁相结合的方式竖托桩竖托桩1：桩径700mm，桩长12m降水井井径800mm，井管500mm，井深16m、10.5m；降水井（观察井）井径800mm，井深13m、9m-60- 基坑土方开挖及降水施工方案基坑支护结构平面布置图-60- 基坑土方开挖及降水施工方案地库二层东北角支撑结构放大图-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案竖托桩及格构剖面图-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案2.4工程地质情况2.4.1拟建场地概况拟建场地位于天津市津南区小站镇，雷岗路南侧，昌盛路南侧，天山大街东侧，东马路西侧。场地地面高程变化在1.32～3.54m之间，地貌属于第四系冲积～海积平原，几经海陆变迁沉积了巨厚的沉积物。本工程场地地下水类型主要为潜水。拟建场地为荒地，场地内有大量芦苇，局部有堆土，地势有所起伏。2.4.2场地地层分布及土质特征70.00m深度范围内，地基土按成因年代可分为8层，按物理力学性质进一步划分为15个亚层。各层土的土质特征及分布规律描述如下：-60- 基坑土方开挖及降水施工方案1、人工填土层（Qml）全场地均有分布，大部分场地厚度为0.40～1.20m。底板标高为2.27～0.26m，该层自上而下可分为2个亚层。第一亚层，杂填土（地层编号①1）：厚度为0.40～4.00m，由碎砖、石子等组成。第二亚层，素填土（地层编号①2）：厚度为0.40～3.80m，属高压缩性土。人工填土填垫年限小于十年。2、全新统上组陆相冲积层厚度0.80～2.60m，顶板标高为2.27～0.26m，主要由粘土组成，属高压缩性土。局部夹粉质粘土、淤泥质粘土透镜体。本层土水平方向上土质尚均匀，分布尚稳定。3、全新统中组海相沉积层厚度10.10～12.20m，顶板标高为0.44～-0.81m，该层从上而下可分为2个亚层。第一亚层，淤泥质粘土（地层编号⑥2）：厚度为3.10～5.50m，流塑状态，无层理，含贝壳，属高压缩性土。局部夹粉质粘土、粘土透镜体。第二亚层，粉质粘土（地层编号⑥4）：厚度为5.70m～8.00m，软塑状态，有层理，含贝壳，属中压缩性土。局部夹粪土、淤泥质粉质粘土、淤泥质粘土透镜体。本层土水平方向土质尚均与，分布较稳定。4、全新统下组陆相冲积层厚度3.50～6.90m，顶板标高为-10.30～-12.56m，主要由粉质粘土组成，可塑状态，无层理，含铁质，属中压缩性土。局部夹粉土透镜体。本层土水平方向尚均匀，分布较稳定。5、上更新统第五组陆相冲积层厚度10.50～13.90m，顶板标高为-15.07～-17.76m，该层自上而下可分为2个亚层。第一亚层，粉土（地层编号⑨2）：厚度为3.50～7.90m，密实状态，无层理，含铁质，属中（偏低）压缩性土。局部夹粉质粘土透镜体。-60- 基坑土方开挖及降水施工方案第二亚层，粉质粘土（地层编号⑨3）：厚度为4.50～8.80m，可塑状态，无层理，含铁质，属中压缩性土。本层土⑨2亚层中夹较多粉质粘土透镜体，土质不甚均匀，⑨3亚层土质较均匀，各亚层分布较稳定。6、上更新统第三组陆相冲积层揭示厚度19.00～21.00m，顶板标高为-27.42～-29.39m，该层从上而下可分为5个亚层。第一亚层，粉质粘土（地层编号1）：厚度2.50～5.80m，可塑状态，无层理，含铁质，属中压缩性土。局部夹粉土透镜体。第二亚层，粉土（地层编号2）：厚度2.30～10.70m，密实状态，无层理，含铁质，属低压缩性土。局部夹粉质粘土、粘土透镜体。第三亚层，粉质粘土（地层编号2-1）：厚度1.20～5.30m，可塑状态，无层理，含铁质，属中压缩性土。第四亚层，粉质粘土（地层编号3）：厚度1.50～7.20m，可塑状态，无层理，含铁质，属中压缩性土。第五亚层，粉土（地层编号4）：厚度7.20～10.80m，密实状态，无层理，含铁质，属中（偏低）压缩性土。局部夹粉质粘土、粘土透镜体。本层土1、2-1、3亚层分布不稳定，各亚层厚度变化较大，水平方向上土质不甚均匀，2、4亚层土质尚均匀，分布较稳定。7、上更新统第二组海相沉积层揭示厚度11.70～13.10m，顶板标高为-47.21～-49.40m，主要由粉土（地层编号2）组成，密实状态，无层理，含贝壳，属中（偏低）压缩性土。局部夹粉质粘土、粘土透镜体。8、上更新统第一组陆相冲积层勘查钻至最低标高-67.73m，揭露最大厚度7.00m，顶板标高为-60.64～-60.73m，主要由粉质粘土（地层编号1）组成，可塑状态，无层理，含铁质，属中压缩性土。-60- 基坑土方开挖及降水施工方案2.4.3土层参数土层物理力学性质统计表土层名称天然含水量ω(%)重力密度γ（kN/m3）天然孔隙比e塑性指数Ip液性指数Il直剪固结快剪直剪快剪C(kPa)Φ(度)C(kPa)Φ(度)1粘土35.918.51.02718.90.7413.507.1312.105.002淤泥质粘土47.917.31.35821.11.128.866.527.153.484粉质粘土26.619.60.74511.50.9013.5818.669.1915.181粉质粘土25.219.90.70512.90.6014.7416.8812.7412.682粉土21.920.20.6248.00.555.1332.414.1531.50注：表中参数均为标准值。2.5水文地质情况勘探期间实测场地地下水位如下：初见水位埋深1.50～2.00m，相当于标高1.16～0.88m；静止水位埋深0.60～2.50m，相当于标高1.88～1.38m。表层地下水属于潜水类型，主要以大气降水补给，蒸发形式排泄为主，水位随季节而变化。根据区域水文地质资料，地下水位年变化幅度在0.50～1.00m左右。根据场地周边道路标高（大沽高程3.70m左右），本次场地抗浮设防水位按大沽高程3.00m考虑。埋深20.00m以上各层土的渗透系数及渗透性见下表地层编号岩性垂直渗透系数KV(cm/s)水平渗透系数KH(cm/s)渗透性等级1粘土1.00×10-71.41×10-7不透水2淤泥质粘土4.29×10-71.50×10-7不透水-60- 基坑土方开挖及降水施工方案4粉质粘土3.78×10-64.05×10-6微透水1粉质粘土5.96×10-65.28×10-7微透水2粉土2.62×10-56.52×10-5弱透水2.6基坑工程的重点、难点及关键点本工程基坑工程的难点、重点和关键点：2.6.1支撑系统节点处开挖不便，挖土机挖土中不得碰撞水平撑及竖向支撑。2.6.2筏板下承台基础及电梯基坑处局部开挖较深，且工程桩比较密集，开挖不便。2.6.3本工程土方开挖深度较深，场地狭窄，开挖时土方倒运比较困难，能顺利有序的开挖，同时能够保证支护结构的安全是关健。因此需做好土方施工期间的基坑监测工作，发现支护桩变形或位移及时沟通磋商以采取加固措施。2.6.4现场土质较差，同时开挖，临时道路的布置及车辆运行方向。2.6.5测量控制网的设置，在不受影响基础施工的范围内。2.7施工组织管理机构项目部组织机构见下框图所示：-60- 基坑土方开挖及降水施工方案2.8资源配置计划2.8.1劳动力计划根据工程的特点及施工组织设计的要求设置组织机构，配备劳动定员，明确岗位职责，主要劳动力组织见下表：劳动力组织表序号工种人数（名）主要工作内容1值班技术人员14施工技术指导、质量记录2砖工60负责砖胎模砌筑3模板工8负责模板安装及拆除4砼工50砼浇注作业5杂工200桩头破除、清槽及其它辅助工作等6测量工10负责测量放线，高程控制7电工10负责施工中的涉电作业2.8.2施工机具及测量装置配备计划机械名称型号台数备注反铲挖掘机Cat32018挖土自卸汽车36土方运输推土机5场地平整商品砼搅拌站砼搅拌及输送潜水泵QY-25270降排水钢筋切割机GQ405台钢筋加工钢筋弯曲机GW405台钢筋加工套丝机4钢筋加工空气压缩机20台桩顶砼破除振动棒6台混凝土浇注（冠梁及支撑）高压水枪2个运土车冲洗-60- 基坑土方开挖及降水施工方案自动冲车设备1车辆冲洗电子经纬仪DT-022监测水准仪NL22监测激光垂准仪DZJ22监测钢卷尺50米3监测对讲机TR99010联络发电机3备用三、土方开挖方案3.1施工准备3.1.1技术准备1、认真熟悉掌握施工图的内容、要求和特点，熟悉各部位载面尺寸、标高等，做好技术交底。2、基坑大面积土方施工前，降水井已经打好，且地下水已经降低于地下室基础标高以下1.0m。3、土方开挖机械进场并经过检修。4、确定弃土堆场并设计好运输道路。5、在场地周围设置临边防护，并做好必要的截水沟、排水沟及集水井，疏通排水系统，保证场地不积水。7、保护设置测量控制网：包括轴线控制桩和水平基准点。根据开挖灰线、标高、轴线经检查复核无误后方可进行开挖施工。基坑土方开挖平面布置图见附图。3.1.2作业条件1、土方开挖前，应根据施工方案的要求，凡在施工区域内软弱土层、淤泥、垃圾、树根等不宜做回填土方进行分类处置。2、建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。3、在施工区内设置临时性排水管道或排水沟，排至集水井，再用水泵排走。4-60- 基坑土方开挖及降水施工方案、夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。5、开挖有地下水位的基坑槽时，应根据工程地质资料，采取措施降低地下水位。降至开挖面以下1.0m，然后开挖。6、选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定方案。7、施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。8、在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。9、熟悉图纸，做好技术交底。检查图纸和资料是否齐全，核对平面尺寸和基坑标高，熟悉土层地质，水文勘察资料，审查地基处理和基础设计，核清地下结构物。基础平面和周围地下设施管线，明确各专业工序问题及配合关系。施工工期要求并向参加施工人员进行层层技术交底。10、出现支护桩桩间土渗水或观察井水位下降应立即查找渗漏位置，应将止水帷幕桩全部闭合，精确记住冷缝处的位置，确保补漏效果。11、基坑开挖前应提前落实好具有相关资质的监测单位，并做好系统的开挖监测方案，经有关部门审批通过后方可施工。12、土方开挖前邀请第三方监测单位设置观测点，并做好记录。对开挖过程中房屋及道路的沉降、倾斜及裂缝发展情况随时进行监测，确保其安全。3.2土方开挖方法3.2.1施工顺序南侧区域施工具体步骤如下：定位放线、验线→清除-1.700m标高以上土方→修临时道路→开挖至基底→人工清土、剔桩头→放基底边线→验槽→垫层施工目前冠梁及支撑系统（除深基坑-4.100m腰梁处支撑外）已施工完毕，正在养护，冠梁周边排水沟及周边场地硬化正在施工中。根据降水观测情况及支撑系统砼同条件试压情况，满足开挖条件后，再进行基坑大面积开挖。基坑大面积土方开挖采用流水施工，由东向西开挖，采用12台挖土机开挖，配合30-60- 基坑土方开挖及降水施工方案台翻斗运土车,计划土方开挖工期为50天。北侧区域施工步骤如下：定位放线、验线→修临时道路→开挖至标高-4.100m施工支撑结构→开挖至基底→人工清土、剔桩头→放基底边线→验槽→垫层施工北侧区域由东北向西南方向开挖，采用6台挖土机开挖，配合18辆翻斗运土车，土方开挖至标高-4.100m工期10天，施工支撑结构20天，养护至强度达到100%需15～20天，开挖至设计标高-11.150m需20天，综上所述总工期为70天。第一步：基坑大面积开挖先取掉-1.700m标高以上土方（支撑系统顶标高以上），同时回填冠梁及支撑间空隙以利于开挖。第二步：施工区内设置运输车临时道路，采用渣土碎石铺垫，挖土机挖土中不得碰撞水平撑及竖向支撑。第三步：基坑四周仅北侧存在建筑物，西侧毗邻东丽湖引桥而西北角为出土口，故对基坑西南位置进行试挖，试挖长度不超过30m，根据试挖结果进一步指导大面积整体开挖。第四步：按“竖向分层”的原则进行开挖，两步（局部三步）挖深到坑底，预留300mm土方人工配合清除，在南、北侧挖土区域间设置运输道路。因承台基础及电梯基坑低于筏板底部，此部位考虑采用人工开挖，承台基础采用放坡形式，电梯基坑采用砖胎膜支护形式。-60- 基坑土方开挖及降水施工方案开挖顺序及出土道路示意图竖向分层开挖示意图如下图所示：-60- 基坑土方开挖及降水施工方案3.2.2基坑开挖细节要求：1、基坑大面积开挖采用反铲挖土机开挖，由南向北、由东北向西南开挖。承台底标高大部分为-7.150m、-11.150m。土方开挖工程量比较大，开挖深度较大，故工程采用竖向分层开挖。工程桩桩间土的开挖采用机械开挖改用小斗。注意不要碰工程桩引起移位或损坏。为防止挖掘机碰撞桩体，工程桩周边50cm内土壤用人工开挖。2、机械挖土挖至距基底设计标高300mm处，找出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线引桩拉通线，确定承台的宽度，清底后进行验收。采用反铲挖掘机和人工配合挖土的方式进行，挖出的基坑土用自卸汽车运到施工现场以外存放，用于回填使用。工程桩随土方开挖进度及时破除，破除后桩头外运至场外堆土场。3、基坑桩承台及电梯基坑处，采用人工进行挖掘，并用手推车把土方运到机械作业半径范围内，以便机械挖走。4、在地下水位以下挖土，先将水位降低至坑底以下1.0m，以利挖方顺利进行。降水工作持续到基础施工完成。6、在基坑顶部四周设置截水沟，以防地面雨水流入基坑，同时应经常检查边-60- 基坑土方开挖及降水施工方案坡情况，以防止坑壁受水浸泡造成塌方。及时做好边坡防护，周边工作面设立警示牌，严禁堆放任何施工材料增加周边荷载，以防造成土方失稳。尽量缩短基坑暴露时间，随清随打垫层，加快施工工期，尽快完成底板结构施工。7、基坑挖完后应进行验槽，作好记录，如发现地基土质与地质勘察报告、设计要求不符时，应与有关人员研究及时处理。8、随时观测槽边稳定性及降水井水位情况，如遇特殊情况，应及时采取措施，并向有关单位汇报。9、基坑开挖后清平、晾晒，并会同监理单位进行验收合格后进行下一步施工。若遇不良地质，超挖部分的回填级配砂石，压实系数达到0.94以上。10、随着土方工程的进行，设专人在工长、质量员的监督下作好槽底标高的监控，并做好记录，由资料员负责保管，如遇异常情况，及时与甲方、监理等相关人员进行联系，尽快采取恰当的技术措施进行处理。11、基槽清除平整完后，及时报验进行垫层施工。12、在土方开挖过程中，发现有漏水现象及时上报，与设计沟通。13、在土方开挖过程中监测单位应建立一个网络联络平台，将每天的监测情况及时反映到联络平台上，使各个相关单位都能第一时间知道基坑施工的最新情况，一旦发生问题好及时处理、调整、解决。3.3土方开挖应注意事项3.3.1土方开挖及降低水位时，应经常注意观察附近已有建筑物或构筑物、道路、管线，有无下沉和变形。如有下沉和变形，应与设计和建设单位研究采取防护措施。3.3.2土方开挖中如发现文物或古墓，应立即妥善保护并及时报请当地有关部门来现场处理，待妥善处理后，方可继续施工。3.3.3挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如发现测量用的永久性桩或地质部门设置的观测孔等也应加以保护。如施工必须损坏时，应事先取得原设置或保管单位的书面同意。3.3.4施工中应经常检查边坡和观测邻近建筑物、道路的情况，如发现变形、移动等情况，应与设计和建设单位研究采取防护措施。3.3.5基坑周围地面应进行截水、排水处理，严防雨水等地面水浸入基坑土体。-60- 基坑土方开挖及降水施工方案3.3.6在土方开挖时派专人对基坑内的降水井进行保护，避免降水井被破坏。3.3.7基坑周边2m范围内严禁堆载，2m外施工道路超载（含堆载）不应超过20Kpa。3.4土方开挖质量要求3.4.1土方施工设专人指挥，并进行书面安全、技术交底。3.4.2测量员随时测量，保证基底标高和基坑线。3.4.3坑底留够300mm厚的土人工捡底，避免地基土被扰动。3.4.4土方开挖工程质量验收标准项目序号检查项目允许偏差或允许值mm)检验方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高－50±30±50－50－50水准仪检查2长、宽度(由设计中心线向两边量)＋200－50＋300－100＋500－150＋100－经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。3.4.5土方回填工程质量验收标准项目序号检查项目允许偏差或允许值（mm)检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高－50±30±50－50－50水准仪2分层压实系数设计要求按规定方法一般1回填土料设计要求取样检查或直观鉴别-60- 基坑土方开挖及降水施工方案项目2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪3.5土方回填深基坑土方分两次进行回填，回填换撑示意图如下图所示：-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案回填土要求如下：1、填土每层铺土厚度和压实遍数视土的性质、设计要求的压实系数和使用的压（夯）实机具性能而确定。2、土方回填前应清除基底上垃圾、草皮、树根，排除坑穴中积水、淤泥、杂物，并应采取措施防止地表滞水流入填方区，浸泡地基。3、填土应由下而上分层铺填，每层虚铺厚度不宜大于300mm。四、降水施工4.1大口井井点降水的特点(1)排水量大，降水深，降水效果好。(2)降水范围大，井距大，对施工平面布置的干扰小。(3)不受土层限制，可用于各种情况。(4)成孔较易解决，机械灵活，操作简单。(5)井点制作，降水设备及操作工艺、维护管理均较简便。4.2大口井井点降水的作用(1)通过降低地下水位消除基坑坡面及坑底的渗水，改善施工作业条件。(2)增加边坡稳定性，防止坡面和基底的土粒流失，以避免流沙现象。(3)降低承压水位，防止坑底隆起与破坏。(4)改善基坑的砂土特性，加速土的固结。4.3水在土中渗流的基本规律土体本身如果存在并保持水头差，水就会不断地产生流动，形成稳定流。其渗流速度：v=k·i(适用于砂及其他较细颗粒的土中)水在土中渗流的速度v取决于两方面的因素：①土的透水性(反映为渗透系数k的大小)；水力条件(反映为水力梯度i的大小)，这就是水在土中渗流的基本规律，也就是著名的达西定律。这对于我们理解许多地下水的现象有很大的帮助。4.4降水工艺及措施4.4.1大口井井点系统设备①井管：采用φ500无砂混凝土井管，四周150mm过滤范围填充6～8mm碎石屑。-60- 基坑土方开挖及降水施工方案②水泵：采用QY-25型潜水电泵。4.4.2大口井布置及埋设(1)大口井布置。根据降水设计方案，降水井井深分10.5m和16m两种，井间距20m，降水井布置位置尽量错开承台及工程桩，尽量放置在后浇带的位置。基坑内设置降水井为井径800mm，井管500mm，深10.5m的199口降水井,深16m的60口降水井，基坑止水帷幕外侧共计设置30口观察井，观察井井径800mm，井管500mm，深9m（23口）、深13m（7口）。降水井采用旋转钻机成孔、泥浆护壁，成孔直径为800mm。井管沉放前先进行清孔，清孔采用吊筒反复上下提升洗孔。降水井及观察井（地库四周）布置示意图、降水管网布置图、降水井及减压井剖面图如下所示：-60- 基坑土方开挖及降水施工方案降水井平面布置图-60- 基坑土方开挖及降水施工方案降水管网布置图-60- 基坑土方开挖及降水施工方案-60- 基坑土方开挖及降水施工方案(2)大口井埋设及洗井。大口井采用旋转钻机成孔、泥浆护壁，成孔直径为800mm。井管沉放前先进行清孔，清孔采用吊筒反复上下提升洗孔。井管安放垂直，井管与孔壁间用粒径6mm～8mm碎石屑填充作过滤层，井口高出自然地坪300～500mm，井口周边自然地坪标高向下0.5m范围内用黏土填充夯实，并设置防护。安放水泵前，再进行一次清洗、滤井，冲除沉渣，保持滤网畅通。潜水电泵吊入滤水层部位，潜水电机、电缆及接头保证有可靠的绝缘，并配置保护控制开关。4.4.3大口井井点施工顺序井位放样－做井口、安护筒－钻机就位、钻孔－回填井底－豆石垫层－吊放井管－回填管壁与孔壁问过滤层－安装水泵及控制电路－试抽－降水井正常工作－降水至基础标高下1.00m－土方开挖4.4.4井点监测-60- 基坑土方开挖及降水施工方案沿基坑四周布设同样直径的降水观测井，每日进行水位量测并编号进行记录。其要求包括：(1)降水开始前，所有抽水井、观测井统一联测静止水位，统一编号，统一基准。(2)观测时采用钢尺水位计，将仪器探头沿水位管下放，当碰到水时，接收机会发出蜂鸣声，读出钢尺电缆在管口处的深度读数，再结合精密水准连测的管口高程，就可以求出地下水位的绝对高程。(3)每天重复观测，利用基坑外地下水位的变化，监测地下水对周边环境的影响。(4)根据水位变化情况与预测计算分析，及时发现问题，调整抽排系统，并与基坑其他岩土工程监测资料进行对比分析，及时建议、确定采用的防治措施。4.4.5排水设施大口井降水从基坑开挖前25天进行，直至基坑回填施工完成后才可停止抽水。基坑降水期间由南向北分为三个区域，每个区域内设置砖砌沉淀池一座（2m高），每个区域的降水井统一抽至专用沉淀池，经三级沉淀过滤后再统一排入基坑东侧秀竹路市政管网内。土方开挖期间在基坑东侧冠梁部位上设置2个移动式沉淀池（钢板焊接组装），集水坑及降水井的水统一排至移动沉淀池，再由沉淀池抽至秀竹路市政管网。开挖到基坑底后，在基坑底设排水盲沟，排水盲沟与降水井相连形成降排水系统。4.4.6封井方案及措施由于基础施工时，降水必须连续进行，故必须对开挖区域内部分井管穿底板部位采取措施，以保证降水不停，同时应注意做好防水和抗浮力破坏。采取如下措施：1、在浇筑砼垫层前，首先将垫层以上降水井砼滤管外壁清除，然后选用φ200*5钢管内插，其顶标高高出底板顶面100mm，下端与降水井搭接长度1.0m，钢管外侧缠绕麻丝，并用油膏封死。2、在底板中用两个半圆钢环焊在钢管外侧，形成止水翼环（厚5宽100），焊缝应饱满，不得有缝隙。止水翼环设置两道，上道位于底板顶面下150，下道位于底板底面上150。-60- 基坑土方开挖及降水施工方案3、底板钢筋遇降水井钢套管时，钢筋从周边绕过。但必须另外加双层各四根同直径钢筋，加筋应顺着底板钢筋的方向，在钢套管周围四个方位各设置一根，并与钢套管进行焊接连接，伸出套管水平长度不小于1.5m。（加筋一方面可加强此处底板，另一方面可固定钢套管，防止底板砼浇筑时移位，且后期能和止水翼环共同抗浮。降水井穿基础底板大样如下图所示：4、封井方法确定的三要素为：①水位的高低，②停泵时水位上涨的速度，③封井操作的速度。具体封井法为：在基础底板面下100mm，焊接一块δ=5mm厚的钢盖板封顶，深井管内回填1：1水泥砂浆干粉，水位大的，还应填入水泥包。对于深井管内地下水位到管底较深的，可先回填一部分1：1砂石，再抽水降低地下水位，然后回填干粉，以减少深井管内的地下水量。为了防止地下水位上升过快，在封井过程中，填入一块木盖板。封井盖板焊好后，停留三天观察检查验收无渗漏水现象后，用微膨胀砼将封井盖板上剩余处补浇密实。5、其施工顺序为：降水→回填1：1砂石→回填干粉水泥砂浆→放木盖板→-60- 基坑土方开挖及降水施工方案回填干粉水泥砂浆→割钢管、封井钢盖板焊接→补浇微膨胀砼。具体方法如下图所示：6、施工时应注意下列问题：①首先对地下水位上升速度进行检测，当停泵后地下水位上升速度小于0.5mm/h，宜采用此法。②操作应迅速，提潜水泵、回填干粉等应节约时间。③第一次干粉回填，应回填至地下水面以上，然后放入木盖板，继续回填上部干粉。④焊接钢盖板速度要快，质量要保证，此是关键。底板顶上部钢管割除时应控制钢管顶低于结构面层30mm。4.4.6降水措施-60- 基坑土方开挖及降水施工方案降水井采用无砂混凝土井管，提前25天开始降水，开挖时随打随降，直至将地下水位降至坑底以下不小于1.0m。发现渗漏及时停止降水，堵漏完毕后再进行降水。基坑开挖至坑底时基坑内做粒径碎石盲沟，盲沟要求随挖随填，宽400mm深400mm与降水井相连组成降排水系统。基坑开挖及基础施工期间指派专人采取适当的措施以保护降水井，以保持降水井正常降水。在基坑外侧设φ300排水钢管，沟底排水坡度1%，坡向沉砂池沉淀后再排入市政排水管道，防止地面水或雨水流入基坑内。4.5质量措施(1)降水由专人负责抽水、观测，做好观测记录，及时反馈信息。(2)井管施工过程中，控制井径、井深、井管配制、砂石料填筑、洗井、试抽五道工序的质量。(3)按降水监测要求做好监测记录，根据水位、水量变化情况及时采取调整措施。(4)井点供电系统采用双线路，防止中途停电或发生故障，影响排水。4.6安全措施(1)加强对周围地表及建筑物的沉降观测，及时取得数据，保证安全施工。(2)一旦发生水位观测孔中的水位、水量变化异常、局部区域出现超降现象，立即采取措施。停止降水，必要时进行地下回灌。(3)加强对附近管线的沉降观测，及时取得数据，保证安全。(4)发现周围地表、建筑物和管线监测记录有异常，立即进行分析，必要时停止降水，进行加固。4.7成品保护在土方开挖过程中，在工程桩位及降水井处设立警示旗。设专人指挥挖土机及运土车辆，防止破坏桩。机械开挖至桩顶及桩边300mm，其余部分土方采用人工清除，以防止对工程桩和支撑格构柱及降水井造成破坏。五、周边建（构）筑物及管线的保护情况5.1在前期准备工作中，业主已经对影响基坑施工的地下管线进行了改移工作。-60- 基坑土方开挖及降水施工方案施工准备期间，应会同业主、监理工程师和相关单位一起对施工影响范围内的各种管线调查复核，核实地下管线的平面位置、类型、规格、埋深，并经有关部门或单位确认。当发现与业主提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核，地下管线核查的主要内容包括：1）、制定详尽细致的核查计划和核查方案。2）、搜集相关的管线资料，对地下所有管线进行探查和确认。3）、准确探查和测定出施工区域内所有管线的种类位置埋深形状尺寸等，并将核查结果报相应部门确认。4）、向有关部门确认各类管线的容许变形量。5.2周边建（构）筑物及管线保护的总体原则思想上要对管线保持高度重视；开挖样洞，施工前必须全部暴露清楚，便于保护；落实专人负责；管线保护工作首先办好监护，后落实专门措施，这样能有效地加以保护。5.3管线保护措施为保证基坑外侧公用管线在施工期间的安全，拟定如下具体管线保护措施。5.3.1项目部组成以项目经理总负责，项目部安全部、工程部组成的管线保护领导小组，加强深坑开挖、排水沟开挖、电缆埋设等施工期间对原有管线的保护工作；5.3.2教育每个工人从思想上高度重视保护公用管线的重要性及损坏公用管线的危害性，特别是在路口附近，现场操作人员在施工过程中更应高度重视。5.3.3发生意外情况的处置措施：在施工中万一出现意外情况，应该临危不乱，一方面向有关管线单位反映，要求组织抢救：另一方面立即报告自己上级主管部门领导，保护事故现场，把出事地点护栏或红白带围起来，组织临时纠察队，防止伤害行人或事故扩大，及时组织人力、物力、财力、配合公用管线单位全力以赴投入抢险任务，缩短抢险时间，使管线尽快恢复，减少国家损失。事后要按照“三不放过”原则分析事故原因．分清事故责任，提出整改措施．杜绝类似事故的发生，并对有关人员进行通报批评或处罚等。六、基坑监测6.1监测说明-60- 基坑土方开挖及降水施工方案本工程基坑需进行变形监测，监测点位置设置在预计变形较大或局部地质条件最为不利的地段，按设计要求及施工需要布设变形观测点，对基坑边的水平位移及垂直沉降进行监测。基坑及基坑周边建筑物变形观测现由业主委托第三方（有资质的检测单位）进行。同时，我公司亦作施工监测，监测工作指派专人负责进行，同时严格按监测周期进行，并作好监测记录。对于监测记录，每次测后要进行整理，绘制变形曲线，观察位移变化是否合理。本工程确定监测项目的警戒值：1）、基坑支护桩桩顶水平位移单排桩警戒值为24mm（设计值为30mm）、双排桩警戒值为32mm(设计值为40mm)；2）、水位变化警戒值为800mm(设计值为1000mm)；3）、基坑周边管线的沉降警戒值为16mm(设计值为20mm)；4）、西北侧红线外泵站、周边现状市政道路、西侧引桥的沉降警戒值为16mm（设计值为20mm）；5）、西侧引桥的裂缝警戒值为2mm。6.2监测目的6.2.1为保证基坑支护工程能安全顺利完成，必需对基坑支护结构进行系统观测，及时掌握其变化和稳定状况。6.2.2保证基坑支护结构和相邻建筑物以及地下管线的安全；6.3监测依据6.3.1《建筑变形测量规范》JGJ8-2007；6.3.2《建筑基坑工程技术规范》DB29-202-2010；6.3.3《国家一、二等水准测量规范》GB12897-2006；6.3.4《建筑基坑支护技术规程》JGJ120-2012；6.3.5《建筑基坑工程检测技术规范》GB50497-2009；6.4监测内容及项目巡视检查内容：6.4.1支护桩顶水平位移的测量；6.4.2西北侧红线外泵站、周边市政道路、西侧引桥的沉降及裂缝监测；6.4.3基坑周边管线的沉降观测6.4.4巡视检查对自然条件、支护结构、施工工况、周边环境、监测设施等的-60- 基坑土方开挖及降水施工方案检查为重点。因周边建筑、房屋距离基坑均较远，主要需考虑对支撑体系、西侧引桥、市政道路及南侧围墙的沉降变形检测。在基坑支护冠梁位置每隔15米左右布设一个沉降监测点。监测采用精密水准测量，其基本思想为：在施工影响区域外布设3个基准点，基准点必须牢固稳定，且构成一个基准网，通过对基准网定期进行一等水准连测，可得知各基准点的稳定情况，从而对不稳定的基准点剔除或进行修正。每次监测作业时，通过精密水准测量将基准点的高程采用闭合水准测量引测到各监测点上，从而得到各监测点的绝对高程，根据监测点两次所测得高程之差即可得知监测点在这两次期间的沉降量。在基坑开挖前进行首次基准监测，监测次数不少于两次，以进行校核。自基坑开挖时起，每天监测不少于1次，在挖土高峰期,若位移速率变化异常或位移量过大可适当加密周期，增加监测次数。当大规模取土期过后且位移基本稳定，则监测周期可视位移速率的大小合理安排，直至土方回填完毕为止。6.4.5基坑渗、漏水和基坑内外的地下水位变化的观察。按设计要求位置选择基坑止水帷幕外侧观察井及基坑内的部分降水井，采用电子水位计测量水位到管顶的距离，用水准测量的方法测出水位管顶高程，从而计算出水位高程。在基坑开挖降水施工前进行基准监测（不少于两次），挖土期每天监测一次，若水位变化异常可适当加密周期，增加监测次数。当大规模取土期过后且水位基本稳定，则监测周期视水位变化情况合理安排，直至主体施工至±0.000为止。基坑正式降水前进行试降水，观测周边观测井水位变化，若出现止水帷幕渗漏情况，提前封堵渗漏处。6.4.6对支护位移的测量应有基坑边壁顶部的水平位移与垂直沉降，在条件允许的情况下，宜同时测定基坑边壁不同深度位置处的水平位移，以及地表离基坑边壁不同距离处的沉降，绘出地表沉降曲线。6.5监测频率及周期基坑开挖前先进行初始读数。为保证起始数据的准确性，沉降观测和冠梁位移首次均为双观测。基础开挖期间，每天监测不少于1次，在挖土高峰期,若位移速率变化异常或位移量过大可适当加密周期，增加监测次数。遇降雨等天气则加大观测频率。监测至主体结构出地面，回填完毕，所有监测工作结束。-60- 基坑土方开挖及降水施工方案6.6监测点布置因场地四周空间较小，故在基坑四周冠梁上每隔12m左右设置一个沉降及位移监测点，借以测定基坑土方开挖过程中基坑上支护结构的稳定情况，沉降监测采用Ⅱ级水准测量要求实测。在基坑西侧离支护20米位置有3个永久控制点，闭合后对基坑周边点位进行实测，开挖土方时按1次/天观测，开挖后1次/天直至主体施工至±0.000为止。并应有完整的观测记录，形象的图表，曲线和观测报告，出现不利情况应及时通知设计人员进行处理。-60- 基坑土方开挖及降水施工方案6.7监测仪器、监测成果采用精密水准仪和全站仪进行监测。设专门的监测人员进行监测。监测数据要求当天及时整理，内容包括数据检查、校核、误差处理、绘制时序曲线，并根据分析结果及时预测预报。6.8监测信息的反馈及处理观测数据的整理分析：利用该观测数据判定基坑冠梁的位移情况，将水平与-60- 基坑土方开挖及降水施工方案垂直位移填记在“观测报表”中，绘制其历时位移曲线图，分析预测其动态变化趋势，为基坑边坡变形预报预警及工程施工服务。通过对基坑支护体系的监测，利用施工监测信息，针对监测结果进行分析、处理，随时掌握基坑支护体系的工作状态，遇有意外情况发生时能够及时预警，将防止措施实施在事故发生之前，确保基坑支护体系的绝对安全。在土方开挖期间及支撑拆除期间，坚持每天对自然条件、支护结构、施工工况、周边环境、监测设施等进行巡视检查。其余期间不定期进行检查。检查主要为目测法及仪器检测法，仪器检测见我方上述检测方案，巡视检查主要为：观察冠梁上及冠梁与坡面间是否存在裂缝，裂缝变形大小，若变形较大则用仪器复测，观察是否在警戒值或变化速率预见值范围内。七、雨季施工措施7.1雨季土方措施（1）基坑的临边防护、安全边坡、坑壁支护、坑壁荷载等都必须符合《建筑施工安全检查标准》及设计规定的要求。定期对毗邻建筑物、重要管线、道路基坑边坡进行沉降和变形观测，并做好检（观）测记录；防止下雨基坑浸泡造成意外坍塌；（2）若开槽时遇到下雨天，槽底应预留30cm的余土不挖，待验槽后再清底，并随即打上垫层；（3）基坑四周应留排水沟或盲沟，疏通原有排水泄洪系统，并配备足够的抽水泵，必要时，隔30m左右应留一个集水井，集水井要设挡土设施，以防淤塞，装好水泵，接通电源，搭好机棚，派专人日夜值班；  （4）基坑周围地面应设置好临边防护，周边做好排水沟和集水井，排水沟在基坑周边形成封闭整体，经三级过滤池过滤后流入雨水井，周边支护坡坡面采用喷射混凝土防护，防止地面水流入坑内剂雨水冲刷护坡。7.2雨季施工安全技术措施7.2.1场地排水在基坑四周设置400mm×400mm截水沟（或砖砌截水台），沟底排水坡度1%，坡向沉淀池(或移动式沉淀池)沉淀后再排入市政排水管道，防止地面水或雨水流入基坑内。-60- 基坑土方开挖及降水施工方案7.2.2基坑内排水沟与集水井排水根据工程实际情况，在基坑内侧四角及每隔30m处设600mm×600mm×1000mm集水井，使地下水汇集于集水井内，再用水泵将地下水排至基坑外侧排水沟内。基坑内盲沟截面尺寸400×400mm，盲沟内满垫碎石，坑内集水安排专人负责并及时排出。7.2.3本基坑深度大，现场要配备足够数量的潜水泵，及时组织抽水、排水，基坑边组织截水、疏水。为保证安全，大雨或暴雨时停止土方开挖和外运施工。做好电器设备、开关箱、电焊机等设备的覆盖防雨措施，以保护设备和防止发生触电事故。雨天时加强对基坑及周边建筑物的观测，以及时了解基坑的变化，做好防范工作。八、质量保证措施8.1质量保证体系根据相关政府部门的政策法规，结合工程特点和企业质量管理相关制度，建立符合工程实际的质量保证体系，体系应包括总承包在本工程项目的的质量保证体系。各保证体系既要覆盖工程承包范围，又要渗透于本区域的施工过程之中。土方开挖质量保证体系的设置及运转均要围绕质量管理职责、质量控制来进行的，只有当职责明确、控制严格的前提下，才能使质量保证体系落到实处。工程质量保证体系图：-60- 基坑土方开挖及降水施工方案8.2工程质量保证措施基坑降水是本工程的重点：土方开挖过程中挖掘机不要碰到支护桩、支承桩及支撑梁是本工程的难点，充分读懂工程、了解工程的内涵和设计要素，通过工程质量管理体系和工程质量保证体系，采取适应工程的技术要求和质量保证措施。要实现工程质量总体目标和分解目标，必须通过解读工程，了解特点，建立适合于本工程特点的总承包质量管理办法、总承包质量管理的保证措施及成品保护措施的相关内容。8.2.1组织保证和制度落实措施（1）总承包项目经理部依据质量管理体系的要求建立，在土方开挖期间，相关人员确保落实和到位，配备的人员必须具有足够的现场施工经验，并深入了解工程设计意图。（2）建立以项目经理为首的技术管理体系，总承包项目经理部的工程师具体负责落实：开挖前的安全培训、技术交底、开工报告、测量复核、技术资料归档等管理办法，确保土方开挖全过程满足设计及规范要求；并且随时与第三方观测单位保持联系，核对观测记录。（3）建立完善的技术岗位责任制，各级技术人员都要签订技术保证责任书，-60- 基坑土方开挖及降水施工方案实行技术人员专业分工负责制，明确责任，确保各项技术管理工作的落实。（4）土方开挖前的各项手续必须齐全。（5）总承包单位的工程师必须编制土方开挖方案，无相应的开挖方案，该项工程就不得开工。8.2.2施工技术措施保证（1）做好技术交底工作1）技术交底的目的是使施工管理和作业人员了解掌握土方开挖方案、技术标准、施工程序、质量标准、工期要求、安全措施等，做到心中有数，施工有据。2）土方开挖技术交底，以书面交底为主，包括图、表和文字说明。交底资料必须详细、直观，符合施工规范和工艺细则要求。交底资料应妥善保存备查。（2）做好施工测量工作1)工程现场控制桩，由项目工程师负责接收使用、保管。交接双方要逐一现场查看，双方应在交接记录上详细注明控制桩的当前情况及存在问题的处理意见，并进行签认。交接后，由项目工程师组织技术力量对桩位进行复测，复测精度必须符合设计及规范要求。2)土方开挖过程中，测量员负责施工放样、定位。3)测量原始记录、资料、计算、图表必须真实完整，不得涂改，并妥善保管。测量仪器按计量部门规定，定期进行精度校正，保证状态良好。8.2.3材料和设备保证措施（1）进场水泵、电线、抽水管必须符合标准及规范要求。（2）如实填写进场设备的出厂时间、质量等级、安排到货时间等设备材料供应一览表，并提供该生产厂家的资质证明、产品质量合格证书、检验证书等。（3）执行设备进厂检查验收制度。如水泵进场前应进行试运转，验收合格后才能允许放进仓库中封存，并填写相应质量保证资料。（4）挖掘机在进场前应保证运行状态良好，并定期做好保养。九、安全生产、文明施工、环境保护措施9.1安全生产保证措施按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全管理领导小组，工地设专职安全员、文明施工员，全面负责安全生-60- 基坑土方开挖及降水施工方案产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。施工场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置处。9.1.1基坑的防护：(1)土方开挖要探明地下管网，防止发生意外事故。(2)在距基坑周围设置定型防护围挡，高度1.5m，外侧挂设警示标志、安全宣传语等。基坑上口边2m范围内不许堆土，堆料和停放机具。在支护上口5m范围内不许重车停留。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志。9.1.2基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。9.1.3坑下人员休息要远离基坑边，以防不测。9.1.4施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。9.1.5杜绝无证上岗，要定时对司机和工人进行安全教育和安全技术交底，以保证交通安全。9.2文明施工、环境保护措施9.2.1为保持环境卫生，避免运土时候发生溃洒，指派专人负责将运土车上的土拍实，采用全封闭车辆防止遗洒，并在出口处铺垫湿草袋，防止泥土被带出。同时在每个出口设冲洗池和沉淀池，每辆车出去前必须经过清洗。9.2.2组织两辆手推车在所行走的路线上巡视，发现有遗洒的地方及时进行清扫。9.2.3所有土方运输车辆禁止鸣笛，以减少噪音污染。9.2.4所有施工人员应保持现场卫生，现场内生产及生活垃圾应分类用袋装运出现场，分类按环保部门的规定处理，不得随处抛洒。9.2.5夜间施工灯光集中往坑内照射，防止灯光扰民。9.2.6每天指派专人在现场洒水，防止扬尘，并清扫运土车经过的路段。9.2.7现场四周平整完毕，并加以夯实，现场施工道路采用钢筋混凝土路面，-60- 基坑土方开挖及降水施工方案其余区域采用绿化满铺或防尘网全覆盖，有利于现场清洁卫生，也有利于减小雨季对施工的不利影响。十、应急（专项）预案危险源分析本工程基坑安全等级为二级，根据以往工程的施工经验，我们分析出基坑的安全事故主要有以下几类：1）围护结构变形、止水帷幕渗漏、地下管网破损及突降暴雨等突发事故。2）工程桩倾斜变位、支撑及支承柱失稳。10.1围护结构变形、止水帷幕渗漏、地下管网破损及暴雨等预防及处理措施：10.1.1对围护结构上的观测点（钢钉）进行定期观测，土方开挖时坚持2小时/次的观测频率，如发现围护结构变形较大时，立即暂停开挖并上报监理、业主、设计，确定处理方案后再行开挖。10.1.2根据设计图纸要求现已施打的降水井及观测井，以降水记录为依据，查看止水帷幕的渗漏情况，若观测井中水位变化较大，则表示在此方向存在渗漏问题，因此，在土方开挖前提前找好止水帷幕施工队，组织好材料及人员，做到及时堵漏，编制专项堵漏措施，经专业机构批准后执行。现场安排专人巡视，发现渗漏及时堵漏。采用“双液注浆引水堵漏法”。考虑到漏水位置埋深较大，直接采取在坑内局部回土后基坑外进行压密注浆或单纯引水堵漏达不到止水目的，这里采用的方法是“双液注浆引水堵漏法”。堵漏工作分引水堵漏和双液注浆两阶段施工。     1）引水堵漏     引水堵漏的采取的是改变出水路径，减小孔口压力后再进行封堵填塞。引水堵漏分三步进行，首先，在引水孔中插入4根直径Φ30mmPVC管进行引水；第二步，采用棉絮填塞引水管外侧空间，并且在围护结构内侧打设膨胀螺栓支立钢模，模板与围护结构之间空隙采用早强砼封堵；第三步，待砼达到一定强度后，采用木塞直接塞紧PVC引水管。此方法封堵效果良好，但引水孔周边仍有少量渗水。    2）双液注浆     为保证基坑围护结构漏水位置周边范围形成完整止水帷幕，基坑引水堵-60- 基坑土方开挖及降水施工方案漏同时，在基坑围护结构外侧漏水处相应位置2m范围内，布设两排Φ48mm花管，花管间距0.5m，孔深10m。     引水堵漏结束后，采用注浆泵注设水泥浆和水玻璃浆双液浆。     注浆材料采用P.O42.5普硅水泥和水玻璃双液浆，水玻璃浓度为35°Be＇。     注浆参数为：注浆压力0.2～0.4MPa；水泥浆水灰比1：1；水泥浆与水玻璃体积比1：0.5。     基坑漏水位置渗水中止后，注浆结束。     深基坑围护结构漏水不仅会威胁到基坑安全，也会对周边建筑物造成较大破坏，施工时应引起高度重视。减少基坑漏水对基坑和周边环境的不良影响。10.1.3土方开挖前，做好对周边环境的调查工作，目前场区内地坪标高与周边路面标高基本一致。我方现场现已对基坑周边土方进行回填夯实，冠梁外侧做好排水沟，并准备施打20cm砼作为硬化路面，周边已有围墙作为防护。如遇特大暴雨时，现场准备足够的水泥袋，并配备固定人员及时进行封堵，以防周边雨水回灌。10.1.5土方开挖前及时做好临边防护及排水沟，做到坑边积水不流入基槽内。土方开挖过程中，及时关注天气预报，提前做好预防措施。按土方开挖深度，坚持每天开挖时先开挖好集水井（在基坑四角及每隔30m处设置），安排固定人工做好排水沟，如遇暴雨时及时停止土方开挖及外运工作。并安排专业人员组织抽水、排水。此过程直至开挖至基底，并按雨季施工要求中排水沟及集水井的做法一次做好。10.1.6本基坑深度大，现场要配备足够数量的潜水泵，及时组织抽水、排水，基坑边组织截水、疏水。为保证安全，大雨或暴雨时停止土方开挖和外运施工。做好电器设备、开关箱、电焊机等设备的覆盖防雨措施，以保护设备和防止发生触电事故。雨天时加强对基坑及周边建筑物的观测，以及时了解基坑的变化，做好防范工作。10.2支撑及支承柱失稳、工程桩倾斜变位等预防措施支撑的稳定性是控制整个基坑稳定的重要因素之一，其架设及拆除必须准确到位，支撑施工安全是非常重要的，直接影响员工的人身安全和企业的经济效益-60- 基坑土方开挖及降水施工方案及社会信誉。1、密切关注基坑的变形情况，并由监测小组进行监测，若超出设计值时，立即停止施工并通知设计及相关部门对异常情况进行分析，制定解决方案，待方案确定后及时组织实施，确保基坑安全。2、在土方开挖过程中，在工程桩位处设立警示旗。设专人指挥挖土机及运土车辆，防止破坏桩。机械开挖至桩顶及桩边50cm，其余部分土方采用人工清除，塔吊外运，以防止对工程桩造成破坏。3、施工开挖的“动态坡体”对工程桩将产生水平推力易造成土体滑移、工程桩倾斜。为防止工程桩位移，土方开挖时严格按照本方案土方开挖措施施工，竖向分层开挖，每层坡度均为1：1.5。另外挖好一段浇筑一段垫层，砼垫层顶严维护灌注桩以控制维护结构变形，尽量缩短基坑暴露时间，随清随打垫层，加快施工工期，尽快完成底板结构施工。4、另外，土方开挖过程中对工程桩实时进行监测，若发现工程桩倾斜变位，及时通知勘察、设计单位协商解决方案。建议采用加大承台以确保上部结构稳定。现主要针对以上事项成立救援预案小组，具体内容如下：事故类型应急救援预案应组织成员总指挥：蒋军副总指挥：陈萍、贾晓阳抢救组：孟凡伟、辛墨睿、刘鸿伟、孙磊、崔龙消防组：辛墨睿、潘荣敏、周和义联络组：尤超莹、贾晓阳物资设备：董世波、董晓启、于贵明事故调查组：陈萍、孟凡伟组织职责权限总指挥：全面组织指挥事故应急救援，及时上报主管部门。副总指挥：协助总指挥进行现场应急救援，指挥现场人员疏散、抢救、灭火和现场保护。抢救组：积极组织对受伤人员抢救，做好现场救护和护送伤员至医院。消防组：服从统一指挥，切断电源，利用消防器材全力扑救，做好保护防止发-60- 基坑土方开挖及降水施工方案生次生事故。联络组：及时联系项目部有关人员到事故现场进行救援和社会相关救援机构的联系，保证救援及时。物资设备组：做好应急救援物资、设备、车辆的准备，日常维护。保证应急之需。事故调查组：做好保护事故现场，开展事故调查，责任分析，配合有关部门对事故的调查。警戒步骤1．最早发现事故人大声呼救或立即报告项目部有关领导或负责人。2．伤员需要就医抢救而又不能乘应急车辆护送时，联络组成员，立即拨打120求救。3．项目部负责人向上级主管部门报告事故简况。潜在事故原因分析1．作业前进行相关安全教育，定期对沉降进行监测，严禁违章作业。2．防护用品配备不足，作业人员不按规定正确佩戴劳动防护用品。3．基坑支撑必须按照《作业指导书》的要求进行并达到承压要求，没按要求。4．支架搭设的原材料必须经过检验，符合设计要求方可使用，没检验。应急救援设备越野车1辆；轿车1辆；急救箱1个（备有应急药品），担架1副抢救措施人员抢救：当发生坍塌事故，立即报告项目领导或有关负责人，立即采取机械设备进行挖掘，受专业培训的救护人员按救护知识进行抢救，用应急车辆或120车辆将受伤人员送往医院急救。财产抢救：在保证人员安全的前提下，尽可能对现场物资进行抢救，争取把损失降低到最低。紧急疏散程序1．立即疏散闭散围观人员远离事故现场。2．打通事故现场与周边道路的通道，派人把守，保证救援车辆出入畅通。3．指挥部非抢救人员脱离事故现场，保障受伤人员呼吸畅通和救护工作正常进行。4．组织项目部人员对事故现场周围进行拦截设置警戒线，严禁非抢救人员进入。-60- 基坑土方开挖及降水施工方案补救措施查清事故原因，总结出教训，追查相关责任人责任，开展预防坍塌知道教育，配备检测设备，设专人管理。基坑支撑必须按照《作业指导书》的要求进行并达到承压要求，定人管理，对施工环境，施工工艺进行研究制定防毒措施和落实。加强食堂操作人员教育和监管，保证支架搭设的原材料必须经过检验，杜绝同类事故再次发生。-60-'
