地下室土方开挖施工方案

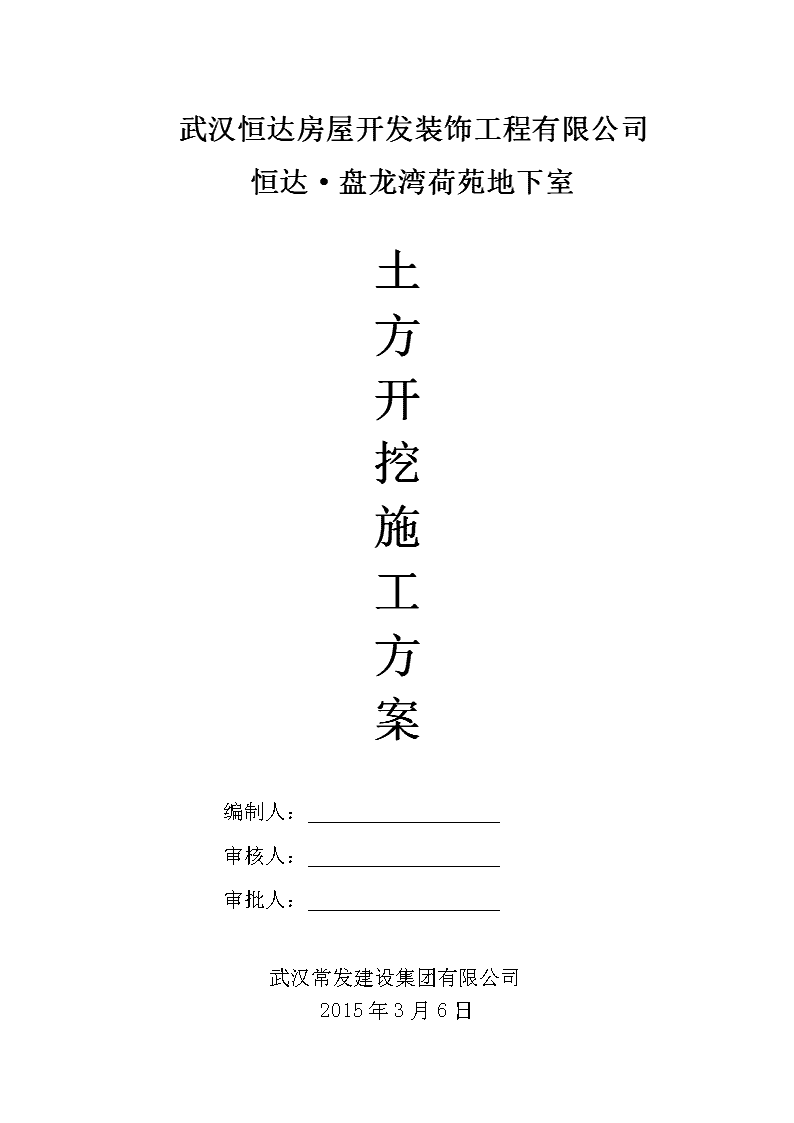

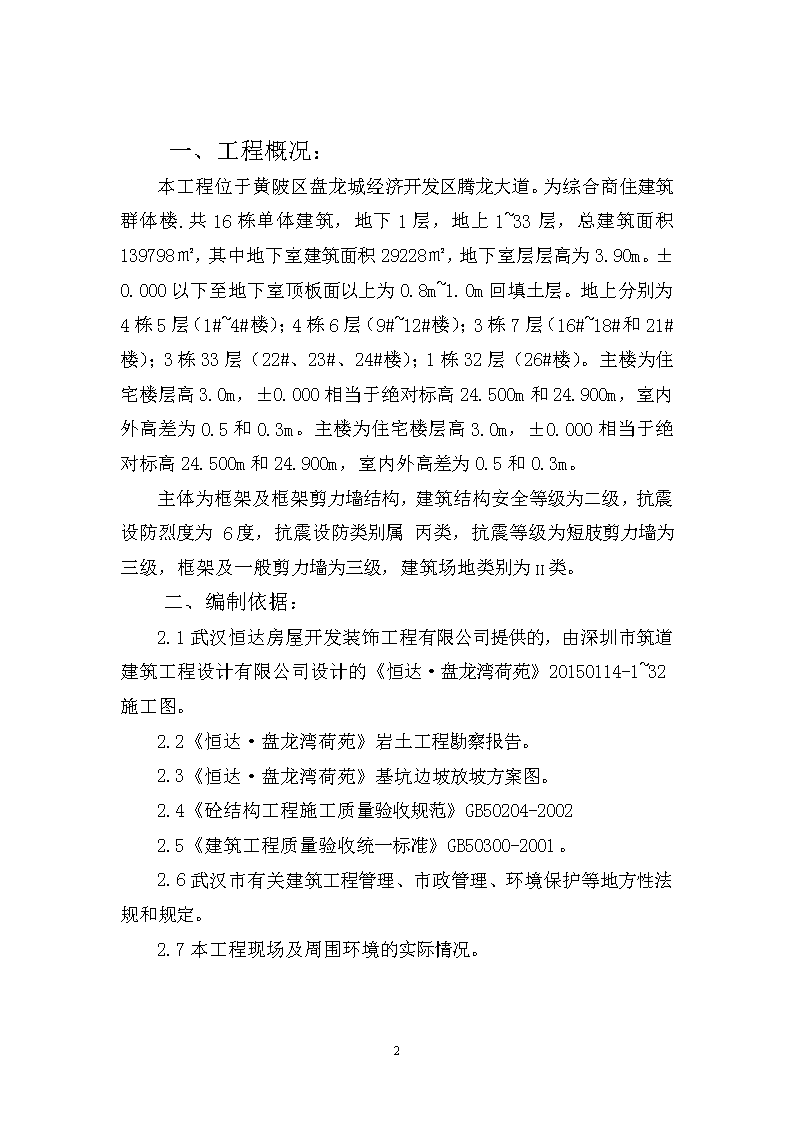

'武汉恒达房屋开发装饰工程有限公司恒达·盘龙湾荷苑地下室土方开挖施工方案编制人：审核人：审批人：武汉常发建设集团有限公司2015年3月6日 目录一、工程概况…………………………………………………………2二、编制依据…………………………………………………………2三、基坑土方开挖及排水施工方案…………………………………23.1施工部署………………………………………………………23.2施工准备………………………………………………………33.3主要施工方法和施工顺序……………………………………43.4坑内排水施工…………………………………………………63.5基坑开挖监测方案及应急措施………………………………63.6土方开挖质量要求及质量保证措施…………………………73.7开挖安全要求和安全保证措施………………………………83.8挖土注意事项…………………………………………………93.9施工管理人员安排……………………………………………93.10项目部组织机构……………………………………………1013 一、工程概况：本工程位于黄陂区盘龙城经济开发区腾龙大道。为综合商住建筑群体楼.共16栋单体建筑，地下1层，地上1~33层，总建筑面积139798㎡，其中地下室建筑面积29228㎡，地下室层层高为3.90m。±0.000以下至地下室顶板面以上为0.8m~1.0m回填土层。地上分别为4栋5层（1#~4#楼）；4栋6层（9#~12#楼）；3栋7层（16#~18#和21#楼）；3栋33层（22#、23#、24#楼）；1栋32层（26#楼）。主楼为住宅楼层高3.0m，±0.000相当于绝对标高24.500m和24.900m，室内外高差为0.5和0.3m。主楼为住宅楼层高3.0m，±0.000相当于绝对标高24.500m和24.900m，室内外高差为0.5和0.3m。主体为框架及框架剪力墙结构，建筑结构安全等级为二级，抗震设防烈度为6度，抗震设防类别属丙类，抗震等级为短肢剪力墙为三级，框架及一般剪力墙为三级，建筑场地类别为II类。二、编制依据：2.1武汉恒达房屋开发装饰工程有限公司提供的，由深圳市筑道建筑工程设计有限公司设计的《恒达·盘龙湾荷苑》20150114-1~32施工图。2.2《恒达·盘龙湾荷苑》岩土工程勘察报告。2.3《恒达·盘龙湾荷苑》基坑边坡放坡方案图。2.4《砼结构工程施工质量验收规范》GB50204-20022.5《建筑工程质量验收统一标准》GB50300-2001。2.6武汉市有关建筑工程管理、市政管理、环境保护等地方性法规和规定。2.7本工程现场及周围环境的实际情况。13 三、基坑土方开挖及排水施工方案：3.1施工部署3.1.1土方工程以机械与人工开挖相结合。3.1.2根据现场实际情况本地下室土方开挖共分为两层开挖，第一层土方挖至底板面约在19.5m（第一级放坡平台）处，在第一层土方开挖时同时进行基坑边坡支护施工。待基坑第一层土方开挖及边坡支护施工至能满足桩基施工时，先施工桩基再进行第二层土方开挖。3.1.3现场塔吊在第二层土方开挖及桩基分段施工完成，分段安装就位，经相关部门验收后核发准用证方可使用，人工清理承台、基坑时塔吊配合转运土方。3.1.4在机械开挖中，挖土机配备人工，随时配合清理修理桩间土。3.1.5开挖前基坑支护材料及设备进场。3.2施工准备：3.2.1测量放线：（1）土方开挖前，建立以1/A轴为直角坐标系的基准轴线并将相应的轴线控制点引出基坑外固定点，机具、机械施工活动区域以外的马路和建筑物上，并埋钢筋或红油漆标志加以保护。（2）开挖过程中，利用边坡锚网设置明显竖向标志，以方便挖土机械按设计标高开挖。（3）标高测量,施工场地所在的±0.000为黄海高程24.50m和24.9m。用水仪，将水准点测至施工场地，沿基坑外围控制线每隔50M埋设一个永久性护桩，并用红油漆做好标记，作为开挖深度的测量依据。（原始地面标高约为22.5M，即-2.0~-2.4M）13 （4）基坑、承台开挖放线工作由现场施工员负责，并请业主及监理工程师进行复核。按程序办理监理审定书面报告，并签署明确的准许开挖。3.2.2现场道路和出入口根据实际情况，现场狭窄，在24#楼与25#楼之间开设一个纵向出入口。3.2.3施工用电的准备和安全防护基坑开挖期间，机械施工用电主要是夜间照明和机械的现场机修及桩基施工用电，施工用线采用三相五线制，接零保护，采用电缆地下埋设并按总配电箱分配电箱开关箱实行三级配电二级保护，在施工现场近电源处设分配电箱，所有用电均可以现场配备的配电箱内接引通过手提小电箱架空引至土方开挖区域，由值班电工专门负责，禁止操作工人随意移动。整个施工现场的夜间照明通过用钢管架子架高安置的20个5KW的太阳灯照明。挖土机器操作范围内的夜间照明采用活动灯架，每个灯架安装1000W小碘钨灯，每台挖土机配置活动灯架。现场大门口放置照明灯及散光灯和警戒灯。3.3文明施工和环境保护措施3.3.1场容场貌管理控制（1）施工现场的场容管理，实施划区域分块包干，责任区域挂号示意。（2）现场进行标准化管理，定期检查、考核。2、临时道路管理（1）各种设备、材料堆放应尽量远离操作区域，并不准堆放过高，防止倒塌下落伤人。（2）进场材料严格按要求堆放，并认真做好进场材料的检验工作，做好记录。3、保洁工作13 （1）做好坑内土方车在道路上污泥保洁工作，以防车轮将施工场内污泥带出。（2）做好车辆进出口处的保洁工作，并派人在出口处用高压水枪冲洗车轮，以防污泥带出，专派8人在出口外检查和清除土方车栏板散落的泥土，并且确保做清洁的人员全部在岗。（3）挖机驾驶员严格执行土方装车规定，车斗内土体高度不得超过栏板高度10cm，且要求装土均匀，以防土体散落在运输途中。（4）土方车驾驶员每次出车前须检查栏板锁紧机构是否有效，栏板锁紧装置有故障的土方车须经修复后方可出车、装车；对进入现场装土车辆翻栏板保险钩做好检查，保证可靠有效。3.4主要施工方法和施工顺序：3.4.1清除现场表面浮土、渣子、平整场地。3.4.2根据红线图及施工图纸、护坡方案所示相关尺寸放出基坑开挖线、坡底线，地面排水沟线位置。3.4.3用人工在坡面线外沿四周挖砌排水明沟深500mm，宽400mm的排水明沟，以便于地表水的排除，基础顶周边设的排水明沟，同时每25M左右增设一口集水井（1200×1200×1200），并与市政管网连通。然后进行场内硬化道路，硬化道路砼强度C30，厚180mm下铺300厚毛石垫层压实，底层素土夯实（具体布置见基坑施工时场地硬化平面图）。3.4.4基坑底周边沿第一级放坡平台（高程19.5m）处设置周边排水沟及集水井。基坑底中部形成龟背型,同时设立排水小明沟绘集至坑底周边排水沟内。基坑底周边成型沟深为0.4m，宽为0.35m，每25m左右增设集水沉淀井1个井深、长、宽各1m,并设立自动排水系统向基坑上口排水沟井排放。3.4.5开挖顺序及方法：13 根据现场实际情况和边坡支护施工单位;提供基坑边坡支护方案作依据，本工程土方开挖分为二层。开挖的土方全部外运，现场不堆土。（1）第一层开挖深度至地下室底板面，即高程19.50m处约3.0m深，开挖时边坡支护施工同时跟进。待第一层土方开挖及边坡支护施工至能满足桩基施工时,进行桩基施工。（2）机械开挖：准备8台容量为1.0M3的挖掘机进场进行挖掘作业，2台备用，50辆自卸汽车装运土方外运,外运地点由甲方指定。（3）开挖顺序：6台挖掘机，横向由东西对挖汇向南北之间形成纵向中心岛，再由纵向从北往南收挖土方收尾，边开挖边装入自卸汽车运到甲方指定的堆土场地集中堆放。开挖作业顺序详图，开挖边坡时，按放坡尺寸留200厚由人工开挖修坡。（4）第二层开挖在部分桩基竣工验收后进行，开挖前应根据图纸对承台、基础梁、集水井进行定位，放开挖边线，再由人工配合机械挖至基础底部，同样采用人工清底，塔吊及机械吊运土方。承台土方挖到要求标高后，按设计要求，浇好砼垫层，破桩队开始配合土方队施工。（6）基坑坡道、反铲无法开挖处用人工挖土，塔吊及小型反铲配合运输，开挖的承台经桩基验收，验槽后浇捣承台垫层。13 13 3.5坑内排水施工：因本工程地下室施工面积大，为了确保基坑土方开挖期间基坑内不集水和基坑周边的安全，本工程应在基坑顶周边、第一级放坡平台及基坑底各设一条排水沟及集水井，计划在第一层土方开挖后，地下室基坑内设排水沟、集水井；排水沟和单体承台砖模外边设小型排水井，井深为承台底标高-0.3m。井径0.5m左右，。在承台密集部位，采用在承台底砼垫层面埋设DN110PVC管串通，管底标高同承台砼面标高。第一层土方开挖至预定标高后，在基坑底面采用人工挖沟形成坑底地表沟网，与周边集水井连通。（沟深宽0.3m左右，基底面按2‰提拱成龟背状）基底周边集水井排水沟施工方法：基坑土方挖至底板底标高时，在基坑边坡周边距边坡500㎜左右开挖，砌筑一条宽0.35m，深0.4m的排水沟（采用一砖墙）水泥砂浆抹面，作为基坑底部环形排水沟，并每间隔25m左右设置砖砌集水井，井直径为1.0m，深为1.0m。大型承台（核心筒承台）周边应设一集水井，井深为承台底标高-0.5m，井径为0.8m，以便排除坑内集水和砼浇捣时的泌水。基坑边坡上口在放坡口外，1M处设置一条砖砌排水沟及集水井沉淀井，并与市政管网连通，沟深0.5m,宽为0.4m，每间隔25m左右设砖砌沉集水井，井径1.2m，井深1.2m排水沟与沉集水井之间作成一个环状的排水系统。在土方开挖及地下室施工期间配制多台排水水泵，并派专人负责，昼夜排水。（100QJ36型泵10台，100QJ20型泵10台，100QJ10型泵20台）13 13 3.6基坑开挖监测方案及应急措施：3.6.1监测方案：基坑开挖支护是项具有风险工程，地下工程复杂，在基坑开挖整个过程中进行全过程监测，实行信息化管理，配合监测人员对设计规定的监测点做好防护措施，对周围环境安排专人进行现场目测，并作出标记和详细记录，对指导开挖施工确保安全是非常重要的，设计有规定的以设计图为准。3.6.2应急措施深基坑土方开挖工程极为复杂，影响安全的因素很多，土质差，必须随时做好应对应付可能出现的不利情况。现场应备有应急措施用材料及设备，杉树桩、砂袋、水泥、钢管、注浆机等。在基坑开挖过程中，如出现局部位移量过大，应立即停止挖土并进行土方回填或用砂袋反压，加撑局部标段加锚杆，斜撑等补救措施，并及时反馈支护设计方进行更有效的加固措施。基坑侧壁局部出现漏水，迅速采用埋管引流，注浆封堵，并查明水源，采取相应的措施止水。基坑局部出现流水流土时，应根据情况，设置中粗砂混碎石反压过滤层，或用土袋砌筑围堰，必要时应及反压回填，并采取相应措施，如加大抽水泵差，注浆封堵，疏导与封堵相结合。3.7土方开挖质量要求及质量保证措施：3.7.1土方开挖质量要求；底面标高允许偏差0至50mm。底面长宽不应偏小。边坡坡度不应偏陡。3.7.2土方开挖的质量保证措施：开工前要做好各级技术准备和技术交底工作。测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸。13 施工要配备专职测量人员进行质量控制。要及时复撒灰线基坑开挖下口线测放到基坑底。及时挖制开挖标高，打竹签控制，严禁超挖。若有超挖，增加砂石夯填至设计标高。工程桩冒出坑底过高时，应控制分层挖土深度，使工程桩顶与开挖面底部高差保持1.5至2.0m范围，应在截断冒出土高的桩后续开挖，以免工程桩被土方机械碰撞，推钭出现损坏。土方开挖后及时跟进浇筑砼垫层，并要注意成品的保护工作。3.7.3认真执行项目部制定的技术、质量管理制度，施工中要积累技术资料，施工日记、设计变更、洽商，验线记录。3.7.4土方工程竣工后要绘制竣工图，由土建代表和质量检查人员共同检查评定工程质量等级，严格执行三检制度。3.8开挖安全要求和安全保证措施开工前要做好各级安全交底工作，根据本工程施工机械多，配合工作多，土质条件差以及运土路线复杂等特点，制定安全措施，组织职工贯彻落实，并定期开展安全活动。土方开挖四周采用钢管护栏，砼护坡做好预埋工作，出入口设置安全警示牌。挖掘机的把杆旋转区域严禁站立其它人员施工。运土车辆出大门时，指派专人指挥，避免发生事故，挖掘机配置专人专职指挥。运土车辆出入大门时，应有专人检查车辆是否带泥，并及时清理和做好大门口的保洁工作。每在检查车辆挡板和挡土设施是否完好，并及时进行修复。下雨期间进行挖土时，车辆行走的施工道路，设草包及防止污染物品，防止车辆污及场外道路环境。工地全封闭施工，大门口设水龙头，排水沟，集水池、污水沉淀池，出场时必须冲洗干净，方准开出工地，不准将污泥带出门外，影响市容。13 夜间挖土施工时，配置足够的灯光照明。电工日夜值班。支护桩及工程桩边的土方由人工配合机械施工，分层挖土高度控制在2.0m以内，安排专人监护，管理好施工人员的自身防护。3.9挖土注意事项：基坑开挖时及时通知市容、交警、环卫等有关部门，以便相结合避免发生意外事件。基坑开挖至坑底20cm处，应改用人工清坑底，严禁超挖，开挖过程中，严禁碰撞支护体系及工程桩桩身。土方必须随挖随运，不得随意堆置在基坑周边。土方开挖时应随时观测周边及坑内水位，随时注意周边支护情况，发现险情应立即停止作业。必要时采取有效措施进行排险。在雨期施工前应检查现场的排水系统，做好基坑周边地表水及基坑内积水的排汇和疏导，防止基坑暴露时间过长或被雨水浸泡。及时施工垫层，防止搁置时间过长影响地基土质，同时加快施工步伐，缩短施工周期。3.10施工管理专业人员安排：测量放线、标高控制：陈浩施工技术交底：黄磊机械、开挖专业负责人：石志刚质检、验收：汪星文明施工安全：詹才兵现场照明：吴春金武汉常发建设集团有限公司恒达·盘龙湾荷苑项目部2015年3月6日13 项目部组织机构项目经理工程师副经理工程师工预算员工程师施工负责人工程师技术负责人工程师各专业施工班组长资料管理员助理工程师取样员助理工程师质量检查员工程师助理工程师测量放线员助理工程师安全员工程师材料员工程师机械管理员技术员库管员技术员施工技术员助理工程师助理工程师13'
