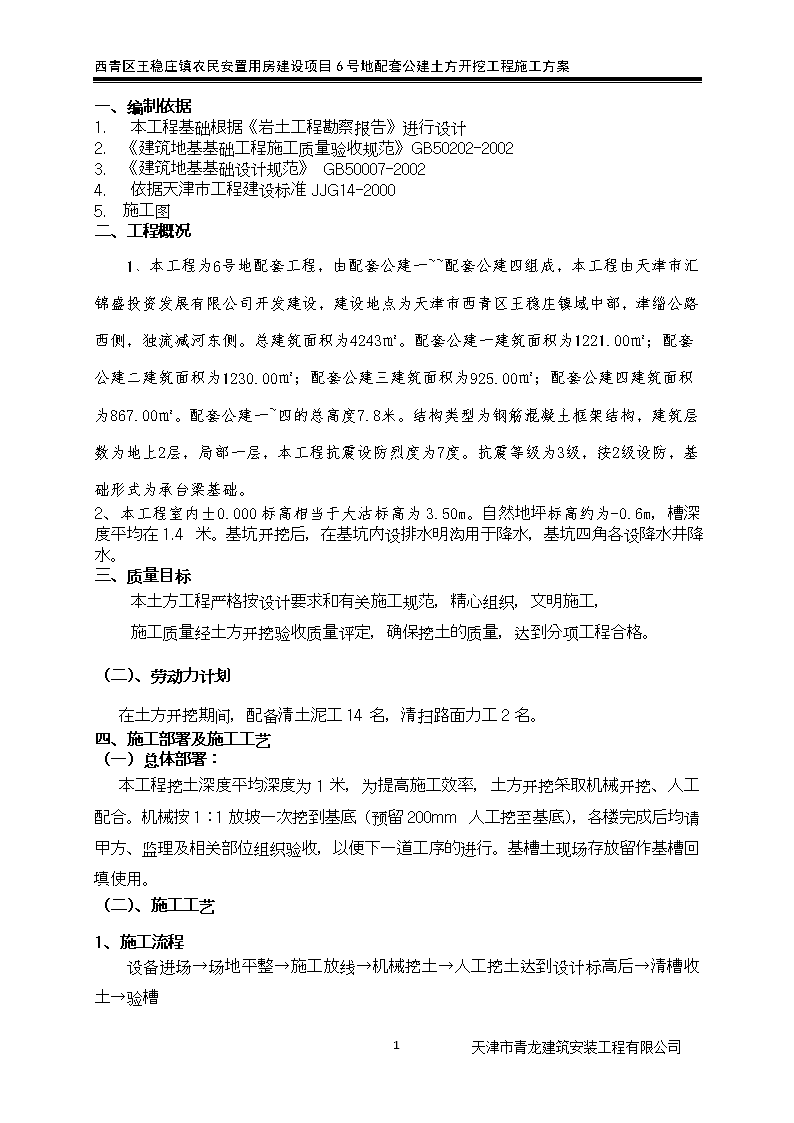

'西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案一、编制依据1.本工程基础根据《岩土工程勘察报告》进行设计2.《建筑地基基础工程施工质量验收规范》GB50202-20023.《建筑地基基础设计规范》GB50007-20024.依据天津市工程建设标准JJG14-20005.施工图二、工程概况1、本工程为6号地配套工程，由配套公建一~~配套公建四组成，本工程由天津市汇锦盛投资发展有限公司开发建设，建设地点为天津市西青区王稳庄镇域中部，津缁公路西侧，独流减河东侧。总建筑面积为4243㎡。配套公建一建筑面积为1221.00㎡；配套公建二建筑面积为1230.00㎡；配套公建三建筑面积为925.00㎡；配套公建四建筑面积为867.00㎡。配套公建一~四的总高度7.8米。结构类型为钢筋混凝土框架结构，建筑层数为地上2层，局部一层，本工程抗震设防烈度为7度。抗震等级为3级，按2级设防，基础形式为承台梁基础。2、本工程室内±0.000标高相当于大沽标高为3.50m。自然地坪标高约为-0.6m，槽深度平均在1.4米。基坑开挖后，在基坑内设排水明沟用于降水，基坑四角各设降水井降水。三、质量目标本土方工程严格按设计要求和有关施工规范，精心组织，文明施工，施工质量经土方开挖验收质量评定，确保挖土的质量，达到分项工程合格。（二）、劳动力计划在土方开挖期间，配备清土泥工14名，清扫路面力工2名。四、施工部署及施工工艺（一）总体部署：本工程挖土深度平均深度为1米，为提高施工效率，土方开挖采取机械开挖、人工配合。机械按1：1放坡一次挖到基底（预留200mm人工挖至基底），各楼完成后均请甲方、监理及相关部位组织验收，以便下一道工序的进行。基槽土现场存放留作基槽回填使用。（二）、施工工艺1、施工流程设备进场→场地平整→施工放线→机械挖土→人工挖土达到设计标高后→清槽收土→验槽7天津市青龙建筑安装工程有限公司 西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案2、施工技术土方开挖开始时，先用石灰撒出基槽边线，方可进行开挖。槽底标高：公建一、公建二的槽底标高为-1.9米，公建三、公建四的槽底标高为-2.1米3、基槽土方开挖工艺方法：（1）、基槽开挖采用机械、人工相配合的施工方法施工。槽的长度、宽度必须满足设计要求，留出便于基础施工的工作面。（2）、挖槽顺序：机械挖至设计槽底标高200mm，基底剩余200mm厚土层人工清理。（3）、开挖范围1）承台基槽按边以外0.7米，承台梁基槽按中心线每边1.7米2）开挖坡度：根据地质勘察情况及基础埋深，确定现场土方开挖放坡坡度为1：1；（4）、基槽验线后使用挖掘机，挖土方预留基底100mm以上土方，由人工清槽。随挖槽随进行水平观测，平整槽底保证槽底标高误差控制在±2cm以内，距槽边1米以内的地面严禁堆放挖槽土及其它杂物，以免槽梆坍塌。（4）、在挖土方中对基槽内出现的孔洞、沟、井及墓穴等应经勘探、设计部门拿出处理意见进行处理后，方可进行上部垫层施工。（6）基槽开挖示意图7天津市青龙建筑安装工程有限公司 西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案4、施工注意事项（1）、机械化挖土应绘制详细的土方开挖图，规定开挖路线、顺序、范围、底部各层标高，边坡坡度，排水沟、集水井位置及流向，弃土堆放位置等，避免混乱，造成超挖、乱挖，应尽可能的使机械多挖，减少人工挖方，避免机械超挖。（2）、在斜坡地段挖方时，应遵循由上面下，分层开挖的顺序，以避免破坏坡脚，引起滑坡。（3）、做好地面排水措施，以拦阻附近地面的地表水，防止流入场地和基坑内，扰动地基。（4）、基坑挖完成后，应尽快进行下道工序施工。五、质量保证体系土方开挖质量保证措施1、挖土前要做好各级技术准备和图纸会审、技术、安全交底工作。施工技术人员（工长）、测量人员要熟悉图纸，掌握现场桩及水准点的位置尺寸，同现场工长办理验桩、验线手续。2、施工要配备专职测量人员进行质量控制。及时控制开挖标高，测量员在挖土过程中应做到跟踪测量。3、认真执行开挖样板制，即凡重新开挖边坡坑底时，有操作技术较好的工人开挖一段后，经测量人员和质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。7天津市青龙建筑安装工程有限公司 西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案4、工地全封闭施工，大门口设水龙头、排水沟、集水池，车辆进出场时必须冲洗干净，不准将污泥带出门外，影响外部和内部环境。5、认真执行项目部制定的技术、质量管理制度。施工中要积累技术资料，如施工日记、设计变更洽商、验桩、验线记录、工程定位测量结果、隐蔽工程验收记录等。6、质量员随时检查作业人员是否按规范操作，发现问题及时纠正，并上报项目经理和技术负责人，杜绝质量事故。7、严格执行工种交接制度，上道工序不合格不得进行下一道工序施工。8、施工过程中，专职质量检验人员，对施工中按技术标准的要求进行自检。9、土方开挖后及清理到基底后，马上组织有关部门参与验收，再进行下一道工序施工。10、土方开挖后应防止邻近建筑物、道路、管线等发生下沉和变形开裂；随时注意基坑支护变形状况，发现异常及时汇报，采取处理措施必要时应与设计单位或建设单位协商，采取防护措施，并在施工中进行沉降或位移观测。11、机械挖土过程中，配备足够的人工，随时配合清槽，将土送到挖土机开挖半径内，这种方法即可一次成交品，确保工程质量，又可节省劳动力，降低工程成本。12、开挖时，注意保护桩、支撑，不得刮、碰伤损。13、挖至工程桩时，听从信号员的指挥，并在桩顶做出标记，挖土机铲斗不得碰触工程桩，由斗容较小的挖土机挖掘桩间土，由人工清除少量余土。14、各种机械禁止在槽边运行，不得在槽边存土或堆放材料。15、所有特殊工种必须持证上岗，操作工人必须全员进行技术交底。八、施工常遇问题及预防措施序号问题产生原因防治措施及处理方法1超挖1、测量不及时2、夜间施工时，没足够的照明3、预留人工清土层过少安排专人跟踪测量。备足足够的照明。严格按规范要求留置预留土层的厚度7天津市青龙建筑安装工程有限公司 西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案2边坡失稳1、放坡不合理2、同一工作面上有多台机械工作3、机械挖土时，碰到支撑4、坑边堆放材料或物件过多机械挖土应分层进行，合理放坡。控制机械之间的距离。安排专人对机械进行指挥。在离基坑边缘1.5米内不得堆放任何物件。3扰动土层1、基坑四周或基坑边缘没设置排水沟2、不及时降水3、砼垫层浇筑时间过迟4、清完槽后没有做覆盖保护措施，基土起拱在基坑边缘或四周高置排水沟安排专人进行降水基底清完槽后马上进行下一道工序的施工在清完槽后马上对基土进行覆盖保护六、应急预案挖土期间，监测单位应每天进行基坑位移监测，当基坑位移量超过设计人所定的数据后，应立即减缓或停止挖土，及根据位移情况进行支撑系统的加固。加快已挖土部位的施工进度，快速浇注基础底板以减少基坑支撑的位移量。七、质量标准1、基底的土质必须符合设计要求，严禁扰动。2、排水沟应设在基础轮廓线之外。3、土方开挖应连续进行，尽快完成。4、基坑开挖，严格控制基底标高。5、土方开挖工程外形尺寸的允许偏差和检验方法见下表序项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地（路面）基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度（设计中心线向两边量）＋200-50+300-100+500-150+100—经纬仪，用钢圈尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析十一、成品保护7天津市青龙建筑安装工程有限公司 西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案1、开挖时应注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞、行驶破坏。2、基坑四周应设排水沟、集水井，场地应有一定的坡度，以防雨水浸泡基坑和场地。3、夜间施工应设足够的照明，防止地基超挖。4、基坑开挖全过程中要做好临边防护的保护，不得随意拆除或损坏。5、基槽平整完后，随时覆盖帆布，防止基底土水分蒸发损失，导致土体积膨胀，并及时进行垫层等下道工序的施工。6、挖土时注意周边管线，开挖浅部土层时，需有人跟铲作业，注意观察周边暗埋物的情况。7、工程桩在挖土过程中由放线测量给出桩位，值班人员指挥挖机不得碰桩，桩边的松散土由人工清除。8、在挖土时派专人值班配合挖土单位做好井点的保护。所有井点位置做好标记，以免在运土过程中损坏。十二、安全保证措施与文明施工及环保措施（一）安全施工1、在施工过程中自始至终贯彻“质量第一，安全第一”的方针，进行安全交底，强化施工管理。2、现场要设健全的安全领导小组。3、广泛开展三级安全教育，使每个职工认识到安全与质量同样重要，不容忽视，切实做好安全工作。4、施工场地内施工人员应有劳动保护措施作业，特种工必须经过安全培训并持有上岗证。5、施工前，施工负责人要向操作人员做专项技术安全交底，关键部位要下技术指导书。6、加强用电管理，做到专人专职管理，不得随意接触电器设备和开关，用电设备必须安全可靠，并有保护接地措施和触电保护装置，随时检查各种电器的完好性，特别在防汛暴雨期间切实做好安全用电措施。7、施工现场设安全检查员，负责日常安全检查工作，场内必须设立安全记事牌，将每天安全情况通报工地。8、现场用电设备必须实行三级控制，两级保护。电闸箱应采用国标箱体，保证一机一闸一箱一漏，确保人身设备安全。9、上班人员不得酗酒，严格执行安全劳动保护条例。10、严禁穿拖鞋上班，酒后不准进入现场。11、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。12、设备电缆不准有接头，现场电缆导线要埋地敷设，防止车辆碾压。13、进入现场必须戴好安全帽，根据各种作业戴好各种防护用品。14、可能发生危险的地方，应有明显的标志提醒。15、挖土时，桩头随破随清运至场外，不得在现场存放。7天津市青龙建筑安装工程有限公司 西青区王稳庄镇农民安置用房建设项目6号地配套公建土方开挖工程施工方案16、机械挖土合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。陡坡地段推土需设专人指挥，严禁在陡坡上转弯。17、多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10m；上下台阶挖掘机前后应相距30m以上，挖掘机离下部边坡应有一定的安全距离，以防造成翻车事故。18、挖土时，必须防止碰坏支撑，要经常特别是雨后必须检查土壁和支撑稳定情况，不得将土及其它对象堆在支撑上。19、机械施工区域禁止无关人员进入场地内，挖掘机工作转半径范围内不得站人或进行其它作业。挖掘时、装载机卸土，应待整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时任何人都不得停留在装土车上。20、挖掘机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的开行路线行驶，防止撞车。21、挖掘机行走和自卸汽车卸土时，必须注意上空电线，不得在架空输电线路下工作；如在架空输电线一侧工作时，垂直与水平净距离分别不得小于2.5m与4～6m(110~220kv时)。22、夜间作业，机上及工作地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护栏。23、雨天施工，运输机械和行驶道路采取防滑措施，以保证行车安全。24、基坑四周必须设置1.5m高防护护栏并要设置一定数量临时上下扶梯。（二）文明施工按天津市和公司的有关规定进行文明施工现场管理，规范的设置施工现场平面图，在施工中必须体现“方便人民生活，有利发展生产，保证生态环境”的原则。在提高工程社会效益的前提下，积极开展争创“文明工地”的活动，必须做以下几点：1、施工现场必须挂牌施工。2、施工区域与非施工区域必须有标记。3、施工现场制作硬化地面，并设置冲车设施。4、场外道路每天及时清扫，确保工地周围的环境整洁。5、搞好周围单位和居民的关系，积极协调外围工作。6、所有土方运输车辆进入现场后禁止鸣笛，以减小噪音。7、为保持环境卫生，避免运土车发生遗洒，在门口派专人负责检查运土车出场时的清洁。8、现场内施工人员禁止抽烟、随地大小便。9、施工机械要经常清洗，保证外表干净。10、在大门口处做洗车池，冲车设备。（三）环保措施1、本工程由项目经理全面负责文明生产与环保措施的严格落实，既保证工程顺利进行，又保证四周环境的整洁。2、减少施工时噪音，并及时办妥夜间施工和噪音手续。3、由专人负责清扫道路卫生，及时清扫防止扬尘。7天津市青龙建筑安装工程有限公司'
