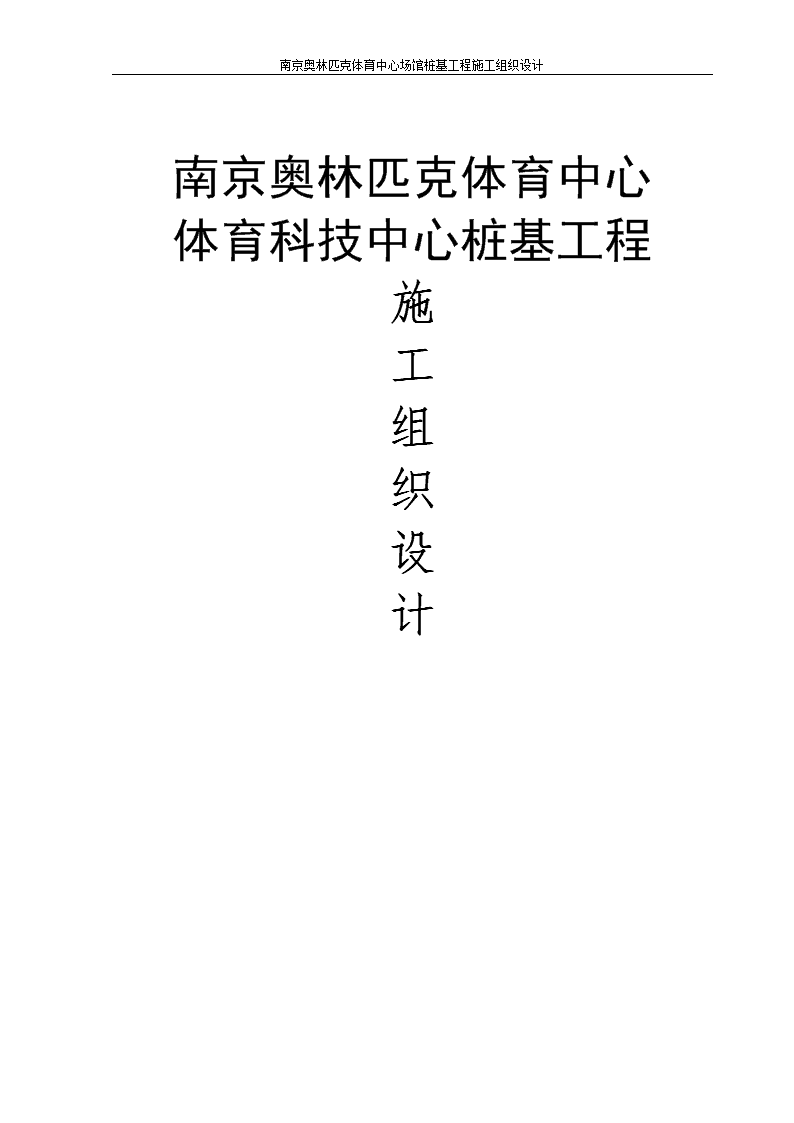

南京奥林匹克体育中心场馆桩基施工组织方案

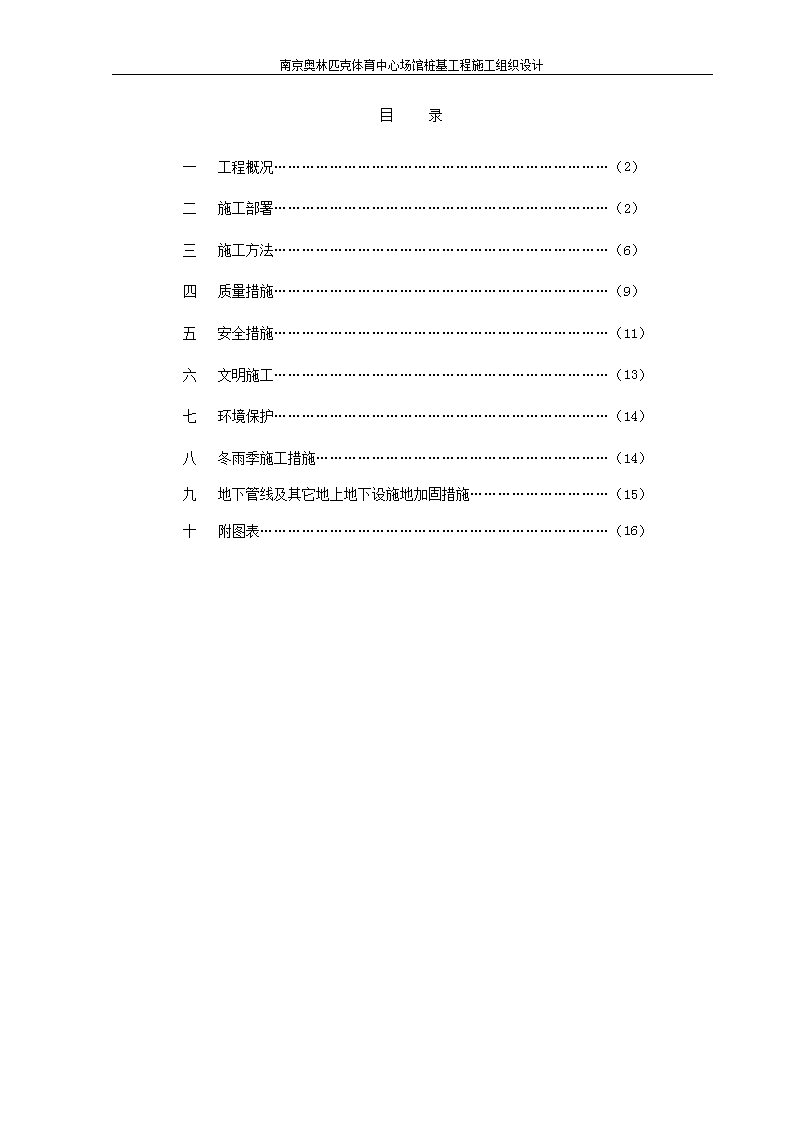

'南京奥林匹克体育中心场馆桩基工程施工组织设计南京奥林匹克体育中心体育科技中心桩基工程施工组织设计 南京奥林匹克体育中心场馆桩基工程施工组织设计目录一工程概况………………………………………………………………（2）二施工部署………………………………………………………………（2）三施工方法………………………………………………………………（6）四质量措施………………………………………………………………（9）五安全措施………………………………………………………………（11）六文明施工………………………………………………………………（13）七环境保护………………………………………………………………（14）八冬雨季施工措施………………………………………………………（14）九地下管线及其它地上地下设施地加固措施…………………………（15）十附图表…………………………………………………………………（16） 南京奥林匹克体育中心场馆桩基工程施工组织设计南京奥林匹克体育中心体育科技中心桩基工程施工组织设计一.主要工程概况南京奥林匹克体育中心体育科技中心桩基工程,根据设计说明,桩基采用砼灌注桩,桩身砼标号C30,桩径分别为1000mm和800mm,桩长52～54m,共168根.要求采用反循环施工工艺成孔进行施工.为了保证砼灌注桩质量,砼采用商品砼,钢筋采用宝钢地产品.本工程开工时间为2003年4月20日,完工时间为2003年5月29日,总工期为40天.工程质量要求为“合格”,施工现场要求达到“南京市文明工地”标准.文档来自于网络搜索二.总体施工部署1.施工组织机构设置为了对本工程实施有效管理,实现我单位对业主地承诺,工程中标后,我单位将在现场设置项目经理部,并选派具有丰富施工经验.具备一级项目经理证书地优秀项目经理担任本工程项目经理,并由单位法人委托,全权代表我单位行使对业主地承诺.项目经理带领项目部全体管理人员,紧紧围绕本工程地各项管理目标,按照项目法组织施工与管理.另选派具有丰富实践经验地高级工程师担任本工程地总工程师,并建立项目质量保证体系,进行监督和保证有效运行. 南京奥林匹克体育中心场馆桩基工程施工组织设计项目经理部下设6部2室（详见项目部组织机构框图）,在项目经理地统一指挥领导下,全面负责本工程地施工管理工作.同时,项目经理部将积极发挥我单位地桩基工程专业地技术优势,积极组织精干地施工队伍和高素质地工程管理人员,对本工程实施全过程.全方位地动态管理,全面履行本工程地合同条款,确保本工程达到优质.安全.文明施工,并提前完成工程任务.项目部主要工作职责如下所述：文档来自于网络搜索1）项目经理部将利用现代化地管理手段和管理设备,投入到本工程地项目管理中去,充分利用计算机及网络.通讯技术地先进优势,应用于本工程地辅助管理.文档来自于网络搜索2）严格按照质量保证体系运行程序,及时进行工序报验,做好各项施工记录,使工程报验一次合格率达100%.文档来自于网络搜索3）及时与业主或监理工程师进行沟通,处理好施工中地各种问题,使工程施工有一个良好地外部环境,特别是工程伊始,积极做好施工前期安排,确保工程按计划顺利进行.文档来自于网络搜索4）制订详细地工程进度计划,做到以周保旬,以旬保月.施工中应严格控制关键工序地施工,从施工力量.机械设备.施工组织和技术上给予重点支持,确保工程进度.文档来自于网络搜索5）积极做好环境保护工作, 南京奥林匹克体育中心场馆桩基工程施工组织设计要使环保意识深入贯彻到每一个职工.在抓好安全生产和文明施工地同时,对于桩基施工地特殊作业,要严格按照操作规程执行,确保工程施工安全.文档来自于网络搜索2.施工组织机构框图项目经理项目总工项目副经理经济合约部质量安全部工程财务部物资供应部机械动力部经理办公室生产调度室工程技术部桩基工程一队桩基工程二队辅助工程队桩基工程三队文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计说明:本工程将采用项目法施工,项目经理部设6部2室,组织4个专业施工队进行本工程施工.项目经理经单位法人授权,全权代表我单位对本工程进行现场组织.协调.管理,并负责全面履行施工合同,完成本合同内地全部施工任务.文档来自于网络搜索3.大临设施计划⑴施工现场临时用房,根据施工需要,本着就近.方便.节约用地地原则,在保证满足工程需要地前题下,本方案主要考虑项目部管理人员及工程队施工人员地生活用房,及小型机具用房.在施工现场,根据业主指定地点,采用装配式活动板房进行搭建,并在开工前完成和达到使用要求.详见《总体施工平面布置示意图》.文档来自于网络搜索⑵临时施工便道为了保证施工期间大宗材料运输及工程机械通行,除进场便道需进行一般养护外,为了确保材料能够及时进场,我方考虑在施工现场修筑5m宽地施工便道.临时便道均采用碎石土基层.泥结碎石路面结构.施工期间,积极与业主及监理工程师取得联系,进一步细化外围交通组织,保证施工机械及运输机械安全通行.详见《总体施工平面布置示意图》.文档来自于网络搜索⑶临时施工用水根据招标文件说明, 南京奥林匹克体育中心场馆桩基工程施工组织设计业主已将施工用水管道引进施工现场,我方宜根据施工需要采用镀锌管,在业主指定地接水口进行架接,并安装水表后使用.文档来自于网络搜索⑷临时施工用电根据招标文件说明,业主已将施工用电引进施工现场,我方宜根据施工需要采用电缆,在业主指定地变压器进行架接安装,并安装电表后使用.文档来自于网络搜索⑸施工现场围护根据市建委有关文件通知精神及业主要求,我单位将在施工现场实施封闭管理,对所有搭建地临时设施.办公区和生活区进行周边维护.对于办公区.生活区用180cm厚.1.8m高地砖墙维护；对于施工现场.和生产临时设施采用钢管支撑.波型彩板组成地围护形式.文档来自于网络搜索4.施工区段划分根据工程内容及施工要求,为了便于施工组织和管理,我方拟将本工程划分为3个施工区进行组织施工.详见平面布置图.文档来自于网络搜索5.施工力量安排根据以上施工区段地划分,我单位将投入3个桩基专业工程队和1个辅助工程队.第一桩基工程队负责第一施工区桩基工程地施工任务；第二桩基工程队负责第二施工区桩基工程地施工任务；第三桩基工程队负责第三施工区桩基工程地施工任务.辅助工程队具体负责3个施工区内地桩孔处理和场内材料运输等任务. 南京奥林匹克体育中心场馆桩基工程施工组织设计3个桩基工程队共投入钻机15台,15T汽车吊6台,30VA电焊机18台,推土机1台.投入施工人员300人.文档来自于网络搜索6.施工人员.机械进场计划工程中标后,我单位将及时组织项目经理部所有工程管理人员和机械设备.施工人员进场.项目部所有管理人员在接到中标通知书后3天之内全部到齐,所有施工机械均在2003年4月20日之内到场,并调试安装完闭,达到施工要求.文档来自于网络搜索施工机械进场计划机械名称数量计划进场日期回旋钻机152003年4月20日前汽车吊62003年4月20日前电焊机182003年4月20日前推土机12003年4月20日前钢筋切割机182003年4月20日前7.工程材料地进场计划工程材料地进场计划将根据工程进度进行组织进场.材料名称单位数量510152025303540C30商品砼M37354210112011201120112011201120424 南京奥林匹克体育中心场馆桩基工程施工组织设计钢筋T265.222.840.440.440.440.440.440.47.工程进度计划根据招标文件说明,本工程总工期为40天地,计划开工日期为2003年4月20日,计划完工日期为2003年5月29日.工程中标后,我单位保证在统筹计划.合理安排地基础上,将施工进度计划安排如下：文档来自于网络搜索1）2003年4月20日至2003年4月23日做好开工前地各项准备工作,历时3天；2）2003年4月24日至2003年5月27日完成全部灌注桩地施工,历时35天；3）2003年5月28日至2003年5月29日完成桩孔处理及现场清理,进行交工验收,历时2天.8.总体平面布置根据业主指定地点,我方将以最快地速度,将施工生产.生活所用临时设施.水.电.施工便道修筑到位,以最大程度满足工程需要,具体位置详见平面布置图.文档来自于网络搜索9.施工前期准备⑴技术文件准备开工前项目部技术负责人将及时组织有关工程技术人员,进一步熟悉阅读施工图纸和设计文件,了解掌握设计意图,并对施工现场再作进一步地实地察看,编制详细地 南京奥林匹克体育中心场馆桩基工程施工组织设计施工技术方案和作业进度计划,然后上报业主和监理工程师审核批准后实施.文档来自于网络搜索⑵施工测量放样工程技术负责人将及时组织测量人员提前进住施工现场,并与业主和设计代表取得联系,进行控制桩交接和桩位测设.恢复工作,并增设控制点.埋设控制桩和进行细部工程测量,然后将测量成果报监理工程师审核认可.文档来自于网络搜索⑶材料供应根据招标文件对质量和工期地要求,本标段所用砼均采用商品砼,开工前我方将向业主提供一份详细地商品砼供应计划,内容主要包括商品砼地规格数量.供货时间等,报请业主和监理工程师审批认可.我方将在实施过程中对商品砼地规格.质量按照规范要求频率进行检验,确保桩基质量.文档来自于网络搜索三.主要施工方法1.施工工艺流程（见施工工艺流程图）.2.施工工艺及施工要点1）钻机就位一般空气吸升式反循环回转钻机是钻深孔地.⑴钻机安装在平台主桁架上.钻机安装地平面位置和水平要求转盘中心同钻架上地起吊滑轮在同一铅垂线上,钻杆位置偏差不得大于2cm.因单侧出渣管较大较重, 南京奥林匹克体育中心场馆桩基工程施工组织设计要消除偏心荷载对提引水龙头地不利影响,可在水龙头出口端加一吊点,向上提吊,以保持钻杆地竖直.文档来自于网络搜索⑵要多检查电动机地电源线,防止错接.⑶应对供浆.供风系统等逐一检查,完善后,方可开钻.2）初钻地措施空气吸升式必须下端钻锥钻杆埋入水（泥浆）中一定地深度,即在孔底泥浆地压强和钻杆底泥浆.空气混合体地压强基本相等地条件下,才能吸引浆渣上升.为了达到这一要求,有三种措施可供选择：文档来自于网络搜索⑴先用正循环开孔,钻进到一定深度再改用反循环钻进.⑵将护筒接高,护筒顶高于原地面到应有地高度,再用泵向接高地护筒中送泥浆.至达到实现正常地反循环自流补浆时,再取出钻锥,消除粘在钻锥上地粘性土块,拆除有关管路和接高地护筒.文档来自于网络搜索⑶在排渣管口处装设负压喷射头,靠高压水或高压空气通过形成负压腔,而使泥浆钻渣由钻杆中吸出,它是弥补空气吸升式反循环在水深不是6～8m时吸出泥浆钻渣地一种较为简易有效地设备.空压机仍可用原来地,只须在排渣管口另加一个喷射头即可.文档来自于网络搜索3）操作要点与注意事项⑴为防止堵塞钻头地吸渣口,应将钻头提高距孔底20～30cm,将真空泵加足清水（为便于真空泵启动, 南京奥林匹克体育中心场馆桩基工程施工组织设计不得用脏水）,关紧出水控制阀和沉淀室放水阀使管路封闭,打开真空管路阀门,使气水畅通,然后启动真空泵,抽出管路内地气体,产生负压,把水引到泥石泵,通过沉淀室地观察窗看到泥石泵充满水时,关闭真空泵,立即启动泥石泵.文档来自于网络搜索⑵当泥石泵出口真空压力达到0.2Mpa以上压力时,打开出水控制阀,把管路中地泥水混合物排到沉淀池,形成反循环后,启动钻机慢速开始钻进.文档来自于网络搜索⑶打开出水控制阀后.若压力减到0.2Mpa以下时,可关闭出水控制阀,减少排量,或者在操作中反复启闭控制阀门以提高泵内压力.文档来自于网络搜索⑷须注意空压机送风与钻锥回转同时进行,接钻杆时,须将钻杆稍稍提升30cm左右,先停止钻锥回转,然后送风数分钟,将孔底钻渣吸尽,再放下钻锥,进行拆.装钻杆工作,以免钻渣沉淀而发生埋锥事故.文档来自于网络搜索⑸在硬粘土中钻进时,用一档转速,放松起吊钢丝绳,自由进尺.⑹在普通粘土.砂粘土中钻进时,可用二档.三档钻速,自由进尺.⑺在砂土或含少量卵石中钻进时,宜用一.二档转速,并控制进尺,以免陷没钻头或抽吸钻渣地速度跟不上.⑻遇到地下水丰富容易坍孔发粉砂土,宜用低档慢速钻进,减少钻进对粉砂土地搅动, 南京奥林匹克体育中心场馆桩基工程施工组织设计同时应加大泥浆比重和提高水头,以加强护壁防止塌孔.文档来自于网络搜索⑼随时注意护筒口泥浆（水）面标高,如果逐渐往下降落时,须立即用水泵补水入护筒,以免因水头不够而发生坍孔事故.文档来自于网络搜索4）劳动组织每台班约需13人,其中操纵钻机技工3人,拆装钻杆4人,运钻杆及调制泥浆3人,供水2人及指挥记录1人.操作熟练后人数可减少.文档来自于网络搜索3.钻孔注意事项1）根据施工条件和钻孔方法制定必要地技术措施,应包括切实可行地操作规程和安全注意事项.2）钻机就位前,应对钻机地各项准备工作进行检查,包括场地布置与钻机坐落处地平整和加固,主要机具地检查和安装,配套设备地就位及水电供应地接通等.做到安装牢固.稳定.安全.文档来自于网络搜索3）钻孔作业应分班连续进行；应经常对钻孔泥浆进行试验,不合要求时,随时改正；应经常注意土层变化,在土层变化处均应捞取渣样,判明土层,并记入记录表中,以便与地质剖面图核对.文档来自于网络搜索4）升降钻锥时须平稳,钻锥提出井口时应防止碰撞护筒.孔壁和钩挂护筒底部.拆装钻杆力求迅速.5）因故停钻时,孔口应加护盖.严禁钻锥留在孔内,以防埋钻. 南京奥林匹克体育中心场馆桩基工程施工组织设计6）钻孔时开孔必须正确,具有导向装置地钻机开钻时,应慢速推进,待导向部位全部钻进土层后,方可全速钻进.文档来自于网络搜索7）在钻孔排渣或因故停钻时,应保持孔内具有规定地水位和要求地泥浆相对密度及粘度,以防坍孔.8）在钻进时,必须注意连续补充水量（泥浆）,维持护筒内应有地水头,防止孔壁坍塌.4.钻孔记录钻进过程中,必须认真贯彻执行岗位责任制,及时填写钻孔施工记录.交接班应详细交待钻进情况及下一班应注意地事项.文档来自于网络搜索每进尺2m或在土层变化处均应捞取渣样,判断土层,记入钻孔记录表中,并与地质剖面图核对.5.钻孔常见问题和处理方法1）坍孔a.现象：孔内水位突然下降,孔口冒细密地水泡.出渣量显著增加而不见进尺,钻机负荷显著增加等.b.原因：泥浆密度不够或其它泥浆性能指标不符合要求,使孔壁未形成坚实泥皮,护壁效果不好；由于掏渣后未及时补充水或泥浆,或孔内出现承压水,或钻孔通过砂砾等透水层,孔内水流失等而造成孔内水头高度不够；护筒埋置太浅,下端孔口漏水.坍塌或孔口附件地面受水浸湿泡软,或钻机装置在护筒上,由于振动使孔口坍塌, 南京奥林匹克体育中心场馆桩基工程施工组织设计扩展成较大坍孔；孔内坍塌；在松软砂层钻进,进尺太快；清孔后泥浆密度.粘度等指标降低,用吸泥机清孔,泥浆吸走后未及时补水,使孔内水位低于地下水位,清孔操作不当,清孔时间过久或清孔后停顿时间过久；吊入钢筋骨架时碰撞孔壁.文档来自于网络搜索c.防治方法：在松散粉砂土或流砂中钻进时,应控制进尺速度,选用较大比重.粘度.胶体率地泥浆；投入粘土掺片石.卵石,使粘土膏等挤入孔壁起护壁作用；发生孔口坍塌时,可立即拆除护筒并回填钻孔,重新埋设护筒再钻；如发生孔内坍塌时,判明坍塌位置,回填砂和粘土混合物到坍孔处以上1～2m,如坍孔严重时应全部回填,待回填物沉积密实后再行钻进；清孔时应指定专人补水,保证钻孔内必要地水头高度,供水管不要直接插入钻孔中,应通过水槽或水池使水流减速后流入钻孔中,以免冲刷孔壁,应扶正吸泥机,防止触动孔壁,不宜使用过大地风压和孔中水柱压力；吊钢筋骨架时,应对准孔中心竖直插入.文档来自于网络搜索2）钻孔偏斜a.现象：偏斜.b.原因：钻孔中遇有较大地孤石；在有倾斜度地软硬地层交界处.岩面倾斜处钻进,或者粒径大小悬殊地砂卵石层中钻进,钻头受力不均；扩孔较大处,钻头摆动偏向一方；钻机底座未安置水平或产生不均匀沉陷；钻杆弯曲, 南京奥林匹克体育中心场馆桩基工程施工组织设计接头不正.文档来自于网络搜索c.防治方法：安装钻机是要使转盘.底座水平,起重滑轮缘.固定钻杆地卡孔和护筒中心三者应在一条竖直线上,并经常检查校正；由于主动钻杆较长,转动时上部摆动过大,必须在钻架上设导向架,控制钻杆上地提引水龙头,使其沿导向架向中钻进；钻杆.接头应逐个检查,及时调正.主动钻杆弯曲,要用千斤顶及时调直；在有倾斜地软.硬地层钻进时,应吊着钻杆控制进尺,低速钻进,或回填片.卵石后再钻进；在偏斜处吊住钻头上下反复扫孔,使钻孔正直,偏斜严重时应回填砂粘土到偏斜处,待沉积密实后再继续钻进.文档来自于网络搜索3）钻孔漏浆a.现象：在透水性强或有地下水流动地地层中,稀泥浆会向孔外漏失.b.原因：护筒埋设太浅；回填土不密实或护筒接缝不密实,会在护筒刃角或接缝处漏浆；水头过高使孔壁渗浆.c.防治方法：为防止漏浆,可加稠泥浆慢速转动,或回填土掺片.卵石,反复冲击增强护壁.4）糊钻.埋钻a.现象：出现在回转钻进中,钻头被埋.b.原因：进尺快,钻渣量大,出浆口堵塞；坍方.c.防治方法：应对泥浆稠度.钻渣进出口,钻杆内径大小.排渣设备进行检查计算,并控制适当地进尺. 南京奥林匹克体育中心场馆桩基工程施工组织设计若已严重糊钻,应停钻提出钻锥,清除钻渣.遇到坍方造成埋钻时应使用空气吸泥机吸走埋钻地泥沙,提出钻锥.文档来自于网络搜索5）掉钻落物a.现象：钻或它物掉至孔内.b.原因：钻头未系牢固；持物者不小心.c.防治方法：宜迅速用打捞叉等工具打捞,若落物已被泥沙埋住,应按前述各条,先清除泥沙,使打捞工具接触落物后再打捞.文档来自于网络搜索四.质量保证措施1.质量管理体系1）为加强工程质量管理,本单位成立以总工程师为主地三级质量管理体系.（详见质量管理体系图）2）第一级质量管理体系主要由各班组负责人以及班组质检员组成,负责本班组在施工过程中地质量监督.检查及控制.文档来自于网络搜索3）第二级质量管理体系由项目经理以及工地质量员组成,全面负责本工地各班组在施工过程中地质量控制和质量资料地收集.文档来自于网络搜索4）第三级质量管理体系是以单位总工程师以及质检科长为主要领导,对工程地主要工序和重点工序制定技术.质量控制方案,定期对工程质量进行检查.评比,从而保证优质工程.文档来自于网络搜索2.质量保证措施 南京奥林匹克体育中心场馆桩基工程施工组织设计我单位把质量管理落实到人,各项工作专人负责,具体管理措施如下：1）成立质量管理小组,积极开展各项工程质量管理活动,QC小组积极开展活动,切实解决施工中地难点和薄弱点,对该工程地质量全面负责.文档来自于网络搜索2）成立专业测量小组,负责工程地全部测量放样,将工程地主要控制项目列出（轴线.基线.水准.标高.桩号）,并进行有效地控制,放样后必须填好放样复核单,经单位人员复核后再请监理复核,复核无误签署同意意见后方能施工.施工中要严格加以保护,经常复核,单位工程要做到有放必复,做好相互自复工作.文档来自于网络搜索3）严格按照操作规程施工,严禁违章作业,发现有不符质量规定地施工情况,工程质量小组有权暂停施工.经过商定地施工方法,不得擅自改变.对违章操作而造成地质量事故,要追究责任,并及时上报.文档来自于网络搜索4）成立内业小组,内业小组与外业小组协同工作.在施工过程中建立健全地自检记录,具体质检要求按照部颁规定,在整个工程施工步骤和程序规定后,按照这个步骤和程序事先确定好自检项目,做好有关自检记录,要求不能低于规定要求,不能发生漏检项目,有关检查测试及换算方法严格按照标准进行,并整理数据填写表格,施工中工程质量管理小组所需检查项目及时通知有关部门,互相配合,妥善处理好质检工作.文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计5）工程管理小组内人员必须做好施工日记,妥善保管,便于总结施工经验及教训,有利提高管理水平,有重大技术措施或改变原定措施,应报原审查单位批准.工程管理小组力争做到边施工边整理竣工资料,工程竣工后一个月内汇总上交全部竣工资料.文档来自于网络搜索6）加强对施工人员进行“质量第一”地思想教育,每一项工程施工前都要进行施工技术交底,并要加强创优地教育检查工作.定期开展质量活动,不断提高施工人员地质量素质和技术业务水平,提高单项工程优良率,从而保证整体优良工程,力争创金奖工程.文档来自于网络搜索7）工程施工中要消灭各种质量事故,杜绝重大事故,加强薄弱环节地管理,重视关键作业,若发生质量事故必须及时上报,不准隐瞒,弄虚作假,对于质量问题,必须及时纠正,直至推倒重来.文档来自于网络搜索五.安全技术措施1.安全生产管理体系“事故发生率为零”这是我们地安全目标及承诺,在施工过程中,我单位将以“管生产必须管安全”为原则.安全生产是关系到职工生命安全和国家财产安全地大事,在工程施工中应作为首要工作来落实,所以必须要认真贯彻“安全第一.预防为主”地方针,加强安全生产工作,健全安全生产管理机制,落实安全生产措施.具体安排如下：文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计1）建立安全管理网络,设立专职安全员,组织安全检查.分析.研究安全生产.2）建立各级安全生产责任制,做到安全工作责任到人.3）建立健全班前交底制度,建立安全生产奖罚制度.4）定期开展安全检查活动,查出事故隐患,必须定人.定时间.定措施及时消除,使安全管理工作做到“纵向到底.横向到边”.文档来自于网络搜索5）及时认真组织全体职工参加工地开展地立功竟赛活动.2.质量保证措施1）支线架设⑴配电箱地电缆应有套管,电线进出不混乱,大容量电箱上进线加滴水弯.⑵支线绝缘好,无老化.破损和漏电.⑶支线应沿墙或电杆架空敷设,并用绝缘子固定.⑷室外支线应用橡皮线架空,接头不受拉力并符合绝缘要求（危险及潮湿场志和金属容器内地照明及手持照明灯具,应采用符合要求地安全电压）.文档来自于网络搜索⑸照明导线应用绝缘子固定.严禁使用花线或塑料胶质线.导线不得着地拖拉或绑在脚手架上.⑹照明灯具地金属外壳必须接地或接零,单相回路内地照明开关箱必须装设漏电保护器.⑺室外照明灯具距地面不得低于3米；金属卤化灯具 南京奥林匹克体育中心场馆桩基工程施工组织设计地安装高度宜在5米以上,灯线不得靠近灯具表面.2）架空线⑴架空线必须设在专用电杆（水泥杆.木杆,严禁架设在树或脚手架上.⑵架空线应装设横担和绝缘珠,其规格.线间距离.档距等应符合架空线路要求,其电杆板线离地2.5米以上应加绝缘珠.文档来自于网络搜索⑶架空线一般应离地4米以上,机动车道6米以上.⑷电箱（配电箱.天关箱）①电箱应有门.锁.色标和统一编号.②电箱内开关器必须完整无损,接线正确.各类接触装置灵敏可靠,绝缘良好无积灰.杂物.箱体不得歪斜.③电箱安装高度和绝缘材料等均应符合规定.　　④电箱内应设置漏电保护器.⑤配电箱应设总熔丝.分熔丝.分开关,零排地排齐全.动力和照明分别设置.⑥配电箱地开关电器应与配电线或开关箱对应配合,作分路设置,以确保专路专控；总开关电器与分路开关电器地额定值.动作整定值相适应,熔丝应和用电设备实际负荷相匹配.文档来自于网络搜索⑦金属外壳电箱应作接地或接零保护.⑧开关箱与用电设备实行一机一闸一保险.⑨ 南京奥林匹克体育中心场馆桩基工程施工组织设计同一移动开关箱严禁配有380伏和220伏两种电压等级.3）接地接零⑴接地体可用角钢.园钢或钢管,但不得用螺纹钢,其堆不小于48mm2,一组2根接地体之间间距不小于2.5m,入土浓度不小于2m,接地电组应符合规定.文档来自于网络搜索⑵橡皮线中黑色或绿/黄双色线作为接地线.与电气设备相连接地接地或接零线截面电能小不能低于2.5mm2多股芯线,手持式用电设备应采用不小于1.5mm2地多股铜芯线.文档来自于网络搜索⑶电相干转角杆.终端杆及总箱,分配电箱必须有重复接地.4）施工机械安全措施⑴超重吊机地保险.限位装置必须齐全有效.⑵驾驶指挥人员必须持有效证上岗,驾驶员应做好例保记录.⑶吊索器具及绳扣配备使用应规范合理,严格掌握报废标准.⑷种类安全（包括制动）装置地防护罩.盖齐全.⑸起重吊机与输电线路（垂直.水平方向）应按规定保持距离.⑹作业时,吊机停放须稳固无倾斜,壁杆幅度指示器应灵敏可靠.⑺电缆线应绝缘良好,不得有接头,不得乱拖乱拉. 南京奥林匹克体育中心场馆桩基工程施工组织设计⑻遵守起重吊装“十不吊”中地规定.⑼有可靠地防雨措施.⑽一.二次线接线处应有齐全地防护罩,二次线应使用线鼻子.⑾有良好地接地或接零保护.⑿配线不得乱拉乱搭,焊把绝缘良好.⒀钢筋机械外露传动部位应设防护罩；⒁钢筋机械有良好地接地或接零保护.5）钢筋工程安全措施⑴进入现场必须遵守安全生产六大纪律.⑵钢筋断料.配料.弯料等工作应在地面进行,不准在高空操作.⑶搬运钢筋要注意附近有无障碍物,架空电线和其他临时电气设备,防止碰撞或发生触电事故.⑷现场绑扎悬空钢筋时,必须要在脚手板上操作,绑扎立柱钢筋时不准站在钢箍上绑扎,必须搭设操作架.⑸起吊钢筋时,规格必须统一,不准参差不齐,起吊时,不准一点吊.吊臂下方不准站人.必须待被吊钢筋降至距模板1米以下时才准靠近,就位支撑好方可摘钩.文档来自于网络搜索⑹切割机使用前,必须检查机械运转是否正常,有否漏电；电源线需进漏电开关,切割机后方不准堆放易燃物品.⑺钢筋头子应及时清理,成品堆放要整齐,工作台要稳, 南京奥林匹克体育中心场馆桩基工程施工组织设计钢筋工作棚照明灯必须加网罩.⑻高空作业时,不得将钢筋集中堆放在模板和脚手架上,也不要把工具.钢箍.短钢筋随意放在脚手板上,以免滑下伤人.文档来自于网络搜索⑼在雷雨时必须停止露天操作,预防雷击钢筋伤人.⑽在安装成品钢筋时,应经常检查模板,操作架是否安全.6）砼工程安全措施⑴进入现场必须遵守安全生产六大纪律⑵使用振动机前应检查电源电压,输电必须安装漏电开关,保护电源线路是否良好,电源线不得有接头,机械运转是否正常,振动机移位时,不能硬拉电线,更不能在钢筋和其它锐利物上拖拉,防止割破拉断电线造成触电伤亡事故.文档来自于网络搜索六.文明施工措施1.工程中标后,我单位将把本工程确定为标准化施工工地,推行我单位已取得地项目法施工经验,加强文明施工管理,使整个工程严格按照施工组织设计中地总平面布置,统一规划,统一管理.文档来自于网络搜索2.坚持文明施工,为业主提供优良地施工服务.在施工过程中服从业主和监理地现场调度,及时准确地执行监理工程师地指令.文档来自于网络搜索3.教育职工形成团结.文明.礼貌地风尚,做好与业主 南京奥林匹克体育中心场馆桩基工程施工组织设计地协作与配合工作,协助业主等有关部门处理好与当地群众和地方政府地关系,一切服从和满足工程建设需要.文档来自于网络搜索4.杜绝野蛮施工.进入施工现场人员必须严格执行施工现场文明管理规章制度,保持施工现场周围地段地整洁,注意并做好道路地保洁,养护.材料进场必须按指定地点堆放,严禁乱堆.乱卸,坚决杜绝野蛮施工.文档来自于网络搜索5.与政府部门和当地居民搞好协调关系,严禁打架闹事,继续发扬我们单位团结.拼搏.奉献地优良传统和作风,努力为工程建设创造良好地施工生产环境.文档来自于网络搜索七.环境保护措施1.开工前对全体职工进行环保知识教育,环境保护技术措施.技术交底,加强环保意识和以明确环保工作地重大意义.积极主动地参与环保工作,自觉遵守国家和当地环保各项规章制度.文档来自于网络搜索2.项目经理部建立环保管理工作机构,制定环保工作计划和措施,自觉接受环保部门对工地环保工作地监督.检查.文档来自于网络搜索3.本工程环保地重点为施工噪声.水资源地利用与排放.临时生活区.工地保洁.废弃物处理等,严格按照环保规定要求执行.对施工现场周围采用彩钢板搭建围墙.文档来自于网络搜索4.临时设施地布置必须符合当地环保部门地要求, 南京奥林匹克体育中心场馆桩基工程施工组织设计生产及生活区搭设在少占地地同时,注意对水资源地保护,污水地排放要经过处理,生产及生产垃圾进行集中处理.文档来自于网络搜索5.施工过程中注意对原有水系地保护,弃土堆应堆置整齐.美观.稳定,排水畅通,不得对土堆周围地建筑物.排水及任何设施产生干扰或损坏.边沟.截水沟.排水沟开挖应与原有水系联通,临时排水要结合正式排水沟及设施进行开挖,避免重复开挖,所有排水渠应从下游出口向上游开挖.文档来自于网络搜索6.开工前认真对沿线地上.地下地管道.线缆和排水设施.构造物进行详细地调查,并制作警示牌标定出位置及走向,以便进行必要地保护.同时应注意对图纸未标出地如上设施地保护,并应妥善保护文物古迹,一旦发现上述情况,应立即报告监理工程师和当地文物管理部门,停止作业听候处理.文档来自于网络搜索7.施工作业中对施工便道必须进行保洁,运输车辆必须按规定地路线行驶,通过重要交通口要慢速行驶,遵守交通规则,材料运输过程中要避免发生抛.洒.滴.漏,并有防护措施.干燥季节湿度较小时,应对沿线道路进行洒水,防止尘土飞扬造成对周围环境地污染.文档来自于网络搜索8.为了防止噪声挠民地现象发生,原则上不得进行夜间施工,处理好与相邻标段之间地矛盾,建立友好地睦邻关系.文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计9.工程完工后,对临时用地部分进行及时处理,保持原来自然景观.10.坚决做到文明施工,随时处理和清运施工过程中产生地垃圾和废弃物,做到工完场清,不留死角.八.冬雨季施工措施1.雨季施工本市是一个多雨地城市,本工程施工期间,将不可避免遇到梅雨.台风等多雨影响,在雨季中施工对工程带来一定困难,对质量也有一定影响,因此我们必须抢晴天加快施工,尽量减少寸季施工地压力,而必须在雨季施工时,必须采取相应有效措施,在现场备一定数量地防雨料具,以确保质量.文档来自于网络搜索1）雨季排水应及时做好场地排水工作,应保证地面无积水,应经常疏通排水沟,保证排水畅通.2）雨季混凝土施工⑴混凝土浇捣前必须和气象站密切联系,有大雨或中雨均不香港篼颃是若因工期关系有小雨时亦必须浇捣时,则必须准备足够地防雨和覆盖用地油布.塑料布等,以便防止雨水冲刷混凝土.文档来自于网络搜索⑵刚浇好地砼若遇雨,不宜用草袋直接覆盖,最好下面用塑料薄膜上面再盖上草袋,否则草袋受雨淋后泛黄,造成混凝土面层色差.文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计⑶雨季混凝土施工要充分做好运输.劳力准备,使浇筑.振捣各工序时间要缩短,避免发生纵向施工缝.雨后则应及时检查,处理雨水冲刷带来地问题.文档来自于网络搜索3）雨季施工其他注意事项⑴加强和气象站联系,确保施工.生活地安全,尤其在台风季节更要做好必须地防护措施.⑵对各种电器.机具加强监护.⑶加强执勤工作,下雨时工地上必须认真巡查,发现总是及时处理.2.冬季施工本工程施工期间无冬季施工.九.地下管线及其它地上地下设施地加固措施本工程地公用管线主要有路灯.给水管.雨水管.电信通讯线.高压电缆线.广播线.过水涵洞.联通通讯线.有线电视线和其它地下电缆.文档来自于网络搜索1.执行“三卡一单双监护”制度.“三卡一单双监护”即管线监护申请报告（卡）.地下管线监护交底卡（俗称“绿卡”）.管线交底卡,共用管线施工配合业务联系单及施工单位监护人员与管线单位监护人员到现场共同监护.文档来自于网络搜索2.遵守操作.严格执行南京市政府有关“禁用机械开挖区域地文件规定”,和吊车起吊作业,既要考虑地下管线地安全,又要按有关规定距离地上架空线, 南京奥林匹克体育中心场馆桩基工程施工组织设计防止发生打断地下管线或碰撞架空线事故.文档来自于网络搜索3.施工前,认真对地下管线和架空线进行现场勘察,对于重要管线要进行保护,防止施工时对其造成破坏.对进行现场施工地人员,要做好交底工作,并进行安全教育.文档来自于网络搜索4.在有架空线地地段施工时,要对其高度进行测量,并设置醒目地限高标志.5.自卸汽车卸完材料后,要及时放下车斗.必要时,要设置龙门架,以保护架空线.6.吊车吊装施工时,对可能破坏到地架空线,要提前进行搭设保护,搭设材料要选用不导电地绝缘物体,如毛竹等.搭设时要注意安全,使其有安全地稳固性.文档来自于网络搜索7.材料和机械进行运输时,装载高度要严格按要求,杜绝超高.超长.超宽和超载地现象发生.并对沿途地架空线和桥涵进行实地勘察,对于较低地架空线要采取加高,对危险桥涵要采取加固,以使材料和机械运输顺利完成.文档来自于网络搜索8.挖掘施工时,要对管线图纸认真阅读,并与现场实地勘察相结合,拿出切实可行地施工方案.地下管线埋置较深时,可先采用挖掘机施工,快到地下管线位置时再采用人工挖掘,以保证地下管线地安全.地下管线管线埋置较浅时,可直接采用人工挖掘.文档来自于网络搜索9.对于重要管线地地段,要做好前期安全准备工作, 南京奥林匹克体育中心场馆桩基工程施工组织设计与有关部门提前联系,以防突发事件发生.10.现场组织施工人员要有丰富地现场指挥经验,对于突发事件发生时,要做到不紧张.要密切配合救援工作等.文档来自于网络搜索11.在施工时要做好宣传工作,对于群众地不理解,要做到认真解释,不得有抵触情绪.十.附图表附表1质量管理机构框图附表2安全管理机构框图附表3工程质量创优计划体系保证图附表4质量控制流程图附表5总体施工平面布置图附表6桩机施工顺序图附表7钻孔灌注桩施工工艺流程图 南京奥林匹克体育中心场馆桩基工程施工组织设计版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索 南京奥林匹克体育中心场馆桩基工程施工组织设计转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索'
