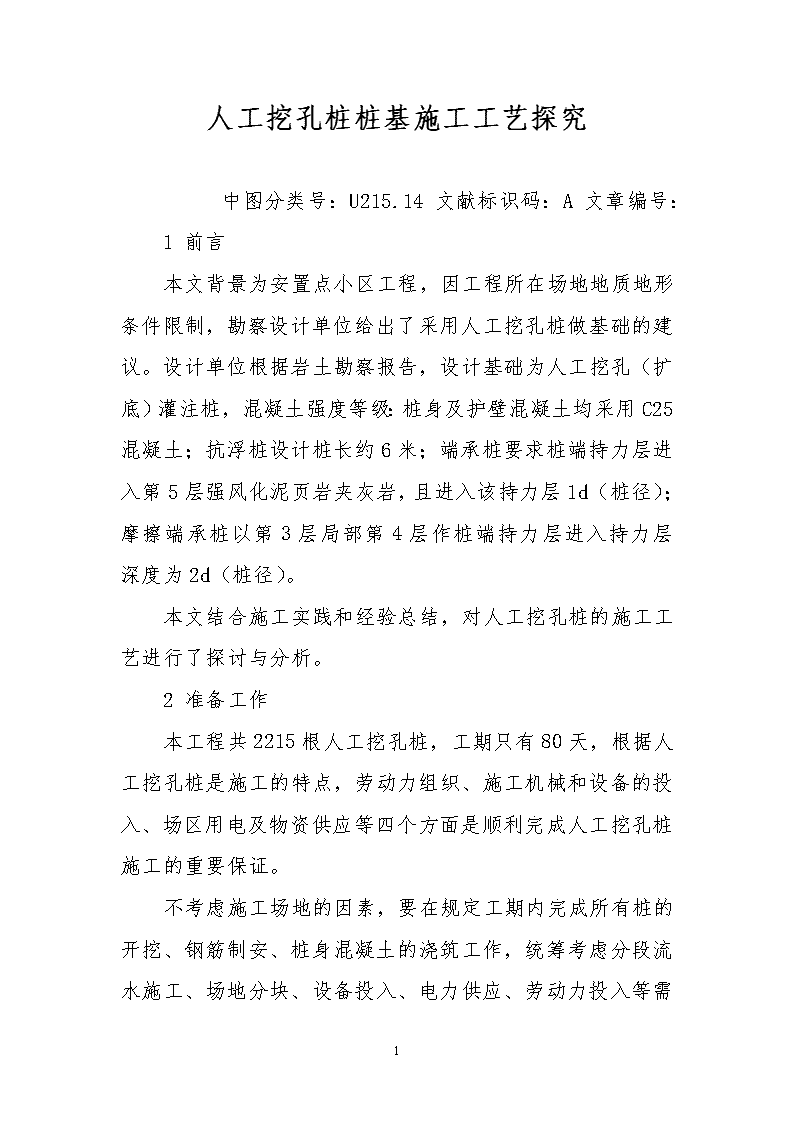

人工挖孔桩桩基施工工艺探究

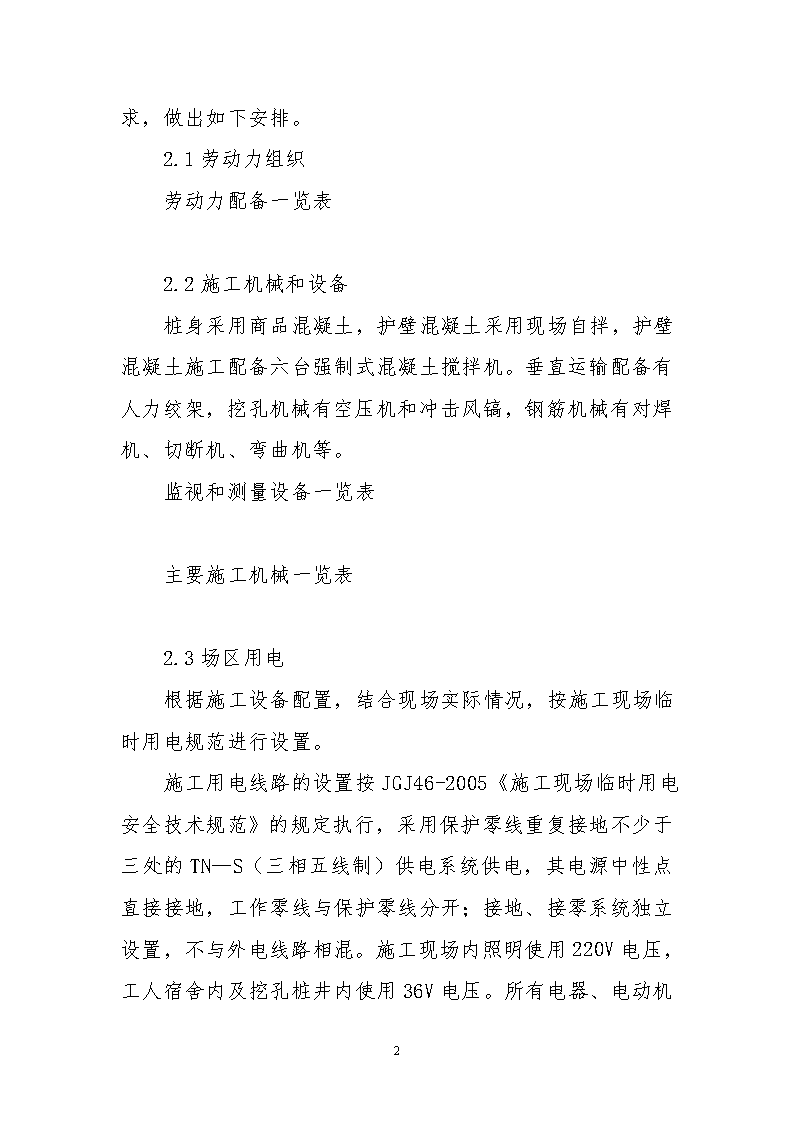

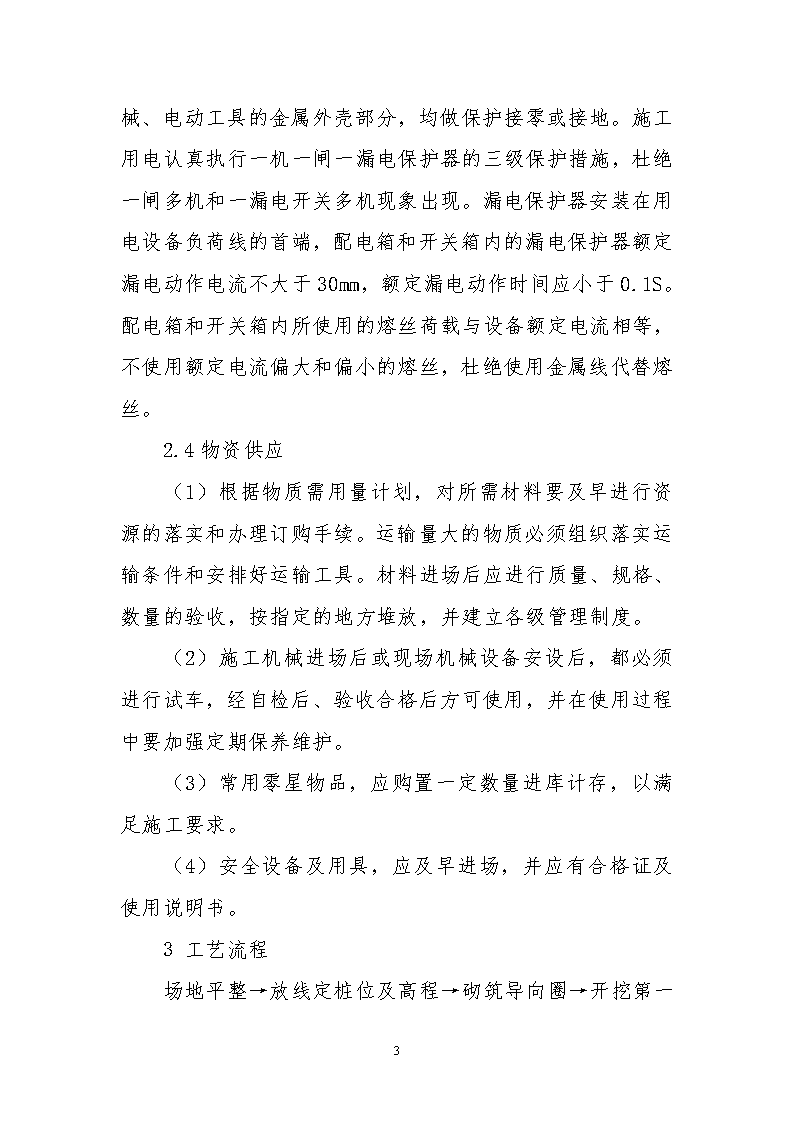

'人工挖孔桩桩基施工工艺探究　　中图分类号：U215.14文献标识码：A文章编号：1前言本文背景为安置点小区工程，因工程所在场地地质地形条件限制，勘察设计单位给出了采用人工挖孔桩做基础的建议。设计单位根据岩土勘察报告，设计基础为人工挖孔（扩底）灌注桩，混凝土强度等级：桩身及护壁混凝土均采用C25混凝土；抗浮桩设计桩长约6米；端承桩要求桩端持力层进入第5层强风化泥页岩夹灰岩，且进入该持力层1d（桩径）；摩擦端承桩以第3层局部第4层作桩端持力层进入持力层深度为2d（桩径）。本文结合施工实践和经验总结，对人工挖孔桩的施工工艺进行了探讨与分析。2准备工作本工程共2215根人工挖孔桩，工期只有80天，根据人工挖孔桩是施工的特点，劳动力组织、施工机械和设备的投入、场区用电及物资供应等四个方面是顺利完成人工挖孔桩施工的重要保证。7 不考虑施工场地的因素，要在规定工期内完成所有桩的开挖、钢筋制安、桩身混凝土的浇筑工作，统筹考虑分段流水施工、场地分块、设备投入、电力供应、劳动力投入等需求，做出如下安排。2.1劳动力组织劳动力配备一览表2.2施工机械和设备桩身采用商品混凝土，护壁混凝土采用现场自拌，护壁混凝土施工配备六台强制式混凝土搅拌机。垂直运输配备有人力绞架，挖孔机械有空压机和冲击风镐，钢筋机械有对焊机、切断机、弯曲机等。监视和测量设备一览表主要施工机械一览表2.3场区用电根据施工设备配置，结合现场实际情况，按施工现场临时用电规范进行设置。7 施工用电线路的设置按JGJ46-2005《施工现场临时用电安全技术规范》的规定执行，采用保护零线重复接地不少于三处的TN—S（三相五线制）供电系统供电，其电源中性点直接接地，工作零线与保护零线分开；接地、接零系统独立设置，不与外电线路相混。施工现场内照明使用220V电压，工人宿舍内及挖孔桩井内使用36V电压。所有电器、电动机械、电动工具的金属外壳部分，均做保护接零或接地。施工用电认真执行一机一闸一漏电保护器的三级保护措施，杜绝一闸多机和一漏电开关多机现象出现。漏电保护器安装在用电设备负荷线的首端，配电箱和开关箱内的漏电保护器额定漏电动作电流不大于30mm，额定漏电动作时间应小于0.1S。配电箱和开关箱内所使用的熔丝荷载与设备额定电流相等，不使用额定电流偏大和偏小的熔丝，杜绝使用金属线代替熔丝。2.4物资供应（1）根据物质需用量计划，对所需材料要及早进行资源的落实和办理订购手续。运输量大的物质必须组织落实运输条件和安排好运输工具。材料进场后应进行质量、规格、数量的验收，按指定的地方堆放，并建立各级管理制度。（2）施工机械进场后或现场机械设备安设后，都必须进行试车，经自检后、验收合格后方可使用，并在使用过程中要加强定期保养维护。（3）常用零星物品，应购置一定数量进库计存，以满足施工要求。（4）安全设备及用具，应及早进场，并应有合格证及使用说明书。3工艺流程7 场地平整→放线定桩位及高程→砌筑导向圈→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装人力绞架→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管)→浇筑桩身混凝土(随浇随振)→混凝土养护。4施工各工序技术要点4.1、施工测量1、全站仪检测轴线和垂直度；水准仪检测水准点标高，标高的传递采用标准长钢尺和水准仪相结合进行。2、定位放线测量员事先熟悉建筑规划红线图和建筑总平面图，根据建设方提供的建筑规划红线界桩及高程原点，算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。备齐管网图等资料，测量仪器校检完好齐备，平整好施工现场，清除地面障碍物，确定最终测量放线的方法和步骤。准备好红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等测量放线所需材料。3、工艺流程7 根据图纸算出建筑物特征点与红线控制桩间的距离、角度、高差等放样数据。依据建设工程放线测量回执中的坐标点，利用全站仪将坐标引至建筑物开挖边线以外，做出坐标控制桩，并妥善保护。按照控制桩，确定并布设施工控制网。依据施工控制网，测设建筑物的主轴线。最后进行建筑物的细部放样。建筑物的定位放线以总平面图、红线图为依据，采用网点控制。4、桩孔定位桩孔定位采用全站仪进行定位，设已引测的坐标点中的任意一点作为放线控制原点，复测此点与其他点的相对坐标位置是否正确，如复测无误即可根据此点，按照图纸设计尺寸定出各桩孔的精确位置。桩孔定位点定出后，根据图示各桩的桩径及时砌筑导向圈。5、高程引测为保证竖向控制的精度要求，对标高基准点，必须正确测设。在同一平面层上所引测的高程点，不得少于三个，并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点。将标高基准点引测到场区内，标注周围墙的墙上，用红漆画上倒立的三角形作标志，并标明绝对高程和相对标高，便于施工中使用。引测完成后，及时对引测点进行闭合检查，确保各点的准确性。6、施测中应注意的问题7 工程的测量放线以坐标控制点、总平面图、基础平面布置图等资料为依据，测定出该建筑物的平面控制网（即轴线控制桩）。在基础施工中以此为基准，临时加密各轴线的控制桩，以便施工。基础施工前，一定要将整个建筑物外形轮廓放出来，对照放线总平面图中标明与相邻建筑物的相互关系，找出测量误差，误差超过允许范围的点应该返工重测，并找出出错的原因认真总结。施工放线前，测量人员认真熟悉施工图，掌握各个细部尺寸，放线前检查测量工具，保证测量工具的精确性，放线时作好测量记录，放线工作结束后，重新复核一遍，使测量成果准确可靠。施工测量放线后，后续工作施工时，以所放线为依据，同时依据施工图进行复核，进行工程施工。4.2桩孔开挖掘进1、保证上部空头部分2米左右，以保证实际施工过程中的安全。7 2、对桩距较近不满足施工要求的相邻桩采取跳挖施工。根据JGJ94-2008规范要求，绘制出桩位布置图，对桩间净距小于2.5m桩和扩头净距小于50cm的桩采用跳挖方式施工。在桩身开挖过程中，先挖桩挖至一定深度后(5米开外)，再对后挖桩进行开挖。在后挖桩进行开挖的过程中，先挖桩也同时进行开挖，始终保持先挖桩与后挖桩存在5米开外的高差，直至桩身成孔施工完毕。当先挖桩完成桩身混凝土浇筑后，再进行后挖桩扩大头的施工，这样可以避免施工过程中，距离较小的相连两桩出现挖通的现象。3、桩孔土方由人工挖掘，挖土方次序为先挖中间后挖周边，尺寸误差±3cm。桩孔端部架立小型机架，用链式手摇滚筒和出渣筒垂直运输土方。挖孔桩施工过程中孔内少量泥水可在桩孔内挖小集水坑，随挖随用吊桶随弃土吊出；如大量渗水，可在桩孔内先挖较深集水井，设小型潜水泵将地下水排出桩孔外，随挖随加深集水井，采用潜水泵排入场内临时排水沟；涌水量很大时，将一桩超前开挖，将附近桩孔地下水位降低。7'
