湖北省地标土地整治工程施工质量验收规范

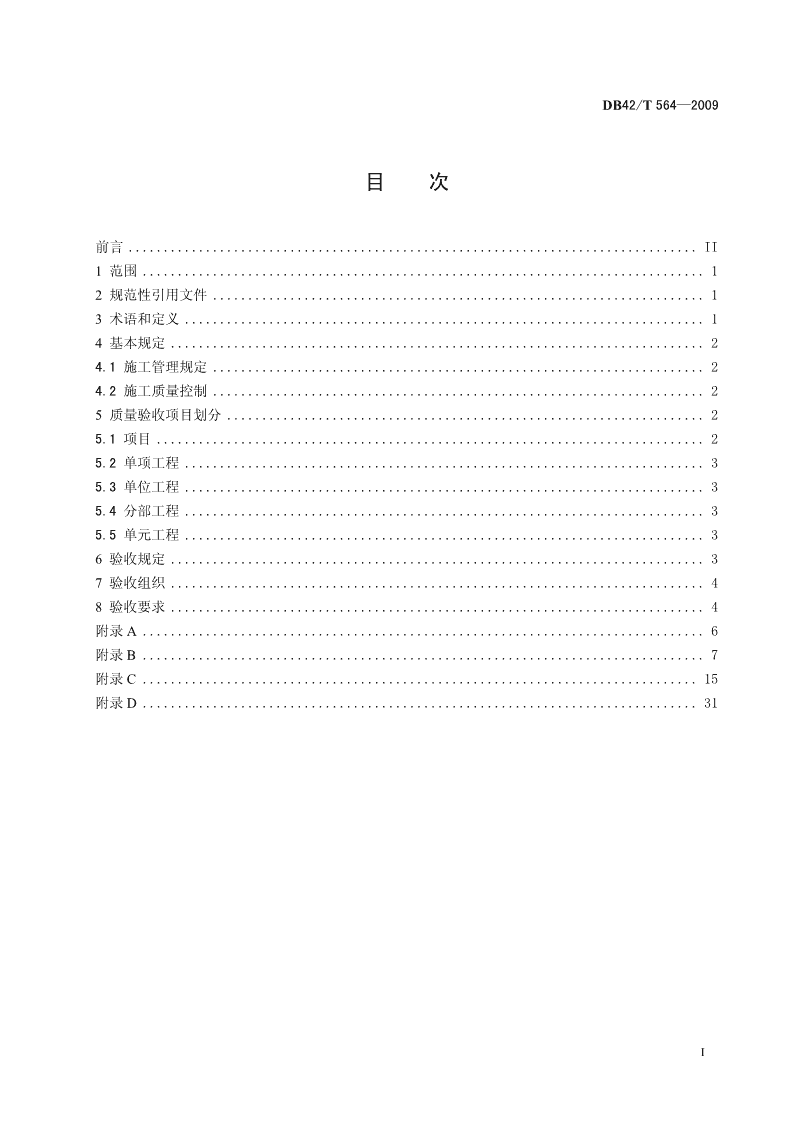

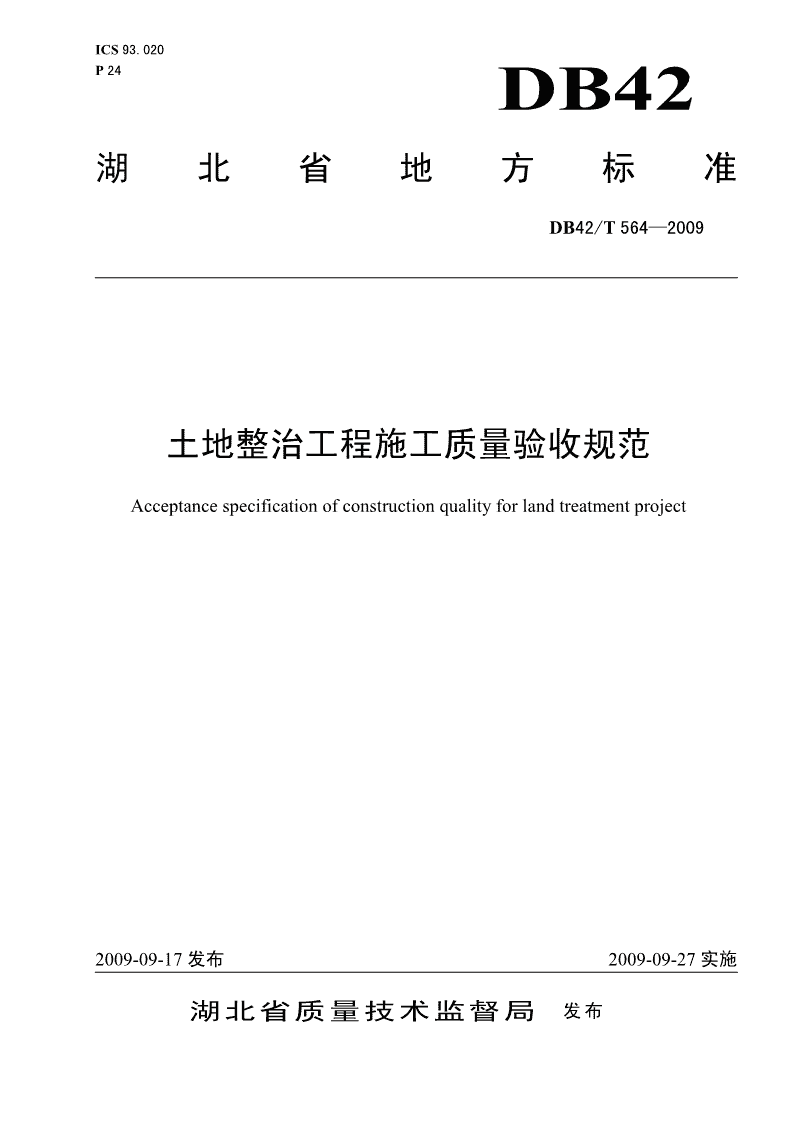

'ICS93.020P24DB42湖北省地方标准DB42/T564—2009土地整治工程施工质量验收规范Acceptancespecificationofconstructionqualityforlandtreatmentproject2009-09-17发布2009-09-27实施湖北省质量技术监督局发布 DB42/T564—2009目次前言.................................................................................II1范围................................................................................12规范性引用文件......................................................................13术语和定义..........................................................................14基本规定............................................................................24.1施工管理规定......................................................................24.2施工质量控制......................................................................25质量验收项目划分....................................................................25.1项目..............................................................................25.2单项工程..........................................................................35.3单位工程..........................................................................35.4分部工程..........................................................................35.5单元工程..........................................................................36验收规定............................................................................37验收组织............................................................................48验收要求............................................................................4附录A................................................................................6附录B................................................................................7附录C...............................................................................15附录D...............................................................................31I DB42/T564—2009前言本标准的附录A、附录B、附录C、附录D为规范性附录。本标准由湖北省国土资源厅国土整治办公室提出。本标准由湖北省国土资源厅归口。本标准主要起草单位：湖北省国土资源厅国土整治办公室。本标准协作单位：襄樊市华罡工程建设监理有限公司湖北省标准化研究院。本标准主要起草人：詹发友、宁宇、刘强、王建国、李明洋、王志刚、周越颖、董明旺、袁福军、万会杰、徐术坤。II DB42/T564—2009土地整治工程施工质量验收规范1范围本标准规定了土地整治工程施工质量验收的术语和定义、基本规定、质量验收划分、验收规定、验收组织、验收要求。本标准适用于湖北省境内土地开发、土地复垦以及土地整理工程施工质量的验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DB42/T562-2009土地整治通用工程施工质量检验标准DB42/T563-2009土地整治专项工程施工质量检验标准3术语和定义下列术语和定义适用于本标准。3.1土地整治工程landimprovement土地整治工程是指在对土地进行的综合整治，包括土地整理、土地复垦、土地开发等各项活动，其目的在于提高土地质量，增加有效耕地面积，实现全国范围土地的平衡和综合开发利用。3.2土地整治工程质量thequalityoflandconsolidationprojects指土地整治工程按照合同的要求，满足设计图纸及相关标准规定的符合性程度，包括使用功能、耐久性能、环境保护及水土保持等方面特性的总和。3.3验收acceptance土地整治工程在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对单元、分部、单位及单项工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。3.4进场验收accessacceptance指对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品合格与否做出确认。3.5工程关键部位thekeypartsoftheproject指对工程质量安全或效益有显著影响的部位。1 DB42/T564—20093.6见证取样检测witnessthesamplingdetection指在监理单位或项目实施单位的监督下，由施工单位有关人员现场取样并送至具备相应资质的检测单位所进行的检测。3.7交接检验transfertest指由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。3.8抽样检验sampletests按照规定的抽样方案，随机从进场的材料、构配件、设备或工程检验项目中，按单元工程抽取一定数量的样本所进行的检验。3.9观感质量perceptionofquality通过观察和必要的量测所反映的工程外在质量。3.10返修repair指对工程不符合标准规定的部位采取整修等措施。3.11返工rework指对不合格的工程部位采取的重新制作，重新施工等措施。4基本规定4.1施工管理规定施工现场管理应有相应的施工技术标准，健全的质量管理体系、施工质量检验制度和综合施工质量评定考核制度。土地整治工程质量验收资料应按附录A、附录B、附录C和附录D中的要求进行分类归档、整理。4.2施工质量控制施工质量控制要求包括：a）采用的主要材料、半成品、成品、构配件、器具和设备进行现场验收。凡涉及安全和对工程质量有重要影响的产品，应按图纸设计要求和相关标准进行复检，并应经监理工程师（实施单位驻现场代表）检查认可；b）各隐蔽工程的施工，应通知监理工程师（实施单位驻现场代表）检查，未经验收合格不应进行隐蔽施工；c）各工程应按《土地整治通用工程施工质量检验标准》DB42/T562-2009和《土地整治专项工程施工质量检验标准》DB42/T563-2009进行质量控制，每个单元工程完成后，应进行检查；d）相关各专业工种之间，应进行交接检查，并形成记录。未经监理工程师（实施单位驻现场代表）检查认可，不得进行下一道工序施工。5质量验收项目划分5.1项目2 DB42/T564—2009本标准中所涉及项目是指在同一个总体设计或初步设计范围内，同期建设，财务上实行统一核算，行政上实行统一管理的工程。当项目需要划分为几个标段招标时，每个标段可作为一个子项目。项目中单项、单位（子单位）、分部、单元工程质量验收的项目划分按附录B表B.2执行。5.2单项工程具有独立的设计文件，竣工后可以独立形成生产能力或发挥工程效益的工程。土地整治工程可划分为五个单项工程,即土地平整、灌溉与排水、田间路桥、农田防护、村庄整治工程。5.3单位工程具有单独的设计，可以独立组织施工，但竣工后不能独立形成生产能力或发挥效益的工程。工程规模较大的单位工程，可按其功能相对独立或便于组织施工划分子单位工程。5.4分部工程按专业工种、建筑的部位划分分部工程。5.5单元工程单元工程应按主要工种、材料、施工工艺、设备类别等进行划分。当同一单元工程中材料、工艺、设备发生变化时，应分别抽样评定其质量。6验收规定6.1单元工程质量验收合格应符合下列规定：a）隐蔽工程应全部合格；b）基本规定应全部合格；c）检验要求的质量经抽样检验合格率应达到80%；d）具有完整的施工操作依据、隐蔽工程检查记录、质量验收记录和抽样检测资料。6.2分部工程质量验收合格应符合下列规定：a）分部工程所含的单元工程均应符合合格质量的规定；b）所含单元工程的质量评定记录应完整。6.3单位（子单位）质量验收合格应符合下列规定：a）单位工程所含分部工程的质量均应验收合格；b）所含分部工程质量控制资料应完整。6.4单项工程质量验收合格应符合下列规定：a）单项工程所含单位（子单位）工程的质量均应验收合格；b）所含单位（子单位）质量控制资料应完整。6.5项目（子项目）施工质量验收条件：a）单项（子单项）工程的质量均应验收合格；b）施工现场应符合相应的质量管理要求；c）质量控制资料应完整；d）观感质量验收应为“较好”或“好”；e）工程投入使用、运行管理的条件已经具备。6.6项目质量初步验收条件：a）工程建设项目已按批准的设计文件全部完成；3 DB42/T564—2009b）项目施工质量验收已完成，有完整的施工质量验收记录资料；c）项目资金已到位，并具备财务决算条件；d）有关验收报告已完备；e）工程管护责任主体已确定。6.7项目质量竣工验收条件：a）已经初步验收合格；b）各单项工程能正常运行；c）历次验收遗留问题已基本处理完毕；d）归档资料符合本规程要求及有关规定。7验收组织7.1单元工程应由监理工程师或实施单位驻现场代表组织施工单位项目专业质检员、项目经理等进行质量评定。7.2分部工程应由总监理工程师主持。专业监理工程师、施工单位项目经理、项目专业质检员及项目技术负责人、实施单位驻现场代表等参加验收。规模较大的农桥、泵站、渡槽、机井、小型水库等结构安全要求较高的分部工程，设计单位代表应参加质量评定。7.3单位工程应由总监理工程师或实施单位驻现场代表主持。施工单位项目专业质量、项目技术负责人及项目经理、实施单位项目负责人、设计单位项目代表等参加验收。7.4单项工程验收由项目实施单位项目负责人主持。设计单位项目负责人、监理单位总监理工程师、施工单位技术负责人、质检负责人和项目经理应参加验收。7.5项目（子项目）施工质量验收应由国土资源行政主管部门主持。实施单位负责人、设计单位技术负责人、监理单位技术负责人和项目总监理工程师、施工单位技术负责人、质检负责人和项目经理应参加验收。7.6项目（子项目）工程有专业分包单位施工时，专业分包单位对所承包的工程应按本规范要求的程序检查评定，总包单位应派人参加。8验收要求8.1土地整治工程质量应按下列要求进行验收：a）施工质量应符合《土地整治通用工程施工质量检验标准》DB42/T562-2009、《土地整治专项工程施工质量检验标准》DB42/T563-2009和本标准的规定；b）施工应符合工程规划、设计文件的要求；c）参加工程施工质量验收的单位和个人应具备相的资质和资格；d）工程施工质量的验收应在施工单位自行检查评定合格的基础上进行；e）隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并形成验收文件；f）涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测；g）单元工程的质量应按基本要求和检验要求验收；h）工程的观感质量应由验收人员通过现场检查，并应共同确认。8.2当土地整治工程质量不符合要求时，应按下列规定进行处理：a）经返工重做或更换器具、设备的单元工程，应重新进行质量评定；4 DB42/T564—2009b）经有资质的检测单位检测鉴定能够达到设计要求的单元工程，应予质量评定；c）经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可能够满足结构安全和使用功能的单元工程，可予以质量验收；d）经返修或加固处理的单元工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行质量评定。8.3不可参与质量验收的工程通过返修或加固仍不能满足安全使用要求的分部工程、单位（子单位）工程不可参与质量评定。5 DB42/T564—2009附录A（规范性附录）表A企业施工现场管理资料用表项目名称子项目施工单位项目经理监理单位总监理工程师设计单位项目负责人实施单位项目负责人序号资料名称核查意见备注1施工现场管理制度2质量责任制3主要专业工程操作上岗证书4分包单位资质与对分包单位的管理制度5规划、设计资料6施工组织设计、方案及审批7工程质量检验制度8施工现场总平面布置图综合评□落实到位□基本落实到位□不到位价结果6 DB42/T564—2009附录B（规范性附录）表B.1工程施工质量验收资料汇总表工程名称施工单位项目经理序施工单位监理单位实施单位资料名称份数号检查结果核查意见核查意见1工程施工质量验收资料汇总表2土地整治工程质量验收划分3单元工程质量评定记录4分部工程质量验收记录5单位（子单位）工程质量验收记录6单项工程质量验收记录7项目（子项目）工程施工质量验收记录施工单位检查结果：监理单位验收结论：实施单位评定结论：项目经理：总监理工程师：实施单位项目负责人：日期：日期：日期：7 DB42/T564—2009表B.2土地整治工程质量验收项目划分单项单位（子单位）分部单元工程质量评定记录农用地整理表土剥离、土方平整、耕作层土方回填、客土按施工作业区土地覆盖、翻耕复犁、田埂（坎）修筑；梯田、梯未利用地开发（片）或设计编平整地土方平整；梯田、梯地田埂（坎）修筑；拆号不同分别划分废弃地平整迁、废弃地平整清淤堰塘整治护坡堰塘清淤、扩容；混凝土护坡；块石护坡放水设施坝基处理土方开挖、土方回填、塘库堤坝填筑、砌体、土石坝（子单位：塘坝体钢筋、混凝土；溢洪道；启闭机及放水涵管；库堤坝、拦水坝）消力池（砌体、混凝土）放水设施基础土方开挖、土方回填、砌体、钢筋、混凝土、主体抽水平台装修抹灰、饰面、门窗、地面屋面找平层、细部构造、保温层、防水室内电气导线敷设、灯具及形状插座安装进、出水池土方开挖、土方回填、砌体、钢筋、混凝土泵站（子单位：固定土方开挖、土方回填、砌体、钢筋、混凝土；式；移动式）进、出水管钢筋混凝土管、铸铁管、钢管机组安装卧式机组；立式机组安装输配电工程输电线路、变配电设备安装灌溉与排土方开挖、土方回填、砌体、钢筋、混凝土；水工程轨道（缆车式）移动式泵房井筒钻挖；井管安装；大口井竖井开挖；大口机井（子单位：管井、井筒井井台、井房；卧式机组；立式机组安装；输大口井）配套设施电线路、变配电设备安装基础蓄水池土方开挖、土方回填、砌体、钢筋、混凝土池体渠道（子单位：农渠每一条为一个分渠道清淤；沟槽土方开挖；土方回填；混凝土道；斗渠；支渠）部工程（现浇、预制件）衬砌沟渠；石砌渠道喷（微）灌（子单位：首部枢纽喷灌管道安装；喷灌设备安装；微（滴、微喷、移动式；半固定式；渗）灌首部枢纽；微（滴、微喷、渗）灌管道固定式）管道安装工程；管网冲洗闸室部分土方开挖、土方回填、砌体、钢筋、混凝土上、下游连接段水闸设备安装门槽及闸门、启闭机安装8 DB42/T564—2009表B.2（续）单项单位（子单位）分部单元工程质量评定记录基础渡槽（梁式、拱式为子单土方开挖、土方回填、砌体、钢筋、混槽墩位工程）凝土槽身每条渠道沿线相同型土方开挖、土方回填、砌体、钢筋、混涵管号的涵管为一个分部凝土；涵管安装工程进出口池土方开挖、土方回填、砌体、钢筋、混倒虹吸管管身凝土；倒虹吸管安装进、出口段土方开挖、土方回填、砌体、钢筋、混跌水、陡坡陡坡段凝土消力池进、出口段土方开挖、土方回填、砌体、钢筋、混沉螺池沉螺池凝土路基开挖、路基土方填筑、基层填筑、道路及下田路（子单位：每一条道路或每一处路肩及边沟、泥结石面层、级配碎（砾）泥结石、级配碎（砾）石、田间道台阶为一个分部工程石面层、水泥混凝土面层、下田路；台混凝土道路）路与桥阶梁桩基预制桩桩、钢管桩、混凝土灌注桩桥梁（子单位：机耕桥、支撑结构土方开挖、土方回填、砌体、钢筋、混人行桥）桥面结构凝土、桥面铺装防护林每一处或每一渠道、道苗木种植草皮护坡路的沿线为一个分部草皮护坡渠道清淤；混凝土（现浇、预制件）衬截流沟、排水沟及沉沙池每一条为一个分部农田防砌沟渠；石砌渠道护工程水窖相对集中的若干个为蓄水池（水窖）开挖、砌筑鱼鳞坑一个分部工程鱼鳞坑开挖、填筑每一条沟谷为一个分土谷坊填筑；石谷坊填筑；植物谷坊谷谷坊部坊填筑排污沟砖（石）砌混凝土盖板渠堰塘清淤、扩容；堤坝填筑；混凝土护堰塘整理坡；块石护坡；启闭机及放水涵管居民点每个居民点为一个单位工晒谷场土方开挖、土方回填、水泥混凝土面层整理工程土方开挖、土方回填、砌体、钢筋、混程凝土、抹灰、饰面、门窗、地面、找平仓库层、细部构造、保温层、防水、导线敷设、灯具及形状插座安装注：在分部工程中，当遇到长度较长的渠道、排水沟或道路等按每一条为一个分部工程给质量管理带来不便时，可适当按长度分段设置子分部，各子分部质量验收后，应汇总到相应的分部工程中。9 DB42/T564—2009表B.3单元工程质量评定记录表（样表）工程名称：编号：分部工程验收部位施工单位项目经理施工执行标准《湖北省土地整治工程施工质量检验标准》监理单位检验项目质量要求施工单位检查记录验收记录基本规定检验要求施工单位检查结果：监理单位评定结论：实施单位评定结论：质量检查员：专业监理工程师：驻现场代表：日期：日期：日期：10 DB42/T564—2009表B.4分部工程质量验收记录编号：工程名称单位（子单位）工程单元工程数量施工单位项目经理施工单位检查监理单位序号单元工程名称数量评定结果验收意见123单元工程质量评定记录资料项目技术负责人：施工单位项目经理：日期：总监理工程师：监理单位日期：验收单位设计单位项目设计代表：日期：实施单位驻现场代表：日期：11 DB42/T564—2009表B.5单位（子单位）工程质量验收记录编号：工程名称单项工程分部工程数量施工单位项目经理施工单位检查监理单位序号分部工程名称数量评定结果验收意见123分部工程质量控制资料施工单位项目经理：项目技术负责人：日期：监理单位总监理工程师：日期：验收单位设计单位项目设计代表：日期：实施单位项目负责人：日期：12 DB42/T564—2009表B.6单项工程质量验收记录编号：工程名称子项目工程名称单位工程数量施工单位项目经理施工单位检查监理单位序号单位工程名称数量评定结果验收意见123单位质量控制资料施工单位项目经理：单位技术负责人：日期：监理单位总监理工程师：日期：验收单位设计单位项目负责人：日期：实施单位项目负责人：日期：13 DB42/T564—2009表B.7项目（子项目）工程质量验收记录编号：工程名称施工单位项目经理序监理单位检查项目施工单位检查记录号验收结论1施工现场管理资料2单项工程共单项；经查单项符合标准及设计要求。共项，经查项；3质量控制资料核查符合规范要求项。共抽查项，符合要求项；4观感质量验收不符合要求项。综合验收结论施工单位监理单位设计单位实施单位（公章）（公章）（公章）（公章）参加验项目经理：总监理工程师：单位技术负责人：单位负责人：收技术负责人：技术负责人：单位日期：日期：日期：日期：14 DB42/T564—2009附录C（规范性附录）表C.1项目（子项目）工程质量控制资料核查记录表工程名称施工单位项目经理序施工单位监理单位实施单位资料名称份数号检查结果核查意见核查意见1质量控制资料核查记录表2图纸会审记录3现场洽商记录4测量、放线记录5高程测量记录表6水平点测量记录表7材料、构配件进场检验记录8施工试验记录（通用）基坑（基槽、沟槽）隐蔽工程检查9记录10钢筋隐蔽工程检查记录11回填隐蔽工程检查记录12混凝土施工记录13混凝土强度验收记录14质量问题调查及处理资料新材料、新工艺、新技术、新方法审15核记录表16竣工图报审施工单位检查结果：监理单位验收结论：实施单位评定结论：项目经理：总监理工程师：实施单位项目负责人：日期：日期：日期：15 DB42/T564—2009表C.2图纸会审记录编号：工程名称共页第页会审地点整理人日期年月日实施单位设计单位参加单位及权属单位人员监理单位施工单位序号提出图纸问题图纸修订意见设计单位（章）施工单位（章）监理单位（章）实施单位（章）技术负责人：总监理工程师：项目负责人：项目负责人：项目经理：驻现场代表：设计代表：日期：日期：日期：日期：16 DB42/T564—2009表C.3现场洽商记录编号：工程名称日期年月日洽商内容：施工单位监理单位设计单位实施单位17 DB42/T564—2009表C.4测量、放线记录编号：工程名称施工单位测量时间测量人角度坐标序号测量、放线部位设计值实测值设计值实测值水平角竖直角水平角竖直角XYXY施工单位检查结果：监理单位意见：项目经理：监理工程师：日期：日期：18 DB42/T564—2009表C.5高程测量记录表编号：工程名称分部工程单元工程测量时间水准点读数（m）测点视线高程（m）实测高程（m）备注后视中视前视说明：测量人记录人计算人施工单位检查情况：项目经理：日期：项目监理部复核意见：实施单位复核意见：监理工程师：驻现场代表：日期：日期：19 DB42/T564—2009表C.6水平点测量记录表编号：工程名称分部工程单元工程测量时间测量编号设计高程实测高程偏差备注说明：测量记录计算施工单位检查情况：项目经理：日期：实施单位复核意见：项目监理部复核意见：驻现场代表：监理工程师：日期：日期：20 DB42/T564—2009表C.7材料、构配件进场检验记录编号：工程名称分部工程检测类别检测时间名称规格型号进场数量拟使用部位检验项目检验结果说明：送样人见证人检测人施工单位检测情况：项目经理：日期：项目监理部复核意见：实施单位复核意见：监理工程师：驻现场代表：日期：日期：21 DB42/T564—2009表C.8施工试验记录（通用）编号：工程名称试验日期年月日试验部位规格、材质试验要求：试验情况记录：试验结论：施工单位监理单位实施单位试验意见：试验意见：试验结论：试验结论：质检员：项目技术负责人：监理工程师：驻现场代表：日期：日期：日期：日期：22 DB42/T564—2009表C.9基坑（基槽、沟槽）隐蔽工程检查记录工程名称：编号：隐蔽部位隐检日期施工单位项目经理监理单位检验项目质量要求施工单位检查记录检查记录1、地基排水、支护工程应符合《土地整治通用工程施工质量检验标准》4的相关规定。2、应避免超挖。如发生超挖，不得用土回填。挖至标高的土质基坑不得长期暴露、扰动或浸泡。3、基坑尺寸应满足设计要求。一般基底应比基础的平面尺寸增宽0.5～1.0m。当不设模板时，可按基础底的尺寸开挖基坑。4、基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况确定。5、当为无水基坑、且土层构造均匀时，基坑坑壁坡度可按《土地整治通用工程施工质量检验标准》表2的规定执行。基本6、如土的湿度有可能使坑壁不稳定而引起坍塌时，基规定坑坑壁坡度应缓于该湿度下的天然坡度。7、当基坑有地下水时，地下水位以上部分可以放坡开挖；地下水位以下部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖。8、开挖时土方堆置地点应离基坑（槽）边1m以外，堆置高度不宜超过1.5m，以免影响土方开挖或塌方。9、开挖过程中及雨后复工，应随时检查土壁稳定和支撑牢固情况，发现问题，及时处理。10、沟槽的纵坡不得超过设计要求，槽底中线每侧宽度不得小于设计要求。11、沟槽边坡必须平整、坚实，严禁贴坡。12、沟槽内不得有杂草、树根、腐植松散土。沟槽底部中线每侧宽度不小于设计规定边坡不陡于设计规定检验基底土性符合设计要求要求轴线位移≤50mm土沟渠底部高程－30mm～0mm施工单位检查结果：监理单位检查结论：实施单位检查结论：项目经理：监理工程师：驻现场代表：日期：日期：日期：23 DB42/T564—2009表C.10钢筋隐蔽工程检查记录工程名称：编号：隐蔽部位隐检日期施工单位项目经理监理单位检验项目质量要求施工单位检查记录检查记录1、钢筋加工应符合《土地整治通用工程施工质量检验标准》5.2.2的规定。基本2、钢筋连接应符合《土地整治通用工程施工质量检验标规定准》5.2.3的规定。3、钢筋安装应符合《土地整治通用工程施工质量检验标准》5.2.4的规定。受力钢筋顺长度方向全长的净尺寸±10mm弯起钢筋的弯折位置±20mm箍筋内净尺寸±5mm两排以上排距±5mm受梁、板、拱肋±10mm间距力基础、锚碇、墩台、柱±10mm钢基础、锚碇、墩台±10mm检验筋保护层厚度柱、梁、拱肋±5mm要求板±3mm箍筋、横向水平钢筋、螺旋筋间距±20mm长±10mm钢筋骨架尺寸宽、高或直径±5mm长、宽±10mm钢筋网尺寸网眼尺寸±20mm弯起钢筋位置≤20mm施工单位检查结果：监理单位检查结论：实施单位检查结论：专业监理工程师：驻现场代表：项目经理：日期：日期：日期：24 DB42/T564—2009表C.11回填隐蔽工程检查记录工程名称：隐蔽部位隐检日期施工单位项目经理隐蔽部位简图：施工单位：技术员：日期：隐蔽部位质量检查情况简述：施工单位：项目经理：日期：施工单位自检结果：施工单位：专业质检员：日期：监理（实施）单位检查结论：监理工程师：（驻现场代表）：日期：25 DB42/T564—2009表C.12混凝土施工记录编号：工程名称施工单位3浇筑部位混凝土数量（m）3水泥品种及标号当班完成量（m）混凝土强度等级捣固方法拌合方法施工日期养护情况气温℃拆模日期混凝土配合比（混凝土配合比设计报告单编号）材料水泥砂石水外加剂名称及数量每盘数量3每m数量试块数量、编号及试验结果试压结果试块留置组数试压报告编号及龄期同条件养护标准养护备注：项目技术负责人：试验员：工长：年月日年月日年月日26 DB42/T564—2009表C.13混凝土强度验收记录工程名称：编号：分部工程使用部位强度等级施工单位项目经理项目技术负责人监理（实施）单位强度等级试件强度代表值（MPa）强度评定结果验收结果检查结论：项目技术负责人：日期：验收结论：监理工程师：（实施单位驻现场代表）：日期：27 DB42/T564—2009表C.14质量问题调查及处理资料工程名称：编号：调查地点调查时间施工单位项目经理质量问题发生部位参加质量问题调查单位及人员质量问题调查笔录：质量问题证据资料（附现场证物照片）：质量问题原因分析：调查处理意见：项目技术负责人：总监理工程师：设计单位代表：实施单位项目负责人：日期：日期：日期：日期：28 DB42/T564—2009表C.15新材料、新工艺、新技术、新方法审核记录表编号：工程名称日期新材料/新工艺/新设备/新方法名称施工或产品质量执行标准及编号申请专利证号附件：1.□出厂合格证页2.□厂家质量检验报告页3.□厂家质量保证书页4.□使用说明书页5.□进场检查记录页6.□进场复试报告页施工单位：项目经理：日期：监理单位审查意见：□同意使用于本工程□重新检验合格后使用于本工程□不同意使用于本工程项目监理部：总监理工程师：日期：设计单位审查意见：□同意使用于本工程□重新检验合格后使用于本工程□不同意使用于本工程设计代表：日期：实施单位审查意见：□同意使用于本工程□重新检验合格后使用于本工程□不同意使用于本工程项目负责人：日期：29 DB42/T564—2009表C.16竣工图报审表编号:工程名称开竣工时间年月日至年月日绘制人施工单位自检意见：施工单位：项目经理：监理单位审查意见：项目监理部：总监理工程师：日期：设计单位审查意见：设计代表：日期：实施单位审查意见：项目负责人：日期：30 DB42/T564—2009附录D（规范性附录）表D.1项目（子项目）工程观感质量检查记录工程名称：施工单位项目经理检查质量状况质量评价单项单位12345好较好差农用地整理土地未利用地开发平整废弃地平整堰塘整治土石坝泵站机井灌蓄水池溉渠道与喷（微）灌溉排水闸水渡槽涵管倒虹吸管跌水、陡坡沉螺池观感质量综合评价□好□较好□差施工单位：监理单位：实施单位：检查项目经理：总监理工程师：项目负责人：结论年月日年月日年月日31 DB42/T564—2009表D.1（续）工程名称：施工单位项目经理检查质量状况质量评价单项单位12345好较好差田间道路路桥农桥防护林截流沟、排水沟及沉沙池农田水窖防护鱼鳞坑谷坊村庄整治观感质量综合评价□好□较好□差施工单位：监理单位：实施单位：检查项目经理：总监理工程师：驻现场代表：结论年月日年月日年月日32 DB42/T564—2009表D.2图片资料（封面）工程名称施工单位单项工程图片数量监理单位设计单位实施单位33'
