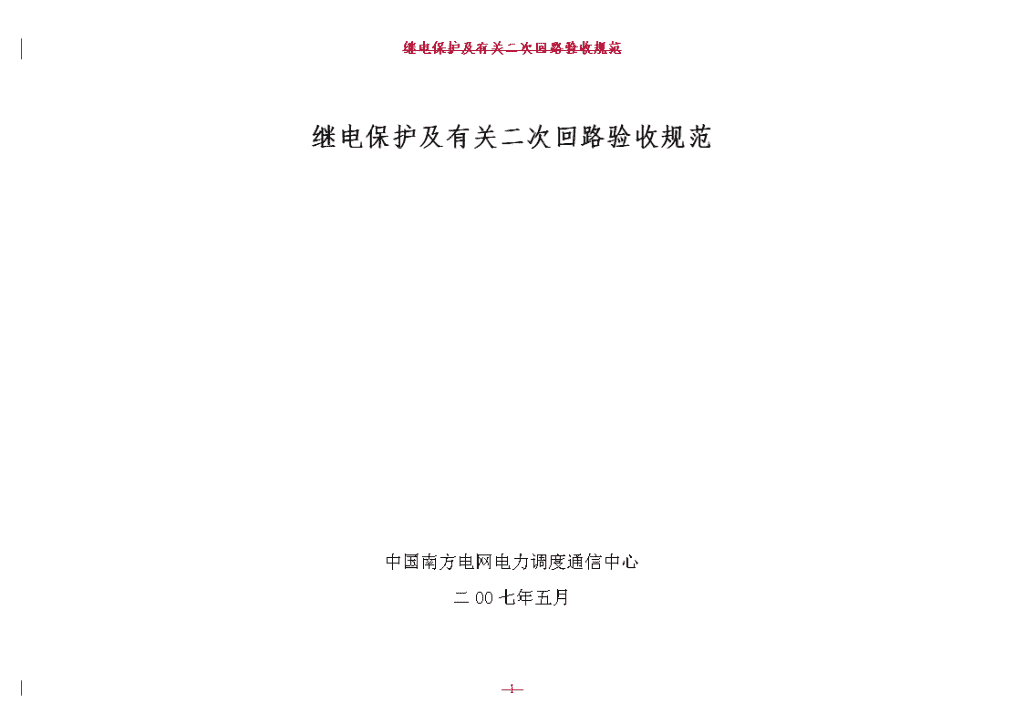

'继电保护及有关二次回路验收规范继电保护及有关二次回路验收规范中国南方电网电力调度通信中心二00七年五月-46- 继电保护及有关二次回路验收规范目录1、范围12、引用标准13、验收项目及内容23.1、通用检查项目33.2、500kV线路保护验收项目83.3、断路器保护验收项目153.4、辅助保护验收项目183.5、短引线保护验收项目203.6、220kV线路保护验收项目223.7、110kV线路保护验收项目293.8、变压器保护验收项目333.9、发电机保护验收项目383.10、母差保护验收项目423.11、故障录波器验收项目45-46- 继电保护及有关二次回路验收规范1、范围本规范规定了继电保护设备验收时需进行的检查项目和要求，用以判断设备是否具备投入电网运行的条件，预防设备损坏及接线错误，保证继电保护设备安全正常运行。本规范适用于在南方电网内从事二次设备安装、调试及运行维护的各单位，是继电保护及有关二次设备验收或定检后投入运行前检验的标准。2、引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。本规范出版时，所示版本均为有效。所有标准都有可能会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。DL400－91继电保护和安全自动装置技术规范继电保护和安全自动装置运行管理规程继电保护及电网安全自动装置检验条例继电保护及电网安全自动装置现场保安规定电力系统继电保护及安全自动装置反事故措施要点DL/T559—94220～500kV电网继电保护装置运行整定规程DL/T584—953～110kV电网继电保护装置运行整定规程DL/T553—94220～500kV电力系统故障动态记录技术准则电力系统继电保护技术监督规定(试行)DL/T587－1996微机继电保护装置运行管理规程DL/T623—1997电力系统继电保护即安全自动装置运行评价规程GT/T15145—94微机线路保护装置通用技术条件DL478—92静态继电保护及安全自动装置通用技术条件DL428—91电力系统自动低频减负荷技术规定DL497—92电力系统自动低频减负荷工作管理规定-46- 继电保护及有关二次回路验收规范DL/T524—93继电保护专用电力线载波收发信机技术条件NDGJ8—89火力发电厂、变电所二次接线设计技术规定DL/T667—1999运动设备及系统第五部分传输规约第103篇继电保护设备信息接口配套标准GB50171—92电气装置安装工程盘、柜及二次回路接线施工及验收规范GB7261—87继电器及继电保护装置基本实验方法GB50172－92电气安装工程蓄电池施工及验收规范DL/T781-2001电力用高频开关整流模块3、验收项目及内容设备安装试验报告要求记录所使用的试验仪器、仪表的型号和编号；所有的设备安装试验报告要求有试验人员、审核人员、负责人及监理工程师签名，并作出试验结论。-46- 继电保护及有关二次回路验收规范3.1、通用检查项目表3.1继电保护设备的通用检查项目和要求序号项目内容要求检查结果签名一资料验收设备清单及设备开箱记录检查所有保护及相关设备、备品备件、出厂报告、合格证、图纸资料、技术说明书等，开箱记录应与装箱记录一致，图纸资料及技术说明书要求至少一式四份。全套工程施工图纸资料包括所有施工图及设计单位发出的修改通知单是否齐全、正确，竣工图纸及其电子版文件要求设计单位在工程竣工投产后三个月内移交。调试报告及安装记录是否齐全、正确检查所有调试报告及安装记录是否齐全、正确，时间先后是否符合安装调试顺序。核查提供的技术资料、专用工具及备品备件是否齐全检查技术资料、专用工具及备品备件是否齐全而且与装箱记录单上所记载的一致。制造厂提供的产品说明书、合格证件及安装图纸等的技术文件检查产品说明书、合格证件及安装图纸等的技术文件是否齐全而且与装箱记录单上所记载的一致。二与保护相关资料检查调试、试验记录及报告电压、电流互感器检查电流、电压互感器的铭牌参数是否完整，出厂合格证及试验资料是否齐全。检查从开关本体电流互感器端子到保护装置整个二次回路接线的正确性，检查母线保护与其它保护适用的CT是否交叉，防止出现保护死区。互感器各绕组间极性关系的测试，核对铭牌上的极性标志是否正确。检查互感器各次绕组的连接方式及其极性关系是否与设计符合，相别标示是否正确。互感器各绕组变比及误差测试，核对铭牌上的变比标示，是否有相关试验记录，是否正确。二次绕组的直流电阻(各抽头)。电流互感器二次绕组伏安特性、绝缘电阻试验。是否有相关试验记录，是否正确。断路器断路器的跳闸线圈及辅助合闸线圈的电气回路接线方式(包括断路器防止跳跃的措施)。断路器操作回路的工作方式（分相操作还是三相连动）。辅助触点的构成方式及触点容量。-46- 继电保护及有关二次回路验收规范二与保护相关资料检查调试、试验记录及报告断路器断路器二次操作回路中的气压、液压、弹簧储能监视回路的工作方式。与保护回路有关的辅助触点的开、闭情况或这些触点的切换时间。与保护回路相连接的回路绝缘电阻。断路器跳闸及辅助合闸线圈的电阻值及在额定电压下的跳、合闸电流。断路器最低跳闸电压及最低合闸电压。断路器的跳闸时间、合闸时间以及合闸时三相触头不同时闭合的最大时间差，不得超过规定值。保护装置试验项目齐全（包括操作箱、保护装置中各继电器的试验），保护动作时间以测量保护出口继电器动作时间为准。调试、试验记录及报告变压器、电抗器资料及说明书检查铭牌及实测参数检查，包括容量、额定电压等级、短路电压比以及各侧的短路阻抗等等，检查套管CT、瓦斯继电器、温度计等试验记录等。发电机资料检查铭牌及实测参数检查，包括容量、额定电压等级、额定输出电流以及短路阻抗等等线路实测参数报告，包括正序、零序阻抗实测值和线路阻抗角。三外部检查二次回路接线的检查装置以及与之相连接的二次回路的接线应该整齐美观、牢固可靠。电缆固定应牢固可靠，接线端子排不受拉扯。电缆牌及回路编号应整齐且标示清晰正确，不褪色。跳（合）闸引出端子应与正、负电源端子应适当隔开且有明显标识。交、直流的二次线不得共用电缆；动力线、电热线等强电线路不得与二次弱电回路共用电缆;各相电流和电压线及其中性线应分别置于同一电缆。二次回路电缆不得多次过渡、转接。电流回路电缆芯截面≥2.5mm2；控制电缆或绝缘导线芯截面：强电回路电缆芯截面≥1.5mm2，弱电回路电缆芯截面≥0.5mm2。-46- 继电保护及有关二次回路验收规范三外部检查二次回路接线的检查所有二次电缆都应采用阻燃铠装屏蔽电缆，屏蔽层在开关场与控制室同时接地，严禁采用电缆芯两端接地的方法作为抗干扰措施。控制电缆不宜采用多股软线电缆，多股软线必须经压接线头接入端子。高频同轴电缆屏蔽层应在两端分别接地，并沿高频同轴电缆上方敷设截面不小于100mm2两端接地的铜导体。结合滤波器高频电缆侧的接地点应与耦合电容的一次接地点分开；结合滤波器高频电缆侧的接地点应离一次接地线的接地点有3-5m的距离，与地网焊接。所有保护屏之间应用不小于100mm2的多股软铜线首尾可靠联接形成闭环，并经一点可靠接地。保护屏与接地铜排的连接铜导线截面积不得小于35mm2。电流互感器及电压互感器的二次回路必须分别有且只能有一个接地点。有电气直接连接的电流互感器的二次回路，其接地点应在控制室一点接地；经控制室零相小母线（N600）连通的几组电压互感器的二次回路必须在控制室一点接地，各电压互感器的中性线不得接有可能断开的开关和接触器。来自电压互感器二次的四根开关场引入线和电压互感器开口三角回路的2根开关场引入线必须分开，不得共用。对于装有小瓷套的电流互感器，要求一次端子应放置在母线侧（L1要求对着母线）。检查设计图上各保护的二次绕组分配，防止当一套保护停用而线路继续运行时，出现电流互感器内部故障时的保护死区。保护屏上的压板编号以及设备标示的检查保护屏上的所有设备（压板、按钮、把手等）应采用双重编号，内容标示明确规范，并应与图纸标示内容相符，满足运行部门要求。宜将备用压板连片拆除。保护屏上端子排名称运行编号应正确，符合设计要求。直流电源配置及接线检查220kV及以上保护电源和控制电源应该分别由独立的空气开关控制（110kV主变保护参照执行，110kV及以下线路保护和35kV及以下变压器保护不作要求）。对于双重化配置的保护装置，每一套保护的直流电源应相互独立，分别由专用的直流熔断器从不同段直流母线供电。对于由一套保护装置控制多组断路器，要求每一断路器的操作回路应相互独立，分别由专用的直流熔断器供电。上、下级熔断器之间的容量配合必须有选择性。-46- 继电保护及有关二次回路验收规范　三　外部检查其它部分检查检查端子箱的驱潮回路是否完备。端子箱的接地是否正确完好。所有的端子排是否均为铜质端子，接线是否稳固。不同截面的电缆芯，不许接入同一端子，同一端子接线不宜超过两根。屏柜内的照明是否正常。电缆的保护套管是否合适。四交流回路的检查电流回路检查对电流互感器进行一次升流试验，检查电流互感器的变比、电流回路接线的完整性和正确性、电流回路相别标示的正确性（测量三相及N线，包括保护、盘表、计量、录波、母差等）。核对电流互感器的变比与定值通知单是否一致。对电流互感器二次绕组接线进行检查：可采用一次升流，在CT接线盒处分别短接绕组的方法或在CT接线盒处，分别通入二次电流的方法进行检验，检验接入保护的二次绕组连接组别的正确性。电压回路检查要求对电压互感器二次绕组进行通电压试验，检查电压二次回路的完整性。对于电压、电流互感器，所有新接的二次回路，均必须经带负荷测试，检查回路是否正确和完整五绝缘检查交流、直流回路绝缘检查在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连接在一起，用1000V摇表测量下列绝缘电阻，其阻值均应大于10MΩ。(可采用抽查的方法，要求具备试验数据)：各回路对地，各回路相互间。检查跳、合闸回路间及对地绝缘检查跳、合闸回路对所有正电源之间的绝缘在保护屏的端子排处将所有电流、电压、直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量回路对地的绝缘电阻，其绝缘电阻应大于1MΩ。-46- 继电保护及有关二次回路验收规范五绝缘检查交流、直流回路绝缘检查对信号回路，用1000V摇表测量电缆每芯对地及对其它各芯间的绝缘电阻，其绝缘电阻应不小于1MΩ。六公共回路检查公共信号回路检查对于常规变电站：检查中央信号系统信号、直流系统信号、录波装置信号、低压系统信号等声光信号的正确性；综合自动化变电站：检查电压并列柜、公用测控柜所接入的所有遥信量在监控后台数据库定义的正确性。PT二次回路检查检查各绕组接线极性是否正确，接线是否符合反措要求（如开口三角绕组的N线与星形绕组的N线是否分开，击穿保险的额定值是否满足要求等），是否配置三相快速联动空气开关，电缆截面是否满足误差要求，是否按要求把保护用电缆与计量用电缆分开。PT二次回路中使用的重动、并列、切换继电器接线是否正确，是否具有防止电压反送的措施。PT二次回路核相检查分别对各保护屏、计量、母差、录波、中央信号屏或电压并列柜和公用测控柜的电压回路进行核相、测量。各间隔电气闭锁回路检查检查闭锁逻辑是否合理，是否符合变电站“五防”闭锁技术要求，回路接线是否正确。同期系统回路检查检查同期系统公共回路接线是否正确，各间隔模拟手动同期合闸，即差回路的正确性。-46- 继电保护及有关二次回路验收规范3.2、500kV线路保护验收项目表3.2500kV线路保护验收检查项目和要求序号项目内容要求结果签名一电流电压回路检查检查电流回路的接地情况电流互感器的二次回路应有且只有一个接地点。对于有几组电流互感器连接在一起的保护，应在保护屏上经端子排接地。独立的、与其它电流互感器没有电的联系的电流回路，宜在配电装置端子箱接地。专用接地线截面不小于2.5mm2。CT伏安特性利用饱和电压、励磁电流和CT二次回路阻抗近似校验，是否满足10%误差要求。CT极性、变比CT极性应满足设计要求，变比应与定值单要求一致电流回路的接线当采用不同的主接线方式时，电流二次回路接线是否符合有关规定，是否与设计要求一致，是否满足反措要求。CT配置原则检查保护采用的CT绕组级别是否符合有关要求，是否存在保护死区的情况，是否与设计要求一致。电压回路检查检查线路保护电压回路的正确性，是否满足反措要求。二二次回路双跳操作电源配置情况，保护电源配置情况断路器操作电源与保护电源分开且独立：第一路操作电源与第二路操作电源分别引自不同直流小母线，第一套主保护与第二套主保护直流电源分别取自不同直流小母线，其它辅助保护电源、不同断路器的操作电源应有专用直流电源空开供电。检查操作电源之间、操作电源与保护电源之间寄生回路检查试验前所有保护、操作电源均投入，断开某路电源，分别测试其直流端子对地电压，其结果均为0V，且不含交流成分。直流空开、熔丝配置原则及梯极配合情况应保证逐级配合，按照设计要求验收。断路器防跳跃检查检查防跳回路正确。断路器处合闸状态，短接合闸控制回路，手动分闸断路器，此时开关不应出现合闸情况。-46- 继电保护及有关二次回路验收规范二二次回路操作回路闭锁情况检查应具有断路器SF6压力、空气压力（或油压）降低和弹簧未储能禁止重合闸、禁止合闸及禁止分闸等功能，其中闭锁重合闸回路可与保护装置开入量验收同步进行。由开关专业人员配合，实际模拟空气压力（或油压）降低，当压力降低至闭锁重合闸时，保护显示“禁止重合闸开入量”变位；当压力降低至闭锁合闸时，实际模拟断路器合闸（此前开关处分闸状态），此时无法操作；当压力降低至闭锁分闸时，实际模拟断路器分闸（此前开关处合闸状态），此时无法操作。上述几种情况信号系统应发相应声光信号。断路器双操双跳检查断路器机构内及操作箱内需配置两套完整的操作回路，且由不同的直流电源供电。该项目可与整组传动试验同步进行三保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。检查工作地与保安地是否相连（要求不连），检查逆变输出电源对地是否有电压。四装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护压板投退的开入变位情况应与装置要求一致，与保护功能的逻辑关系正确。开关位置的开入变位情况应与装置要求一致。其它开入量变位情况应与装置要求一致。六定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植值应能正常输入和固化。-46- 继电保护及有关二次回路验收规范六定值校验定值组的切换应校验切换前后运行定值区的定值正确无误。七保护功能检验（带模拟开关）纵联保护正、反向故障和区内、外故障。工频变化量阻抗保护正、反向故障和区内、外故障。各种相间距离I、II、III段保护正、反向故障以及动作时间,PT断线闭锁距离保护各种接地距离I、II、III段保护正、反向故障以及动作时间,PT断线闭锁距离保护零序I、II、III、IV段保护、零序反时限正、反向故障以及动作时间PT断线过流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。弱馈功能动作逻辑应与装置技术说明书提供的逻辑框图一致。PT断线闭锁功能动作逻辑应与装置技术说明书提供的逻辑框图一致。重合闸后加速功能动作逻辑应与装置技术说明书提供的逻辑框图一致。振荡闭锁功能动作逻辑应与装置技术说明书提供的逻辑框图一致。八重点回路失灵启动及出口回路要求用导通法按相检验失灵回路中每个接点、压板接线的正确性。检查保护启动失灵回路是否正确检查保护出口跳闸回路是否正确重合闸启动回路检查保护启动重合闸回路是否正确闭锁重合闸回路检查保护闭锁重合闸回路是否正确保护和收发信机、载波机联系回路按施工设计具体回路接线进行检查，检查保护发信、收信回路是否正确。两套保护联系的回路按施工设计具体回路接线进行检查九告警信号开关本体告警信号包括气体压力、液压、弹簧未储能、三相不一致、电机运转、就地操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。-46- 继电保护及有关二次回路验收规范九告警信号保护异常告警信号包括保护动作、重合闸动作、保护装置告警信号等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。回路异常告警信号包括控制回路断线、CT、PT回路断线、切换同时动、直流电源消失和操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。跳、合闸监视回路检查回路是否正确，控制回路断线信号是否正确。通道告警信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。其它信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。十录波信号TWJa、TWJb、TWJc不要求作为启动量跳A、跳B、跳C、三相跳闸、永跳要求启动录波。重合闸要求启动录波。收信输入允许式要求发信也录波，不要求作为启动量。其它回路高频信号录波等十一通道调试专用载波通道检查阻波器、结合滤波器、高频电缆、接地铜排的情况高频同轴电缆应在两端分别接地，并沿高频同轴电缆上方敷设截面不小于100平方毫米两端接地的铜导线。结合滤波器高频电缆侧的接地点应与耦合电容的一次接地点分开；结合滤波器高频电缆侧的接地点应离耦合电容的一次接地点有3-5M的距离。通频带特性的检测。包括输入阻抗、输出阻抗、传输衰耗、工作衰耗、回波损耗测试。收发信机调试绝缘电阻测定。附属仪表和其它指示信号的校验。检验回路中各规定测试点的工作参数。检验机内各调谐回路调谐频率的正确性。测试发信振荡频率。-46- 继电保护及有关二次回路验收规范十一通道调试专用载波通道收发信机调试发信输出功率及输出波形的检测。收发信机的输出阻抗及输入阻抗的测定。检验通道监测回路工作应正常。收信机收信灵敏度的检测，可与高频通道的检测同时进行。检验发信、收信回路应不存在寄生振荡和拍频现象。检验发信输出在不发信时的残压应符合规定。通道联调测量通道的传输衰耗、工作衰耗、回波衰耗和输入、输出阻抗3dB告警检查检查收信电平，设置衰耗值，检查收信裕度，10-16dB复用载波通道回路检查确保两侧保护命令要一一对应收发信展宽时间检查检查传输延时T＜15ms，保护装置应能正常运行和正确动作，要求允许信号传输延时T＜14ms，闭锁信号传输延时T＜10ms，要求检查解除闭锁逻辑正确。要求取消保护接口的收发信展宽时间。光纤通道通道的完好性对于光纤通道可以采用自环的方式检查光纤通道是否完好。附属设备对于与复用PCM相连的保护用附属接口设备应对其继电器输出接点和其逆变电源进行检查。传输时间及误码率应对光纤通道的误码率和传输时间进行检查，误码率小于10-6，传输时间小于12ms。传输设备发信光功率、收信灵敏度及通道裕度对于利用专用光纤通道传输保护信息的远方传输设备还应对其发信电平、收信灵敏电平进行测试并保证通道的裕度满足厂家要求。纵联保护联调对高频保护的整组试验，应与高频通道和线路对侧的高频保护配合一起进行模拟区内、区外故障的保护动作行为的检验（要求对侧高频保护投入，断路器在断开位置）。-46- 继电保护及有关二次回路验收规范十一通道调试纵联保护联调模拟区内故障时，对于闭锁式，高频保护短时发信（发8ms）后停信，高频保护动作；对于允许式，高频保护发允许跳闸信号，对侧高频保护在收到允许跳闸信号后向本侧回馈一个允许跳闸信号，本侧高频保护在收到允许跳闸信号后动作跳闸。模拟区外故障时，对于闭锁式，高频保护短时发信（发8ms）后不停信，高频保护不应动作；对于允许式，高频保护不向对侧发允许跳闸信号，本侧高频保护不应收到允许跳闸信号，保护不应动作跳闸。对于利用收发信机构成的闭锁式保护，还应带高频通道进行收信启动发信功能检查：（要求对侧高频保护投入，断路器在合闸位置）模拟区内故障时，本侧高频保护短时发信（发8ms）后停信，但由于本侧收到对侧闭锁信号，本侧高频保护不动作十二整组传动试验保护出口动作保持时间利用80%的电压来做保护整组带开关传动试验；当为两套保护时应采用电流回路串联的方法进行。单相瞬时接地故障、重合分别模拟A、B、C单相故障，检查跳闸回路和重合闸回路的正确性，要求保护与开关动作一致。单相永久性接地故障模拟一次单相故障，检查保护后加速功能正确。两相接地瞬时故障两套保护分别模拟一次两相故障，检查保护三跳回路正确。三相不一致保护检查实际模拟开关三相不一致，检查保护开入和动作出口回路的正确性。十三投运前检查打印定值与定值单核对满足规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本检查与定值单要求一致检查GPS对时是否正确要求精确为毫秒级以上。-46- 继电保护及有关二次回路验收规范十四带负荷测试（要求测试电流、电压大于精工电流、电压）测量电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。线路光纤差动保护差流的检查检查其大小，是否正常，并记录存档。零序保护方向的检查通过系统潮流方向核对。高频通道的参数测试收信和发信电平-46- 继电保护及有关二次回路验收规范3.3、断路器保护验收项目表3.3断路器保护验收检查项目和要求序号项目内容要求结果签名一电流电压回路检查检查电流回路的接地情况电流互感器的二次回路应有且只有一个接地点。对于有几组电流互感器连接在一起的保护，应在保护屏上经端子排接地。独立的、与其它电流互感器没有电的联系的电流回路，宜在配电装置端子箱接地。专用接地线截面不小于2.5mm2。CT配置原则检查采用的CT绕组级别是否符合有关要求，是否存在保护死区的情况电压回路检查检查电压回路的正确性。二保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。三装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。四开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护投退的开入变位情况应与装置要求一致，与保护功能的逻辑关系正确。开关位置的开入变位情况应与装置要求一致。其它开入量变位情况应与装置要求一致。-46- 继电保护及有关二次回路验收规范五定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植值应能正常输入和固化。定值组的切换应校验切换前后运行定值区的定值正确无误。六保护功能检验充电保护动作逻辑应与装置技术说明书提供的逻辑框图一致。三相不一致保护动作逻辑应与装置技术说明书提供的逻辑框图一致。重合闸同期、无压功能检查先合、后合逻辑检查重合闸方式功能检查断路器失灵保护动作逻辑应与装置技术说明书提供的逻辑框图一致。死区保护动作逻辑应与装置技术说明书提供的逻辑框图一致。过流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。七重点回路失灵启动及出口回路检查保护启动失灵回路、失灵出口回路，要求检验失灵回路中每个接点、压板接线的正确性。三相不一致启动回路检验TWJ与HWJ的组合启动回路，防止在控制回路断线时误启动。检查开关本体三相不一致保护是否按定值单要求整定。重合闸启动回路检查不对应启动、保护启动回路是否正确闭锁重合闸回路手分、手合、永跳和单重方式时三跳闭锁重合闸等回路的正确性先合、后合相互闭锁回路与设计图纸一致，并满足运行要求。-46- 继电保护及有关二次回路验收规范八投运前检查打印定值与定值单核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本检查与定值单要求一致检查GPS对时是否正确要求精确为毫秒级以上。九带负荷测试（要求测试电流、电压大于精工电流、电压）测量电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。-46- 继电保护及有关二次回路验收规范3.4、辅助保护验收项目表3.4辅助保护验收检查项目和要求序号项目内容要求结果签名一电流电压回路检查检查电流回路的接地情况电流互感器的二次回路应有且只有一个接地点。对于有几组电流互感器连接在一起的保护，应在保护屏上经端子排接地。独立的、与其它电流互感器没有电的联系的电流回路，宜在配电装置端子箱接地。专用接地线截面不小于2.5mm2。CT配置原则检查采用的CT绕组级别是否符合有关要求，是否存在保护死区的情况电压回路检查检查电压回路的正确性。二保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。三装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。四开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护投退的开入变位情况应与装置要求一致，与保护功能的逻辑关系正确。开关位置的开入变位情况应与装置要求一致。其它开入量变位情况应与装置要求一致。-46- 继电保护及有关二次回路验收规范五定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值组的切换应校验切换前后运行定值区的定值正确无误。六保护功能检验过电压保护动作逻辑应与装置技术说明书提供的逻辑框图一致。低功率保护动作逻辑应与装置技术说明书提供的逻辑框图一致。过流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。收信直跳动作逻辑应与装置技术说明书提供的逻辑框图一致。七重点回路失灵保护动作发信、过电压保护动作回路与设计图纸一致。辅助保护收信回路与设计图纸一致。辅助保护出口跳闸回路与设计图纸一致。八投运前检查打印定值与定值单核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本检查与定值单要求一致检查GPS对时是否正确要求精确为毫秒级以上。九带负荷测试（要求测试电流、电压大于精工电流、电压）测量电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。-46- 继电保护及有关二次回路验收规范3.5、短引线保护验收项目表3.5短引线保护验收检查项目和要求序号项目内容要求结果签名一电流电压回路检查检查电流回路的接地情况电流互感器的二次回路应有且只有一个接地点。对于有几组电流互感器连接在一起的保护，应在保护屏上经端子排接地。独立的、与其它电流互感器没有电的联系的电流回路，宜在配电装置端子箱接地。专用接地线截面不小于2.5mm2。CT配置原则检查采用的CT绕组级别是否符合有关要求，是否存在保护死区的情况，是否与设计要求一致。电压回路检查。检查电压回路的正确性，是否满足反措要求。二保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。检查工作地与保安地是否相连（要求不连），检查逆变输出电源对地是否有电压。三装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。四开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护投退的开入变位情况应与装置要求一致，与保护功能的逻辑关系正确。线路刀闸位置的开入变位情况应与装置要求一致。其它开入量变位情况应与装置要求一致。-46- 继电保护及有关二次回路验收规范五定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值组的切换应校验切换前后运行定值区的定值正确无误。六保护功能检验充电保护动作逻辑应与装置技术说明书提供的逻辑框图一致。差动保护动作逻辑应与装置技术说明书提供的逻辑框图一致。过流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。七重点回路失灵启动回路检查保护启动失灵回路，要求检验失灵回路中每个接点、压板接线的正确性。保护出口跳闸回路八投运前检查打印定值与定值单核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本检查与定值单要求一致检查GPS对时是否正确要求精确为毫秒级以上。九带负荷测试（要求测试电流、电压大于精工电流、电压）测量电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。-46- 继电保护及有关二次回路验收规范3.6、220kV线路保护验收项目表3.6220kV线路保护验收检查项目和要求序号项目内容说明结果签名一电流电压回路检查检查电流回路的接地情况电流互感器的二次回路应有且只有一个接地点。对于有几组电流互感器连接在一起的保护，应在保护屏上经端子排接地。独立的、与其它电流互感器没有电的联系的电流回路，宜在配电装置端子箱接地。专用接地线截面不小于2.5mm2。CT的伏安特性利用饱和电压、励磁电流、和CT二次回路阻抗近似校验，是否满足10%误差要求。CT的极性、变比CT的极性应满足设计要求，变比应与定值单要求一致电流回路的接法当采用不同的主接线方式时，电流二次回路接线是否符合有关规定，是否与设计要求一致，是否满足反措要求。CT配置原则检查保护采用的CT绕组级别是否符合有关要求，是否存在保护死区的情况，是否与设计要求一致。电压切换检查。实际模拟1G、2G合断，观察操作箱切换继电器动作情况及指示灯指示情况，其中电压切换继电器属具备自保持功能的双位置继电器。二二次回路双跳操作电源配置情况，保护电源配置情况断路器操作电源与保护电源分开且独立：第一路操作电源与第二路操作电源分别引自不同直流小母线，第一套主保护与第二套主保护直流电源分别取自不同直流小母线。检查操作电源之间、操作电源与保护电源之间寄生回路检查试验前所有保护、操作电源均投入，断开某路电源，分别测试其直流端子对地电压，其结果均为0V，且不含交流成分。直流空开、熔丝配置原则及梯极配合情况应保证逐级配合，按照设计要求验收。断路器防跳跃检查检查防跳回路正确。断路器处合闸状态，短接合闸控制回路，手动分闸断路器，此时开关不应出现合闸情况。-46- 继电保护及有关二次回路验收规范二二次回路操作回路闭锁情况检查应具有断路器SF6压力、空气压力（或油压）降低和弹簧未储能禁止重合闸、禁止合闸及禁止分闸等功能，其中闭锁重合闸回路可与保护装置开入量验收同步进行。由开关专业人员配合，实际模拟空气压力（或油压）降低，当压力降低至闭锁重合闸时，保护显示“禁止重合闸开入量”变位；当压力降低至闭锁合闸时，实际模拟断路器合闸（此前开关处分闸状态），此时无法操作；当压力降低至闭锁分闸时，实际模拟断路器分闸（此前开关处合闸状态），此时无法操作。上述几种情况信号系统应发相应声光信号。断路器双操双跳检查断路器机构内及操作箱内需配置两套完整的操作回路，且由不同的直流电源供电。该项目可与整组传动试验同步进行三保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。检查工作地与保安地是否相连（要求不连），检查逆变输出电源对地是否有电压。四装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护投退的开入变位情况应与装置要求一致，与保护功能的逻辑关系正确。重合闸方式切换的开入变位情况应与装置要求一致，与重合闸功能的逻辑关系正确。闭锁重合闸的开入变位情况应与装置要求一致，重合闸闭锁正确。开关位置的开入变位情况应与装置要求一致。其它开入量变位情况应与装置要求一致。-46- 继电保护及有关二次回路验收规范六定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值组的切换应校验切换前后运行定值区的定值正确无误。七保护功能检验（带模拟开关）纵联保护正、反向故障和区内、外故障。工频变化量阻抗保护正、反向故障和区内、外故障。各种相间距离I、II、III段保护正、反向故障以及动作时间,PT断线闭锁距离保护各种接地距离I、II、III段保护正、反向故障以及动作时间,PT断线闭锁距离保护零序后备I、II、III、IV段保护正、反向故障以及动作时间三相不一致保护及开关本体不一致保护动作时间是否按照要求整定PT断线过流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。弱馈保护功能动作逻辑应与装置技术说明书提供的逻辑框图一致。PT断线闭锁功能动作逻辑应与装置技术说明书提供的逻辑框图一致。重合闸及重合闸后加速动作逻辑应与装置技术说明书提供的逻辑框图一致。振荡闭锁功能动作逻辑应与装置技术说明书提供的逻辑框图一致。八重点回路失灵启动回路要求用导通法按相检验失灵回路中每个接点（包括电流节点和保护出口接点）、压板接线的正确性。保护启动失灵接点、失灵电流判别元件接点及TJR启动失灵接点(含单跳、三跳启动失灵)保护出口跳闸回路三相不一致启动回路检验TWJ与HWJ的组合启动回路，防止在控制回路断线时误启动。检查开关本体三相不一致保护是否按定值单整定。-46- 继电保护及有关二次回路验收规范八重点回路重合闸启动回路检查不对应启动、保护启动回路是否正确闭锁重合闸回路手分、手合、永跳和单重方式时三跳闭锁重合闸等回路保护和收发信机、载波机联系回路按施工设计具体回路接线进行检查两套保护联系的回路按施工设计具体回路接线进行检查母差跳闸回路应闭锁重合闸，开放对侧纵联保护高频切换(本线、旁路、停用)回路检查对启讯、停讯、收讯回路及装置电源切换回路进行检查，对于涉及运行设备的如旁路保护等，由运行部门配合施工单位进行试验检查。九告警信号开关本体告警信号包括气体压力、液压、弹簧未储能、三相不一致、电机运转、就地操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。保护异常告警信号包括保护动作、重合闸动作、保护装置告警信号等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。回路异常告警信号包括控制回路断线、CT、PT回路断线、切换同时动、直流电源消失和操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。跳、合闸监视回路检查回路是否正确，控制回路断线信号是否正确。通道告警信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。其它信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。十录波信号高频信号模拟量不要求作为启动量TWJa、TWJb、TWJc不要求作为启动量跳A、跳B、跳C、三相跳闸、永跳要求作为启动量重合闸要求作为启动量收信输入允许式要求发信也录波，不要求作为启动量。-46- 继电保护及有关二次回路验收规范十录波信号其它回路不要求作为启动量十一重合闸功能综合重合闸方式校验单相故障保护单跳单重。分别按检同期和检无压方式，相间故障保护三跳三重。三相重合闸方式校验分别按检同期和检无压方式，单相故障、相间故障保护均三跳三重单相重合闸方式校验单相故障保护单跳单重，相间故障保护三跳不重停用重合闸方式校验单相故障、相间故障保护均三跳不重重合闸后加速手合后加速，保护重合于故障线路后加速重合闸相互闭锁对于一个半开关接线，要求对先重闭锁后重功能进行检查。十二通道调试专用载波通道检查阻波器、结合滤波器、高频电缆、接地铜排的情况高频同轴电缆应在两端分别接地，并沿高频同轴电缆上方敷设截面不小于100平方毫米两端接地的铜导线。结合滤波器高频电缆侧的接地点应与耦合电容的一次接地点分开；结合滤波器高频电缆侧的接地点应离耦合电容的一次接地点有3-5M的距离。检查阻波器、结合滤波器、高频电缆、接地铜排的情况通频带特性的检测。包括输入阻抗、输出阻抗、传输衰耗、工作衰耗、回波损耗测试。收发信机调试绝缘电阻测定。附属仪表和其它指示信号的校验。检验回路中各规定测试点的工作参数。检验机内各调谐回路调谐频率的正确性。测试发信振荡频率。发信输出功率及输出波形的检测。收发信机的输出阻抗及输入阻抗的测定。检验通道监测回路工作应正常。收信机收信灵敏度的检测，可与高频通道的检测同时进行。检验发信、收信回路应不存在寄生振荡和拍频现象。-46- 继电保护及有关二次回路验收规范十二通道调试通道专用载波通道收发信机调试检验发信输出在不发信时的残压应符合规定。通道联调测量通道的传输衰耗、工作衰耗、回波衰耗和输入、输出阻抗3dB告警检查检查收信电平，设置衰耗值检查收信裕度，10-16dB复用载波通道回路检查确保两侧保护命令要一一对应收发信展宽时间检查检查传输延时T＜15ms，保护装置应能正常运行和正确动作，要求允许信号传输延时T＜14ms，闭锁信号传输延时T＜10ms，要求检查解除闭锁逻辑正确。要求取消保护接口的收发信展宽时间。光纤通道通道的完好性对于光纤通道可以采用自环的方式检查光纤通道是否完好。附属设备对于与复用PCM相连的保护用附属接口设备应对其继电器输出接点和其逆变电源进行检查。传输时间及误码率应对光纤通道的误码率和传输时间进行检查，误码率小于10-6，，传输时间小于12ms。传输设备发信电平、收信灵敏电平及通道裕度对于利用专用光纤通道传输保护信息的远方传输设备还对其发信电平、收信灵敏电平进行测试并保证通道的裕度满足厂家要求。纵联保护联调对高频保护的整组试验，应与高频通道和线路对侧的高频保护配合一起进行模拟区内、区外故障的保护动作行为的检验（要求对侧高频保护投入，断路器在断开位置）。模拟区内故障时，对于闭锁式，高频保护短时发信（发8ms）后停信，高频保护动作；对于允许式，高频保护发允许跳闸信号，对侧高频保护在收到允许跳闸信号后向本侧回馈一个允许跳闸信号，本侧高频保护在收到允许跳闸信号后动作跳闸。模拟区外故障时，对于闭锁式，高频保护短时发信（发8ms）后不停信，高频保护不应动作；对于允许式，高频保护不向对侧发允许跳闸信号，本侧高频保护不应收到允许跳闸信号，保护不应动作跳闸。-46- 继电保护及有关二次回路验收规范十二纵联保护联调对于利用收发信机构成的闭锁式保护，还应带高频通道进行收信启动发信功能检查：（要求对侧高频保护投入，断路器在合闸位置）模拟区内故障时，本侧高频保护短时发信（发8ms）后停信，但由于本侧收到对侧闭锁信号，本侧高频保护不动作十三整组传动试验保护出口动作保持时间利用80%的电压来做保护整组带开关传动试验；当为两套保护时应采用电流回路串联的方法进行。单相瞬时接地故障、重合两套保护分别模拟A、B、C单相故障，检查跳闸回路和重合闸回路的正确性，要求保护与开关动作一致。单相永久性接地故障模拟一次单相故障，检查保护后加速功能正确。两相瞬时故障模拟相间故障，检查相间距离保护选相功能正确。两相接地瞬时故障两套保护分别模拟一次两相故障，检查保护三跳回路正确。三相不一致保护检查实际模拟开关三相不一致，检查保护开入和动作出口回路的正确性。十四投运前检查打印定值与定值核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本与定值单要求一致。检查GPS对时是否正确要求精确为毫秒级以上。十五带负荷测试（要求电流、电压大于精工电流、电压）测量电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。线路光纤差动保护差流的测试检查其大小，是否正常，并记录存档。零序保护方向的测试通过系统潮流方向核对。高频通道的参数测试收信和发信电平-46- 继电保护及有关二次回路验收规范3.7、110kV线路保护验收项目表3.7110kV线路保护验收检查项目和要求序号项目内容说明结果签名一电流电压回路检查检查电流回路的接地情况电流互感器的二次回路应有且只有一个接地点。对于有几组电流互感器连接在一起的保护，应在保护屏上经端子排接地。独立的、与其它电流互感器没有电的联系的电流回路，宜在配电装置端子箱接地。专用接地线截面不小于2.5mm2。CT的伏安特性利用饱和电压、励磁电流、和CT二次回路阻抗近似校验，是否满足10%误差要求。CT的极性、变比CT的极性应满足设计要求，变比应与定值单要求一致电流回路的接法当采用不同的主接线方式时，电流二次回路接线是否符合有关规定，是否与设计要求一致，是否满足反措要求。CT配置原则检查保护采用的CT绕组级别是否符合有关要求，是否存在保护死区的情况，是否与设计要求一致。电压切换检查。实际模拟1G、2G合断，观察操作箱切换继电器动作情况及指示灯指示情况，其中电压切换继电器属具备自保持功能的双位置继电器。二二次回路检查操作电源与信号电源之间寄生回路检查试验前所有保护、信号电源均投入，断开某路电源，分别测试其直流端子对地电压，其结果均为0V，且不含交流成分。直流空开、熔丝配置原则及梯极配合情况应保证逐级配合，按照设计要求验收。断路器防跳跃检查检查防跳回路正确。断路器处合闸状态，短接合闸控制回路，手动分闸断路器，此时开关不应出现合闸情况。操作回路闭锁情况检查应具有断路器SF6压力、空气压力（或油压）降低和弹簧未储能禁止重合闸、禁止合闸及禁止分闸等功能，其中闭锁重合闸回路可与保护装置开入量验收同步进行。-46- 继电保护及有关二次回路验收规范二二次回路检查操作回路闭锁情况检查由开关专业人员配合，实际模拟空气压力（或油压）降低，当压力降低至闭锁重合闸时，保护显示“禁止重合闸开入量”变位；当压力降低至闭锁合闸时，实际模拟断路器合闸（此前开关处分闸状态），此时无法操作；当压力降低至闭锁分闸时，实际模拟断路器分闸（此前开关处合闸状态），此时无法操作。上述几种情况信号系统应发相应声光信号。三保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。四装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护的投退变位情况应与装置要求一致，与保护功能的逻辑关系正确。重合闸方式的切换变位情况应与装置要求一致，与重合闸功能的逻辑关系正确。闭锁重合闸的开入变位情况应与装置要求一致，重合闸闭锁正确。开关位置的开入变位情况应与装置要求一致。六定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值的切换应校验切换前后运行定值区的定值正确无误。七保护功能检验(带模拟开关)纵联保护区内、区外故障（仅对装有纵联保护的线路）各种相间距离I、II、III段保护正、反向故障以及动作时间,PT断线闭锁距离保护-46- 继电保护及有关二次回路验收规范七保护功能检验（带模拟开关）各种接地距离I、II、III段保护正、反向故障以及动作时间,PT断线闭锁距离保护零序I、II、III、IV段保护正、反向故障以及动作时间PT断线闭锁动作逻辑应与装置技术说明书提供的逻辑框图一致。重合闸及重合闸后加速动作逻辑应与装置技术说明书提供的逻辑框图一致。振荡闭锁动作逻辑应与装置技术说明书提供的逻辑框图一致。八重点回路出口跳、合闸回路检查出口跳、合闸回路是否正确，与直流正电端子应相隔一个以上端子。重合闸启动回路检查不对应启动、保护启动回路是否正确闭锁重合闸回路手分、手合、永跳闭锁重合闸母差跳闸回路应闭锁重合闸九告警信号开关本体告警信号包括气体压力、液压、弹簧未储能、电机运转、就地操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。保护异常告警信号包括保护动作、重合闸动作、保护装置告警信号等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。回路异常告警信号包括控制回路断线、CT、PT回路断线、切换同时动、直流电源消失和操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。跳、合闸监视回路检查回路是否正确，控制回路断线信号是否正确。十录波信号保护动作跳闸要求作为启动量重合闸动作要求作为启动量十一重合闸功能三相重合闸方式校验单相故障、相间故障保护均三跳三重停用重合闸方式校验单相故障、相间故障保护均三跳不重重合闸后加速方式校验手合后加速，保护重合于故障线路后加速-46- 继电保护及有关二次回路验收规范十二整组传动试验（带开关进行）保护出口动作保持时间利用80%的电压来做保护整组带开关传动试验。单相瞬时接地故障分别模拟A、B、C单相故障，检查接地距离保护功能正确。两相瞬时故障模拟相间故障，检查相间距离保护功能正确。三相永久性故障模拟一次三相永久故障，检查保护后加速功能。十三投运前检查打印定值与定值单核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本与定值单要求一致。检查GPS对时是否正确要求精确为毫秒级以上。十四带负荷测试（要求测试电流、电压大于精工电流、电压）测量电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。零序保护方向的测试对零序方向元件的电流及电压回路连接正确性的检验要求和方法，应按照专用的检验规程规定做。-46- 继电保护及有关二次回路验收规范3.8、变压器保护验收项目表3.8主变保护验收检查项目和要求序号项目内容说明结果签名一电流、电压回路检查检查电流回路的接地情况检查各侧绕组，按要求有电联系的二次绕组统一在保护屏一点接地，没有电联系的二次绕组宜在配电端子箱接地。CT的伏安特性检查各侧绕组，利用饱和电压、励磁电流、和CT二次回路阻抗近似校验，是否满足10%误差要求。CT的极性、变比检查各侧绕组，变比、极性应正确，应与定值单要求相一致电流回路的接法检查各侧电流回路接线方式是否与厂家、设计图及定值单要求相一致电压回路检查检查变压器保护各侧电压回路接线是否正确电压切换检查实际模拟变压器各侧1G、2G合断，观察操作箱切换继电器动作情况及指示灯指示情况（改、扩建工程，此项目应在试运行时综合考虑进行检查），其中电压切换继电器属具备自保持功能的双位置继电器。检查主变各侧旁路代路时，电压回路和电压切换回路是否正确。二二次回路检查双跳操作电源配置情况，保护电源配置情况断路器操作电源与保护电源分开且独立，各侧断路器电源分开且独立；第一路操作电源与第二路操作电源分别引自不同直流小母线，第一套主保护与第二套主保护直流电源分别取自不同直流小母线。以上各直流回路之间严禁有电的联系。检查各操作电源之间、操作电源与保护电源之间寄生回路检查试验前所有保护、操作电源均投入，断开某路电源，分别测试其直流端子对地电压，其结果均为0V，且不含交流成分。直流空开、熔丝配置原则及梯极配合情况应保证逐级配合，按照设计要求验收。各侧断路器防跳跃检查检查防跳回路正确。断路器处合闸状态，短接合闸控制回路，手动分闸断路器，此时开关不应出现合闸情况。-46- 继电保护及有关二次回路验收规范二二次回路检查操作回路闭锁情况检查（包括高压侧和中压侧）应具有断路器SF6压力、空气压力（或油压）降低和弹簧未储能禁止重合闸、禁止合闸及禁止分闸等功能，其中闭锁重合闸回路可与保护装置开入量验收同步进行。由开关专业人员配合，实际模拟空气压力（或油压）降低，当压力降低至闭锁重合闸时，保护显示“禁止重合闸开入量”变位；当压力降低至闭锁合闸时，实际模拟断路器合闸（此前开关处分闸状态），此时无法操作；当压力降低至闭锁分闸时，实际模拟断路器分闸（此前开关处合闸状态），此时无法操作。上述几种情况信号系统应发相应声光信号。断路器双操双跳检查（高压侧）断路器机构内及操作箱内需配置两套完整的操作回路，且由不同的直流电源供电。该项目可与整组传动试验同步进行主变本体回路检查包括有载、本体重瓦斯投跳闸，轻瓦斯、绕温高、油温高、油压速动投信号，冷控失电不受断路器位置节点闭锁，受油温高闭锁投跳闸。三保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。四装置的数模转换各侧电压测量采样误差应在装置技术参数允许范围以内。各侧电流测量采样误差应在装置技术参数允许范围以内。各侧相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护的投退变位情况应与装置要求一致，与保护功能的逻辑关系正确。各侧电压闭锁的投入变位情况应与装置要求一致，与保护功能的逻辑关系正确。要求与定值单一致六定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值的切换应校验切换前后运行定值区的定值正确无误。-46- 继电保护及有关二次回路验收规范七保护功能检验(带模拟开关)差动保护制动特性高压侧相间方向复压过流各时限的动作情况中压侧相间方向复压过流各时限的动作情况低压侧相间方向复压过流各时限的动作情况零序过流保护正、反向故障间隙零流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。零压保护动作逻辑应与装置技术说明书提供的逻辑框图一致。本体保护动作逻辑应与装置技术说明书提供的逻辑框图一致。失灵保护启动回路八重点回路本体保护的回路检查本体保护发信回路、跳闸回路的正确性。失灵启动回路本间隔回路和旁路代路回路的正确性。三相不一致启动回路检验启动回路，防止在控制回路断线时误启动。检查开关本体保护是否按定值单整定。出口跳、合闸回路主保护、后备保护出口跳各侧开关和母联开关回路的正确性。各侧电压闭锁回路应与定值单要求一致九告警信号开关告警信号包括气体压力、液压、弹簧未储能、电机运转、就地操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。回路异常告警信号包括保护动作、重合闸动作、保护装置告警信号等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。包括控制回路断线、CT、PT回路断线、切换同时动、直流电源消失和操作电源消失等，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。跳、合闸监视回路检查回路是否正确，控制回路断线信号是否正确。-46- 继电保护及有关二次回路验收规范九告警信号本体保护检查包括轻瓦斯、有载轻瓦斯、油温高、风冷全停、释压器、油压速动信号，要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。十录波信号差动保护跳闸要求作为启动量后备保护跳闸要求作为启动量本体保护跳闸要求作为启动量十一整组传动试验(带开关进行)保护出口动作保持时间利用80%的电压来做保护整组带开关传动试验；当为两套保护时应用电流回路串联的方法进行。差动保护检查比例制动、谐波制动、CT断线闭锁等。高压侧后备保护方向过流保护、复压过流保护等中压侧后备保护方向过流保护、复压过流保护等低压侧后备保护方向过流保护、复压过流保护等定时限、反时限零序保护动作逻辑应与装置技术说明书提供的逻辑框图一致。阻抗保护动作逻辑应与装置技术说明书提供的逻辑框图一致。间隙零序过压及过流保护动作逻辑应与装置技术说明书提供的逻辑框图一致。本体保护本体、有载重瓦斯十二投运前检查打印定值与定值单核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本与定值单要求一致。检查GPS对时是否正确要求精确为毫秒级以上。-46- 继电保护及有关二次回路验收规范十三带负荷测试（要求电流、电压大于精工电流、电压，需要用在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。)测量电流差动保护各组电流互感器的相位以及各侧电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。差动保护的差流测试检查其大小，是否正常，并记录存档。方向零序保护及方向过流的方向测试通过系统潮流方向核对。-46- 继电保护及有关二次回路验收规范3.9、发电机保护验收项目表3.9发电机保护验收检查项目和要求序号项目内容说明结果签名一电流、电压回路检查检查电流回路的接地情况检查各侧绕组，按要求有电联系的二次绕组统一在保护屏一点接地，没有电联系的二次绕组宜在配电端子箱接地。CT的伏安特性检查各侧绕组，利用饱和电压、励磁电流、和CT二次回路阻抗近似校验，是否满足10%误差要求。CT的极性、变比检查各侧绕组，变比、极性应正确，应与定值单要求相一致电流回路的接法检查各侧电流回路接线方式是否与厂家、设计图及定值单要求相一致电压回路检查检查发电机保护电压回路接线是否正确，是否与设计图纸一致。励磁回路检查检查发电机保护励磁回路接线是否正确，是否与设计图纸一致。二二次回路检查保护电源配置情况各直流回路之间严禁有电的联系。检查各操作电源之间、操作电源与保护电源之间寄生回路检查试验前所有保护、操作电源均投入，断开某路电源，分别测试其直流端子对地电压，其结果均为0V，且不含交流成分。各间隔直流空开、熔丝配置原则及梯极配合情况应保证逐级配合，按照设计要求验收。各侧断路器防跳跃检查检查防跳回路正确。断路器处合闸状态，短接合闸控制回路，手动分闸断路器，此时开关不应出现合闸情况。操作回路闭锁情况检查应具有断路器SF6压力、空气压力（或油压）降低和弹簧未储能禁止重合闸、禁止合闸及禁止分闸等功能，其中闭锁重合闸回路可与保护装置开入量验收同步进行。-46- 继电保护及有关二次回路验收规范二二次回路检查操作回路闭锁情况检查由开关专业人员配合，实际模拟空气压力（或油压）降低，当压力降低至闭锁重合闸时，保护显示“禁止重合闸开入量”变位；当压力降低至闭锁合闸时，实际模拟断路器合闸（此前开关处分闸状态），此时无法操作；当压力降低至闭锁分闸时，实际模拟断路器分闸（此前开关处合闸状态），此时无法操作。上述几种情况信号系统应发相应声光信号。断路器双操双跳检查断路器配置两套完整的操作回路时，应由不同的直流电源供电。该项目可与整组传动试验同步进行发电机本体保护出口回路检查包括停机、灭磁、减出力、解列、跳发电机断路器、跳母线联络断路器、程序跳闸等回路接线正确性的检查。三保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。四装置的数模转换各侧电压测量采样误差应在装置技术参数允许范围以内。各侧电流测量采样误差应在装置技术参数允许范围以内。各侧相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护的投退变位情况应与装置要求一致，与保护功能的逻辑关系正确。其它开入量变位情况应与装置要求一致。六定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值的切换应校验切换前后运行定值区的定值正确无误。七保护功能检验差动保护纵联差动保护、零序差动保护、不平衡差动保护-46- 继电保护及有关二次回路验收规范过流、速断保护动作逻辑应与装置技术说明书提供的逻辑框图一致。定子绕组接地保护动作逻辑应与装置技术说明书提供的逻辑框图一致。定子绕组过电压保护动作逻辑应与装置技术说明书提供的逻辑框图一致。定子绕组过负荷保护动作逻辑应与装置技术说明书提供的逻辑框图一致。定子铁心过励磁保护动作逻辑应与装置技术说明书提供的逻辑框图一致。转子负序过负荷保护动作逻辑应与装置技术说明书提供的逻辑框图一致。励磁回路接地保护动作逻辑应与装置技术说明书提供的逻辑框图一致。励磁绕组过负荷保护动作逻辑应与装置技术说明书提供的逻辑框图一致。发电机失磁保护动作逻辑应与装置技术说明书提供的逻辑框图一致。发电机低频、失步保护动作逻辑应与装置技术说明书提供的逻辑框图一致。发电机逆功率保护动作逻辑应与装置技术说明书提供的逻辑框图一致。八重点回路电流回路注意纵联差动保护、零序差动保护、不平衡差动保护电流回路接线是否正确。电压回路注意定子绕组接地保护、定子绕组过电压保护、励磁回路接地保护接线是否正确出口回路注意包括停机、灭磁、减出力、解列、跳发电机断路器、跳母线联络断路器、程序跳闸等出口回路接线是否正确。九告警信号包括发电机各种异常运行状态和各类保护动作信号。十录波信号保护出口包括停机、灭磁、减出力、解列、跳发电机断路器、跳母线联络断路器、程序跳闸等出口节点有关断路器位置包括发电机断路器、母线联络断路器、励磁开关、汽门、导水翼等。电流电压量包括发电机母线电压、中性点电压、励磁电流、发电机负荷电流等。十一整组传动实际模拟各类异常情况，检查保护出口回路及动作逻辑的正确性十二投运前检查打印定值与定值单核对满足厂家规定的误差范围恢复所有试验接线电流回路应进行紧固，所有临时拆、接线恢复到运行状态CRC码和软件版本与定值单要求一致。-46- 继电保护及有关二次回路验收规范检查GPS对时是否正确要求精确为毫秒级以上。十三带负荷测试（要求电流、电压大于精工电流、电压，需要用在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。)测量电流差动保护各组电流互感器的相位以及各侧电压、电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。差动保护的差流测试检查其大小，是否正常，并记录存档。-46- 继电保护及有关二次回路验收规范3.10、母差保护验收项目表3.10母差保护验收检查项目和要求序号项目内容说明结果签名一电流、电压回路检查检查各组电流回路的接地情况有电气直接连接的电流互感器的二次回路，其接地点应在母差保护屏一点接地各组CT及辅助变流器的极性、变比检查各间隔CT及辅助变流器的变比、极性应正确，应与定值单要求相一致。各组CT及辅助变流器回路接法是否正确无开路。CT的误差可通过检查二次绕组的负担来检查CT的误差是否满足要求。电压回路检查检查母线电压闭锁是否正确。三保护电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。四装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入检查软压板和硬压板的逻辑关系应与装置技术规范要求一致。保护的投退变位情况应与装置要求一致，与保护功能的逻辑关系正确。各间隔刀闸切换接点（包括母联间隔）应直接操作刀闸进行检查，并且要结合电流回路进行检查。六定值校验1.05倍及.095倍定值校验装置动作行为应正确。操作输入和固化定植应能正常输入和固化。定值的切换应校验切换前后运行定值区的定值正确无误。-46- 继电保护及有关二次回路验收规范七保护功能检验（带模拟开关）差动保护分别模拟母线区内、外故障，并检查母差保护的动作行为及测量保护动作时间。保护动作后应同时跳开接于故障母线上的各断路器。失灵保护按要求进行验收。对于双母线接线，分别模拟接入I、II段母线断路器失灵，失灵保护动作后应先断开母联断路器，后断开相应母线上的各断路器；若母联断路器失灵，应跳开两段母线上的所有断路器。充电保护检查充电保护开放时间，模拟母联断路器合闸于故障母线的情况。死区保护模拟母联跳闸后故障电流未消失。过流保护模拟母联间隔过流的情况。八重点回路检查接入母差保护每一间隔的隔离开关接点与电流二次回路接线的一致性。要求接入母差保护每一间隔的隔离开关接点应能正确反应本间隔一次隔离开关的位置。对于接入原母差保护的新间隔，也应对新间隔的隔离开关接点与电流二次回路接线的一致性进行检查。失灵启动回路条件不允许时，可用导通法来检查。母差跳闸出口回路检查出口保持时间闭锁重合闸回路(110KV母差)检查各间隔是否接线正确。电压切换回路检查是否能够正常自动切换。电压闭锁回路检查是否能够正常闭锁，回路是否符合反措要求。母差停信回路（双母接线方式）检查是否具有母线故障时开放对侧快速保护功能。九告警信号保护异常告警信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。回路异常告警信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。电压异常告警要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。CT断线告警信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。十录波信号母差动作信号要求作为启动量-46- 继电保护及有关二次回路验收规范电压闭锁信号不要求作为启动量十一整组传动试验（带开关进行）保护动作出口保持时间利用80%的电压来做保护整组带开关传动试验，保证所有间隔断路器可靠动作。差动保护整组出口试验检查选择故障母线功能的正确性。母联充电保护动作逻辑应与装置技术说明书提供的逻辑框图一致。刀闸切换变位情况应与装置要求一致，与保护功能的逻辑关系正确。十二投运前检查打印定值与定值单核对满足厂家规定的误差范围CRC码和软件版本核对与定值单要求一致。检查GPS对时是否正确要求精确为毫秒级以上。十三带负荷测试（要求电流、电压大于精工电流、电压）测量电流差动保护各组电流互感器的幅值及相位关系。对电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）。要求与当时系统潮流大小及方向核对。母差保护差流测试检查其大小，是否正常，并记录存档。-46- 继电保护及有关二次回路验收规范3.11、故障录波器验收项目表3.11故障录波器验收检查项目和要求序号项目要求说明结果签名一电流、电压回路检查检查各组电流回路的接地情况电流互感器的二次回路一点接地。电流回路的接法及回路检查是否正确无开路，极性正确。通一次电流进行电流回路检查。是否正确无开路。检查各输入模拟量的极性是否正确包括零序电流极性是否正确一电流、电压回路检查电压回路检查检查电压回路接入是否正确。三装置电源的检查检查电源的自启动性能拉合空开应正常自启动，电源电压缓慢上升至80%额定值应正常自启动。检查输出电压及其稳定性输出电压幅值应在装置技术参数正常范围以内。检查输出电源是否有接地检查正、负对地是否有电压。四装置的数模转换电压测量采样误差应在装置技术参数允许范围以内。电流测量采样误差应在装置技术参数允许范围以内。相位角度测量采样误差应在装置技术参数允许范围以内。五开关量的输入各间隔保护的开关量是否齐全是否按DL/T553-94要求接入各单元的开关量。各间隔的开入（模拟、开关）是否均定义各开入（模拟、开关）是否定义正确。六定值校验操作输入和固化定植应能正常输入和固化。七录波功能检查开关量启动录波检查各开关量启动录波是否正确。模拟量启动录波检查各模拟量启动录波是否正确。-46- 继电保护及有关二次回路验收规范其它量启动录波检查频率等其它量启动录波是否正确。八波形分析就地波形分析（含后台机）检查是否能够正常进行。远传录波文件检查是否能够正常进行。打印故障波形检查是否能够正常进行。九告警信号装置异常告警信号要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。电压异常告警要求检查声光信号正确。如是综自站，检查监控后台机遥信定义是否正确。十投运前检查打印定值与定值单核对满足厂家规定的误差范围CRC码和软件版本核对要求与定值单要求一致。检查GPS对时是否正确要求精确为毫秒级以上。十一带负荷测试（要求电流、电压大于精工电流、电压）要求与当时系统潮流大小及方向核对。袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈-46-'
