铝合金门窗钢副框全过程安装工艺设计图解

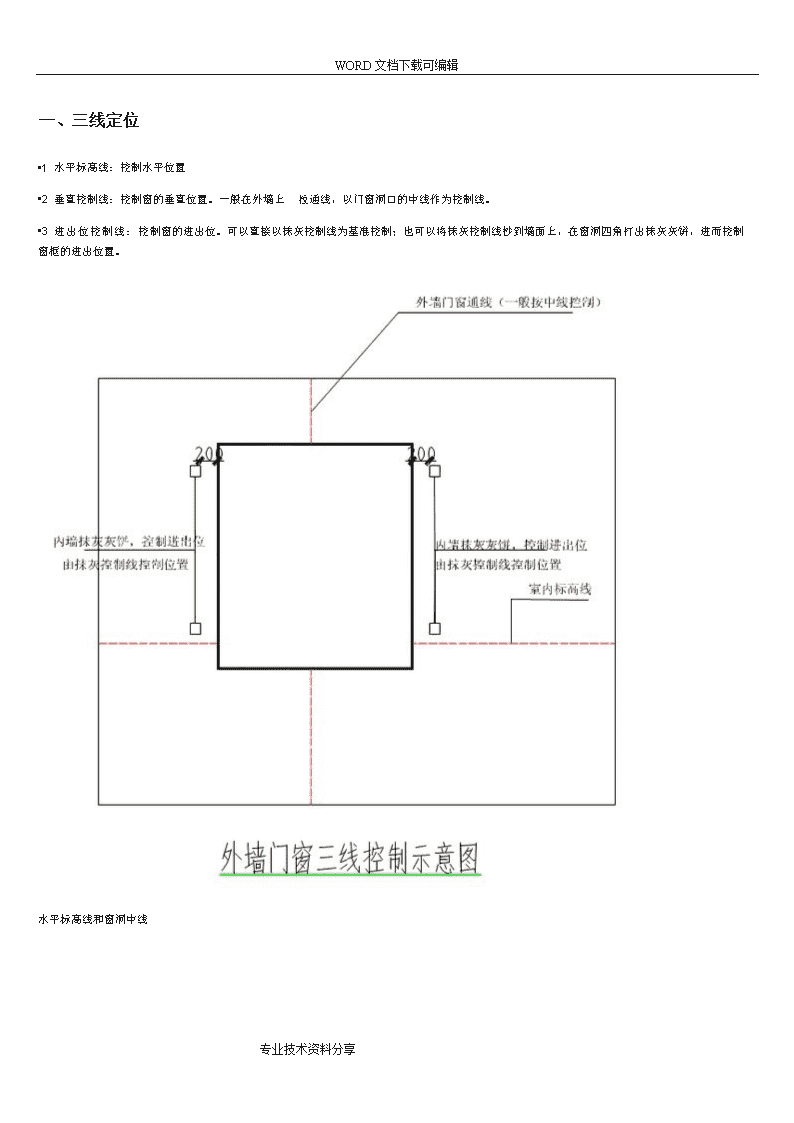

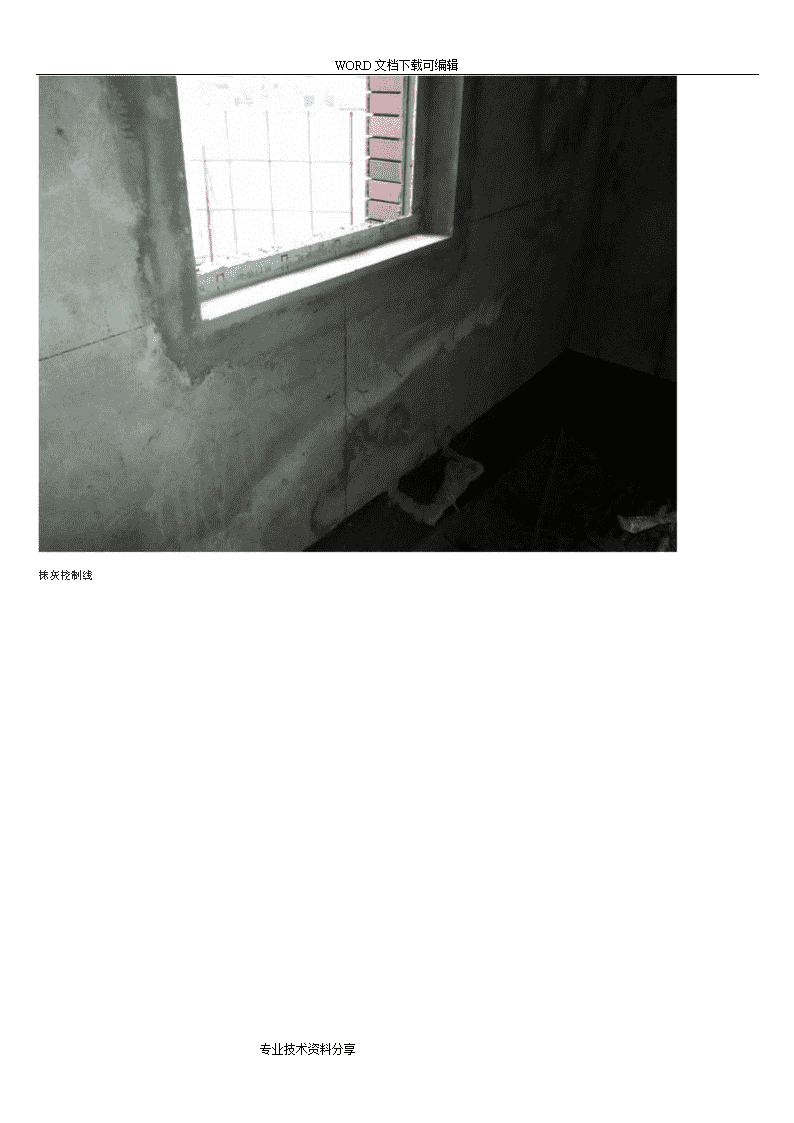

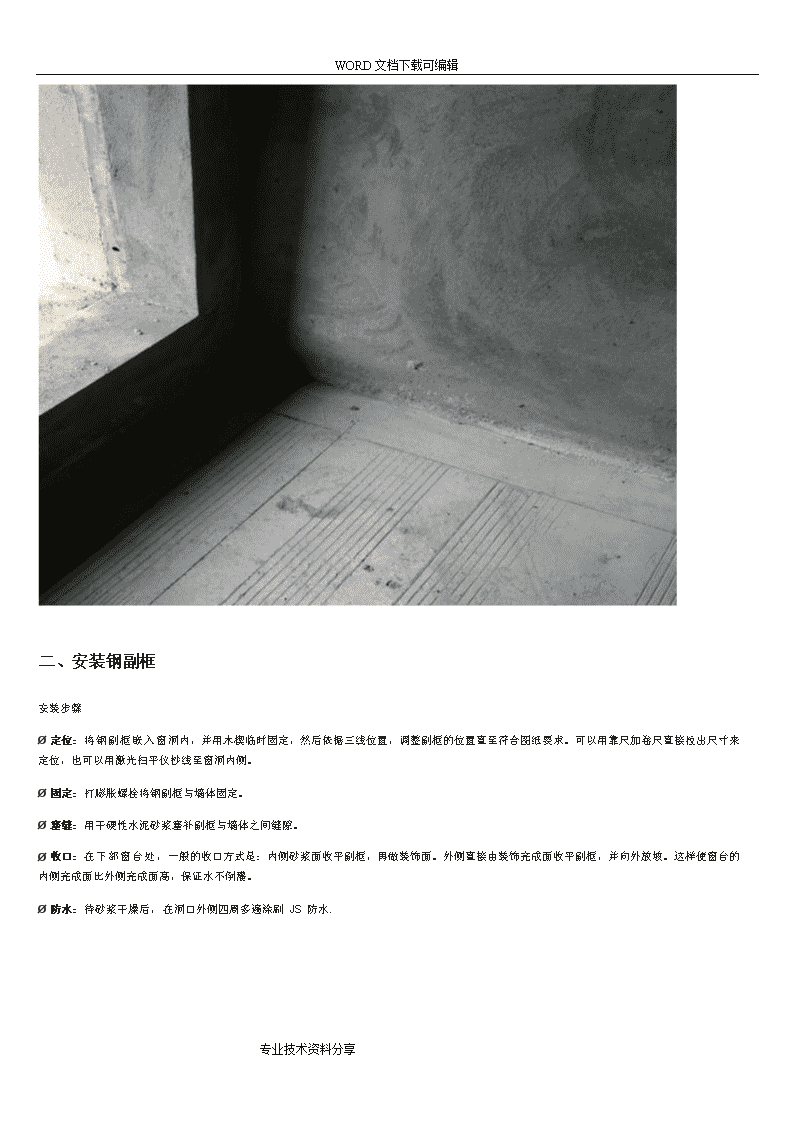

'WORD文档下载可编辑一、三线定位•1水平标高线：控制水平位置•2垂直控制线：控制窗的垂直位置。一般在外墙上拉通线，以门窗洞口的中线作为控制线。•3进出位控制线：控制窗的进出位。可以直接以抹灰控制线为基准控制；也可以将抹灰控制线抄到墙面上，在窗洞四角打出抹灰灰饼，进而控制窗框的进出位置。水平标高线和窗洞中线专业技术资料分享 WORD文档下载可编辑抹灰控制线专业技术资料分享 WORD文档下载可编辑二、安装钢副框安装步骤Ø定位：将钢副框嵌入窗洞内，并用木楔临时固定，然后依据三线位置，调整副框的位置直至符合图纸要求。可以用靠尺加卷尺直接拉出尺寸来定位，也可以用激光扫平仪抄线至窗洞内侧。Ø固定：打膨胀螺栓将钢副框与墙体固定。Ø塞缝：用干硬性水泥砂浆塞补副框与墙体之间缝隙。Ø收口：在下部窗台处，一般的收口方式是：内侧砂浆面收平副框，再做装饰面。外侧直接由装饰完成面收平副框，并向外放坡。这样使窗台的内侧完成面比外侧完成面高，保证水不倒灌。Ø防水：待砂浆干燥后，在洞口外侧四周多遍涂刷JS防水.专业技术资料分享 WORD文档下载可编辑木楔临时固定副框窗洞侧面弹线控制副框位置专业技术资料分享 WORD文档下载可编辑用膨胀螺栓固定副框专业技术资料分享 WORD文档下载可编辑水泥砂浆塞缝下部窗台处的收口方式专业技术资料分享 WORD文档下载可编辑外墙刷涂料专业技术资料分享 WORD文档下载可编辑外墙贴劈开砖洞口外侧四周多遍涂刷JS防水三、安装窗框安装步骤Ø定位：将窗框扣在钢副框之上，利用三线复核位置并做调整。Ø钻孔：在窗框侧面有一圈小孔，将钻孔机的钻头穿过小孔，在钢副框上打出孔洞，用来固定螺丝。Ø固定：将自攻螺丝旋进打好的孔洞内拧紧，使窗框固定在钢副框之上。Ø塞缝：窗框固定好之后，与副框之间一般留有5mm的缝隙。从窗框内外两侧分别打入发泡胶，等待10分钟左右，发泡胶固化后将溢出的部分压入缝内，保证填充的密实。严禁将溢出部分切割掉。Ø打胶：在窗框与墙体交界处打硅酮密封胶。专业技术资料分享 WORD文档下载可编辑在副框上钻孔专业技术资料分享 WORD文档下载可编辑用螺丝固定窗框专业技术资料分享 WORD文档下载可编辑打发泡胶专业技术资料分享 WORD文档下载可编辑把溢出的发泡胶压入缝隙专业技术资料分享 WORD文档下载可编辑硅酮密封胶打胶效果四、铝合金窗与塑钢窗（一）工艺：塑钢窗与铝合金窗在工艺上是相通的，可以依照上述的步骤进行安装。（二）性能：在性能上两种窗各有千秋。1.铝合金窗整体性能较好，在抗风压、水密性、防火性、采光性和装饰性等方面，具有不错表现。2.塑钢窗的价格相对较低，有利于节约成本。同时在保温性方面优余铝合金窗，节能效果佳。铝合金窗与塑钢窗性能对比抗风性与水密性保温性防火性采光性装饰性价格铝合金窗高高高好颜色多种高塑钢窗低低低略低白色低专业技术资料分享'
