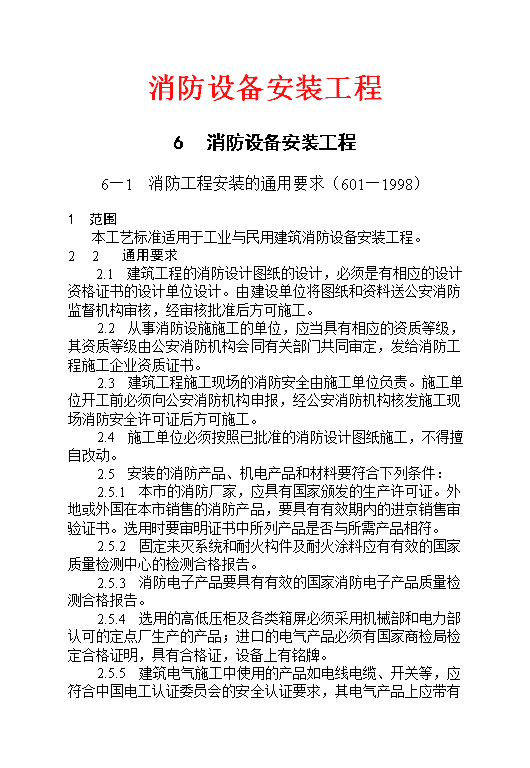

'消防设备安装工程6 消防设备安装工程 6—1消防工程安装的通用要求(601—1998) 1范围本工艺标准适用于工业与民用建筑消防设备安装工程。22 通用要求2.1建筑工程的消防设计图纸的设计,必须是有相应的设计资格证书的设计单位设计。由建设单位将图纸和资料送公安消防监督机构审核,经审核批准后方可施工。2.2从事消防设施施工的单位,应当具有相应的资质等级,其资质等级由公安消防机构会同有关部门共同审定,发给消防工程施工企业资质证书。2.3建筑工程施工现场的消防安全由施工单位负责。施工单位开工前必须向公安消防机构申报,经公安消防机构核发施工现场消防安全许可证后方可施工。2.4施工单位必须按照已批准的消防设计图纸施工,不得擅自改动。2.5安装的消防产品、机电产品和材料要符合下列条件:2.5.1本市的消防厂家,应具有国家颁发的生产许可证。外地或外国在本市销售的消防产品,要具有有效期内的进京销售审验证书。选用时要审明证书中所列产品是否与所需产品相符。2.5.2固定来灭系统和耐火构件及耐火涂料应有有效的国家质量检测中心的检测合格报告。2.5.3消防电子产品要具有有效的国家消防电子产品质量检测合格报告。2.5.4选用的高低压柜及各类箱屏必须采用机械部和电力部认可的定点厂生产的产品;进口的电气产品必须有国家商检局检定合格证明,具有合格证,设备上有铭牌。2.5.5

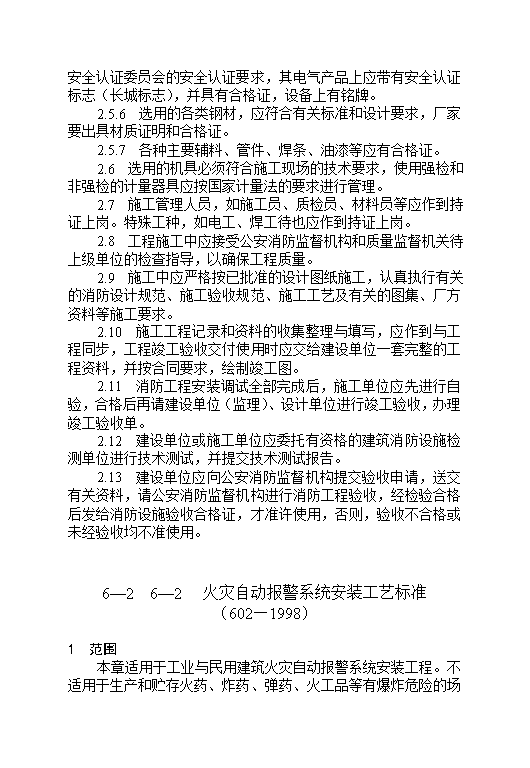

建筑电气施工中使用的产品如电线电缆、开关等,应符合中国电工认证委员会的安全认证要求,其电气产品上应带有安全认证委员会的安全认证要求,其电气产品上应带有安全认证标志(长城标志),并具有合格证,设备上有铭牌。2.5.6选用的各类钢材,应符合有关标准和设计要求,厂家要出具材质证明和合格证。2.5.7各种主要辅料、管件、焊条、油漆等应有合格证。2.6选用的机具必须符合施工现场的技术要求,使用强检和非强检的计量器具应按国家计量法的要求进行管理。2.7施工管理人员,如施工员、质检员、材料员等应作到持证上岗。特殊工种,如电工、焊工待也应作到持证上岗。2.8工程施工中应接受公安消防监督机构和质量监督机关待上级单位的检查指导,以确保工程质量。2.9施工中应严格按已批准的设计图纸施工,认真执行有关的消防设计规范、施工验收规范、施工工艺及有关的图集、厂方资料等施工要求。2.10施工工程记录和资料的收集整理与填写,应作到与工程同步,工程竣工验收交付使用时应交给建设单位一套完整的工程资料,并按合同要求,绘制竣工图。2.11消防工程安装调试全部完成后,施工单位应先进行自验,合格后再请建设单位(监理)、设计单位进行竣工验收,办理竣工验收单。2.12建设单位或施工单位应委托有资格的建筑消防设施检测单位进行技术测试,并提交技术测试报告。2.13建设单位应向公安消防监督机构提交验收申请,送交有关资料,请公安消防监督机构进行消防工程验收,经检验合格后发给消防设施验收合格证,才准许使用,否则,验收不合格或未经验收均不准使用。6—26—2 火灾自动报警系统安装工艺标准(602—1998) 1范围
本章适用于工业与民用建筑火灾自动报警系统安装工程。不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统安装工程。2施工准备2.1接到施工任务后,首先应对图纸进行会审,同时熟悉结构图、建筑图、装修图及其它专业的有关图纸,找到影响施工的设计问题组织设计交底,解决设计施工方面存在的问题,办理好技术变更洽商,确定施工方法和配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。2.2主要设备材料:2.2.1一般火灾自动报警系统的主要设备材料选用应符合6-1“消防工程安装的通用要求”的有关内容。2.2.2主要设备(见图6-1)
图6-1
区域火灾报警控制器;集中报警控制设备;消防中心控制设备;图象显示与打印操作设备;消防备用电源;火灾探测器(感烟、感温、燃气等);手动火灾报警按钮;声光显示报警器;各类模块(中继器);各种联动控制及信号反馈设备;消防通讯设备(如消防电话);消防广播设备。2.2.3一般常用的材料:管材、型钢、线槽、电线、电缆、金属软管、防火涂料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等。2.3主要机具:套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、试烟器、手提电吹风机等机具。2.4劳动力配备:根据工程工期要求,合理安排施工进度和劳动力计划,作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。2.5编写施工方案和技术交底,组织施工人员根据工程特点进行交底和培训,使每个操作者应熟知技术、质量、安全消防的要求。2.6应按设计要求,在施工现场配备用的规程规范、图册、工艺要求、质量记录、表格及各种有关文件。3施工工艺3.1工艺流程:
钢管内导线敷设线槽配线钢管和金属线槽安装→ 火灾自动报警设备安装→ 调试检测验收交付使用←← 3.2钢管和金属线槽安装主要要求:3.2.1进场管材、型钢、金属线槽及其附件应有材质证明或合格证,并应检查质量、数量、规格型号是否与要求相符合,填写检查记录。钢管要求壁厚均匀,焊缝均匀,无劈裂和砂眼棱刺,无凹扁现象,镀锌层内外均匀完整无损。金属线槽及其附件,应采用经过镀锌处理的定型产品。线槽内外应光滑平整,无棱刺不应有扭曲翅边等变形现象。3.2.2配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格,选定接线盒,使盒子与所安装的设备配套。3.2.3电线保护管遇到下列情况之一时,应在便于穿线的位置增设接线盒:管路长度超过30m,有弯曲时;管路长度超过20m,有一个弯曲时;管路长度超过15m,有二个弯曲时;管路长度超过8m,有三个弯曲时。3.2.4电线保护管的弯曲处不应有折皱、凹陷裂缝,且弯扁程度不应大于管外径的10%。
3.2.5明配管时弯曲半径不宜小于管外径的6倍,暗配管时弯曲半径不应小于管外径的6倍,当埋于地下或混凝土内时,其弯曲半径不应小于管外径的10倍。3.2.6当管路暗配时,电线保护管宜沿最近的线路敷设并应减少弯曲。埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。金属线槽和钢管明配时,应按设计要求采取防火保护措施。3.2.7电线保护管不宜穿过设备或建筑、构筑物的基础,当必须穿过时应采取保护措施,如采用保护管等。3.2.8水平或垂直敷设的明配电线保护管安装允许偏差1.5‰,全长偏差不应大于管内径的1/2。3.2.9敷设在多尘或潮湿场所的电线保护管,管口及其各连接处均应密封处理。3.2.10管路敷设经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)时应采取补偿措施。如图6-2a、6-2b、6-2c。
图6-2
3.2.11明配钢管应排列整齐,固定点间距应均匀,钢管卡间的最大距离如表6-1,管卡与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为0.15~0.5m。钢管管卡间的最大距离(m)表6-1敷设方式钢管种类钢管直径(mm) 15~2025~3240~5065以上吊架、支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.0— 3.2.12吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定,经装修单位允许,直径20mm及以下钢管可固定在吊杆或主龙骨上。3.2.13暗配管在没有吊顶的情况下,探测器的盒的位置就是安装探头的位置,不能调整,所以要求确定盒的位置应按探测器安装要求定位。3.2.14明配管使用的接线盒和安装消防设备盒应采用明装式盒。3.2.15钢管安装敷设进入箱、盒,内外均应有根母锁紧固定,内侧安装护口。钢管进箱盒的长度以带满护口贴进根母为准。3.2.16箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定,严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时,钻孔规格应与胀管相配套。3.2.17各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔。3.2.18钢管螺纹连接时管端螺经纬度长度不应小于管接头长度的1/2,连接后螺纹宜外露2~3扣,螺纹表面应光滑无缺损。3.2.19镀锌钢管应采用螺纹连接或套管紧固螺钉连接,不应采用熔焊连接,以免破坏镀锌层。3.2.20配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路,不应穿于同一根管内或线槽同槽孔洞。3.2.21配管和线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时,不同防火分区的线路不应穿入同一根管内,但探测器报警线路若采用总线制时不受此限制。3.2.22
弱电线路的电缆竖井应与强电线路的竖井分别设置,如果条件限制合用同一竖井时,应分别布置在竖井的两侧。3.2.23在建筑物的顶棚内必须采用金属管、金属线槽布线。3.2.24钢管敷设与热水管、蒸汽管同侧敷设时应敷设在热水管、蒸汽管的下面。有困难时可敷设在其上面,相互间净距离不应小于下列数值:3.2.24.1当管路敷设在热水管下面时为0.20m,上面时为0.3m,当管路敷设在蒸汽管下面时为0.5m,上面时为1m。3.2.24.2当不能满足上述要求时应采用隔热措施。对有保温措施的蒸汽管上、下净距可减至0.2m。3.2.25钢管与其它管道如水管平行净距不应小于0.10m。当与水管与同侧敷设时宜敷设在水管上面(不包括可燃气体及易燃液体管道)。当管路交叉时距离不宜小于相应上述情况的平行净距。3.2.26线槽应敷设在干燥和不易受机械损伤的场所。3.2.27线槽敷设宜采用单独卡具吊装或支撑物固定,吊件的直径不应小于6mm,固定支架间距一般不应大于1~1.5m,在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5m以内,应设置固定支撑点。3.2.28线槽接口应平直、严密,槽盖应齐全、平整、无翘角。3.2.29固定或连接线槽的螺钉或其它紧固件紧固后其端部应与线槽内表面光滑相接,即螺母放在线槽壁的外侧,紧固时配齐平垫和弹簧垫。3.2.30线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺。3.2.31线槽敷设应平直整齐,水平和垂直允许偏差为其长度的2‰,且全长允许偏差为20mm,并列安装时槽盖应便于开启。3.2.32金属线槽的连接处不应在穿过楼板或墙壁等处进行。3.2.33金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时,其长度不宜大于2m,且应采用卡具固定,其固定点间距不应大于0.5m,且端头用锁母或卡箍固定,并按规定接地。3.2.24暗装消火栓配管时,接线盒不应放在消火栓箱的后侧,而应侧面进线。3.2.25消防设备与管线的工作接地、保护地应按设计和有关规范、文件要求施工。3.3钢管内绝缘导线敷设和线槽配线要求:
3.3.1进场的绝缘导线和控制电缆的规格型号、数量、合格证等应符合设计要求,并及时填写进场材料检查记录。3.3.2火灾自动报警系统传输线路,应采用铜芯绝缘线或铜芯电缆,其电压等级不应低于交流250V,最好选用500V,以提高绝缘和抗干扰能力。3.3.3为满足导线和电缆的机械强度要求,穿管敷设的绝缘导线,线芯截面最小不应小于1mm2;线槽内敷设的绝缘导线最小截面不应小于0.75mm2;多芯电缆线芯最小截面不应小于0.5mm2。3.3.4穿管绝缘导线或电缆的总面积不应超过管内截面积的40%,敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%。3.3.5导线在管内或线槽内,不应有接头或扭结。导线的接头应在接线盒内焊接或压接。3.3.6不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内。3.3.7横向敷设的报警系统传输线路如果采用穿管布线时,不同防火分区的线路不宜穿入同一根管内。采用总线制不受此限制。3.3.8火灾报警器的传输线路应选择不同颜色的绝缘导线,探测器的“+”线为红色,“-”线应为蓝色,其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致,接线端子应有标号。3.3.9导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够的余量。3.3.10在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。在穿线前应将管内或线槽内的积水及杂物清除干净,管口带上护口。3.3.11敷设垂直管路中的导线,截面积为50mm2以下时,长度每超过30m应在接线盒处进行固定。3.3.12目前我国的消防事业发展很快,使用总线制线路控制的很多,对线路敷设长度,线路电阻均有要求,施工时应严格按厂家技术资料要求来敷设线路和接线。3.3.13
导线连接的接头不应增加电阻值,受力导线不应降低原机械强度,亦不能降低原绝缘强度,为满足上述要求,导线连接时应采取下述方法:3.3.13.1塑料导线4mm2以下时一般应使用剥削钳剥削掉导线绝缘层,如有编织的导线应用电工刀剥去外层编织层,并留有约12mm的绝缘台,线芯长度随接线方法和要求的机械强度而定。3.3.13.2导线绝缘台并齐合拢,在距绝缘台约12mm处用其中一根线芯在另一根线芯缠绕5~7圈后剪断,把余头并齐折回压在缠绕线上,并进行涮锡处理。3.3.13.3LC安全型压线帽:是铜线压线帽,分为黄、白、红三色,分别适用于1.0mm2、1.5mm2、2.5mm2、4mm2的2~4根导线的连接。其操作方法是:将导线绝缘层剥去10~13mm(按帽的型号决定),清除氧化物,按规定选用适当的压线帽,将线芯插入压线帽的压接管内,若填不实,可半线芯折回头(剥长加倍),填满为止。线芯插到底后,导线绝缘层应与压接管的管口平齐,并包在帽壳内,然后用专用压接钳压实即可。如表6-2、图6-3。LC安全型压线帽表6-2压线管内导线规格(mm2) 色别配用压线帽型号线芯进入压接管削线L(mm)压线管内加压所需充实线芯总根数组合方案实际工作线芯根数BV(铜芯)1.01.52.54.0导线根数2341———2———————— 黄 YMT-1 13444323436—312—42—1———21————— 白 YMT-2 156453464534F————23—— 4423
———1—8—24—2—4322—1———12— 红 YMT-3 18456449456449BLV(铝芯)——————234——— 绿 YML-1 18444234————3—24蓝YML-2185454图6-33.3.13.4多股铜芯软线用螺丝压接时,应将软线芯扭紧做成眼圈状,或采用小铜鼻子压接,涮锡涂净后将其压平再用螺丝加垫紧牢固。3.3.13.5铜单股导线与针孔式接线桩连接(压接),要把连接的导线的线芯插入接线桩头针孔内,导线裸露出针孔1~2mm,针孔大于线芯直径1倍时,需要折回头插入压接。如果是多股软铜丝,应氯紧涮锡,擦干净再压接。如图6-4。
图6-43.3.13.6导线连接抱扎:选用橡胶(或塑料)绝缘带从导线接头始端的完好绝缘层开始,缠绕1~2个绝缘带幅宽度,再以半幅度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕1~2圈后,再进行回缠。然后再用黑胶布包扎,包扎时要衔接好,以半幅宽度边压边进行缠绕,同时在包扎过程中收紧胶布,导线接头处两端用黑胶布封严密。3.3.14导线敷设连接完成后,应进行检查,无误后采用500V、量程为0~500MΩ的兆欧表,对导线之间、线对地、线对屏蔽层等进行摇测,其绝缘电阻值不应低于20MΩ。注意不能带着消防设备进行摇测。摇动速度应保持在120r/min左右,读数时应采用1分钟后的读数为宜。3.4火灾自动报警设备安装要求:3.4.1进厂火灾自动报警设备应根据设计图纸的要求,对型号、数量、规格、品种、外观等进行检查,并提供给国家消防电子产品,质量监督检测中心有效的检测检验合格的报告,及其它有关安装接线要求的资料,同时与提供设备的单位办理进厂设备检查手续。3.4.2点型火灾探测器、气体火灾探测器、红外光束火灾探测器的安装要求:3.4.2.1感烟感温探测器的保护面积和保护半径应符合要求,见表6-3。感烟、感温探测器的保护面积和保护半径表6-3地面面积S(m2) 房间高度h(m)探测器的保护面积A和保护半径R
火灾探测器的种类屋顶坡度θθ≤15°15°<θ≤30θ>30°A(m2)R(m)A(m2)R(m)A(m2)R(m) 感烟探测器S≤80h≤12806.7807.2808.0S>806<h≤12806.71008.01209.9h≤6605.8807.21009.0感温探测器S≤30h≤8304.4304.9305.5S>30h≤8203.6304.9406.3 3.4.2.2感烟感温探测器的安装间距不应超过图6-5中的极限曲线D1-D11(含D9′)所规定的范围,并由探测器保护面积A和保护半径R确定探测器的安装间距的极限曲线。
图6-53.4.2.3一个探测器区内需设置的探测器数量应按下式计算:N=S/K·A式中N——一个探测区域内所需设置的探测器数量(只),并取整数。S——一个探测器区域的面积(m2);A——一个探测器的保护面积(m2);K——修正系数,重点保护建筑取0.7~0.9,其余取1.03.4.2.4在顶棚上设置感烟、感温探测器时,梁的高度对探测器安装数量影响。a梁突出顶棚高度小于200mm的顶棚上设置感烟、感温探测器时,可不考虑对探测器保护面积的影响。b当梁突出顶棚的高度在20mm~600mm时,应按图6-6和表6-4来确定梁的影响和一只探测器能保护的梁间区域的个数。按梁间区域面积确定一只探测器能够保护的梁间区域的个数表6-4探测器的保护面积A(㎡)梁隔断的梁间区域面积Q(㎡)一只探测器保护的梁同区域的个数
感温探测器 20Q>128<Q≤126<Q≤84<Q≤6Q≤412345 30Q>1812<Q≤189<Q≤126<Q≤9Q≤612345 感烟探测器 60Q>3624<Q≤3618<Q≤2412<Q≤18Q≤1212345 80Q>4832<Q≤4824<Q≤3216<Q≤24Q≤1612345
图6-6c当梁突出顶棚的高度超过600mm,被梁隔断的每个梁间区域应至少设置一只探测器。d当被梁隔断区域面积超过一只探测器的保护面积时,应视为一个探测区域,计算探测器的设置数量。3.4.2.5当房屋顶部有热屏障时,感烟探测器下表面至顶棚距离应符合表6-5的规定。锯齿型屋顶和坡度大于15°的人字型屋顶,应在每个屋脊处设置一排探测器,探测器下表面距屋顶最高处的距离应符合表6-5的规定。感烟探测器下表面距顶棚(或屋顶)的距离表6-5探测器的安装高度h(m)感烟探测器下表面距顶棚(或屋顶)的距离d(mm)顶棚(或屋顶)坡度θθ≤15°15°<θ≤30°θ>30°最小最大最小最大最小最大H≤6302002003003005006<h≤8702502504004006008<h≤10100300300500500700
10<h≤12150350350600600800 3.4.2.6探测器宜水平安装,如必须倾斜安装时,倾斜角不应大于45°。3.4.2.7房间被书架、设备或隔断等分隔,其顶部至顶棚或梁的距离小于房间净高的5%时,则每个被隔开的部分应设置探测器。3.4.2.8探测器周围0.5m内,不应有摭挡物,探测器至墙壁、梁边的水平距离,不应小于0.5m。见图6-7图6-73.4.2.9探测器至空调送风口边的水平距离不应小于1.5m,见图6-8,至多孔送风顶棚孔口的水平距离不应小于0.5m。(是指在距离探测器中心半径为0.5m范围内的孔洞用非燃烧材料填实,或采取类似的挡风措施)。图6-83.4.2.10在宽度小于3m的走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距不应超过10m,感烟探测器安装间距不应超过15m,探测器至端墙的距离,不应大于探测器安装间距的一半。3.4.2.11在电梯井、升降机设置探测器时其位置宜在井道上方的机房顶棚上。
3.4.2.12下列场所可不设火灾探测器:a厕所、浴室等潮湿场所b不能有效探测火灾的场所c不便于使用、维修的场所(重点部位除外)3.4.2.13可燃气体探测器应安装在气体容易泄漏出来,气体容易流经的场所,及容易滞留的场所,安装位置应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定。见图6-9。
图6-9
a密度大、比空气重的气体,如液化石油气应安装在下部,一般距地0.3m。且距气灶小于4mm的适当位置。b人工煤气密度小且比空气轻,可燃气体控制测器应安装在上主主,距气灶小于8m的排气口旁处的顶棚上。如没有排气口应安装在靠近煤气灶梁的一侧,梁高与探测器的关系见3.4.2.4条规定。c其它种类可燃气体,可按厂家提供的并经国家检测合格的产品技术条件来确定其探测器的安装位置。3.4.2.14红外光束探测器的安装位置,应保证有充足的视场,发出的光束应与顶棚保持平行,远离强磁场,避免阳光直射底座应牢固地安装在墙上,安装高主工见图6-10。图6-103.4.2.15其它类型的火灾探测器的安装要求,应按设计和厂家提供的技术资料进行安装。3.4.2.16探测器的底座应固定可靠,在吊顶上安装时应先把盒子固定在主龙骨上或顶棚上生根作支架,其连接导线必须可靠压接或焊接,当采用焊接时不得使用带腐蚀性的助焊剂,外接导线应有0.15m的余量,入端处应有明显标志。3.4.2.17探测器确认灯应面向便于人员观察的主要入口方向。3.4.2.18探测器底座的穿线孔宜封堵,安装时应采取保护措施(如装上防护罩)。3.4.2.19探测器的接线应按设计和厂家要求接线,但“+”线应为红色,“-”线应为兰色,其余线根据不同用途采用其它颜色区分,但同一工程中相同的导线颜色应一致。3.4.2.20
探测器的头在即将调试时方可安装,安装前应妥善保管,并应采取防尘、防潮、防腐蚀等措施。3.4.3手动火灾报警按钮的安装。3.4.3.1报警区的每个防火分区应至少设置一只手动报警按扭,从一个防火分区内的任何位置到最近一个手动火灾报警按扭的步行距离不应大于30m。3.4.3.2手动火灾报警按钮应安装在明显和便于操作的墙上,距地高度1.5m,安装牢固并不应倾斜。3.4.3.3手动火灾报警按钮外接导线应留有0.10m的余量,且在端部应有明显标志。3.4.4端子箱和模块箱安装。3.4.4.1端子箱和模块箱一般设置在专用的竖井内,应根据设计要求的高度用金属膨胀螺栓固定在墙壁上明装,且安装时应端正牢固,不得倾斜。3.4.4.2用对线器进行对线编号,然后将导线留有一定的余量,把控制中心来的干线和火灾报警器及其它的控制线路分别绑扎成束,分别设在端子板两侧,左边为控制中心引来的干线,右侧为火灾报警探测器和其它设备来的控制线路。3.4.4.3压线前应对导线的绝缘进行摇测,合格后再按设计和厂家要求压线。3.4.4.4模块箱内的模块按厂家和设计要求安装配线,合理布置,且安装应牢固端正,并有用途标志和线号。3.4.5火灾报警控制器安装。3.4.5.1火灾报警控制(以下简称控制器)接收火灾探测器和火灾报警按钮的火灾信号及其它报警信号,发出声、光报警,指示火灾发生的部位,按照预先编制的逻辑,发出控制信号,联动各种灭火控制设备,迅速有效的扑灭火灾。为保证设备的功能必须做到精心施工,确保安装质量。火灾报警器一般应设备在消防中心、消防值班室、警卫室及其它规定有人值班的房间或场所。控制器的显示操作面板应避开阳光直射,房间内无高温、高湿、尘土、腐蚀性气体;不受振动、冲击等影响。见图6-11。
图6-11
3.4.5.23.4.5.2 设备安装前土建工作应具备下列条件:a屋顶、楼板施工已完毕,不得有渗漏。b结束室内地面、门窗、吊顶等安装。c有损设备安装的装饰工作全部结束。3.4.5.3区域报警控制器在墙上安装时,基底边距地面高度不应小于1.5m,可用金属膨胀螺栓或埋注螺栓进行安装,固定要牢固、端正,安装在轻质墙上时应采取加固措施。靠近门轴的侧面距离不应小于0.5m。正面操作距离不应小于1.2m。3.4.5.4集中报警控制室或消防控制中心设备安装应符合下列要求:a落地安装时,其底宜高出地面0.05~0.2m,一般用槽钢或打水台作为基础,如有活动地板使用的槽钢基础应在水泥地面生根固定牢固。槽钢要先调直除锈,并刷防锈漆,安装时用水平尺、小线找好平直度,然后用螺栓固定牢固。b控制柜按设计要求进行排列,根据柜的固定孔距在基础槽钢上钻孔,安装时从一端开始逐台就位,用螺丝固定,用小线找平找直后再将各螺栓紧固。c控制设备前操作距离,单列布置时不应小于1.5m,双列布置时不应小于2m,在有人值班经常工作的一面,控制盘到墙的距离不应小于3m,盘后维修距离不应小于1m,控制盘排列长度大于4m时,控制盘两端应设置宽度不小于1m的通道。d区域控制室安装落地控制盘时,参照上述的有关要求安装施工。3.4.5.5引入火灾报警控制器的电缆、导线接地等应符合下列要求:a对引入的电缆或导线,首先应用对线器进行校线。按图纸要求编号,然后摇测相间、对地等绝缘电阻,不应小于20MΩ,全部合格后按不同电压等级、用途、电流类别分别绑扎成束引到端子板,按接线图进行压线,注意每个接线端子接线不应超过二根,盘圈应按顺时针方向,多股线应涮锡,导线应有适当余量,标志编号应正确且与图纸一致,字迹清晰,不易褪色,配线应整齐,避免交叉,固定牢固。b导线引入线完成后,在进线管处应封堵,控制器主电源引入线应直接与消防电源连接,严禁使用接头连接,主电源应有明显标志。
c凡引入有交流供电的消防控制设备,外壳及基础应可靠接地,一般应压接在电源线的PE线上。d消防控制室一般应根据设计要求设置专用接地装置作为工作接地(是指消防控制设备信号地域逻辑地)。当采用独立工作接地时电阻应小于4Ω,当采用联合接地时,接地电阻应小于1Ω,控制室引至接地体的接地干线应采用一根不小于16mm2的绝缘铜线或独芯电缆,穿入保护管后,两端分别压接在控制设备工作接地板和室外接地体上。消防控制室的工作接地板引至各消防控制设备和火灾报警控制器的工作接地线应采用不小于4mm2铜芯绝缘线穿入保护管构成一个零电位的接地网络,以保证火灾报警设备的工作稳定可靠。接地装置施工过程中,分不同阶段应作电气接地装置隐检,接地电阻摇测,平面示意图等质量检查记录。3.4.6其它火灾报警设备和联动设备安装,按有关规范和设计厂家要求进行安装接线。3.5调试要求(图6-12):
图6-12
3.5.1火灾自动报警系统调试,应在建筑内部装修和系统施工结束后进行。3.5.2调试前施工人员应向调试人员提交竣工图、设计变更记录、施工记录(包括隐蔽工程验收记录),检验记录(包括绝缘电阻、接地电阻测试记录)、竣工报告。3.5.3调试负责人必须由有资格的专业技术人员担任。一般由生产厂工程师或生产厂委托的经过训练的人员担任。其资格审查由公安消防监督机构负责。3.5.43.5.4 调试前应按下列要求进行检查:3.5.4.1按设计要求查验,设备规格、型号、备品、备件3.5.4.2按火灾自动报警系统施工及验收规范的要求检查系统的施工质量。对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录。3.5.4.3检查检验系统线路的配线、接线、线路电阻、绝缘电阻,接地电阻、终端电阻、线号、接地、线的颜色等是否符合设计和规范要求,发现错线、开路、短路等达不到要求的应及时处理,排除故障。3.5.5火灾报警系统应先分别对探器、消防控制设备等逐个进行单机通电检查试验。单机检查试验合格,进行系统调试,报警控制器通电接入系统做火灾报警自检功能、消音、复位功能、故障报警功能、火灾优先功能、报警记忆功能、电源自动转换和备用电源的自动荡不安充电功能、备用电源的欠压和过压报警功能等功能检查。在通电检查中上述所有功能都必须符合条例《GB4717火灾报警控制器通用技术条件》的要求。3.5.6按设计要求分别用主电源和备用电源供电,逐个逐项检查试验火灾报警系统的各种控制功能和联动功能,其控制功能和联动功能应正常。3.5.7检查主电源:火灾自动报警系统的主电源和备用电源,其容量应符合有关国家标准要求,备用电源连续充放电三次应正常,主电源、备用电源转换应正常。3.5.8系统控制功能调试后应用专用的加烟加温等试验器,应分别对各类探测器逐个试验,运作无误后可投入运行。3.5.93.5.9 对于其它报警设备也要逐个试验无误后投入运行。3.5.10按系统调试程序进行系统功能自检。系统调试完全正常后,应连续无故障运行120h,写出调试开通报告,进行验收工作。3.6系统验收程序3.6.1火灾报警系统安装调试完成后,由施工单位、调试验单位对工程质量、调试质量、施工资料进行预检,同时进行质量评定,发现质量问题应及时解决处理,直至达到符合设计和规范要求为止。3.6.2预检全部合格后,施工单位、调试单位应有尽有请建设单位、设计、监理等单位,对工程进行竣工验收检查,无误后办理竣工验收单。3.6.3建设单位或施工单位请建筑消防设施技术检测单位进行检测,由该单位提交检测报告。3.6.4以上工作全部完成后,由建设单位向公安消防监督机构提交验收申请报告,并提供下列文件和资料:3.6.4.1建设过程中消防部门的消防审核文件、备忘备及其落实情况。3.6.4.2施工单位、设备厂家的资质证书和产品的检测证书。3.6.4.3施工记录(隐蔽工程验收、设计变更洽商、绝缘摇测记录、接地电阻记录、主要材质证明、合格证)等。3.6.4.43.6.4.4 调试报告。3.6.4.5建设单位组织施工单位、设计单位、监理等单位办理的竣工验收单。3.6.4.6检测单位提出的检测报告。3.6.4.73.6.4.7 系统竣工图、系统竣工表。3.6.4.8管理、维护人员登记表。3.6.5消防工程经公安消防监督机构对施工质量复验和对消防设备功能抽验,全部合格后,发给建设单位《建筑工程消防设施验收合格证书》,建设单位可投入使用,进入系统的运行阶段。4质量标准火灾自动报警系统工程目前国家还没有质量评定统一标准,为提高工程质量,加强质量管理,使工程质量有一个考核标准,特套用GBJ—300—88,GBJ303—88
部分的质量评定标准和制订新的分项工程质量评定要求。4.1配管及管内穿线,套用GBJ303—88中电2-3-1表“配管及管内穿线工程质量检验评定表”的有关内容,但有的内容应作如下更改:4.1.1保证项目中导线间和导线对地间的绝缘电阻改为必须大于20MΩ。4.1.2基本项目管路敷设中,暗配管的保护层应改为30mm。4.1.3允许偏差项目中,管子最小弯曲半径明暗配管的弯曲半径改成大于或等于6倍(≥6D),在地下或混凝土内暗配管改成≥10D。4.1.4配管与穿线应分开检验评定(用一张表记录两次评定的时间)。4.2火灾报警控制器和联动柜安装的盘柜可套用GBJ303—88中电4-3-1“成套配电柜(盘(及动力开关节柜安装分项工程质量检验评定表”的有关部分。4.3端子箱和模块箱安装质量评定可套用GBJ303—88中电4-7-1“电气照明器具及其配电箱(盘)安装分项工程质量检验评定表”有关部分。4.4工作接地线的安装质量评定套用GBJ—303—88中电5-0-1“避雷针(网)及接地装置分项工程质量检验评定表”的有关部分。4.5报警探测器分项工程质量评定表,目前还没有一个标准,这里只是按保证项目、基本项目、允许偏差项目等提出一些要求,可制定表格进行质量评定。4.5.1保证项目:探测器的类别、型号、位置、数量、功能等应符合设计和规范要求。4.5.24.5.2 基本项目:应符合以下要求4.5.2.1探测器安装牢固,确认灯朝向正确,且配件齐全,无损伤变形和破损等现象。4.5.2.2探测器其导线连接必须可靠压接或焊接,并应有樯志,外接导线应有余量。4.5.2.34.5.2.3 探测器安装位置应符合保护半径、保护面积要求。4.5.3允许偏差项目:4.5.3.1探测器距离墙壁、梁边和四周遮挡物≥0.5m,距离空调送风口的距离≥1.5m,到多孔顶栅口≥0.5m。4.5.3.2在宽度小于3m以内走道顶上设置探测器时宜居中布置,温感探测器安装距离10m,感烟探测器安装距离15m,探测器距端墙的距离不应大于探测器安装距离的一半。4.5.3.3探测器宜水平安装,如必须倾斜安装时,其倾斜角不应大于45°。4.6以上各项只是分项工程质量评定内容,如果是分包工程,总包单位质量评定时应把这几项分项工程质量评定内容加到建筑电气分部安装工程内共同评定。如果是直包工程,把这几项分项工程质量评定内容作为一个建筑电气安装单位(分部)工程,按GBJ300—88的有关要求评定质量等级。5成品保护5.1钢管敷设在混凝土或墙内时,要及时封堵管口和盒子,以免进入杂物影响下道工序穿线,千万剔凿;土建打混凝土或砌墙时要有专人配合,以免敷设的钢管移位造成返工。5.2管内穿线:线槽内配线时要把导线的余量放在盒子或箱子里面,封上盖,同时线槽及时上盖,以免导线损坏或丢失。5.3消防自动报警系统的设备存储时,要作防尘、防潮、防碰、防砸、防压等措施,妥善保管,同时办理进厂检验和领用手续。5.4自动报警设备安装时,土建工程应达到地面、墙面、门窗、喷浆完毕,在有专人看管的条件下进行安装。5.5消防控制室和装有控制器的房间工作完毕后应及时上锁,关好门窗,设备应罩上防尘防潮罩。5.6报警探测器应先装上底座,并戴上防尘罩调试时再装探头。5.7端子箱和模块箱在工作完毕后要箱门上锁,把箱体罩上以保护箱体不被污染。5.8易丢失损坏的设备如手动报警按钮、喇叭、电话及电话插孔等应最后安装,应采取安装措施以确保墙面、地面、吊顶不受损坏和污染。6应注意的质量问题6.1施工人员应严格遵守6—1“消防工程安装的通用要求及有关规定”,安是保证工程质量和使用功能的重要条件。6.2加强进厂设备、材料的检验,其质量必须符合有关规范和本工艺的要求,不合格产品不能使用。
6.3施工中应注意的质量问题。6.3.1煨弯处发现凹扁过大或弯曲半径不够倍数的现象时,解决的办法是使用手扳煨弯器移动要适度,用力不要过猛,直到符合要求为止。6.3.2预埋盒、箱、支架、吊杆等歪斜,或者盒箱里进外出过于严重时,应根据实际情况重新调整或重新埋设。6.3.3明与管或吊顶内配管,固定点不牢固、铁卡子松动、固定点距过大和不均匀,均应采用配套管卡固定牢固,档距应找均匀。6.3.4暗配钢管堵塞,配管后应及时加管堵把管口堵严实,并应经常检查,发现有漏堵或掉落应及时补堵,如发现管已经堵塞时应及时处理修复。6.3.5严禁使用电气焊割断管子。支架和在箱盘上开孔,而应使用锯和开孔器进行施工,断管要求平齐,用锉去掉毛刺再配管。6.3.6箱、盒、镀锌钢管等被破坏的镀锌层应及时进行防腐处理。6.3.7使用金属软管时不宜长于2m,其固定间距不应大于0.5m,两端固定应牢固。6.3.8导线应按工艺和规范要求进行颜色选择和安装,探测器的“+”线为红色,“-”线为兰色,其余线根据不同用途采用其它颜色区分,但同一工程中相同用途导线颜色应一致。6.3.9穿线时管口必须戴上护口,以保护导线的绝缘层。6.3.10导线的接头压接、涮锡、包扎,应符合本工艺和有关规范要求。6.3.11导线的相间、相对地绝缘电阻不应小于20MΩ。摇测绝缘电阻时不能带着火灾自动报警设备摇测。6.3.12探测器安装的位置和型号应符合设计和工艺规范要求,安装位置确定的原则首先要保证功能,其次是美观,如与其它工种设备安装相干扰时,应通知设计及有关单位协商解决。6.3.13设备上压接的导线,要按设计和厂家要求编号,压接要牢结,不允许出现反圈现象,同一端子不能压接二根以上导线。6.3.14调试时要先单机后联调,逐台逐项百分之百地进行功能调试,不能有遗漏,以确保整个火灾自动报警系统有效运行。6.3.15施工过程中,施工技术资料收集、填写、保管等应与工程进度同步进行。7质量记录7.1主要钢材的材质证明和合格证,绝缘导线和电缆的合格证,火灾报警设备及防火材料进京许可证及国家质量监督部门的检测报告,设备和材料进厂检验记录。7.2设计变更洽商记录。7.3预检记录。7.4隐蔽工程检验记录,电气接地装置隐检记录和平面示意图。7.5调试记录,其中主要包括:绝缘电阻测试记录,接地电阻测试记录,消防系统调试报告,消防报警系统的检测报告等。7.6施工方案、技术交底和施工日志。7.77.7 工程质量检验评定表。7.87.8 竣工验收单。7.97.9 消防监督部门检查备忘录。7.107.10 建筑消防设施检验合格证及使用许可证。7.117.11 竣工图。7.12其它技术和质量资料,如自互检记录、中间验收记录、设备产品说明书、主要技术与质量会议记录、图纸会审记录、工程事故报告、监理使用的各种表格等。
6—3 室内自动喷水灭火系统安装工艺标准(603—1998) 1范围本工艺标准适用于建筑物、构筑物设置的自动喷水灭火系统工程的安装。2施工准备2.1接到施工任务后,认真熟悉图纸及施工现场,发现有影响施工的设计问题时,及时与有关人员研究,办理洽商手续。按照工程特点确定施工方法,配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。2.2设备、材料:2.2.1自动喷水灭火系统主要设备材料的选用应符合6-1“消防工程安装的通用要求”的有关内容。2.2.2主要设备:喷淋泵,水泵结合器,报警阀及组件,信号控制阀,水流指示器,喷哂头,气压给水装置,稳压泵等。其中喷哂头,报警阀,压力开关,水流指示器等主要系统组件应有国家消防产品质量监督检验中心检测报告。2.2.3一般常用材料:管材及连接件,型钢,焊条,氧气,乙炔,厚漆,麻,聚四氟乙烯带,膨胀螺栓,密封垫,螺栓,螺母,机油,防腐漆,稀料,小线,铅丝,电池等。2.3主要机具,套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。套丝板,管钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链,电气焊等工具。钢卷尺,平尺,角尺,油标卡尺,线坠,水平尺等质量。2.4作业条件:2.4.1施工图纸及有关技术文件应齐全:现场水电气应满足连续施工要求,系统设备材料应能保证正常施工。2.4.2预留预埋庆随结构完成;管道安装所需要的基准线应测定并标明:如吊顶标高、地面标高、内隔墙位置线等。设备安装前,基础应检验合格。喷洒头及支管安装应配合吊顶装修进行。3操作工艺3.1工艺流程安装准备→管网安装→设备安装→喷头支管安装→喷头及系统组件安装→通水调试3.2安装准备:3.2.1熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当,及时与设计人员研究解决,办理洽商手续。检查预埋式预留调是否正确,需临时剔凿应与设计土建协商好。3.2.2安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求:外观整洁,无缺损、变形及锈蚀;镀锌或涂漆均匀无脱落;法兰密封面应完整光洁,无毛刺及径向沟槽;丝扣完好无损伤;水泵盘车应灵活无阻滞及异常声响;设备配件应齐全;报警阀逐个渗漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。3.3管网安装:3.3.1自动喷水灭火系统管材应根据设计要求选用,一般采用镀锌钢管及管件,当管子公称直径小于或等于100mm时,应采用螺纹连接;当管子公称直径大于100mm时,可采用法兰连接和焊接,焊口内外表面面场作好防腐。3.3.2管道安装前应校直管子并清除内部杂物,停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制,必要时管道两端有法兰活接,焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。3.3.3管道穿过伸缩缝时应设置柔性短管,管道水平安装宜设0.002~0.005的坡度,坡向泄水装置。3.3.4自动喷水灭火系统管道支吊架选材及做法应满足施工图册要求,支吊架最大间距符合下列规定:公称直径(mm):253240507080100125150200250300最大间距(m):3.544.5566.5789.51112
3.3.5干管安装:3.3.5.1喷洒干管用法兰连接,每根配管长度不宜超过6m,直管段可把几根连接在一起使用倒链安装,但不宜过和。也可调直后编号依顺序安装,吊装时应先吊起管道一端,待稳定后再吊起一端。3.3.5.2管道连接紧固法兰时,检查法兰端面是否干净。采用3~5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧固最不利点,然后依次对称紧固。法兰接口应安装在易拆装的位置。3.3.5.3水平安装管道的卡架一般以吊架为主,每段干管应设1个防晃支架。管道改变方向时,应增设防晃支架。3.3.5.4立管暗装在竖井内时,在管井内预埋铁件上安装卡架固定,安装位置距地面或楼面距离宜为1.5~1.8m,层高超过5m应增设支架。3.3.6支管安装:3.3.6.1管道的分支预留口在吊装前应先预制好。丝接的采用三通定位预留口。焊接可在干管开口,焊上熟铁管箍。所有预留口均加好临时堵板。3.3.6.2当管道变径时,宜采用异径接头。在管道弯头处不得采用补心。当需要采用补心时,三通上可用1个,四通上不应超过2个。3.3.6.3配水支管上每一直管段,相邻两喷头之间的管段设置的吊架均不宜少于1个,当喷头三间距离小于1.8m时可隔段设置,但吊架的间距不宜大于3.6m。每一配水支管宜设一个防晃支架。管道支吊架的安装位置不应妨碍喷头的喷水效果。3.3.7水压试验:3.3.7.1喷洒管道水压试验可分层分段进行,上水时最高点要有排气装置,高低点各装一块压力表,上满水后检查管路有无泄漏,如有法兰、阀门等部位泄漏,应在加压前紧固,升压后再出现泄漏时做好标记,卸压后处理。必要时泄水处理。3.3.7.2水压试验压力应根据工作压力确定。当系统工作压力等于或小于1MPa时,试验压力采用1.4MPa;当系统工作压力大于1MPa时,试验压力采用工作压力再加0.4MPa。试压时稳压30min,目测管网应无泄漏和变形,且压力降不大于0.05MPa。试压合格后及时办理验收手续。3.3.7.3冬季试水压,环境温度不得低于+5℃,若低于+5℃应采取防冻措施。3.3.8冲洗:3.3.8.1喷洒管道试压完可连续做冲洗工作。冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接,其排放应畅通和安全。管网冲洗时应连续进行,当出口处水的颜色,透明度与入水口的颜色基本一至时方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致。冲洗合格后应将管内的水排队干净并及时办理验收手续。3.3.8.2当现场不能满足上水流量及排水条件时,应结合现场情况与设计协商解决。3.4设备安装:3.4.1水泵安装:3.4.1.1水泵的规格型号应符合设计要求,水泵应采用自灌式吸水,水泵基础按设计图纸施工,吸水管水平管段上不应有气囊和漏气现象,与消防水池刚性连接时应加减振器。加压泵可不设减振装置,但恒压泵应加减振装置,进出水口加防噪声设施,水泵出口宜加缓闭式逆止阀。3.4.1.2水泵配管安装应在水磁定位找平正,稳固后进行。水泵设备不得承受管道的重量。安装顺序为逆止阀。阀门依次与水泵紧牢,与水泵相接配管的一片法兰先与阀门法兰紧牢,用线坠找直找正,量出配管尺寸,配管先点焊在这片法兰上,再把法兰松开取下焊接,冷却后再与阀门连接好,最后再焊与配管相接的另一法兰。3.4.1.3配管法兰应与水泵、阀门的法兰相符,阀门安装手轮方向应便于操作,标高一致,配管排列整齐。3.4.2高位水箱安装:高位水箱应在结构封顶前就位,并应做满水试验。消防用水与其它用水共用水箱时应确保消防用水不被它用,留有10分钟的消防总用水量。与生活水合用时,应使水经常处于流动状态,防止水质变坏。消防出水管应加单向阀。所有水箱管口均应预制加工,如果现场开口焊接应在水箱上焊加强板。3.4.3
报警阀安装:安装报警阀时应先安装水源控制阀、报警阀,然后根据设备说明书再进行辅助管道及附件安装。水源控制阀、报警阀与配水干管的连接,应使水流方向一致。报警阀组安装的位置应符合设计要求。当设计无要求时,报警阀组应安装在便于操作的明显位置,距室内地面高度宜为1.2m,两侧与墙的距离不宜小于0.5m;正面与墙距离不宜小于1.2m。安装报警阀组的室内地面应有排水设施。3.4.4水泵结合器安装:水泵结合器规格应根据设计选定,计有三种类型:墙壁型、地上型、地下型。其安装位置宜有明显标志,阀门位置应便于操作,结合器附近不应有障碍物。安全阀按系统工作压力定压,结合器应装有泄水阀。3.5喷洒头支管安装:3.5.1喷洒头支管安装指吊顶型喷洒头的末端一段支管,这段管不能与分支干管同时顺序完成,要与吊顶装修同步进行。吊顶龙骨装完,根据吊顶材料厚度定出喷洒头的预留口标高,按吊顶装修图确定喷洒头的坐标,使支管预留口做到位置准确。支管管径一律为25mm,末端用25mm×15mm的异径管箍口,拉线安装。支管末端的弯头处100mm以内应加卡件固定,防止喷头与吊顶接触不牢,上下错动。支管装完,预留口用丝堵拧紧。3.5.2向上喷的喷洒头有条件的可与支管同时安装好。其他管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。3.5.3喷洒系统试压:封吊顶前进行系统试压,为了不影响吊顶装修进度可分层分段进行。试压合格后将压力降至工作压力作严密性试验,稳压24小时不渗不漏为合格。3.6系统组件及喷洒头安装:3.6.1水流指示器安装:一般安装在每层或某区域的分支干管上。水流指示器前后应保持有5倍安装管径长度的直管段,安装时应水平立装,注意水流方向与指示的箭头方向保持一致,安装后的水流指示器浆片,膜片应动作灵活,不应与管壁发生碰撞。3.6.2报警阀配件安装:报警阀配件一般包括压力表、压力开关、延时器、过滤器、水力警铃、泄水管等。应严格按照说明书或安装图册进行安装。水力警铃应安装在公共通道或值班室附近的外墙上,且应安装检修测试用的阀门。水力警铃与报警阀的连接应采用镀锌钢管,当公称直径为15mm时,长度不应大于6m;当公称直径为20mm时,其长度不应大于20m。安装后的水力警铃启动压力不应小于0.5MPa。3.6.3喷洒头安装:喷洒头一般在吊顶板装完后进行安装,安装时应采用专用扳手。安装在易受机械损伤处的喷头,应加设防护罩。喷洒头丝扣填料应采用聚四氟乙烯带。3.6.4节流装置安装:节流装置应安装在公称直径不小于50mm的水平管段上;减压孔板应安装在管道内水流转弯处下游一侧的直管上,且与转弯处的距离不应小于管子公称直径的2倍。3.7通水调试:3.7.1喷洒系统安装完进行整体通水,使系统达到正常的工作压力准备调试。3.7.2通过末端装置放水,当管网压力下降到设定值时,稳压泵应启动,停止放水,当管网压力恢复到正常值时,稳压泵应停止运行。当末端装置以0.94~1.5L/s的流量放水时,稳压泵应自锁。水流指示器、压力开关。水力警铃和消防水泵等应及时动作并发出相应信号。4质量标准4.1保证项目:4.1.1消防系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。4.1.2水泵的规格型号必须符合设计要求,水泵试运转的轴承温升必须符合规定。4.1.3自动喷洒和水幕消防装置的喷头位置,间距和方向必须符合设计要求和施工规范规定。4.2基本项目:4.2.1镀锌管道螺纹连接应牢固,接口处无处漏油麻且防腐良好。4.2.2法兰连接应对接平行、紧密且与管中心线垂直,螺杆露出螺母长度不大于螺杆直径的1/2。4.2.3镀锌钢管焊接,焊口平直度,焊缝加强面符合施工规定范规定,表面无烧穿裂纹、夹渣、气孔等缺陷,焊口内外作好防腐。4.3允许偏差项目:4.3.1水平管道安装坡度在0.002~0.005之间。
4.3.2吊架与喷头的距离不应小于300mm,距末端喷头的距离不大于750mm。4.3.3吊架应设在相邻喷头间的管段上,当相邻喷头间距不大于3.6m,可设1个。小于1.8m,允许隔段设置。5成品保护5.1消防系统施工完毕后,各部位的设备组件要有保护措施,防止碰动跑水,损坏装修成品。5.2报警阀配件及各部位的仪表等均应加强管理,防止丢失和损坏。5.3消防管道安装与土建及其它管道矛盾时,不得私自拆改,要经过设计办理洽商妥善解决。5.4喷洒头安装时不得损坏和污染吊顶装修面。6应注意的质量问题6.1由于各专业工序安装协调不好,没有总体安排,使得喷洒管道拆改严重。6.2由于尚未试压就封顶,造成通水后渗漏。6.3由于支管末端弯头处未加卡件固定,支管尺寸不准,使喷洒头与吊顶接触不牢,护口盘不正。6.4由于未拉线安装,使喷洒头不成排、成行。6.5由于水流指示器安装方向相反;电接点有氧化物造成接触不良或水流指示器浆片与管径不匹配造成其工作不灵敏。6.6水泵结合器不能加压。由于阀门未开启,单向阀装反或有盲板未拆除造成。7质量记录7.1材质证明、产品合格证、主要系统组件检测报告。7.2进场设备材料检验记录。7.3施工试验记录。7.3.1阀门试验记录。7.3.2暖卫工程强度严密性试验记录。7.3.3暖卫工程冲(吹)洗试验记录。7.3.4暖卫工程灌水试验记录。7.3.5暖卫工程通水试验记录。7.3.6水泵单机试运转记录。7.3.7调试报告。7.4施工记录7.4.1施工日志。7.4.2自、互检记录。7.5预检记录。7.6隐蔽工程验收记录。7.7施工方案。7.8技术交底方案。7.9工程质量检验评定。7.9.1室内给水管道安装分项评定。7.9.2室内给水管道附件安装分项评定。7.9.3室内给水管道附属设备分项评定。7.9.4暖卫工程分部质量评定。7.9.5暖卫工程观感质量评定。7.10施工验收资料。7.10.1中间验收记录。7.10.2单位工程验收记录。7.10.3消防监督机构核验合格证。7.10.4质量监督机构核验单。7.11设计变更、洽商记录。7.12施工图8参考资料
8.1《建筑设备安装分项工程施工工艺标准》。8.2《给水工程通用图集》918B3。8.3《自动喷水灭火系统施工及验收规范》GB50261—96。6—36—3 室内自动喷水灭火系统安装工艺标准(603—1998) 1范围本工艺标准适用于建筑物、构筑物设置的自动喷水灭火系统工程的安装。2施工准备2.1接到施工任务后,认真熟悉图纸及施工现场,发现有影响施工的设计问题时,及时与有关人员研究,办理洽商手续。按照工程特点确定施工方法,配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。2.2设备、材料:2.2.1自动喷水灭火系统主要设备材料的选用应符合6-1“消防工程安装的通用要求”的有关内容。2.2.2主要设备:喷淋泵,水泵结合器,报警阀及组件,信号控制阀,水流指示器,喷哂头,气压给水装置,稳压泵等。其中喷哂头,报警阀,压力开关,水流指示器等主要系统组件应有国家消防产品质量监督检验中心检测报告。2.2.3一般常用材料:管材及连接件,型钢,焊条,氧气,乙炔,厚漆,麻,聚四氟乙烯带,膨胀螺栓,密封垫,螺栓,螺母,机油,防腐漆,稀料,小线,铅丝,电池等。2.3主要机具,套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。套丝板,管钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链,电气焊等工具。钢卷尺,平尺,角尺,油标卡尺,线坠,水平尺等质量。2.4作业条件:2.4.1施工图纸及有关技术文件应齐全:现场水电气应满足连续施工要求,系统设备材料应能保证正常施工。2.4.2预留预埋庆随结构完成;管道安装所需要的基准线应测定并标明:如吊顶标高、地面标高、内隔墙位置线等。设备安装前,基础应检验合格。喷洒头及支管安装应配合吊顶装修进行。3操作工艺3.1工艺流程安装准备→管网安装→设备安装→喷头支管安装→喷头及系统组件安装→通水调试3.2安装准备:3.2.1熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当,及时与设计人员研究解决,办理洽商手续。检查预埋式预留调是否正确,需临时剔凿应与设计土建协商好。3.2.2安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求:外观整洁,无缺损、变形及锈蚀;镀锌或涂漆均匀无脱落;法兰密封面应完整光洁,无毛刺及径向沟槽;丝扣完好无损伤;水泵盘车应灵活无阻滞及异常声响;设备配件应齐全;报警阀逐个渗漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。3.3管网安装:3.3.1自动喷水灭火系统管材应根据设计要求选用,一般采用镀锌钢管及管件,当管子公称直径小于或等于100mm时,应采用螺纹连接;当管子公称直径大于100mm时,可采用法兰连接和焊接,焊口内外表面面场作好防腐。3.3.2管道安装前应校直管子并清除内部杂物,停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制,必要时管道两端有法兰活接,焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。3.3.3管道穿过伸缩缝时应设置柔性短管,管道水平安装宜设0.002~0.005的坡度,坡向泄水装置。3.3.4
自动喷水灭火系统管道支吊架选材及做法应满足施工图册要求,支吊架最大间距符合下列规定:公称直径(mm):253240507080100125150200250300最大间距(m):3.544.5566.5789.511123.3.5干管安装:3.3.5.1喷洒干管用法兰连接,每根配管长度不宜超过6m,直管段可把几根连接在一起使用倒链安装,但不宜过和。也可调直后编号依顺序安装,吊装时应先吊起管道一端,待稳定后再吊起一端。3.3.5.2管道连接紧固法兰时,检查法兰端面是否干净。采用3~5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧固最不利点,然后依次对称紧固。法兰接口应安装在易拆装的位置。3.3.5.3水平安装管道的卡架一般以吊架为主,每段干管应设1个防晃支架。管道改变方向时,应增设防晃支架。3.3.5.4立管暗装在竖井内时,在管井内预埋铁件上安装卡架固定,安装位置距地面或楼面距离宜为1.5~1.8m,层高超过5m应增设支架。3.3.6支管安装:3.3.6.1管道的分支预留口在吊装前应先预制好。丝接的采用三通定位预留口。焊接可在干管开口,焊上熟铁管箍。所有预留口均加好临时堵板。3.3.6.2当管道变径时,宜采用异径接头。在管道弯头处不得采用补心。当需要采用补心时,三通上可用1个,四通上不应超过2个。3.3.6.3配水支管上每一直管段,相邻两喷头之间的管段设置的吊架均不宜少于1个,当喷头三间距离小于1.8m时可隔段设置,但吊架的间距不宜大于3.6m。每一配水支管宜设一个防晃支架。管道支吊架的安装位置不应妨碍喷头的喷水效果。3.3.7水压试验:3.3.7.1喷洒管道水压试验可分层分段进行,上水时最高点要有排气装置,高低点各装一块压力表,上满水后检查管路有无泄漏,如有法兰、阀门等部位泄漏,应在加压前紧固,升压后再出现泄漏时做好标记,卸压后处理。必要时泄水处理。3.3.7.2水压试验压力应根据工作压力确定。当系统工作压力等于或小于1MPa时,试验压力采用1.4MPa;当系统工作压力大于1MPa时,试验压力采用工作压力再加0.4MPa。试压时稳压30min,目测管网应无泄漏和变形,且压力降不大于0.05MPa。试压合格后及时办理验收手续。3.3.7.3冬季试水压,环境温度不得低于+5℃,若低于+5℃应采取防冻措施。3.3.8冲洗:3.3.8.1喷洒管道试压完可连续做冲洗工作。冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接,其排放应畅通和安全。管网冲洗时应连续进行,当出口处水的颜色,透明度与入水口的颜色基本一至时方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致。冲洗合格后应将管内的水排队干净并及时办理验收手续。3.3.8.2当现场不能满足上水流量及排水条件时,应结合现场情况与设计协商解决。3.4设备安装:3.4.1水泵安装:3.4.1.1水泵的规格型号应符合设计要求,水泵应采用自灌式吸水,水泵基础按设计图纸施工,吸水管水平管段上不应有气囊和漏气现象,与消防水池刚性连接时应加减振器。加压泵可不设减振装置,但恒压泵应加减振装置,进出水口加防噪声设施,水泵出口宜加缓闭式逆止阀。3.4.1.2水泵配管安装应在水磁定位找平正,稳固后进行。水泵设备不得承受管道的重量。安装顺序为逆止阀。阀门依次与水泵紧牢,与水泵相接配管的一片法兰先与阀门法兰紧牢,用线坠找直找正,量出配管尺寸,配管先点焊在这片法兰上,再把法兰松开取下焊接,冷却后再与阀门连接好,最后再焊与配管相接的另一法兰。3.4.1.3配管法兰应与水泵、阀门的法兰相符,阀门安装手轮方向应便于操作,标高一致,配管排列整齐。3.4.2高位水箱安装:高位水箱应在结构封顶前就位,并应做满水试验。消防用水与其它用水共用水箱时应确保消防用水不被它用,留有10
分钟的消防总用水量。与生活水合用时,应使水经常处于流动状态,防止水质变坏。消防出水管应加单向阀。所有水箱管口均应预制加工,如果现场开口焊接应在水箱上焊加强板。3.4.3报警阀安装:安装报警阀时应先安装水源控制阀、报警阀,然后根据设备说明书再进行辅助管道及附件安装。水源控制阀、报警阀与配水干管的连接,应使水流方向一致。报警阀组安装的位置应符合设计要求。当设计无要求时,报警阀组应安装在便于操作的明显位置,距室内地面高度宜为1.2m,两侧与墙的距离不宜小于0.5m;正面与墙距离不宜小于1.2m。安装报警阀组的室内地面应有排水设施。3.4.4水泵结合器安装:水泵结合器规格应根据设计选定,计有三种类型:墙壁型、地上型、地下型。其安装位置宜有明显标志,阀门位置应便于操作,结合器附近不应有障碍物。安全阀按系统工作压力定压,结合器应装有泄水阀。3.5喷洒头支管安装:3.5.1喷洒头支管安装指吊顶型喷洒头的末端一段支管,这段管不能与分支干管同时顺序完成,要与吊顶装修同步进行。吊顶龙骨装完,根据吊顶材料厚度定出喷洒头的预留口标高,按吊顶装修图确定喷洒头的坐标,使支管预留口做到位置准确。支管管径一律为25mm,末端用25mm×15mm的异径管箍口,拉线安装。支管末端的弯头处100mm以内应加卡件固定,防止喷头与吊顶接触不牢,上下错动。支管装完,预留口用丝堵拧紧。3.5.2向上喷的喷洒头有条件的可与支管同时安装好。其他管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。3.5.3喷洒系统试压:封吊顶前进行系统试压,为了不影响吊顶装修进度可分层分段进行。试压合格后将压力降至工作压力作严密性试验,稳压24小时不渗不漏为合格。3.6系统组件及喷洒头安装:3.6.1水流指示器安装:一般安装在每层或某区域的分支干管上。水流指示器前后应保持有5倍安装管径长度的直管段,安装时应水平立装,注意水流方向与指示的箭头方向保持一致,安装后的水流指示器浆片,膜片应动作灵活,不应与管壁发生碰撞。3.6.2报警阀配件安装:报警阀配件一般包括压力表、压力开关、延时器、过滤器、水力警铃、泄水管等。应严格按照说明书或安装图册进行安装。水力警铃应安装在公共通道或值班室附近的外墙上,且应安装检修测试用的阀门。水力警铃与报警阀的连接应采用镀锌钢管,当公称直径为15mm时,长度不应大于6m;当公称直径为20mm时,其长度不应大于20m。安装后的水力警铃启动压力不应小于0.5MPa。3.6.3喷洒头安装:喷洒头一般在吊顶板装完后进行安装,安装时应采用专用扳手。安装在易受机械损伤处的喷头,应加设防护罩。喷洒头丝扣填料应采用聚四氟乙烯带。3.6.4节流装置安装:节流装置应安装在公称直径不小于50mm的水平管段上;减压孔板应安装在管道内水流转弯处下游一侧的直管上,且与转弯处的距离不应小于管子公称直径的2倍。3.7通水调试:3.7.1喷洒系统安装完进行整体通水,使系统达到正常的工作压力准备调试。3.7.2通过末端装置放水,当管网压力下降到设定值时,稳压泵应启动,停止放水,当管网压力恢复到正常值时,稳压泵应停止运行。当末端装置以0.94~1.5L/s的流量放水时,稳压泵应自锁。水流指示器、压力开关。水力警铃和消防水泵等应及时动作并发出相应信号。4质量标准4.1保证项目:4.1.1消防系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。4.1.2水泵的规格型号必须符合设计要求,水泵试运转的轴承温升必须符合规定。4.1.3自动喷洒和水幕消防装置的喷头位置,间距和方向必须符合设计要求和施工规范规定。4.2基本项目:4.2.1镀锌管道螺纹连接应牢固,接口处无处漏油麻且防腐良好。4.2.2法兰连接应对接平行、紧密且与管中心线垂直,螺杆露出螺母长度不大于螺杆直径的1/2。4.2.3
镀锌钢管焊接,焊口平直度,焊缝加强面符合施工规定范规定,表面无烧穿裂纹、夹渣、气孔等缺陷,焊口内外作好防腐。4.3允许偏差项目:4.3.1水平管道安装坡度在0.002~0.005之间。4.3.2吊架与喷头的距离不应小于300mm,距末端喷头的距离不大于750mm。4.3.3吊架应设在相邻喷头间的管段上,当相邻喷头间距不大于3.6m,可设1个。小于1.8m,允许隔段设置。5成品保护5.1消防系统施工完毕后,各部位的设备组件要有保护措施,防止碰动跑水,损坏装修成品。5.2报警阀配件及各部位的仪表等均应加强管理,防止丢失和损坏。5.3消防管道安装与土建及其它管道矛盾时,不得私自拆改,要经过设计办理洽商妥善解决。5.4喷洒头安装时不得损坏和污染吊顶装修面。6应注意的质量问题6.1由于各专业工序安装协调不好,没有总体安排,使得喷洒管道拆改严重。6.2由于尚未试压就封顶,造成通水后渗漏。6.3由于支管末端弯头处未加卡件固定,支管尺寸不准,使喷洒头与吊顶接触不牢,护口盘不正。6.4由于未拉线安装,使喷洒头不成排、成行。6.5由于水流指示器安装方向相反;电接点有氧化物造成接触不良或水流指示器浆片与管径不匹配造成其工作不灵敏。6.6水泵结合器不能加压。由于阀门未开启,单向阀装反或有盲板未拆除造成。7质量记录7.1材质证明、产品合格证、主要系统组件检测报告。7.2进场设备材料检验记录。7.3施工试验记录。7.3.1阀门试验记录。7.3.2暖卫工程强度严密性试验记录。7.3.3暖卫工程冲(吹)洗试验记录。7.3.4暖卫工程灌水试验记录。7.3.5暖卫工程通水试验记录。7.3.6水泵单机试运转记录。7.3.7调试报告。7.4施工记录7.4.1施工日志。7.4.2自、互检记录。7.5预检记录。7.6隐蔽工程验收记录。7.7施工方案。7.8技术交底方案。7.9工程质量检验评定。7.9.1室内给水管道安装分项评定。7.9.2室内给水管道附件安装分项评定。7.9.3室内给水管道附属设备分项评定。7.9.4暖卫工程分部质量评定。7.9.5暖卫工程观感质量评定。7.10施工验收资料。7.10.1中间验收记录。7.10.2单位工程验收记录。7.10.3消防监督机构核验合格证。7.10.4质量监督机构核验单。
7.11设计变更、洽商记录。7.12施工图8参考资料8.1《建筑设备安装分项工程施工工艺标准》。8.2《给水工程通用图集》918B3。8.3《自动喷水灭火系统施工及验收规范》GB50261—96。6—46—4 室内消火栓系统管道安装工艺标准(604—1998) 1范围本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。2施工准备2.1主要材料:2.1.1消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。2.1.2消火栓箱的规格类型应符合设计要求,箱体表面平整、光洁。金属箱体无锈蚀,划伤,箱门开启灵活。箱体方正,箱内配件齐全。栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证。2.2主要机具:套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。套丝板,管钳,台钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链,电气焊等工具。2.3作业条件:2.3.1施工图纸及有关技术文件应齐全,现场水、电、气应满足连续施工要求,系统设备材料能保证正常施工。2.3.2管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成。3操作工艺3.1工艺流程:安装准备→干管安装→箱体及支管安装→箱体配件安装→通水调试3.2安装准备:3.2.1认真熟悉图纸,结合现场情况复核管道的坐标、标高是否位置得当,如有问题,及时与设计人员研究解决,办理洽商手续。3.2.2检查预留及预埋是否正确,临时剔凿应与设计工建协调好。3.2.3检查设备材料是否符合设计要求和质量标准。3.2.4安排合理的施工顺序、避免工种交叉作业干扰,影响施工。3.3干管安装:3.3.1消火栓系统干管安装根据设计要求使用管材,按压力要求选用碳素钢管或无缝钢管。3.3.2管道在焊接前应清除接口处的浮锈、污垢及油脂。3.3.3当壁厚≤4mm,直径≤50mm时应采用气焊;壁厚≥4.5mm,直径大于70mm时采用电焊。3.3.4不同管径的管道焊接,连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%,应采用变径管件焊接。3.3.5管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。3.3.6管道穿墙处不得有接口;管道穿过伸缩缝处应有防冻措施。3.3.7碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上。3.3.8管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直找正再焊接,紧固卡件,拆掉临时固定件。3.4箱体及支管安装:
3.4.1消火体箱体要符合设计要求(其材质有木、铁和铝合金等),栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用。3.4.2消火栓支管要以栓阀的坐标,标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开启的一侧,箱门开启应灵活。3.4.3消火栓箱体安装在轻体隔墙上应有加固措施。3.4.4消火栓管道安装完按设计指定压力进行水压试验。如设计无要求一般工作压力在1.0MPa以下,试验压力为1.4MPa。工作压力为1MPa以上,试压压力为工作压力加0.4MPa,稳压30分钟,无渗漏为合格。为配合装修,试压可分段进行。3.4.5消火栓系统管道试压完可连续作冲洗工作,冲洗时管内水流量应满足设计要求,进出水口水质一致时方可结束。3.5箱体配件安装:应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内;消防水枪要竖放在箱体内侧,自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪,快速接头的连接,一般用14#铅丝绑扎两道,每道不少于两圈,使用卡箍时,在里侧加一道铅丝。设有电控按钮时,应注意与电器专业配合施工。3.6通水调试:3.6.1通水调试前消防设备包括水泵、结合器、节流装置等应安装完,其中水泵做完单机调试工作。3.6.2系统通水达到工作压力,选系统最不利点消火栓做试验,通过水泵结合器及消防水泵加压,消防栓喷放压力均应满足设计要求。4质量标准4.1保证项目:消火栓系统试压,冲洗必须符合设计及规范要求。4.2基本项目:箱式消火栓的安装应栓口朝外,阀门距地面、箱壁的尺寸符合施工规范规定。水龙带与消火栓和快速接头的绑扎紧密,并卷折,挂在托盘或支架上。4.3允许偏差项目:消火栓阀门中心距地面为1.2m,允许偏差20mm。阀门距离侧面140mm,距箱后内表面为100mm,允许偏差5mm。 5成品保护消火栓箱配件安装前,施工现场应达到保护条件。系统通水后,应采取保护措施,防止碰动跑水,损坏装修成品。6应注意的质量问题6.1消火栓箱门关闭不严:由于安装未找正或箱门强度不够变形造成。6.2消火栓阀门关闭不严:由于管道未冲洗干净,阀座有杂物造成。7质量记录同6—3“室内自动喷水灭火系统安装工艺标准”。6—56—5 室内气体消防灭火系统安装工艺标准(605—1998) 1范围本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统,卤代烷1211、1301灭火系统的管道及设备安装。2施工准备2.1接到任务后,认真熟悉施工图纸,对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合,如存在问题,应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法,配备所需各项资源。
2.2设备材料:2.2.1消防气体灭火系统主要设备材料的选用应符合6—1“消防工程安装的通用要求”的有关内容。2.2.2主要设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采和的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告。2.2.3一般常用材料:管材及连接件,型钢,焊条,氮气,氧气,乙炔,聚四氟乙烯胶带,膨胀螺栓,螺栓,螺母,密封垫;机油,防腐漆,稀料,小线,铅丝,电池等。2.3主要机具:锯管机,套管机,台钻,手电钻,射钉枪,电焊机,空气压缩机,专用弯管机,步话机,管钳,压力案子,手锯,手锤,调管专用支架,钢锯,锉刀,板牙,扳手,活扳手,改锥,鎯头,錾子,钢卷尺,平尺,角尺,油标卡尺,水平尺,线坠,白绸或白纸,石笔,粉笔,铅笔等。2.4作业条件:2.4.1预留预埋应配合结构施工进行。2.4.2管网安装所需基准线应测定并标明。吊顶内管道应封吊顶前完成。2.4.3设备安装应在设备间完成粗装修后进行。3操作工艺3.1工艺流程:安装准备→管网安装→设备及配件安装→系统调试及功能验收3.2安装准备:3.2.1熟悉图纸并对照现场复核管路走向,发现问题及时与设计研究解决。检查预留预埋是否正确;临时剔凿应与设计,土建协调好。3.2.2进场设备材料检验:设备材料规格:型号应满足设计要求,外观整洁,无缺损、变形及锈蚀,镀锌或涂漆均匀无脱落,接口螺纹和法兰密封面完好无损伤;充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果,应满足施工规范规定。3.3管网安装:3.3.1气体灭火系统管材应根据设计要求或贮存压力选用,一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于80mm时,宜采用螺纹连接;当公称直径大于80mm的管道,宜采用法兰连接。丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的环境可采用不锈钢或钢管等。3.3.2管道安装前应进行调直并清理内部杂物。采用法兰连接时,被焊接损坏的镀锌层要做好防腐处理。丝扣连接时,丝扣填料应采用聚乙烯四氟胶带。切割的管口应用锉刀打净毛刺。3.3.3气体灭火管道必须固定牢靠。公称直径大于或等于50mm的主干管道,垂直和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时,每层应设一个防晃支架。当水平管道改变方向时,应增设防晃支架。管道支吊架安装最大间距应符合下列规定:公称直径(mm):1520253240506580100150最大间距(m):1.51.82.12.42.73.43.53.74.35.23.3.4干管安装时,出瓶室的一段管应先安装好,找准尺寸后固定牢靠,管与管之间的距离应严格按照施工图纸确定,确保设计安装尺寸,然后再顺序安装其它管道。所有管道的安装尺寸应与设计图纸一致,严禁任意改变管道方向和长度。3.3.5卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装。3.3.6吊顶型喷头支管安装前,应按照图纸在现场确定出喷头位置,有条件的可以配合吊顶装修进行,但封吊顶装修进行,但封吊顶板前应完成系统压力、严密性试验。喷头支管应加固定支架,支架与喷嘴间的管道长度不应大于500mm。3.3.7管网安装完应进行强度试验,如采用水压试验,试验压力为工作压力的1.5倍。如采用气压试验,试验压力为工作压力的1.2倍。在试验压力下稳压5min,无明显渗漏,目测管道无变形为合格。高压二氧化碳灭火系统管道的水压强度试验压力应为15MPa。3.3.8强度试验后,管网应进行吹扫。吹扫时管道末端应保证20m/s的流速,采用白布进行检查,直至无铁锈、尘土、水渍及其它脏物出现为合格。
3.3.9管网试压、吹扫手应进行气压严密性试验,试验压力采用工作压力,稳压3分钟,压降不大于10%为合格。3.3.10在管网容积不大,工作压力不高时,强度试验、吹扫及严密性试验宜采用氮气进行。3.4设备安装:3.4.1药剂钢瓶安装:钢瓶运输时应采取保护措施,防止碰撞、擦伤。安装时压力表观察面及产品标牌应朝外。钢瓶应排列整齐,间距符合设计要求。钢瓶重量用楼板承担,其固定一般是先在墙面上固定一根槽钢,再用抱卡将钢瓶与槽钢卡在一起。抱卡的高度应在钢瓶2/3左右并尽量避开标牌。当槽钢在墙面上不能固定时,也可做成框架在地面上生根。3.4.2集流管安装:药剂钢瓶一般通过弯管接头,高压软管和单向阀与集流管相接。集流管宜采用焊接方法制做,焊接前每个开口均应采用机械加工方法制造,焊接后镀锌处理。当贮存压力不大于4.0MPa,管径不大于80mm时,也可采用丝扣连接方法。集流管应至少设两个固定支架固定牢靠。末端应设安全泄压阀。3.4.3选择阀安装:选择阀安装在集流管的排气口,当安装高度超过1.7m时应采取便于操作的措施。选择阀采用螺纹连接时应增加一个法兰活接口。选择阀安装应高度一致。3.4.4阀驱动装置的安装:3.4.4.1阀驱动装置的作用是在保护区域发生火灾时启开药剂钢瓶容器阀和火灾区域的选择阀。驱动方式有电磁驱动,气动驱动和机械手动驱动等。控制方式分自动、手动和应急制动。3.4.4.2电磁驱动装置的电气连接线应沿固定灭火剂贮存容器的支、框架或墙面固定。3.4.4.3拉索式手动驱动装置包括:保护箱、拉线盒、拉线手柄、钢丝绳和手动阀。钢丝绳应设套管并内外防腐。拉索转弯处采用专用导向滑轮。套管及保护盒应固定牢靠。3.4.4.4安装以物体重力为驱动力的机械驱动装置时,应保证重物在下落行程中无阻挡,其行程应超过阀开启所需行程25mm。3.4.4.5气动驱动装置由氮气瓶、铜管和压力启动阀等组成。氮气瓶安装与药剂钢瓶安装基本相同,铜管采用扩口器扩口用索母等接头零件连接。铜管安装应横平竖直、固定支架间距及平行管道固定夹间距均不宜超过0.6m,安装后应进行气压严密性试验,试验压力不应低于氮气瓶内的贮存压力,稳压5分钟,不掉压为合格。3.4.5压力开关安装:压力开关的作用是在系统工作时受压动作从而反馈工作状态信号,一般在集流管的末端锥丝安装,或在管接头连接件上锥丝安装。3.4.6喷嘴安装:喷嘴开孔规格与开孔朝向必须满足设计要求,安装时应采用专用扳手。3.5系统调试及功能验收:3.5.1气体灭火系统安装完应按防护区总数(不足10个按10计)的10%进行模拟喷气试验。喷气的区域应做好防护措施。试验结果应满足设计要求。3.5.2卤代烷灭火气体应采用氮气进行模拟试喷,氮气瓶充装压力不应低于药剂钢瓶贮存压力,且容器结构、型号、规格应相同,数量不少于药剂瓶的20%,且不得少于1个。3.5.3二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验,试验采用的容器数应为防护区实际使用药剂贮存容器实数的10%,且不得少于1个。4质量标准4.1保证项目:系统管道压力试验结果必须符合设计要求。交工前必须进行吹扫。4.2基本项目:系统管段长度及走向、喷头位置及喷口朝向必须符合设计要求。4.3允许偏差项目:喷头支管固定支架距离喷头间的管段长度不大于500mm。5成品保护安装好的气瓶室应有专职人员管理,以防操作失误导致误喷。6应注意的质量问题6.1管道镀锌层被管钳咬坏,原因是管钳破旧,卡不紧造成。6.2钢瓶运输时损坏涂漆层。原因是没有采取保护措施。7质量标准
同6—3“室内自动喷水灭火系统安装工艺标准”。6—56—5 室内气体消防灭火系统安装工艺标准(605—1998) 1范围本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统,卤代烷1211、1301灭火系统的管道及设备安装。2施工准备2.1接到任务后,认真熟悉施工图纸,对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合,如存在问题,应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法,配备所需各项资源。2.2设备材料:2.2.1消防气体灭火系统主要设备材料的选用应符合6—1“消防工程安装的通用要求”的有关内容。2.2.2主要设备:灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采和的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告。2.2.3一般常用材料:管材及连接件,型钢,焊条,氮气,氧气,乙炔,聚四氟乙烯胶带,膨胀螺栓,螺栓,螺母,密封垫;机油,防腐漆,稀料,小线,铅丝,电池等。2.3主要机具:锯管机,套管机,台钻,手电钻,射钉枪,电焊机,空气压缩机,专用弯管机,步话机,管钳,压力案子,手锯,手锤,调管专用支架,钢锯,锉刀,板牙,扳手,活扳手,改锥,鎯头,錾子,钢卷尺,平尺,角尺,油标卡尺,水平尺,线坠,白绸或白纸,石笔,粉笔,铅笔等。2.4作业条件:2.4.1预留预埋应配合结构施工进行。2.4.2管网安装所需基准线应测定并标明。吊顶内管道应封吊顶前完成。2.4.3设备安装应在设备间完成粗装修后进行。3操作工艺3.1工艺流程:安装准备→管网安装→设备及配件安装→系统调试及功能验收3.2安装准备:3.2.1熟悉图纸并对照现场复核管路走向,发现问题及时与设计研究解决。检查预留预埋是否正确;临时剔凿应与设计,土建协调好。3.2.2进场设备材料检验:设备材料规格:型号应满足设计要求,外观整洁,无缺损、变形及锈蚀,镀锌或涂漆均匀无脱落,接口螺纹和法兰密封面完好无损伤;充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果,应满足施工规范规定。3.3管网安装:3.3.1气体灭火系统管材应根据设计要求或贮存压力选用,一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于80mm时,宜采用螺纹连接;当公称直径大于80mm的管道,宜采用法兰连接。丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的环境可采用不锈钢或钢管等。3.3.2管道安装前应进行调直并清理内部杂物。采用法兰连接时,被焊接损坏的镀锌层要做好防腐处理。丝扣连接时,丝扣填料应采用聚乙烯四氟胶带。切割的管口应用锉刀打净毛刺。3.3.3气体灭火管道必须固定牢靠。公称直径大于或等于50mm的主干管道,垂直和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时,每层应设一个防晃支架。当水平管道改变方向时,应增设防晃支架。管道支吊架安装最大间距应符合下列规定:公称直径(mm):1520253240506580100150最大间距(m):1.51.82.12.42.73.43.53.74.35.23.3.4
干管安装时,出瓶室的一段管应先安装好,找准尺寸后固定牢靠,管与管之间的距离应严格按照施工图纸确定,确保设计安装尺寸,然后再顺序安装其它管道。所有管道的安装尺寸应与设计图纸一致,严禁任意改变管道方向和长度。3.3.5卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装。3.3.6吊顶型喷头支管安装前,应按照图纸在现场确定出喷头位置,有条件的可以配合吊顶装修进行,但封吊顶装修进行,但封吊顶板前应完成系统压力、严密性试验。喷头支管应加固定支架,支架与喷嘴间的管道长度不应大于500mm。3.3.7管网安装完应进行强度试验,如采用水压试验,试验压力为工作压力的1.5倍。如采用气压试验,试验压力为工作压力的1.2倍。在试验压力下稳压5min,无明显渗漏,目测管道无变形为合格。高压二氧化碳灭火系统管道的水压强度试验压力应为15MPa。3.3.8强度试验后,管网应进行吹扫。吹扫时管道末端应保证20m/s的流速,采用白布进行检查,直至无铁锈、尘土、水渍及其它脏物出现为合格。3.3.9管网试压、吹扫手应进行气压严密性试验,试验压力采用工作压力,稳压3分钟,压降不大于10%为合格。3.3.10在管网容积不大,工作压力不高时,强度试验、吹扫及严密性试验宜采用氮气进行。3.4设备安装:3.4.1药剂钢瓶安装:钢瓶运输时应采取保护措施,防止碰撞、擦伤。安装时压力表观察面及产品标牌应朝外。钢瓶应排列整齐,间距符合设计要求。钢瓶重量用楼板承担,其固定一般是先在墙面上固定一根槽钢,再用抱卡将钢瓶与槽钢卡在一起。抱卡的高度应在钢瓶2/3左右并尽量避开标牌。当槽钢在墙面上不能固定时,也可做成框架在地面上生根。3.4.2集流管安装:药剂钢瓶一般通过弯管接头,高压软管和单向阀与集流管相接。集流管宜采用焊接方法制做,焊接前每个开口均应采用机械加工方法制造,焊接后镀锌处理。当贮存压力不大于4.0MPa,管径不大于80mm时,也可采用丝扣连接方法。集流管应至少设两个固定支架固定牢靠。末端应设安全泄压阀。3.4.3选择阀安装:选择阀安装在集流管的排气口,当安装高度超过1.7m时应采取便于操作的措施。选择阀采用螺纹连接时应增加一个法兰活接口。选择阀安装应高度一致。3.4.4阀驱动装置的安装:3.4.4.1阀驱动装置的作用是在保护区域发生火灾时启开药剂钢瓶容器阀和火灾区域的选择阀。驱动方式有电磁驱动,气动驱动和机械手动驱动等。控制方式分自动、手动和应急制动。3.4.4.2电磁驱动装置的电气连接线应沿固定灭火剂贮存容器的支、框架或墙面固定。3.4.4.3拉索式手动驱动装置包括:保护箱、拉线盒、拉线手柄、钢丝绳和手动阀。钢丝绳应设套管并内外防腐。拉索转弯处采用专用导向滑轮。套管及保护盒应固定牢靠。3.4.4.4安装以物体重力为驱动力的机械驱动装置时,应保证重物在下落行程中无阻挡,其行程应超过阀开启所需行程25mm。3.4.4.5气动驱动装置由氮气瓶、铜管和压力启动阀等组成。氮气瓶安装与药剂钢瓶安装基本相同,铜管采用扩口器扩口用索母等接头零件连接。铜管安装应横平竖直、固定支架间距及平行管道固定夹间距均不宜超过0.6m,安装后应进行气压严密性试验,试验压力不应低于氮气瓶内的贮存压力,稳压5分钟,不掉压为合格。3.4.5压力开关安装:压力开关的作用是在系统工作时受压动作从而反馈工作状态信号,一般在集流管的末端锥丝安装,或在管接头连接件上锥丝安装。3.4.6喷嘴安装:喷嘴开孔规格与开孔朝向必须满足设计要求,安装时应采用专用扳手。3.5系统调试及功能验收:3.5.1气体灭火系统安装完应按防护区总数(不足10个按10计)的10%进行模拟喷气试验。喷气的区域应做好防护措施。试验结果应满足设计要求。3.5.2卤代烷灭火气体应采用氮气进行模拟试喷,氮气瓶充装压力不应低于药剂钢瓶贮存压力,且容器结构、型号、规格应相同,数量不少于药剂瓶的20%,且不得少于1个。3.5.3二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验,试验采用的容器数应为防护区实际使用药剂贮存容器实数的10%,且不得少于1个。4质量标准4.1保证项目:
系统管道压力试验结果必须符合设计要求。交工前必须进行吹扫。4.2基本项目:系统管段长度及走向、喷头位置及喷口朝向必须符合设计要求。4.3允许偏差项目:喷头支管固定支架距离喷头间的管段长度不大于500mm。5成品保护安装好的气瓶室应有专职人员管理,以防操作失误导致误喷。6应注意的质量问题6.1管道镀锌层被管钳咬坏,原因是管钳破旧,卡不紧造成。6.2钢瓶运输时损坏涂漆层。原因是没有采取保护措施。7质量标准同6—3“室内自动喷水灭火系统安装工艺标准”。'
