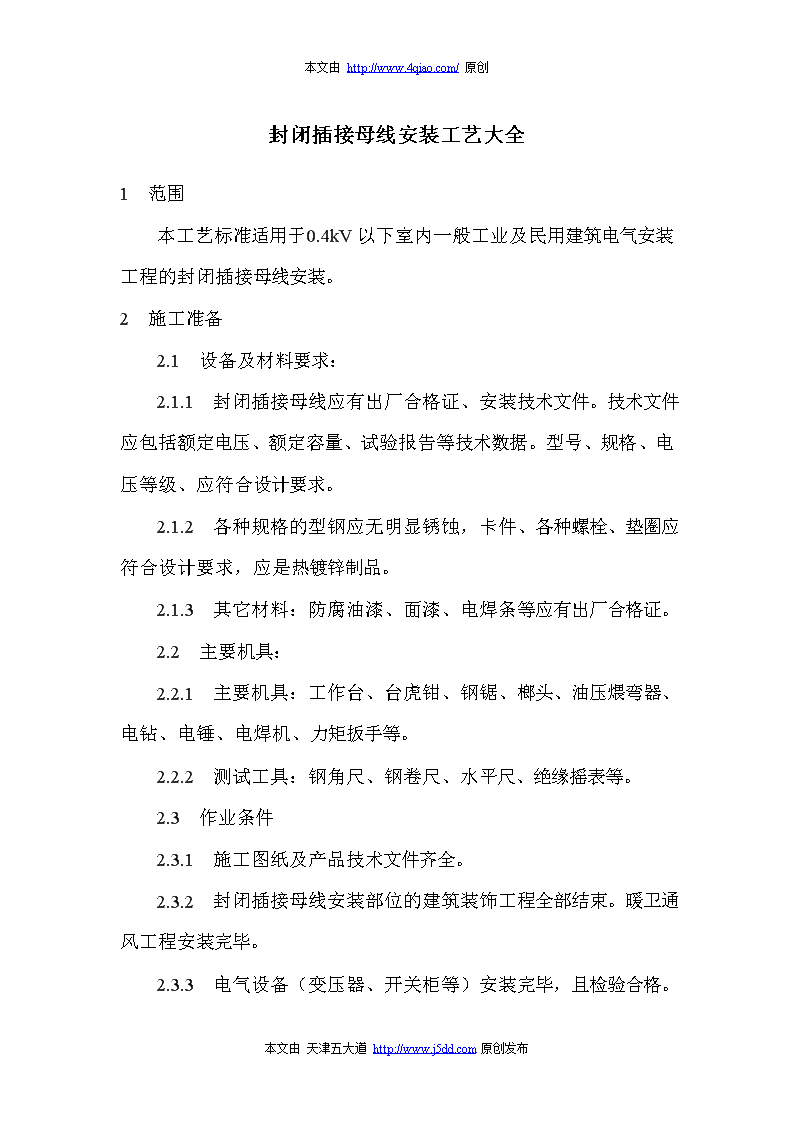

封闭插接母线安装工艺大全

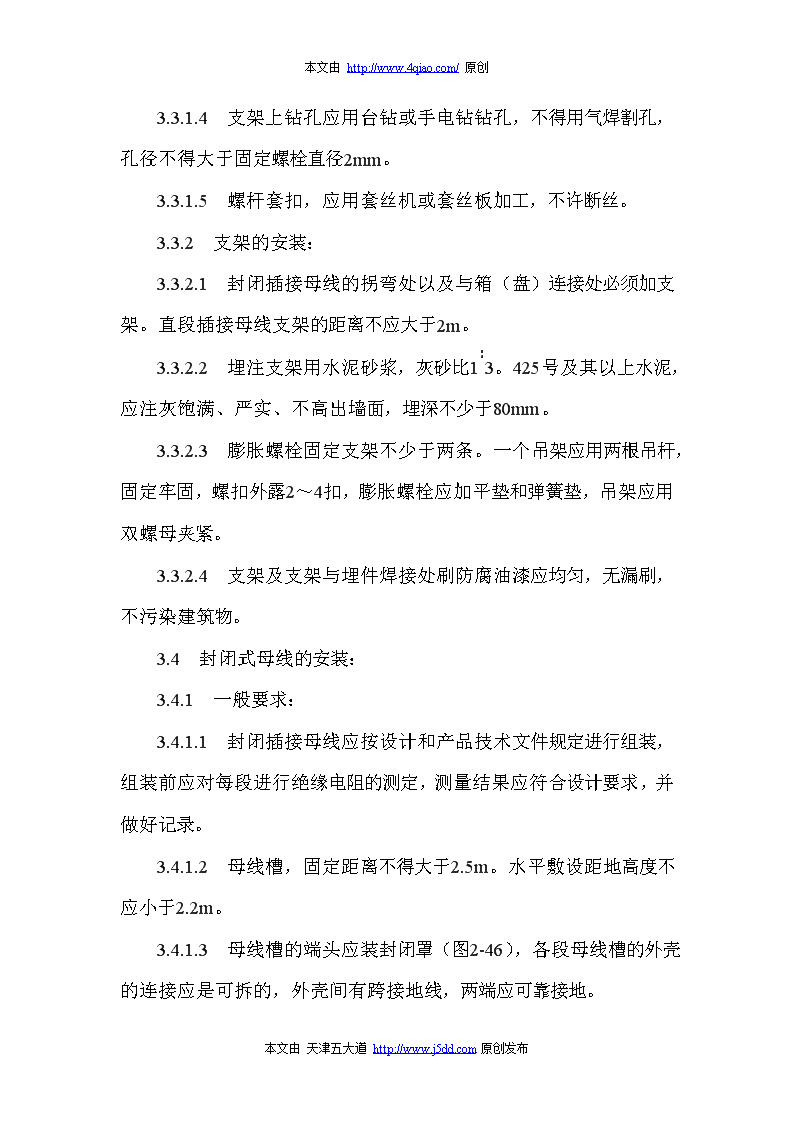

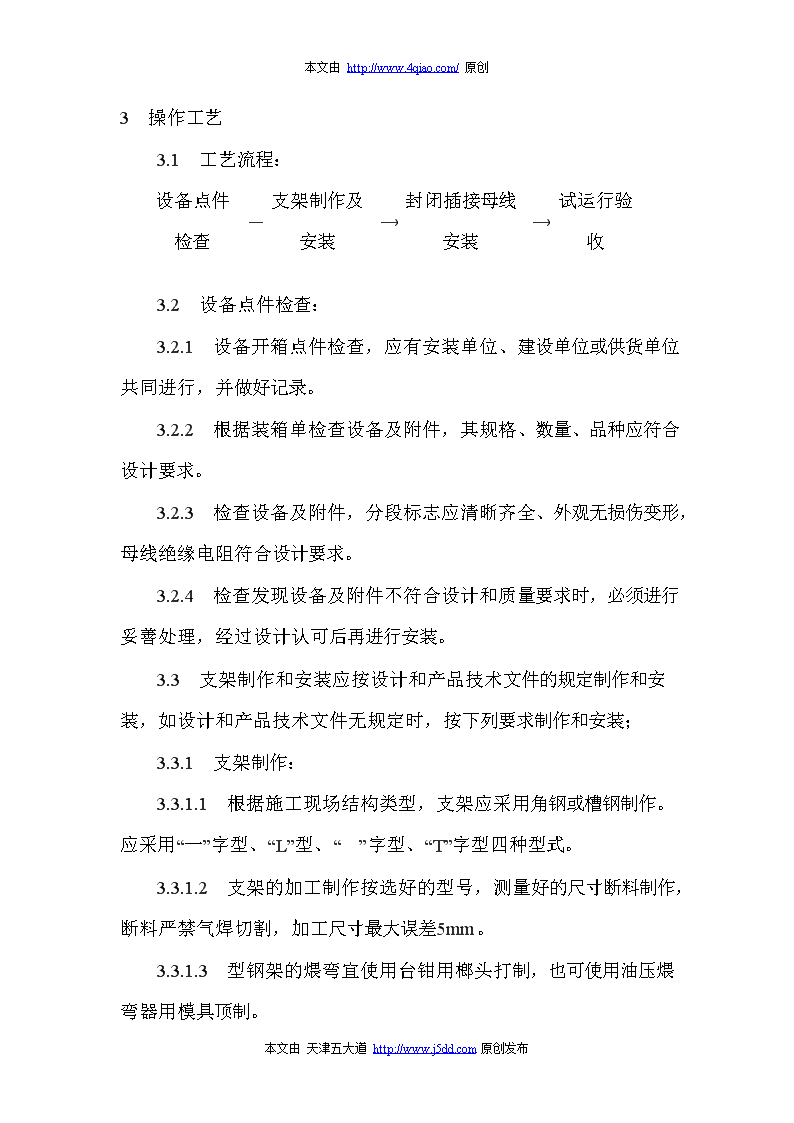

'本文由http://www.4qiao.com/原创封闭插接母线安装工艺大全1范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。2施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。2.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。2.2主要机具：2.2.1主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。2.3作业条件2.3.1施工图纸及产品技术文件齐全。2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。2.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。本文由天津五大道http://www.j5dd.com原创发布 本文由http://www.4qiao.com/原创3操作工艺3.1工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收3.2设备点件检查：3.2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。3.2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。3.2.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。3.2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；3.3.1支架制作：3.3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字型、“L”型、“”字型、“T”字型四种型式。3.3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。3.3.1.3型钢架的煨弯宜使用台钳用榔头打制，也可使用油压煨弯器用模具顶制。本文由天津五大道http://www.j5dd.com原创发布 本文由http://www.4qiao.com/原创3.3.1.4支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。3.3.1.5螺杆套扣，应用套丝机或套丝板加工，不许断丝。3.3.2支架的安装：3.3.2.1封闭插接母线的拐弯处以及与箱（盘）连接处必须加支架。直段插接母线支架的距离不应大于2m。3.3.2.2埋注支架用水泥砂浆，灰砂比1∶3。425号及其以上水泥，应注灰饱满、严实、不高出墙面，埋深不少于80mm。3.3.2.3膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆，固定牢固，螺扣外露2～4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。3.3.2.4支架及支架与埋件焊接处刷防腐油漆应均匀，无漏刷，不污染建筑物。3.4封闭式母线的安装：3.4.1一般要求：3.4.1.1封闭插接母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测定，测量结果应符合设计要求，并做好记录。3.4.1.2母线槽，固定距离不得大于2.5m。水平敷设距地高度不应小于2.2m。3.4.1.3母线槽的端头应装封闭罩（图2-46），各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。本文由天津五大道http://www.j5dd.com原创发布 本文由http://www.4qiao.com/原创3.4.1.4母线与设备联接直采用软联接（图2-47）。母线紧固螺栓应由厂家配套供应，应用力矩扳手紧固。3.4.2母线槽沿墙水平安装（图2-48）。安装高度应符合设计要求，无要求时不应距地小于2.2m，母线应可靠固定在支架上。3.4.3母线槽悬挂吊装。（图2-49、图2-50）吊杆直径应与母线槽重量相适应，螺母应能调节。3.4.4封闭式母线的落地安装（图2-51）。安装高度应按设计要求，设计无要求时应符合规范要求。立柱可采用钢管或型钢制作。3.4.5封闭式母线垂直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防震装置，并做防水台（图2-52）。3.4.6封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适应的措施（图2-53），设备定货时，应提出此项要求。3.4.7封闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时，插接箱底口宜为1.4m（图2-54）。3.4.8封闭式母线垂直安装距地1.8m以下应采取保护措施（电气专用竖井、配电室、电机室、技术层等除外）。3.4.9封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。3.5试运行验收：3.5.1本文由天津五大道http://www.j5dd.com原创发布 本文由http://www.4qiao.com/原创试运行条件：变配电室已达到送电条件，土建及装饰工程及其他工程全部完工，并清理干净。与插接式母线联接设备及联线安装完毕，绝缘良好。3.5.2对封闭式母线进行全面的整理，清扫干净，接头联接紧密，相序正确，外壳接地良好。绝缘摇测符合设计要求，并做好记录。3.5.3送电空载运行24h无异常现象，办理验收手续，交建设单位使用，同时提交验收资料。3.5.4验收资料包括：交工验收单、变更洽商记录、产品合格证、说明书、测试记录、运行记录等。4质量标准4.1保证项目：4.1.1封闭插接母线外壳地线连接紧密、无遗漏、母线绝缘电阻值符合设计要求。检验方法：观察检查和检查绝缘测试记录。4.1.2封闭插接母线的连接必须符合规范要求和产品技术文件规定。检验方法：观察检查和检查合格证明文件。4.2基本项目：4.2.1支架安装应位置正确，横平竖直，固定牢固，成排安装，应排列整齐，间距均匀，刷油漆均匀，无漏刷。检验方法：观察检查。4.2.2封闭插接母线组装和卡固位置正确，固定牢固，横平竖直，成排安装应排列整齐，间距均匀，便于检修。检验方法：观察检查。本文由天津五大道http://www.j5dd.com原创发布 本文由http://www.4qiao.com/原创4.3允许偏差项目见表2-20。封闭插接母线安装允许偏差表2-20项次项目允许偏差(mm)检验方法123两米段垂直全长垂直(按楼层)成排间距(每段内)455实测，查看记录5成品保护5.1封闭插接母线安装完毕，暂时不能送电运行，其现场设置明显标志牌，以防损坏。5.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加保护，以免损伤。6应注意的质量问题6.1封闭插接母线安装应注意的质量问题见表2-21。7应具备的质量记录7.1产品合格证。常产生的质量问题及防治措施表2-21常产生的质量问题防治措施本文由天津五大道http://www.j5dd.com原创发布 本文由http://www.4qiao.com/原创序号开箱清查要细，将缺件、损坏件列好清单，同供货单位协商解决，加强保管2接地保护线遗漏和连接不紧密，缺防紧措施认真作业，加强自检、互检及专检3刷油漆遗漏和污染其它设备支架加强自检、互检对其它工种的成品，认真保护7.2设备材料检验记录。7.3绝缘摇测记录。7.4自互检记录。7.5预检记录。7.6质量评定记录。7.7设计变更洽商记录。本文由天津五大道http://www.j5dd.com原创发布'
