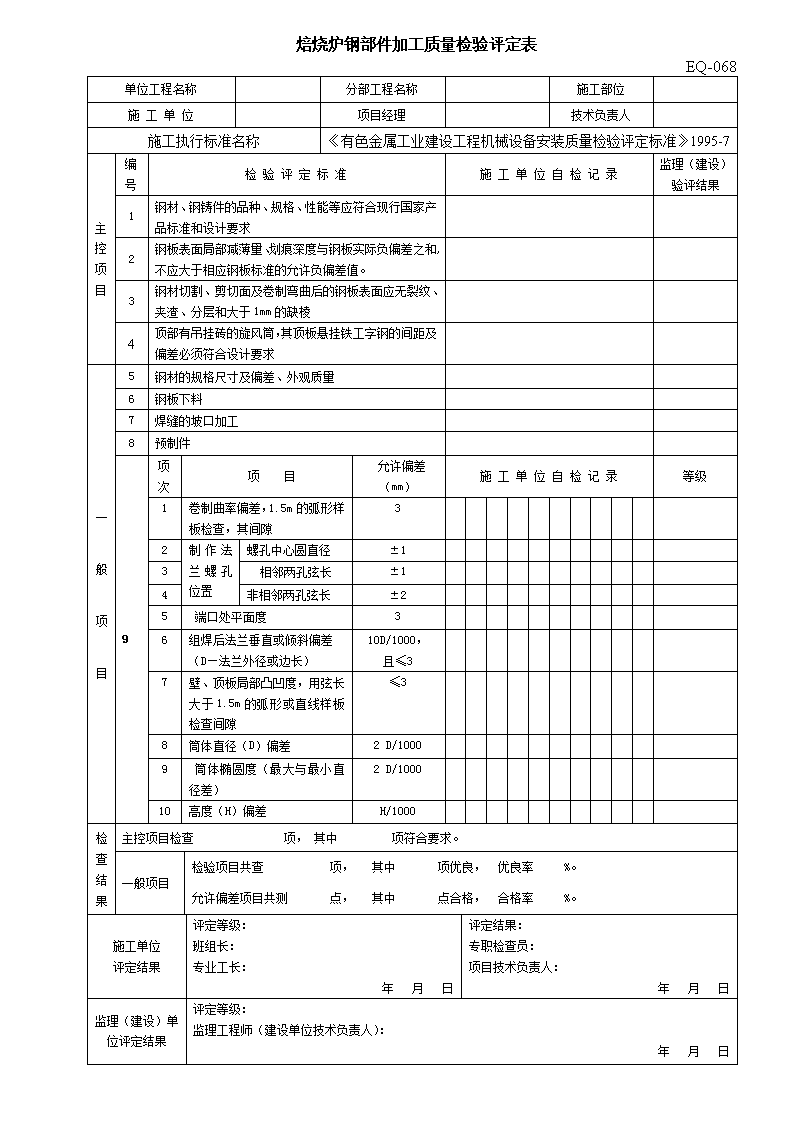

eq-068 焙烧炉钢部件加工质量检验评定表

'焙烧炉钢部件加工质量检验评定表EQ-068单位工程名称分部工程名称施工部位施工单位项目经理技术负责人施工执行标准名称《有色金属工业建设工程机械设备安装质量检验评定标准》1995-7主控项目编号检验评定标准施工单位自检记录监理（建设）验评结果1钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求2钢板表面局部减薄量、划痕深度与钢板实际负偏差之和,不应大于相应钢板标准的允许负偏差值。3钢材切割、剪切面及卷制弯曲后的钢板表面应无裂纹、夹渣、分层和大于1mm的缺棱4顶部有吊挂砖的旋风筒，其顶板悬挂铁工字钢的间距及偏差必须符合设计要求一般项目5钢材的规格尺寸及偏差、外观质量6钢板下料7焊缝的坡口加工8预制件9项次项目允许偏差（mm）施工单位自检记录等级1卷制曲率偏差，1.5m的弧形样板检查，其间隙32制作法兰螺孔位置螺孔中心圆直径±13相邻两孔弦长±14非相邻两孔弦长±25端口处平面度36组焊后法兰垂直或倾斜偏差（D—法兰外径或边长）10D/1000，且≤37壁、顶板局部凸凹度，用弦长大于1.5m的弧形或直线样板检查间隙≤38筒体直径（D）偏差2D/10009筒体椭圆度（最大与最小直径差）2D/100010高度（H）偏差H/1000检查结果主控项目检查项，其中项符合要求。一般项目检验项目共查项，其中项优良，优良率%。允许偏差项目共测点，其中点合格，合格率%。施工单位评定结果评定等级：班组长：专业工长：年月日评定结果：专职检查员：项目技术负责人：年月日监理（建设）单位评定结果评定等级：监理工程师（建设单位技术负责人）：年月日'
