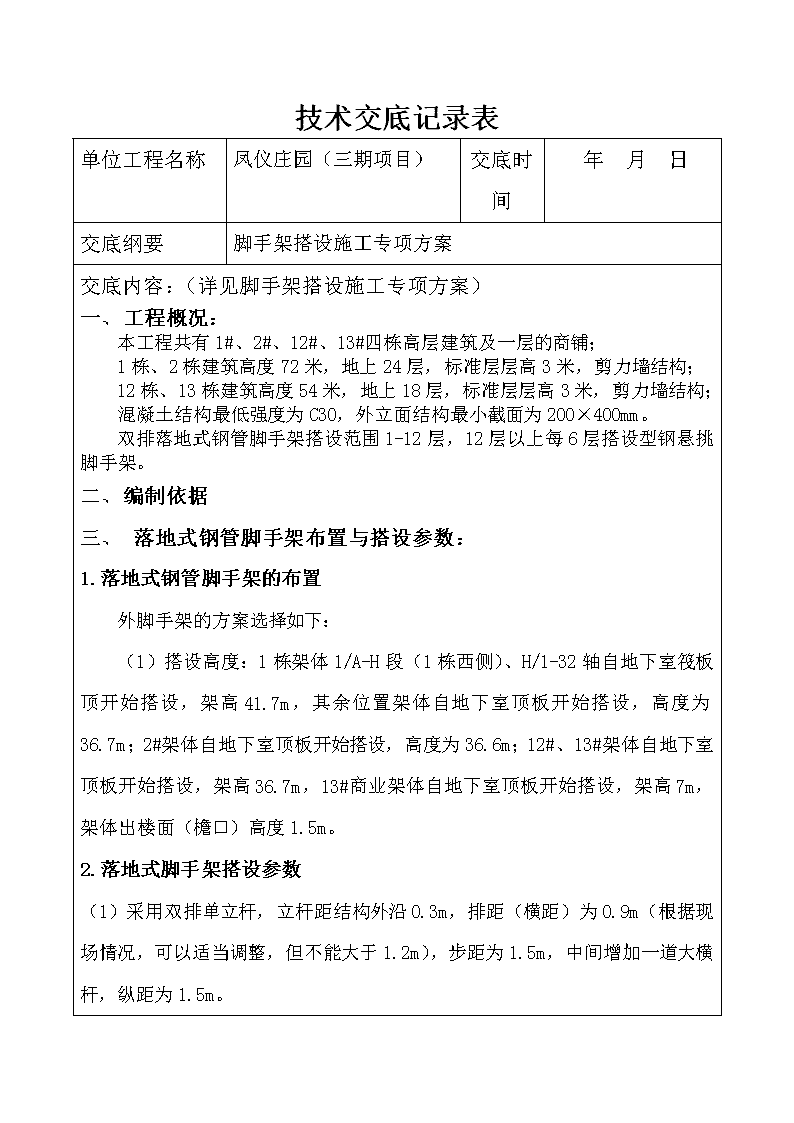

脚手架技术交底记录表

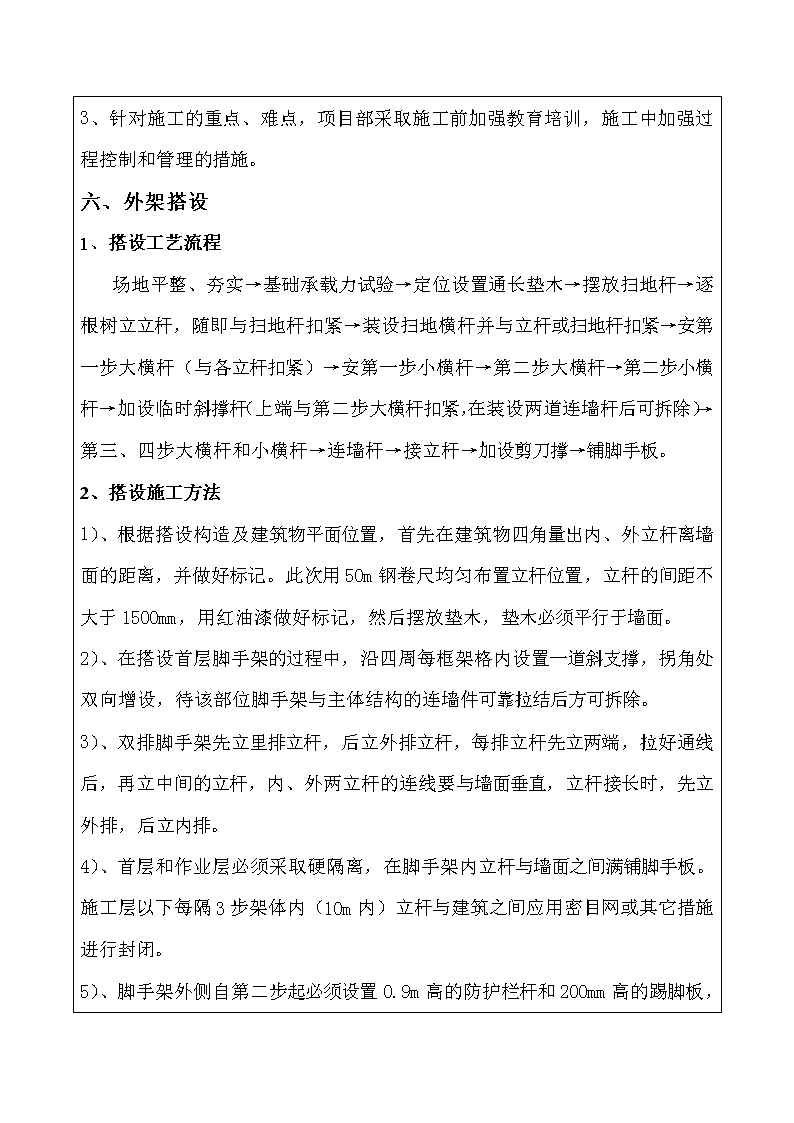

'技术交底记录表单位工程名称凤仪庄园（三期项目）交底时间年月日交底纲要脚手架搭设施工专项方案交底内容：（详见脚手架搭设施工专项方案）一、工程概况：本工程共有1#、2#、12#、13#四栋高层建筑及一层的商铺；1栋、2栋建筑高度72米，地上24层，标准层层高3米，剪力墙结构；12栋、13栋建筑高度54米，地上18层，标准层层高3米，剪力墙结构；混凝土结构最低强度为C30，外立面结构最小截面为200×400mm。双排落地式钢管脚手架搭设范围1-12层，12层以上每6层搭设型钢悬挑脚手架。二、编制依据三、落地式钢管脚手架布置与搭设参数：1.落地式钢管脚手架的布置外脚手架的方案选择如下：（1）搭设高度：1栋架体1/A-H段（1栋西侧）、H/1-32轴自地下室筏板顶开始搭设，架高41.7m，其余位置架体自地下室顶板开始搭设，高度为36.7m；2#架体自地下室顶板开始搭设，高度为36.6m；12#、13#架体自地下室顶板开始搭设，架高36.7m，13#商业架体自地下室顶板开始搭设，架高7m，架体出楼面（檐口）高度1.5m。2.落地式脚手架搭设参数（1）采用双排单立杆，立杆距结构外沿0.3m，排距（横距）为0.9m（根据现场情况，可以适当调整，但不能大于1.2m），步距为1.5m，中间增加一道大横杆，纵距为1.5m。 3.材料要求3.1、钢管：钢管采用外径为48mm，壁厚3.0mm（Q235钢），其材质应采用国家现行标准的要求。弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg（6m长）。钢管上严禁打孔。3.2、扣件：扣件包括直角扣件、旋转扣件、对接扣件及其附件等。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。3.3、脚手板:脚手板采用木脚手板，厚50mm，宽300mm，长4000mm。3.4、安全网:安全网采用密目式阻燃型安全网。四、施工目标：1、质量目标：一次验收合格。2、工期目标：依据施工总进度计划要求，安排外架的施工跟进时间，施工总进度计划。地下室按部位每层在下层或基础混凝土施工完成后2天内完成架体搭设。地下室以上，在地下室顶板或楼层板混凝土完成后1.5天内完成架体搭设。3、安全目标：杜绝重伤、死亡事故；无职业病发生；杜绝重大施工机械设备损坏事故；杜绝重大火灾事故，负伤率控制在1.5‰以下。4、文明目标：达到文明施工，标准化工地5、环保目标：节能减排，控制环境污染，创造绿色环境。五、施工重点、难点分析及管理措施：1、由于本工程架体的基础处理、架体不在同一水平面的处理，是架体施工的难点。2、脚手架连墙件的设置，软硬防护的设置，是架体施工控制的重点。 3、针对施工的重点、难点，项目部采取施工前加强教育培训，施工中加强过程控制和管理的措施。六、外架搭设1、搭设工艺流程场地平整、夯实→基础承载力试验→定位设置通长垫木→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→装设扫地横杆并与立杆或扫地杆扣紧→安第一步大横杆（与各立杆扣紧）→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。2、搭设施工方法1）、根据搭设构造及建筑物平面位置，首先在建筑物四角量出内、外立杆离墙面的距离，并做好标记。此次用50m钢卷尺均匀布置立杆位置，立杆的间距不大于1500mm，用红油漆做好标记，然后摆放垫木，垫木必须平行于墙面。2）、在搭设首层脚手架的过程中，沿四周每框架格内设置一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。3）、双排脚手架先立里排立杆，后立外排立杆，每排立杆先立两端，拉好通线后，再立中间的立杆，内、外两立杆的连线要与墙面垂直，立杆接长时，先立外排，后立内排。4）、首层和作业层必须采取硬隔离，在脚手架内立杆与墙面之间满铺脚手板。施工层以下每隔3步架体内（10m内）立杆与建筑之间应用密目网或其它措施进行封闭。 5）、脚手架外侧自第二步起必须设置0.9m高的防护栏杆和200mm高的踢脚板，顶排防护栏杆设三道防护栏杆，高度分别为1.2m、0.9m、0.3m。内立杆遇大跨度开间处(门窗洞)需加设0.9m高的防护栏杆和300mm高的踢脚杆。6）、由于本工程的脚手架在结构施工期间仅起围护作用，脚手板的铺设以作业层为界，满铺地下室-2层以及主体3.0m层，其余待装饰阶段再层层铺设。满铺层的脚手板应垂直于纵向水平杆，对接平铺、满铺到位，不留空位，不得出现挑头，四个角用18#铅丝固定在支承杆上，要求绑扎牢固交叉处平整。脚手板做到完好无损，破损的要及时更换。7）、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每搭完一步脚手架后，应按照规范规定校正步距、纵距、横距及立杆的垂直度。8）、安全网固定在脚手架外立杆的里侧，并用不小于18#铅丝张挂严密，在转角处安全网的内侧增加一根立杆，保证安全网的顺直，安全密目网随施工层而升高，高出施工层1m以上。在脚手架阴阳转角处，纵横向水平杆必须形成井字型，详见下图。3、外架基础本工程地下水位较高，地下室脚手架基础地基土采取分层夯实，压实系数不小于0.94。由于在地下室施工阶段，地下水的影响以及施工实际需求，所以架体基础表面浇筑100厚C15混凝层。在脚手架立杆底部垫50*300的通长脚手板，在脚手架外侧四周500处做好排水沟，防止积水浸泡地基。脚手架外侧2米范围内严禁挖土。排水沟深400mm，宽300mm，沟壁为240厚实心砖砌沟壁，沟壁内侧用1:3的水泥砂浆粉刷，沟底为100厚C15素混凝土。如下图： 基础及排水沟详图地下室顶板到主体12层顶的架体搭设在地下室顶板上，在脚手架立杆底部垫50*150的通长脚手板。4、搭设参数脚手架搭设采用双排单立杆，立杆距结构外沿0.3m，排距（横距）为1.05m（根据实际情况可以略作调整，但不得大于1.2m），步距为1.5m，中间增加一道大横杆，纵距为1.5m。5、立杆（1）、脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（2）、脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，详见下图。 （3）、脚手架立杆除顶层外，其余各层各步接头必须采用对接扣件连接，立杆上的对接扣件应交错布置，两个相临立杆接头不得设在同步同跨内，两相临立杆接头在高度方向错开的距离不小于500mm，各接头中心与主节点之间的距离不应大于600mm；立杆的搭接长度不小于1m，3个旋转扣件固定，端部扣件边缘距杆端距离不小于100mm；。（4）、脚手架立杆顶端栏杆高出女儿墙上端1m，高出檐口上端1.5m。6、纵向水平杆（1）、纵向水平杆应设置在立杆的内侧，采用直角扣件与立柱扣紧，单根杆长度不小于3跨（4.5m），纵向水平杆步距为1.5m，外侧的每步纵向水平杆中间加一道腰杆。（2）、两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步不同跨两相邻接头在水平方向错开的距离不小于500mm；个接头中心至最近主节点的距离不大于纵距的1/3，详见下图。 （3）、同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。（4）、脚手架外侧自第二步起1/2歩距（0.9m）处必须设置一道纵向水平杆。7、横向水平杆（1）、作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。（2）、横向水平杆两端均应采用直角扣件固定在纵向水平杆上，主节点处必须设横向水平杆，采用直角扣件扣紧在纵向水平杆上，轴线偏移主节点距离不大于150mm；（3）、横向水平杆端头伸出外立杆长度不得小于100mm，并尽量一致以保证外立面宏观效果，内侧距墙面的距离不大于100mm。8、剪刀撑设置要求（1）、脚手架的外侧设置剪刀撑，由脚手架端头开始，每道剪刀撑跨越立杆为6根，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角为45°～60°，自下而上左右连续设置，设置时与其它杆件的交叉点互相用扣件固定。剪刀撑搭接长度不少于1m且用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不少于100mm，应延伸至顶部大横杆以上。 （2）、剪刀撑斜杆的接头采用搭接连接，搭接长度不小于1m，等距离设置3个旋转扣件固定，端部扣件边缘距杆端不小于100mm，详见下图；（3）、剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点距离不大于150mm。9、脚手板木脚手板一般应设置在三根横向水平杆上，并将其两端用铁丝与横向水平杆固定。每块脚手板下至少设置3根横向水平杆；脚手板采用平铺，对接连接时接头处必须是双横向水平杆，间隙200～250mm； 脚手板两端须与横向水平杆绑牢，以防止倾翻。10、连墙件（1）、连墙件的布置宜靠近主节点设置，偏离主节点的距离不应大于300mm。当大于300mm时必须增加斜拉杆。（2）、连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。（3）、连墙件按二步三跨布置，应优先采用菱形布置，也可采用方形布置、矩形布置。拉结点在转角和顶部部位加密。水平方向间距4.5m，垂直方向间距3.0m。采用在预埋钢管位置采用两个直角扣件，第一个作为连墙件与预埋钢管的连接并起抗滑作用，第二个位于连墙件与预埋钢管连接点的靠房间内侧，紧靠第一个扣件，作为抗滑扣件。 11、护拦和挡脚板在歩距1/2（0.9m）部位设置一道护栏杆，挡脚板设置在楼层面，挡脚板高度为200mm，挡脚板采用层板制作，并刷黄黑油漆，漆宽100mm，挡脚板下设置水平安全网，硬防护为两层一设，详见下图。挡脚板的设置12、特殊部位处理（1）、洞口处理1）、脚手架的门洞采用上升斜杆、平行弦杆桁架结构形式，斜杆与地面的倾角应在45-60。2）、斜腹杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm 。斜腹杆采用通长杆，在斜腹杆和门洞桁架中伸出上下弦杆的端头增加一个防滑扣件，该扣件紧靠主节点处的扣件。3）斜腹杆应采用通长杆件，门洞桁架下的两侧立杆为双管立杆，副立杆高度应高于门洞口2步。门洞处搭设详图（2）、挑檐或其他凸出部位的处理脚手架封顶时，为了保证施工的安全，外排立杆高度必须超过房屋檐口的高度。并要设置两道护身栏和一道挡脚板，挂安全立网。脚手架外立杆的高度地下室外架超出地下室顶板1.5米，主体超出9.0m层1.5米，挑檐宽度小于800mm时，内排立杆低于檐口底150-200mm，外排最上一排连墙件上部的自由高度不大于4m。在挑檐或其他凸出部位，严禁采用钢管自挑的方式进行搭设外脚手架，本工程地下室部分无挑檐和凸出部位，主体在3.0m、6.0m、9.0m均有挑板，外挑0.6m，脚手脚手内立杆穿过挑板，并在立杆上套套管，套管上大下小，洞口二次混凝土填补，见下图：13、脚手架的验收标准规定： （1）符合《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011（备案号J84-2001）的规定；（2）、构架结构符合设计要求，个别部位的尺寸变化应在允许的调整范围之内。（3）、节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到＜40～60N.M。（4）、钢管脚手架立杆垂直度应≤100mm。（5）、纵向水平杆的水平偏差应≤1/250，且全架长的水平偏差值不大于50mm。（6）、作业层铺板、安全防护措施等需符合要求。14、脚手架及其地基基础应在下列阶段进行检查与验收：1）、基础完工后及脚手架搭设前；2）、作业层上施加荷载前；3）、每搭设完6～8m高度后；4）、达到设计高度后；5）、遇到六级大风与大雨后；寒冷地区开冻后；6）、停用超过一个月。15、脚手架使用中，应定期检查下列项目1）、杆件的设置和连接，连墙体、支撑、门洞桁架等构造是否符合要求；2）、地基是否积水，底座是否松动，立杆是否悬空；3）、扣件螺栓是否松动；4)、安全防范措施是否符合要求；5）、是否超载。14、拆除工艺流程安全网→挡脚板及脚手板→防护栏杆→剪刀撑→斜撑杆→小横杆→大横杆→立杆。（1）拆除要求1）、拆除准备工作（1）、划出工作区标志，禁止行人进入；（2）、全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；（3）、根据检查结果补充完善施工组织设计中的拆除顺序和措施,经主管部门批准后方可实施；（4）、由项目技术负责人进行安全拆除技术交底，并履行签字手续；（5）、清除脚手架上的杂物及地面障碍物。2）、严格遵守拆除顺序，由上而下，后支的先拆，后支的后拆，一般是先拆栏杆、脚手板、剪力撑，而后拆小横杆、大横杆、立杆等； 3）、统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时应先告知对方，以防坠落；4）、材料工具要用滑轮绳索运送，不得乱扔。拆除中，应派专人看管，不得随意乱从高空往下抛材料。各类构配件严禁抛掷至地面。5）、拆除作业必须由上而下逐层进行，严禁上下同时进行；6）、拆除后架体的稳定性不被破坏，附墙杆被拆除前，应加设临时支撑防止变形，连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步；如高差大于两步，应增设连墙件加固；7）、当脚手架拆至下部最后一根长立杆的高度(约6.5米)时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；8）、当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端应采取加固措施。15、脚手架安全管理措施（1）脚手架搭设人员必须是经过考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。（2）搭设人员必须戴安全帽、系安全带、穿防滑鞋。（3）脚手架的构配件质量与搭设质量应按规定和施工方案要求进行检查验收，合格后方可使用。（3）作业层的施工荷载应符合要求，不得超载。本工程设计荷载为2.5kN/m2。不得将模板支架、缆风绳、泵送砼和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。（4）当有六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨雪后上架作业应有防滑措施，并扫除积雪。（5）脚手架使用中应加强日常维护和安全检查。安全网应按照规定搭设和拆除。（6）脚手架使用期间，严禁拆除下列杆件：1）、主节点处的纵、横向水平杆，纵、横向扫地杆；2）、连墙件3）、不得在脚手架基础及其临近2米处进行挖掘作业,否则应采取加固措施.4）、临街搭设脚手架时,外侧应有防止坠物伤人的防护措施。5）、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。6）、各种电线不得直接在钢管架上缠绕，电线和电动机具必须与脚手架接触时，应当有可靠的绝缘措施，并要通过安全员的检查方可使用。7）、 防火措施：应设置足够数量的灭火器。每层各安放2个干粉灭火器。电焊操作时，必须有专人看守，防止火星点燃易燃物品。不准任何人在脚手架上吸烟，或向脚手架上扔烟头，否则罚款500元一次。8）、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。交底人签名接受交底人签名'
