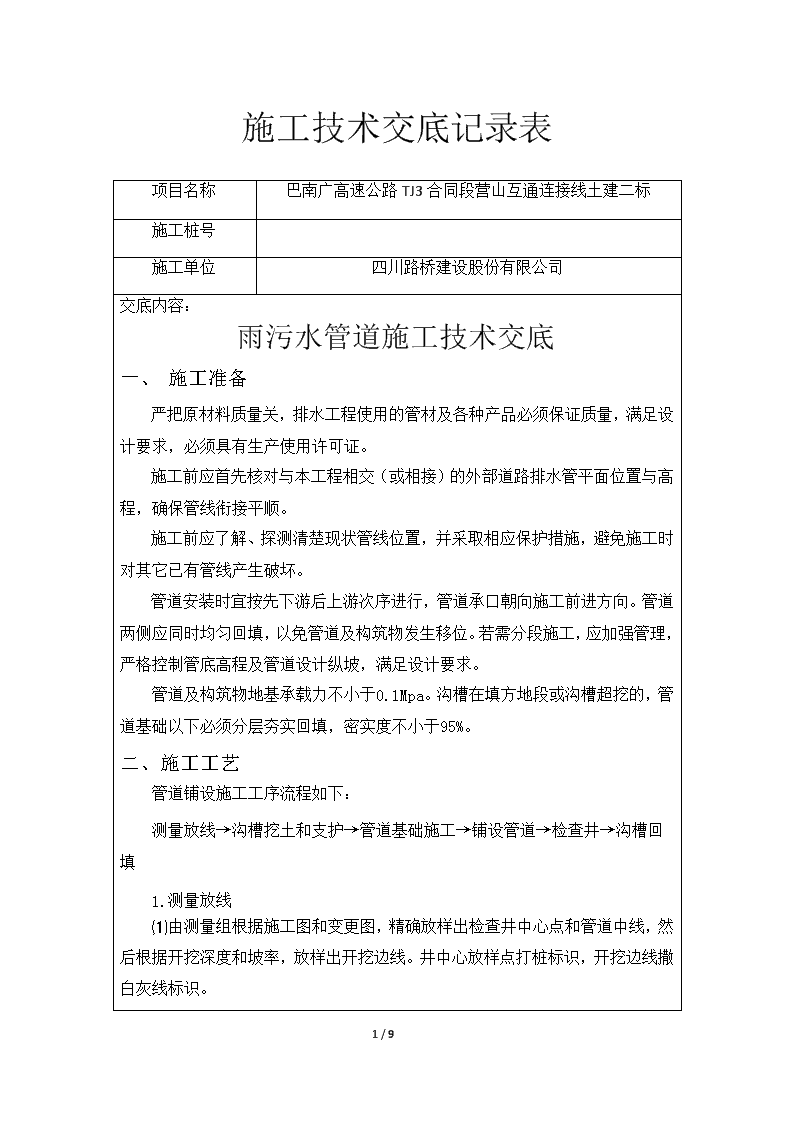

'施工技术交底记录表项目名称巴南广高速公路TJ3合同段营山互通连接线土建二标施工桩号施工单位四川路桥建设股份有限公司交底内容:雨污水管道施工技术交底一、施工准备严把原材料质量关,排水工程使用的管材及各种产品必须保证质量,满足设计要求,必须具有生产使用许可证。施工前应首先核对与本工程相交(或相接)的外部道路排水管平面位置与高程,确保管线衔接平顺。施工前应了解、探测清楚现状管线位置,并采取相应保护措施,避免施工时对其它已有管线产生破坏。管道安装时宜按先下游后上游次序进行,管道承口朝向施工前进方向。管道两侧应同时均匀回填,以免管道及构筑物发生移位。若需分段施工,应加强管理,严格控制管底高程及管道设计纵坡,满足设计要求。管道及构筑物地基承载力不小于0.1Mpa。沟槽在填方地段或沟槽超挖的,管道基础以下必须分层夯实回填,密实度不小于95%。二、施工工艺管道铺设施工工序流程如下: 测量放线→沟槽挖土和支护→管道基础施工→铺设管道→检查井→沟槽回填1.测量放线⑴由测量组根据施工图和变更图,精确放样出检查井中心点和管道中线,然后根据开挖深度和坡率,放样出开挖边线。井中心放样点打桩标识,开挖边线撒白灰线标识。9/9

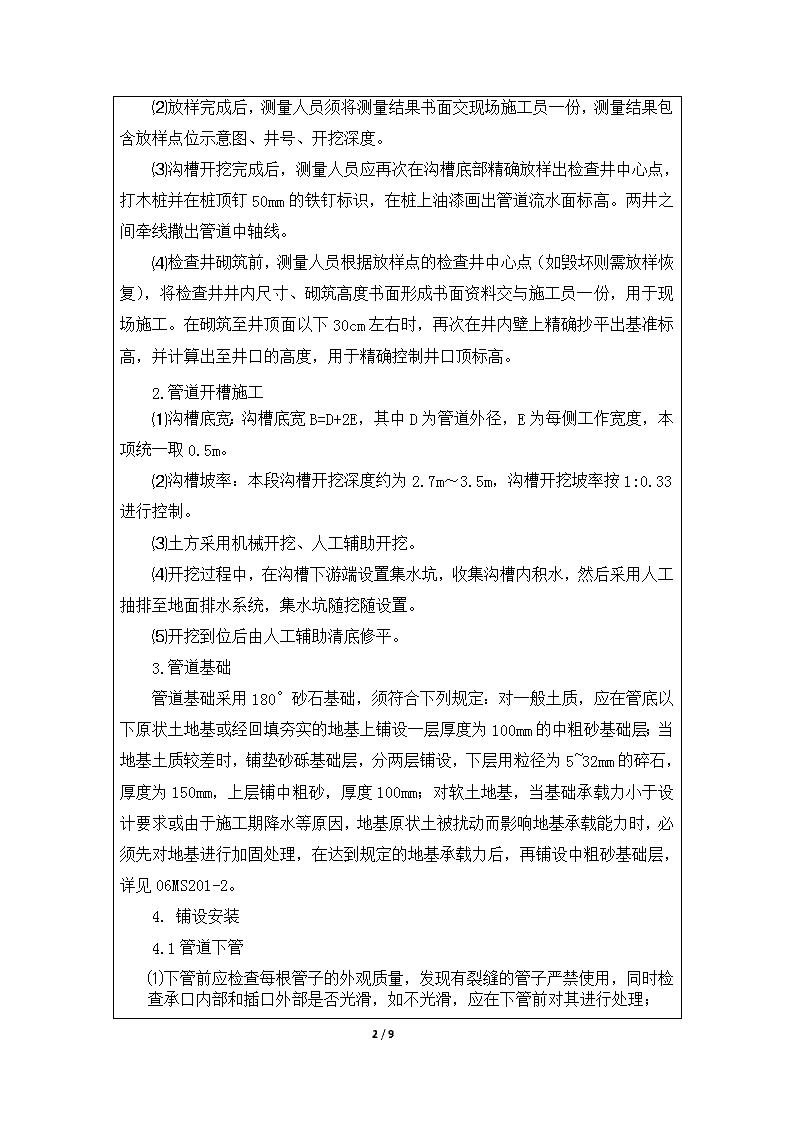

⑵放样完成后,测量人员须将测量结果书面交现场施工员一份,测量结果包含放样点位示意图、井号、开挖深度。⑶沟槽开挖完成后,测量人员应再次在沟槽底部精确放样出检查井中心点,打木桩并在桩顶钉50mm的铁钉标识,在桩上油漆画出管道流水面标高。两井之间牵线撒出管道中轴线。⑷检查井砌筑前,测量人员根据放样点的检查井中心点(如毁坏则需放样恢复),将检查井井内尺寸、砌筑高度书面形成书面资料交与施工员一份,用于现场施工。在砌筑至井顶面以下30cm左右时,再次在井内壁上精确抄平出基准标高,并计算出至井口的高度,用于精确控制井口顶标高。2.管道开槽施工⑴沟槽底宽:沟槽底宽B=D+2E,其中D为管道外径,E为每侧工作宽度,本项统一取0.5m。⑵沟槽坡率:本段沟槽开挖深度约为2.7m~3.5m,沟槽开挖坡率按1:0.33进行控制。⑶土方采用机械开挖、人工辅助开挖。⑷开挖过程中,在沟槽下游端设置集水坑,收集沟槽内积水,然后采用人工抽排至地面排水系统,集水坑随挖随设置。⑸开挖到位后由人工辅助清底修平。3.管道基础管道基础采用180°砂石基础,须符合下列规定:对一般土质,应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm的中粗砂基础层;当地基土质较差时,铺垫砂砾基础层,分两层铺设,下层用粒径为5~32mm的碎石,厚度为150mm,上层铺中粗砂,厚度100mm;对软土地基,当基础承载力小于设计要求或由于施工期降水等原因,地基原状土被扰动而影响地基承载能力时,必须先对地基进行加固处理,在达到规定的地基承载力后,再铺设中粗砂基础层,详见06MS201-2。4.铺设安装4.1管道下管⑴下管前应检查每根管子的外观质量,发现有裂缝的管子严禁使用,同时检查承口内部和插口外部是否光滑,如不光滑,应在下管前对其进行处理;9/9
⑵下管时应注意管子的承口应朝向来水方向,且与铺设的前进方向,即承口在上游,铺设时从下游往上游铺设;⑶下管时采用压绳法,即在管子两端各套一根大绳,下管时,把管子下面的半段大绳用脚踩住,必要时并用铁钎锚固,上半段大绳用手拉住,必要时并用撬棍拨住,两组大绳用力一致,听从指挥,将管子徐徐下入沟槽。根据情况,下管处的槽边可斜拉两根方木。下管前检查下管用的大绳是否坚固,有无断股,糟朽和夹心现象;⑷下管时应注意对管子的保护,特别在管子落入槽底时应放慢速度,防止管子接触槽底硬物时磕坏;⑸如使用机械下管时,应设专人指挥起重设备,套绳时应考虑使两绳受力均匀,防止起吊时滑脱;⑹起重设备离槽边应槽边至少保持两米4.2.管道接口采用砂石基础的承插式钢筋砼管道采用橡胶圈接口,所采用接口橡胶圈的性能指标应符合相关规定,并与管材配套供应,参见06MS201-1/23。4.3管道安管⑴管道必须垫稳,管底坡度不得倒流水,缝宽均匀;⑵管道内不得有泥土、砖石、砂浆、木块等杂物;⑶将管子从模板移至混凝土面,轻轻揉动,将管子揉至设计高程(一般掌握高1~2mm,以备稳下一节时又稍有下沉),同时注意保持对口和中心线位置的准确。如果下沉过多,超过质量要求时,应将管子撬起,补填混凝土或砂浆,重新揉至设计高程。⑷管子安好后一定要用干净石子或碎石将管卡牢,并及时灌筑下步混凝土。5、检查井⑴现场施工按顺序开挖、支护、基础施工后,应先安装装配式预制砼检查井,再安装管道。⑵预制装配式钢筋混凝土检查井底板下铺100㎜厚C10混凝土垫层,底板为220㎜厚钢筋混凝土底板。安装前应进行测量放线。⑶预制装配式钢筋混凝土检查井构件的安装要求:①吊装构件时要求施工现场有足够的吊装作业空间。②安装时各构件接头处要清理干净,保证井体安装平顺。③橡胶条的安装必须平整,圆顺,严密。④构件运输及吊装的混凝土强度应符合设计规定,当设计无规定,不应低于9/9
设计强度的80%。⑤构件安装允许偏差应符合表1的规定:表1构件安装允许偏差(注:表中H为井身高度,D为管径)项目允许偏差(㎜)轴线位置5垂直度H≤5m5H﹥5m8井盖与路面高程差非路面±20路面±5井底高程D≤1000±10D﹥1000±15⑷预制装配式钢筋混凝土检查井与管道接口接触处具体做法详见:图集⑸填土时,在井室或井筒周围同时回填透水性材料,回填土密实度根据路面要求而定,但不应低于设计要求。⑹预制装配式钢筋混凝土检查井通过井室模数的调节,安装至与道路高程相差大约20㎝后,应及时浇筑混凝土井环并安装井圈,盖好井盖。在井盖盖好之前的施工阶段,对基坑和井口均应按规定采取安全防护措施。⑺井环浇注应按照要求振捣施工,保证结构坚固,防渗良好。井环施工凝结硬化期间应加强养护。检查井及井室允许偏差见表2。表2项目允许偏差(mm)井身尺寸长、宽±20直径±20井盖与路面高程差非路面20路面5井底高程D<1000±10D>1000±15注:表中D为管内径(mm)9/9
6.雨水口雨水口采用预制砼装配式雨水口,参见06MS201-8/36。雨水口采用偏沟式双篦雨水口,雨水箅子采用铸铁水箅盖,产品必须满足国家建材行业标准,车行道采用Ⅰ级。本次设计采用偏沟式双篦雨水口,局部地方做适当调整,道路交叉口局部低洼处应增设雨水口。雨水口连接管采用d300管径,i≥0.01,道路红线宽度B<25m时井深H=1.0m;道路红线宽度B≥25m时井深H=1.2m。7.预留支管(井)雨水预留支管管径为d500,污水预留支管管径为d300,i=0.003。预留支管检查井位于道路红线外1.0m处,道路有绿化带时预留支管检查井位于绿化带内侧1.0m处,雨水预留检查井加深0.5m用于沉砂。所有雨污水预留检查井均要求管线预留至检查井外1.0m,避免后续接管时破坏检查井。当道路红线外现状地面标高低于道路设计标高1.5m以上时可暂不设置支管检查井,仅将支管伸出路肩墙0.5m,用页岩实心砖将管口封死;道路红线外现状地面标高高于道路设计标高1.0m以上时则将支管埋至路堑墙脚,支管检查井视地块开发清况适时砌筑。8.封闭性检验沟槽铺设不超过5个连续井段后要及时通知实验监理及实验员做封闭性实验,对于无法分段的管道,应由工程有关部门根据具体情况确定。 无压力管段闭水试验时,试验管段应符合以下规定: 1)、管道及检查井外观质量已验收合格; 2)、管道未回填土且沟槽内无积水; 3)、全部预留孔应封堵,不得渗水; 4)、管道两端堵板承载力经核算应大于水压力的合力;除预留进出水管外,应封堵坚固,不得渗水。 5)、顶管施工,其注浆孔封堵且管口按设计要求处理完毕,地下水位于管底以下。9.回填管道基础应落在有一定承载能力(fak≥100Kpa)的原状土层上,如开挖沟槽至设计标高为淤泥、耕植土等不良状况,必须清理至原土后,回填砂卵石至设计标高后再做管道基础。其宽度为沟槽底宽度。9/9
高回填土段,分层夯实回填至管顶1.5米以上,夯实再开挖,最后施工管道基础,有条件的地方最好先沉降一段时间后再实施管道施工。为防止检查井周边地面不均匀沉降,在检查井及雨水口周边宽0.8m范围内采用水泥稳定碎石回填至路面层。沟槽回填按06MS201-1/7和《给水排水管道工程施工及验收规范》(GB50268-2008)中第4.5节的要求及相关规定执行。沟槽覆土应在管道隐蔽工程验收合格后进行。覆土前必须将槽底杂物如砖块等清理干净。在密闭性试验前,除接头部位可外露外,管道两侧管顶以上(不宜小于0.5m)须回填,密闭性试验合格后,应及时回填其余部分。回填过程中,槽内应无积水,不得带水回填。如果雨季施工排水困难时,应采取随下管连接随回填的措施,为防止漂管,应先回填到管顶(至少0.5m),并夯实。沟槽回填,应先从管道、检查井等构筑物两侧同时对称回填,确保管道与构筑物不产生偏移。从管底基础至管顶以上0.5m范围内,必须采用人工回填,严禁用机械推土回填。管顶0.5m以上采用机械回填时应从管轴线两侧同时均匀进行,并夯实、碾压。三、质量标准1.沟槽开挖及基底处理⑴原状地基土不得扰动,受水浸泡;⑵基底垫层的厚度、压实度满足设计要求;⑶其他项目施工允许偏差应符合表3要求。表3沟槽开挖施工允许偏差序号检查项目允许偏差(mm)检查数量检查方法范围点数1槽底高程土方±20两井之间3水准仪石方+20,-2009/9
2槽底中线每侧宽度不小于规定两井之间6卷尺3沟槽边坡不小于规定两井之间6坡度尺2.沟槽回填⑴回填材料符合设计要求;⑵沟槽不得带水回填,回填回填料密实;⑶回填后管道的变形率不得超过3%,管壁不得出现纵向隆起、环向扁平和其他变形;⑷回填各区域压实度须满足图2.1要求。3.管道铺设⑴管道与井室之间无渗漏水;⑵管道内、外防腐层完整,无破损现象;⑶管道铺设的允许偏差见4要求。表4管道铺设的允许偏差(mm)序号检查项目允许偏差(mm)检查数量检查方法范围点数1水平轴线30每节管道1全站仪2管底高程±15水准仪4.检查井⑴结构混凝土强度、砌筑水泥砂浆强度符合设计要求;⑵砌筑结构应灰浆饱满、灰缝平直,不得有通缝、瞎缝,预制装配式结构应座浆饱满密实,无裂缝,井室无渗现象;⑶检查井流水槽应平顺、圆滑、光洁;⑷井室内踏步位置正确、牢固;⑸井盖、井座规格符合设计要求;⑹井室的允许偏差应满足表5要求。表5检查井井室施工允许偏差序号检查项目允许偏差(mm)检查数量检查方法范围点数9/9
1平面轴线位置15每座2卷尺、全站仪2结构断面尺寸+10,02卷尺3井室尺寸(长宽)±202卷尺4井口高程与道路规定一致1水准仪5井底高程±102水准仪6踏步安装(间距、外露长度)±101卷尺7流槽宽度±102卷尺5.预制钢筋混凝土检查井验收5.1.预制钢筋混凝土井体构件应对所用模板、钢筋、混凝土进行检验;对制作成型的单块预制构件进行抗渗测试和拼装检验。5.2.井身结构验收应符合下列规定:⑴预制钢筋混凝土井体结构抗压强度,抗渗压力应符合设计规定;⑵结构表面应无渗漏裂缝,无缺棱、掉角,构件接缝严密;⑶井身闭水试验必须满足《给水排水满足工程施工及验收规范》GB50268相关要求。5.3.工程竣工验收提供下列资料:⑴原材料等成品、半成品质量合格证;⑵各种试验报告和质量评定记录;⑶隐蔽工程验收记录;⑷工程测量定点;⑸轴线高程、平面偏移值;⑹渗漏水量检测值;⑺图纸会审记录、变更设计成洽商记录;⑻沉降观测记录;⑼开竣工报告;⑽竣工验收。9/9
四、安全注意事项⑴施工区域采用警戒线围栏封闭,严禁非作业人员进入;⑵已开挖地每个工作面,树立“注意安全”、“当心坠落”等安全标志牌和夜间红灯警示;⑶沟槽开挖时按需设置人行上下梯道;⑷沟槽边缘3.0m内不得堆载;⑸管道吊装时吊臂下方严禁站人;⑹检查井砌块抬运中,应确保作业通道安全、畅通;⑺当天未施工完的井室,休息期间应采用围挡封闭。交底人(签字)接受交底人(签字)记录:时间:9/9'
