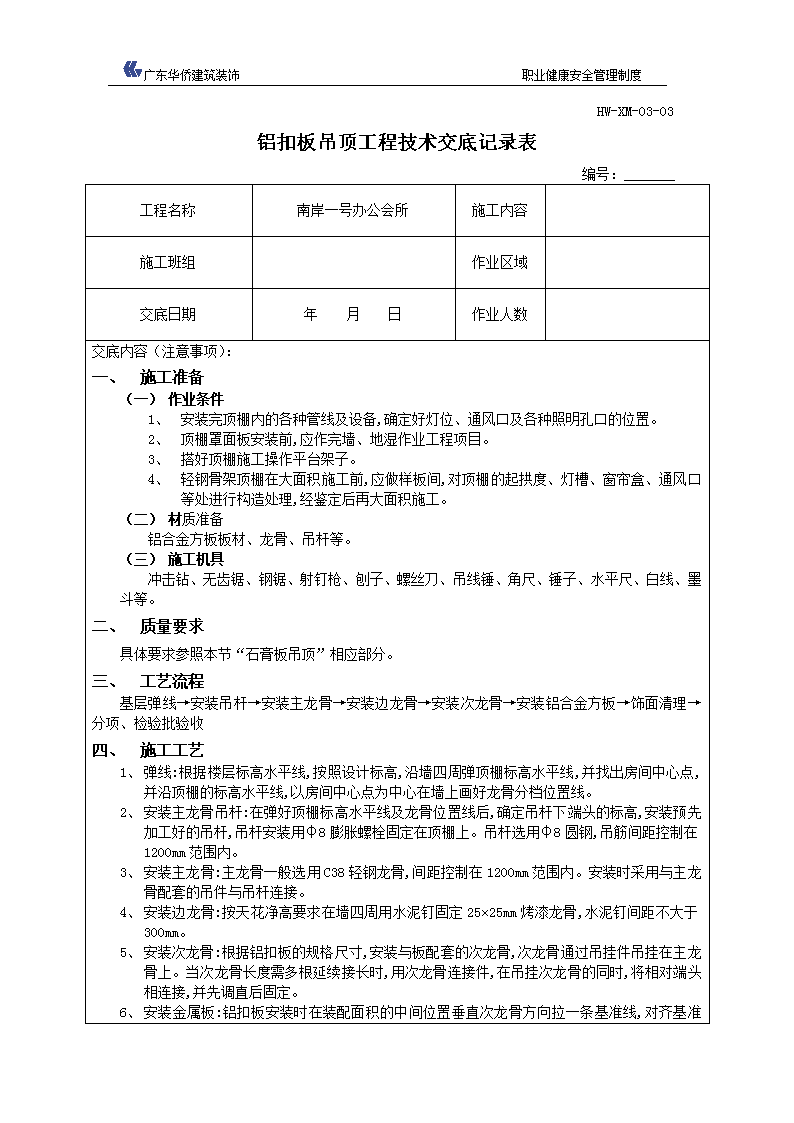

'广东华侨建筑装饰 职业健康安全管理制度HW-XM-03-03铝扣板吊顶工程技术交底记录表编号:工程名称南岸一号办公会所施工内容施工班组作业区域交底日期年月日作业人数交底内容(注意事项):一、施工准备(一)作业条件1、安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种照明孔口的位置。2、顶棚罩面板安装前,应作完墙、地湿作业工程项目。3、搭好顶棚施工操作平台架子。4、轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。(二)材质准备铝合金方板板材、龙骨、吊杆等。(三)施工机具冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。二、质量要求具体要求参照本节“石膏板吊顶”相应部分。三、工艺流程基层弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装铝合金方板→饰面清理→分项、检验批验收四、施工工艺1、弹线:根据楼层标高水平线,按照设计标高,沿墙四周弹顶棚标高水平线,并找出房间中心点,并沿顶棚的标高水平线,以房间中心点为中心在墙上画好龙骨分档位置线。2、安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装预先加工好的吊杆,吊杆安装用φ8膨胀螺栓固定在顶棚上。吊杆选用φ8圆钢,吊筋间距控制在1200mm范围内。3、安装主龙骨:主龙骨一般选用C38轻钢龙骨,间距控制在1200mm范围内。安装时采用与主龙骨配套的吊件与吊杆连接。4、安装边龙骨:按天花净高要求在墙四周用水泥钉固定25×25mm烤漆龙骨,水泥钉间距不大于300mm。5、安装次龙骨:根据铝扣板的规格尺寸,安装与板配套的次龙骨,次龙骨通过吊挂件吊挂在主龙骨上。当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时,将相对端头相连接,并先调直后固定。6、

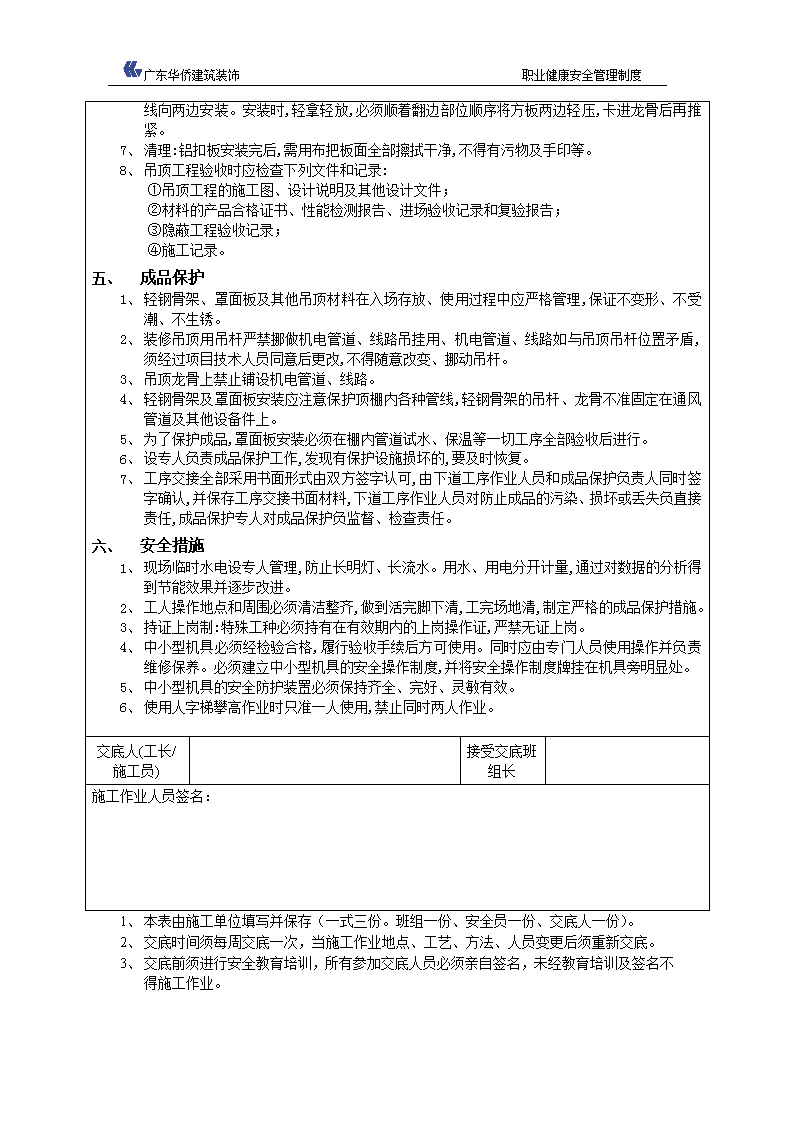

广东华侨建筑装饰 职业健康安全管理制度安装金属板:铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线,对齐基准线向两边安装。安装时,轻拿轻放,必须顺着翻边部位顺序将方板两边轻压,卡进龙骨后再推紧。1、清理:铝扣板安装完后,需用布把板面全部擦拭干净,不得有污物及手印等。2、吊顶工程验收时应检查下列文件和记录:①吊顶工程的施工图、设计说明及其他设计文件;②材料的产品合格证书、性能检测报告、进场验收记录和复验报告;③隐蔽工程验收记录;④施工记录。二、成品保护1、轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中应严格管理,保证不变形、不受潮、不生锈。2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用、机电管道、线路如与吊顶吊杆位置矛盾,须经过项目技术人员同意后更改,不得随意改变、挪动吊杆。3、吊顶龙骨上禁止铺设机电管道、线路。4、轻钢骨架及罩面板安装应注意保护顶棚内各种管线,轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。5、为了保护成品,罩面板安装必须在棚内管道试水、保温等一切工序全部验收后进行。6、设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。7、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。三、安全措施1、现场临时水电设专人管理,防止长明灯、长流水。用水、用电分开计量,通过对数据的分析得到节能效果并逐步改进。2、工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严格的成品保护措施。3、持证上岗制:特殊工种必须持有在有效期内的上岗操作证,严禁无证上岗。4、中小型机具必须经检验合格,履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度,并将安全操作制度牌挂在机具旁明显处。5、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。6、使用人字梯攀高作业时只准一人使用,禁止同时两人作业。交底人(工长/施工员)接受交底班组长施工作业人员签名:1、本表由施工单位填写并保存(一式三份。班组一份、安全员一份、交底人一份)。2、交底时间须每周交底一次,当施工作业地点、工艺、方法、人员变更后须重新交底。3、交底前须进行安全教育培训,所有参加交底人员必须亲自签名,未经教育培训及签名不得施工作业。'
