施工技术交底记录表.(抗滑桩)

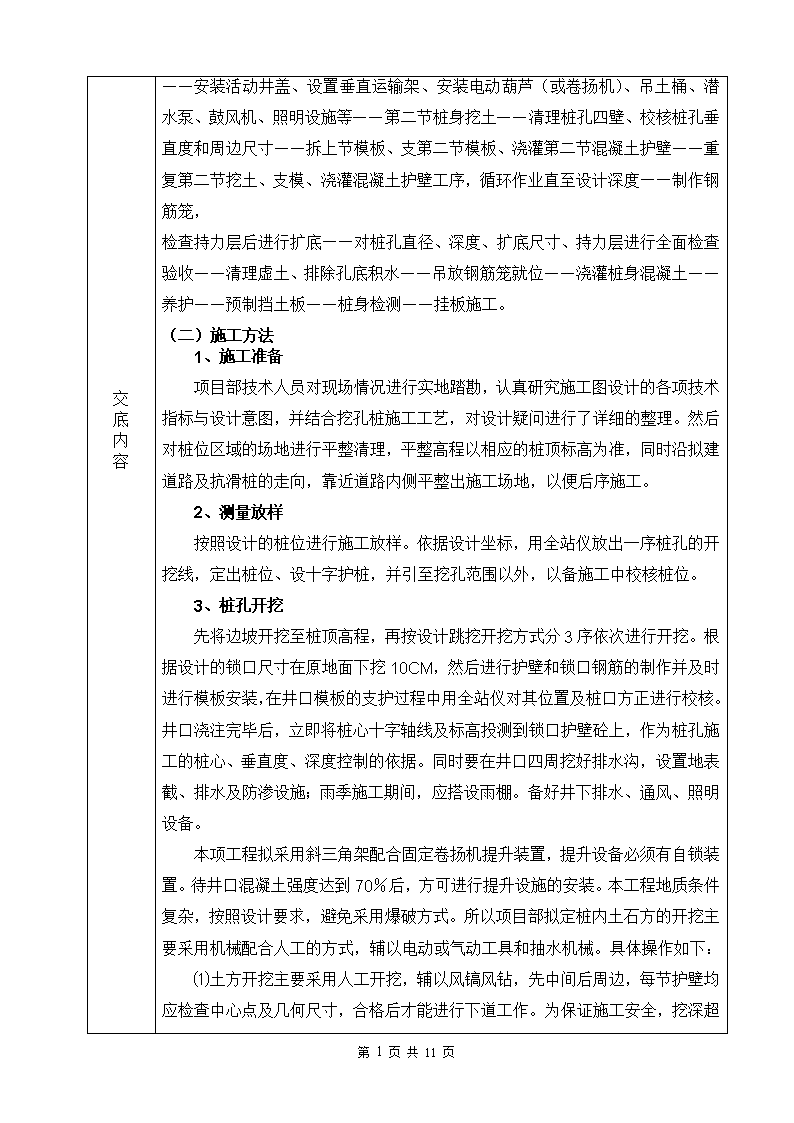

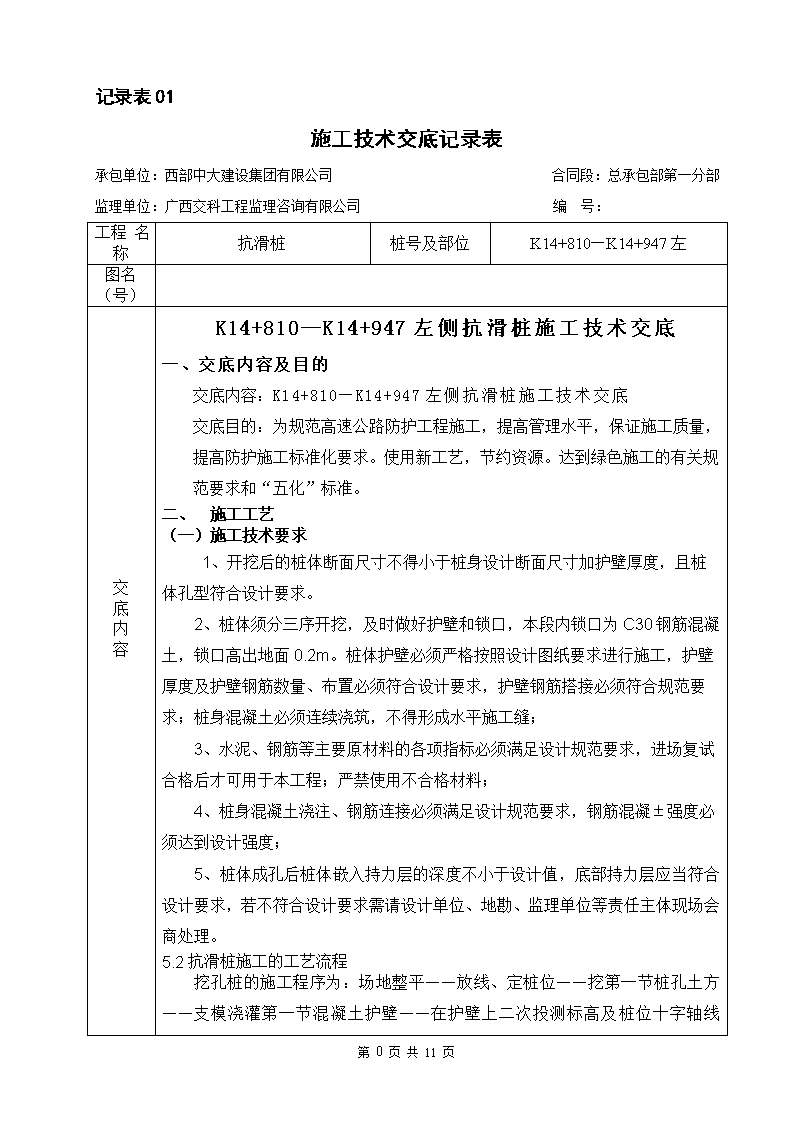

'记录表01施工技术交底记录表承包单位：西部中大建设集团有限公司合同段：总承包部第一分部监理单位：广西交科工程监理咨询有限公司编号：工程名称抗滑桩桩号及部位K14+810—K14+947左图名（号）交底内容K14+810—K14+947左侧抗滑桩施工技术交底一、交底内容及目的交底内容：K14+810—K14+947左侧抗滑桩施工技术交底交底目的：为规范高速公路防护工程施工，提高管理水平，保证施工质量，提高防护施工标准化要求。使用新工艺，节约资源。达到绿色施工的有关规范要求和“五化”标准。二、施工工艺（一）施工技术要求1、开挖后的桩体断面尺寸不得小于桩身设计断面尺寸加护壁厚度，且桩体孔型符合设计要求。2、桩体须分三序开挖，及时做好护壁和锁口，本段内锁口为C30钢筋混凝土，锁口高出地面0.2m。桩体护壁必须严格按照设计图纸要求进行施工，护壁厚度及护壁钢筋数量、布置必须符合设计要求，护壁钢筋搭接必须符合规范要求；桩身混凝土必须连续浇筑，不得形成水平施工缝；3、水泥、钢筋等主要原材料的各项指标必须满足设计规范要求，进场复试合格后才可用于本工程；严禁使用不合格材料；4、桩身混凝土浇注、钢筋连接必须满足设计规范要求，钢筋混凝±强度必须达到设计强度；5、桩体成孔后桩体嵌入持力层的深度不小于设计值，底部持力层应当符合设计要求，若不符合设计要求需请设计单位、地勘、监理单位等责任主体现场会商处理。5.2抗滑桩施工的工艺流程挖孔桩的施工程序为：场地整平——放线、定桩位——挖第一节桩孔土方——支模浇灌第一节混凝土护壁——在护壁上二次投测标高及桩位十字轴线第10页共11页 交底内容——安装活动井盖、设置垂直运输架、安装电动葫芦（或卷扬机）、吊土桶、潜水泵、鼓风机、照明设施等——第二节桩身挖土——清理桩孔四壁、校核桩孔垂直度和周边尺寸——拆上节模板、支第二节模板、浇灌第二节混凝土护壁——重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度——制作钢筋笼，检查持力层后进行扩底——对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收——清理虚土、排除孔底积水——吊放钢筋笼就位——浇灌桩身混凝土——养护——预制挡土板——桩身检测——挂板施工。（二）施工方法1、施工准备项目部技术人员对现场情况进行实地踏勘，认真研究施工图设计的各项技术指标与设计意图，并结合挖孔桩施工工艺，对设计疑问进行了详细的整理。然后对桩位区域的场地进行平整清理，平整高程以相应的桩顶标高为准，同时沿拟建道路及抗滑桩的走向，靠近道路内侧平整出施工场地，以便后序施工。2、测量放样按照设计的桩位进行施工放样。依据设计坐标，用全站仪放出一序桩孔的开挖线，定出桩位、设十字护桩，并引至挖孔范围以外，以备施工中校核桩位。3、桩孔开挖先将边坡开挖至桩顶高程，再按设计跳挖开挖方式分3序依次进行开挖。根据设计的锁口尺寸在原地面下挖10CM，然后进行护壁和锁口钢筋的制作并及时进行模板安装，在井口模板的支护过程中用全站仪对其位置及桩口方正进行校核。井口浇注完毕后，立即将桩心十字轴线及标高投测到锁口护壁砼上，作为桩孔施工的桩心、垂直度、深度控制的依据。同时要在井口四周挖好排水沟，设置地表截、排水及防渗设施；雨季施工期间，应搭设雨棚。备好井下排水、通风、照明设备。本项工程拟采用斜三角架配合固定卷扬机提升装置，提升设备必须有自锁装置。待井口混凝土强度达到70％后，方可进行提升设施的安装。本工程地质条件复杂，按照设计要求，避免采用爆破方式。所以项目部拟定桩内土石方的开挖主要采用机械配合人工的方式，辅以电动或气动工具和抽水机械。具体操作如下：⑴第10页共11页 交底内容土方开挖主要采用人工开挖，辅以风镐风钻，先中间后周边，每节护壁均应检查中心点及几何尺寸，合格后才能进行下道工作。为保证施工安全，挖深超过6m后，要用鼓风机连续向孔内送内，风管口要求距孔底1m左右，孔内照明采用低压电源（36V、100W）的防爆灯，灯炮离孔底2.0m，并且是防水带罩的安全灯具。桩口周围设围护栏。每天操作工人下井前必须检测井底是否有有害气体，符合要求方准作业。操作时上下人员2小时轮换作业，桩孔上人员密切注视观察桩孔下人员的情况，使用对讲机通讯，互相响应，切实预防安全事故的发生。局部遇较大孤石时，采用周边钻心法，逐层剔除。（2）土方运输:在孔口安装吊架,尽可能使用电动提升机，电动提升机必须配有自锁装置，用吊桶人工提升到孔外指定地点堆放。在不具备使用电动提升机的时候，当使用绞架作为提渣设备时，应做好绞架的质量把关，控制好绞架安装质量。孔口四周必须设置护栏，护栏高度宜为1.20m。挖孔桩挖土方式见下示意图：第10页共11页 交底内容（3）当挖至基底设计标高时，及时通知设计单位、监理工程师对孔底土性进行鉴定，符合设计要求后及时封孔。4、钢筋砼护壁①挖孔过程中每次护壁施工前必须检查桩身净空尺寸和平面位置、垂直度，保证桩身的质量；下一节开挖应在上一节护壁砼终凝并有一定强度后再进行，并且要先挖桩芯部位，后挖四周护壁部位。②为了施工安全，挖孔护壁采用C20钢筋砼结构，每掘进1.0米（若遇软弱层易塌方部位可根据模板规格减短进尺），及时进行护壁处理；施工护壁的程序是：首先按照设计要求安设护壁钢筋，经检查验收后安装护壁模板，然后根据桩孔中心点校正模板，保证护壁厚度、桩孔尺寸和垂直度，然后浇注护壁砼，上下护壁间应搭接50mm，且用25的钢筋或小型振动棒进行振捣以保证护壁砼的密实度，浇筑护壁砼要四周同时均匀浇注，以防护壁模板位移。当砼达到一定强度(一般为24小时)后拆模，拆模后进行校正，对不合格部分进行修正，直至合格。依次循环类推进行挖孔施工；护壁混凝土的灌注，上下节必须连成整体，保证孔壁的稳固程度。钢筋混凝土护壁应当连续设置，护壁钢筋应当连续，下送混凝土时做到对称和四周均匀捣固，防止模板偏移。施工中，随时检查护壁受力情况，如发生护壁开裂、错位、孔下作业人员立即撤离，待加固处理后方可继续开工。抗滑桩井孔护壁图：第10页共11页 交底内容5、抗滑桩路面以上部分的处理抗滑桩成型后，因路面（道路）施工需求，路面以上部分桩体间土石方需要挖除，成孔时完成的砼护壁也要凿除，如图。第10页共11页 交底内容根据设计要求，抗滑桩施工中不得采用爆破，并且按照工序进行成孔，防止地基挠动出现滑移、坍塌。为保证抗滑柱成孔时周围土体不出现坍塌，除按设计要求设置钢筋砼护壁外，还应在成孔前保留一定的土石方，使成孔后桩周围土体仍具有稳定性，确保护壁成型。在抗滑桩达到规定龄后，可采用挖机挖除桩体外道路内土石方，随挖随运出场，桩间土石方则采用人工挖除，遇孤石可利用风镐凿除，不得采用挖机直接开挖。路面以上抗滑桩外露部位尚需剔凿护壁，一是为了完成桩间挡土墙施工，确保墙与桩的结构连接；二是为了装饰桩外表，起到美观的作用，剔凿护壁采用人工辅以风镐，墙桩连接处必须剔凿干净，保证砼咬合。其它部位同桩间挡土墙外露面做抹灰处理。钢筋砼护壁剔凿需要按要求搭设脚手架及临边防护，保证施工安全。6、场平土石方超挖部分抗滑桩开挖处理由于地质情况变化（实际地质条件与勘察资料不符，或地层突变）及施工中避免不了等因素极有可能导致场平施工中土石方开挖超出设计用地范围，如图。超挖后，原设计在线内的抗滑桩部分桩体裸露（悬）在超挖线外，影响锁口护壁、冠梁施工及成孔，如图。第10页共11页 交底内容靠土一侧可成孔支设护壁内模，裸露一侧则无法浇筑护壁，需等到桩钢筋安装完毕后安装模板再浇筑桩芯砼。由于桩径大，高差也大，模板安装牢固稳定要求高，投入的辅助材料（如拉杆、套管等）也将增多，安全防护也会加大。此外，若超挖后土体表面斜度大，还应人工整平或降低斜率，使成孔易于操作。7、桩体钢筋笼的制作安装由于抗滑桩施工的作业条件有限，钢筋自重太重，钢筋数量较多，以及工期和对工人施工安全和健康考虑，对本工程钢筋加工设计桩长大12m以上的采用锥螺纹套管连接工艺、井下安装的方式比较理想。①工艺流程切割下料——加工螺纹——安装塑料保护帽——做标识——分类堆放——钢筋吊装入井——井下安装钢筋笼。②切削下料对端部不直的钢筋要预先调直或用无齿锯切割，端面切口应与轴线垂直，不得有挠曲现象。对已经下料的钢筋要妥善放置，防止损坏端部。③加工螺纹加工的钢筋直螺纹丝头的牙形、螺距等必须与连接套的牙形、螺距一致，且经配套的量规检测合格。合格后再由专职质检员随机抽样检验，发现有不合格的丝头时，应全部逐个检验，并切除所有不合格丝头，重新加工螺纹。验收合格后的丝头必须一端戴上保护帽，另一端拧紧连接套。④钢筋连接第10页共11页 交底内容将已拧套筒的上层钢筋拧到被连接的钢筋上，而后转动连接钢筋或反拧套筒到预定位置，最后用扭力扳手按规定的扭矩值把接头拧紧，锁定连接套筒。对于不能转动的钢筋，可将锁定螺母和连接套筒预先拧入加长的螺纹内，再反拧入另一根钢筋端头螺纹上，最后用锁定螺母锁定连接套筒。⑤钢筋吊装与安装由于本工程的桩径截面大，钢筋配置多，重量较大，按照常规的井外制作吊装入井的方式将无法施工。由于桩体孔径较大，成型的钢筋笼不便于稳固和吊装，所以采用井上加工、井内安装的形式进行施工。另外考虑到钢筋笼的自重过大，钢筋笼接触桩底岩面的面积又小，为了保证纲筋笼的位置稳定和避免钢筋笼的纵筋插入孔底基岩内，在井内安装钢筋笼时每隔2米的高度在护壁砼上预埋一定数量的钢筋插筋，与钢筋笼进行连接固定，从而保证钢筋笼在井内的稳定性并起到一定的卸载作用。8、成孔检测成孔后，下钢筋笼之前对孔形、孔径、孔深、孔位中心及孔底进行检查，成孔质量标准为【标准依据《公路工程质量检验评定标准》（JTGF80/1-2004）的有关规定】：表一项目允许偏差孔的中心位置（mm）群桩：100；单排桩：50孔径（mm）不小于设计桩径倾斜度挖孔：小于0.5%且不大于20cm孔深比设计深度超深不小于50mm钢筋骨架底面高程（mm）±50（1）、孔径、孔形、孔位中心的检查为避免成孔有缩径或孔斜现象出现，开挖过程中要经常检查孔桩开挖情况，及时针对不满足设计要求的部位进行处理，测量复核采用孔桩中心位置吊线坠，周边用卷尺量距的方法。（2）、孔深的检查采用钢尺量距的方法量取护壁顶面高程控制点位置至孔内基底平面的高差，用该差值与护壁顶面水第10页共11页 交底内容采用孔位中心位置吊线落点位至基准点高程与设计孔底高程的差值做比较，应符合表一的规定。（3）、倾斜度的检查底平面位置，量取成孔侧壁与中心点位的距离，取小于R（等于设计桩径/2）的最小值a计算倾斜度，公式如下：倾斜度=（R-a）/h×100%，倾斜度符合表一中规定。R—设计桩半径；a—实测桩半径；h—量测高度。9、桩芯砼灌注当钢筋检查验收隐蔽后，立即进行桩芯砼浇注。（1）、准备：砼桩芯浇注前准备工作十分重要，对桩芯砼质量关系很大，此工作必须认真。准备工作内容如下：砼配合比确定，设计要求桩芯砼为C30，坍落度6～8cm，为了确保渗水大时也能浇筑，在设计配合比时，应同时设计二种配合比，即常规砼配合比和水下砼配合比。提前4小时做好作业桩护壁渗水堵截工作。检查电气、机械、工具等，搭设溜槽及串筒。（2）、砼运输：本工程采用自拌砼浇注桩芯，通过汽车泵送砼至现场。（3）、砼下料：串筒下料，砼还未下料前，应对孔底水再次处理，方法将积水装入吊桶，并在不关闭电源情况下，将潜水泵提出到井面，每桩内准备好一包干水泥迅速撒在孔底扫匀，此时等候在井面砼立即快速下料，要求砼下料集中快速，串筒离砼面不大于2m。（4）、砼振捣：桩内砼应使用插入式振动器分层振捣，除孔底800mm为第一振捣层外，其它均以500mm为一振捣高度层，边灌注边分层振捣密实，直至桩顶，以保证砼的密实度。振捣手必须选派经验丰富工人担任，当砼桩浇至设计桩顶标高时，应根据浮浆厚度确定砼浇注后标高。当砼表面无浮浆时，砼灌注最终标高为设计桩顶标高加100即可，当砼表面有浮浆时，应扣除浮浆厚度，桩顶砼在初凝前抹压平整，表面如有浮浆层要凿除以保证与上部承台连接良好。（5）灌注桩身砼的注意事项：①灌注砼不得在孔口抛铲或倒车卸入②灌注过程中，砼表面不得有超过50mm厚的积水，否则，必须排除积水后才能继续灌注砼。第10页共11页 交底内容③灌注桩身砼时要留置试块，每根桩一组。如果桩井内有积水应将积水排除干净。在浇注前砼输送、料斗、导管、振捣器必须安装到位并检查砼输送管路是否松动漏水等，发现后及时解决，以保证混凝土的浇注质量。对配料机的配料计量要认真标定，以免出现误差。混凝土必须严格按实验室给定的施工配合比配料，搅拌时间不得低于2分钟，混凝土通过泵送系统到达孔口必须通过漏斗，串筒或导管进入浇注作业面，由井下操作人员用插入式振动棒将砼分层振捣密实，每层高度不超过50cm，插入形式为垂直式间距50cm，快插慢拔。若桩截面过大，还应考虑用两台振动棒对砼进行振捣。每根桩要求一次性连续浇注完毕。整桩浇注完毕后，在桩顶铺草袋洒水养护。砼开始灌注接近钢筋骨架底部时，要控制灌注速度，以减少砼对钢筋骨架的冲击，避免钢筋笼上浮。砼灌注高度应超出桩顶标高10CM,在浇筑冠梁时剔除浮浆。桩身混凝土强度达到设计要求的75％，方可开挖相邻桩序，严禁超前开挖土石方后施工桩。10、桩间挡板施工⑴桩完成后，人工破除桩与挡板相连部位C20护壁砼。 ⑵1.5m为一个单元格从下到上采取逐单元进行挡板土体开挖和挡板施工。 ⑶挡板钢筋与桩预留钢筋直径大于等于16mm以上钢筋采用机械连接，上下挡板之间的竖向钢筋＜16mm采用绑扎连接；当箍筋为二级时，如钢筋定尺长度不够时按规范要求采用搭接。 ⑷为保证砼表观质量,挡板前模板采用18mm厚覆膜板制作，用50×100木方＋φ48钢管支撑。 ⑸严格按照设计要求，设臵盲管和泄水管。 ⑹砼养护必须及时，且养护时间不得小于7天。三、施工注意事项（1）、每根桩在挖孔之前必须复测桩的位置是否准确，实测桩中心与设计桩位偏差不得大于5cm，如超出允许范围，要重新做精确定位。（2）第10页共11页 交底内容、挖孔过程中，每次护壁施工前必须检查桩身净空尺寸和平面位置、垂直度，保证桩身的质量。（1）、挖孔至设计标高后，需要进行桩孔检验的项目主要为：抗滑桩的断面尺寸、桩孔孔型、桩孔孔底持力层必须符合设计要求。桩孔中心位置、断面尺寸、孔底高程、桩孔垂直度必须符合规范要求。孔底不得积水，并进行孔底处理，做到平整，无松渣等软弱层。（2）、开挖过程中，安排专人进行地质素描和岩性编录，并保留好每米挖出的土样，随时取样与地质勘探资料对比，若发现与地质勘探不符，及时与设计单位及地勘单位等责任主体现场会商处理，以确保桩的质量。开挖过程中每天按实际情况填写原始资料记录表，准确记录地质资料。（3）、井壁塌方处理：在施工过程中，因土层较弱、松散、地下水作用等引起井壁坍塌，应在塌空处填充块石，护壁适当加筋，砼未达到设计强度的80﹪前不宜拆除摸板顶撑。当塌方严重，土质过于松散和地下水作用继续坍塌时，必须加强观察，清除危石及悬土，在塌方处搭制托梁暗柱，并用木锲、长钉加固钉牢，里面用块石或废木填充，以阻止土石继续坍塌。并立即支护，适当加密塌方处钢筋，浇筑砼未达到设计强度的80﹪前不能拆除模板及顶橕。（4）、孔内排水：挖孔过程中如果孔内渗水，要将渗水及时排出，并且引流远离桩孔。孔内渗水量不大时，可用人工提升；水量较大时用水泵抽水，潜水泵数量根据孔内水流量大小进行适当的增减。交底负责人日期接受交底人员签名日期：备注第10页共11页'
